Tuotetyyppi	LED 4K HDR -televisio
Merkki	Sony
Malli	Bravia KD55XG8577
Näytön koko	55 tuumaa (139 cm)
Tarkkuus	3840 x 2160 pikseliä (4K Ultra HD)
Mitat ilman jalustaa (L x K x S)	1231 x 713 x 106 mm
Paino ilman jalustaa	Noin 16,5 kg
Virtalähde	220-240 V AC, 50/60 Hz
Tyypillinen energiankulutus	150 W
Suoritin	4K HDR -prosessori X1
Käyttöjärjestelmä	Android TV
HDR-yhteensopivuus	HDR10, HLG, Dolby Vision
HDMI-liitännät	4 HDMI-tuloa (joista 1 ARC)
USB-liitännät	2 USB-porttia
Langaton yhteys	Sisäänrakennettu Wi-Fi, Bluetooth
Asennustapa	Pöytäteline tai seinäkiinnitys (yhteensopiva SU-WL450)
Turvallisuus	Suositus: ammattilaisen asennus seinäkiinnitykseen
Huolto	Pyyhi pehmeällä, kuivalla liinalla; älä käytä kemikaaleja
Korjattavuus	Korjattavuusindeksiä ei ilmoitettu

Usein kysytyt kysymykset - Bravia KD55XG8577 SONY

Miten televisio asennetaan seinätelineeseen?

Käytä sopivaa Sony SU-WL450 -seinäkiinnitystelinettä. Seuraa käyttöohjeita: merkitse paikka, kiinnitä alusta seinään vähintään neljällä 8 mm ruuvilla, asenna mukana tulevat osat television taakse ja ripusta se. Käytä hyväksyttyä asentajaa turvallisuuden varmistamiseksi.

Mikä on suurin tuettu tarkkuus?

Televisio tukee 4K Ultra HD -tarkkuutta (3840 × 2160 pikseliä), ja HDR-tekniikoita kuten Dolby Vision ja HDR10.

Miten näyttö puhdistetaan vahingoittamatta sitä?

Käytä pehmeää, kuivaa mikrokuituliinaa. Pinttyneille tahroille kostuta liina kevyesti tislatulla vedellä. Älä koskaan käytä kemikaaleja, alkoholia tai hankaavia puhdistusaineita.

Voinko liittää soundbarin HDMI:n kautta?

Kyllä, käytä HDMI 3 (ARC) -porttia ARC-yhteensopivan soundbarin liittämiseen. Voit myös käyttää optista lähtöä tai Bluetoothia. Ota ARC-toiminto käyttöön ääniasetuksissa.

Miten pääsen käsiksi sovelluksiin kuten Netflix tai YouTube?

Televisio toimii Android TV -käyttöjärjestelmällä. Paina kaukosäätimen Home-painiketta, valitse Google Play Store -kuvake, lataa haluamasi sovellukset ja käynnistä ne päävalikosta.

Mitä tehdä, jos kuva ei näy?

Tarkista, että HDMI-kaapeli on kunnolla kiinni ja että lähde on oikea. Käynnistä televisio uudelleen irrottamalla se 30 sekunniksi. Jos ongelma jatkuu, kokeile toista laitetta tai palauta kuvan asetukset.

Onko televisio yhteensopiva ääniavustajien kanssa?

Kyllä, Android TV:n ansiosta voit käyttää Google Assistantia kaukosäätimen tai yhdistetyn kaiuttimen kautta. Kaukosäätimessä on sisäänrakennettu mikrofoni äänikomentoja varten.

Mikä on virrankulutus valmiustilassa?

Valmiustilan virrankulutus on alle 0,5 W, energiansäästönormien mukainen.

Miten television ohjelmisto päivitetään?

Siirry kohtaan Asetukset > Tuki > Ohjelmistopäivitys > Etsi päivitys. Jos päivitys on saatavilla, lataa ja asenna se. Varmista, että televisio on yhdistetty Internetiin.

Voiko television kiinnittää seinään muulla telineellä?

On suositeltavaa käyttää tälle mallille suunniteltua Sony SU-WL450 -telinettä. Muut VESA 400×300 mm -telineet voivat sopia, mutta tarkista mittojen ja painon yhteensopivuus. Ammattilaisen asennusta suositellaan vahvasti.

KÄYTTÖOHJE Bravia KD55XG8577 SONY

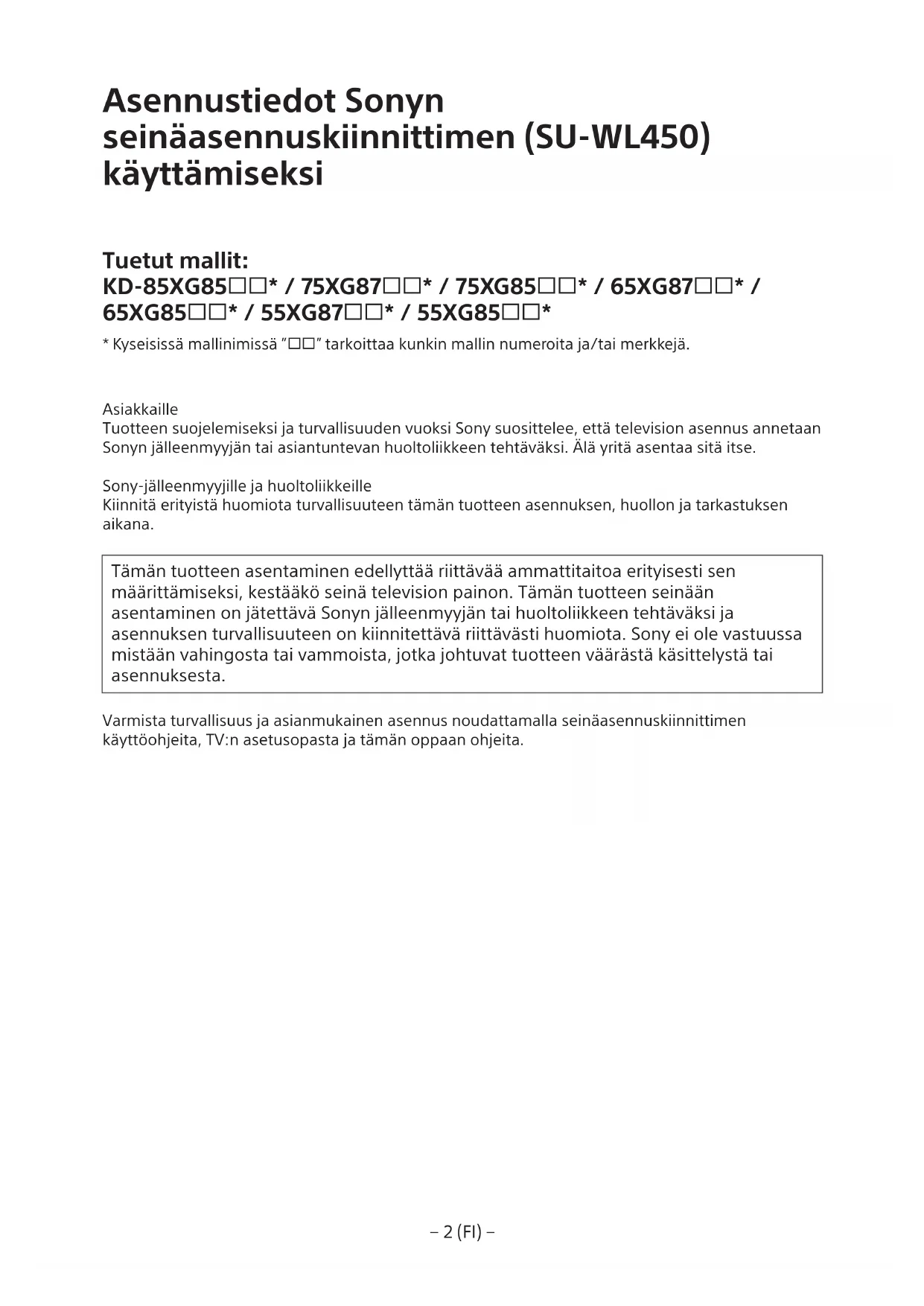

Asennustiedot Sonyn seinäasennuskiinnittimen (SU-WL450) käytämiseksi

Tuetut mallit:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/ 65XG85□□*/55XG87□□*/55XG85□□*

• Kyseisissä mallinimissä "□□" tarkoittaa kunkin mallin numeroita ja/tai merkkeja.

Asiakkaille

Tuotteen suojelemiseksi ja turvallisuuden vuoksi Sony suosittelee, etta television asennus annetaan. Sonyn jalleenmyyjan tai asiantuntevan huoltolikkeen tehtavaksi. Alä yritä asentaa sitä itse.

Sony-jalleenmyyjille ja huoltolikkeille

Kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.

Tämän tuotteen asentaminen edellyttä riittävä ammattitaitoa erityisesti sen märittämiseksi,kestäkö seinä television painon. Tämän tuotteen seinäan asentaminen on jatettäv Åsonyn jalleenmyyjan tai huoltolikkeen tehtäväksi ja asennuksen turvallisuuteen on kiinnitettävi rittävästi huomiota. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen vaärästa käsittelystä tai asennuksesta.

Varmista turvallisuus ja asianmukainen asennus noudattamalla seinäasennuskiinnittimen käyttoohjeita, TV:n asetusopasta ja tämän oppaan ohjeita.

Turvallisuus

Kiitos,että paatit ostaa tamin tuotteen.

Asiakkaille

Tāmān tuotteen asentaminen edellyttārīṭṭāvāa ammatitaitoa. Asennus onannettava Sony-jällenmyyjan tai valtuutetun asentajan tehtāvaksi, ja turvallisuenteen kiinnitettāv ārityista huomiota asennuksen aikana. Sony eiole vastuussa mistaan vahingosta tai vammoista, jokta johtuvat tuotteen vaarastā kāsittelystā tai asennuksesta taimuun kuin māäritetyn tuotteen asennuksesta. Tāmā e i vaikuta (mahdollisin) lakisaäteisiin oikeuksiisi.

Sony-jalleenmyyjille

Tāmān tuotteen asentaminen edellyttā
riṭṭāvāa ammatitaitoa. Lueḥā
kaytloohjeet huolellisesti, jotta asennus
voidaan suriitttaurvullisesti. Sony ei
ole vastuussa mistaan vahingosta tai
vammoista, jota kohtuvat tuotteen
vaarastakasittelystai asennuksesta.
Anna tāmā kaytloohje asiakkaalle
asennuksen jälkeen.

Tassä käytöohjeessa kuvataan tuotteen oikeaoppinen käsittely sekä tärkeät varotoimet onnettoumuksien estamiseksi. Muista lukea tamä ohje huolellisesti ja käytää tuotetta oikein. Sälytä tamä käytööhje tulevaa käytöa varten.

Sonyn tuotteet on suunniteltu turvallisuutta ajatellen. Jos tuotteita kaytetaaan vaarin, seurauktena voi olla tulipalon, sahkoiskun, tuotteen kaatumisen taiutoamisen aiheuttama vakava henkilovahinko. Huomioi turvallisuutta koskevat vartoimet tallaisten onnettomuuksen istamiseksi.

VAROTOIMET

Märitetyt tuotteet

Tāmā seinaaennuskiinnit on tarkoitettu kaytettaväksi sille märiritettyen teilesioiden kanssa. Tarkista television viiteoppasta, etta seinaaennuskiinnitintä voidaan kayttä.

Asiakkaille

VAROITUS

Jos seuraavia varotoimia ei noudateta, seurauktena voi olla tulipalon, sahköiskun tai tuotteen putoamisen aiheuttamavakava henkilovahinko tai kuolema.

Asennuksen saa suorittaa vain valtuutetu asentaja. Pidä lapset poissa asennusalueelta asennuksen aikana.

Jos seinaasennuskiinnitanta tai televisiota ei asenneta oikein, seurauktena voi olla seuraavat onomettuudet. Muista jattaa asennus valtuutetun asentajan tehtavaksi.

• Televisio saattaa pudota ja aiheutta mustelmia, murtumia tai muunvakavan henkilövahingon.
  Jos seina, johon seinaasennuskiinnit in asennetaan, on epavakaa, epatasainen tai se ie ole kohtisuorassa lattiaan nahden, yksikko saattaa pudota ja aiheuttaa henkilio-tai omaisuusvahingon. Seinan on pystytava kantamaan vahintaan nelj kertaa television poin. (Katso television poin sen viiteoppasta.)
  Jos seinaasennuskiinnitanta ei ole asennettu seinalle tarpeeksiti tukevasti, yksikko saattaa pudota ja aiheuttta henkilo- tai omaisuusvahongin.

Muista antaa television siirtaminen tai irrottaminen valtuutetun asentajan tehtavaksi.

Jos muut kuin valtuutetut asentavat kuljettavat tai irrottavat television, se saattaa pudota ja aiheuttaa henkilo-tai omaisuusvahingon. Varmista, etta tevisiota kantamassa ja irrottamassa on vahintaan kaksi henkiloa (tai vahintaan kolme henkiloa, jos television koko on yli 75 tuumaa).

Alä irrota ruuveja tms. television kiinnityksen jälkeen.

Jos nain tehdäan, tevisio saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Ala tee muutoksia seinaaasennuskiinnittimen osiin.

Jos nain tehdaan,seinaaennuskiinnitin saatttaa pudota ja aiheutttaa henkilio-tai omaisuusvahingon.

Alä asenna muita laitteita kuin maäritelty tuote.

Täm seinaasennuskiinnit on tarkoitettu kytettaväksi ainoastaan sille märitetyn tuotteen kansa. Jos asennat muun kuin märitetyn laiteen, se saattaa pudota ja rikkoutua ja aiheuttaa henkilo- tai omaisuusvahingon.

Alä kohdista
seinäsennuskiinnitttimeen
television lisaksi muuta
kuormaa.
Alä ravista tevisiota
vasemmalle/oikealle tai
ylos/alias.

Jos nain tehdäan, tevisio saattaa pudota ja aiheuttta henkilo- tai omaisuusvahingon.

Alà nojaa tai riipu televisiosta.

Ala noja tai riipu tevisiosta, sillä se saattaa pudota ja aiheuttaavakavan henkilövahingon.

VAROTOIMET

Jos seuraavia varotoimia ei noudateta, seurauktena voi olla henkilo-tai omaisuusvahinko.

Alä kaytä liikaa voimaa tuotteen puhdustuksen tai huollon yhteydessa.

Alä paina television ylasivulta liialla voimalla. Jos nain tehdän, tevisio saattaa pudota ja aiheuttaa henkilo- tai omaisuusvahingon.

Varotoimet

• Jos seinaasennuskiinnittimeen asennettua televisioniosta kayetetaan pitkäan, television takana tai yiapuolella oleva seinapinta voi varjäantya tai tapetti irrota seinamateriaialista riippuen.
• Jos seinaasennuskiinnit irrotetaan sensean asentamisen jalkeen,seinanan jau ruvinreiai.
• Alä kayta seinäasennuskiinnitinta paikassa, johon kohdistuu mekaanista tärinä.

Seinäasennuskiinnittimen asentaminen

Sony-jalleenmyyjille

VAROITUS

Seuraavat ojeet ovat ainoastaan
Sonyjalleenmyyjille.Muista lukea edella olevat turvallisuusvarotoimet ja kiinniteraityha huomiota turvallisuuteen tamntuotteen asennuksen,huollon ja tarkastuksen aikana.

Alä asenna seinäasennuskiinnitintä seinäpintoihin, joissa television kulmat tai sivut ulkonevat seinäpinnasta.

Ala asenna seinaaessnnuksiinittanta
pylvaaseen tai vastaaviinseinapintoihin,
joissa television kulmat tai sivut ulkonevat
seinapinnasta. Jos henkilo tai esine osuus
television ulkonevaan kulmaan tai sivuun,
seurauskena voi olla henkilo-tai
omaisuushahinko.

Alä asenna televisiota ilmastointilaitteen ylä- tai alapuolle.

Jos tevisio altistuu ilmastointilaitteen vesivuoille tai ilmaviralle pitkia aikoja, seauraksena voi olla tulipalo, sahkoisku tai television toirtmahiri.

Muista asentaa seinäsennuskiinnitint tukevasti seinään tassä kayttöhjeessa annettujen ohjeiden mukaisesti.

Jos jokin ruuveista on loysallai tai pudonnut,
seinaasennuskiinnitin saattaa pudota ja
aiheuttta henkilo-tai omaisuusvahingon. Muista kaytttaa seinamateriaalille sopivia
ruveja ja asenna yksikko tekevasti
vahintaan neljalla 8 mm:n ruuvilla (tai
vastaavalla).

Muista kayttä
toimitetuja ruuveja ja
kiinnitsosia oikein ja
noudata tassä
kayttöhjeessa
annetuja ohjeita. Jos
kaytät korvaavia osia,
tevisio saattaa
pudota ja aiheuttaa
henkilovahingon tai
vahingoittaa
televisiota.

Muista koota kiinnitin oikein noudattamalla tassä kayttöohjeessa selitety menetelmaa.

Jos jokin ruuveista on loysallai tai pudonnut, television saattaa pudota ja aiheuttaa henkilovahingon tai vahingoittta tevisiota.

Muista kiristäa ruuvit kunnolla tarkoitettuihin kohtin.

Jos nain ei tehdä, television saattaa pudota ja rikkoutua sekä aiheuttaa henkilö-tai omaisuusvahingon.

Varo kohdistamasta television iskuja asennuksen aikana.

Jos television kohdistuu isku, tevisio saattaa pudota ja rikkoutua sekä aiheuttaa henkilö- tai omaisuusvahingon.

Televisio on asennettava seinään, joka on sekkohtisuora etta tasainen.

Jos nain ei tehdä, television saattaa pudota ja rikkoutua sekä aiheuttaa henkilö-tai omaisuusvahingon.

Kun tevisio on asennettu oikein, kiinnitä kaapelit kunnolla.

Jos henkilòtā tai esineita sotteutuu kaapeleihin, seurauktena saatta olla henkilovahinko tai television vahingoittuminen.

Ala annvirtajohdon ja liitantakaapelin jaddapuristu siin.

Jos virtajohto tai liitantäkaapeli jäa puristuksiin laitteen ja seinan vänlin tai niitta taitetaan tai kierretään voimalla, sisäiset johtimet voivat tulla nakyviin ja seurauksena on oikosulku tai katkos. Täm voi aiheuttaa tulipalon tai sahköiskun.

Seinäasennuskiinnittimen seinäiinnitykseen tarvittavat ruuvit eivat sisally toimitukseen.

Käytä seinämateriaalille ja -rakenteelle
sopivia ruuveja, kun kiinnität
seinäsennuskiinnittimen.

Sisallysluettelo

Asennuksen valmistelu. 5

Osien tarkistaminen.. 5

Asennuspikan märittäminen. 6

Jalustan asennussein.. 8

Television asennuksen valmistelu. 9

KD-85/75XG85□□，KD-75XG87□□ 9

KD-65/55XG87□□，KD-65/55XG85□□.11

Television asennus seinään. 13

KD-85/75XG85□□，KD-75XG87□□ 13

KD-65/55XG87□□，KD-65/55XG85□□.15

Asennuksen tarkistaminen. 18

Muuta tietoa 18

Tekniset tiedot 18

Television asennus seinään

Asennusmenetelmä vaihtelee eri teilevioilla.
Käytä seinäasennuskiinnitintä SU-WL450 television asentamiseksi seinälle.

Huomautus

• Pane irrotetut ruuvit talteen turvalliseen paikkaan poislasten ulottuvilta.

Asennuksen valmistelu

• Ota TV:n viiteopas ja asetusopas esille ennen asennusta.
  Hanki ennen kokoonpanoa valmiaksi ruuveihin sopiva ristipääruuvitalta.
  Tarkista television asennuskohta.
• Pida valmiina vahintaan nelja halkaisijaltaan 8 mm:n ja yksi 5 mm:n ruvi tai vastaava (lisavaruste). Valitse seinamateriaalille sopivat ruuvit.

Osien tarkistaminen

Toimitetaan SU-WL450:n mukana

• Tarkista, etta kaikki osat on toimitetty.

A Jalusta (20) (1) B Hnapyörä (2)
© PSW 6x20 (4) © PSW 4x20 ja holkki (2)
E Välike (20) (2) E Hnna (1)
© Holkki (20) (M4) (2)	© PSW 4x20 (2)
① Jalustan sovitin (2)	① PSW 4x10 (8)
© Välike (60) (2) © PSW 6x50 (2)
M Holkki (M4) (2) N PSW 4x50 (2)

Asennuspaikan märittäminen

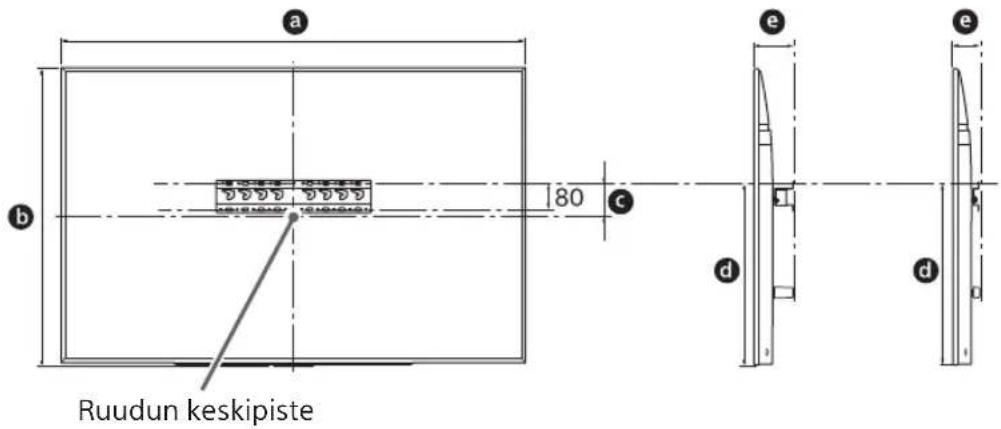

1 Määrītā asennuspaikka.

Varmista, etta seina on riittavän iso teileviolle ja pystyy Kantamaan vahintaan neljä kertaa television painon.

Katso seuraava taulukko television asentamiseksi seinälle. Katso television paino television viiteoppaasta.

Normaali asennus Kapea asennus

Yksikkö: mm

Mallinimi	Näytönn mitat		Ruudun keskikohdan mitta		Asennuspituus
	a	b	c	d	e
					Normaali asennus	Kapea asennus
KD-85XG85□□	1909	1 097	251	803	142	100
KD-75XG87□□ KD-75XG85□□	1673	963		107	595	116
KD-65XG87□□ KD-65XG85□□	1450	836	99	523	115	73
KD-55XG87□□ KD-55XG85□□	1231		713	106	468	115

Huomautus

• Taulukon arvot voivat vaildella hieman asennuksen mukaan.
  Kun tevisio on asennettu seinalle, sen ylareuna on hieman eteenpain kalellaan.

Jata sopiva vali television ja katon sekä seinan esiintyontyvien osien valillaseuraavan kuvan mukaisesti.

Yksikko: mm

Noudata seuraavia ohjeita asianmukaisen ilmanvaihdon varmistamiseksi ja lian tai polyn keräantymisen estämiseksi:

• Ala asenna televisiota takaosan varaan, ylosalaisin, takaperin tai sivuttain.
• Ala sijoita televisiota hyllyn, maton tai vuoteen pälle tai kaappiin.
• Alä peita televisiota millaan tekstiillä tai muilla vastaavilla, esimerkiki verhoilla tai sanomalehdillä ine.
• Alä asenna televisiota alla olevien kuvien mukaisesti.

Ilmankierto estynyt.

Huomautus

Jos kaapeli on tarkoitus vetäa seinän sisälle, tee seinän reikä kaapeleille ennen asennuksen aloittamista.

Estaa kaapeleiden jaaminen puristuksiin tekemallaa seinaan reikajalustan (20) A, Jalustan sovit 1 ja valikkeen (20) E, valikkeen (60) kehanulkopuolelle.

2 Valitse seineaasennustapa. Etaisyys TV:n takasivulta seinean voidaan valita seuraavasti.

2-a Normaali asennus

2-b Kapea asennus

Katso kohdan 1 taulukko.

VAROITUS

Kun valitaan 2-b, pääsy takana oleviin liittimiin on rajallinen.

3 Katso jalustan sovittimen kiinnityspaikka alla olevasta taulukosta. Jos valitaan 2-b, ohita tamä vaihe.

Mallinimi Koukun sijainti
KD-85XG85□□
KD-75XG87□□	a
KD-75XG85□□
KD-65XG87□□
KD-65XG85□□	b
KD-55XG87□□
KD-55XG85□□

Asenna jalustan sovitin ① ruuvilla (PSW 4x10) ② jalustaan (20) ④, kun valitaan 2-a.

4 Maarita ruuvien paikat jalustan (20) asentamiseksi.

Katso tiedot sivulta 18.

Kun valitaan 2-a, kayta reikien paikkoja jalustan sovittimessa ①.

VAROITUS

Seinan, johon tevisio asennetaan, on pystyttavakantamaan vahintaan neljka kertaa television poin (Katso television pao sen viiteoppaasta.).

• Määrität seinänkestävyss, johon tevisio asennetaan. Vahvistaseinätarvittaessa riittävästi.

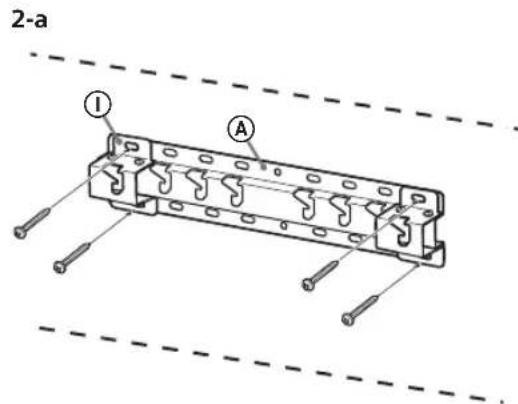

Jalustan asennus seinään

• Kayta vahintaan neljaa halkaisijaltaan 8 mm:n tai vastaavaa ruuvia (lisavaruste).
• Asenna neljä ruuvia jalustan sovittimeen ① ja jalustaan (20) A (vain 2-a).
• Asenna jalusta (20) © seinään vaakasuorassa.

Television asennuksen valmistelu

Katso asetusoppaasta ohjeita jalustan asennukseen.

KD-85/75XG85□□，KD-75XG87□□

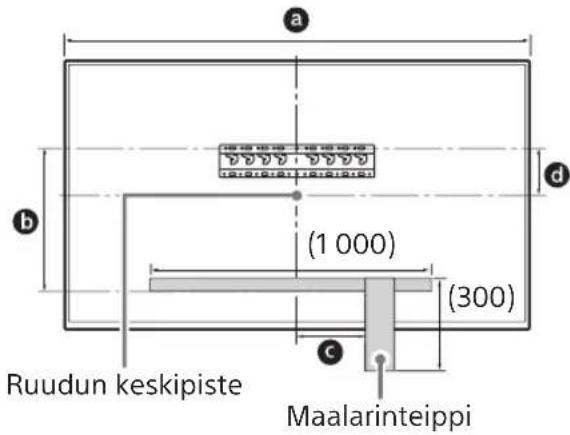

1 Merkitse asennuspaikkaseinään.

• Merkitse television paikka jalustan tai jalustan sovittimen laheisyyteen esim. maalarinteippia (lisavaruste) kayttamalla. Katso alla oleva kuva ja taulukko.

Yksikkö: mm

Mallinimi	Merkinnän pituus			Ruudun keskikohdan mitta
	a	b	c	d
KD-85XG85□□	1909	683	200	251
KD-75XG87□□ KD-75XG85□□	1673	468	200	107

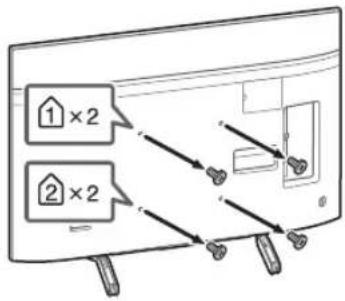

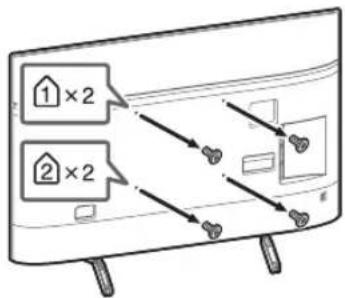

2 Irrota ruuvit television takaa.

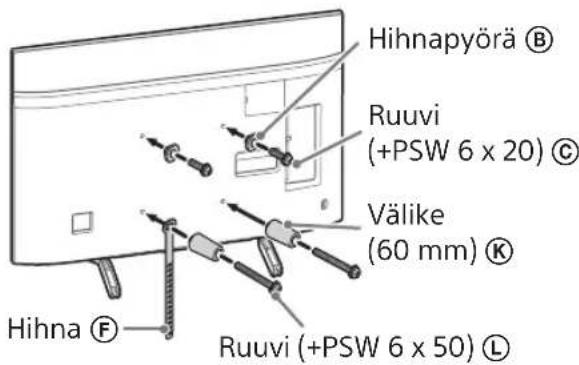

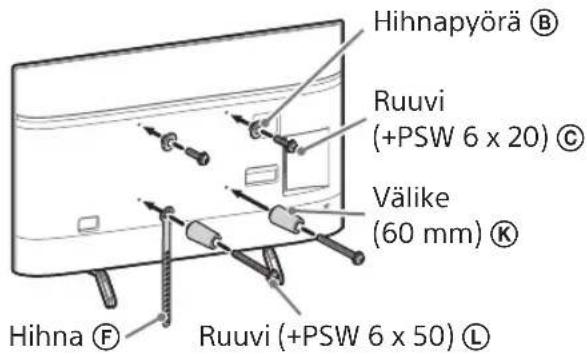

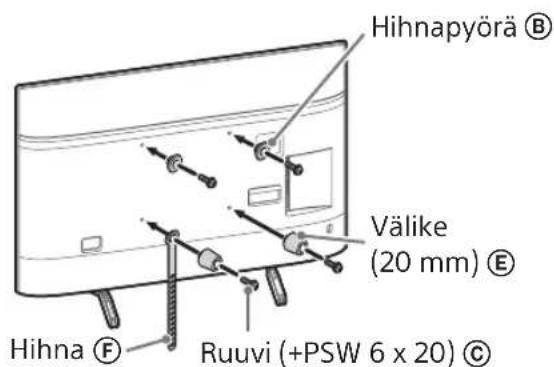

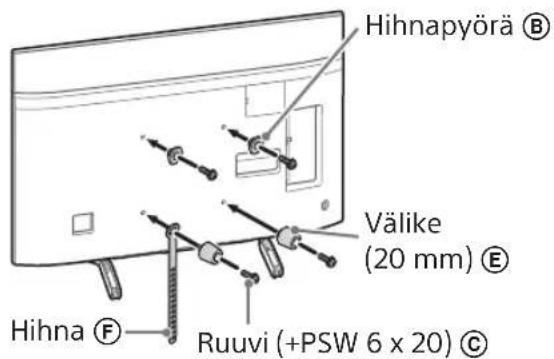

3 Kiinnitä
seinäasennuskiinnittimen
kiinnitsosat. Tarkista
kiinnitsosat sivun 5
kappaleen "Osien
tarkistaminen" kohdan
"Toimitetaan SU-WL450:n
mukana" mukaisesti.

Huomautus

Kiinnitta kiinnityssosat tukevasti kayttamalla ruuveja.
Jos kaytatsahkotoimista ruuvinvaanninta, valitsekiristysvoiman asetukseksi noin 1,5 N-m 15kgf· cm
Säilytä käytetyt tai käytämattomat osat turvallissasa paikassa tulevaa käytötarvetta varten. Säilytä tamä käyttoohje tulevaa käytöa varten.

Normaali asennus (2-a)

Kapea asennus (2-b)

Huomautus

• Joitakin TV:n takana olevia liitantjə ei voi kayttta, kun kaytetaan tata asennustapaa.

4 Liitä tarvittava(t) kaapeli(t) television.

Muista liittä kaapelit ennen television asennusta seinään. Kaapeleita ei voi liittäa sen jälkeen, kun televisio on asennettu. Katso television mukana toimitettu viiteopas.

Huomautus

• Anna kaapeleiden seinään asentaminen valtuutetun asentajan tehtavaksi.
  Niputa liitantakaapelit yhteen ennen seinaaennusta, jotta et astu niiden paalle.

5 Irrota poytajalusta televisionista.

• Poista poytajalustan sivut yksi kerrallaan. Pitele poytajalustaa tukevasti molemmilla kasillä, kun toiset henkilönt dostavat TV:tä.

KD-85XG85□□

KD-75XG87□□，KD-75XG85□□

Toista edellinen vaihe ja poista poytajalustan toinen sivu.

Huomautus

Poytajustan irrottamisessa tarvitaan vahintaan kolme henkiloo.
Varo kayttamasta liallista voimaa irrotaessasi poytajalustaa TV:sta, jotta TV ei kaadu ja vahingoitu tai aiheuta henkilovahinkoa.
Kasittele poytajalustaa varovasti, jotta TV e i vahingoitu.
- Ole varovainen nostaessasi poytajalustasta irrotetua televisiota, sillä poytajalusta voi kaatua ja aiheuttaa henkilövahingon.
- Ole varovainen irrotaessasi poytajalustaa televisiosta, jotta tevisio ei kaadu ja vahingoita poydan pintaa.

KD-65/55XG87□□

KD-65/55XG85□

1 Irrota ruuvit television takaa.

2 Kiinnitä
seinäasennuskiinnittimen
kiinnitysosat. Tarkista
kiinnitysosat sivun 5
kappaleen "Osien
tarkistaminen" kohdan
"Toimitetaan SU-WL450:n
mukana" mukaisesti.

Huomautus

Kiinnitä kiininitysosat tukevasti kayttamalla ruuveja.
Jos kaytatsahkotoimista ruuvinvaanninta, valitsekiristysvoimanasetukseksi noin 1,5 N-m 15kgf· cm
Sälytä käytetyt tai käytämattomat osat turvallissessa paikassa tulevaa käytötarvetta varten. Sälytä tamä käyttoohje tulevaa käytöa varten.

Normaali asennus (2-a)

Kapea asennus (2-b)

Huomautus

• Joitakin TV:n takana olevia liitantojä ei voi käyttaa, kun käytetaan tata asennustapaa.

3 Liitä tarvittava(t) kaapeli(t) television.

Muista liittaa kaapelit ennen television asennusta seinaan. Kaapeleita ei voi liittaa sen jälkeen, kun tevisio on asennettu. Katso television mukana toimitettu viiteopas.

Huomautus

• Anna kaapeleiden seinään asentaminen valtuutetun asentajan tehtavaksi.
  Niputa liitäntäkaapelit yhteen ennen seinäasennusta, jotta et astu niiden pälle.

4 Irrota poytajalusta televisiosta.

• Poista poytajalustan sivut yksi kerrallaan. Pitele poytajalustaa tukevasti molemmilla kasillä, kun toiset henkilötnostavat TV:tä.

Toista edellinen vaihe ja poista poytajalustan toinen sivu.

Huomautus

Poytajustan irrottamisessa tarvitaan vahintaakolme henkiloa.
Varo kayttamasta liallista voimaa irrotaessasi poytajalustaa TV:sta, jotta TV ei kaadu ja vahingoitu tai aiheuta henkilovahinkoa.
Kasittele poytajalustaa varovasti, jotta TV eivahingoitu.
- Ole varovainen nostaessasi poytajalustasta irrotetua televisiota, sillä poytajalusta voi kaatua ja aiheuttaa henkilövahingon.
- Ole varovainen irrotaessasi poytajalustaa televisiosta, jotta tevisio ei kaadu ja vahingoita poydän pintaa.

Television asennus seinaan

KD-85/75XG85□□，KD-75XG87□□

1 Nosta teilevisio paikoilleen.

• Katso hihnapyörien (B) ripustuspaikka jalustassa tai jalustan sovittimessa kohdan "Asennuspikan maärittäminen" yaiheen 3 taulukosta sivulta 7.
• Varmista televisiota nostaessasi, etta television takapuoli koskettaa jalustaa tai jalustan sovitinta.

Huomautus

Kannattele televisiota tukevasti molemmilla käsillä ja varmista, etta hihna ① ja television alareuna ovat linjassa maalarinteipin kanssa.
Varmista,etta television kantamiseen osallistuu kolme henkiloa, ja kanna tevisiota siten,ettatlevision edessaaeisova henkilo opastaa muita asennon saatamisessa.

• Ole varovainen asentaessasi televisiota seinälle ja varmista erityisesti televisiota alapuolelta kannattelevan henkilön turvallisuus, sillā tevisio voi aiheuttaa pudotessaanvakavan henkilövahingon tai kuoleman.

2 Asenna television jalustaan tai jalustan sovittimeen.

• Liu'uta televisiota varovasti alaspain ja ripusta television taakse kiinnitetyt hihnapyorat ⑧ jalustaan tai jalustan sovittimeen siten, etta ne ovat oikein rei'issa.
  Kun tevisio on asennettu seinään, tarkista, etta hihnapyorat ⑧ ovat kunnolla kiinni jalustassa tai jalustan sovittimessa.
• Varmista,etta televisione i putoa, irrottamalla otteesi varovasti.

• Poista maalarinteippi seinästa, kun teilevisio on asennetttu paikoilleen.

2-a

↓

↓

↓

2-b

↓

↓

↓

VAROITUS

• Varmista,etta vahintaan kaksi henkiloa (tai vahintaan kolme henkiloa, jos television koko on yli 75 tuumaa) kannattelee televisiota sen kantamisen aikana.

3 Television alaosan liikkumisen estaminen.

• Poista lóysāt hihnasta (F) ja kiinnitā se tukevasti seinään.

• Kayta halkaisijaltaan 5 mm:n ruuvia tai vastaavaa (lisavaruste).

Huomautus

• Varmista yrittamallā vetä television alaosaa hieman itseasi kohti, ettei se liiku eteenpän. Jos liikettahavaitaan, sitä ei ole kiinnitetty oikein ja hihna (on kiinnitettä vutevasti uudelleen.

KD-65/55XG87□□

KD-65/55XG85□

1 Nosta teilevisio paikoilleen.

• Katso hihnapyörien (B) ripustuspaikka jalustassa tai jalustan sovittimessa kohdan "Asennuspikan märätteminen" vaiheen 3 taulukosta sivulta 7.
• Varmista televisiota nostaessasi, etta television takapuoli koskettaa jalustaa tai jalustan sovitinta.

Huomautus

• Pida TV:sta kiinnu tukevasti molemmilla kasilä.

2 Asenna televisio jalustaan tai jalustan sovittimeen.

• Liu'uta televisiota varovasti alaspain ja ripusta television taakse kiinnitetyt hihnapyorat ⑧ jalustaan tai jalustan sovittimeen siten, etta ne ovat oikein reli'issa.
  Kun tevisio on asennettu seinään, tarkista, etta hihnapyorat ⑧ ovat kunnolla kiinni jalustassa tai jalustan sovittimessa.
• Varmista,etta telesio ei putoa, irrottamalla otteesi varovasti.

2-a

2-b

↓

↓

VAROITUS

• Varmista, etta vāhintān kaksi henkiloa (tai vāhintān kolme henkiloa, jos television koko on yli 75 tuumaa) kannattelee televisiota sen Kantamisen aikana.

3 Television alaosan liikkumisen estaminen.

• Poista lóysat hihnasta (F) ja kiinnitā setukevasti seinään.

• Käytä halkaisijaltaan 5 mm:n ruuvia tai vastaavaa (lisävaruste).

Huomautus

Varmista yrittamalla vetta television alaosaa hieman itseasi kohti, ettei se liiku eteenpain. Jos liikettahavaitaan, sita e ole kiinnitety oikein ja hihna F on kiinnitettava tukevasti uudelleen.

Asennuksen tarkistaminen

Tarkista seuraavat kohdat.

Hihnapyorat on ripustetty kunnolla jalustaan tai jalustan sovittimeen.
- Johto ja kaapeli eivät ole kiertyneenä tai puristuksissa.
Hihna F on tiukalla eikä siinä ole loysaa.

VAROITUS

Virtajohdon jne. virheellinen sjoitus saattaa aiheittaa tulipalon tai sahköiskun oikosulun vuoksi. Muista tarkistaa valmis asennus turvallisuuden vuoksi.

Muuta tietoa

Televisio irrotetaan asennukseen nahden painvastaisessa jarjestyksessa.

VAROITUS

• Varmista, etta vahintaan kaksi henkiloa (tai vahintaan kolme henkloa, jos television koko on yli 75 tuumaa) kannattelee televisiota sen irrottamisen aikana.

Tekniset tiedot

Mitat: (noin) [mm]

a:400

b : 300

c:200

d : 100

e:80

f:480

g : 100

h1 : 20 (tapaus 2-b)

h2 : 60 (tapaus 2-a)

Paino (vain jalusta): (noin) [kg]

0.8

Rakennetta ja teknisia ominaisuksia voidaan muuttaa ilman ennakoilmoitusta.

Seda tehes voib teler kukkuda ja tekitada vigastusi voi varalist kahu.

Arge tehke seinakinnituse osadele muudatusi.

Seda tehes voib seinakinnitus kukkuda ja tekitada vigastusi voi varalist kahu.

Seda tehes voib teler kukkuda ja tekitada vigastusi voi varalist kahu.

Arge toetuge telerile voi rippuge selle kuljes.

Arge toetuge telerile voi rippuge selle kuljes, kuna see voib teile peale kukkuda ja tekitada tosisigastuse.

ETTEVAATUST

Järgmiste ettevaatusinoude eiramine voib tekitada vigastusi voi varalist kahu.

Porutuste korral voib teler kukkuda voi puruneda. See voib tekitada vigastuse.

Paigaldage teler vertikaalsele ja siledale seinale.

Vaadake teleriga komplektis olevat viitejuhti.

Markus.

• Tellige kaablite paigutamine seina sisse litsentsitud toovotjalt.
• Enne seinale paigaldamist siduge uhenduskaablid kokku, et valtida neile peale astumist.

Vaadake teleriga komplektis olevat viitejuhti.

Markus.

• Tellige kaablite paigutamine seina sisse litsentsitud toovotjalt.
• Enne seinale paigaldamist siduge uhenduskaablid kokku, et valtida neile peale astumist.

Disaini ja tehnilisi andmeid voidakse muuta ilma etteetamata.

pyn yn, nyn nyyn pynnyyn npynnyyn npynnyyn npynnyyn npynnyyn npynnyyn npynnyyn npynnyyn npynnyyn npynnyyn npynnyyn npynnyyn npynnyyn npynnyyn npynnyyn npynnyyn npynnyyn npynnyyn npynnyyn npynnyyn npynnyyn npynnyyn npynnyyn npynnyyn npynnyyn npynnyynnpynny

720

nnnnnnn

yipn npnn

Sony

77

Sony pnn nn nnnn nn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn

n nn nnnn nn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

mmnpbb

77
