РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GYSMI E160 GYS

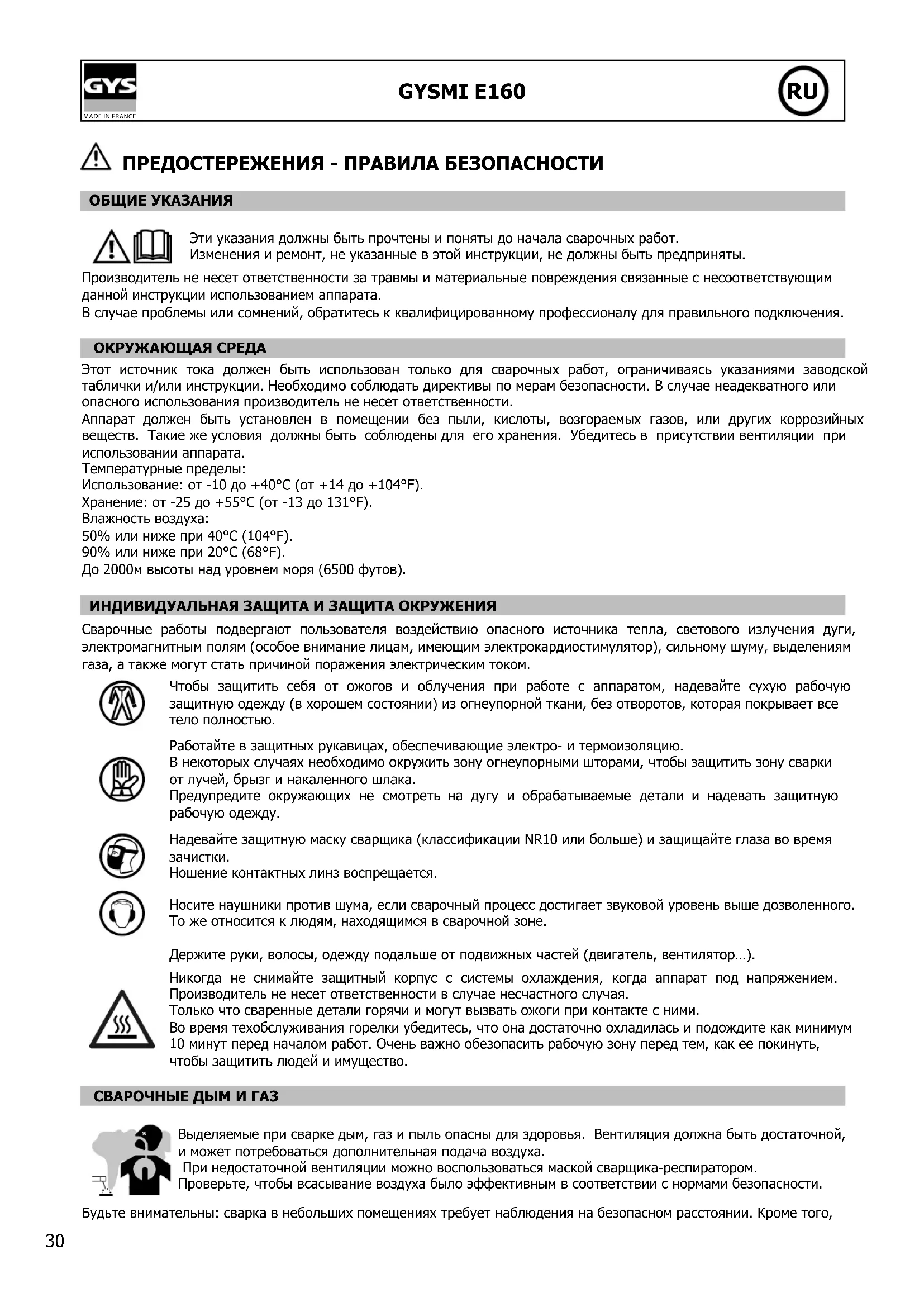

ПРЕДОСТЕРЕЖЕНИЯ - ПРАВИЛА БЕЗОПАСНОСТИ ОБЩИЕ УКАЗАНИЯ Эти указания должны быть прочтены и поняты до начала сварочных работ.Изменения и ремонт, не указанные в этой инструкции, не должны быть предприняты.Производитель не несет ответственности за травмы и материальные повреждения связанные с несоответствующим данной инструкции использованием аппарата.В случае проблемы или сомнений, обратитесь к квалифицированному профессионалу для правильного подключения. ОКРУЖАЮЩАЯ СРЕДА Этот источник тока должен быть использован только для сварочных работ, ограничиваясь указаниями заводской таблички и/или инструкции. Необходимо соблюдать директивы по мерам безопасности. В случае неадекватного или опасного использования производитель не несет ответственности.Аппарат должен быть установлен в помещении без пыли, кислоты, возгораемых газов, или других коррозийных веществ. Такие же условия должны быть соблюдены для его хранения. Убедитесь в присутствии вентиляции при использовании аппарата.Температурные пределы:Использование: от -10 до +40°C (от +14 до +104°F).Хранение: от -25 до +55°C (от -13 до 131°F).Влажность воздуха:50% или ниже при 40°C (104°F).90% или ниже при 20°C (68°F).До 2000м высоты над уровнем моря (6500 футов). ИНДИВИДУАЛЬНАЯ ЗАЩИТА И ЗАЩИТА ОКРУЖЕНИЯ Сварочные работы подвергают пользователя воздействию опасного источника тепла, светового излучения дуги, электромагнитным полям (особое внимание лицам, имеющим электрокардиостимулятор), сильному шуму, выделениям газа, а также могут стать причиной поражения электрическим током.Чтобы защитить себя от ожогов и облучения при работе с аппаратом, надевайте сухую рабочую защитную одежду (в хорошем состоянии) из огнеупорной ткани, без отворотов, которая покрывает все тело полностью.Работайте в защитных рукавицах, обеспечивающие электро- и термоизоляцию.В некоторых случаях необходимо окружить зону огнеупорными шторами, чтобы защитить зону сварки от лучей, брызг и накаленного шлака. Предупредите окружающих не смотреть на дугу и обрабатываемые детали и надевать защитную рабочую одежду.Надевайте защитную маску сварщика (классификации NR10 или больше) и защищайте глаза во время зачистки.Ношение контактных линз воспрещается.Носите наушники против шума, если сварочный процесс достигает звуковой уровень выше дозволенного. То же относится к людям, находящимся в сварочной зоне.Держите руки, волосы, одежду подальше от подвижных частей (двигатель, вентилятор…). Никогда не снимайте защитный корпус с системы охлаждения, когда аппарат под напряжением. Производитель не несет ответственности в случае несчастного случая.Только что сваренные детали горячи и могут вызвать ожоги при контакте с ними.Во время техобслуживания горелки убедитесь, что она достаточно охладилась и подождите как минимум 10 минут перед началом работ. Очень важно обезопасить рабочую зону перед тем, как ее покинуть, чтобы защитить людей и имущество. СВАРОЧНЫЕ ДЫМ И ГАЗ Выделяемые при сварке дым, газ и пыль опасны для здоровья. Вентиляция должна быть достаточной, и может потребоваться дополнительная подача воздуха. При недостаточной вентиляции можно воспользоваться маской сварщика-респиратором.Проверьте, чтобы всасывание воздуха было эффективным в соответствии с нормами безопасности.Будьте внимательны: сварка в небольших помещениях требует наблюдения на безопасном расстоянии. Кроме того,31 GYSMI E160

сварка некоторых металлов, содержащих свинец, кадмий, цинк, ртуть или даже бериллий, может быть чрезвычайно вредной. Ни в коем случае не варить вблизи жира или краски. РИСК ПОЖАРА И ВЗРЫВА Полностью защитите зону сварки. Возгораемые материалы должны быть удалены как минимум на 11

Противопожарное оборудование должно находиться вблизи проведения сварочных работ. Осторожно с брызгами горячего материала или искр, даже через щели. Они могут вызвать пожар или взрыв. Удалите людей, возгораемые предметы и все емкости под давлением на безопасное расстояние. Ни в коем случае не варите в контейнерах или закрытых трубах. В случае, если они открыты, то перед сваркой их нужно освободить от всех взрывчатых или возгораемых веществ (масло, топливо, остаточные газы …). Шлифовальные работы не должны быть направлены в сторону аппарата или в сторону возгораемых материалов. ГАЗОВЫЕ БАЛЛОНЫ Газом, выходящим из газовых баллонов, можно задохнуться в случае его концентрации в помещении сварки (хорошо проветривайте). Транспортировка должна быть безопасной : газовые баллоны закрыты и аппарат выключен. Баллоны должны быть в вертикальном положении и закреплены на подставке, чтобы ограничить риск падения. Газовые баллоны должны быть складированы в открытых или хорошо проветриваемых помещениях. Они должны быть в вертикальном положении и закреплены на стойке или тележке. Закрывайте баллон в перерыве между двумя использованиями. Будьте внимательны к изменению температуры и пребыванию на солнце. Баллон не должен соприкасаться с пламенем, электрической дугой, горелкой, зажимом массы или с любым другим источником тепла или свечения. Держите его подальше от электрических и сварочных цепей и, следовательно, никогда не варите баллон под давлением. Будьте внимательны: при открытии клапана баллона уберите голову от клапана и убедитесь, что используемый газ соответствует методу сварки. ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ Используемая электрическая сеть должна обязательно быть заземленной. Соблюдайте калибр предохранителя указанный на аппарате. Электрический разряд может вызвать прямые или косвенные ранения, и даже смерть. Никогда не дотрагивайтесь до частей под напряжением как внутри, так и снаружи аппарата, когда он подключен к сети питания (горелки, зажимы, кабели, электроды), т.к. они подключены к сварочной цепи. Перед тем, как открыть аппарат, его нужно отключить от сети и подождать 2 минуты, для того, чтобы все конденсаторы разрядились. Никогда не дотрагивайтесь одновременно до горелки или электрододержателя и до зажима массы. Если кабели повреждены, попросите квалифицированных и уполномоченных специалистов их заменить. Обратите внимание на сечение, которое должно быть достаточным. Всегда носите сухую одежду в хорошем состоянии для изоляции от сварочной цепи. Носите изолирующую обувь независимо от той среды, где вы работаете. КЛАССИФИКАЦИЯ ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ Это оборудование класса A не подходит для использования в жилых кварталах, где электрический ток подается общественной системой питания низкого напряжения. В таких кварталах могут возникнуть трудности обеспечения электромагнитную совместимость из-за кондуктивных и индуктивных помех на радиочастоте. Этот аппарат не соответствует директиве CEI 61000-3-12 и предназначен для работы от частных электросетей, подведенных к общественным электросетям только среднего и высокого напряжения. Специалист, установивший аппарат, или пользователь, должны убедиться, обратившись при надобности к организации, отвечающей за эксплуатацию системы питания, в том, что он может к ней подключиться.32 GYSMI E160

Этот аппарат соответствует норме l’EN 61000-3-11 если полное сопротивление цепи в моменте подключения к электросети меньше чем максимально возможное полное сопротивление в сети Zmax как указано в приведенной ниже таблице : Таблица полного сопротивления Модель E 160 Zmax допустимое 0.34 Ohms ЭЛЕКТРОМАГНИТНЫЕ ИЗЛУЧЕНИЯ Электрический ток, проходящий через проводник вызывает электромагнитные поля (EMF). Сварщики должны следовать следующим правилам безопасности, чтобы до минимума снизить воздействие электромагнитных полей сварочной цепи: Электромагнитные поля EMF создать помехи для медицинских имплантатов, например электрокардиостимуляторов. Меры безопасности должны быть приняты для людей, носящих медицинские имплантаты. Например: ограничение доступа для прохожих, или оценка индивидуального риска для сварщика. Чтобы свести к минимуму воздействие электромагнитных полей сварщики должны следовать следующим указаниям: – сварочные кабели должны размещаться вместе – если возможно соедините их; – расположите туловище и голову как можно дальше от сварочной цепи; – не оборачивайте сварочные кабели вокруг вашего тела; – ваше тело не должно быть расположено между сварочными кабелями. Оба сварочных кабеля должны быть расположены с одной стороны от вашего тела; – закрепите кабель заземления на свариваемой детали как можно ближе с зоне сварки; – не работаете рядом, не сидите и не облокачивайтесь на источник сварочного тока; – не сваривайте, когда вы переносите источник сварочного тока или устройство подачи проволоки. Лица, использующие электрокардиостимуляторы, должны проконсультироваться у врача перед работой с данным источником тока. Воздействие электромагнитного поля в процессе сварки может иметь и другие, еще не известные науке, последствия для здоровья. РЕКОМЕНДАЦИИ ДЛЯ ОЦЕНКИ СРЕДЫ ДЛЯ СВАРОЧНОЙ УСТАНОВКИ Общие положения Пользователь отвечает за установку и использование аппарата ручной дуговой сварки, следуя указаниям производителя. При обнаружении электромагнитных излучений пользователь аппарата ручной дуговой сварки должен разрешить проблему с помощью технической поддержки производителя. В некоторых случаях это корректирующее действие может быть достаточно простым, например заземление сварочной цепи (см. примечание). В других случаях возможно потребуется создание электромагнитного экрана вокруг источника сварочного тока и всей свариваемой детали путем монтирования входных фильтров. В любом случае электромагнитные излучения должны быть уменьшены так, чтобы они больше не создавали помех. Оценка сварочной зоны Перед установкой источника пользователь должен оценить возможные электромагнитные проблемы, которые могу возникнуть в зоне, где планируется установка, в частности, он должен учитывать следующие моменты: a. Не находятся ли другие кабели, контрольная проводка, телефонные и коммуникационные кабели снизу, сверху или рядом с источником сварочного тока; b. Приемники и передатчики радио и телевидения c. Компьютеры и другое оборудование контроля d. Оборудование необходимое для безопасности. Например управление безопасностью промышленного оборудования, e. Здоровье людей, находящихся вблизи аппарата, например, людей, пользующихся электрокардиостимуляторами, слуховыми аппаратами и т.п.; f. Оборудование для калибровки и измерения, g. Устойчивость других аппаратов, находящихся в помещении, где используется источник сварочного тока. Пользователь должен убедиться в том, что все аппараты в помещении совместимы друг с другом. Это может потребовать дополнительных мер безопасности, h. Погода в течении дня, когда будет использован источник сварочного тока; Площадь рассматриваемой зоны вокруг источника сварочного тока зависит от структуры здания и других работ, производимых в этом месте. Рассматриваемая территория может простираться за пределы предприятия. Оценка сварочной установки Помимо оценки зоны, оценка аппаратов ручной дуговой сварки может помочь определить и решить случаи электромагнитных помех. Оценка излучений должна учитывать измерения в условиях эксплуатации, как это указано в Статье 10 CISPR 11:2009. Измерения в условиях эксплуатации могут также позволить подтвердить эффективность мер по смягчению воздействия.33 GYSMI E160

РЕКОМЕНДАЦИИ ПО МЕТОДИКЕ СНИЖЕНИЯ ЭЛЕКТРОМАГНИТНОГО ИЗЛУЧЕНИЯ a. Общественная система питания: аппарат ручной дуговой сварки нужно подключать к общественной сети питания, следуя рекомендациям производителя. В случае возникновения помех возможно будет необходимо принять дополнительные предупредительные меры, такие как фильтрация общественной системы питания. Возможно защитить шнур питания аппарата с помощью экранизирующей оплётки, либо похожим приспособлением (в случае если аппарат ручной дуговой сварки постоянно находится на определенном рабочем месте). Необходимо обеспечить электрическую непрерывность экранизирующей оплётки по всей длине. Необходимо подсоединить экранизирующую оплётку к источнику сварочного тока для обеспечения хорошего электрического контакта между между шнуром и корпусом источника сварочного тока. b. Техобслуживание аппарата ручной дуговой сварки: аппарат ручной дуговой сварки нужно необходимо периодически обслуживать согласно рекомендациям производителя. Необходимо, чтобы все доступы, люки и откидывающиеся части корпуса были закрыты и правильно закреплены, когда аппарат ручной дуговой сварки готов к работе или находится в рабочем состоянии. Необходимо, чтобы аппарат ручной дуговой сварки не был переделан каким бы то ни было образом, за исключением настроек, указанных в руководстве производителя. В частности, следует отрегулировать и обслуживать искровой промежуток дуги устройств поджига и стабилизации дуги в соответствии с рекомендациями производителя. c. Сварочные кабели : кабели должны быть как можно короче и помещены друг рядом с другом вблизи от пола или на полу. d. Эквипотенциальные соединения: необходимо обеспечить соединение всех металлических предметов окружающей зоны. Тем не менее, металлические предметы, соединенные со свариваемой деталью, увеличивают риск для пользователя удара электрическим током, если он одновременно коснется этих металлических предметов и электрода. Оператор должен быть изолирован он таких металлических предметов. e. Заземление свариваемой детали: В случае, если свариваемая деталь не заземлена по соображениям электрической безопасности или в силу своих размеров и своего расположения, как, например, в случае корпуса судна или металлоконструкции промышленного объекта, то соединение детали с землей, может в некоторых случаях, но не систематически, сократить выбросы. Необходимо избегать заземление деталей, которые могли бы увеличить для пользователей риски ранений или же повредить другие электроустановки. При надобности, следует напрямую подсоединить деталь к земле, но в некоторых странах, которые не разрешают прямое подсоединение, его нужно сделать с помощью подходящего конденсатора, выбранного в зависимости от национального законодательства. f. Защита и экранизирующая оплётка: выборочная защита и экранизирующая оплётка других кабелей и оборудования, находящихся в близлежащем рабочем участке, поможет ограничить проблемы, связанные с помехами. Защита всей сварочной зоны может рассматриваться в некоторых особых случаях. ТРАНСПОРТИРОВКА И ТРАНЗИТ АППАРАТА Сверху источника сварочного тока есть ручка для транспортировки, позволяющая переносить аппарат. Будьте внимательны: не недооценивайте вес аппарата. Не пользуйтесь кабелями или горелкой для переноса источника сварочного тока. Его можно переносить только в вертикальном положении. Никогда не поднимайте газовый баллон и аппарат одновременно. Их транспортные нормы различаются. Никогда не поднимайте газовый баллон и аппарат одновременно. Их транспортные нормы различаются. Не переносить аппарат над людьми или предметами. УСТАНОВКА АППАРАТА Соблюдайте следующие правила :

• Поставьте источник сварочного тока на пол, максимальный наклон которого 10°.

• Предусмотрите достаточно большое пространство для хорошего проветривания источника сварочного тока и доступа к управлению.

• Источник сварочного тока должен быть укрыт от проливного дождя и не стоять на солнце.

• Не использовать в среде содержащей металлическую пыль-проводник.

• Аппарат обладает степенью защиты IP21, что означает: - Защита от небольших твердых инородных тел диаметром ≥12.5мм и, - защита от вертикальных капель воды. Производитель GYS не несет ответственности относительно ущерба, нанесенного лицам или предметам, из-за неправильного и опасного использования этого оборудования.34 GYSMI E160

ОБСЛУЖИВАНИЕ / СОВЕТЫ

• Техническое обслуживание должно производиться только квалифицированным специалистом.• Отключите питание, вынув вилку из розетки, и дождитесь остановки вентилятора перед тем, как приступить к техобслуживанию источника сварочного тока. Внутри аппарата высокие и опасные напряжение и ток.• Регулярно открывайте аппарат и продувайте его, чтобы очистить от пыли. Необходимо также проверять все электрические соединения с помощью изолированного инструмента. Проверка должна осуществляться квалифицированным специалистом.
• Регулярно проверяйте состояние шнура питания. Если шнур питания поврежден, он должен быть заменен производителем, его сервисной службой или квалифицированным специалистом во избежание опасности.• Оставляйте отверстия источника сварочного тока свободными для прохождения воздуха.• Не используйте аппарат для размораживания канализаций. УСТАНОВКА И ПРИНЦИП ДЕЙСТВИЯ Только опытный и уполномоченный производителем специалист может осуществлять установку. Во время установки убедитесь, что источник отключен от сети. Последовательные или параллельные соединения источника запрещены. ОПИСАНИЕ АППАРАТОВ Эти переносные инверторные сварочные аппараты с вентилятором разработаны для сварки электрод с обмазкой (MMA) и тугоплавким электродом (TIG Lift) на постоянном токе (DC). В режиме MMA они варят всеми типами электродов: рутиловые, с основной обмазкой, из нержавейки и чугуна. В режиме Tig они варят большинство металлов, кроме алюминия и алюминиевых сплавов. Аппараты защищены для работы от электрогенераторов. (Питание 230В +- 15% или 400В +- 15% в зависимости от модели). ПИТАНИЕ - ВКЛЮЧЕНИЕ

• Аппараты поставляются с вилкой 230В 16A типа CEE7/7 и должны быть подсоединены к электрической установке 230 В (50 - 60 Гц) С ЗАЗЕМЛЕНИЕМ. Проверьте что питание и его защиты (плавкий предохранитель и/или прерыватель) совместимы с током, необходимым для работы аппарата. В некоторых странах возможно понадобится поменять вилку для использования при максимальных условиях. Для работы в интенсивном режиме используйте электрическую установку 20A для однофазных моделей, начиная со 160A. Пользователь должен обеспечить доступ к вилке.

• Запуск производится нажатием на кнопку «

• Если аппарат однофазный, то в нем срабатывает защита, если напряжение питания выше 265В (на дисплее

Аппарат снова начинает нормально функционировать, как только напряжение питания возвращается в свой номинальный диапазон. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОГЕНЕРАТОРУ Эти аппараты могут работать от электрогенераторов при условии, что вспомогательная мощность отвечает следующим требованиям : - Напряжение должно быть переменным, настроенным согласно указаниям и пиковое напряжение ниже 400 В, - Частота должна быть 50 - 60 Гц. Очень важно проверить эти условия, тк многие электрогенераторы выдают пики напряжения, которые могут повредить аппараты. СВАРКА ЭЛЕКТРОДОМ С ОБМАЗКОЙ (РЕЖИМ ММА) ПОДКЛЮЧЕНИЕ И СОВЕТЫ

• Подключите кабели электрододержателя и зажима массы к коннекторам подсоединения,

• Соблюдайте полярность и сварочные токи, указанные на коробке с электродами,

• Снимайте электрод с электрододержателя, когда аппарат не используется.

• Эти аппараты имеют 3 функции, присущие инверторным аппаратам :35 GYSMI E160

- Hot Start (Горячий Старт) - автоматическое увеличение сварочного тока в начале сварки. - Arc Force (Форсаж Дуги) - функция, препятствующая залипанию электрода путем увеличения сварочного тока в момент касания электродом сварочной ванны. - Anti-Sticking служит для предупреждения прокаливания электрода при его залипании и легкого отрыва залипшего электрода.

• Аппараты имеют выходную характеристику «падающего типа».

• ПВ% согласно норме EN60974-1 указаны в приведенной ниже таблице: X @ 40°C (T cycle = 10 min) MMA TIG I max 19% @ 160 A 24% @ 160 A 60% 90 A 105 A 100% 75 A 95 A При интенсивном использовании (> ПВ%) может включиться тепловая защита. В этом случае дуга погаснет и загорится индикатор защиты. Испытания нагрева проводились при 40°C согласно норме. Активация режима MMA и настройка тока: - Выберите положение MMA (2) с помощью кнопки (5) - Настройте желаемый ток (индикатор (1)) с помощью кнопок (4). E160 HOT START 0 > 60% ARC FORCE -

Слабый Hot Start для тонких листов металла и сильный Hot Start для наиболее трудносвариваемых металлов (загрязненные или окисленные детали). Для настройки Hot Start следуйте по следующим этапам: Нажмите в течение 3 секунд на кнопку (5). Мигает сообщение «HS» (Hot Start), затем появляется цифра. Настройте желаемые проценты (индикатор (1)) с помощью кнопок (4). Подтвердите требуемую величину нажатием на кнопку (5). СВАРКА ВОЛЬФРАМОВЫМ ЭЛЕКТРОДОМ В СРЕДЕ ИНЕРТНОГО ГАЗА (РЕЖИМ TIG) Сварка TIG DC должна осуществляться в среде защитного газа (Аргона). Для сварки в режиме TIG следуйте поэтапно:

1. Подсоедините зажим массы к положительному полюсу (+).

2. Подсоедините горелку с клапаном к отрицательному полюсу (-).

3. Подсоедините газовый шланг к сварочному редуктору газового баллона.

К каких-то случаях понадобится обрезать его перед гайкой, если гайка не подходит к сварочному редуктору

4. Выберите положение TIG (3) с помощью кнопки (5).

5. Настройте желаемый ток (индикатор (1)) с помощью кнопок (4), в зависимости

от свариваемой толщины (30A/мм).

6. Отрегулируйте расход газа на редукторе газового баллона, затем откройте

7. Для поджига : Коснитесь электродом свариваемой детали.

8. В конце сварки : быстрым жестом поднимите горелку, отключите газ только после охлаждения электрода.36

Рекомендуемые комбинации / заточка электрода Courant (A) Ø Electrode (mm) = Ø l (métal d’apport) Ø Buse (mm) Débit (Argon l/mn) 0,5-5 10-130 1,6 9,8 6-7 4-7 130-190 2,4 11 7-8 Для оптимального функционирования электрод должен быть заточен следующим образом : L = 2,5 x d.

НЕИСПРАВНОСТЬ, ПРИЧИНА, УСТРАНЕНИЕ Неисправности Причины Устранение MMA-TIG Аппарат не выдает сварочный ток, при этом горит желтая лампочка термозащиты (6). Сработала тепловая защита

Ждите охлаждения в течение приблизительно 2 минут. Лампочка (6) выключается. Дисплей горит, но аппарат не выдает ток. Кабель зажима массы или держателя электрода не соединены с аппаратом. Проверьте подключение сварочных кабелей. Аппарат включен. Вы ощущаете покалывание при прикосновении

Аппарат не заземлен. Проверьте розетку и заземление вашего аппарата. Аппарат варит с трудом Ошибка полярности Проверьте рекомендованную полярность на коробке с электродами. При включении на дисплеи высвечивается

Не соблюдено напряжение питания (100В-240В AC) Проверьте электрическую проводку или генераторную

TIG Нестабильная дуга Дефект вольфрамового

Используйте вольфрамовый электрод подходящего размера Используйте правильно подготовленный вольфрамовый

Слишком большой расход газа Уменьшить расход газа Вольфрамовый электрод окисляется и тускнеет в конце

Зона сварки Проверить и затянуть все газовые соединения. Подождать когда электрод остынет и после этого выключить газ. Проблема подачи газа или газ был отключен слишком рано Проверить, что зажим массы подсоединен к + Электрод плавится Ошибка полярности Проверить, что зажим массы подсоединен к +37 GYSMI E160
