РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TYTBN03G PANASONIC
Инструкция по эксплуатации
Блок разъемов 3G-SDI с аудио
Русский
Для коммерческого использования
● Перед подсоединением, эксплуатацией или настройкой данного изделия полностью прочитайте настоящие инструкции.
- Сохраните данное руководство для последующего использования.
安全上のご注意
必ずお守りください
Меры предосторожности
(Обязательны для соблюдения.)
ОСТОРОЖНО!
Прежде чем осуществлять установку, демонтаж или перемещение данного изделия, отключайте питание дисплея и извлекайте штепсельную вилку из розетки.
- Невыполнение данного требования может привести к поражению электрическим током или к неисправности изделия.
Не разбирайте данное изделие и не вносите изменения в его конструкцию.
- В противном случае это может привести к возгоранию, поражению электрическим током или неправильной работе изделия.
Не допускайте попадания жидкости внутрь изделия.
- В противном случае это может привести к возгоранию или поражению электрическим током.
Храните крепежные винты в недоступном для маленьких детей месте.
- Случайное проглатывание винтов может нанести серьезный вред организму человека.
- Если это произошло, немедленно обратитесь к врачу.
Если Вы почувствовали запах дыма, другой неприятный запах или услышали необычный шум, немедленно извлеките штепсельную вилку из розетки.
- Использование изделия, которое находится в ненадлежащем состоянии, может привести к возгоранию или поражению электрическим током.
- Немедленно отключите питание и извлеките штепсельную вилку из розетки. После чего обратитесь к дилеру для проведения технического обслуживания.
По вопросам установки или демонтажа данного изделия, пожалуйста, обращайтесь в соответствующий отдел технического обслуживания нашей компании.
ВНИМАНИЕ!
Не устанавливайте данное изделие в местах, где оно может подвергаться воздействию маслянистых испарений, пара, чрезмерного количества влаги и пыли.
- Невыполнение данного требования может привести к возгоранию, поскольку масло, влага и пыль являются проводниками электрического тока.
Не устанавливайте изделие в местах, где оно может подвергаться воздействию прямых солнечных лучей или чрезмерно высоких температур.
- Температура в салоне автомобиля может быть выше, чем Вы ожидаете (приблизительно 60°C и более), особенно в середине лета. Никогда не оставляйте изделие в подобных местах.
- Иначе корпус или внутренние части изделия могут получить повреждения; кроме того, существует вероятность возгорания.
Проверяйте состояние установленного изделия приблизительно один раз в год.
- Если установка выполнена ненадлежащим образом, существует опасность получения травм вследствие падения изделия.
Меры предосторожности относительно использования
Не прикасайтесь руками к разъему данного изделия.
- Заряд статического электричества может повредить компоненты изделия. Статическое электричество накапливается, помимо прочего, на одежде или теле человека. Чтобы снять статическое электричество, дотроньтесь до металлического предмета, например до стального шкафа.
Используйте принадлежности указанного типа, например соединительный кабель.
- В противном случае возможны неполадки или ошибки в работе изделия.
Рисунки и числовые показатели, которые содержатся в настоящем руководстве по эксплуатации, приводятся исключительно в пояснительных целях и могут отличаться от фактического изделия.
Принадлежности
Убедитесь, что в комплект поставки входят следующие принадлежности.
< В треугольных скобках > показано количество.
Этикетка для обозначения разъемов <1>
Винт <4>
(Прикрепите эту этикетку к задней крышке.)
- Сохраните винты, так как они понадобятся Вам в качестве запасных деталей. Воспользуйтесь ими в случае утери крепежных винтов, удерживающих крышку слота.
• Рекомендуемый момент затяжки: не более 60 Н·см
Примечание
- После извлечения изделия из упаковки утилизируйте упаковочный материал надлежащим образом.
- Храните мелкие детали в недоступном для маленьких детей месте.

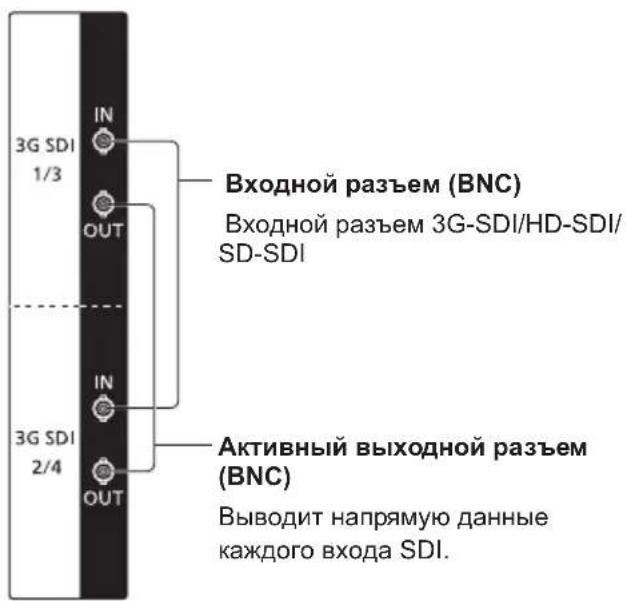

Разъемы
- Для подключения к разъему SDI используйте кабель 5CFB или аналогичный кабель.
- Когда жидкокристаллический дисплей находится в режиме ожидания, работа активного выходного разъема прекращается.
- Разъемы SLOT1 предназначены для 3G-SDI1 и 3G-SDI2, а разъемы SLOT2 для 3G-SDI3 и 3G-SDI4 соответственно.
- В случае возникновения ошибки CRCC (стр. 51) проверьте используемый кабель.
Замена блока разъемов
Данный блок разъемов поддерживает серию LQ. (Его невозможно установить на дисплеи, совместимые с SLOT2.0.)
Для выполнения замены обратитесь, пожалуйста, в наш специализированный отдел технического обслуживания.
Выполните приведенные ниже действия.
(Примечание)
- Выключите дисплей и подсоединенные к нему устройства, извлеките штепсельную вилку из розетки, а также отсоедините кабели от дисплея.
- Во время установки/демонтажа блока разъемов соблюдайте осторожность, чтобы его металлические части не повредили заднюю крышку или этикетку дисплея.
1 Снимите с дисплея крышку слота или блок разъемов.
На задней панели дисплея выкрутите крепежные винты (4), удерживающие крышку слота.
Если блок разъемов уже установлен, возьмитесь за ручку блока разъемов и извлеките его в направлении, указанном стрелкой.
2 Установите блок разъемов.
1) Вставьте блок в паз и задвиньте до конца.
2) Закрепите блок разъемов с помощью четырех ранее извлеченных винтов в следующем порядке ①, ③, ②, ④.
- Вам необходимо закрутить 4 винта для каждого слота (по 2 винта с правой и левой стороны). Таким образом, необходимое количество винтов зависит от количества устанавливаемых слотов. Тщательно проверьте, что винты надежно затянуты.

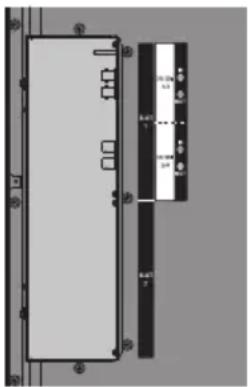

3 Прикрепите этикетку для обозначения разъемов.
Отделите подложку от тыльной стороны этикетки для обозначения разъемов (входит в комплект поставки), а затем прикрепите этикетку к задней панели основного устройства.
- Тщательно проверьте, что этикетка располагается надлежащим образом.
- Прикрепите этикетку для обозначения разъемов возле этикетки для обозначения SLOT, расположив на одной линии верхний левый угол этикетки для обозначения разъемов с верхним правым углом этикетки для обозначения SLOT, прикрепленной к задней панели дисплея.
- При установке этого блока разъемов взамен другого клиент должен сохранить старый блок разъемов, поскольку он может понадобиться для будущего ремонта или технического обслуживания.
Видеосигналы/аудиосигналы, поддерживаемые данным блоком разъемов

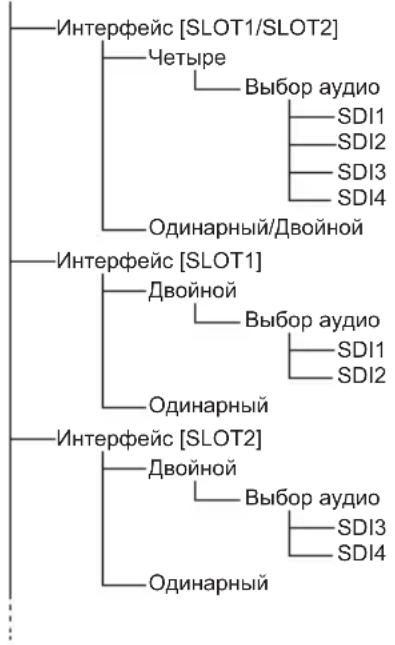

Одинарный, Двойной и Четыре на интерфейсе имеют следующее значение.
Одинарный: Независимый вход для SDI1 или SDI2 в SLOT1 либо для SDI3 или SDI4 в SLOT2
Двойной: Вход, совмещающий SDI1 с SDI2 в SLOT1 или совмещающий SDI3 с SDI4 в SLOT2
Четыре: Вход, совмещающий все SDI1 и SDI2 в SLOT1, а также SDI3 и SDI4 в SLOT2
*1: 1/1.001 также поддерживается.
*2: Необходимы 2 блока разъемов данного типа.
■ Таблица поддерживаемых форматов входного сигнала SDI
| Интерфейс(Одинарный /Двойной /Четыре) | Формат | Распределение 4K(SQUARE /INTERLEAVE) | Режим SDI(1,5G HD-SDI /3G Level A /3G Level B-DL /3G Level B-DS) | Структуравыборки(4:2:2 / 4:4:4) | Битоваяглубина(8 бит /10 бит /12 бит) | Цветовеепространство(YCBCR / RGB /XYZ) |
| Одинарный | SD (525 / 59.94i) | 422 | 8 / 10 | YCBCR | ||
| Одинарный | SD (625 / 50i) | 422 | 8 / 10 | YCBCR | ||
| Одинарный | 1 280 x 720 / 50p | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Level A /3G Level B-DL | 444 | 8 / 10 YCBCR / RGB | ||||
| Одинарный | 1 280 x 720 / 60p*1 | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Level A /3G Level B-DL | 444 | 8 / 10 YCBCR / RGB | ||||
| Одинарный | 1 920 x 1 080 / 24PsF*1 | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Level A /3G Level B-DL | 422 | 12 | YCBCR | |||
| 444 | 8 / 10 / 12 | YCBCR / RGB | ||||
| Одинарный | 1 920 x 1 080 / 25PsF | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Level A /3G Level B-DL | 422 | 12 | YCBCR | |||
| 444 | 8 / 10 / 12 | YCBCR / RGB | ||||
| Одинарный | 1 920 x 1 080/ 30PsF*1 | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Level A /3G Level B-DL | 422 | 12 | YCBCR | |||
| 444 | 10 / 12 | YCBCR / RGB | ||||
| Одинарный | 1 920 x 1 080 / 50i | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Level A /3G Level B-DL | 422 | 12 | YCBCR | |||
| 444 | 8 / 10 / 12 | YCBCR / RGB | ||||
| Одинарный | 1 920 x 1 080/. 60*1 | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Level A /3G Level B-DL | 422 | 12 | YCBCR | |||
| 444 | 8 / 10 / 12 | YCBCR / RGB | ||||
| Одинарный | 1 920 x 1 0 80 / 24p *1 | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Level A /3G Level B-DL | 422 | 12 | YCBCR | |||
| 444 | 8 / 10 / 12 | YCBCR / RGB | ||||
| Одинарный | 1 920 x 1 08O / 25p | 1,5G HD-SDI | 422 8 / 10 YC | BCR | ||
| 3G Level A /3G Level B-DL | 422 | 12 | YBCR | |||
| 444 | 8 / 10 / 12 | YCBCR / RGB | ||||
| Одинарный | 1 920 x 1 080 / 30p *1 | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Level A /3G Level B-DL | 422 | 12 | YCBCR | |||
| 444 | 8 / 10 / 12 | YCBCR / RGB | ||||
| Одинарный | 1 920 x 1 1080 / 50p | 3G Level A /3G Level B-DL | 422 8 / 10 YC | BCR | ||
| Одинарный | 1 920 x 1 080 / 60p *1 | 3G Level A /3G Level B-DL | 422 8 / 10 YC | BCR | ||
| Интерфейс(Одинарный /Двойной /Четыре) | Формат | Распределение 4K(SQUARE /INTERLEAVE) | Режим SDI(1,5G HD-SDI /3G Level A /3G Level B-DL /3G Level B-DS) | Структуравыборки(4:2:2 / 4:4:4) | Битоваяглубина(8 бит /10 бит /12 бит) | Цветовеепространство(YCвCr / RGB /XYZ) |
| Одинарный | 2 048 x 1 080 / 24PsF *1 | 3G Level A /3G Level B-DL | 422 12 YCвCr | YCвCr / RGB /XYZ | ||
| Одинарный | 2 048 x 1 080 / 25PsF | 3G Level A /3G Level B-DL | 422 12 YCвCr | YCвCr / RGB /XYZ | ||
| Одинарный | 2 048 x 1 080 / 30PsF *1 | 3G Level A /3G Level B-DL | 422 12 YCвCr | YCвCr / RGB /XYZ | ||
| Одинарный | 2 048 x 1 080 / 24p *1 | 1,5G HD | -SDI 422 8 / 10 | YCвCr | ||
| 3G Level A /3G Level B-DL | 422 12 YCвCr | YCвCr / RGB /XYZ | ||||
| Одинарный | 2 048 x 1 080 / 25p | 1,5G HD | -SDI 422 8 / 10 | YC | BCR | |
| 3G Level A /3G Level B-DL | 422 12 YC | BCR | ||||
| YCвCr / RGB /XYZ | ||||||
| Двойной | 1 920 x 1 080 / 24PsF *1 | 1,5G HD-SDI | 422 12 YCвCr | |||
| 444 | 8 / 10 / 12 | YCвCr / RGB | ||||
| Двойной | 1 920 x 1 080 / 25PsF | 1,5G HD-SDI | 422 12 YCвCr | |||
| 444 | 8 / 10 / 12 | YCвCr / RGB | ||||
| Двойной | 1 920 x 1 080 / 30PsF *1 | 1,5G HD-SDI | 422 12 YCвCr | |||
| 444 | 10 / 12 | YCвCr / RGB | ||||
| Двойной | 1 920 x 1 080 / 50i | 1,5G HD-SDI | 422 12 YC | BCR | ||
| 444 | 8 / 10 / 12 | YCвCr / RGB | ||||
| Двойной | 1 920 x 1 080 / 60*1 | 1,5G HD-SDI | 422 12 YCвCr | |||
| 444 | 8 / 10 / 12 | YCвCr / RGB | ||||
| Двойной | 1 920 x 1 080 / 24p*1 | 1,5G HD-SDI | 422 12 YCвCr | |||
| Двойной | 1 920 x 1 080 / 25p | 1,5G HD-SDI | 422 12 YC | BCR | ||
| 444 | 8 / 10 / 12 | YCвCr / RGB | ||||
| Двойной | 1 920 x 1 080 / 30p*1 | 1,5G HD-SDI | 422 12 YCвCr | |||
| 444 | 8 / 10 / 12 | YCвCr / RGB | ||||
| Двойной | 1 920 x 1 080 / 50p | 1,5G HD-SDI | 422 | 8 / 10 | YCвCr | |
| Двойной | 1 920 x 1 080 / 60p*1 | 1,5G HD | -SDI 422 8 / 10 | YCвCr | ||
| Двойной | 2 048 x 1 080 / 24PsF *1 | 1,5G HD-SDI | 422 12 YCвCr | YCвCr / RGB /XYZ | ||
| Двойной | 2 048 x 1 080 / 25PsF | 1,5G HD-SDI | 422 12 YCвCr | YCвCr / RGB /XYZ | ||
| Двойной | 2 048 x 1 080 / 30PsF *1 | 1,5G HD-SDI | 422 12 YCвCr | YCвCr / RGB /XYZ | ||
| Двойной | 2 048 x 1 080 / 24p*1 | 1,5G HD-SDI | 422 12 YCвCr | YCвCr / RGB /XYZ | ||
| Двойной | 2 048 x 1 080 / 25p | 1,5G HD-SDI | 422 12 YCвCr | YCвCr / RGB /XYZ | ||
| Двойной | 3 840 x 2 160 / 24PsF *1 | SQUARE | 3G Level B-DS | 422 8 / 10 | YCвCr | |
| Двойной | 3 840 x 2 160 / 25PsF | 3G Level B-DS | 422 | 8 / 10 | YCвCr | |
| Двойной | 3 840 x 2 160 / 30PsF *1 | 3G Level B-DS | 422 8 / 10 | YCвCr | ||
| Двойной | 3 840 x 2 160 / 24p*1 | SQUARE /INTERLEAVE | 3G Level B-DS | 422 8 / 10 | YC | BCR |
| Двойной | 3 840 x 2 160 / 25p | 3G Level B-DS | 422 | 8 / 10 | YCвCr | |
| Двойной | 3 840 x 2 160 / 30p*1 | 3G Level B-DS | 422 8 / 10 | YCвCr | ||
| Двойной | 4 096 x 2 160 / 24p*1 | 3G Level B-DS | 422 8 / 10 | YCвCr | ||
| Двойной | 4 096 x 2 160 / 25p | 3G Level B-DS | 422 | 8 / 10 | YCвCr | |
| Двойной | 4 096 x 2 160 / 30p*1 | 3G Level B-DS | 422 8 / 10 | YCвCr | ||
| Интерфейс (Одинарный / Двойной / Четыре) | Формат | Распределение 4K (SQUARE / INTERLEAVE) | Режим SDI(1,5G HD-SDI / 3G Level A / 3G Level B-DL / 3G Level B-DS) | Структура выборки(4:2:2 / 4:4:4) | Битовая глубина(8 бит / 10 бит / 12 бит) | Цветовое пространство (YCBCR / RGB / XYZ) |
| Четыре*2 | 3 840 x 2 160 / 24PsF*1 | SQUARE | 1,5G HD-SDI 422 8 / 10 | YC | BCR | |
| 3G Level A / 3G Level B-DL | 422 12 YC | BCR | ||||
| 444 | 8 / 10 / 12 YCBCR / RGB | |||||
| Четыре*2 | 3 840 x 2 160 / 25PsF | 1,5G HD-SDI 422 8 / 10 | YCBCR | |||
| 3G Level A / 3G Level B-DL | 422 12 YC | BCR | ||||
| 444 | 8 / 10 / 12 YCBCR / RGB | |||||
| Четыре*2 | 3 840 x 2 160 / 30PsF*1 | 1,5G HD-SDI 422 8 / 10 | YCBCR | |||
| 3G Level A / 3G Level B-DL | 422 12 YC | BCR | ||||
| 444 | 8 / 10 / 12 YCBCR / RGB | |||||
| Четыре*2 | 3 840 x2 160 / 24p*1 | SQUARE / INTERLEAVE | 1,5G HD-SDI 422 8 / 10 | YC | BCR | |
| 3G Level A / 3G Level B-DL | 422 12 YC | BCR | ||||
| 444 | 8 / 10 / 12 RGB | |||||
| Четыре*2 | 3 840 x 2 160 / 25p | 1,5G HD-SDI 422 8 / 10 | YCBCR | |||
| 3G Level A / 3G Level B-DL | 422 12 YC | BCR | ||||
| 444 | 8 / 10 / 12 RGB | |||||
| Четыре*2 | 3 840 x 2 160 / 30p*1 | 1,5G HD-SDI 422 8 / 10 | YCBCR | |||
| 3G Level A / 3G Level B-DL | 422 12 YC | BCR | ||||
| 444 | 8 / 10 / 12 RGB | |||||
| Четыре*2 | 3 840 x 2 150 / 50p | 3G Level A / 3G Level B-DL | 422 8 / 10 YCBCR | |||
| Четыре*2 | 3 840 x 2 160 / 60p*1 | SQUARE / INTERLEAVE | 3G Level A / 3G Level B-DL | 422 8 / 10 YC | BCR | |
| Четыре*2 | 4 096 x 2 160 / 24p*1 | 1,5G HD-SDI 422 8 / 10 | YCBCR | |||
| 3G Level A / 3G Level B-DL | 422 12 YCBCR | |||||
| 444 | 8 / 10 / 12 YCBCR / RGB | |||||
| 444 | 12 XYZ | |||||
| Четыре*2 | 4 096 x 2 160 / 25p | 1,5G HD-SDI 422 8 / 10 | YC | BCR | ||
| 3G Level A / 3G Level B-DL | 422 12 YCBCR | |||||
| 444 | 8 / 10 / 12 YCBCR / RGB | |||||
| 444 | 12 XYZ | |||||
| Четыре*2 | 4 096 x 2 160 / 30p*1 | 1,5G HD-SDI 422 8 / 10 | YCBCR | |||
| 3G Level A / 3G Level B-DL | 422 12 YCBCR | |||||
| 444 | 8 / 10 / 12 YCBCR / RGB | |||||
| 444 | 12 XYZ | |||||
| Четыре*2 | 4 096 x 2 160 / 50p | 3G Level A / 3G Level B-DL | 422 8 / 10 YCBCR | |||
| Четыре*2 | 4 096 x 2 160 / 60p*1 | 3G Level A / 3G Level B-DL | 422 8 / 10 YCBCR |
Примечание
- Закрытые субтитры (С.С) и временной код (ТС) не поддерживаются.
- При вставке кабеля во входной разъем SDI, а также при его извлечении из него изображение на экране может быть на короткое время искажено.
- Такие параметры, как поле, частота кадров и количество вертикальных линий, указанные в колонке "Формат", приведенной выше таблицы, переключаются автоматически и поэтому не отображаются в меню.
- Поддерживаются только те аудиосигналы, которые уплотнены до сигналов, указанных выше в таблице "Таблица поддерживаемых форматов входного сигнала SDI".
• 3G-SDI: Поддерживается частота 48 кГц, синхронная работа, 16 каналов.
- HD-SDI: Поддерживается частота 48 кГц, синхронная работа, 8 каналов.
- SD-SDI: Поддерживается частота 48 кГц, синхронная работа, 4 канала.
Настройки видео
После установки данного блока разъемов на совместимый дисплей Вы можете задавать настройки аудио и видео с помощью дисплея.
("Установки SDI" для меню "Установка")
Интерфейс [SLOT1/SLOT2]
Если установлено 2 блока разъемов данного типа, выберите независимую или синхронную работу.
Четыре: Отображение с разрешением 4К осуществляется путем синхронизации 2 блоков
Одинарный/Двойной: Независимая работа (отображение Одинарный или Двойной на каждом блоке)
Интерфейс [SLOT1]
Если выбрана независимая работа, определите тип 2 входов для SLOT1, задав либо Двойной, либо Одинарный.
Двойной: Синхронизирует 2 входа и отображает изображение на 1 экране.
Одинарный: Отображает соответствующие изображения на каждом экране без синхронизации 2 входов.
Интерфейс [SLOT2]
Если выбрана независимая работа, определите тип 2 входов для SLOT2, задав либо Двойной, либо Одинарный.
Двойной: Синхронизирует 2 входа и отображает изображение на 1 экране.
Одинарный: Отображает соответствующие изображения на каждом экране без синхронизации 2 входов.
Выбор аудио
Выберите аудиосигнал, уплотненный до сигналов SDI.
Для получения информации о выборе каналов
обратитесь к разделу "Настройка аудио" в инструкции по эксплуатации дисплея.
SDI1: Аудиосигнал накладывается на SDI 1
SDI2: Аудиосигнал накладывается на SDI 2
SDI3: Аудиосигнал накладывается на SDI 3
SDI4: Аудиосигнал накладывается на SDI 4
Примечание
- Если отображение сигнала SD или HD осуществляется в режиме "Одинарный/Двойной", то аудиосигнал закрепляется за сигналом, накладываемым на выбранный сигнал.
- Недоступные функции отображаются в меню серым цветом и не могут быть выбраны. Например, если значение "Четыре" выбрано для параметра "Интерфейс [SLOT1/SLOT2]", то пункты "Интерфейс [SLOT1]" или "Интерфейс [SLOT2]" отображаются серым цветом. Это правило также распространяется на описанные ниже функции. Например, если значение "SD" выбрано для параметра "Формат", то пункт "Распределение 4K" и другие пункты отображаются в меню серым цветом и не могут быть выбраны.

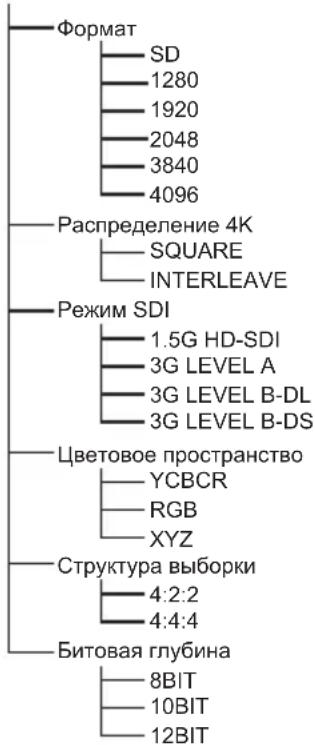

Установки SDI
Задайте настройки для каждого входного разъема SDI.
Ниже представлен пример настроек для SDI 1 (задайте аналогичные настройки для SDI 2, 3 и 4).
("Установки SDI" – "Установки SDI1" для меню "Установка")
Формат
Выберите формат сигнала SDI.
SD: Сигнал SD
1280: Сигнал HD, где количество эффективных пикселей по горизонтали составляет 1 280; также известен как 720p
1920: Сигнал HD, где количество эффективных пикселей по горизонтали составляет 1 920; также известен как 1080i или 1080p
2048: Сигнал НД, где количество эффективных пикселей по горизонтали составляет 2 048; также известен как 2К
3840: Сигнал 4К, где количество эффективных пикселей по горизонтали составляет 3 840; также известен как 4К
4096: Сигнал 4К, где количество эффективных пикселей по горизонтали составляет 4 096; также известен как 4К
Распределение 4К
Выберите метод передачи сигнала в формате 4К.
SQUARE: Метод разделения по квадрантам (Square Division)
INTERLEAVE: Метод разделения путем попарного чередования образцов (2-Sample Interleave Division)
Режим SDI
Выберите формат интерфейса сигнала SDI.
1.5G HD-SDI: Форматы HD-SDI с частотой 1,5 ГГц
3G LEVEL A: Формат HD-SDI с частотой 3 ГГц – LEVEL A
3G LEVEL B-DL: Формат HD-SDI с частотой 3 ГГц – LEVEL B-DL (DUAL LINK)
3G LEVEL B-DS: Формат HD-SDI с частотой 3 ГГц – LEVEL B-DS (DUAL STREAM)
Цветовое пространство
Выберите метод отображения цветового пространства.
YCBCR: Сигнал яркости Y, цветоразностный сигнал Св, цветоразностный сигнал Св
RGB: Сигналы основных цветов R/G/B
XYZ: Кolorиметрические сигналы X/Y/Z
Структура выборки
Выберите частоту дискретизации сигнала яркости и цветоразностного сигнала для сигнала SDI.
4:2:2: Значение частоты дискретизации для сигнала Y, а также сигналов С в и Ср – 4:2:2.
4:4:4: Значение частоты дискретизации для сигналов Y, Св и Св – 4:4:4; или значение частоты дискретизации для сигналов R/G/B или сигналов X/Y/Z – 4:4:4.
Битовая глубина
Выберите разрядность квантования для сигнала SDI.
8BIT: 8 бит
10BIT: 10 бит
12BIT: 12 бит
Настройки аудио
После установки данного блока разъемов на совместимый дисплей Вы можете задавать настройки аудио для данного блока разъемов с помощью дисплея.
Настройки можно задать в меню основного
устройства, раздел "Звук".
Выбор группы
Выберите группу аудиосигналов из 16 каналов для сигналов SDI.
Канал 1-8: Выбирает каналы с 1 по 8.
Канал 9-16: Выбирает каналы с 9 по 16.
Лев. канал
Выберите канал аудиосигнала SDI, который будет выводиться через левый канал.
Если задать значение "Канал 1-8" для параметра "Выбор группы", то Вы сможете выбрать канал из каналов 1–8.
Если задать значение "Канал 9-16" для параметра "Выбор группы", то Вы сможете выбрать канал из каналов 9–16.
Прав. канал
Выберите канал аудиосигнала SDI, который будет выводиться через правый канал.
Если задать значение "Канал 1-8" для параметра "Выбор группы", то Вы сможете выбрать канал из каналов 1–8.
Если задать значение "Канал 9-16" для параметра "Выбор группы", то Вы сможете выбрать канал из каналов 9–16.
Примечание
- Вывод аудиосигнала будет отложен, если сигналы на входе отличаются от сигналов, которые поддерживаются данным блоком разъемов (стр. 49).
- Вывод аудиосигнала будет отложен, если выбраны каналы, не уплотненные до сигнала SDI.
- Следующие сообщения об ошибке отображаются в случае возникновения тех или иных проблем с сигналами SDI.
Неподдерживаемый сигнал:
Входной сигнал не поддерживается данным устройством.
Нет сигнала:
Входной сигнал отсутствует.
NO ID:
Наложение ID полезных данных не выполнено.
ID:
ID полезных данных не совпадает с информацией о горизонтальном/вертикальном разрешении сигнала SDI.
CRCC:
Глазковаядиаграмма и т. п. не открыта в системе передачи данных, в результате чего обнаружена ошибка CRCC. (Одной из возможных причин может быть неиспользование высокочастотного кабеля, например 5CFB.)
