MODE D'EMPLOI TYTBN03G PANASONIC

Plaque à bornes 3G-SDI avec son

Français

Pour une utilisation professionnelle

• Avant d'effectuer quelque raccordement que ce soit ou de régler l'appareil, veuillez lire attentivement ce mode d'emploi.
• Conservez ce mode d'emploi pour référence.

Précautions de sécurité

(À respecter absolument.)

AVERTISSEMENT

Avant l'installation, le retrait ou le déplacement de ce produit, assurez-vous d'avoir mis l'écran hors tension et d'avoir débranché la fiche du cordon d'alimentation de la prise électrique.

- Sinon, il peut se produire une électrocution ou un dysfonctionnement.

N'essayez jamais de démonter ou de modifier ce produit.

- Cela peut provoquer un incendie, une électrocution ou des erreurs de fonctionnement.

Ne soumettez pas l'unité à de l'humidité et ne laissez pas d'eau pénétrer dans l'unité.

- Cela pourrait provoquer un incendie ou une électrocution.

Maintenez les vis de montage hors de portée des enfants en bas âge.

- L'ingestion accidentelle d'une vis est nocive pour le corps humain.

- Si cela devait se produire, consultez immédiatement un médecin.

Si vous détectez de la fumée, une odeur désagréable ou des bruits inhabituels, débranchez immédiatement la fiche du cordon d'alimentation de la prise électrique.

- L'utilisation du produit dans des conditions anormales peut provoquer un incendie ou une électrocution.

- Coupez immédiatement l'alimentation et retirez la fiche du cordon d'alimentation de la prise électrique. Ensuite, contactez le distributeur pour une intervention.

Pour l'installation ou le retrait de ce produit, veuillez contacter notre département de service spécialisé.

ATTENTION

Ne placez pas ce produit à des endroits poussiéreux ou exposés à des fumées graisseuses, à de la vapeur ou à une forte humidité.

- L'huile, l'humidité et la poussière peuvent conduire l'électricité et provoquer un incendie.

Ne soumettez pas le produit au rayonnement direct du soleil ou à des températures extrêmement élevées.

- L'intérieur d'une voiture ou son coffre peuvent devenir plus chaud qu'on ne s'y attend (environ 60 °C ou plus), surtout en plein été.

N'y laissez jamais le produit.

- Le boîtier extérieur ou les pièces internes peuvent être endommagés, ou un incendie peut se déclarer.

Vérifiez l'état de l'installation environ une fois par an.

- En cas d'installation incorrecte, le produit peut tomber et entraîner des blessures.

Précautions d'emploi

Ne touchez pas le connecteur de ce produit à main nue.

- Une décharge d'électricité statique peut se produire et détruire les composants. L'électricité statique est également générée par les vêtements ou le corps humain. Laissez l'électricité statique s'échapper en touchant auparavant des objets métalliques tels qu'une armoire métallique.

Assurez-vous d'utiliser les accessoires spécifiés tels qu'un câble de connexion.

- Autrement, un dysfonctionnement ou des erreurs de fonctionnement peuvent se produire.

Les illustrations et les figures de ce mode d'emploi ont un rôle explicatif et peuvent ne pas correspondre au produit réel.

Accessoires

Vérifiez que les accessoires suivants sont inclus.

< > indique la quantité.

Étiquette d'indication des Vis <4> bornes <1>

(Apposez cette étiquette sur le couvercle arrière.)

- Conservez les vis comme pièces de rechange. Utilisez-les si vous perdez les vis de montage du couvercle de la fente.

- Indication du couple de serrage : 60 N·cm ou moins

Remarque

• Débarrassez-vous des matériaux d'emballage de manière appropriée après avoir sorti le produit.
• Maintenez les petites pièces hors de portée des enfants en bas âge.

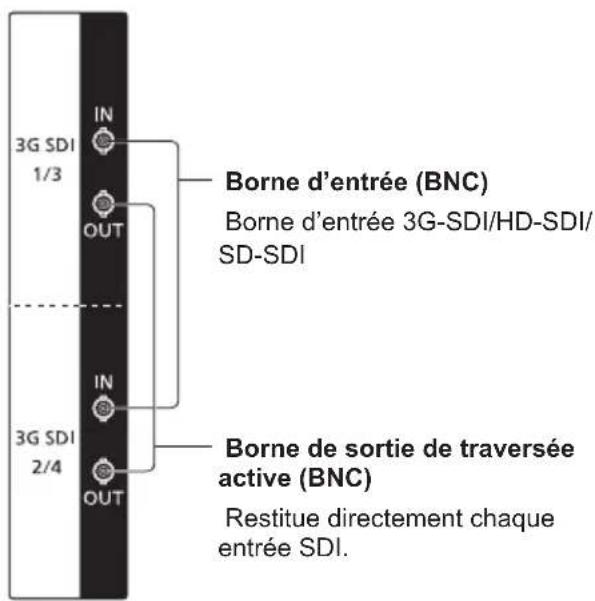

Bornes

3G SDI 1/3 IN OUT Borne d'entrée (BNC) Borne d'entrée 3G-SDI/HD-SDI/ SD-SDI 3G SDI 2/4 IN OUT Borne de sortie de traversée active (BNC) Restitue directement chaque entrée SDI.

Remarque

• Utilisez un câble 5CFB ou un équivalent pour le raccordement à la borne SDI.
• Lorsque l'écran LCD est en mode veille, la sortie de traversée active est arrêtée.
• Les bornes SLOT1 sont affectées à 3G-SDI1 et 3G-SDI2, de même que les bornes SLOT2 le sont à 3G-SDI3 et 3G-SDI4.
• Si une erreur CRCC (page 37) se produit, vérifiez le câble à utiliser.

Remplacement de la plaque à bornes

Cette plaque à bornes est prise en charge par la série LQ. (Elle ne peut pas être montée sur les écrans compatibles avec SLOT2.0.)

Veuillez contacter notre département de service spécialisé pour un remplacement.

Appliquez les étapes suivantes.

Remarque

• Assurez-vous d'avoir mis l'écran et les appareils qui y sont connectés hors tension, débranché la fiche du cordon d'alimentation de la prise électrique et débranché les câbles de l'écran.
• Lors de la fixation/du retrait de la plaque à bornes, n'endommagez pas le couvercle arrière ou l'étiquette d'indication avec un élément métallique.

1 Déposez le couvercle de la fente ou la plaque à bornes de l'écran.

Déposez les vis de montage (4) du couvercle de la fente du dos de l'écran.

Une fois la plaque à bornes fixée, tenez la poignée de la plaque à bornes et extrayez-la dans le sens de la flèche.

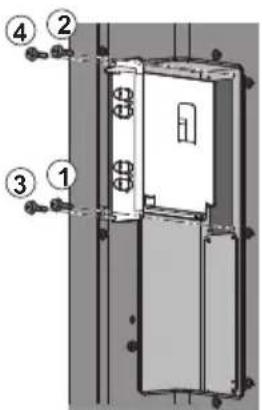

2 Fixez la plaque à bornes.

1) Insérez la plaque dans la rainure et poussez-la à fond.
2) Fixez la plaque à bornes à l'aide des quatre vis retirées dans l'ordre suivant : ①, ③, ②, ④.

- 4 vis (2 vis aux extrémités droite et gauche respectivement) sont serrées pour chaque fente. Ainsi, le nombre de vis nécessaire dépend du nombre de fentes à insérer. Vérifiez avec soin que les vis sont bien serrées.

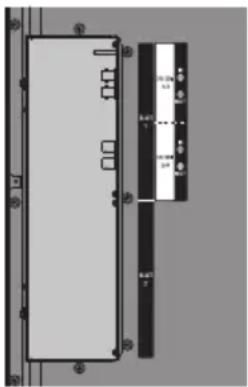

3 Apposez l'étiquette d'indication des bornes.

Retirez le film de protection au dos de l'étiquette d'indication des bornes (fournie) et apposez celle-ci au dos de l'unité principale.

- Vérifiez soigneusement le bon positionnement et la bonne orientation de l'étiquette.

• Apposez l'étiquette d'indication des bornes à côté de l'étiquette d'indication SLOT en alignant le coin supérieur gauche de l'étiquette d'indication des bornes avec le coin supérieur droit de l'étiquette d'indication SLOT apposée au dos de l'écran.
• Lors du remplacement d'une plaque à bornes par cette plaque-ci, le client doit conserver la plaque à bornes remplacée pour une réparation ou un entretien ultérieur.

Signaux vidéo/audio pris en charge par cette plaque à bornes

Simple, Double et Quad sur l'interface ont les significations suivantes.

Simple : Entrée indépendante pour SDI1 ou SDI2 de SLOT1, ou SDI3 ou SDI4 de SLOT2

Double : Entrée combinant SDI1 et SDI2 de SLOT1, ou combinant SDI3 et SDI4 de SLOT2

Quad : Entrée combinant SDI1 et SDI2 de SLOT1, et SDI3 et SDI4 de SLOT2

■ Tableau des formats de signal d'entrée SDI pris en charge

*1 : 1/1.001 est également pris en charge.
*2 : 2 unités de cette plaque à bornes sont nécessaires.

Interface(Simple /Double /Quad)	Format	Division 4K(SQUARE /INTERLEAVE)	Mode SDI(HD-SDI 1,5 G/A niveau 3G/B-DL niveau 3G/B-DS niveau 3G)	Structure d'échantillonnage(4:2:2 / 4:4:4)	Profondeur de bits(8 bits/10 bits/12 bits)	Espace colorimétrique(YCBCR / RGB /XYZ)
Simple SD	(525 / 59,94i) 422 8 / 10 YCBCR
Simple SD	(625 / 50i) 422 8 / 10 YCBCR
Simple	1 280 x 720 / 50p		HD-SDI 1,5 G	422	8 / 10	YCBCR
			A niveau 3G/B-DL niveau 3G	444	8 / 10 YCBCR / RGB
Simple	1 280 x 720 / 60p*1		HD-SDI 1,5 G	422	8 / 10	YCBCR
			A niveau 3G/B-DL niveau 3G	444	8 / 10 YCBCR / RGB
Simple	1 920 x 1 080 / 24PsF*1		HD-SDI 1,5 G	422	8 / 10	YCBCR
			A niveau 3G/B-DL niveau 3G	422	12	YCBCR
				444	8 / 10 / 12	YCBCR / RGB
Simple	1 920 x 1 080 / 25PsF		HD-SDI 1,5 G	422 8 / 10 YC	12	BCR
			A niveau 3G/B-DL niveau 3G	422	12	YCBCR
				444	8 / 10 / 12	YCBCR / RGB
Simple	1 920 x 1 080 / 30PsF*1		HD-SDI 1,5 G	422	8 / 10	YCBCR
			A niveau 3G/B-DL niveau 3G	422	12	YCBCR
				444	10 / 12	YCBCR / RGB
Simple	1 920 x 1 080 / 50i		HD-SDI 1,5 G	422	8 / 10	YCBCR
			A niveau 3G/B-DL niveau 3G	422	12	YCBCR
				444	8 / 10 / 12	YCBCR / RGB
Simple	1 920 x 1 080 / 60*1		HD-SDI 1,5 G	422	8 / 10	YCBCR
			A niveau 3G/B-DL niveau 3G	422	12	YCBCR
				444	8 / 10 / 12	YCBCR / RGB
Simple	1 920 x 1 080/24p*1		HD-SDI 1,5 G	422	8 / 10	YCBCR
			A niveau 3G/B-DL niveau 3G	422	12	YCBCR
				444	8 / 10 / 12	YCBCR / RGB
Simple	1 920 x 1 080/.25p		HD-SDI 1,5 G	422 8 / 10 YC	12	BCR
			A niveau 3G/B-DL niveau 3G	422	12	YCBCR
				444	8 / 10 / 12	YCBCR / RGB
Simple	1 920 x 1 090 / 30p*1		HD-SDI 1,5 G	422	8 / 10	YCBCR
			A niveau 3G/B-DL niveau 3G	422	12	YCBCR
				444	8 / 10 / 12	YCBCR / RGB
Simple	1 920 x 1 08O / 50p		A niveau 3G/B-DL niveau 3G	422 8 / 10 YC	12	BCR
Simple	1 920 x 1 080 / 60p*1		A niveau 3G/B-DL niveau 3G	422 8 / 10 YCBCR	12	BCR
Interface(Simple /Double /Quad)	Format	Division 4K(SQUARE /INTERLEAVE)	Mode SDI(HD-SDI 1,5 G/A niveau 3G/B-DL niveau 3G/B-DS niveau 3G)	Structured'échantillonnage(4:2:2 / 4:4:4)	Profondeurde bits(8 bits/10 bits/12 bits)	Espace colorimétrique(YCBr / RGB /XYZ)
Simple 2 048 x 1 080 / 24PsF *1			A niveau 3G/B-DL niveau 3G	422 12 YCBr		YCBr / RGB /XYZ
Simple 2 048 x 1 080 / 25PsF			A niveau 3G/B-DL niveau 3G	422 12 YCBr		YCBr / RGB /XYZ
Simple 2 048 x 1 080 / 30PsF *1			A niveau 3G/B-DL niveau 3G	422 12 YCBr		YCBr / RGB /XYZ
Simple 2 048 x 1 080 / 24p *1			HD-SDI	1,5 G 422 8 / 10 YCBr		YCBr / RGB /XYZ
			A niveau 3G/B-DL niveau 3G	422 12 YCBr		YCBr / RGB /XYZ
Simple 2 048 x 1 080 / 25p			HD-SDI	1,5 G 422 8 / 10 YCBr		BCR
			A niveau 3G/B-DL niveau 3G	422 12 YCBr		BCR
						YCBr / RGB /XYZ
Double 1 920 x 1 080 / 24PsF *1			HD-SDI 1,5 G	422 12 YCBr		YCBr / RGB
				444	8 / 10 / 12	YCBr / RGB
Double 1 920 x 1 080 / 25PsF			HD-SDI 1,5 G	422 12 YCBr		YCBr / RGB
				444	8 / 10 / 12	YCBr / RGB
Double 1 920 x 1 080 / 30PsF *1			HD-SDI 1,5 G	422 12 YCBr		BCR
				444	10 / 12	YCBr / RGB
Double	1 920 x 1 080 / 50i		HD-SDI 1,5 G	422 12 YCBr		BCR
				444	8 / 10 / 12	YCBr / RGB
Double	1 920 x 1 080 / 60*1		HD-SDI 1,5 G	422 12 YCBr		YCBr / RGB
				444	8 / 10 / 12	YCBr / RGB
Double	1 920 x 1 080 / 24p*1		HD-SDI 1,5 G	422 12 YCBr		BCR
				444	8 / 10 / 12	YCBr / RGB
Double	1 920 x 1 080 / 25p		HD-SDI 1,5 G	422 12 YCBr		BCR / RGB
				444	8 / 10 / 12	YCBr / RGB
Double	1 920 x 1 080 / 30p*1		HD-SDI 1,5 G	422 12 YCBr		YCBr / RGB
				444	8 / 10 / 12	YCBr / RGB
Double	1 920 x 1 080 / 50p		HD-SDI 1,5 G	422	8 / 10	YCBr
Double	1 920 x 1 080 / 60p*1		HD-SDI	1,5 G 422 8 / 10 YCBr		YCBr / RGB /XYZ
Double 2 048 x 1 080 / 24PsF *1			HD-SDI 1,5 G	422 12 YCBr		YCBr / RGB /XYZ
						YCBr / RGB /XYZ
Double 2 048 x 1 080 / 25PsF			HD-SDI 1,5 G	422 12 YCBr		YCBr / RGB /XYZ
						YCBr / RGB /XYZ
Double 2 048 x 1 080 / 30PsF *1			HD-SDI 1,5 G	422 12 YCBr		YCBr / RGB /XYZ
						YCBr / RGB /XYZ
Double	2 048 x 1 080 / 24p*1		HD-SDI 1,5 G	422 12 YCBr		YCBr / RGB /XYZ
						YCBr / RGB /XYZ
Double	2 048 x 1 080 / 25p		HD-SDI 1,5 G	422 12 YCBr		YCBr / RGB /XYZ
						YCBr / RGB /XYZ
Double 3 840 x 2 160 / 24PsF *1	SQUARE		B-DS niveau 3G	422 8 / 10 YCBr		BCR
Double	3 840 x 2 160 / 25PsF		B-DS niveau 3G	422	8 / 10	YCBr
Double 3 840 x 2 160 / 30PsF *1			B-DS niveau 3G	422 8 / 10 YCBr		BCR
Double	3 840 x 2 160 / 24p*1	SQUARE /INTERLEAVE	B-DS niveau 3G	422 8 / 10 YCBr		BCR
Double	3 840 x 2 160 / 25p		B-DS niveau 3G	422	8 / 10	YCBr
Double	3 840 x 2 160 / 30p*1		B-DS niveau 3G	422 8 / 10 YCBr		BCR
Double	4 096 x 2 160 / 24p*1		B-DS niveau 3G	422 8 / 10 YCBr		BCR
Double	4 096 x 2 160 / 25p		B-DS niveau 3G	422	8 / 10	YCBr
Double	4 096 x 2 160 / 30p*1		B-DS niveau 3G	422 8 / 10 YCBr		BCR
Interface(Simple /Double /Quad)	Format	Division 4K(SQUARE /INTERLEAVE)	Mode SDI(HD-SDI 1,5 G /A niveau 3G /B-DL niveau 3G /B-DS niveau 3G)	Structure d'échantillonnage(4:2:2 / 4:4:4)	Profondeur de bits(8 bits /10 bits /12 bits)	Espace colorimétrique( YC_BCR / RGB /XYZ)
Quad^*2	3 840 x 2 160 / 24PsF*1	SQUARE	HD-SDI 1,5 G 422 8 / 10	YC		BCR
			A niveau 3G /B-DL niveau 3G	422 12 YC		BCR
				444	8 / 10 / 12 YC_BCR / RGB
Quad^*2	3 840 x 2 160 / 25PsF		HD-SDI 1,5 G 422 8 / 10	YC_BCR
			A niveau 3G /B-DL niveau 3G	422 12 YC		BCR
				444	8 / 10 / 12 YC_BCR / RGB
Quad^*2	3 840 x 2 160 / 30PsF*1		HD-SDI 1,5 G 422 8 / 10	YC_BCR
			A niveau 3G /B-DL niveau 3G	422 12 YC		BCR
				444	8 / 10 / 12 YC_BCR / RGB
Quad^*2	3 840 x 2 160 / 24p*1	SQUARE /INTERLEAVE	HD-SDI 1,5 G 422 8 / 10	YC		BCR
			A niveau 3G /B-DL niveau 3G	422 12 YC		BCR
				444	8 / 10 / 12 RGB
Quad^*2	3 840 x 2 160 / 25p		HD-SDI 1,5 G 422 8 / 10	YC_BCR
			A niveau 3G /B-DL niveau 3G	422 12 YC		BCR
				444	8 / 10 / 12 RGB
Quad^*2	3 840 x 2 160 / 30p*1		HD-SDI 1,5 G 422 8 / 10	YC_BCR
			A niveau 3G /B-DL niveau 3G	422 12 YC		BCR
				444	8 / 10 / 12 RGB
Quad^*2	3 840 × 2 160/50p		A niveau 3G /B-DL niveau 3G	422 8 / 10 YC_BCR
Quad^*2	3 840 × 2 160/60p^*1	SQUARE /INTERLEAVE	A niveau 3G /B-DL niveau 3G	422 8 / 10 YC		BCR
Quad^*2	4 096 × 2 160/24p^*1		HD-SDI 1,5 G 422 8 / 10	YC_BCR
			A niveau 3G /B-DL niveau 3G	422 12 YC_BCR
				444	8 / 10 / 12 YC_BCR / RGB
				444	12 XYZ
Quad^*2	4 096 × 2 160/25p		HD-SDI 1,5 G 422 8 / 10	YC		BCR
			A niveau 3G /B-DL niveau 3G	422 12 YC_BCR
				444	8 / 10 / 12 YC_BCR / RGB
				444	12 XYZ
Quad^*2	4096 × 2 160/30p^*1		HD-SDI 1,5 G 422 8 / 10	YC_BCR
			A niveau 3G /B-DL niveau 3G	422 12 YC_BCR
				444	8 / 10 / 12 Yc_BCR / RGB
				444	12 XYZ
Quad^*2	4096 × 2 160/50p		A niveau 3G /B-DL niveau 3G	422 8 / 10 YC_BCR
Quad^*2	4096 × 2 160/60p^*1		A niveau 3G /B-DL niveau 3G	422 8 / 10 YC_BCR

Remarque

• Le Sous-titrage pour sourds et malentendants (C.C) et le Code temporel (TC) ne sont pas pris en charge.
• Lorsqu'un câble est inséré dans la borne d'entrée SDI ou en est retiré, la totalité de l'écran peut subir une distorsion pendant un instant.
• La trame, la fréquence de trame et le nombre de lignes verticales décrits dans la colonne Format du tableau précédent sont automatiquement commutés et n'apparaissent pas dans le menu.
• Seul un signal audio multiplexé avec les signaux indiqués dans le “Tableau des formats de signal d’entrée SDI pris en charge” ci-dessus est pris en charge.
  • 3G-SDI : Prend en charge les signaux 48 kHz, synchrones et 16 CH.
  • HD-SDI : Prend en charge les signaux 48 kHz, synchrones et 8 CH.
  • SD-SDI : Prend en charge les signaux 48 kHz, synchrones et 4 CH.

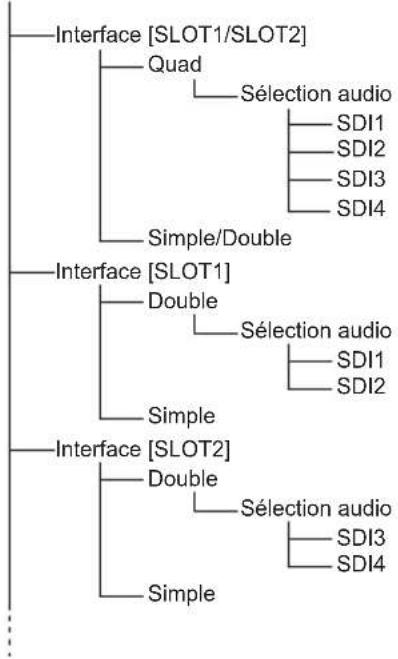

Réglages vidéo

En installant cette plaque à bornes dans un écran compatible, les réglages vidéo et audio peuvent être effectués en utilisant l'écran.

("Réglages SDI" pour le menu "Configuration")

Sélectionnez le fonctionnement indépendant ou synchrone lorsque 2 unités de cette plaque sont fixées.

Quad : Affichage 4K par synchronisation des 2 unités

Simple/Double : Fonctionnement indépendant (affichage Simple ou Double sur chaque plaque)

Interface [SLOT1]

Lorsque le fonctionnement indépendant est sélectionné, choisissez le type des 2 entrées pour SLOT1 entre Double et Simple.

Double : Synchronise 2 entrées et affiche l'image sur 1 écran.

Simple : Affiche les images respectives dans chaque écran sans synchroniser les 2 entrées.

Interface [SLOT2]

Lorsque le fonctionnement indépendant est sélectionné, choisissez le type des 2 entrées pour SLOT2 entre Double et Simple.

Double : Synchronise 2 entrées et affiche l'image sur 1 écran.

Simple : Affiche les images respectives dans chaque écran sans synchroniser les 2 entrées.

Sélection audio

Sélectionnez le signal audio multiplexé avec les signaux SDI.

Pour la sélection de la chaîne, consultez "Réglage audio" dans les instructions d'exploitation de l'écran.

SDI1 : Signal audio superposé à SDI 1

SDI2 : Signal audio superposé à SDI 2

SDI3 : Signal audio superposé à SDI 3

SDI4 : Signal audio superposé à SDI 4

Remarque

• Lorsqu'un signal SD ou un signal HD est affiché en mode "Simple/Double", le signal audio est fixé au signal superposé au signal sélectionné.
• Les fonctions indisponibles sont grisées dans le menu et ne peuvent pas être sélectionnées. Par exemple, lorsque "Quad" est sélectionné pour "Interface [SLOT1/SLOT2]", "Interface [SLOT1]" ou "Interface [SLOT2]" est grisé. Les fonctions décrites ci-après ont été conçues de la même manière.
  Par exemple, lorsque "SD" est sélectionné pour "Format", "Division 4K" etc. sont grisés et ne peuvent pas être sélectionnés.

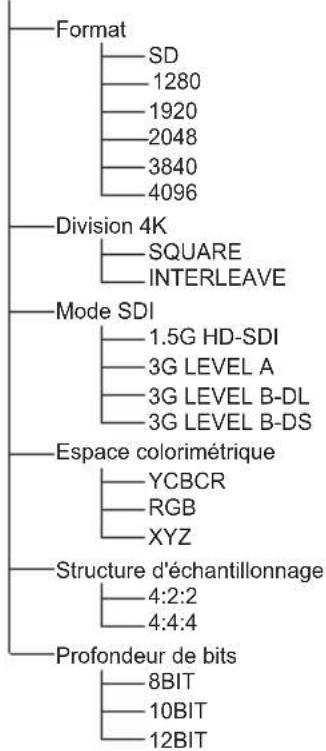

Réglages SDI

Réglez chaque borne d'entrée SDI.

Voici un exemple de réglage pour SDI 1 (faites de même pour SDI 2 et 4).

("Réglages SDI" - "Réglages SDI1" pour le menu "Configuration")

Format

Sélectionnez le format de signal SDI.

SD : Signal SD

1280 : Signal HD avec un nombre réel de pixels horizontaux de 1 280, couramment nommé 720p

1920 : Signal HD avec un nombre réel de pixels horizontaux de 1 920, couramment nommé 1080i ou 1080p

2048 : Signal HD avec un nombre réel de pixels horizontaux de 2 048, couramment nommé 2K

3840 : Signal 4K avec un nombre réel de pixels horizontaux de 3 840, couramment nommé 4K

4096 : Signal 4K avec un nombre réel de pixels horizontaux de 4 096, couramment nommé 4K

Division 4K

Sélectionnez la méthode de transmission pour le format 4K.

SQUARE : Méthode de la répartition en cadrans

INTERLEAVE : Méthode de la répartition entrelacée par 2 échantillons

Mode SDI

Sélectionnez le format de l'interface du signal SDI.

1.5G HD-SDI : Formats HD-SDI avec 1,5 GHz

3G LEVEL A : Format HD-SDI avec A NIVEAU 3 GHz

3G LEVEL B-DL : Format HD-SDI avec B-DL NIVEAU 3 GHz (DUAL LINK)

3G LEVEL B-DS : Format HD-SDI avec B-DS NIVEAU 3 GHz (DUAL STREAM)

Espace colorimétrique

Sélectionnez la méthode d'affichage pour l'espace colorimétrique.

YCBCR : Signal de luminosité Y, signal de différence des couleurs C_B , signal de différence des couleurs C_R

RGB : Signaux R/G/B des couleurs primaires

XYZ : Signaux X/Y/Z colorimétriques

Structure d'échantillonnage

Sélectionner la fréquence d'échantillonnage du signal de luminosité et du signal de différence de couleur pour le signal SDI.

4:2:2 : La fréquence d'échantillonnage pour le signal Y et les signaux CB et CR est de 4:2:2.

4:4:4 : La fréquence d'échantillonnage pour le signal Y et les signaux C8 et CR est de 4:4:4, ou la fréquence d'échantillonnage pour les signaux R/G/B ou les signaux X/Y/Z est de 4:4:4.

Profondeur de bits

Sélectionnez le débit binaire de quantification pour le signal SDI.

8BIT : 8 bits

10BIT : 10 bits

12BIT : 12 bits

Réglages audio

En installant cette plaque à bornes dans un écran compatible, les réglages audio la concernant peuvent être effectués en utilisant l'écran.

Le réglage peut être effectué sur "Son" pour le menu de l'unité principale.

Sélection de groupe

Sélectionnez le groupe audio parmi les 16 canaux pour les signaux SDI.

Canal 1-8 : Sélectionne du canal 1 au canal 8.

Canal 9-16 : Sélectionne du canal 9 au canal 16.

Canal gauche

Sélectionnez le canal audio SDI à restituer sur le canal de gauche.

Lorsque "Canal 1-8" est sélectionné pour "Sélection

de groupe", le canal sélectionné peut être compris entre 1 et 8.

Lorsque “Canal 9-16” est sélectionné pour “Sélection de groupe”, le canal sélectionné peut être compris entre 9 et 16.

Canal droit

Sélectionnez le canal audio SDI à restituer sur le canal de droite.

Lorsque "Canal 1-8" est sélectionné pour "Sélection de groupe", le canal sélectionné peut être compris entre 1 et 8.

Lorsque “Canal 9-16” est sélectionné pour “Sélection de groupe”, le canal sélectionné peut être compris entre 9 et 16.

Remarque

• La sortie audio sera suspendue en cas d'entrée de signaux non pris en charge (page 35) par cette plaque à bornes.
• La sortie audio sera suspendue si des canaux non multiplexés avec le signal SDI sont sélectionnés.
• Les messages d'erreur suivants seront affichés en cas de problème avec les signaux SDI.

Signal non pris en charge :

Le signal d'entrée n'est pas pris en charge par cette unité.

Aucun signal :

Aucun signal en entrée.

NO ID :

Aucun identifiant de charge utile n'a été superposé.

ID :

L'identifiant de charge utile ne correspond pas aux informations H/V (Horizontal/Vertical) du signal SDI.

CRCC :

EYE, etc. ne sont pas ouverts dans le système de transmission, et une erreur de CRCC s'est produite. (L'une des causes probables est l'absence d'utilisation d'un câble haute fréquence tel qu'un 5CFB.)
