Piastra terminale 3G-SDI con audio

Italiano

Manual de instrucciones

Tarjeta de terminales 3G-SDI con audio

Español

Para uso empresarial

• Antes de conectar, utilizar o ajustar este producto, lea completamente este manual de instrucciones.
• Guarde este manual para consultarlo en el futuro en caso de ser necesario.

3G LEVEL A: formato HD-SDI con 3 GHz LIVELLO A

3G LEVEL B-DL: formato HD-SDI con 3 GHz LIVELLO B-DL (DUAL LINK)

3G LEVEL B-DS: formato HD-SDI con 3 GHz LIVELLO B-DS (DUAL STREAM)

Spazio colore

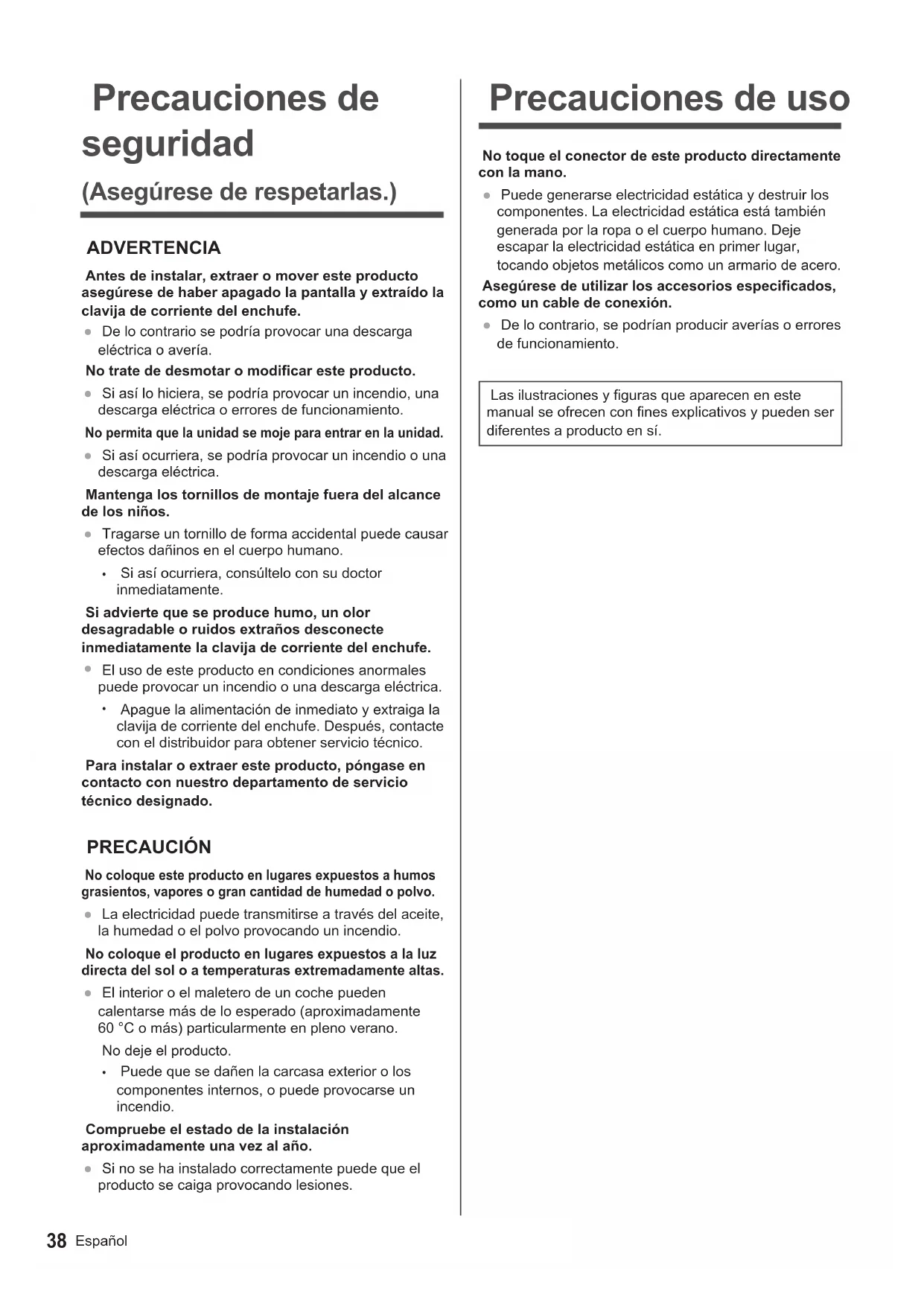

Precauciones de seguridad

(Asegúrese de respetarlas.)

ADVERTENCIA

Antes de instalar, extraer o mover este producto asegúrese de haber apagado la pantalla y extraído la clavija de corriente del enchufe.

• De lo contrario se podría provocar una descarga eléctrica o avería.
  No trate de desmotar o modificar este producto.
• Si así lo hiciera, se podría provocar un incendio, una descarga eléctrica o errores de funcionamiento.
  No permita que la unidad se moje para entrar en la unidad.
• Si así ocurriera, se podría provocar un incendio o una descarga eléctrica.

Mantenga los tornillos de montaje fuera del alcance de los niños.

- Tragarse un tornillo de forma accidental puede causar efectos dañinos en el cuerpo humano.

- Si así ocurriera, consúltelo con su doctor inmediatamente.

Si advierte que se produce humo, un olor desagradable o ruidos extraños desconecte inmediatamente la clavija de corriente del enchufe.

- El uso de este producto en condiciones anormales puede provocar un incendio o una descarga eléctrica.

- Apague la alimentación de inmediato y extraiga la clavija de corriente del enchufe. Después, contacte con el distribuidor para obtener servicio técnico.

Para instalar o extraer este producto, póngase en contacto con nuestro departamento de servicio técnico designado.

PRECAUCIÓN

No coloque este producto en lugares expuestos a humos grasientos, vapores o gran cantidad de humedad o polvo.

- La electricidad puede transmitirse a través del aceite, la humedad o el polvo provocando un incendio.

No coloque el producto en lugares expuestos a la luz directa del sol o a temperaturas extremadamente altas.

- El interior o el maletero de un coche pueden calentarse más de lo esperado (aproximadamente 60 °C o más) particularmente en pleno verano.

No deje el producto.

- Puede que se dañen la carcasa exterior o los componentes internos, o puede provocarse un incendio.

Compruebe el estado de la instalación aproximadamente una vez al año.

- Si no se ha instalado correctamente puede que el producto se caiga provocando lesiones.

Precauciones de uso

No toque el conector de este producto directamente con la mano.

- Puede generarse electricidad estática y destruir los componentes. La electricidad estática está también generada por la ropa o el cuerpo humano. Deje escapar la electricidad estática en primer lugar, tocando objetos metálicos como un armario de acero.

Asegúrese de utilizar los accesorios especificados, como un cable de conexión.

- De lo contrario, se podrían producir averías o errores de funcionamiento.

Las ilustraciones y figuras que aparecen en este manual se ofrecen con fines explicativos y pueden ser diferentes a producto en sí.

Accesorios

Compruebe que se incluyen los siguientes accesorios.

<> indica la cantidad.

Etiqueta visual de terminales <1>

Tornillo <4>

(Coloque esta etiqueta en la cubierta trasera.)

- Guarde los tornillos como repuestos. Utilícelos en caso de que se pierdan los tornillos de montaje de la cubierta de la ranura.

- Orientación sobre el par de apriete: 60 N·cm o inferior

Nota

• Elimine correctamente el material de embalaje después de haber sacado el producto.
• Mantenga los componentes pequeños fuera del alcance de los niños.

Terminales

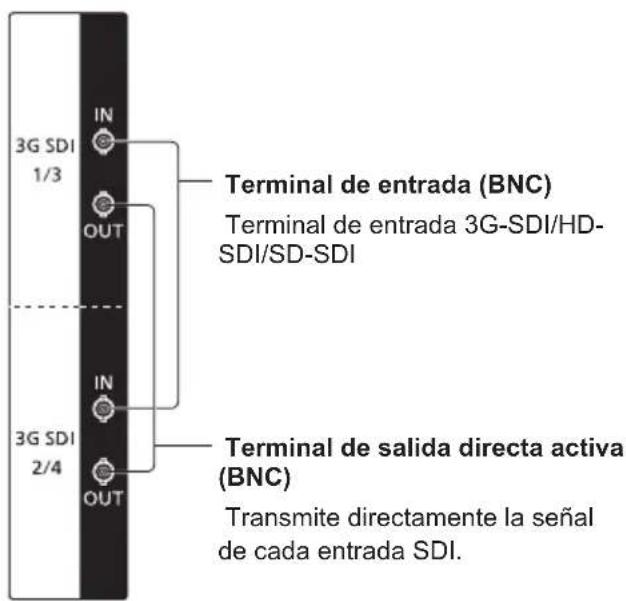

3G SDI 1/3 IN OUT Terminal de entrada (BNC) Terminal de entrada 3G-SDI/HD- SDI/SD-SDI 3G SDI 2/4 IN OUT Terminal de salida directa activa (BNC) Transmite directamente la señal de cada entrada SDI.

Nota

• Utilice un cable 5CFB o equivalente para conectar el terminal SDI.
• Cuando la pantalla LCD se encuentre en modo de espera, la salida directa activa se detendrá.
• Los terminales SLOT1 están asignados a 3G-SDI1 y 3G-SDI2; de forma similar, los terminales SLOT2 están asignados 3G-SDI3 y 3G-SDI4.
• Si se produce un error CRCC (pág. 44), compruebe el cable que desee usar.

Cómo reemplazar la placa terminal

Esta placa terminal es compatible con la serie LQ. (No se puede montar en pantallas compatibles con SLOT2.0.)

Póngase en contacto con nuestro departamento de servicio técnico designado para su reemplazo.

Siga los pasos a continuación.

Nota

• Asegúrese de haber apagado la unidad de pantalla y los dispositivos conectados, extraído la clavija de corriente del enchufe y desconectado los cables de la pantalla.
• Cuando vaya a conectar/desconectar la placa terminal procure que el metal no dañe la cubierta trasera o la etiqueta visual.

1 Extraiga la cubierta de la ranura o la placa terminal de la unidad de pantalla.

Retire los tornillos de montaje (4) de la cubierta de la ranura situados en la parte trasera de la unidad de pantalla.

Una vez colocada la placa terminal, sujete el tirador de la placa terminal y tire de él hacia fuera en el sentido que indica la flecha.

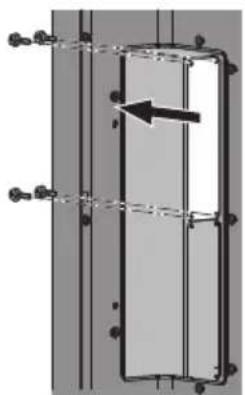

2 Coloque la placa terminal.

1) Inserte la placa a lo largo del surco y empújela hasta que quede completamente encajada.
2) Fije la placa terminal retirando cuatro tornillos en el orden siguiente: ①, ③, ②, ④.

- Se han de apretar 4 tornillos (2 tornillos en el extremo derecho y 2 en el izquierdo respectivamente) por cada ranura. Por esta razón, el número de tornillos necesario difiere en función del número de ranuras para la inserción. Compruebe con cuidado que los tornillos están firmemente apretados.

3 Coloque la etiqueta visual de terminales.

Retire el separador del reverso de la etiqueta visual de terminales (incluida) y colóquela en la parte trasera de la unidad principal.

- Compruebe con cuidado si la posición y el sentido en los que se ha colocado son correctos.

• Coloque la etiqueta visual de terminales junto a la etiqueta visual de SLOT alineando la esquina superior izquierda de la etiqueta visual de terminales con la esquina superior derecha de la etiqueta visual de SLOT colocada en la parte trasera de la unidad de pantalla.
• Cuando vaya a reemplazar otra placa terminal con esta placa terminal, el cliente deberá conservar la placa terminal sustituida para una futura reparación o servicio técnico.

Señales de audio/vídeo compatibles con esta placa terminal

Las indicaciones Individual, Dual y Cuádruple en el interfaz significan lo siguiente.

Individual: entrada independiente para la señal SDI1 o SDI2 de SLOT1, o SDI3 o SDI4 de SLOT2

Dual: entrada que combina la señal SDI1 con la SDI2 de SLOT1, o combina la señal SDI3 con la SDI4 de SLOT2

Cuádruple: entrada que combina todas las señales SDI1 y SDI2 de SLOT1, y SDI3 y SDI4 de SLOT2

■ Tabla de formatos de señal de entrada SDI compatibles

*1: 1/1.001 es también compatible.
*2: son necesarias 2 unidades de esta placa terminal.

Interfaz(Individual / Dual / Cuádruple)	Formato	División 4K(SQUARE / INTERLEAVE)	Modo SDI(1,5G HD-SDI /3G Nivel A /3G Nivel B-DL /3G Nivel B-DS)	Estructura de muestreo(4:2:2 / 4:4:4)	Profundidad de bits(8 bits /10 bits /12 bits)	Espacio de color(YCBCR / RGB /XYZ)
Individual SD	(525 / 59,94i) 422 8 / 10	YCBCR
Individual SD	(625 / 50i) 422 8 / 10	YCBCR
Individual	1 280 x 720 / 50p		1,5G HD-SDI	422	8 / 10	YCBCR
			3G Nivel A /3G Nivel B-DL	444	8 / 10 YCBCR / RGB
Individual	1 280 x 720 / 60p*1		1,5G HD-SDI	422	8 / 10	YCBCR
			3G Nivel A /3G Nivel B-DL	444	8 / 10 YCBCR / RGB
Individual	1 920 x 1 080 / 24PsF*1		1,5G HD-SDI	422	8 / 10	YCBCR
			3G Nivel A /3G Nivel B-DL	422	12	YCBCR
				444	8 / 10 / 12	YCBCR / RGB
Individual	1 920 x 1 080 / 25PsF		1,5G HD-SDI	422 8 / 10 YC		BCR
			3G Nivel A /3G Nivel B-DL	422	12	YCBCR
				444	8 / 10 / 12	YCBCR / RGB
Individual	1 920 x 1 080 / 30PsF*1		1,5G HD-SDI	422	8 / 10	YCBCR
			3G Nivel A /3G Nivel B-DL	422	12	YCBCR
				444	10 / 12	YCBCR / RGB
Individual	1 920 x 1 080 / 50i		1,5G HD-SDI	422	8 / 10	YCBCR
			3G Nivel A /3G Nivel B-DL	422	12	YCBCR
				444	8 / 10 / 12	YCBCR / RGB
Individual	1 920 x 1 080 / 60j*1		1,5G HD-SDI	422	8 / 10	YCBCR
			3G Nivel A /3G Nivel B-DL	422	12	YCBCR
				444	8 / 10 / 12	YCBCR / RGB
Individual	1 920 x 1 080/ 24p*1		1,5G HD-SDI	422	8 / 10	YCBCR
			3G Nivel A /3G Nivel B-DL	422	12	YCBCR
				444	8 / 10 / 12	YCBCR / RGB
Individual	1 920 x 1 080/. 25p		1,5G HD-SDI	422 8 / 10 YC		BCR
			3G Nivel A /3G Nivel B-DL	422	12	YCBCR
				444	8 / 10 / 12	YCBCR / RGB
Individual	1 920 x 1 080/. 30p*1		1,5G HD-SDI	422	8 / 10	YCBCR
			3G Nivel A /3G Nivel B-DL	422	12	YCBCR
				444	8 / 10 / 12	YCBCR / RGB
Individual	1 920 x 1 08O/. 50p		3G Nivel A /3G Nivel B-DL	422 8 / 10 YC		BCR
Individual	1 920 x 1 08O/. 60p*1		3G Nivel A /3G Nivel B-DL	422 8 / 10 YCBCR
Individual 2 0	48 x 1 080 / 24PsF *1		3G Nivel A / 3G Nivel B-DL	422 12 YCBCR		YCBCR / RGB / XYZ
Individual 2 0	48 x 1 080 / 25PsF		3G Nivel A / 3G Nivel B-DL	422 12 YCBCR		YCBCR / RGB / XYZ
Individual 2 0	48 x 1 080 / 30PsF *1		3G Nivel A / 3G Nivel B-DL	422 12 YCBCR		YCBCR / RGB / XYZ
Individual 2 0	48 x 1 080 / 24p *1		1,5G HD	SDI 422 8 / 10	YCBCR
			3G Nivel A / 3G Nivel B-DL	422 12 YCBCR		YCBCR / RGB / XYZ
Individual 2 0	48 x 1 080 / 25p		1,5G HD	SDI 422 8 / 10	YC	BCR
			3G Nivel A / 3G Nivel B-DL	422 12 YC		BCR
						YCBCR / RGB / XYZ
Dual 1 920 x	1 080 / 24PsF *1		1,5G HD-SDI	422 12 YCBCR
				444	8 / 10 / 12	YCBCR / RGB
Dual 1 920 x	1 080 / 25PsF		1,5G HD-SDI	422 12 YCBCR
				444	8 / 10 / 12	YCBCR / RGB
Dual 1 920 x	1 080 / 30PsF *1		1,5G HD-SDI	422 12 YCBCR
				444	10 / 12	YCBCR / RGB
Dual	1 920 x 1 080 / 50i		1,5G HD-SDI	422 12 YC		BCR
				444	8 / 10 / 12	YCBCR / RGB
Dual	1 920 x 1 080 / 60*1		1,5G HD-SDI	422 12 YCBCR
				444	8 / 10 / 12	YCBCR / RGB
Dual	1 920 x 1 080 / 24p*1		1,5G HD-SDI	422 12 YCBCR
Dual 1 920 x	1 080 / 25p		1,5G HD-SDI	422 12 YC		BCR
				444	8 / 10 / 12	YCBCR / RGB
Dual	1 920 x 1 080 / 30p*1		1,5G HD-SDI	422 12 YCBCR
				444	8 / 10 / 12	YCBCR / RGB
Dual 1 920 x	1 080 / 50p	1,5G HD-SDI	422 8 / 10 YC			BCR
Dual	1 920 x 1 080 / 60p*1		1,5G HD	SDI 422 8 / 10	YCBCR
Dual 2 048 x	1 080 / 24PsF *1		1,5G HD-SDI	422 12 YCBCR
						YCBCR / RGB / XYZ
Dual 2 048 x	1 080 / 25PsF		1,5G HD-SDI	422 12 YCBCR
						YCBCR / RGB / XYZ
Dual 2 048 x	1 080 / 30PsF *1		1,5G HD-SDI	422 12 YCBCR
						YCBCR / RGB / XYZ
Dual	2 048 x 1 080 / 24p*1		1,5G HD-SDI	422 12 YCBCR
						YCBCR / RGB / XYZ
Dual 2 048 x	1 080 / 25p		1,5G HD-SDI	422 12 YCBCR
						YCBCR / RGB / XYZ
Dual 3 840 x	2 160 / 24PsF *1	SQUARE	3G Nivel B-DS 422 8 / 10	YCBCR
Dual	3 840 x 2 160 / 25PsF		3G Nivel B-DS	422	8 / 10	YCBCR
Dual 3 840 x	2 160 / 30PsF *1		3G Nivel B-DS 422 8 / 10	YCBCR
Dual	3 840 x 2 160 / 24p*1	SQUARE / INTERLEAVE	3G Nivel B-DS 422 8 / 10	YC		BCR
Dual	3 840 x 2 160 / 25p		3G Nivel B-DS	422	8 / 10	YCBCR
Dual	3 840 x 2 160 / 30p*1		3G Nivel B-DS 422 8 / 10	YCBCR
Dual	4 096 x 2 160 / 24p*1		3G Nivel B-DS 422 8 / 10	YCBCR
Dual	4 096 x 2 160 / 25p		3G Nivel B-DS	422	8 / 10	YCBCR
Dual	4 096 x 2 160 / 30p*1		3G Nivel B-DS 422 8 / 10	YCBCR
Interfaz(Individual / Dual / Cuádruple)	Formato	División 4K(SQUARE / INTERLEAVE)	Modo SDI(1,5G HD-SDI /3G Nivel A /3G Nivel B-DL /3G Nivel B-DS)	Estructura de muestreo(4:2:2 / 4:4:4)	Profundidad de bits(8 bits /10 bits /12 bits)	Espacio de color( YC_BCR /RGB/XYZ)
Cuádruple^*2	3 840 x 2 160 / 24PsF*1	SQUARE	1,5G HD-SDI 422 8 / 103G Nivel A /3G Nivel B-DL	YC422 12 YC444	8 / 10 / 12 YC_BCR /RGB
Cuádruple^*2	3 840 x 2 160 / 25PsF		1,5G HD-SDI 422 8 / 103G Nivel A /3G Nivel B-DL	YC_BCR 422 12 YC444	8 / 10 / 12 YC_BCR /RGB
Cuádruple^*2	3 840 x 2 160 / 30PsF*1		1,5G HD-SDI 422 8 / 103G Nivel A /3G Nivel B-DL	YC_BCR 422 12 YC444	8 / 10 / 12 YC_BCR /RGB
Cuádruple^*2	3 840 x 2 2160 / 24p *1	SQUARE /INTERLEAVE	1,5G HD-SDI 422 8 / 103G Nivel A /3G Nivel B-DL	YC422 12 YC444	8 / 10 / 12 RGB
Cuádruple^*2	3 840 x 2 160 / 25p		1,5G HD-SDI 422 8 / 103G Nivel A /3G Nivel B-DL	YC_BCR 422 12 YC444	8 / 10 / 12 RGB
Cuádruple^*2	3 840 x 2 160 / 30p *1		1,5G HD-SDI 422 8 / 103G Nivel A /3G Nivel B-DL	YC_BCR 422 12 YC444	8 / 10 / 12 RGB
Cuádruple^*2	3 840 x 2 160 / 50p		3G Nivel A /3G Nivel B-DL	422 8 / 10 YC_BCR
Cuádruple^*2	3 840 x 2 160 / 60p *1	SQUARE /INTERLEAVE	3G Nivel A /3G Nivel B-DL	422 8 / 10 YC		BCR
Cuádruple^*2	4 096 x 2 160 / 24p *1		1,5G HD-SDI 422 8 / 103G Nivel A /3G Nivel B-DL	YC_BCR 422 12 YC_BCR 4444444	8 / 10 / 12 YC_BCR /RGB12 XYZ
Cuádruple^*2	4 096 x 2 160 / 25p		1,5G HD-SDI 422 8 / 103G Nivel A /3G Nivel B-DL	YC422 12 YC_BCR 4444444	8 / 10 / 12 YC_BCR /RGB12 XYZ
Cuádruple^*2	4 096 x 2 160 / 30p *1		1,5G HD-SDI 422 8 / 103G Nivel A /3G Nivel B-DL	YC_BCR 422 12 YC_BCR 4444444	8 / 10 / 12 YC_BCR /RGB12 XYZ
Cuádriple^*2	4 096 x 2 160 / 50p		3G Nivel A /3G Nivel B-DL	422 8 / 10 YC_BCR
Cuádruple^*2	4 096 x 2 160 / 60p *1		3G Nivel A /3G Nivel B-DL	422 8 / 10 YC_BCR

Nota

• Los subtítulos ocultos (C.C) y el código de tiempo (TC) no son compatibles.
• Cuando se inserta o desconecta un cable del terminal de entrada SDI, puede que la pantalla se vea distorsionada durante unos momentos.
• El campo, la frecuencia de imagen y el número de líneas verticales descritos en la columna Format se cambian automáticamente y no se muestran en el menú.

• Solo es compatible el audio multiplexado a las señales que se indican en la “Tabla de formatos de señal de entrada SDI compatibles” más arriba.

• 3G-SDI: compatible con 48 kHz, sincrónico y 16 canales.
  • HD-SDI: compatible con 48 kHz, sincrónico y 8 canales.

• SD-SDI: compatible con 48 kHz, sincrónico y 4 canales.

Ajustes de vídeo

Al instalar esta placa terminal en una pantalla compatible, se podrán realizar los ajustes de vídeo y audio mediante la pantalla.

("Ajustes de SDI" para el menú "Configuración")

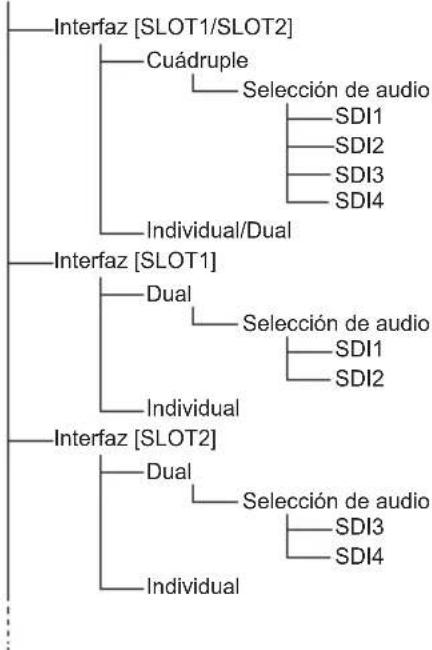


Interfaz [SLOT1/SLOT2]

Seleccione, o bien el funcionamiento independiente, o el sincrónico, cuando se instalen 2 unidades de esta placa.

Cuádruple: pantalla de 4K sincronizando 2 unidades

Individual/Dual: funcionamiento independiente (visualización Individual o Dual en cada placa)

Interfaz [SLOT1]

Cuando seleccione el funcionamiento independiente, seleccione el tipo de las 2 entradas de SLOT1 entre Dual o Individual.

Dual: sincroniza 2 entradas y muestra la imagen en 1 pantalla.

Individual: muestra las imágenes respectivas en cada pantalla individual sin sincronizar las 2 entradas.

Interfaz [SLOT2]

Cuando seleccione el funcionamiento independiente, seleccione el tipo de las 2 entradas de SLOT2 entre Dual o Individual.

Dual: sincroniza 2 entradas y muestra la imagen en 1 pantalla.

Individual: muestra las imágenes respectivas en cada pantalla individual sin sincronizar las 2 entradas.

Selección de audio

Selecciona la señal de audio multiplexada a las señales SDI.

Para la selección del canal consulte "Adjusting audio" en las instrucciones de funcionamiento de la pantalla.

SDI1: señal de audio superpuesta en SDI 1

SDI2: señal de audio superpuesta en SDI 2

SDI3: señal de audio superpuesta en SDI 3

SDI4: señal de audio superpuesta en SDI 4

Nota

- Cuando una señal SD o HD se muestra en el modo "Individual/Dual", la señal de audio se fija a la señal superpuesta en la señal seleccionada.

- Las funciones no disponibles se muestran en gris en el menú y no es posible seleccionarlas. Por ejemplo, cuando se selecciona "Cuádruple" para "Interfaz [SLOT1/SLOT2]", entonces "Interfaz [SLOT1]" o "Interfaz [SLOT2]" se mostrarán en gris. Las funciones descritas a continuación han sido diseñadas de la misma forma.

Por ejemplo, cuando se selecciona "SD" para "Formato", entonces "División 4K", etc. se mostrarán en gris y no será posible seleccionarlas.

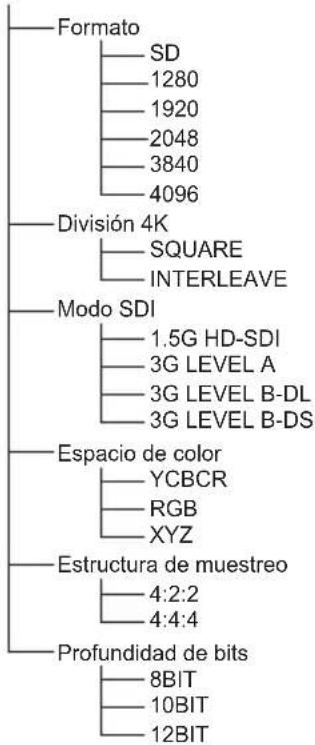

Ajustes de SDI

Realiza ajustes para cada terminal de entrada SDI. A continuación se muestra un ejemplo de ajustes para SDI1 (haga lo mismo también de SDI 2 a SDI 4).

("Ajustes de SDI" - "Ajustes de SDI1" para el menú "Configuración")

Formato

Selecciona el formato de la señal SDI.

SD: señal SD

1280: señal HD con píxeles horizontales efectivos 1 280, conocida comúnmente como 720p

1920: señal HD con píxeles horizontales efectivos 1 920, conocida comúnmente como 1080i o 1080p

2048: señal HD con píxeles horizontales efectivos 2 048, conocida comúnmente como 2K

3840: señal 4K con píxeles horizontales efectivos 3 840, conocida comúnmente como 4K

4096: señal 4K con píxeles horizontales efectivos 4 096, conocida comúnmente como 4K

División 4K

Selecciona el método de transmisión para el formato 4K.

SQUARE: método de división cuadrada

INTERLEAVE: método de división entrelazada de 2 muestras

Modo SDI

Selecciona el formato del interface de la señal SDI.

1.5G HD-SDI: formatos HD-SDI con 1,5 GHz

3G LEVEL A: formato HD-SDI con 3 GHz NIVEL A

3G LEVEL B-DL: formato HD-SDI con 3 GHz NIVEL B-DL (DUAL LINK)

3G LEVEL B-DS: formato HD-SDI con 3 GHz NIVEL B-DS (DUAL STREAM)

Espacio de color

Selecciona el método de visualización para el espacio de color.

YCBCR: señal Y de brillo, señal de diferencia de color CB, señal de diferencia de color CR

RGB: señales de color primario R/G/B

XYZ: señales colorimétricas X/Y/Z

Estructura de muestreo

Selecciona la frecuencia de muestreo de la señal de brillo y de la señal de diferencia de color para la señal SDI.

4:2:2: la frecuencia de muestreo para la señal Y, y para las señales C B y C R es 4:2:2.

4:4:4: la frecuencia de muestreo para la señal Y, y las señales CB y CR es 4:4:4, o la frecuencia de muestreo para las señales R/G/B o las señales X/Y/Z es 4:4:4.

Profundidad de bits

Selecciona la velocidad de bits de cuantización para la señal SDI.

8BIT: 8 bits

10BIT: 10 bits

12BIT: 12 bits

Ajustes de audio

Al instalar esta placa terminal en una pantalla compatible, se pueden realizar los ajustes de audio de esta placa terminal mediante la pantalla.

El ajuste se puede realizar en "Sonido" del menú de la unidad principal.

Selección de grupo

Selecciona el grupo de audio entre los 16 canales para las señales SDI.

Canal 1-8: selecciona del canal 1 al 8.

Canal 9-16: selecciona del canal 9 al 16.

Canal izquierdo

Selecciona el canal de audio SDI que se va a emitir por el canal izquierdo.

Cuando se selecciona "Canal 1-8" para "Selección

de grupo", se podrá seleccionar el canal entre los canales del 1 al 8.

Cuando se selecciona “Canal 9-16” para “Selección de grupo”, se podrá seleccionar el canal entre los canales del 9 al 16.

Canal derecho

Selecciona el canal de audio SDI que se va a emitir por el canal derecho.

Cuando se selecciona "Canal 1-8" para "Selección de grupo", se podrá seleccionar el canal entre los canales del 1 al 8.

Cuando se selecciona "Canal 9-16" para "Selección de grupo", se podrá seleccionar el canal entre los canales del 9 al 16.

Nota

• Se suspenderá la salida de audio si se reciben señales diferentes a las señales (pág. 42) compatibles con esta placa terminal.
• Se suspenderá la salida si se seleccionan canales que no están multiplexados a la señal SDI.
• Los siguientes mensajes de error se mostrarán si se produce cualquier problema con las señales SDI.

Señal no soportada:

La señal recibida no es compatible con esta unidad.

No hay señal:

No se recibe ninguna señal.

NO ID:

No se ha superpuesto el ID de la carga útil.

ID:

El ID de la carga útil no coincide con la información H/V (horizontal/vertical) de la señal SDI.

CRCC:

EYE, etc. no se abren en el sistema de transmisión y se encuentra un error CRCC. (Una de las causas probables es que no se esté utilizando un cable de alta frecuencia como 5CFB).
