BEDIENUNGSANLEITUNG TYTBN03G PANASONIC
3G-SDI Terminal Board mit Audio
Deutsch
Für geschäftlichen Gebrauch
- Vor dem Anschluß, Betrieb oder der Einstellung dieses Gerätes lesen Sie bitte diese Bedienungsanleitung vollständig durch.
- Bitte heben Sie diese Bedienungsanleitung als zukünftige Referenz sorgfältig auf.
(Bitte unbedingt befolgen)
WARNUNG
Unbedingt erst das Produkt ausschalten und den Netzstecker ziehen, bevor Sie es installieren, entfernen oder umsetzen.
- Sonst besteht Stromschlaggefahr, oder das Gerät könnte nicht mehr ordnungsgemäß funktionieren.
Das Produkt niemals auseinandernehmen oder modifizieren.
- Sonst besteht Brandgefahr oder Verletzungsgefahr durch Stromschlag, oder das Gerät könnte nicht mehr funktionieren.
Unbedingt darauf achten, dass das Gerät nicht nass wird und dass kein Wasser ins Innere eindringt.
- Sonst besteht Stromschlag- und Brandgefahr.
Montageschrauben außerhalb der Reichweite von Kindern aufbewahren.
- Schrauben könnten unabsichtlich verschluckt werden, was ernste Verletzungen nach sich zöge.
• Falls das passiert, sofort einen Arzt konsultieren.
Falls Sie Rauch oder unangenehme Gerüche oder ungewöhnliche Geräusche wahrnehmen, sofort den Netzstecker aus der Steckdose ziehen.
- Es besteht Feuer- und Stromschlaggefahr, falls das Produkt benutzt wird, wenn es nicht in Ordnung ist.
- Sofort ausschalten und den Netzstecker aus der Netzsteckdose ziehen. Wenden Sie sich dann zwecks Überprüfung an Ihren Händler.
Um das Produkt zu installieren oder zu entfernen, wenden Sie sich bitte an eine für Sie zuständige Servicestelle.
VORSICHT
Das Produkt nicht an einer Stelle platzieren, wo es öligen Dünsten, Dämpfen, hoher Feuchtigkeit oder Staub ausgesetzt ist.
- Durch Öl, Feuchtigkeit oder Staub kann es zu Kriechströmen kommen, die einen Brand verursachen könnten.
Das Produkt nicht an einer Stelle platzieren, wo es direkter Sonneneinstrahlung oder extrem hohen Temperaturen ausgesetzt ist.
- Im Inneren des Autos oder Kofferraums kann es heißer werden als erwartet (ungefähr 60° C oder höher), insbesondere im Hochsommer.
Das Produkt nicht unbeaufsichtigt lassen!
- Das äußere Gehäuse oder Teile im Inneren könnten beschädigt werden, oder es könnte ein Feuer ausbrechen.
Überprüfen Sie ungefähr 1-mal jährlich den Zustand der Installation.
- Ist das Produkt nicht ordnungsgemäß installiert, kann es herunterfallen und Verletzungen von Personen verursachen.

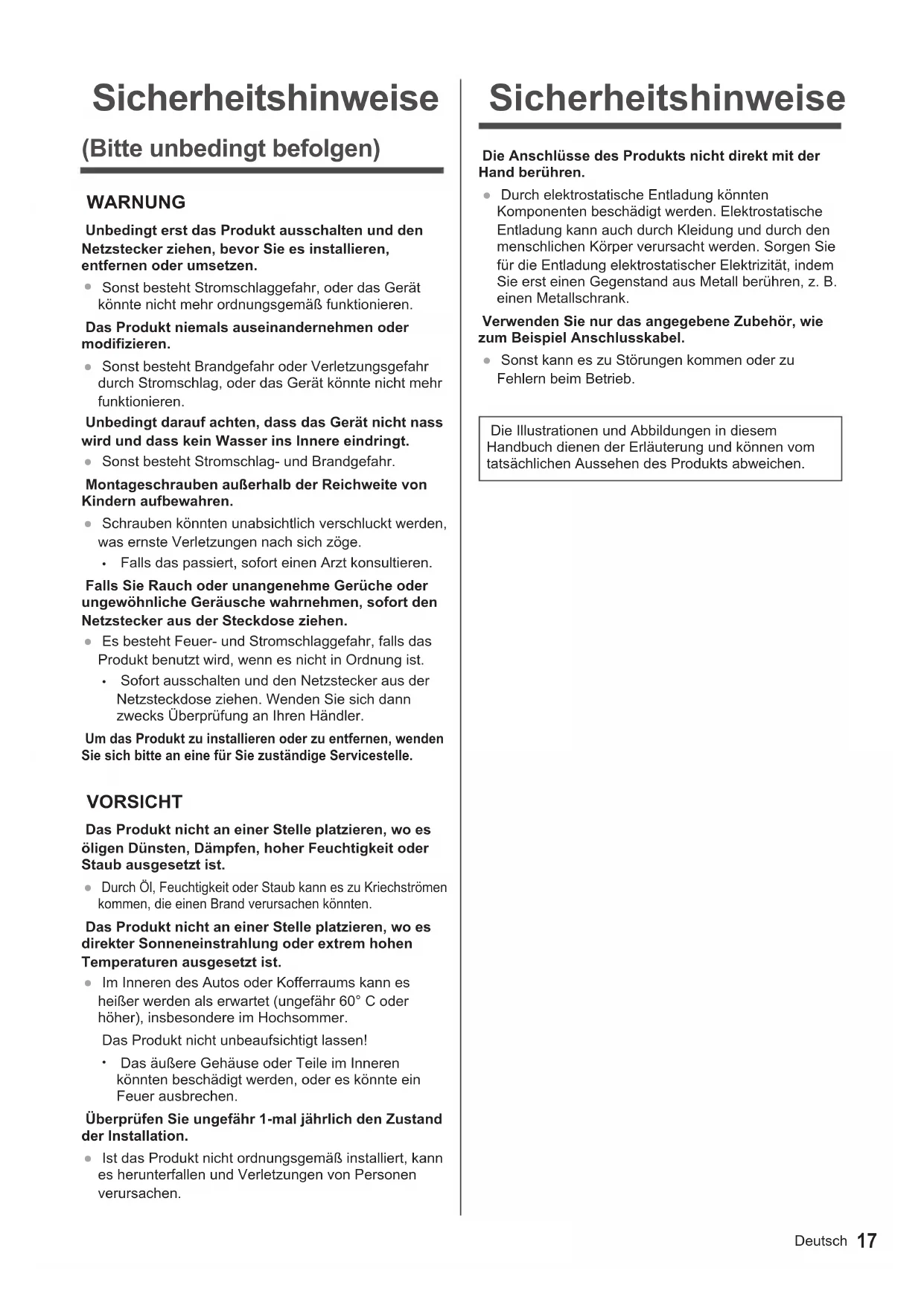

Sicherheitshinweise
Die Anschlüsse des Produkts nicht direkt mit der Hand berühren.
- Durch elektrostatische Entladung könnten Komponenten beschädigt werden. Elektrostatische Entladung kann auch durch Kleidung und durch den menschlichen Körper verursacht werden. Sorgen Sie für die Entladung elektrostatischer Elektrizität, indem Sie erst einen Gegenstand aus Metall berühren, z. B. einen Metallschrank.
Verwenden Sie nur das angegebene Zubehör, wie zum Beispiel Anschlusskabel.
- Sonst kann es zu Störungen kommen oder zu Fehlern beim Betrieb.
Die Illustrationen und Abbildungen in diesem Handbuch dienen der Erläuterung und können vom tatsächlichen Aussehen des Produkts abweichen.
Zubehör
Überprüfen Sie, dass folgende Teile im Lieferumfang enthalten sind. < > gibt die Menge an.
Displayanschluss- Beschriftungsetikett <1>
Schraube <4>
(Das Etikett auf der hinteren Abdeckung befestigen.)
- Bewahren Sie die Schrauben auf für den Fall, dass sie später gebraucht werden. Zum Beispiel für den Fall, dass die Schrauben zur Montage der Steckplatz-Abdeckung verloren gegangen sind.
- Richtlinie zum Anzugsdrehmoment: 60 N·cm oder weniger
Hinweis
- Nachdem Sie das Produkt aus der Verpackung genommen haben, entsorgen Sie das Verpackungsmaterial ordnungsgemäß.
- Kleinteile außerhalb der Reichweite von Kindern aufbewahren.

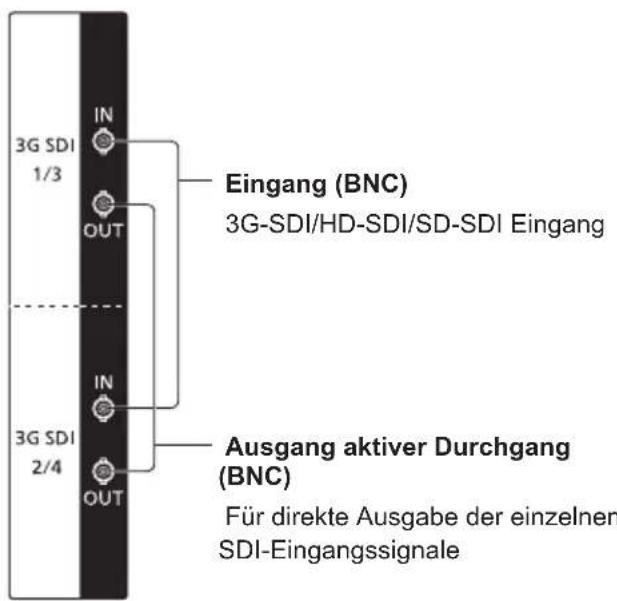

Anschlüsse
- Schleiften Sie das SDI-Terminal mit einem 5CFB-Kabel oder einem entsprechenden Kabel an.
- Ist das LCD-Display im Standby-Modus, ist der Ausgang für aktiven Durchgang deaktiviert.
- SLOT1-Anschlüsse sind 3G-SDI1 und 3G-SDI2 zugeordnet, und entsprechend sind SLOT2-Anschlüsse 3G-SDI3 und 3G-SDI4 zugeordnet.
- Falls ein CRCC-Fehler auftritt (Seite 23), überprüfen Sie das verwendetet Kabel.
Terminal Board austauschen
Dieses Terminal Bord unterstützt die Geräte der LQ-Reihe. (Kann nicht zur Bestückung von Displays benutzt werden, die mit SLOT2.0 kompatibel sind.)
Wenden Sie sich bitte zwecks Austausch an unsere zuständige Servicestelle.
Gehen Sie wie folgt vor:
Hinweis
- Das Display und angeschlossene Geräte ausschalten, den Netzstecker aus der Netzsteckdose ziehen und die Kabel vom Display trennen.
- Beim Anbringen/Entfernen des Terminal Boards darauf achten, dass das Metall nicht die hintere Abdeckung oder das Displayanschluss-Beschäftungsetikett beschädigt.

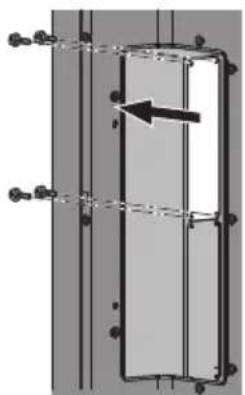

1 Die Steckplatz-Abdeckung oder das Terminal Board vom Display entfernen.
Auf der Rückseite des Displays die Montageschrauben (4) der Steckplatz-Abdeckung entfernen.
Wenn das Terminal Board eingesetzt worden ist, den Griff des Terminal Boards halten und dieses in Pfeilrichtung herausziehen.

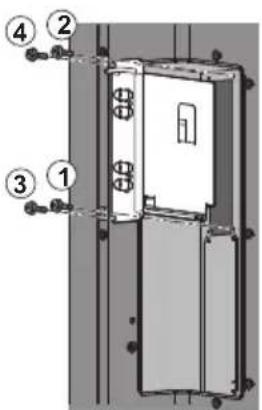

2 Das Terminal Board installieren.
1) Das Terminal Board entlang der Nute einsetzen und bis ans Ende einschieben.
2) Das Terminal Board mit den vier entfernten Schrauben in der Reihenfolge ①, ③, ②, ④ befestigen.
- Bei jedem Steckplatz erfolgt die Befestigung mit 4 Schrauben (2 Schrauben für jeweils rechts bzw. links). Darum ist die Anzahl der erforderlichen Schrauben von der Anzahl der Steckplätze abhängig. Unbedingt darauf achten, dass alle Schrauben fest angezogen werden.

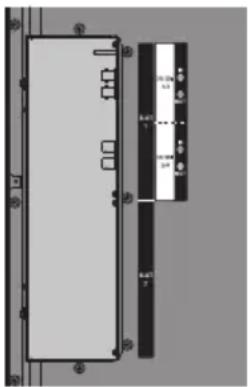

3 Das Displayanschluss-Beschriftungsetikett anbringen.
Von der Rückseite des Displayanschluss-Beschäftungsetiketts (im Lieferumfang) die Trennfolie entfernen und das Beschäftungsetikett auf der Rückseite des Hauptgeräts anbringen.
- Auf die korrekte Position und Richtung des Beschriftungsetiketts achten.
- Das Displayanschluss-Beschriftungsetikett neben dem SLOT-Beschriftungsetikett anbringen, indem Sie die obere linke Ecke des Displayanschluss-Beschriftungsetiketts an der oberen rechten Ecke des SLOT-Beschriftungsetiketts ausrichten, das auf der Rückseite des Displays angebracht ist.
- Wird dieses Terminal Board gegen ein anderes Terminal Board ausgetauscht, sollte der Kunde das ausgetauschte Terminal Board für Reparatur- oder Wartungszwecke aufbewahren.
Video- und Audiosignale, die von diesem Terminal Board unterstützt werden

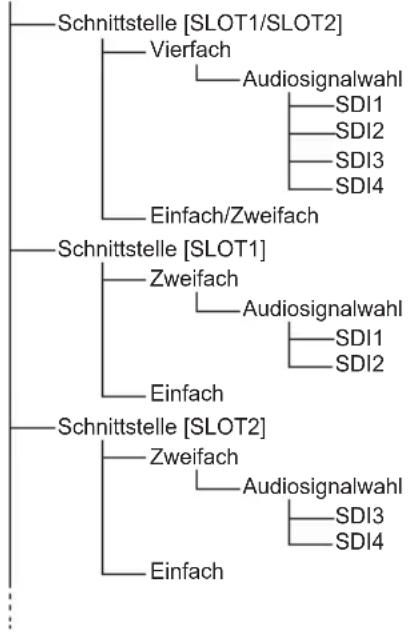

Einfach, Zweifach und Vierfach auf der Schnittstelle bedeuten Folgendes.
Einfach: Unabhängiger Eingang für SDI1 oder SDI2 von SLOT1, oder SDI3 oder SDI4 von SLOT2
Zweifach: Eingang zum Kombinieren von SDI1 mit SDI2 von SLOT1, oder zum Kombinieren von SDI3 mit SDI4 von SLOT2
Vierfach: Eingang zum Kombinieren aller SDI1 und SDI2 von SLOT1, und zum Kombinieren von SDI3 und SDI4 von SLOT2
*1: 1/1.001 wird auch unterstützt.
*2: 2 Terminal Boards sind erforderlich.
■ Tabelle unterstützter SDI-Eingangssignal-Formate
| Schnittstelle (Einfach / Zweifach / Vierfach) | Format | 4K-Teilung (SQUARE / INTERLEAVE) | SDI-Modus (1,5G HD-SDI / 3G Stufe A / 3G Stufe B-DL / 3G Stufe B-DS) | Sampling-Struktur (4:2:2 / 4:4:4) | Bit-Tiefe (8 Bit / 10 Bit / 12 Bit) | Farbraum (YCBCR / RGB / XYZ) |
| Einfach SD | (525 / 59,94i) 422 8 / 10 YCBCR | |||||
| Einfach SD | (625 / 50i) 422 8 / 10 YCBCR | |||||
| Einfach | 1 280 x 720 / 50p | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Stufe A / 3G Stufe B-DL | 444 | 8 / 10 YCBCR/ RGB | ||||
| Einfach | 1 280 x 720 / 60p1 | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Stufe A / 3G Stufe B-DL | 444 | 8 / 10 YCBCR/ RGB | ||||
| Einfach 1 920 x 1 080 / 24PsF *1 | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | ||
| 3G Stufe A / 3G Stufe B-DL | 422 | 12 | YCBCR | |||
| 444 | 8 / 10 / 12 | YCBCR/ RGB | ||||
| Einfach | 1 920 x 1 080 / 25PsF | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Stufe A / 3G Stufe B-DL | 422 | 12 | YCBCR | |||
| 444 | 8 / 10 / 12 | YCBCR/ RGB | ||||
| Einfach 1 920 x 1 080 / 30PsF *1 | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | ||
| 3G Stufe A / 3G Stufe B-DL | 422 | 12 | YCBCR | |||
| 444 | 10 / 12 | YCBCR/ RGB | ||||
| Einfach | 1 920 x 1 080 / 50i | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Stufe A / 3G Stufe B-DL | 422 | 12 | YCBCR | |||
| 444 | 8 / 10 / 12 | YCBCR/ RGB | ||||
| Einfach | 1 920 x 1 08O / 60l1 | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Stufe A / 3G Stufe B-DL | 422 | 12 | YCBCR | |||
| 444 | 8 / 10 / 12 | YCBCR/ RGB | ||||
| Einfach | 1 920 x 1 08D / 24p*1 | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Stufe A / 3G Stufe B-DL | 422 | 12 | YCBCR | |||
| 444 | 8 / 10 / 12 | YCBCR/ RGB | ||||
| Einfach | 1 920 x 1 090 / 25p | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Stufe A / 3G Stufe B-DL | 422 | 12 | YCBCR | |||
| 444 | 8 / 10 / 12 | YCBCR/ RGB | ||||
| Einfach | 1 920 x 1 08C / 30p*1 | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Stufe A / 3G Stufe B-DL | 422 | 12 | YCBCR | |||
| 444 | 8 / 10 / 12 | YCBCR/ RGB | ||||
| Einfach | 1 920 x 1080 / 50p | 3G Stufe A / 3G Stufe B-DL | 422 8 / 10 YC | BCR | ||
| Schnittstelle (Einfach / Zweifach / Vierfach) | Format | 4K-Teilung (SQUARE / INTERLEAVE) | SDI-Modus(1,5G HD-SDI / 3G Stufe A / 3G Stufe B-DL / 3G Stufe B-DS) | Sampling-Struktur(4:2:2 / 4:4:4) | Bit-Tiefe(8 Bit / 10 Bit / 12 Bit) | Farbraum(YCBr / RGB / XYZ) |
| Einfach 1 920 x 1 080 / 60p *1 | 3G Stufe A / 3G Stufe B-DL | 422 8 / 10 YCBr | ||||
| Einfach 2 048 x 1 080 / 24PsF *1 | 3G Stufe A / 3G Stufe B-DL | 422 12 YCBr | YCBr / RGB / XYZ | |||
| Einfach 2 048 x 1 080 / 25PsF | 3G Stufe A / 3G Stufe B-DL | 422 12 YCBr | YCBr / RGB / XYZ | |||
| Einfach 2 048 x 1 080 / 30PsF *1 | 3G Stufe A / 3G Stufe B-DL | 422 12 YCBr | YCBr / RGB / XYZ | |||
| Einfach 2 048 x 1 080 / 24p *1 | 1,5G HD | SDI 422 8 / 10 YCBr | ||||
| 3G Stufe A / 3G Stufe B-DL | 422 12 YCBr | YCBr / RGB / XYZ | ||||
| Einfach 2 048 x 1 080 / 25p | 1,5G HD | SDI 422 8 / 10 YCBr | BCR | |||
| 3G Stufe A / 3G Stufe B-DL | 422 12 YCBr | YCBr / RGB / XYZ | ||||
| Zweifach 1 920 x 1 080 / 24PsF *1 | 1,5G HD-SDI | 422 12 YCBr | YCBr / RGB | |||
| 444 | 8 / 10 / 12 | |||||
| Zweifach 1 920 x 1 080 / 25PsF | 1,5G HD-SDI | 422 12 YCBr | YCBr / RGB | |||
| 444 | 8 / 10 / 12 | |||||
| Zweifach 1 920 x 1 080 / 30PsF *1 | 1,5G HD-SDI | 422 12 YCBr | YCBr / RGB | |||
| 444 | 10 / 12 | |||||
| Zweifach 1 920 x 1 080 / 50i | 1,5G HD-SDI | 422 12 YCBr | BCR | |||
| 444 | 8 / 10 / 12 | |||||
| Zweifach 1 920 x 1 080 / 60i1 | 1,5G HD-SDI | 422 12 YCBr | YCBr / RGB | |||
| 444 | 8 / 10 / 12 | |||||
| Zweifach 1 920 x 1 080 / 24p1 | 1,5G HD-SDI | 422 12 YCBr | ||||
| 444 | 8 / 10 / 12 | |||||
| Zweifach 1 920 x 1 080 / 25p | 1,5G HD-SDI | 422 12 YCBr | YCBr / RGB | |||
| 444 | 8 / 10 / 12 | |||||
| Zweifach 1 920 x 1 080 / 30p1 | 1,5G HD-SDI | 422 12 YCBr | YCBr / RGB | |||
| 444 | 8 / 10 / 12 | |||||
| Zweifach 1 920 x 1 080 / 50p | 1,5G HD-SDI | 422 | 8 / 10 | YCBr | ||
| Zweifach 1 920 x 1 080 / 60p1 | 1,5G HD | SDI 422 8 / 10 YCBr | ||||
| Zweifach 2 048 x 1 080 / 24PsF *1 | 1,5G HD-SDI | 422 12 YCBr | YCBr / RGB / XYZ | |||
| Zweifach 2 048 x 1 080 / 25PsF | 1,5G HD-SDI | 422 12 YCBr | BCR | |||
| YCBr / RGB / XYZ | ||||||
| Zweifach 2 048 x 1 080 / 30PsF *1 | 1,5G HD-SDI | 422 12 YCBr | YCBr / RGB / XYZ | |||
| Zweifach 2 048 x 1 080 / 24p1 | 1,5G HD-SDI | 422 12 YCBr | YCBr / RGB / XYZ | |||
| Zweifach 2 048 x 1 080 / 25p | 1,5G HD-SDI | 422 12 YCBr | YCBr / RGB / XYZ | |||
| Zweifach 3 840 x 2 160 / 24PsF *1 | SQUARE | 3G Stufe B-DS | 422 8 / 10 YCBr | |||
| Zweifach 3 840 x 2 160 / 25PsF | 3G Stufe B-DS | 422 | 8 / 10 | YCBr | ||
| Zweifach 3 840 x 2 160 / 30PsF *1 | 3G Stufe B-DS | 422 8 / 10 YCBr | ||||
| Schnittstelle (Einfach / Zweifach / Vierfach) | Format | 4K-Teilung (SQUARE / INTERLEAVE) | SDI-Modus(1,5G HD-SDI / 3G Stufe A / 3G Stufe B-DL / 3G Stufe B-DS) | Sampling-Struktur(4:2:2 / 4:4:4) | Bit-Tiefe(8 Bit / 10 Bit / 12 Bit) | Farbraum(YCBCR / RGB / XYZ) |
| Zweifach 3 | 840 x 2 160 / 24p *1 | DS 422 8 / 10 SQUARE / INTERLEAVE | 3G Stufe B-DS 422 8 / 10 | YC | BCR | |
| Zweifach 3 | 840 x 2 160 / 25p 3G Stufe B | CBCR | ||||
| Zweifach 3 | 840 x 2 160 / 30p *1 | 3G Stufe B-DS 422 8 / 10 | YCBCR | |||
| Zweifach 4 | 096 x 2 160 / 24p *1 | 3G Stufe B-DS 422 8 / 10 | YCBCR | |||
| Zweifach 4 | 096 x 2 160 / 25p 3G Stufe B | DS 422 8 / 10 | CBCR | |||
| Zweifach 4 | 096 x 2 160 / 30p *1 | 3G Stufe B-DS 422 8 / 10 | YCBCR | |||
| Vierfach*2 | 3 840 x 2 160 / 24PsF*1 | SQUARE | 1,5G HD-SDI 422 8 / 10 | YC | BCR | |
| 3G Stufe A / 3G Stufe B-DL | 422 12 YC | BCR | ||||
| 444 | 8 / 10 / 12 YCBCR / RGB | |||||
| Vierfach*2 | 3 840 x 2 160 / 25PsF | 1,5G HD-SDI 422 8 / 10 | YCBCR | |||
| 3G Stufe A / 3G Stufe B-DL | 422 12 YC | BCR | ||||
| 444 | 8 / 10 / 12 YCBCR / RGB | |||||
| Vierfach*2 | 3 840 x 2 160 / 30PsF*1 | 1,5G HD-SDI 422 8 / 10 | YCBCR | |||
| 3G Stufe A / 3G Stufe B-DL | 422 12 YC | BCR | ||||
| 444 | 8 / 10 / 12 YCBCR / RGB | |||||
| Vierfach*2 | 3 84O x 2 160 / 24p*1 | SQUARE / INTERLEAVE | 1,5G HD-SDI 422 8 / 10 | YC | BCR | |
| 3G Stufe A / 3G Stufe B-DL | 422 12 YC | BCR | ||||
| 444 | 8 / 10 / 12 RGB | |||||
| Vierfach*2 | 3 840 x 2 160 / 25p | 1,5G HD-SDI 422 8 / 10 | YCBCR | |||
| 3G Stufe A / 3G Stufe B-DL | 422 12 YC | BCR | ||||
| 444 | 8 / 10 / 12 RGB | |||||
| Vierfach*2 | 3 840 x 2 160 / 30p*1 | 1,5G HD-SDI 422 8 / 10 | YCBCR | |||
| 3G Stufe A / 3G Stufe B-DL | 422 12 YC | BCR | ||||
| 444 | 8 / 10 / 12 RGB | |||||
| Vierfach*2 | 3 840 x 2.160 / 50p | 3G Stufe A / 3G Stufe B-DL | 422 8 / 10 YCBCR | |||
| Vierfach*2 | 3 840 x 2 160 / 60p*1 | SQUARE / INTERLEAVE | 3G Stufe A / 3G Stufe B-DL | 422 8 / 10 YC | BCR | |
| Vierfach*2 | 4 096 x 2 160 / 24p*1 | 1,5G HD-SDI 422 8 / 10 | YCBCR | |||
| 3G Stufe A / 3G Stufe B-DL | 422 12 YCBCR | |||||
| 444 | 8 / 10 / 12 YCBCR / RGB | |||||
| 444 | 12 XYZ | |||||
| Vierfach*2 | 4 096 x 2 160 / 25p | 1,5G HD-SDI 422 8 / 10 | YC | BCR | ||
| 3G Stufe A / 3G Stufe B-DL | 422 12 YCBCR | |||||
| 444 | 8 / 10 / 12 YCBCR / RGB | |||||
| 444 | 12 XYZ | |||||
| Vierfach*2 | 4 096 x 2 160 / 30p*1 | 1,5G HD-SDI 422 8 / 10 | YCBCR | |||
| 3G Stufe A / 3G Stufe B-DL | 422 12 YC | BCR | ||||
| 444 | 8 / 10 / 12 YCBCR / RGB | |||||
| 444 | 12 XYZ | |||||
| Vierfach*2 | 4 096 x 2 160 / 50p | 3G Stufe A / 3G Stufe B-DL | 422 8 / 10 YCBCR | |||
| Vierfach*2 | 4 096 x 2 160 / 60p*1 | 3G Stufe A / 3G Stufe B-DL | 422 8 / 10 YCBCR |
(Hinweis)
- Closed Captioning (C.C) und Time Code (TC) werden nicht unterstützt.
- Wird beim SDI-Eingang ein Kabel eingesteckt oder entfernt, kann die gesamte Bildschirmanzeige für einen Moment gestört werden.
- Feld, Bildfrequenz und Anzahl der vertikalen Zeilen, die in der obigen Tabelle in der Spalte Format angegeben sind, werden automatisch geschaltet und werden nicht im Menü angezeigt.
- Es werden nur die Audiosignale unterstützt, die zu den Signalen multiplext werden, welche in der obigen „Tabelle unterstützter SDI-Eingangssignal-Formate“ gezeigt werden.
• 3G-SDI: Unterstützt 48 kHz, synchron und 16 CH.
• HD-SDI: Unterstützt 48 kHz, synchron und 8 CH.
• SD-SDI: Unterstützt 48 kHz, synchron und 4 CH.
Video-Einstellungen
Wird das Terminal Board in einem kompatiblen Display installiert, können Video- und Audioeinstellungen über das Display durchgeführt werden.
(„SDI-Einstellungen“ bei Menü „Konfiguration“)
Schnittstelle [SLOT1/SLOT2]
Sind 2 Exemplare dieses Terminal Boards installiert, wählen Sie entweder den unabhängigen oder den synchronen Betrieb.
Vierfach: 4K-Anzeige bei 2 Einheiten synchron
Einfach/Zweifach: Unabhängiger Betrieb (Anzeige von Einfach oder Zweifach auf jedem Board)
Schnittstelle [SLOT1]
Wird unabhängiger Betrieb gewählt, wählen Sie als Typ von 2 Eingängen bei SLOT1 entweder Zweifach oder Einfach.
Zweifach: Synchronisiert 2 Eingänge und zeigt das Bild auf 1 Bildschirm.
Einfach: Ohne Synchronisierung der 2 Eingänge wird auf jedem Einzel-Bildschirm das entsprechende Bild angezeigt.
Schnittstelle [SLOT2]
Wird unabhängiger Betrieb gewählt, wählen Sie als Typ von 2 Eingängen bei SLOT2 entweder Zweifach oder Einfach.
Zweifach: Synchronisiert 2 Eingänge und zeigt das Bild auf 1 Bildschirm.
Einfach: Ohne Synchronisierung der 2 Eingänge wird auf jedem Einzel-Bildschirm das entsprechende Bild angezeigt.
Audiosignalwahl
Das Audiossignal auswählen, das zu den SDI-Signalen multiplext wird.
Für Kanalauswahl siehe „Audio anpassen“ in der Betriebsanleitung für das Display.
SDI1: Audiosignal, das auf SDI 1 daraufgesetzt wird
SDI2: Audiosignal, das auf SDI 2 daraufgesetzt wird
SDI3: Audiosignal, das auf SDI 3 daraufgesetzt wird
SDI4: Audiosignal, das auf SDI 4 daraufgesetzt wird
Hinweis
- Wird im Modus Einfach/Zweifach ein SD- oder HD-Signal angezeigt, ist das Audiosignal auf das Signal fixiert, das auf das ausgewählte Signal daraufgesetzt wird.
- Nicht verfügbare Funktionen im Menü sind ausgegraut und können nicht ausgewählt werden. Wird zum Beispiel „Vierfach“ bei „Schnittstelle [SLOT1/SLOT2]“ ausgewählt, dann wird „Schnittstelle [SLOT1]“ oder „Schnittstelle [SLOT2]“ ausgegraut. Die nachfolgend beschriebenen Funktionen sind auf dieselbe Weise angelegt.
Wird zum Beispiel „SD“ bei „Format“ ausgewählt, dann werden „4K-Teilung“ usw. ausgegraut und können nicht ausgewählt werden.

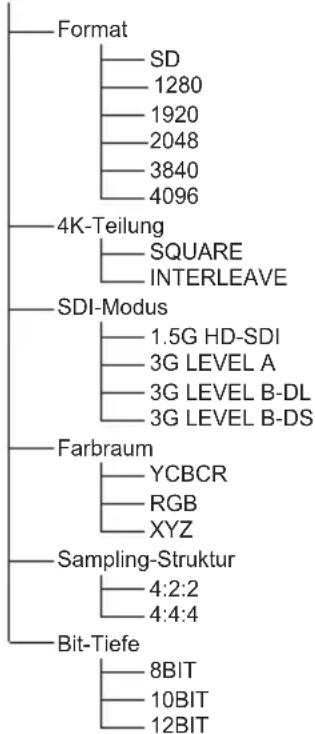

SDI-Einstellungen
Führen Sie für jeden SDI-Eingang die erforderlichen Einstellungen durch.
Nachfolgend sehen Sie ein Einstellbeispiel für SDI 1 (Dasselbe für SDI 2 bis 4 durchführen).
(„SDI-Einstellungen“ - „SDI1-Einstellungen“ im Menü „Konfiguration“)
Format
Das SDI-Signalformat auswählen.
SD: SD-Signal
1280: HD-Signal mit effektiver Pixelanzahl horizontal 1 280, allgemein als 720p bezeichnet
1920: HD-Signal mit effektiver Pixelanzahl horizontal 1 920, allgemein als 1080i oder 1080p bezeichnet
2048: HD-Signal mit effektiver Pixelanzahl horizontal 2 048, allgemein als 2K bezeichnet
3840: 4K-Signal mit effektiver Pixelanzahl horizontal 3 840, allgemein als 4K bezeichnet
4096: 4K-Signal mit effektiver Pixelanzahl horizontal 4 096, allgemein als 4K bezeichnet
4K-Teilung
Die Übertragungsmethode für das 4K-Format auswählen.
Das Schnittstellenformat des SDI-Signals auswählen.
1.5G HD-SDI: HD-SDI Formate mit 1,5 GHz
3G LEVEL A: HD-SDI Format mit 3 GHz STUFE A
3G LEVEL B-DL: HD-SDI Format mit 3 GHz STUFE B-DL (DUAL LINK)
3G LEVEL B-DS: HD-SDI Format mit 3 GHz STUFE B-DS (DUAL STREAM)
Farbraum
Die Anzeigemethode für den Farbraum auswählen.
RGB: R/G/B-Signale für Primärfarben
XYZ: Farbmetrische X/Y/Z-Signale
Sampling-Struktur
Beim SDI-Signal die Samplingrate des Helligkeitssignals und des Farbdifferenzsignals auswählen.
4:2:2: Die Samplingrate für das Y Signal, die Signale C B und CR lautet 4:2:2.
4:4:4: Die Samplingrate für das Y Signal, die Signale C B und CR lautet 4:4:4, oder die Samplingrate für die Signale R/G/B oder die Signale X/Y/Z lautet 4:4:4.
Bit-Tiefe
Die Quantifizierungs-Bitrate für das SDI-Signal auswählen.
8BIT: 8 Bit
10BIT: 10 Bit
12BIT: 12 Bit
Audio-Einstellungen
Wird das Terminal Board in einem kompatiblen Display installiert, können Audioeinstellungen für das Terminal Board über das Display durchgeführt werden.
Um die Einstellungen durchzuführen, wählen Sie im Hauptmenü „Ton“.
Gruppenwahl
Bei den SDI-Signalen aus 16 Kanälen die Audiogruppe auswählen.
Kanal 1-8: Auswahl von Kanal 1 bis Kanal 8.
Kanal 9-16: Auswahl von Kanal 9 bis Kanal 16.
Linker Kanal
Den Kanal von SDI-Audio auswählen, der über den linken Kanal ausgegeben werden soll.
Wird „Kanal 1-8“ bei „Gruppenwahl“ ausgewählt, kann
der Kanal im Bereich von Kanal 1 bis 8 ausgewählt werden.
Wird „Kanal 9-16“ bei „Gruppenwahl“ ausgewählt, kann der Kanal im Bereich von Kanal 9 bis 16 ausgewählt werden.
Rechter Kanal
Den Kanal von SDI-Audio auswählen, der über den rechten Kanal ausgegeben werden soll.
Wird „Kanal 1-8“ bei „Gruppenwahl“ ausgewählt, kann der Kanal im Bereich von Kanal 1 bis 8 ausgewählt werden.
Wird „Kanal 9-16“ bei „Gruppenwahl“ ausgewählt, kann der Kanal im Bereich von Kanal 9 bis 16 ausgewählt werden.
Hinweis
- Die Audioausgabe wird ausgesetzt, wenn andere Signale zugeführt werden als die, welche von diesem Terminal Board unterstützt werden (Seite 21).
- Die Audioausgabe wird ausgesetzt, wenn Kanäle ausgewählt werden, die nicht zum SDI-Signal multiplext werden.
- Falls bei SDI-Signalen Probleme auftreten, werden folgende Fehlermeldungen angezeigt.
Nichtunterstütztes Signal:
Das zugeführte Signal wird vom Gerät nicht unterstützt.
Kein Signal:
Es ist kein Signal zugeführt worden.
NO ID:
Die Payload-ID ist nicht daraufgesetzt worden.
ID:
Die Payload ID stimmt nicht mit der H/V-Angabe (Horizontal/Vertikal) des SDI-Signals überein.
CRCC:
EYE usw. sind beim Übertragungssystem nicht geöffnet, und ein CRCC Fehler ist gefunden worden. (Eine mögliche Ursache: Es wird kein Hochfrequenzkabel wie 5CFB verwendet.)
