MANUALE UTENTE TYTBN03G PANASONIC
Istruzioni per l'uso
Per uso professionale
- Prima di collegare, utilizzare o regolare questo apparecchio, leggere attentamente le presenti istruzioni.
- Conservare poi il manuale per ogni eventuale futura consultazione.
Mode d'emploi
Precauzioni di sicurezza
(da osservare scrupolosamente)
AVVERTENZA
Prima di installare, rimuovere o spostare questo apparecchio, assicurarsi di spegnere lo schermo ed estrarre la spina dalla presa.
- In caso contrario, esiste il rischio di folgorazioni o malfunzionamenti.
Non tentare di smontare o modificare questo apparecchio.
- Tali azioni potrebbero causare incendi, folgorazioni o errori di funzionamento.
Evitare di bagnare l'unità e che l'umidità penetri nell'unità.
• Tali azioni potrebbero causare incendi o folgorazioni.
Tenere le viti di montaggio lontano dalla portata dei bambini.
- L'ingestione accidentale di una vite può causare effetti dannosi per l'organismo.
- Se ciò dovesse verificarsi, contattare immediatamente un medico.
In caso di presenza di fumo, odori sgradevoli o rumori sospetti, staccare immediatamente la spina dalla presa.
- L'utilizzo del prodotto in condizioni anomale può causare incendi o folgorazioni.
- Spegnere immediatamente l'alimentazione e rimuovere la spina dalla presa. Quindi, contattare il rivenditore per l'assistenza.
Per l'installazione o la rimozione dell'apparecchio, contattare il centro di assistenza designato.
ATTENZIONE
Non posizionare l'apparecchio in luoghi soggetti a fumi e vapori grassi, o dove l'umidità o la polvere raggiungono livelli elevati.
- Olio, umidità e polvere potrebbero trasmettere elettricità e provocare incendi.
Non mettere il prodotto in luoghi esposti alla luce diretta del sole o soggetti a temperature estremamente elevate.
- L'interno di un'auto o il bagagliaio possono divenire più caldi di quanto si crede (raggiungendo una temperatura pari o superiore ai 60 °C circa) soprattutto in piena estate.
Non lasciare mai l'apparecchio.
- L'involucro esterno o i componenti interni potrebbero danneggiarsi o potrebbero verificarsi incendi.
Controllare lo stato di installazione circa una volta l'anno.
- Se l'apparecchio non viene installato correttamente, potrebbe cadere e provocare lesioni.
Precauzioni per l'uso
Non toccare direttamente con le mani il connettore di questo apparecchio.
- Potrebbero verificarsi scariche elettrostatiche in grado di distruggere i componenti. Tali scariche possono essere generate anche dall'elettricità proveniente da indumenti e corpo umano. Per scaricare l'elettricità statica, toccare un oggetto metallico, ad esempio un mobile di metallo, prima di toccare l'apparecchio.
Assicurarsi di utilizzare gli accessori specificati, come un cavo di collegamento.
- In caso contrario, possono verificarsi malfunzionamenti o errori di funzionamento.
Le illustrazioni e le immagini in questo manuale hanno fini esplicativi e potrebbero differire dal prodotto reale.
Accessori
Controllare che i seguenti accessori siano inclusi.
< > indica la quantità.
Etichetta dello schermo del terminale <1>
Viti <4>
(applicare questa etichetta sul coperchio posteriore)
- Conservare le viti come parti di ricambio. Utilizzarle se le viti di montaggio del coperchio dello slot vengono smarrite.
• Linee guida della coppia di serraggio: 60 N·cm o meno
Nota
- Smaltire adeguatamente il materiale di imballaggio dopo aver estratto l'apparecchio.
- Tenere i componenti di piccole dimensioni lontano dalla portata dei bambini.

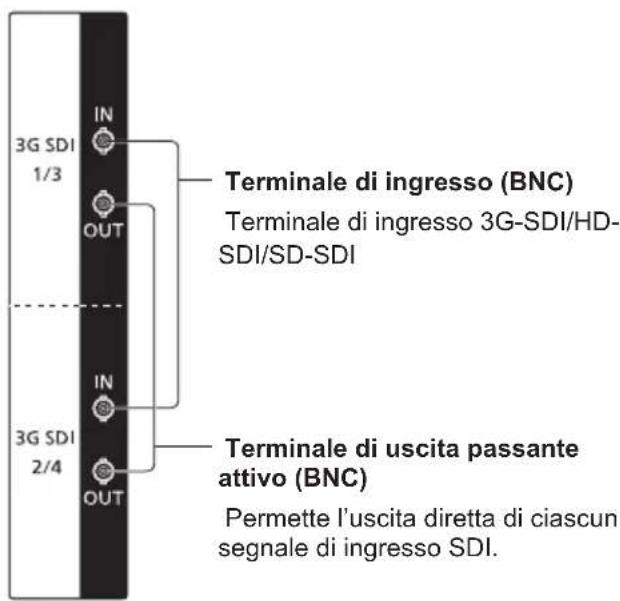

Terminali
- Utilizzare un cavo 5CFB o un equivalente per collegare il terminale SDI.
- Quando lo schermo LCD si trova nella modalità standby, l'uscita passante attivo viene arrestata.
- I terminali SLOT1 sono assegnati a 3G-SDI1 e 3G-SDI2 e, allo stesso modo, i terminali SLOT2 sono assegnati a 3G-SDI3 e 3G-SDI4.
- Se si verifica un errore CRCC (pagina 30), verificare il cavo da utilizzare.
Sostituzione della scheda per terminale
Questa scheda per terminale supporta la serie LQ (non può essere installata negli schermi compatibili con SLOT2.0).
Contattare il centro di assistenza designato per la sostituzione.
Procedere come segue.
Nota
- Assicurarsi di spegnere l'unità display e i dispositivi collegati, estrarre la spina dalla presa e scollegare i cavi dallo schermo.
- Quando si monta o si rimuove la scheda per terminale, fare in modo che la parte metallica non danneggi il coperchio posteriore o l'etichetta dello schermo.
1 Rimuovere il coperchio dello slot o della scheda per terminale dall'unità display.
Rimuovere le (4) viti di montaggio del coperchio dello slot dalla parte posteriore dell'unità display.
Quando la scheda per terminale è montata, afferrare la maniglia della scheda per terminale ed estrarla nella direzione indicata dalla freccia.

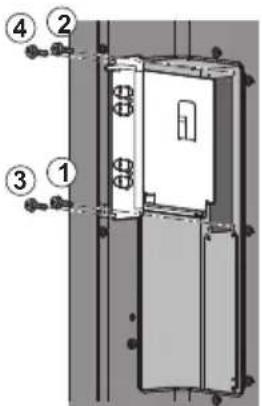

2 Montare la scheda per terminale.
1) Inserire la scheda nella scanalatura e premere fino al completo inserimento.
2) Fissare la scheda per terminale con le quattro viti rimosse seguendo l'ordine ①, ③, ②, ④.
- Per ciascuno slot, vengono applicate 4 viti (2 viti per l'estremità destra e 2 viti per l'estremità sinistra). Pertanto, il numero di viti necessarie può variare in funzione del numero di slot per l'inserimento. Verificare attentamente che le viti siano saldamente serrate.

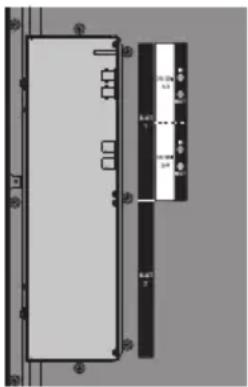

3 Applicare l'etichetta dello schermo del terminale.
Rimuovere il separatore sul retro dell'etichetta dello schermo del terminale (incluso) e applicarlo sul retro dell'unità principale.
- Verificare attentamente che la posizione e l'orientamento siano corretti.
- Fissare l'etichetta dello schermo del terminale accanto all'etichetta dello schermo SLOT allineando l'angolo in alto a sinistra dell'etichetta dello schermo del terminale all'angolo in alto a destra dell'etichetta dello schermo SLOT apposta sul retro dell'unità.
- Quando una scheda per terminale viene sostituita con questa, il cliente dovrà conservare la scheda sostituita per interventi futuri di riparazione o manutenzione.
Segnali video/audio supportati da questa scheda per terminale

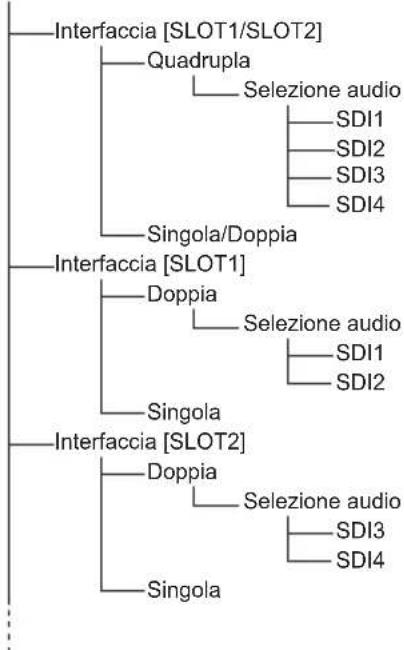

Singola, Doppia e Quadrupla presenti nell'interfaccia hanno i seguenti significati.
Singola: ingresso indipendente per SDI1 o SDI2 dello SLOT1, oppure per SDI3 o SDI4 dello SLOT2
Doppia: ingresso che unisce SDI1 e SDI2 dello SLOT1 o SDI3 e SDI4 dello SLOT2
Quadrupla: ingresso che unisce tutti SDI1 ed SDI2 dello SLOT1, ed SDI3 ed SDI4 dello SLOT2
■ Tabella del formato del segnale di ingresso SDI supportato
*1: è supportato anche 1/1,001.
*2: sono richieste 2 unità di questa scheda per terminale.
| Interfaccia(Singola /Doppia /Quadrupla) | Formato | Divisione 4K(SQUARE /INTERLEAVE) | Modalità SDI(1,5G HD-SDI /3G Livello A /3G Livello B-DL /3G Livello B-DS) | Struttura dicampionamento(4:2:2 / 4:4:4) | Profonditàin bit(8 bit / 10 bit /12 bit) | Spazio colore(YCBCR / RGB /XYZ) |
| Singola SD (525 / 59,94i) 422 8 / 10 YCBCR | ||||||
| Singola SD (625 / 50i) 422 8 / 10 YCBCR | ||||||
| Singola | 1 280 x 720 / 50p | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Livello A /3G Livello B-DL | 444 | 8 / 10 YCBCR / RGB | ||||
| Singola | 1 280 x 720 / 60p*1 | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Livello A /3G Livello B-DL | 444 | 8 / 10 YCBCR / RGB | ||||
| Singola | 1 920 x 1 080 / 24PsF*1 | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Livello A /3G Livello B-DL | 422 | 12 | YCBCR | |||
| 444 | 8 / 10 / 12 | YCBCR / RGB | ||||
| Singola | 1 920 x 1 080 / 25PsF | 1,5G HD-SDI | 422 8 / 10 YC | BCR | ||
| 3G Livello A /3G Livello B-DL | 422 | 12 | YCBCR | |||
| 444 | 8 / 10 / 12 | YCBCR / RGB | ||||
| Singola | 1 920 x 1 080 / 30PsF*1 | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Livello A /3G Livello B-DL | 422 | 12 | YCBCR | |||
| 444 | 10 / 12 | YCBCR / RGB | ||||
| Singola | 1 920 x 1 080 / 50i | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Livello A /3G Livello B-DL | 422 | 12 | YCBCR | |||
| 444 | 8 / 10 / 12 | YCBCR / RGB | ||||
| Singola | 1 920 x 1 080 / 60^*1 | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Livello A /3G Livello B-DL | 422 | 12 | YCBCR | |||
| 444 | 8 / 10 / 12 | YCBCR / RGB | ||||
| Singola | 1 920 x 1 080 / 24p^*1 | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Livello A /3G Livello B-DL | 422 | 12 | YCBCR | |||
| 444 | 8 / 10 / 12 | YCBCR / RGB | ||||
| Singola | 1 920 x 2 1 080 / 25p | 1,5G HD-SDI | 422 8 / 10 YC | BCR | ||
| 3G Livello A /3G Livello B-DL | 422 | 12 | YCBCR | |||
| 444 | 8 / 10 / 12 | YCBCR / RGB | ||||
| Singola | 1 920 x 1 08O / 30p^*1 | 1,5G HD-SDI | 422 | 8 / 10 | YCBCR | |
| 3G Livello A /3G Livello B-DL | 422 | 12 | YCBCR | |||
| 444 | 8 / 10 / 12 | YCBCR / RGB | ||||
| Singola | 1 920 x1 080 / 50p | 3G Livello A /3G Livello B-DL | 422 8 / 10 YC | BCR | ||
| Singola | 1 920 x 1 080 / 60p^*1 | 3G Livello A /3G Livello B-DL | 422 8 / 10 YCBCR | |||
| Interfaccia(Singola /Doppia/Quadrupla) | Formato | Divisione 4K(SQUARE /INTERLEAVE) | Modalità SDI(1,5G HD-SDI /3G Livello A /3G Livello B-DL /3G Livello B-DS) | Struttura dicampionamento(4:2:2 / 4:4:4) | Profonditàin bit(8 bit / 10 bit12 bit) | Spazio colore(YCBCR / RGB /XYZ) |
| Singola 2 048 | x 1 080 / 24PsF *1 | 3G Livello A /3G Livello B-DL | 422 12 YC | BCR | ||
| YCBCR / RGB /XYZ | ||||||
| Singola 2 048 | x 1 080 / 25PsF | 3G Livello A /3G Livello B-DL | 422 12 YCBCR | YCBCR / RGB /XYZ | ||
| Singola 2 048 | x 1 080 / 30PsF *1 | 3G Livello A /3G Livello B-DL | 422 12 YC | BCR | ||
| YCBCR / RGB /XYZ | ||||||
| Singola 2 048 | x 1 080 / 24p *1 | 1,5G HD | SDI 422 8 / 10 | YCBCR | ||
| 3G Livello A /3G Livello B-DL | 422 12 YC | BCR | ||||
| YCBCR / RGB /XYZ | ||||||
| Singola 2 048 | x 1 080 / 25p | 1,5G HD | SDI 422 8 / 10 | YCBCR | ||
| 3G Livello A /3G Livello B-DL | 422 12 YCBCR | YCBCR / RGB /XYZ | ||||
| Doppia 1 920 | x 1 080 / 24PsF *1 | 1,5G HD-SDI | 422 12 YCBCR | |||
| 444 | 8 / 10 / 12 | YCBCR / RGB | ||||
| Doppia 1 920 | x 1 080 / 25PsF | 1,5G HD-SDI | 422 12 YC | BCR | ||
| 444 | 8 / 10 / 12 | YCBCR / RGB | ||||
| Doppia 1 920 | x 1 080 / 30PsF *1 | 1,5G HD-SDI | 422 12 YCBCR | |||
| 444 | 10 / 12 | YCBCR / RGB | ||||
| Doppia | 1 920 x 1 080 / 50i | 1,5G HD-SDI | 422 12 YC | BCR | ||
| 444 | 8 / 10 / 12 | YCBCR / RGB | ||||
| Doppia | 1 920 x 1 080 / 60*1 | 1,5G HD-SDI | 422 12 YCBCR | |||
| 444 | 8 / 10 / 12 | YCBCR / RGB | ||||
| Doppia | 1 920 x 1 080 / 24p*1 | 1,5G HD-SDI | 422 12 YCBCR | |||
| Doppia | 1 920 x 1 080 / 25p | 1,5G HD-SDI | 422 12 YC | BCR | ||
| 444 | 8 / 10 / 12 | YCBCR / RGB | ||||
| Doppia | 1 920 x 1 080 / 30p*1 | 1,5G HD-SDI | 422 12 YCBCR | |||
| 444 | 8 / 10 / 12 | YCBCR / RGB | ||||
| Doppia | 1 920 x 1 080 / 50p | 1,5G HD-SDI 422 8 / 10 YC | BCR | |||
| Doppia | 1 920 x 1 080 / 60p*1 | 1,5G HD | SDI 422 8 / 10 | YCBCR | ||
| Doppia 2 048 | x 1 080 / 24PsF *1 | 1,5G HD-SDI | 422 12 YCBCR | |||
| YCBCR / RGB /XYZ | ||||||
| Doppia 2 048 | x 1 080 / 25PsF | 1,5G HD-SDI | 422 12 YCBCR | |||
| YCBCR / RGB /XYZ | ||||||
| Doppia 2 048 | x 1 080 / 30PsF *1 | 1,5G HD-SDI | 422 12 YCBCR | |||
| YCBCR / RGB /XYZ | ||||||
| Doppia | 2 048 x 1 080 / 24p*1 | 1,5G HD-SDI | 422 12 YCBCR | |||
| YCBCR / RGB /XYZ | ||||||
| Doppia | 2 048 x 1 080 / 25p | 1,5G HD-SDI | 422 12 YCBCR | |||
| YCBCR / RGB /XYZ | ||||||
| Doppia 3 840 | x 2 160 / 24PsF *1 | SQUARE | 3G Livello B-DS 422 8 / 10 | YCBCR | ||
| Doppia | 3 840 x 2 160 / 25PsF | 3G Livello B-DS | 422 | 8 / 10 | YCBCR | |
| Doppia 3 840 | x 2 160 / 30PsF *1 | 3G Livello B-DS 422 8 / 10 | YCBCR | |||
| Doppia | 3 840 x 2 160 / 24p*1 | SQUARE /INTERLEAVE | 3G Livello B-DS 422 8 / 10 | YC | BCR | |
| Doppia | 3 840 x 2 160 / 25p | 3G Livello B-DS | 422 | 8 / 10 | YCBCR | |
| Doppia | 3 840 x 2 160 / 30p*1 | 3G Livello B-DS 422 8 / 10 | YCBCR | |||
| Doppia | 4 096 x 2 160 / 24p*1 | 3G Livello B-DS 422 8 / 10 | YCBCR | |||
| Doppia | 4 096 x 2 160 / 25p | 3G Livello B-DS | 422 | 8 / 10 | YCBCR | |
| Doppia | 4 096 x 2 160 / 30p*1 | 3G Livello B-DS 422 8 / 10 | YCBCR | |||

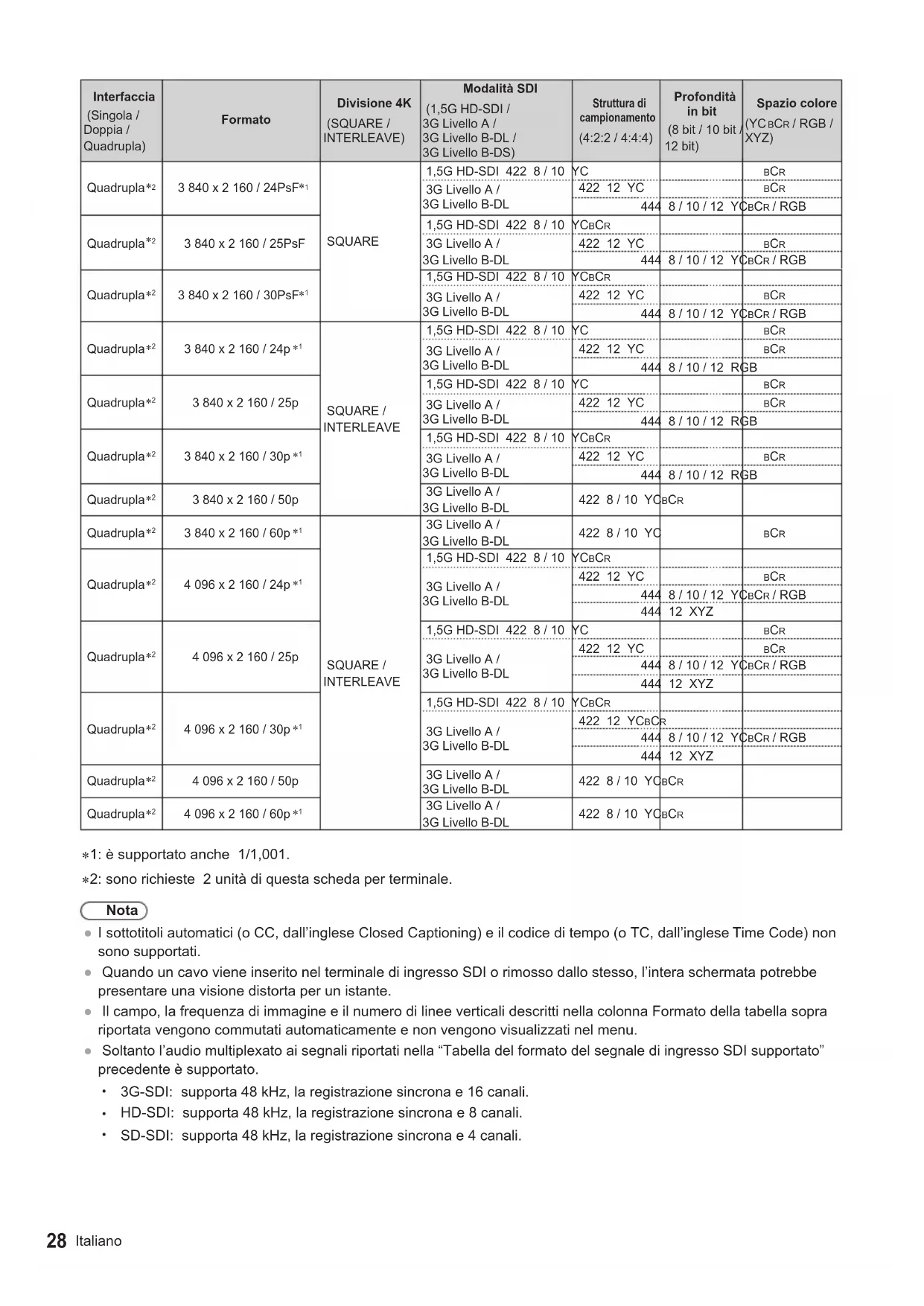

| Interfaccia (Singola / Doppia / Quadrupla) | Formato | Divisione 4K (SQUARE / INTERLEAVE) | Modalità SDI(1,5G HD-SDI / 3G Livello A / 3G Livello B-DL / 3G Livello B-DS) | Struttura di campionamento(4:2:2 / 4:4:4) | Profondità in bit(8 bit / 10 bit / 12 bit) | Spazio colore(YCBCR / RGB / XYZ) |
| Quadrupla*2 | 3 840 x 2 160 / 24PsF*1 | SQUARE | 1,5G HD-SDI 422 8 / 10 | YC | BCR | |
| 3G Livello A / 3G Livello B-DL | 422 12 YC | BCR | ||||
| 444 | 8 / 10 / 12 YC | CBCR / RGB | ||||
| Quadrupla*2 | 3 840 x 2 160 / 25PsF | 1,5G HD-SDI 422 8 / 10 | YCBCR | |||
| 3G Livello A / 3G Livello B-DL | 422 12 YC | BCR | ||||
| 444 | 8 / 10 / 12 YC | CBCR / RGB | ||||
| Quadrupla*2 | 3 840 x 2 160 / 30PsF*1 | 1,5G HD-SDI 422 8 / 10 | YCBCR | |||
| 3G Livello A / 3G Livello B-DL | 422 12 YC | BCR | ||||
| 444 | 8 / 10 / 12 YC | CBCR / RGB | ||||
| Quadrupla*2 | 3 810 x 2 160 / 24p*1 | SQUARE / INTERLEAVE | 1,5G HD-SDI 422 8 / 10 | YC | BCR | |
| 3G Livello A / 3G Livello B-DL | 422 12 YC | BCR | ||||
| 444 | 8 / 10 / 12 RGB | |||||
| Quadrupla*2 | 3 840 x 2 160 / 25p | 1,5G HD-SDI 422 8 / 10 | YC | BCR | ||
| 3G Livello A / 3G Livello B-DL | 422 12 YC | BCR | ||||
| 444 | 8 / 10 / 12 RGB | |||||
| Quadrupla*2 | 3 840 x 2 2 160 / 30p*1 | 1,5G HD-SDI 422 8 / 10 | YCBCR | |||
| 3G Livello A / 3G Livello B-DL | 422 12 YC | BCR | ||||
| 444 | 8 / 10 / 12 RGB | |||||
| Quadrupla*2 | 3 840 x 2 160 / 50p | 3G Livello A / 3G Livello B-DL | 422 8 / 10 YC | BCR | ||
| Quadrupla*2 | 3 840 x 2 160 / 60p*1 | SQUARE / INTERLEAVE | 3G Livello A / 3G Livello B-DL | 422 8 / 10 YC | BCR | |
| Quadrupla*2 | 4 096 x 2 160 / 24p*1 | 1,5G HD-SDI 422 8 / 10 | YCBCR | |||
| 3G Livello A / 3G Livello B-DL | 422 12 YC | BCR | ||||
| 444 | 8 / 10 / 12 YC | CBCR / RGB | ||||
| 444 | 12 XYZ | |||||
| Quadrupla*2 | 4 096 x 2 160 / 25p | 1,5G HD-SDI 422 8 / 10 | YC | BCR | ||
| 3G Livello A / 3G Livello B-DL | 422 12 YC | BCR | ||||
| 444 | 8 / 10 / 12 YC | CBCR / RGB | ||||
| 444 | 12 XYZ | |||||
| Quadrupla*2 | 4 096 x 2 160 / 30p*1 | 1,5G HD-SDI 422 8 / 10 | YCBCR | |||
| 3G Livello A / 3G Livello B-DL | 422 12 YCBCR | |||||
| 444 | 8 / 10 / 12 YC | CBCR / RGB | ||||
| 444 | 12 XYZ | |||||
| Quadrupla*2 | 4 096 x 2 160 / 50p | 3G Livello A / 3G Livello B-DL | 422 8 / 10 YC | BCR | ||
| Quadrupla*2 | 4 096 x 2 160 / 60p*1 | 3G Livello A / 3G Livello B-DL | 422 8 / 10 YC | BCR | ||
Nota
- I sottotitoli automatici (o CC, dall'inglese Closed Captioning) e il codice di tempo (o TC, dall'inglese Time Code) non sono supportati.
- Quando un cavo viene inserito nel terminale di ingresso SDI o rimosso dallo stesso, l'intera schermata potrebbe presentare una visione distorta per un istante.
- Il campo, la frequenza di immagine e il numero di linee verticali descritti nella colonna Formato della tabella sopra riportata vengono commutati automaticamente e non vengono visualizzati nel menu.
- Soltanto l'audio multiplexato ai segnali riportati nella “Tabella del formato del segnale di ingresso SDI supportato” precedente è supportato.
• 3G-SDI: supporta 48 kHz, la registrazione sincrona e 16 canali.
• HD-SDI: supporta 48 kHz, la registrazione sincrona e 8 canali.
• SD-SDI: supporta 48 kHz, la registrazione sincrona e 4 canali.
Impostazioni video
Se l'installazione di questa scheda per terminale avviene in uno schermo compatibile, le impostazioni video e audio possono essere effettuate utilizzando lo schermo.
("Impostazioni SDI" per il menu "Approntamento")
Interfaccia [SLOT1/SLOT2]
Selezionare la modalità indipendente o sincrona quando sono collegate 2 unità di questa scheda.
Quadrupla: schermo 4K sincronizzando le 2 unità
Singola/Doppia: Operazione indipendente (schermo Singola o Doppia su ciascuna scheda)
Interfaccia [SLOT1]
Quando è selezionata la modalità indipendente, scegliere il tipo di 2 ingressi per lo SLOT1 tra Doppia o Singola.
Doppia: sincronizza i 2 ingressi e mostra l'immagine in 1 schermata.
Singola: mostra le rispettive immagini in ogni singola schermata senza sincronizzare i 2 ingressi.
Interfaccia [SLOT2]
Quando è selezionata la modalità indipendente, scegliere il tipo di 2 ingressi per lo SLOT2 tra Doppia o Singola.
Doppia: sincronizza i 2 ingressi e mostra l'immagine in 1 schermata.
Singola: mostra le rispettive immagini in ogni singola schermata senza sincronizzare i 2 ingressi.
Selezione audio
Selezionare il segnale audio multiplexato ai segnali SDI. Per la selezione del canale, consultare la sezione "Regolazione dell'audio" riportata nel manuale d'uso dello schermo.
SDI1: segnale audio sovrapposto al segnale SDI 1
SDI2: segnale audio sovrapposto al segnale SDI 2
SDI3: segnale audio sovrapposto al segnale SDI 3
SDI4: segnale audio sovrapposto al segnale SDI 4
Nota
- Quando il segnale SD o il segnale HD viene visualizzato in modalità "Singola/Doppia", il segnale audio rimane fisso sul segnale sovrapposto al segnale selezionato.
- Le funzioni che appaiono inattive nel menu non sono disponibili e non possono essere selezionate. Ad esempio, quando si seleziona "Quadrupla" per "Interfaccia [SLOT1/SLOT2]", la funzione "Interfaccia [SLOT1]" o "Interfaccia [SLOT2]" è inattiva. Le funzioni descritte più avanti sono state create seguendo la stessa procedura.
Ad esempio, quando si seleziona "SD" per "Formato", la funzione "Divisione 4K" o le altre funzioni simili sono inattive e non possono essere selezionate.

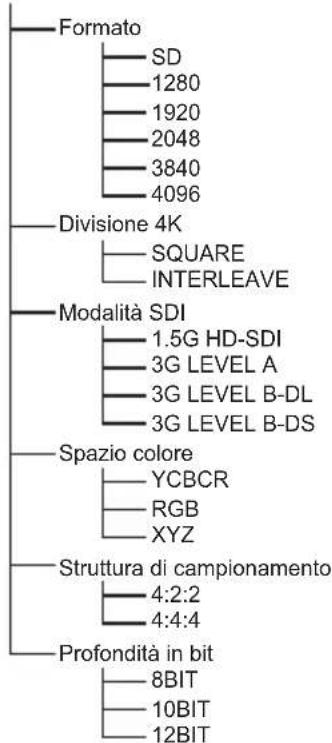

Impostazioni SDI
Impostare ciascun terminale di ingresso SDI.
Di seguito si fornisce un esempio di impostazione per SDI 1 (seguire la stessa procedura per SDI 2, 3 e 4).
("Impostazioni SDI" - "Impostazioni SDI1" per il menu "Approntamento")
Formato
Selezionare il formato del segnale SDI.
SD: segnale SD
1280: segnale HD con 1 280 pixel orizzontali effettivi, comunemente noto come 720p
1920: segnale HD con 1 920 pixel orizzontali effettivi, comunemente noto come 1080i o 1080p
2048: segnale HD con 2 048 pixel orizzontali effettivi, comunemente noto come 2K
3840: segnale 4K con 3 840 pixel orizzontali effettivi, comunemente noto come 4K
4096: segnale 4K con 4 096 pixel orizzontali effettivi, comunemente noto come 4K
Divisione 4K
Selezionare il metodo di trasmissione per il formato 4K.
SQUARE: metodo di divisione in quadranti
INTERLEAVE: metodo di divisione interlacciata in 2 campioni
Modalità SDI
Selezionare il formato dell'interfaccia del segnale SDI.
1.5G HD-SDI: formati HD-SDI con 1,5 GHz
Selezionare il metodo di visualizzazione per lo spazio cromatico.
YCBCR: segnale di luminosità Y, segnale € per la differenza cromatica, segnale CR per la differenza cromatica
RGB: segnali R/G/B per i colori primari
XYZ: segnali X/Y/Z colorimetrici
Struttura di campionamento
Selezionare la frequenza di campionamento dei segnali di luminosità e di differenza cromatica per il segnale SDI.
4:2:2: la frequenza di campionamento per il segnale Y e per i segnali C B e C R è 4:2:2.
4:4:4: la frequenza di campionamento per il segnale Y e per i segnali C B e C R è 4:4:4 o la frequenza di campionamento per i segnali R/G/B o X/Y/Z è 4:4:4.
Profondità in bit
Selezionare la frequenza di quantizzazione per il segnale SDI.
8BIT: 8 bit
10BIT: 10 bit
12BIT: 12 bit
Impostazioni audio
Se l'installazione di questa scheda per terminale avviene in uno schermo compatibile, le relative impostazioni audio possono essere effettuate utilizzando lo schermo.
È possibile effettuare le impostazioni dalla sezione "Audio" nel menu dell'unità principale.
Selezione gruppo
Selezionare il gruppo audio da 16 canali per i segnali SDI.
Canale 1-8: selezionare dal canale 1 al canale 8.
Canale 9-16: selezionare dal canale 9 al canale 16.
Canale sinistro
Selezionare il canale dell'audio SDI da inviare al canale sinistro.
Quando si seleziona “Canale 1-8” per “Selezione gruppo”, si può selezionare un canale da 1 a 8.
Quando si seleziona "Canale 9-16" per "Selezione gruppo", si può selezionare un canale da 9 a 16.
Canale destro
Selezionare il canale dell'audio SDI da inviare al canale destro.
Quando si seleziona “Canale 1-8” per “Selezione gruppo”, si può selezionare un canale da 1 a 8.
Quando si seleziona "Canale 9-16" per "Selezione gruppo", si può selezionare un canale da 9 a 16.
Nota
- Se i segnali immessi sono diversi da quelli supportati da questa scheda per terminale (pagina 28), l'audio in uscita può interrompersi.
- Se si selezionano canali non multiplexati al segnale SDI, l'audio in uscita può interrompersi.
- Se si verifica un problema relativo ai segnali SDI, vengono visualizzati i seguenti messaggi di errore.
Segnale non supportato:
il segnale di ingresso non è supportato da questa unità.
No Segnale:
non è stato immesso alcun segnale.
NO ID:
il payload ID non è stato identificato.
ID:
il payload ID non corrisponde alle informazioni H/V (orizzontale/verticale) del segnale SDI.
CRCC:
l'OCCHIO o gli altri elementi potrebbero non essere aperti nel sistema di trasmissione e potrebbe comparire un errore di codice di controllo a ridondanza ciclica (tra le possibili cause potrebbe esserci il mancato utilizzo di un cavo ad alta frequenza, come il 5CFB).
