РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Diana PL60T Lelit

TEMPERATURSTEUERUNG MACHINE A’ CAFE ESPRESSO PROFESSIONNELLE AVEC PID ПРФЕСИОНАЛЬНАЯ КОФЕВАРКА ЭСПРЕССО С PID ДЛЯ ИСПОЛЬЗОВАНИЯ МОЛОТОГО КОФЕ/ ТАБЛЕТИРОВАННОГО КОФЕ23

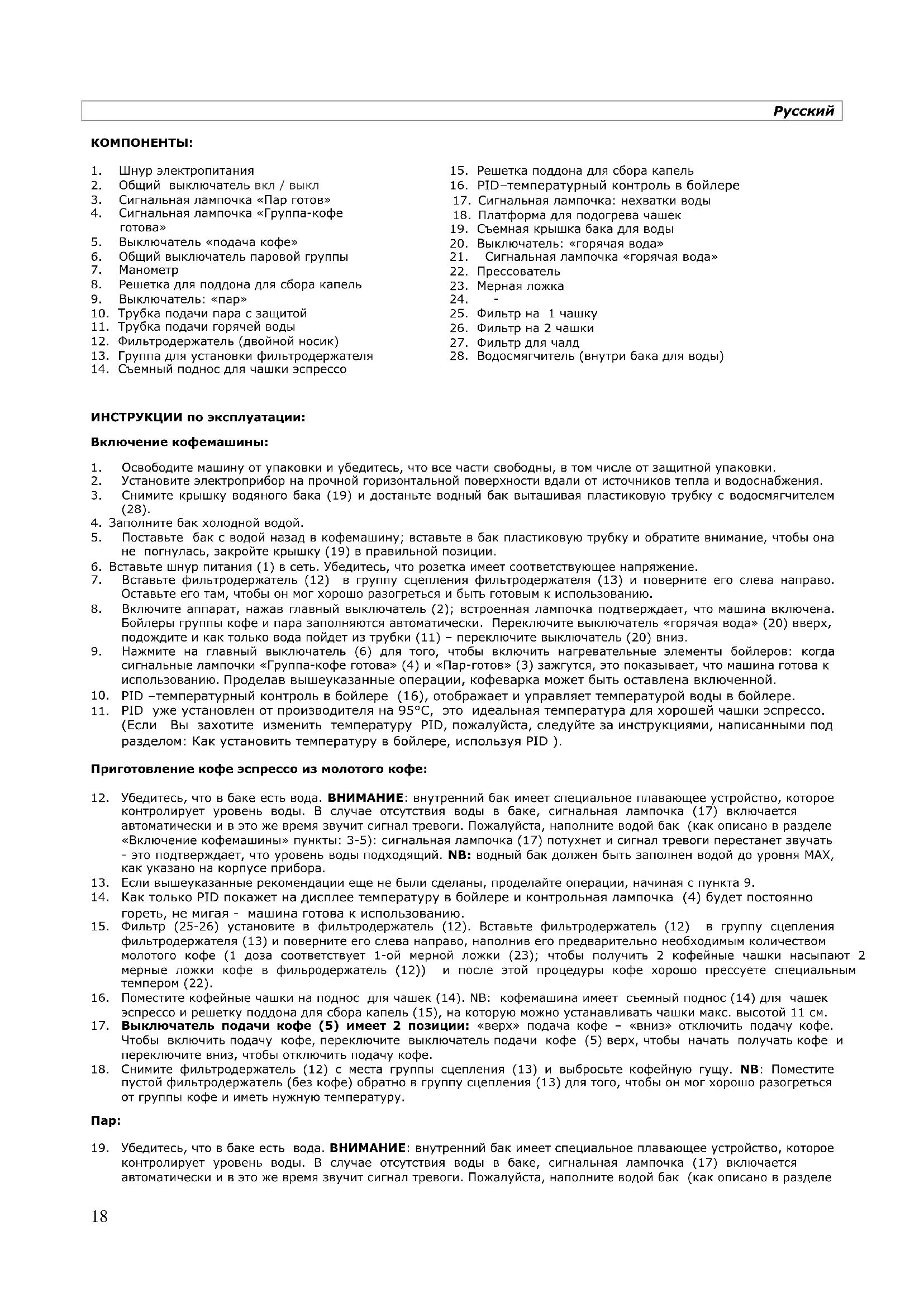

1. Шнур электропитания

2. Общий выключатель вкл / выкл

3. Сигнальная лампочка «Пар готов»

4. Сигнальная лампочка «Группа-кофе

5. Выключатель «подача кофе»

6. Общий выключатель паровой группы

8. Решетка для поддона для сбора капель

9. Выключатель: «пар»

10. Трубка подачи пара с защитой

11. Трубка подачи горячей воды

12. Фильтродержатель (двойной носик)

13. Группа для установки фильтродержателя

14. Съемный поднос для чашки эспрессо

15. Решетка поддона для сбора капель

PID–температурный контроль в бойлере

17. Сигнальная лампочка: нехватки воды

18. Платформа для подогрева чашек

19. Съемная крышка бака для воды

20. Выключатель: «горячая вода»

21. Сигнальная лампочка «горячая вода»

25. Фильтр на 1 чашку

26. Фильтр на 2 чашки

28. Водосмягчитель (внутри бака для воды)

ИНСТРУКЦИИ по эксплуатации: Включение кофемашины:

1. Освободите машину от упаковки и убедитесь, что все части свободны, в том числе от защитной упаковки.

2. Установите электроприбор на прочной горизонтальной поверхности вдали от источников тепла и водоснабжения.

3. Снимите крышку водяного бака (19) и достаньте водный бак выташивая пластиковую трубку с водосмягчителем

4. Заполните бак холодной водой.

5. Поставьте бак с водой назад в кофемашину; вставьте в бак пластиковую трубку и обратите внимание, чтобы она

не погнулась, закройте крышку (19) в правильной позиции.

6. Вставьте шнур питания (1) в сеть. Убедитесь, что розетка имеет соответствующее напряжение.

7. Вставьте фильтродержатель (12) в группу сцепления фильтродержателя (13) и поверните его слева направо.

Оставьте его там, чтобы он мог хорошо разогреться и быть готовым к использованию.

8. Включите аппарат, нажав главный выключатель (2); встроенная лампочка подтверждает, что машина включена.

Бойлеры группы кофе и пара заполняются автоматически. Переключите выключатель «горячая вода» (20) вверх, подождите и как только вода пойдет из трубки (11) – переключите выключатель (20) вниз.

9. Нажмите на главный выключатель (6) для того, чтобы включить нагревательные элементы бойлеров: когда

сигнальные лампочки «Группа-кофе готова» (4) и «Пар-готов» (3) зажгутся, это показывает, что машина готова к использованию. Проделав вышеуказанные операции, кофеварка может быть оставлена включенной.

PID –температурный контроль в бойлере (16), отображает и управляет температурой воды в бойлере.

PID уже установлен от производителя на 95°C, это идеальная температура для хорошей чашки эспрессо. (Если Вы захотите изменить температуру PID, пожалуйста, следуйте за инструкциями, написанными под разделом: Как установить температуру в бойлере, используя PID ).

Приготовление кофе эспрессо из молотого кофе:

Убедитесь, что в баке есть вода. ВНИМАНИЕ: внутренний бак имеет специальное плавающее устройство, которое контролирует уровень воды. В случае отсутствия воды в баке, сигнальная лампочка (17) включается автоматически и в это же время звучит сигнал тревоги. Пожалуйста, наполните водой бак (как описано в разделе «Включение кофемашины» пункты: 3-5): сигнальная лампочка (17) потухнет и сигнал тревоги перестанет звучать - это подтверждает, что уровень воды подходящий. NB: водный бак должен быть заполнен водой до уровня MAX, как указано на корпусе прибора.

Если вышеуказанные рекомендации еще не были сделаны, проделайте операции, начиная с пункта 9.

Как только PID покажет на дисплее температуру в бойлере и контрольная лампочка (4) будет постоянно гореть, не мигая - машина готова к использованию.

Фильтр (25-26) установите в фильтродержатель (12). Вставьте фильтродержатель (12) в группу сцепления фильтродержателя (13) и поверните его слева направо, наполнив его предварительно необходимым количеством молотого кофе (1 доза соответствует 1-ой мерной ложки (23); чтобы получить 2 кофейные чашки насыпают 2 мерные ложки кофе в фильродержатель (12)) и после этой процедуры кофе хорошо прессуете специальным темпером (22).

Поместите кофейные чашки на поднос для чашек (14). NB: кофемашина имеет съемный поднос (14) для чашек эспрессо и решетку поддона для сбора капель (15), на которую можно устанавливать чашки макс. высотой 11 см.

Выключатель подачи кофе (5) имеeт 2 позиции: «верх» подача кофе – «вниз» отключить подачу кофе. Чтобы включить подачу кофе, переключите выключатель подачи кофе (5) верх, чтобы начать получать кофе и переключите вниз, чтобы отключить подачу кофе.

Снимите фильтродержатель (12) с места группы сцепления (13) и выбросьте кофейную гущу. NB: Поместите пустой фильтродержатель (без кофе) обратно в группу сцепления (13) для того, чтобы он мог хорошо разогреться от группы кофе и иметь нужную температуру.

Убедитесь, что в баке есть вода. ВНИМАНИЕ: внутренний бак имеет специальное плавающее устройство, которое контролирует уровень воды. В случае отсутствия воды в баке, сигнальная лампочка (17) включается автоматически и в это же время звучит сигнал тревоги. Пожалуйста, наполните водой бак (как описано в разделе19

«Включение кофемашины» пункты: 3-5): сигнальная лампочка (17) потухнет и сигнал тревоги перестанет звучать - это подтверждает, что уровень воды подходящий. NB: водный бак должен быть заполнен водой до уровня MAX, как указано на корпусе прибора.

Включите паровую группу, нажав на главный выключатель пара (6) (только в том случае, если это еще не было сделано): когда сигнальная лампочка (3) загорится, кофемашина набрала нужную температуру и готова производить пар.

Поместите чашку с жидкостью, под трубку подачи пара (10) для для взбивания.

Переключите паровой выключатель (9) следя за тем, чтобы насадка трубки пара всегда оставалась, погруженной в жидкость. Это поможет Вам избежать возможных горячих брызг напитка.

Переключите паровой выключатель (9) снова, для остановки подачи пара и выньте трубку (10) из жидкости.

Трубка подачи пара (10) может быть чрезвычайно горячей, поэтому прикасаться к ней нужно только за резиновую

Очистьте паровую трубку (10) обычной влажной тряпкой. Горячая вода:

Убедитесь, что в баке есть вода. ВНИМАНИЕ: внутренний бак имеет специальное плавающее устройство, которое контролирует уровень воды. В случае отсутствия воды в баке, сигнальная лампочка (17) включается автоматически и в это же время звучит сигнал тревоги. Пожалуйста, наполните водой бак (как описано в разделе «Включение кофемашины» пункты: 3-5): сигнальная лампочка (17) потухнет и сигнал тревоги перестанет звучать - это подтверждает, что уровень воды подходящий. NB: водный бак должен быть заполнен водой до уровня MAX, как указано на корпусе прибора.

Как только PID покажет на дисплее температуру в бойлере и контрольная лампочка (4) будет постоянно гореть, не мигая - машина готова к использованию

Поместите емкость под трубку горячей воды (11) и переключите выключатель горячей воды (20), загорится лампочка (21), подтверждая работу. Как только Вы получите нужное Вам количество горячей воды, снова переключите выключатель (20), чтобы закрыть подачу горячей воды.

После слития горячей воды, всегда проверяйте воду в баке и если это необходимо доливайте ее, как это описано в пункте 24.

КАК УСТАНОВИТЬ ТЕМПЕРАТУРУ КОТЛА С ПОМОЩЬЮ PID: Температура PID был установлена производителем этой кофеварки на 95°C для производства кофе. Чтобы изменить температуру, пожалуйста, поступайте следующим образом: - нажмите на кнопку - дисплей покажет надпись “ PRG ” , после этого нажмите один раз на кнопку дисплей покажет температуру воды в бойлере и далее Вы можете менять температуру, управляя кнопками и , уменьшая или увеличивая ее.

- через 3 секунды, после последнего нажима кнопки, PID запомнит, выставленную Вами температуру и покажет ее на

- значение температуры может быть установлено начиная с min. температуры 80C ° до max. 130C °. NB: если температура установлена слишком высокая, сделан запрос на приготовление кофе, дисплей начнет

ПОЛЕЗНЫЕ СОВЕТЫ: - Фильтры на 1 порцию (25), 2 порции (26) и для таблетированного кофе (27) не имеют необходимости быть вымытыми после каждого пользования. Важно постоянно проверять, чтобы не были забиты дырочки

- Чтобы достигнуть высоких результатов, советуем предварительно подогревать чашки на специальной платформе (18), которая работает только когда электроприбор включен. - PID уже установлен производителем на правильной температуре для превосходного кофе эспрессо. Вовремя нагревания и производства кофе или выдачи воды, температура может колебаться (+/-10/12°C). Также, внесено предупреждение: после 108°C дисплей PID показывает температуру мигая периодически; это нормально, и это предупреждает пользователя, что кофе не будет хорош, если будет сделан с такой высокой температурой.

Повседневный уход и меры предосторожности: - Рекомендуется регулярно промывать трубку выдачи пара (10). - Для работ по чистки рекомендуем пользоваться простой тканью, увлажненной водой. - Не оставляйте электроприбор в местах воздействия атмосферных явлений - Не погружайте электроприбор в воду. - Функционирование электроприбора должно происходить под контролем взрослого человека, электроприбор держать подальше от детей. - Не мыть фильтры и фильтродержатель в посудомоечной машине.

Во время работы, некоторые части корпуса кофемашины могут нагреваться до высокой температуры: пожалуйста, будьте осторожны, не обожгите руки.20

ВНИМАНИЕ: Кофемашина оборудована водным баком 2.7 л. с водным датчиком нехватки воды, сигнальной лампочкой (17), а также сигналом тревоги. Сигнал тревоги при запуске машины без воды отлияаеься от сигнала нехватки воды при нормальном функционировании. Восстановление приемлемого уровня воды выключает сигнал тревоги и сигнальную лампочку нехватки воды (17). Если вода заканчивается во время функционирования, датчик воды позволит еще в течение 15сек. работать, чтобы закончить приготовление кофе; после приготовления кофе, водный бак должен быть заполнен водой до максимального уровня, указанного на корпусе прибора. Мы рекомендуем внимательно читать инструкцию по пользованию электроприбора и периодически контролировать уровень воды в контейнере. Водосмягчитель в комплекте (он вставлен в пластиковую трубку, внутри бака для воды): один из способов смягчения воды для эспрессо машины. Он защищает машину от накипи. Водосмягчитель должен быть заменен в зависимости от жесткости воды и ее потреблением, в соответствии с ниже приведенной таблицой:

10°F 90 lt 20°F 45 lt 27°F 35 lt 35°F 23 lt 45°F 20 lt NB: Водосягчитель, должен быть заменен, как указанно выше, в противном случае известняковые остатки могут повредить кофеварку (гарантия не распространяется на такого вида поломки) Технические характеристики: Напряжение: 220-230В Нагревательный элемент для кофе: 1000 Вт- Нагревательный элемент для пара: 1200 Вт Давление насоса на кофе: 12/15 бар Насос Ulka в бойлере для кофе: 48W- Насос Ulka в бойлере для пара: 21W Регулирование PID: от 80°C до 130°C Объем резервуара для воды: 2,7 л. Объем бойлера для кофе: 250 мл - Объем бойлера для пара: 400 мл Размеры: 30x30x42 см.; Вес: 10,5 кг Функционирование: кофе молотый и таблетированный (чалды)21

Устранение неполадок: Благодарим и поздравляем Вас с приобретением нашей продукции, которая сконструирована по последним технологическим новшествам. Тщательно следуя простым операциям по корректному пользованию нашего электроприбора и в соответствии с предписаниями по безопасности, указанными в настоящей инструкции, Вы сможете получить максимальную отдачу и уверенность в надежности этой продукции на многие года. Ниже предлагается практическая таблица, в которой воспроизведены встречающиеся неполадки и их быстрое разрешение. ПРОБЛЕМА ПРИЧИНА РЕШЕНИЕ Кофе холодный

1. Машина не достигла необходимой

2. Фильтродержатель не был

предварительно подогрет.

3. Чашки не были предварительно

1. Следовать указаниям инструкции в раздел

«Включение кофемашины» и «Приготовление кофе эспрессо из молотого кофе»

2. Фильтродержатель должен быть подогреваться

одновременно с водой, см. раздел «Включение кофемашины»

3. Подогреть чашки на предназначенной для

этого платформе для подогрева чашек (18)

4. Обратиться в ЦЕНТР ТЕХОБСЛУЖИВАНИЯ

Кофе выходит слишком

1. Недостаточно кофе в фильтре

2. Кофе не достаточно хорошо

3. Кофе просроченный или

1. Увеличить кофейную дозу в фильтре

2. Увеличить прессование кофе

3. Используйте другую кофейную смесь

Кофе выходит между группой выдачи и фильтродержателем

1. Фильродержатель плохо вставлен

2. Передозировка кофе в фильтре

3. Края фильродержателя не чистые

4. Прокладка в группе выдачи

1. Правильно вставьте фильтродержатель

2. Уменьшить количество кофе

3. Очистить от остатков кофе края

4. Обратиться в ЦЕНТР ТЕХОБСЛУЖИВАНИЯ

Кофе выходит по каплям

1. Передозировка кофе в фильтре

2. Кофе слишком сильно спрессован

1. Уменьшить количество кофе в фильтре

2. Уменьшить прессовку кофе

Машина не производит пар, даже когда лампочка пар готов (6 и

1. Микронасос не функционирует

2. Засорен проход пара в носике

3. Нехватка воды в резервуаре

2. Прочистить с помощью иголки носик трубки

3. См. раздел «Включение машины»

Машина не работает, и сигнальная лампочка напряжения не

1. Нет электропитания

2. Вилка шнура электропитания плохо

3. Поврежден шнур электропитания

1. Восстановить электропитание

2. Вставить правильно вилку в электророзетку

3. Обратиться в ЦЕНТР ТЕХОБСЛУЖИВАНИЯ для

УКАЗАНИЯ ПО ПРАВИЛЬНОЙ УТИЛИЗАЦИИ ИЗДЕЛИЯ В СООТВЕТСТВИИ С ЕВРОПЕЙСКОЙ ДЕРЕКТИВОЙ 2002/96/ЕС По окончании срока службы, электроприбор не следует помещать в общий контейнер с мусорными отходами. Его можно сдать в специальные центры по сбору дифференциальных отходов, предоставленных административными муниципалитетами, или в специализированные фирмы, которые занимаются таким обслуживанием. Раздельная переработка электроприборов позволяет избежать возможные негативные последствия, возникающие из-за не соответствующей переработки отходов, для окружающей среды и здоровья общества. Дает возможность достигнуть значительной экономии энергии и ресурсов, благодаря повторному использованию материалов изготовления электроприбора. Чтобы подчеркнуть обязательство сдачи электроприбора на раздельную переработку, на изделие нанесена маркировка в виде зачеркнутого передвижного мусорного контейнера.

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ ДИРЕКТИВАМ ЕЭС Gemme Italian Producers srl заявляет с полной ответственностью, что изделие PL60T, к которому относится эта декларация, соответствуют следующим нормам: CEI EN 60335-1, CEI EN 60335-2-15. Заявляет также, что вышеуказанные изделия отвечают требованиям, на основании результатов тестирования по электромагнитной совместимости ЕМС. НОТА: Настоящая декларация теряет свою силу, если в данное оборудование будут внесены какие-либо изменения без нашего официального разрешения. Castegnato, 01/07/2011 Amministratore Delegato

Указанные данные и фотографии могут быть изменены без предварительного предупреждения для улучшения работы кофеварки.22

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Эта продукция защищена гарантийным законом, действующим в стране, где она была продана; конкретная информация о гарантийных сроках может быть дана продавцом/импортером в стране, где продукция была куплена. Продавец/импортер полностью ответственны за эту продукцию. Импортер ответственен за выполнение действующих законов в стране, где распространяет продукт, включая правильную утилизацию продукта по окончании его срока

В европейских странах действуют национальные законы, которые осуществляют деятельность Директивы 44/99/CE24
