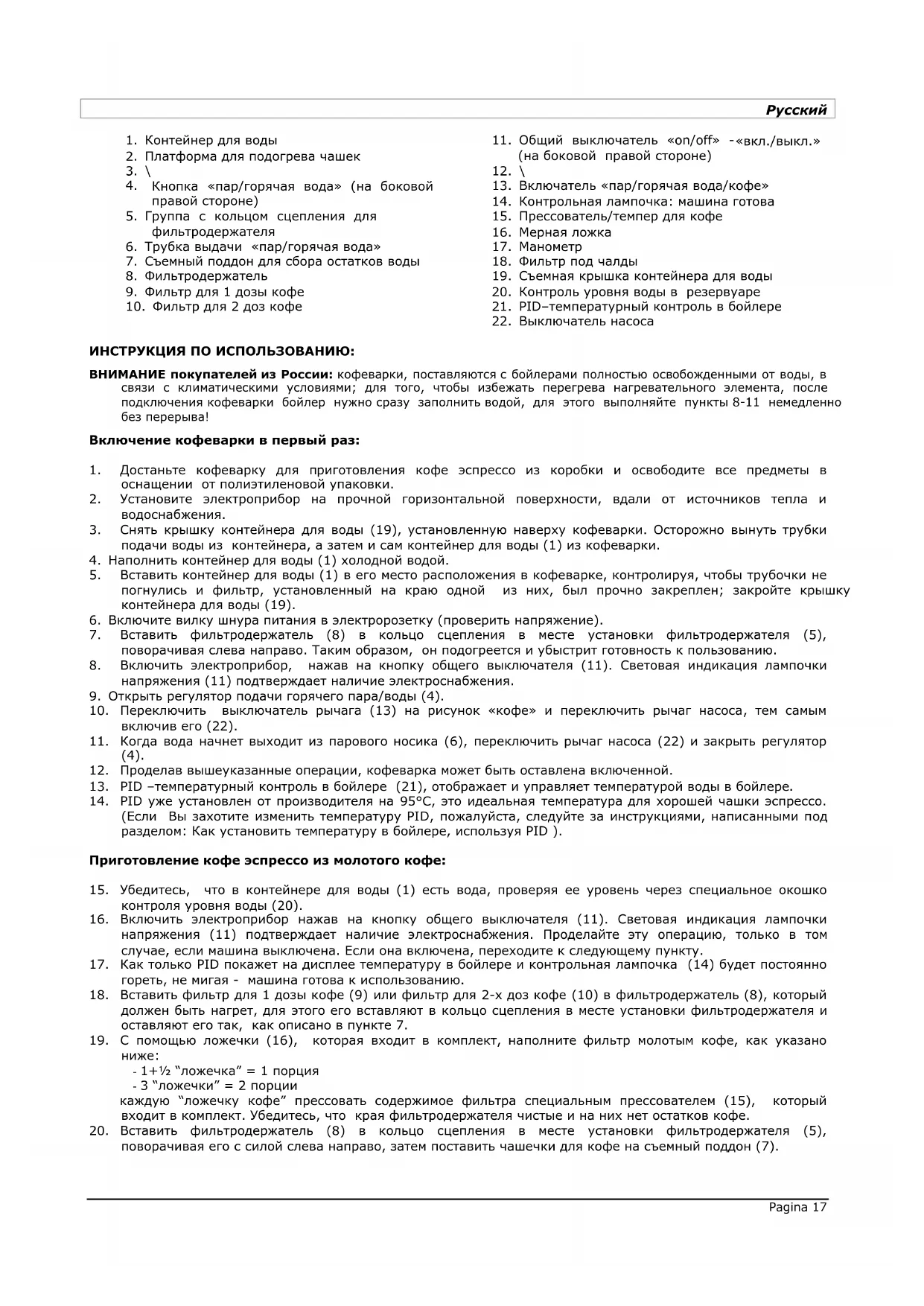

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PL41TEM Lelit

1. Контейнер для воды

2. Платформа для подогрева чашек

Кнопка «пар/горячая вода» (на боковой правой стороне)

5. Группа с кольцом сцепления для

6. Трубка выдачи «пар/горячая вода»

7. Съемный поддон для сбора остатков воды

9. Фильтр для 1 дозы кофе

10. Фильтр для 2 доз кофе

11. Общий выключатель «on/off» -

«вкл./выкл.» (на боковой правой стороне)

13. Включатель «пар/горячая вода/кофе»

14. Контрольная лампочка: машина готова

15. Прессователь/темпер для кофе

18. Фильтр под чалды

19. Съемная крышка контейнера для воды

20. Контроль уровня воды в резервуаре

21. PID–температурный контроль в бойлере

22. Выключатель насоса

ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ: ВНИМАНИЕ покупателей из России: кофеварки, поставляются с бойлерами полностью освобожденными от воды, в связи с климатическими условиями; для того, чтобы избежать перегрева нагревательного элемента, после подключения кофеварки бойлер нужно сразу заполнить водой, для этого выполняйте пункты 8-11 немедленно без перерыва! Включение кофеварки в первый раз:

1. Достаньте кофеварку для приготовления кофе эспрессо из коробки и освободите все предметы в

оснащении от полиэтиленовой упаковки.

2. Установите электроприбор на прочной горизонтальной поверхности, вдали от источников тепла и

3. Снять крышку контейнера для воды (19), установленную наверху кофеварки. Осторожно вынуть трубки

подачи воды из контейнера, а затем и сам контейнер для воды (1) из кофеварки.

4. Наполнить контейнер для воды (1) холодной водой.

5. Вставить контейнер для воды (1) в его место расположения в кофеварке, контролируя, чтобы трубочки не

погнулись и фильтр, установленный на краю одной из них, был прочно закреплен; закройте крышку контейнера для воды (19).

6. Включите вилку шнура питания в электророзетку (проверить напряжение).

7. Вставить фильтродержатель (8) в кольцо сцепления в месте установки фильтродержателя (5),

поворачивая слева направо. Таким образом, он подогреется и убыстрит готовность к пользованию.

8. Включить электроприбор, нажав на кнопку общего выключателя (11). Световая индикация лампочки

напряжения (11) подтверждает наличие электроснабжения.

9. Открыть регулятор подачи горячего пара/воды (4).

10. Переключить выключатель рычага (13) на рисунок «кофе» и переключить рычаг насоса, тем самым

11. Когда вода начнет выходит из парового носика (6), переключить рычаг насоса (22) и закрыть регулятор

12. Проделав вышеуказанные операции, кофеварка может быть оставлена включенной.

13. PID –температурный контроль в бойлере (21), отображает и управляет температурой воды в бойлере.

14. PID уже установлен от производителя на 95°C, это идеальная температура для хорошей чашки эспрессо.

(Если Вы захотите изменить температуру PID, пожалуйста, следуйте за инструкциями, написанными под разделом: Как установить температуру в бойлере, используя PID ). Приготовление кофе эспрессо из молотого кофе:

15. Убедитесь, что в контейнере для воды (1) есть вода, проверяя ее уровень через специальное окошко

контроля уровня воды (20).

16. Включить электроприбор нажав на кнопку общего выключателя (11). Световая индикация лампочки

напряжения (11) подтверждает наличие электроснабжения. Проделайте эту операцию, только в том случае, если машина выключена. Если она включена, переходите к следующему пункту.

17. Как только PID покажет на дисплее температуру в бойлере и контрольная лампочка (14) будет постоянно

гореть, не мигая - машина готова к использованию.

18. Вставить фильтр для 1 дозы кофе (9) или фильтр для 2-х доз кофе (10) в фильтродержатель (8), который

должен быть нагрет, для этого его вставляют в кольцо сцепления в месте установки фильтродержателя и оставляют его так, как описано в пункте 7.

19. С помощью ложечки (16), которая входит в комплект, наполните фильтр молотым кофе, как указано

- 1+½ “ложечка” = 1 порция - 3 “ложечки” = 2 порции каждую “ложечку кофе” прессовать содержимое фильтра специальным прессователем (15), который входит в комплект. Убедитесь, что края фильтродержателя чистые и на них нет остатков кофе.

20. Вставить фильтродержатель (8) в кольцо сцепления в месте установки фильтродержателя (5),

поворачивая его с силой слева направо, затем поставить чашечки для кофе на съемный поддон (7).Pagina 18

21. Переключить выключатель рычага (13) на рисунок «кофе» и включите рычаг насоса (22). Манометр (17)

покажет достигнутое давление, между 8 и 14 барами, это зависит от помола и прессования кофе.

22. По достижении необходимого количества кофе в чашечке, выключите рычаг насоса (22).

23. Снимите фильтродержатель (8) и выбросите из него кофейную гущу. Убедитесь, что фильтродержатель

чист и повторно поместите его в кольцо сцепления (группу), чтобы он постоянно подогревался. Приготовление кофе эспрессо из таблетированного (чалды) кофе:

24. Убедитесь, что в контейнере для воды (1) есть вода, проверяя ее уровень через специальное окошко

контроля уровня воды (20).

25. Включить электроприбор, нажав на кнопку общего выключателя (11). Световая индикация лампочки

напряжения (11) подтверждает наличие электроснабжения. Проделайте эту операцию, только в том случае, если машина выключена. Если кофеварка включена, переходите к следующему пункту.

26. Как только PID покажет на дисплее температуру в бойлере и контрольная лампочка (14) будет постоянно

гореть, не мигая - машина готова к использованию.

27. Вставить фильтр для чалд (18) в фильтродержатель (8), который должен быть нагрет, для этого его

вставляют в кольцо сцепления в месте установки фильтродержателя и оставляют его так, как описано в пункте 7.

28. Аккуратно открыть упаковку таблетированного кофе, стараясь не повредить саму таблетку.

29. Вставить таблетку с кофе в фильтр для таблетированного кофе (18).

30. Вставить фильтродержатель (8) кольцо сцепления в месте установки фильтродержателя (5), поворачивая

его с силой слева направо, затем поставить чашечки для кофе на съемный поддон (7).

31. Переключить выключатель рычага (13) на рисунок «кофе» и включить рычаг насоса (22). Манометр (17)

покажет достигнутое давление, между 8 и 14 барами.

32. По достижении необходимого количества кофе в чашечке, выключить рычаг (22).

33. Снимите фильтродержатель (8) и выбросите из него использованную таблетку.

34. Убедитесь, что в контейнере для воды (1) есть вода, проверяя ее уровень через специальное окошко

контроля уровня воды (20).

35. Включите электроприбор, нажав на кнопку общего выключателя (11). Световая индикация лампочки

напряжения (11) подтверждает наличие электроснабжения. Проделайте эту операцию, только в том случае, если машина выключена. Если кофеварка включена, переходите к следующему пункту.

36. Переключите выключатель рычага (13) на рисунок «пар».

37. Как только сигнальная лампочка загорится (14), машина готова к использованию.

38. Открыть регулятор пара (4). Сначала выйдет немного воды (конденсат) и затем пойдет пар.

39. Подставьте под паровую трубку (6) емкость с взбиваемым молоком и поверните до конца регулятор подачи

40. Когда молоко достаточно взбилось, закройте регулятор пара (4).

41. ВАЖНЫЙ: сразу после того, как Вы взбили молоко, повторно откройте регулятор пара (4) и переключите

рычаг (13) на рисунок «горячая вода» и включите насос (22). Когда вода начнет выходить из паровой трубки (6), закройте регулятор пара (4), одновременно отключите выключатель (22) и переключите выключатель (13) на кофе. Тщательно очистите трубку выдачи воды/пара от молока (6). Эта операция необходима, чтобы восстановить кругооборот воды в трубах кофеварки. Горячая вода:

42. Убедитесь, что в контейнере для воды (1) есть вода, проверяя ее уровень через специальное окошко

контроля уровня воды (20).

43. Включите электроприбор, нажав на кнопку общего выключателя (11). Световая индикация лампочки

напряжения (11) подтверждает наличие электроснабжения. Проделайте эту операцию, только в том случае, если машина выключена. Если кофеварка включена, переходите к следующему пункту.

44. Переключите выключатель рычага (13) на рисунок «горячая вода».

45. Как только PID покажет на дисплее температуру в бойлере и контрольная лампочка (14) будет постоянно

гореть, не мигая - машина готова к использованию.

46. Открыть регулятор пара (4) и включить насос (22).

47. Горячая вода сразу начнет выходить из паровой трубки (6).

48. По достижении желаемого количества воды, выключите насос (22) и закройте регулятор подачи горячего

49. После слития некоторого количества горячей воды из паровой трубки (6), рекомендуется контролировать

наличие воды в контейнере для воды (1) в кофеварке. КАК УСТАНОВИТЬ ТЕМПЕРАТУРУ КОТЛА С ПОМОЩЬЮ PID: Температура PID был установлена производителем этой кофеварки на 95°C для производства кофе. Чтобы изменить температуру, пожалуйста, поступайте следующим образом:Pagina 19

- нажмите на кнопку - дисплей покажет надпись “ PRG ” , после этого нажмите один раз на кнопку дисплей покажет температуру воды в бойлере и далее Вы можете менять температуру, управляя кнопками и , уменьшая или увеличивая ее.

- через 3 секунды, после последнего нажима кнопки, PID запомнит, выставленную Вами температуру и покажет ее на дисплее; - значение температуры может быть установлено начиная с min. температуры 80C ° до max. 130C °. NB: если температура установлена слишком высокая, сделан запрос на приготовление кофе, дисплей начнет

ПОЛЕЗНЫЕ СОВЕТЫ: - Фильтры на 1 порцию (9), 2 порции (10) и для таблетированного кофе (18) не имеют необходимости быть вымытыми после каждого пользования. Важно постоянно проверять, чтобы не были забиты дырочки

- Чтобы достигнуть высоких результатов, советуем предварительно подогревать чашки на специальной платформе (2), которая работает только когда электроприбор включен. - PID уже установлен производителем на правильной температуре для превосходного кофе эспрессо. Вовремя нагревания и производства кофе или выдачи воды, температура может колебаться (+/-10/12°C). Также, внесено предупреждение: после 108°C дисплей PID показывает температуру мигая периодически; это нормально, и это предупреждает пользователя, что кофе не будет хорош, если будет сделан с такой высокой температурой. ПОВСЕДНЕВНЫЙ УХОД И МЕРЫ ПРЕДОСТОРОЖНОСТИ: - Рекомендуется после каждого пользования тщательно промывать трубку выдачи пара (6) и фильтродержатель (8). - Для работ по чистки рекомендуем пользоваться простой влажной тканью. - Не оставлять электроприбор в местах воздействия атмосферных явлений и не погружать в воду. - Функционирование электроприбора должно происходить под контролем взрослого человека, электроприбор держать подальше от детей. - Не мыть фильтры и фильтродержатель в посудомоечной машине. ТЕХНИЧЕСКИЕ ДАННЫЕ: Напряжение: 230В – 50/60Hz; Мощность: 1050 Вт. Время готовности к работе: около 3 минут Давление насоса: 15 бар Регулирование PID: от 80°C до 130°C Объем бочка для воды: 2,7 литра Размеры (ВxШxД): 34*23*27 см Вес: 7.5 кг. Функционирование: молотый кофе и кофе в таблетках PL41TEM/110 – 120V-60 HzPagina 20

РАЗРЕШЕНИЕ ВСТРЕЧАЮЩИХСЯ ПРОБЛЕМ: Благодарим и поздравляем Вас с приобретением нашей продукции, которая сконструирована по последним технологическим новшествам. Тщательно следуя простым операциям по корректному пользованию нашего электроприбора и в соответствии с предписаниями по безопасности указанными в настоящей инструкции, Вы сможете получить максимальную отдачу и быть уверенными в надежности этой продукции по прошествии многих лет. Ниже предлагается практическая таблица, в которой воспроизведены встречающиеся неполадки и их быстрое разрешение. ПРОБЛЕМА ПРИЧИНА РАЗРЕШЕНИЕ Не формируется пенка на кофе

1. Кофейная смесь не подходит к

данному типу кофеварки

2. Не подходит степень помола кофе

3. Не достаточное количество кофе;

указанное манометром (14) давление остается ниже 8 бар

4. Фильтродержатель плохо вставлен

1. Заменить кофейную смесь

2. Поменять степень помола кофе

3. Увеличить кофейную дозу и соразмерно ее

4. Закручивать лучше фильтродержатель

Выходит очень холодный кофе

1. Кофеварка не достигла необходимой

3. Не были подогреты чашки

4. Термостат не работает в заданных

1. Следовать указаниям инструкции в

параграфах «Включение кофеварки» и «Приготовление кофе эспрессо»

2. Фильтродержатель должен быть подогрет

одновременно с водой, см. параграф «Включение кофеварки»

3. Подогреть чашки на предназначенной для

4. Обратиться в ЦЕНТР ТЕХОБСЛУЖИВАНИЯ

1. Кофейный помол очень крупный

2. Не достаточное количество кофе

3. Не достаточно спрессовано

4. Кофе/таблетка старая или не

1. Регулировать кофейный помол на более

2. Увеличить кофейную дозу

3. Увеличить прессование кофе

4. Заменить Кофе/таблетку

Кофе выходит между группой выдачи и фильтродержателем

1. Фильтродержатель плохо вставлен

2. Передозировка кофе в фильтре

3. Края фильтродержателя на очищены

4. Прохудилась прокладка в группе

1. Корректно вставить фильтродержатель

2. Уменьшить количество кофе

3. Очистить от остатков кофе края

4. Обратиться в ЦЕНТР ТЕХОБСЛУЖИВАНИЯ

1. Кофейный помол слишком мелкий

2. Излишнее количество кофе

3. Кофе слишком сильно спрессован

1. Регулировать кофейный помол на более

2. Уменьшить количество кофе

3. Уменьшить прессовку кофе

1. Засорен проход в носике трубки

2. Нехватка воды в контейнере

3. Паровой шланг неправильно вставлен

1. Прочистить с помощью иголки носик трубки

2. Смотри параграф «Включение кофеварки»

3. Установить в позицию паровой шланг

Во время выдачи не выходит кофе; Манометр показывает давление 0 (ноль)

1. Нехватка воды в контейнере

2. Включена кнопка пара

1. Залить воду в контейнер

2. Выключить кнопку пара

Во время выдачи не выходит кофе; Манометр показывает давление выше 14

1. Кофейный помол слишком мелкий

2. Излишнее количество кофе

3. Кофе слишком сильно спрессован

4. Засор в группе выдачи

1. Регулировать кофейный помол на более

2. Уменьшить количество кофе

3. Уменьшить прессовку кофе

4. Обратиться в ЦЕНТР ТЕХОБСЛУЖИВАНИЯ

сигнальная лампочка напряжения не

1. Нет электропитания

2. Вилка шнура электропитания плохо

3. Поврежден шнур электропитания

1. Восстановить электропитание

2. Вставить правильно вилку в электророзетку

3. Обратиться в ЦЕНТР ТЕХОБСЛУЖИВАНИЯ для

Лампочки включения горит и лампочка готовый пар не гаснет в течение 10

1. Термостаты не функционируют

2. Поврежден нагревательный элемент

1. Обратиться в ЦЕНТР ТЕХОБСЛУЖИВАНИЯ

2. Обратиться в ЦЕНТР ТЕХОБСЛУЖИВАНИЯ

Указанные данные и фотографии могут быть изменены без предварительного предупреждения для улучшения работы кофеварки.Pagina 21 ITALIANO

УКАЗАНИЯ ПО ПО КОРРЕКТНОМУ ИЗБАВЛЕНИЮ ОТ ИЗДЕЛИЯ В СООТВЕТСТВИИ С ЕВРОПЕЙСКОЙ ДЕРЕКТИВОЙ 2002/96/ЕС По окончании срока службы, электроприбор не следует помещать в общий контейнер с мусорными отходами. Его можно сдать в специальные центры по сбору дифференциальных отходов, предоставленных административными муниципалитетами, или в специализированные фирмы, которые занимаются таким обслуживанием. Раздельная переработка электроприборов позволяет избежать возможные негативные последствия, возникающие из-за не соответствующей переработки отходов, для окружающей среды и здоровья общества. Дает возможность достигнуть значительной экономии энергии и ресурсов, благодаря повторному использованию материалов изготовления электроприбора. Чтобы подчеркнуть обязательство сдачи электроприбора на раздельную переработку, на изделие нанесена маркировка в виде зачеркнутого передвижного мусорного контейнера.

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ ДИРЕКТИВАМ ЕЭС Gemme Italian Producers srl заявляет с полной ответственностью, что изделие PL41TEM, к которому относится эта декларация, соответствуют следующим нормам: В 60335-1, ЦЕНТРАЛЬНОЕВРОПЕЙСКАЯ ИНИЦИАТИВА В 60335-2-15 CEI EN 60335-1, CEI EN 60335-2-15. Заявляет также, что вышеуказанные изделия отвечают требованиям, на основании результатов тестирования по электромагнитной совместимости ЕМС. НОТА: Настоящая декларация теряет свою силу, если в данное оборудование будут внесены какие-либо изменения без нашего официального разрешения.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Эта продукция защищена гарантийным законом, действующим в стране, где она была продана; конкретная информация о гарантийных сроках может быть дана продавцом/импортером в стране, где продукция была куплена. Продавец/импортер полностью ответственны за эту продукцию. Импортер ответственен за выполнение действующих законов в стране, где распространяет продукт, включая правильную утилизацию продукта по окончании его срока службы. В европейских странах действуют национальные законы, которые осуществляют деятельность Директивы 44/99/CEPagina 24
