РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Rubik E.ion FALMEC

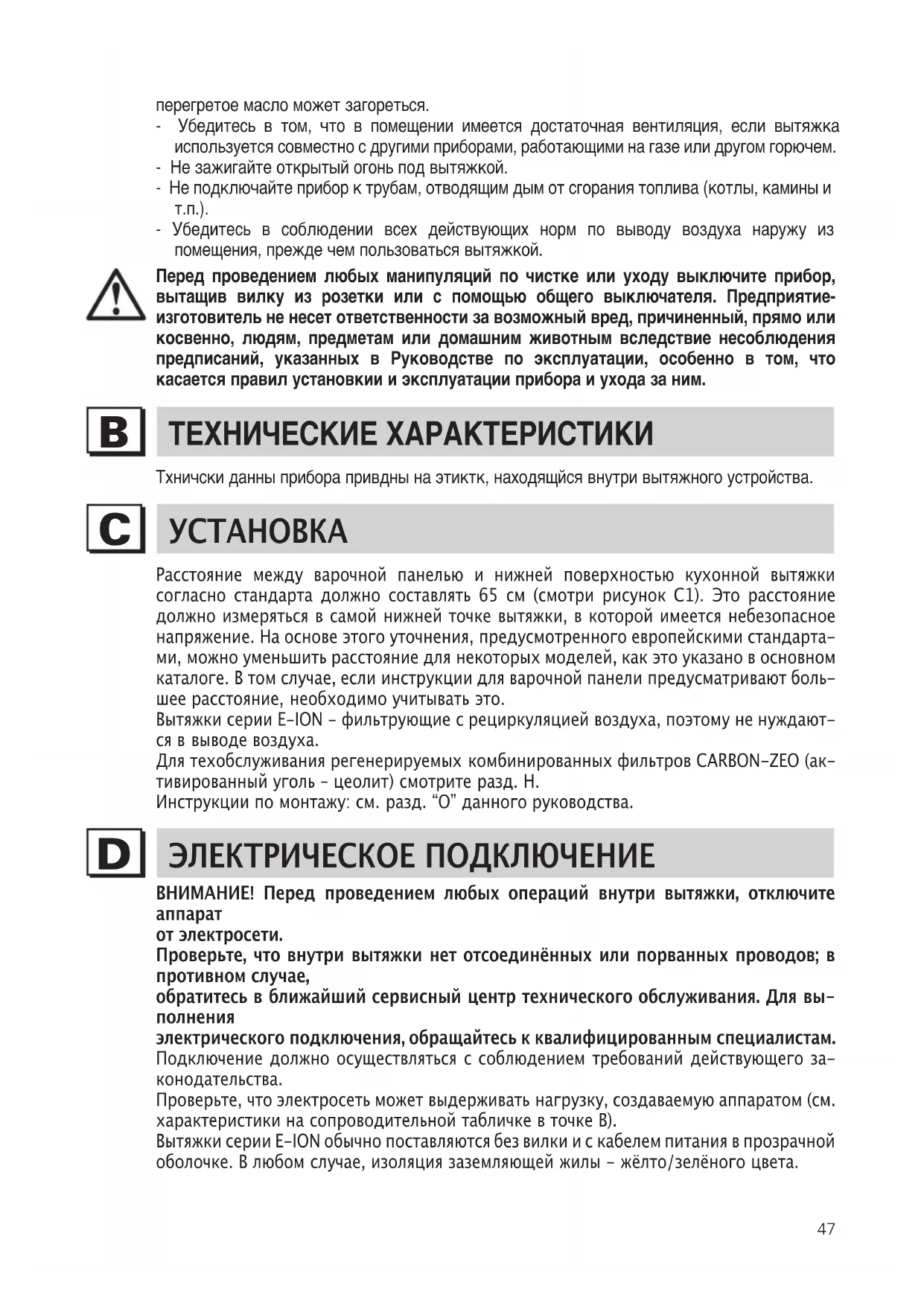

Расстояние между варочной панелью и нижней поверхностью кухонной вытяжки согласно стандарта должно составлять 65 см (смотри рисунок C1). Это расстояние должно измеряться в самой нижней точке вытяжки, в которой имеется небезопасное напряжение. На основе этого уточнения, предусмотренного европейскими стандарта- ми, можно уменьшить расстояние для некоторых моделей, как это указано в основном каталоге. В том случае, если инструкции для варочной панели предусматривают боль- шее расстояние, необходимо учитывать это. Вытяжки серии E-ION - фильтрующие с рециркуляцией воздуха, поэтому не нуждают- ся в выводе воздуха. Для техобслуживания регенерируемых комбинированных фильтров CARBON-ZEO (ак- тивированный уголь – цеолит) смотрите разд. H. Инструкции по монтажу: см. разд. “O” данного руководства. ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

ВНИМАНИЕ! Перед проведением любых операций внутри вытяжки, отключите

от электросети. Проверьте, что внутри вытяжки нет отсоединённых или порванных проводов; в противном случае, обратитесь в ближайший сервисный центр технического обслуживания. Для вы-

электрического подключения, обращайтесь к квалифицированным специалистам. Подключение должно осуществляться с соблюдением требований действующего за- конодательства. Проверьте, что электросеть может выдерживать нагрузку, создаваемую аппаратом (см. характеристики на сопроводительной табличке в точке B). Вытяжки серии E-ION обычно поставляются без вилки и с кабелем питания в прозрачной оболочке. В любом случае, изоляция заземляющей жилы - жёлто/зелёного цвета.48 На входе в аппарат должен быть установлен защитный выключатель, соответствующий категории III перенапряжения, отвечающий правилам установки страны эксплуатации. Жёлто/зелёный провод заземления не должен отключаться отсекающим выключате-

Перед подключением аппарата к электросети, проверьте, что: - напряжение в сети электропитания соответствует указанному на табличке с техни- ческими характеристиками. - розетка с заземляющим контактом установлена правильно и функционирует. - система электропитания оснащена эффективным заземлением, в соответствии с действующими стандартами. - электророзетку или всеполюсный выключатель можно легко достичь при уже уста- новленном аппарате. Компания-изготовитель не несёт никакой ответственности в случае несоблюдения правил безопасности.

êÄÅéíÄ T: Кнопка таймера: нажатие на эту кнопку при включённом аспираторе активирует функцию запрограммированного по времени выключения через 15 минут. Выключает аспиратор и освещение. Мигающий красный светодиод указывает на то, что функция активирована. Активированную функцию таймера можно выключить, повторно нажав на эту же кнопку. Функцию можно дезактивировать также, нажав на кнопку O/1 (ВКЛ./

.), в том случае, если аспиратор выключается. Если кнопка горит постоянным светом при выключенном аспираторе, значит необходимо выполнить очистку алюминиевых фильтров после 30 часов работы. Длительным нажатием на кнопку можно сбросить индикатор. DEC: Дезактивирует функцию автоматического режима, если она включена. При действующем аспираторе, уменьшает скорость, а если работает ионизатор, то снижает

мощности ионизации. 0/1: Активирует функцию автоматического режима, если она выключена. При выключенном аспираторе, включает его на первой скорости. При включённом аспираторе, выключает его. При выключенном аспираторе и освещении, продолжительное нажатие кнопки позволяет активировать/ дезактивировать ионизатор. Ионизатор активирован, когда во время нажатия загорается кнопка Auto. INC: Отключает автоматический режим, если таковой был подключен . При включённом аспираторе, нажатие на кнопку увеличивает скорость до интенсивной, а при включённом ионизаторе, увеличивает мощность ионизации. Продолжительность работы на интенсивной скорости - 14 минут, по окончании которых аспиратор возвращается на 3-ю скорость. На включение функции интенсивной скорости указывается миганием светодиода INC. Примечание: вытяжка SPRING с двумя двигателями имеет 3 скорости и максимальная скорость, не программируется по времени. Auto: При выключенном аспираторе активирует/дезактивирует автоматический режим;49 светодиод горит при включённом режиме. В этом режиме при хорошем качестве воздуха (индикатор “лист” полностью зелёного цвета) аспиратор, а также ионизатор, выключены. Если качество воздуха - неудовлетворительное, то есть “лист” полностью или частично жёлтого цвета, аспиратор автоматически включается на 1-ой скорости, а светодиод кнопки DEC горит до тех пор, пока “лист” не становится снова полностью зелёного цвета. L: Кратковременное нажатие включает/выключает освещение. При выключенном аспираторе и освещении, продолжительное нажатие на кнопку позволяет выполнить запоминание установок на пульте дистанционного управления RF. Кнопка мигает в течении нескольких секунд или пока кнопка дистанционного пульта управления не будет распознана. В режиме нормальной работы аспиратора, если ионизатор активирован, то последний работает на мощности, соответствующей по нарастающей степени загрязнения

Чтобы вынуть металлические фильтры, снимите нижнюю панель, прикреплённую магнитами к корпусу вытяжки. Теперь фильтры могут быть сняты, используя спе- циальную рукоятку.

2. КОМБИНИРОВАННЫЕ РЕГЕНЕРИРУЕМЫЕ ФИЛЬТРЫ (только ква-

лифицированный персонал) Фильтры CARBON-ZEO являются регенерируемыми, что выполняется методами, описанными в параграфе H, касающемся техобслуживания. Эти фильтры рас- положены в верхней части вытяжки. Для их удаления, следуйте нижеприведённым инструкциям (см. рис. F2):

Отключите аппарат от сети электропитания.

Отвинтите 2 винта (V1) (4 винта в случае вытяжки с двумя двигателями, типа SPRING).

Аккуратно выньте держатель комбинированного фильтра (SF) (2 держателя с фильтрами в случае вытяжки с двумя двигателями, типа SPRING)

Выньте фильтр (F) из держателя (SF). Для заказа новых угольных фильтров свяжитесь с местным дистрибьютором/диле-

ТОЛЬКО ПО ИТАЛИИ: Скачать специальный бланк заказа фильтра на сайте: www. falmec.com.

Вытяжки серии E-ION оснащены высокоэффективным светодиодным освещением, с низким энергопотреблением и высокой продолжительностью срока службы в нормальных условиях эксплуатации. Возможная замена светодиодной лампочки должна выполняться только квалифицированным персоналом, используя исключительно оригинальные фирменные запчасти. ТЕХОБСЛУЖИВАНИЕ И ЧИСТКА

Постоянный уход и техобслуживание гарантирует правильное функционирование и хорошую отдачу с течением времени. Особое внимание необходимо уделить50 металлическим жироулавливающим фильтрам, во избежание накопления жиров на вытяжке, что создаёт риск более лёгкого возгорания.

1. МЕТАЛЛИЧЕСКИЕ ЖИРОУЛАВЛИВАЮЩИЕ ФИЛЬТРЫ

Эти фильтры предназначены для задерживания находящихся в воздухе частичек жира, поэтому рекомендуется периодически промывать их довольно часто (каж- дые 2/3 недели) горячей водой с моющим средством, стараясь не погнуть. Перед установкой на место проверьте, что фильтры полностью высохли. Для демонтажа и нового монтажа, см. инструкции в пункте F1. Настоятельно рекомендуем вы-

операции с постоянной периодичностью, во избежание попадания жиров и пыли в систему ионизации.

2. КОМБИНИРОВАННЫЕ ФИЛЬТРЫ CARBON.ZEO

Фильтры CARBON.ZEO не нуждаются в особом техобслуживании. При нормальных условиях эксплуатации, рекомендуется производить их регенерацию через каж- дые 18 месяцев, а замену - через 3 года. Перед выполнением любой операции, отключите вытяжку от сети электропитания. Для изъятия фильтра, см. параграф F2. Для выполнения регенерации фильтра CARBON.ZEO (каждые 18 месяцев) выньте нижнюю рамку с сетчатым полотном (TPM) из комбинированного фильтра (см.рис. H2) и поместите её в обычную кухонную духовку с температурой 200°C примерно на 2 часа. После того, как фильтр остыл, установите рамку с сетчатым полотном (TPM) на место в вытяжку, следуя в обратной последовательности инструкциям, описанным в пункте F2. Подключите вытяжку к сети электропитания.

Советуем очищать наружную поверхность вытяжки, как минимум, каждые 15 дней, во избежание воздействия масляных и жировых веществ на поверхности вытяжки. Очистка вытяжки должна выполняться осторожно, чтобы не повредить поверх- ности и действующие компоненты вытяжки, используя ткань, слегка смоченную жидким нейтральным моющим средством или денатурированным спиртом. Не пользуйтесь абразивными чистящими средствами, грубой тканью или имею- щейся в продаже тканью для чистки стальных поверхностей. Результатом невыполнения этих советов может быть непоправимое нарушение стальной поверхности. Храните данные предупреждения совместно с инструкциями к вытяжке. Компания- изготовитель не несёт ответственности при несоблюдении данных инструкций.

4. ЧИСТКА ИОНИЗИРУЮЩИХ ТРУБОК (только квалифицированный

Эта операция очень тонкая, поэтому она должна выполняться только квалифици- рованным персоналом, поскольку на ионизирующие трубки подаётся высокое на- пряжение. В условиях нормальной эксплуатации рекомендуется проведение этой операции через каждые 18 месяцев. Перед выполнением любой операции, отклю- чите вытяжку от сети электропитания. Выньте фильтры CARBON-ZEO, как описано в параграфе F2. Теперь имеется доступ к ионизирующим трубкам, которые могут быть вынуты и очищены , как описано в последующем пункте (см. рис. H4). - Отсоедините пружинный зажим M заземления внешней металлической оболочки

- Отвинтите ионизирующие трубки (TI) от ионизирующей камеры и извлеките металлическую сетку; - Аккуратно очистите трубку тканью, смоченную этиловым спиртом. Промойте водой с мылом внешнюю металлическую оболочку и оставить стекать. - После того, как оболочка ПОЛНОСТЬЮ ВЫСОХЛА (можно положить в духовку при температуре 50°C на 10 минут), снова наденьте её на трубки.51 - Привинтите трубки к ионизационной камере, подсоедините пружинный зажим M. - Установите на место фильтр CARBON-ZEO, выполнив в обратной последователь- ности операции. описанные в пункте F2. Подключите вытяжку к сети электропитания. ПРЕДУПРЕЖДЕНИЕ: Через примерно 4 лет нормальной эксплуатации возможно постепенное снижение эффективности работы ионизирующих трубок. Рекомен- дуется заменить их через 5 лет.

ИНСТРУКЦИИ ПО МОНТАЖУ ПОДВЕСНОЙ ОСТРОВНОЙ ВЫТЯЖКИ (Рис. A)

1) Проверьте наличие проводов для подключения электропитания, в соответствие с

действующими стандартами, к вытяжке на потолке. Отключите подачу электро- питания из сети в контуре, питающем вытяжку.

- 4 стальных шнура (C1) в 4 отверстия (F1) потолочного держателя (SC); - кабель питания электросистемы вытяжки (CAI) в отверстие (F2) потолочного дер- жателя (SC).

3) Подсоедините к клемме подключения питания (MA) кабель питания (CAI),

правильность подключения фаз, нейтрали и заземления (см разд. D). (Рис. B)

1) Закрепите держатель (SC) на потолке при помощи 4 дюбелей с Ø 8 мм соответ-

2) Введите стальные шнуры (C1) в отверстие на диске, покрывающем держатель (C).

1) Определите нужную высоту (Y) вытяжки от потолка, учитывая, что уровень X=60/65

см, а (Z) варьируется в зависимости от модели вытяжки. (Рис. D)

1) Определив нужную высоту (Y), обрежьте излишек стальных шнуров (C1) в нижней

2) Ослабьте кабельные прижимы (BC), покрутив цилиндр с насечкой против часовой

3) вставьте стальные шнуры (C1) внутрь их;52

4) заблокируйте их, покрутив цилиндр с насечкой по часовой стрелке, предваритель-

но проверив, что вытяжка находится на нужной высоте “Y”. Проверьте пузырьковым уровнем горизонтальное расположение вытяжки в двух направлениях. 5-6) Вставьте кабель питания вытяжки (CA) в специальное отверстие на диске, за- крывающем держатель (C) и подсоедините его к клемме (MA), следуя указаниям, приведённым в разд. D. (Рис. E)

1) Поместите клемму внутрь держателя (SC);

2) поднимите диск, закрывающий держатель (C);

3) привинтите диск, закрывающий держатель (C) к держателю (SC) двумя винтами (V4).

4) Подайте на вытяжку электропитание.

ИНСТРУКЦИЯ ПО МОНТАЖУ НАСТЕННОЙ ВЫТЯЖКИ

1) Отключить подачу электропитания на вытяжку. Проверить на стене, где устанавливается

вытяжка, наличие проводов для подключения электропитания к вытяжке (вариант А или В) в соответствии с действующими стандартами.

2) Установить держатель (SP) на расстоянии Y, учитывая, что расстояние между вытяжкой и

варочной панелью должно быть около 60-65 см.

3) Закрепить держатель (SP) при помощи

двух дюбелей Ø 8 мм и соответствующих винтов V1. Внимание, если кабель подачи электропитания на вытяжку (CAI) находится за держателем, протянуть его через отверстие (F) держателя.

1А) Вариант А -> - Временно установить вытяжку вблизи от держателя (SP) и подсоединить к клемме подключения питания (МА) питающий кабель вытяжки (СА), соблюдая правильное подключение фаз, нейтрали и заземления (см. разд. D), обрезая лишние провода. - Расположить клемму и питательный кабель между задней частью вытяжки и держателем (SP) так, чтобы они не были заметны. 1В) Вариант В (наиболее часто встречающийся) -> розетка (РЕ) расположена вблизи от вытяжки. В таком случае рекомендуется установить на питающий кабель вытяжки (СА) штепсель с фазой, нейтралью и заземлением в соответствии с действующими стандартами.

1) Вставить головки установленных на вытяжку болтов V4 в отверстия держателя (SP).

2) Сместить вытяжку так, чтобы головки болтов попали в петли держателя.

3-4) Надежно прикрепить держатель (SP) к вытяжке при помощи 4 винтов V5, входящих в комплект поставки. (только для варианта В) Подсоединить вытяжку к сети электрического питания. - Подать электропитание на вытяжку.53
