MANUAL DE USUARIO Rubik E.ion FALMEC

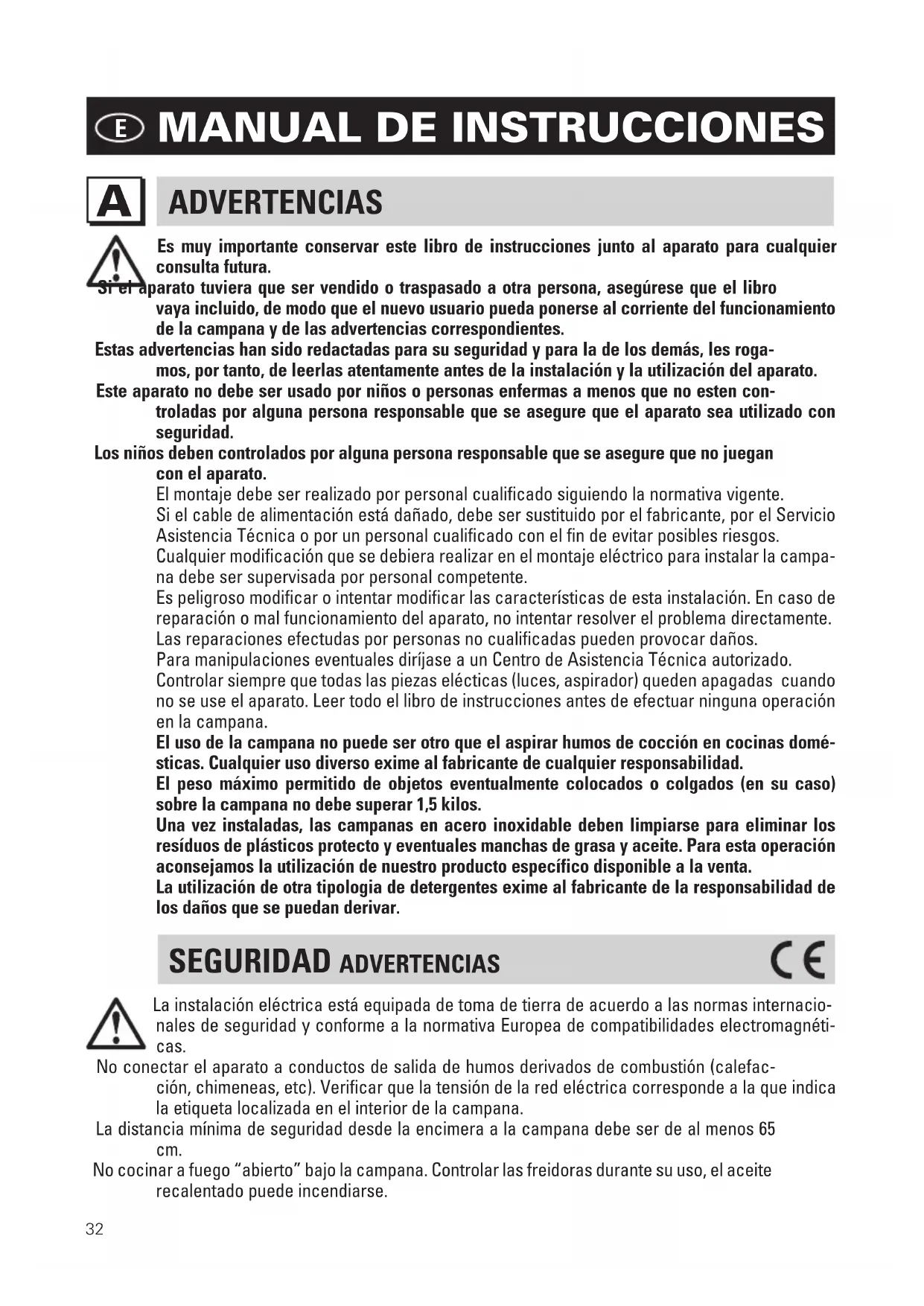

Es muy importante conservar este libro de instrucciones junto al aparato para cualquier consulta futura. Si el aparato tuviera que ser vendido o traspasado a otra persona, asegúrese que el libro vaya incluido, de modo que el nuevo usuario pueda ponerse al corriente del funcionamiento de la campana y de las advertencias correspondientes. Estas advertencias han sido redactadas para su seguridad y para la de los demás, les roga- mos, por tanto, de leerlas atentamente antes de la instalación y la utilización del aparato. Este aparato no debe ser usado por niños o personas enfermas a menos que no esten con- troladas por alguna persona responsable que se asegure que el aparato sea utilizado con seguridad. Los niños deben controlados por alguna persona responsable que se asegure que no juegan con el aparato. El montaje debe ser realizado por personal cualificado siguiendo la normativa vigente. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por el Servicio Asistencia Técnica o por un personal cualificado con el fin de evitar posibles riesgos. Cualquier modificación que se debiera realizar en el montaje eléctrico para instalar la campa- na debe ser supervisada por personal competente. Es peligroso modificar o intentar modificar las características de esta instalación. En caso de reparación o mal funcionamiento del aparato, no intentar resolver el problema directamente. Las reparaciones efectudas por personas no cualificadas pueden provocar daños. Para manipulaciones eventuales diríjase a un Centro de Asistencia Técnica autorizado. Controlar siempre que todas las piezas elécticas (luces, aspirador) queden apagadas cuando no se use el aparato. Leer todo el libro de instrucciones antes de efectuar ninguna operación en la campana. El uso de la campana no puede ser otro que el aspirar humos de cocción en cocinas domé- sticas. Cualquier uso diverso exime al fabricante de cualquier responsabilidad. El peso máximo permitido de objetos eventualmente colocados o colgados (en su caso) sobre la campana no debe superar 1,5 kilos. Una vez instaladas, las campanas en acero inoxidable deben limpiarse para eliminar los resíduos de plásticos protecto y eventuales manchas de grasa y aceite. Para esta operación aconsejamos la utilización de nuestro producto específico disponible a la venta. La utilización de otra tipologia de detergentes exime al fabricante de la responsabilidad de los daños que se puedan derivar. SEGURIDAD ADVERTENCIAS La instalación eléctrica está equipada de toma de tierra de acuerdo a las normas internacio- nales de seguridad y conforme a la normativa Europea de compatibilidades electromagnéti- cas. No conectar el aparato a conductos de salida de humos derivados de combustión (calefac- ción, chimeneas, etc). Verificar que la tensión de la red eléctrica corresponde a la que indica la etiqueta localizada en el interior de la campana. La distancia mínima de seguridad desde la encimera a la campana debe ser de al menos 65 cm. No cocinar a fuego “abierto” bajo la campana. Controlar las freidoras durante su uso, el aceite recalentado puede incendiarse.33 - Asegurarse que haya una ventilación adecuada en la estancia si la campana se utiliza junto con otros aparatos que usan combustión a gas u otros. - No encender fuego abierto bajo la campana. - No conectar el aparato a conductos de salida de humos derivados de la combustión (cale- facciones, chimeneas, etc). - Asegúrese que se cumple la normativa vigente sobre salida de humos al exterior del local antes del uso de la campana. Antes de proceder a cualquier operación de limpieza o manutención, apagar el aparato desenchufándolo o accionando el interruptor general. El fabricante declina cualquier re- sponsabilidad por eventuales daños que pudieran, directa o indirectamente, ser causados a personas, cosas o animales domésticos derivados de la omisión de las prescripciones indicadas en el libro de instrucciones adjunto y concernientes especialmente, a las indica- ciones en tema de instalación, uso y mantenimiento del aparato.

Los datos técnicos del electrodoméstico están contenidos en las placas, situadas en la parte interior de la campana extractora. INSTALACIÓN

La distancia entre la placa de cocción y la parte más baja de la campana de la cocina es gene- ralmente de 65 cm (vea la figura C1). Esta distancia se mide obligatoriamente en el punto más bajo de la campana con una tensión no de seguridad. Sobre la base de este detalle previsto por las normas europeas se puede reducir la distancia en algunos modelos como se especi- fica en el catálogo general. Si las instrucciones de la placa de cocción a gas especifican una distancia mayor, es necesario tomarla en cuenta. Las campanas de la serie E-ION son filtrantes con recirculación y no necesitan una conexión de descarga de aire. Para realizar el mantenimiento de los filtros combinados regenerables CARBON-ZEO, consulte la sección H. Instrucciones de montaje: consulte la sección “O” del presente manual.

¡ATENCIÓN! Antes de realizar cualquier operación en el interior de la campana, desconecte el equipo de la red eléctrica. Asegúrese de que no haya cables eléctricos desconectados o cortados en el interior de la campana; en caso de que se comprueben estas situaciones, contáctese con el centro de asistencia más cercano. Para realizar la conexión eléctrica, requiera la intervención de personal especializado. La conexión debe realizarse según las disposiciones de ley en vigor. Controle que la instalación eléctrica pueda soportar la carga del equipo (consulte la placa de características técnicas en el punto B). Generalmente, las campanas de la serie E-ION se suministran sin enchufe y con un cable de alimentación con funda transparente donde el aislante principal del cable a tierra es amarillo/ verde. El equipo debe estar conectado a continuación de un dispositivo de desconexión según la categoría de sobretensión III y las reglas de instalación nacionales. El interruptor no debe bloquear el cable a tierra amarillo/verde. Antes de conectar el equipo a la red eléctrica, controle que:34 - la tensión de alimentación corresponda a la tensión indicada en la placa de características técnicas. - la toma a tierra esté en condiciones y funcione. - la instalación de alimentación tenga una conexión a tierra eficaz según las normas vigentes. - se pueda acceder fácilmente a la toma o al interruptor omnipolar utilizados con el equipo instalado. El fabricante declina toda responsabilidad en caso de que no se respeten las normas de seguridad vigentes.

FUNCIONAMIENTO T: Botón del temporizador: cuando la extractora está encendida, la presión del botón activa la función de apagado a tiempo después de 15’. Se apagan la extractora y la luz. La función activa se indica mediante el led rojo intermitente. Si la función temporizador está activada, se desactiva presionando nuevamente. La función también se puede desactivar presionando el botón 0/1 si se apaga la extractora. El botón se enciende de forma permanente cuando la extractora está apagada para indicar la limpieza de los filtros de aluminio después de 30 horas de funcionamiento. La presión prolongada restablece la señal. DEC: Si está activa la función auto, la desactiva. Si la extractora está funcionando, disminuye la velocidad y, si está activo el ionizador, también la potencia de ionización. 0/1: Si está activada la función auto, la desactiva. Si la extractora está apagada, se activa a la primera velocidad. Si la extractora está en funcionamiento, la apaga. Con la extractora y la luz apagada, la presión prolongada permite activar/desactivar el ionizador. Si al ejercer la presión se ilumina el botón auto, se activa el ionizador. INC: Si se activa la función auto, la desactiva. Si el aspirador está en funcionamiento, la pre- sión de la tecla aumenta la velocidad hasta la intensiva y, si se activa el ionizador, aumenta la potencia de ionización. La duración de la intensiva es de 14 minutos; una vez que estos han transcurrido, el aspirador regresa a la 3º velocidad. La función intensiva está indicada por el Led INC intermitente. Nota: En la campana SPRING de 2 motores, hay 3 velocidades activas y la máquina no es temporizada. Auto: Cuando la extractora está apagada, activa/desactiva el modo auto, si está activa el led auto se enciende. En este modo, si la calidad del aire es buena (hoja enteramente verde) la extractora está apagada y también el ionizador. Si la calidad del aire se degrada, hoja parcial o totalmente amarilla, la extractora se activa en la primera velocidad y el led DEC se ilumina hasta cuando la hoja se vuelva completamente verde. L: La presión breve enciende/apaga la luz. Cuando la extractora y la luz están apagadas, la presión prolongada permite la memorización del control remoto RF. El botón parpadea durante unas pocas decenas de segundos o hasta que un botón del mando a distancia sea reconocido. En funcionamiento normal de la extractora, si está habilitado, también se activa el ionizador con potencia creciente en función del grado de contaminación del aire.35

FILTROS INSTRUCCIONES PARA EXTRACCIÓN Y SUSTITUCIÓN

1. FILTROS METÁLICOS

Para extraer los filtros metálicos, quite el panel inferior fijado con los imanes al cuerpo de la campana. De esta manera los filtros pueden ser extraídos usando la manilla correspon- diente.

2. FILTROS COMBINADOS REGENERABLES (solo personal especializado)

Los filtros CARBON-ZEO son regenerables según las modalidades descritas en el aparta- do H correspondiente al mantenimiento. Estos filtros están ubicados en la parte superior de la campana. Para extraerlos, siga las siguientes instrucciones (vea la fig. F2): - Desconecte el equipo de la red eléctrica. - Desenrosque los 2 tornillos (V1) (4 tornillos en el caso de la campana con doble motor tipo SPRING). - Extraiga con cuidado el porta filtro combinado (SF) (2 porta filtros en el caso de la cam- pana con doble motor tipo SPRING) - Extraiga el filtro (F) del porta filtro combinado (SF). Para solicitar nuevos filtros de carbón, comuníquese con el distribuidor/revendedor. SOLO PARA ITALIA: Para solicitar el filtro, descargue el formulario correspondiente del sitio: www.falmec.com. ILUMINACIÓN

Las campanas de la serie E-ION están equipadas con iluminación con led de alta eficiencia, bajo consumo y duración muy elevada cuando se usa en condiciones normales. Solo los técni- cos especializados pueden realizar la eventual sustitución del foco led, utilizando únicamente material original.

El mantenimiento continuo garantiza el buen funcionamiento y rendimiento en el tiempo. Debe prestarse particular atención a los filtros metálicos antigrasa para evitar que en la campana se acumulen grasas que son peligrosas dado que pueden provocar incendio.

1. FILTROS METÁLICOS ANTIGRASA

Tienen la función de retener las partículas grasas en suspensión, por lo tanto, se reco- mienda lavarlos con frecuencia (cada 2/3 semanas) con agua caliente y detergente y evitar que se tuerzan. Espere a que estén bien secos antes de volver a colocarlos. Para el desmontaje o montaje, consulte las instrucciones en el punto F1. Se recomienda que la operación sea constante y frecuente para evitar que aceites, grasas y polvos ingresen al sistema ionizante.

2. FILTROS COMBINADOS CARBON.ZEO

Los filtros CARBON.ZEO no necesitan un mantenimiento especial. En condiciones de uso normal, se recomienda regenerarlos cada 18 meses y sustituirlos después de 3 años. Antes de iniciar cualquier operación, desconecte la campana de la red de alimentación eléctrica. Para realizar la extracción, consulte el apartado F2. Para regenerar el filtro CARBON.ZEO (cada 18 meses), extraiga el marco inferior porta malla de tela (TPM) del filtro combinado (vea fig. H2) e introdúzcalo en un horno domésti- co normal a una temperatura de 200 ºC durante aproximadamente 2 horas. Una vez que el filtro se ha enfriado, vuelva a colocar el marco inferior porta malla de tela (TPM) en la36 campana realizando la operación inversa descrita en el punto F2. Conecte nuevamente la campana a la red de alimentación eléctrica.

Se recomienda limpiar las superficies externas de las campanas al menos cada 15 días para evitar que las sustancias oleosas o grasas puedan corroer las superficies de la cam- pana. La limpieza de la campana se realiza con cuidado utilizando un paño húmedo con deter- gente neutro líquido o con alcohol desnaturalizado para no dañar las superficies ni los componentes activos de la campana. No se deben utilizar productos que contengan sustancias abrasivas, paños con superfi- cies ásperas o paños que generalmente se encuentran en el mercado para la limpieza del acero. La consecuencia directa de la falta de cumplimiento de estas advertencias será el deterioro irreversible de la superficie del acero. Estas advertencias deberán conservarse junto con el manual de instrucciones de la campana. El fabricante niega toda responsabilidad en caso de que no se respeten estas instrucciones.

4. LIMPIEZA TUBOS IONIZANTES (solo personal especializado)

Esta operación es muy delicada y debe ser dirigida por personal cualificado dado que los tubos ionizantes están alimentados con alta tensión. En condiciones de uso normal se sugiere realizar la operación cada 18 meses. Antes de iniciar cualquier operación, desco- necte la campana de la red de alimentación eléctrica. Quite los filtros CARBON-ZEO como se describe en el apartado F2. En este punto, se puede acceder a los tubos ionizantes y se pueden quitar y limpiar como se describe en el siguiente punto (vea fig. H4). - Desenganche el muelle M de puesta a tierra de la malla metálica externa del tubo; - Desenrosque los tubos ionizantes (TI) de la cámara ionizante y quite la red metálica; - Limpie con cuidado el tubo con un paño utilizando alcohol etílico. Lave la malla metálica externa con agua y jabón y enjuáguela cuidadosamente. - Asegúrese de que la malla esté BIEN SECA (puede colocarse en el horno a 50 ºC duran- te 10’) y colóquela nuevamente en los tubos. - Enrosque nuevamente los tubos en la cámara ionizante y vuelva a enganchar el muelle

- Vuelva a montar los filtros CARBON-ZEO realizando la operación inversa descrita en el punto F2. Conecte nuevamente la campana a la red de alimentación eléctrica. Luego de aproximadamente 4 años de uso normal es posible una disminución gradual de la eficiencia de los tubos ionizantes. Se sugiere por lo tanto la sustitución de los mismos después del 5º año.

5. LIMPIEZA INTERIOR

Se prohíbe limpiar las partes eléctricas o las partes relativas al motor del interior de la campana extractora, con líquidos o solventes. No use productos que contengan substancias abrasivas. Realice todas estas operaciones desenchufando previamente el aparato de la red eléctrica. GARANTÍA

La nueva instrumentación está cubierta por una garantía. Recurrir al distribuitor. El fabricante no responde por las posibles inexactitudes, imputables a errores de imprenta o de trascripción, contenidas en este manual. Se reserva el derecho de poder aportar a los propios productos aquellas modificaciones que considere necesarias o útiles, sin perjudicar las características esenciales de funcionalidad y de seguridad.37

1) Controle que el techo esté preparado para la alimentación eléctrica de la campana según

las normas vigentes. Desconecte la alimentación eléctrica de la parte de la instalación eléctrica que alimenta la campana.

- las 4 cuerdas de acero (C1) en los 4 orificios (F1) del soporte del techo (SC); - el cable de alimentación de la instalación de la campana (CAI) en el orificio (F2) del soporte del techo (SC).

3) Conecte el borne de alimentación (MA) al cable de alimentación (CAI) respetando las

prescripciones fase, neutro y tierra (vea la sección D). (Fig. B)

1) Fije el soporte (SC) al techo utilizando 4 fischer de Ø 8 mm y los tornillos V1 correspondien-

2) Introduzca las cuerdas de acero (C1) en los orificios del plato que cubre el soporte (C).

1) Identifique la altura (Y) de la campana desde el techo, considerando que la cota X=60/65

cm y que (Z) varía según el modelo de campana. (Fig. D)

1) Después de determinar la altura (Y), corte las cuerdas de acero (C1) que sobran en la parte

2) Afloje los bloca cables (BC) girando el cilindro fresado en sentido antihorario;

3) introduzca las cuerdas de acero (C1) en su interior;

4) bloquéelas girando el cilindro fresado en sentido horario después de haber controlado

nuevamente que la campana se encuentre a la altura “Y” deseada. Controle con un nivel de burbuja la planitud de la campana en las dos direcciones. 5-6) Introduzca el cable de alimentación de la campana (CA) en el orificio correspondiente del plato que cubre el soporte (C) y conéctelo al borne (MA) respetando las prescripciones de la sección D. (Fig. E)

1) Coloque el borne en el interior del soporte (SC);

2) levante el plato que cubre el soporte (C);

3) enrosque el plato que cubre el soporte (C) al soporte (SC) con 2 tornillos (V4).

4) Suministre alimentación eléctrica a la campana.

1) Quite la tensión a la instalación eléctrica que alimenta la campana. Compruebe que en la

pared de la instalación exista preparación (Solution A o B) para la alimentación eléctrica de la campana según las normas vigentes.

2) Coloque el soporte de la campana (SP) a la distancia Y teniendo en cuenta que la distancia

entre la campana y la encimera debe ser de al menos 60-65 cm.

3) Fije el soporte de la campana (SP) usando los 2 tacos de 8 mm de Ø y sus tornillos Ø 1 cor-

respondientes. Atención, si el cable de alimentación de la instalación de la campana (CAI) se encuentra detrás del soporte de la campana (SP) (Solution A), hágalo pasar a través del agujero (F) de éste. (Fig. B) 1A) Solution A ->38 - Coloque de forma provisional la campana cerca del soporte de la campana (SP) y conecte el borne de alimentación (MA) al cable de alimentación de la campana (CA) respetando las indicaciones fase, neutro y tierra (vea secc. D) cortando los cables que sobran. - Coloque el borne y el cable de alimentación entre la parte trasera de la campana y el so- porte de la campana (SP) de manera que no se vea. 1B) Solution B (la más común) -> la toma eléctrica (PE) está colocada cerca de la campana. En ese caso se recomienda montar un enchufe con fase, neutro y tierra en el cable de alimentación de la campana (CA) respetando las normas vigentes. (Fig. C)

1) Introduzca las cabezas de los tornillos V4 montadas en la campana, en los agujeros del

soporte de la campana (SP).

2) Mueva la campana de manera que las cabezas de los tornillos encajen en los ojales del

soporte de la campana. 3-4) Fije de manera permanente el soporte (SP) a la campana usando los 4 tornillos V5 sumi- nistrados. (solo para Solution B) Conecte la campana a la red de alimentación eléctrica. - Alimente la campana eléctricamente.39
