BEDIENUNGSANLEITUNG Rubik E.ion FALMEC

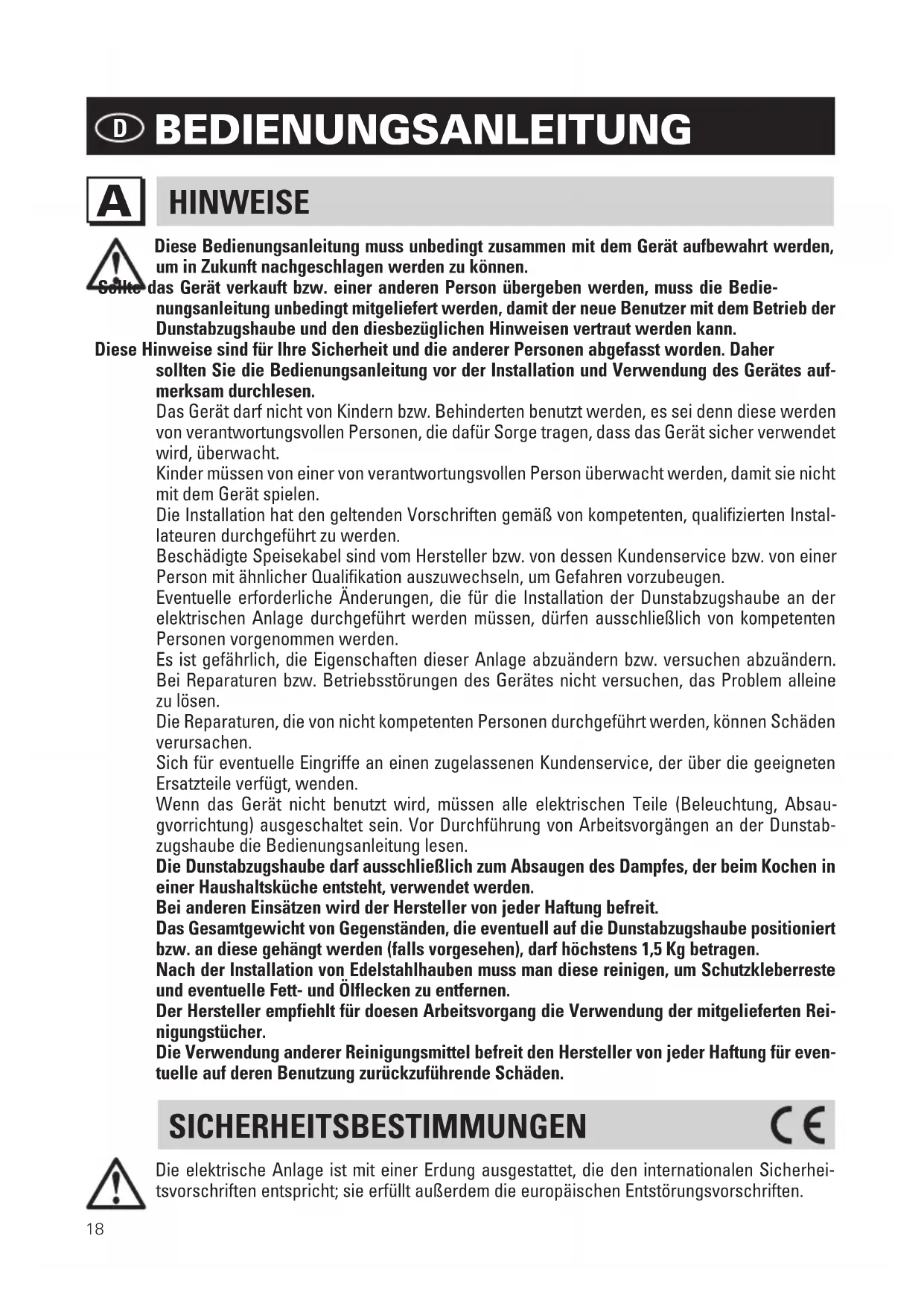

BEDIENUNGSANLEITUNG HINWEISE

Diese Bedienungsanleitung muss unbedingt zusammen mit dem Gerät aufbewahrt werden, um in Zukunft nachgeschlagen werden zu können. Sollte das Gerät verkauft bzw. einer anderen Person übergeben werden, muss die Bedie- nungsanleitung unbedingt mitgeliefert werden, damit der neue Benutzer mit dem Betrieb der Dunstabzugshaube und den diesbezüglichen Hinweisen vertraut werden kann. Diese Hinweise sind für Ihre Sicherheit und die anderer Personen abgefasst worden. Daher sollten Sie die Bedienungsanleitung vor der Installation und Verwendung des Gerätes auf- merksam durchlesen. Das Gerät darf nicht von Kindern bzw. Behinderten benutzt werden, es sei denn diese werden von verantwortungsvollen Personen, die dafür Sorge tragen, dass das Gerät sicher verwendet wird, überwacht. Kinder müssen von einer von verantwortungsvollen Person überwacht werden, damit sie nicht mit dem Gerät spielen. Die Installation hat den geltenden Vorschriften gemäß von kompetenten, qualifizierten Instal- lateuren durchgeführt zu werden. Beschädigte Speisekabel sind vom Hersteller bzw. von dessen Kundenservice bzw. von einer Person mit ähnlicher Qualifikation auszuwechseln, um Gefahren vorzubeugen. Eventuelle erforderliche Änderungen, die für die Installation der Dunstabzugshaube an der elektrischen Anlage durchgeführt werden müssen, dürfen ausschließlich von kompetenten Personen vorgenommen werden. Es ist gefährlich, die Eigenschaften dieser Anlage abzuändern bzw. versuchen abzuändern. Bei Reparaturen bzw. Betriebsstörungen des Gerätes nicht versuchen, das Problem alleine zu lösen. Die Reparaturen, die von nicht kompetenten Personen durchgeführt werden, können Schäden verursachen. Sich für eventuelle Eingriffe an einen zugelassenen Kundenservice, der über die geeigneten Ersatzteile verfügt, wenden. Wenn das Gerät nicht benutzt wird, müssen alle elektrischen Teile (Beleuchtung, Absau- gvorrichtung) ausgeschaltet sein. Vor Durchführung von Arbeitsvorgängen an der Dunstab- zugshaube die Bedienungsanleitung lesen. Die Dunstabzugshaube darf ausschließlich zum Absaugen des Dampfes, der beim Kochen in einer Haushaltsküche entsteht, verwendet werden. Bei anderen Einsätzen wird der Hersteller von jeder Haftung befreit. Das Gesamtgewicht von Gegenständen, die eventuell auf die Dunstabzugshaube positioniert bzw. an diese gehängt werden (falls vorgesehen), darf höchstens 1,5 Kg betragen. Nach der Installation von Edelstahlhauben muss man diese reinigen, um Schutzkleberreste und eventuelle Fett- und Ölflecken zu entfernen. Der Hersteller empfiehlt für doesen Arbeitsvorgang die Verwendung der mitgelieferten Rei- nigungstücher. Die Verwendung anderer Reinigungsmittel befreit den Hersteller von jeder Haftung für even- tuelle auf deren Benutzung zurückzuführende Schäden. SICHERHEITSBESTIMMUNGEN Die elektrische Anlage ist mit einer Erdung ausgestattet, die den internationalen Sicherhei- tsvorschriften entspricht; sie erfüllt außerdem die europäischen Entstörungsvorschriften.19 Das Gerät auf keinen Fall an die Ablassleitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw...), anschließen. Sich vergewissern, dass die Netzspannung mit den im Inneren der Dunstabzugshaube angegebenen Daten übereinstimmt. Der Mindestsicherheitsabstand zwischen Kochebene und Dunstabzugshaube muss minde- stens 65 cm betragen. Auf keinen Fall unter der Dunstabzugshaube auf “offenem Feuer” kochen. Die Friteusen wäh- rend der Benutzung kontrollieren: das überhitzte Öl könnte sich entzünden. Für eine ausreichende Lüftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit anderen Geräten, die mit Brennstoffen und ähnlichen Stoffen arbeiten, verwendet wird. - Kein offenes Feuer unter der Haube anzünden. - Das Gerät auf keinen Fall an die Ablassleitungen von Rauch, das durch Verbrennung entste- ht (Heizkessel, Kamine, usw...), anschließen. - Sich vergewissern, dass alle gelten Vorschriften bezüglich der Luftablasses außerhalb des Raumes erfüllt werden, bevor man die Dunstabzugshaube benutzt. Vor Durchführung von Reinigungs- oder Wartungsarbeiten muss man die Stromversorgung unterbrechen, indem man den Stecker zieht bzw. den Hauptschalter betätigt. Der Hersteller lehnt jede Haftung für eventuelle direkte oder indirekte Schäden an Personen, Gegenständen und Haustieren ab, die auf die Nichteinhaltung der in der vorliegenden Bedienungsanleitung enthaltenen Vorschriften zurückzuführen sind und insbesondere die Installation, Bedienung und Wartung des Gerätes betreffen. TECHNISCHE MERKMALE

Die technischen Daten des Elektrogeräts sind an den Typenschildern im Innern der Dunstab- zugshaube angegeben. INSTALLATION

Der Abstand zwischen Kochebene und dem untersten Teil der Abzugshaube beträgt norma- lerweise mindestens 65 cm (siehe Abb. C1). Dieser Abstand wird streng gemessen im unteren Punkt der Haube mit Nicht-Sicherheit-Spannung. Gemäß dieses Details, vorgesehen von der europäischen Norm, kann der Abstand an einigen Modellen vermindert werden (siehe dazu Spezifikationen im allgemeinen Katalog). Wenn die Anleitung der Gaskochebene einen größe- ren Abstand vorschreibt, muss dies beachtet werden. Die Hauben der Serie E-ION sind filtrierend mit Umluft und es ist kein Luftauslass erforderlich. Für die Wartung der regenerierbaren Kombinationsfilter CARBON-ZEO siehe Abschnitt H. Montageanleitungen: siehe Abschnitt „O” der vorliegenden Bedienungsanleitung. ELEKTRISCHER ANSCHLUSS

Der Anschluss muss gemäß der geltenden Gesetzesvorschriften erfolgen. Sicherstellen, dass die elektrische Anlage der Last des Gerätes standhalten kann (siehe Schild mit den technischen Merkmalen im Punkt B). Die Hauben der Serie E-ION werden normalerweise ohne Stecker und mit einem Versorgung- skabel mit durchsichtigem Mantel geliefert, wo die Hauptisolierung des Erdungskabels auf jeden Fall gelb/grün ist. Das Gerät muss einer Trennvorrichtung vorgeschaltet angeschlossen werden, gemäß der Überspannungskategorie III und der nationalen Installationsregeln. Das Erdungskabels gelb/grün darf nicht vom Schalter unterbrochen werden. Bevor man das Gerät vom Stromnetz abtrennt muss kontrolliert werden: - dass die Versorgungsspannung der auf dem Schild der technischen Merkmale entspricht - dass der Erdungsschalter korrekt funktioniert;20 - dass die Stromversorgungsanlage über einen gemäß der geltenden Normen funktionstüch- tigen Erdungsanschluss verfügt; - dass die verwendeten Stecker oder allpoligen Schalterleicht mit dem installierten Gerät erreicht werden können. Der Hersteller übernimmt keinerlei Haftung, wenn die Sicherheitsnormen nicht beachtet werden.

ARBEITSWEISE T: Taste Timer: bei eingeschalteter Abzughaube aktiviert die Betätigung der Taste das zei- tgeregelte Ausschalten nach 15’. Die Abzughaube und das Licht werden abgeschaltet. Die Aktivierung dieser Funktion wird durch das Blinken der roten Led angezeigt. Falls die Funktion Timer aktiviert ist, wird sie durch eine weitere Betätigung ausgeschaltet. Die Funktion wird auch durch Betätigung der Taste 0/1 deaktiviert, falls sich die Abzughaube abschaltet. Die Taste leuchtet permanent, wenn die Abzughaube ausgeschaltet ist, um die Reinigung der Aluminiumfilter nach 30 Betriebsstunden zu melden. Durch einen langen anhaltenden Druck wird der Reset ausgeführt. DEC: Wenn die Funktion Auto aktiviert ist, wird sie damit deaktiviert. Wenn die Abzughaube in Betrieb ist, wird die Geschwindigkeit vermindert und falls der Ionisator aktiviert ist, wird die Ionisationsleistung vermindert. 0/1: Wenn die Funktiion Auto aktiviert ist, wird sie dadurch deaktiviert. Ist die Abzughaube ausgeschaltet, wird sie bei der ersten Geschwindigkeit aktiviert. Wenn die Abzughaube in Betrieb ist, wird sie ausgeschaltet. Wenn die Abzughaube und das Licht ausgeschaltet sind, kann durch einen langen anhaltenden Druck der Ionisator aktiviert/deaktiviert werden. Wenn während der Betätigung die Taste Auto aufleuchtet, ist der Ionisator aktiviert. INC: Falls der Automatikbetrieb aktiv ist, wird er deaktiviert. Wenn die Abzugshaube in Betrieb ist, erhöht ein Druck auf die Taste die Geschwindigkeit bis zur Höchstgeschwindigkeit und wenn der Ionisator aktiv ist, wird die Ionisatorleistung erhöht. Die Höchstgeschwindigkeit dauert 14 Minuten, danach nimmt die Abzugshaube wieder die 3. Geschwindigkeitsstufe ein. Die Höchstgeschwindigkeit wird durch das Blinken der Led INC angezeigt. Anmerkung: in der Abzugshaube SPRING mit 2 Motoren sind 3 Geschwindigkeitsstufen aktiv und die Höchstgeschwindigkeit ist nicht zeitgesteuert. Auto: Bei ausgeschalteter Abzughaube wird die Modalität Auto aus-/eingeschaltet; ist sie aktiviert, leuchtet die Led Auto. Wenn in dieser Modalität die Qualität der Luft gut ist (Blatt vollständig grün) sind die Abzughaube und auch der Ionisator ausgeschaltet Wenn dagegen die Luftqualität schlecht ist (Blatt teilweise oder ganz gelb) wird die Abzughaube bei der ersten Geschwindigkeit aktiviert und die Led DEC leuchtet solange auf, bis das Blatt wieder vollständig grün wird. L: Ein kurzer Druck schaltet das Licht ein/aus. Wenn Abzughaube und Licht ausgeschaltet sind, kann durch eine lange anhaltende Betätigung die Fernsteuerung RF gespeichert werden. Die Taste blinkt einige Sekunden lang oder solange bis eine Taste der Fernsteuerung erkannt wird. In der normalen Betriebsmodalität der Abzugshaube ist, wenn sie aktiviert ist, auch der Ionisa- tor aktiviert, seine Leistung steigt an, wenn die Luftverschmutzung zunimmt.21

ANLEITUNGEN FÜR AUSBAU UND ERSATZ

Zum Herausziehen der Metallfilter entfernt man die untere Platte, die mit Magneten am Haubenkörper befestigt ist. Hierdurch können die Filter durch Betätigung des entspre- chenden Handgriffs herausgezogen werden.

2. REGENERIERBARE KOMBINATIONSFILTER (nur qualifiziertes Personal)

Die Filter CARBON-ZEO sind regenerierbar, und zwar gemäß der im Abschnitt H bezüglich Wartung beschriebenen Modalitäten. Diese Filter sind oben an der Haube positioniert. Um sie zu entfernen geht man wie folgt vor (siehe Abb. F2): - Das Gerät vom elektrischen Netz abtrennen. - Die 2 Schrauben (V1) lösen (4 Schrauben im Falle von Doppelmotor Typ SPRING). - Vorsichtig die Kombinationsfilterhalterung herausziehen (SF) (2 Filterhalterungen im Falle von Haube mit Doppelmotor Typ SPRING) - Den Filter (F) aus der Kombinationsfilterhalterung herausziehen (SF). Zu Bestellung neuer Filter wenden Sie sich an den Vertreiber/Einzelhändler. NUR FÜR ITALIEN: Laden Sie das entsprechende Formular zur Filterbestellung von folgender Seite herunter: www.falmec.com. BELEUCHTUNG

Die Hauben der Serie E-ION sind mit einer hochleistungsfähigen Led-Beleuchtung ausgestat- tet, von geringem Verbrauch und sehr langer Lebensdauer unter normalen Betriebsbedingun- gen. Im Bedarfsfall darf der LED-Strahler nur von qualifizierten Technikern unter Verwendung von originalen Ersatzteilen ausgeführt werden.

WARTUNG UND REINIGUNG

Eine konstante Wartung garantiert einen guten Betrieb und eine gute andauernde Leistung. Besondere Aufmerksamkeit gilt den Metallfettfiltern, um zu verhindern, dass sich an der Hau- be Fett ansammelt; dies ist gefährlich, da es Brände begünstigt.

Haben die Aufgabe, die Fett-Schwebeteilchen aufzufangen, daher empfehlen wir, sie häufig (alle 2/3 Wochen) in warmen Wasser und Reinigungsmittel zu waschen, ohne sie zu verbiegen. Vor der Wiedermontage abwarten, dass sie vollständig trocken sind. Für die Demontage und Montage siehe Anleitungen in Punkt F1. Wir empfehlen, diese Opera- tionen in regelmäßigen Abständen durchzuführen, um zu verhindern, dass Öle, Fett und Staub in das ionisierende System eintreten.

2. KOMBINATIONSFILTER CARBON.ZEO

Die Filter CARBON.ZEO haben keine besondere Wartung nötig. Unter normalen Be- triebsbedingungen empfehlen wir, sie alle 18 Monate zu regenerieren und nach 3 Jahren auszuwechseln. Bevor man Operationen ausführt muss man die Haube vom elektrischen Versorgungsnetz abtrennen. Für die Entnahme siehe Abschnitt F2. Um den Filter CARBON.ZEO (1 mal im Jahr) zu regenerieren, muss man den unteren Tuchfilterhalterahmen (TPM) vom Kombinationsfilter (siehe Abb. H2) abtrennen, und ihn in einen normalen Ofen bei 200°C circa 2 Stunden lang legen. Nach dem Abkühlen des Filters den unteren Tuchfilterhalterahmen (TPM) wieder an der Haube montieren, dabei die in Punkt F2 beschriebene Operation in umgekehrter Reihenfolge ausführen. Die Haube erneut am elektrischen Versorgungsnetz anschließen.22

Wir empfehlen, die Außenoberflächen der Haube mindestens alle 15 Tage zu reinigen, um zu vermeiden, dass die öligen oder fetten Substanzen die Oberflächen der Haube angreifen. Die Reinigung der Haube muss vorsichtig ausgeführt werden: dazu ein feuchtes Tuch und neutrales flüssiges Reinigungsmittel oder denaturierten Alkohol verwenden, um die Oberflächen und die aktiven Bauteile der Haube nicht zu beschädigen. Keine Produkte mit Schleifmitteln, Tücher mit rauer Oberfläche verwenden, oder Tücher, die normalerweise im Handel für die Reinigung von Stahl erhältlich sind. Die Nichtbeach- tung dieser Warnhinweise beschädigt die Stahloberfläche auf irreversible Weise. Diese Hinweise müssen zusammen mit dem Gebrauchshandbuch der Haube aufbewahrt werden. Der Hersteller übernimmt keinerlei Verantwortung, wenn diese Anweisungen nicht beachtet werden.

4. REINIGUNG IONISIERENDE LEITUNGEN (nur qualifiziertes Personal)

Diese Operation ist sehr delikat und muss von qualifiziertem Personal durchgeführt wer- den, da die ionisierenden Leitungen mit Hochspannung versorgt werden. Bei normalen Betriebsbedingungen empfehlen wir, den Eingriff alle 18 Monate vorzunehmen. Bevor man Operationen ausführt muss man die Haube vom elektrischen Versorgungsnetz abtren- nen. Die Filter CARBON-ZEO wie in Abschnitt F2 beschrieben entfernen. Jetzt sind die ionisierenden Leitungen zugänglich und können entfernt und gereinigt werden, wie in den nachfolgenden Punkten beschrieben (siehe Abb. H4). - Die Feder M für die Erdung des Drahtgeflechts außen an der Leitung lösen. - Die ionisierenden Leitungen (TI) der Ionisationskammer abschrauben und das Metal- lnetz entfernen. - Die Leitung sanft mit einem Tuch und Äthylalkohol reinigen. Das Drahtgeflecht außen mit Wasser und Seife waschen und sorgfältig nachspülen. - Sicherstellen, dass das Drahtgeflecht ABSOLUT TROCKEN ist (eventuell bei 50°C etwa 10’ lang in den Ofen legen) und dann wieder auf die Leitungen fügen. - Die Leitungen wieder in die Ionisationskammer schrauben, die Feder M wieder anbrin- gen. - Die Filter CARBON-ZEO wieder montieren, dazu die in Punkt F2 beschriebene Operation in umgekehrter Reihenfolge ausführen. Die Haube erneut am elektrischen Versorgungsnetz anschließen. Nach circa 4 Jahren normalen Betriebs kann es nach und nach zu einer Minderung der Funktionstüchtigkeit der ionisierenden Leitungen kommen. Wir empfehlen daher, sie nach 5 Jahren auszuwechseln.

5. REINIGUNG DER INNENFLÄCHE

Die elektrischen Teile oder Teile des Motors im Innern der Dunstabzugshaube dürfen nicht mit Flüssigkeiten oder Lösemittel gereinigt werden. Keine Schleifmittel benutzen. Vor der Reinigung muss das Gerät vom Stromnetz getrennt werden. GARANTIE

Was die garantie betrifft, wenden sie sich am austräger. Die Herstellerfirma haftet nicht für mögliche Ungenauigkeiten infolge Druck- oder Schreib- fehler in diesem Anleitungsheft. Sie behält sich außerdem das Recht vor, an ihren Produkten sämtliche Änderungen vorzunehmen, die sie auch im Interesse des Benutzers für erforderlich oder nützlich erachtet, ohne die wesentlichen Merkmale in Bezug auf Funktionalität und Sicherheit zu beeinträchtigen.23

MONTAGEANLEITUNG FÜR DIE SCHWEBENDE INSEL-DUNSTAB-

1) Sicherstellen, dass an der Decke der Anschluss für die elektrische Versorgung der Haube

gemäß der geltenden Normen vorgesehen ist. Die elektrische Versorgung an dem Teil der Anlage, die die Haube versorgt, abtrennen.

- die 4 Stahlkorde (C1) in die 4 Bohrungen (F1) an der Deckenhalterung (SC); - das Versorgungskabel der Anlage der Haube (CAI) in die Bohrung (F2) der Deckenhalte- rung (SC).

3) Die Versorgungsklemme (MA) an das Versorgungskabel anschließen (CAI); dabei die An-

gaben Phase, Nullleiter und Erdung befolgen (siehe Abschnitt D). (Abb. B)

1) Die Halterung (SC) an der Decke befestigen: dazu Fischer Ø 8 mm und entsprechende

Schraube V1 verwenden.

2) Die Stahlkorde (C1) in die Bohrungen des Halterungsabdecktellers (C) fügen.

1) Die Höhe (Y) der Haube von der Decke bestimmen, dabei den Wert X=60/65 cm berücksich-

tigen und das (Z) je nach Haubenmodell variiert. (Abb. D)

1) Nach Bestimmung der Höhe (Y) die überschüssigen Stahlkorde (C1) im unteren Teil entfer-

2) Die Kabelblockierungen (BC) lockern, indem man den gerändelten Zylinder entgegen dem

Uhrzeigersinn dreht.

3) Die Stahlkorde (C1) darin einfügen.

4) Blockieren, indem man den gerändelten Zylinder im Uhrzeigersinn dreht, nachdem man

erneut kontrolliert hat, dass sich die Haube auf der gewünschten Höhe “Y” befindet. Mit einer Wasserwaage die Ebenheit der Haube in den beiden Richtungen überprüfen. 5-6) Das Versorgungskabel Haube (CA) in die entsprechende Bohrung des Halterungsab- decktellers (C) fügen und an der Klemme (MA) anschließen, dabei die Anweisungen von Abschnitt D befolgen. (Abb. E)

1) Die Klemme in der Halterung (SC) positionieren.

2) Den Halterungsabdeckteller (C) heben.

3) Den Halterungsabdeckteller (C) an der Halterung (SC) mit den 2 Schrauben (V4) anschrau-

4) Die Haube elektrisch versorgen.

ANWEISUNG FÜR DIE MONTAGE EINER ABZUGSHAUBE MIT WAN- DHALTERUNG (Abb. A)

1) Die elektrische Spannungsversorgung der Abzugshaube abtrennen. Überprüfen, ob an der

Installationswand die Vorrüstung (Solution A oder B) für die elektrische Versorgung der Abzugshaube entsprechend den geltenden Bestimmungen vorhanden ist. Die Abzugshaubenhalterung (SP) im Abstand Y positionieren. Dabei darauf achten, dass der Abstand zwischen Abzugshaube und Kochfeld zwischen circa 60-65 cm beträgt.

3) Die Abzugshaubenhalterung (SP) mithilfe von 2 Dübeln mit Ø 8 mm und den entsprechen-24

den Schrauben V1 befestigen. Achtung, befindet sich das Versorgungskabel der Ab- zugshaubenanlage (CAI) hinter der Abzugshaubenhalterung (SP) (Solution A), ist es durch die Bohrung (F) der Halterung durchzuführen. (Abb. B) 1A) Solution A -> - Die Abzugshaube provisorisch in der Nähe der Abzugshaubenhalterung (SP) positionie- ren und die Versorgungsklemme (MA) an das Versorgungskabel der Abzugshaube (CA) anschließen. Dabei auf Phase, Neutralleiter und Erde achten (siehe Abschn. D) und die Kabelüberlänge abschneiden. - Die Klemme und das Versorgungskabel zwischen der Rückseite der Abzugshaube und der Abzugshaubenhalterung (SP) so positionieren, dass es nicht zu sehen ist. 1B) Solution B (üblicher) -> die Steckdose (PE) befindet sich in der Nähe der Abzugshaube. In diesem Fall empfiehlt es sich, einen Stecker mit Phase, Neutralleiter und Erde auf dem Versorgungskabel der Abzugshaube (CA) entsprechend den geltenden Bestimmungen zu montieren. (Abb. C)

1) Die auf der Abzugshaube montierten Schraubenköpfe V4 in die Bohrungen der Abzugshau-

benhalterung (SP) setzen.

2) Die Abzugshaube verschieben, sodass die Schrauben in den Ösen der Abzugshaubenhal-

terung festsitzen. 3-4) Mithilfe der im Lieferumfang enthaltenen 4 Schrauben V5 die Halterung (SP) definitiv an der Abzugshaube befestigen. - (nur für Solution B) Die Abzugshaube an der elektrischen Versorgung anschließen. - Die Abzugshaube elektrisch versorgen.25
