BEDIENUNGSANLEITUNG Ginevra Boston FALMEC

DE GEBRAUCHSANWEISUNG

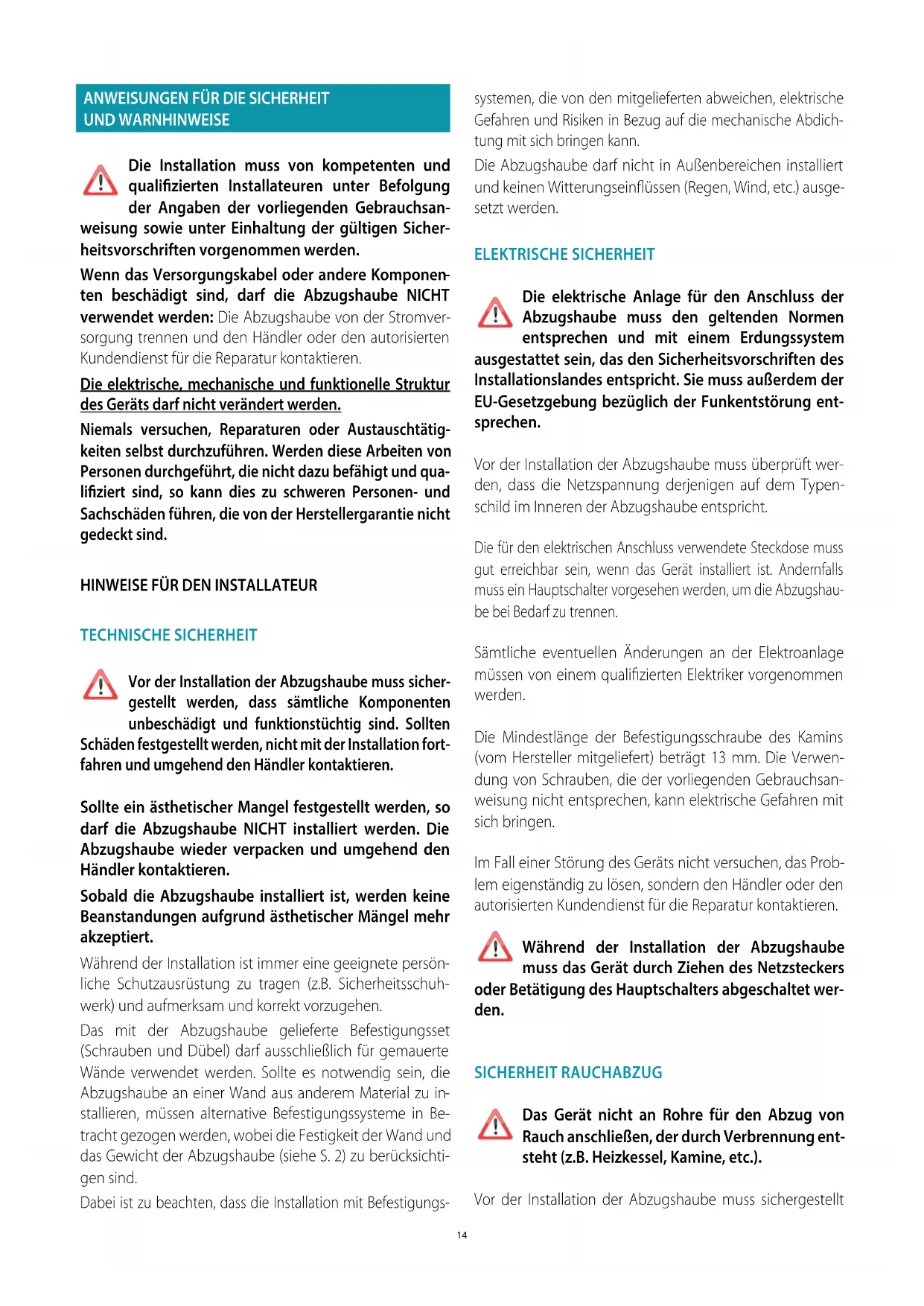

ANWEISUNGEN FÜR DIE SICHERHEIT

UND WARNHINWEISE Die Installation muss von kompetenten und qualizierten Installateuren unter Befolgung der Angaben der vorliegenden Gebrauchsan- weisung sowie unter Einhaltung der gültigen Sicher- heitsvorschriften vorgenommen werden. Wenn das Versorgungskabel oder andere Komponen

ten beschädigt sind, darf die Abzugshaube NICHT verwendet werden: Die Abzugshaube von der Stromver- sorgung trennen und den Händler oder den autorisierten Kundendienst für die Reparatur kontaktieren. Die elektrische, mechanische und funktionelle Struktur des Geräts darf nicht verändert werden. Niemals versuchen, Reparaturen oder Austauschtätig- keiten selbst durchzuführen. Werden diese Arbeiten von Personen durchgeführt, die nicht dazu befähigt und qua- liziert sind, so kann dies zu schweren Personen- und Sachschäden führen, die von der Herstellergarantie nicht gedeckt sind.

HINWEISE FÜR DEN INSTALLATEUR

TECHNISCHE SICHERHEIT Vor der Installation der Abzugshaube muss sicher- gestellt werden, dass sämtliche Komponenten unbeschädigt und funktionstüchtig sind. Sollten Schäden festgestellt werden, nicht mit der Installation fort- fahren und umgehend den Händler kontaktieren. Sollte ein ästhetischer Mangel festgestellt werden, so darf die Abzugshaube NICHT installiert werden. Die Abzugshaube wieder verpacken und umgehend den Händler kontaktieren. Sobald die Abzugshaube installiert ist, werden keine Beanstandungen aufgrund ästhetischer Mängel mehr akzeptiert. Während der Installation ist immer eine geeignete persön

liche Schutzausrüstung zu tragen (z.B. Sicherheitsschuh- werk) und aufmerksam und korrekt vorzugehen. Das mit der Abzugshaube gelieferte Befestigungsset (Schrauben und Dübel) darf ausschließlich für gemauerte Wände verwendet werden. Sollte es notwendig sein, die Abzugshaube an einer Wand aus anderem Material zu in

stallieren, müssen alternative Befestigungssysteme in Be- tracht gezogen werden, wobei die Festigkeit der Wand und das Gewicht der Abzugshaube (siehe S. 2) zu berücksichti- gen sind. Dabei ist zu beachten, dass die Installation mit Befestigungs- systemen, die von den mitgelieferten abweichen, elektrische Gefahren und Risiken in Bezug auf die mechanische Abdich- tung mit sich bringen kann. Die Abzugshaube darf nicht in Außenbereichen installiert und keinen Witterungseinüssen (Regen, Wind, etc.) ausge- setzt werden. ELEKTRISCHE SICHERHEIT Die elektrische Anlage für den Anschluss der Abzugshaube muss den geltenden Normen entsprechen und mit einem Erdungssystem ausgestattet sein, das den Sicherheitsvorschriften des Installationslandes entspricht. Sie muss außerdem der EU-Gesetzgebung bezüglich der Funkentstörung ent- sprechen. Vor der Installation der Abzugshaube muss überprüft wer- den, dass die Netzspannung derjenigen auf dem Typen- schild im Inneren der Abzugshaube entspricht. Die für den elektrischen Anschluss verwendete Steckdose muss gut erreichbar sein, wenn das Gerät installiert ist. Andernfalls muss ein Hauptschalter vorgesehen werden, um die Abzugshau- be bei Bedarf zu trennen. Sämtliche eventuellen Änderungen an der Elektroanlage müssen von einem qualizierten Elektriker vorgenommen werden. Die Mindestlänge der Befestigungsschraube des Kamins (vom Hersteller mitgeliefert) beträgt 13 mm. Die Verwen- dung von Schrauben, die der vorliegenden Gebrauchsan- weisung nicht entsprechen, kann elektrische Gefahren mit sich bringen. Im Fall einer Störung des Geräts nicht versuchen, das Prob- lem eigenständig zu lösen, sondern den Händler oder den autorisierten Kundendienst für die Reparatur kontaktieren. Während der Installation der Abzugshaube muss das Gerät durch Ziehen des Netzsteckers oder Betätigung des Hauptschalters abgeschaltet wer- den. SICHERHEIT RAUCHABZUG Das Gerät nicht an Rohre für den Abzug von Rauch anschließen, der durch Verbrennung ent- steht (z.B. Heizkessel, Kamine, etc.). Vor der Installation der Abzugshaube muss sichergestellt15 DEUTSCH werden, dass alle gültigen gesetzlichen Vorschriften in Be- zug auf die Luftableitung aus dem Raum eingehalten wer- den.

HINWEISE FÜR DEN BENUTZER

Diese Hinweise wurden für Ihre Sicherheit und die Sicherheit anderer Personen erstellt, und wir bitten Sie deshalb, die vorliegende Ge- brauchsanweisung vor der Installation, der Verwen- dung oder der Reinigung des Geräts vollständig zu le- sen. Der Hersteller lehnt jegliche Haftung für etwaige di

rekte oder indirekte Schäden von Personen, Gegen- ständen oder Haustieren ab, die durch eine Nichtbe- achtung der in der vorliegenden Gebrauchsanweisung angeführten Sicherheitshinweise verursacht werden. Es ist sehr wichtig, dass diese Gebrauchsanweisung zu

sammen mit dem Gerät aufbewahrt wird, damit künf- tig darin nachgelesen werden kann. Falls das Gerät verkauft oder an eine andere Person über

geben wird, muss sichergestellt werden, dass auch die Gebrauchsanweisung übergeben wird, damit der neue Besitzer informiert werden kann, wie die Abzugshaube funktioniert und welche diesbezüglichen Warnhinweise zu beachten sind. Nach der Installation der Edelstahlhaube muss als Erstes deren Reinigung erfolgen, um die Rückstände der Schutz

klebefolie und eventuelle Flecken von Öl oder Fett zu ent- fernen, die die Oberäche der Abzugshaube unwiderruich beschädigen können, falls sie nicht entfernt werden. Für diesen Vorgang empehlt der Hersteller, die mitgelieferten Reinigungstücher zu benutzen, die auch gekauft werden können. Immer die Verwendung von originalen Ersatzteilen fordern. VERWENDUNGSBESTIMMUNG Das Gerät ist ausschließlich für die Absaugung von Rauch bestimmt, der während der Zubereitung von Speisen in Haushaltsküchen, nicht in gewerblichen Küchen, erzeugt wird. Jede andere Verwendung gilt als unsachgemäß, kann Schäden an Personen, Gegen

ständen und Haustieren verursachen und enthebt den Hersteller von jeglicher Verantwortung. Dieses Gerät kann von Kindern ab 8 Jahren sowie von Per- sonen mit reduzierten physischen, sensorischen oder men- talen Fähigkeiten oder Mangel an Erfahrung und/oder Wis- sen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die damit zusammenhängenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen die vom Benutzer auszuführende Reinigung und Wartung nicht unbeaufsichtigt durchführen.

HINWEISE FÜR VERWENDUNG UND REINIGUNG

Vor jedem Reinigungs- oder Wartungseingri das Gerät durch Ziehen des Netzsteckers oder Betätigung des Hauptschalters vom Stromnetz trennen. Die Abzugshaube nicht mit nassen Händen oder nackten Füßen verwenden. Immer kontrollieren, dass alle elektrischen Teile (Beleuch

tung, Absauganlage) ausgeschaltet sind, wenn das Gerät nicht verwendet wird. Das maximale Gesamtgewicht eventuell auf der Abzugs

haube abgestellter oder an ihr aufgehängter Gegenstände (falls vorgesehen) darf 1,5 kg nicht überschreiten. Fritteusen müssen während des Betriebs überwacht wer

den: Das erhitzte Öl könnte Feuer fangen. Unter der Haube keine oenen Flammen verwenden. Unterhalb der Abzugshaube keine Garvorgänge mit "oe

nen" Flammen ausführen. Die Abzugshaube nie ohne Metallfettlter verwenden. In diesem Fall würden sich Fett und Schmutz auf dem Gerät absetzen und seine Funktionstüchtigkeit beeinträchtigen. Die erreichbaren Teile der Abzugshaube können heiß sein, wenn sie zusammen mit Kochgeräten verwendet werden. Mit der Reinigung so lange warten, bis alle Teile der Ab

zugshaube abgekühlt sind. Sollte die Reinigung nicht gemäß den Vorschriften und mit den Produkten ausgeführt werden, die im vorliegenden Handbuch angegeben sind, so besteht Brandgefahr. Wenn das Gerät über einen längeren Zeitraum nicht ver

wendet wird, muss der Hauptschalter abgeschaltet werden. Bei gleichzeitiger Verwendung anderer mit Gas oder anderen Brennstoen gespeister Verbrau- cher (Heizkessel, Öfen, Kamine, etc.) für eine an- gemessene, vorschriftsmäßige Lüftung des Raumes sorgen, in dem die Dunstabsaugung erfolgt.16 INSTALLATION Dieser Abschnitt ist ausschließlich qualiziertem Personal vorbehalten Vor der Installation der Abzugshaube muss das Kapitel "ANWEI- SUNGEN FÜR DIE SICHERHEIT UND WARNHINWEISE" aufmerk- sam gelesen werden. TECHNISCHE MERKMALE Die technischen Daten des Geräts sind auf den Schildern im Inneren der Ab- zugshaube angegeben. POSITIONIERUNG Der Mindestabstand zwischen dem höchsten Teil des Kochgeräts und dem untersten Teil der Abzugshaube ist in der Montageanleitung ange- geben. Wenn die Abzugshaube über einer Gaskochäche positioniert ist, muss die- ser Abstand gewöhnlich mindestens 65 cm (25,6") betragen. Dennoch kann gemäß der Auslegung der Norm EN60335-2-31 vom 11.07.2002 vonseiten der TC61 (subclause 7.12.1 meeting 15 agenda item 10.11) der Mindestabstand zwischen der Kochebene und dem unteren Teil der Abzugshaube auf den in der Montageanleitung angegebenen Wert vermindert werden. Wenn die Anleitung der Gaskochebene einen größeren Abstand vorschreibt, muss dies eingehalten werden. Die Abzugshaube darf nicht in Außenbereichen installiert und keinen Witte- rungseinüssen (Regen, Wind, etc.) ausgesetzt werden. ELEKTRISCHER ANSCHLUSS (Dieser Abschnitt ist ausschließlich qualiziertem Personal vorbehalten) Vor sämtlichen Eingrien an der Abzugshaube muss das Gerät vom Stromnetz getrennt werden. Sicherstellen, dass die Elektrokabel in der Abzugshaube nicht ab- geschnitten oder getrennt werden: Andernfalls muss das nächstgelegene Kundendienstzentrum kontaktiert werden. Für die elektrischen Anschlüsse qualiziertes Personal beauftragen. Der Anschluss muss in Übereinstimmung mit der geltenden Gesetzge- bung ausgeführt werden. Bevor das Gerät ans Stromnetz angeschlossen wird, muss geprüft werden, dass:

• die Netzspannung jener der Daten auf dem Typenschild in der Abzugshau- be entspricht;

• die elektrische Anlage den gesetzlichen Vorschriften entspricht und für die Belastung des Geräts geeignet ist (siehe Kenndaten in der Abzugshaube);

• der Stecker und das Kabel nicht mit heißen Komponenten mit Temperatu- ren über 70 °C in Berührung kommen;

• die Versorgungsanlage mit einer wirksamen und gemäß den geltenden Normen ausgeführten Erdung verbunden ist;

• die für den Anschluss verwendete Steckdose gut erreichbar ist, wenn die Abzugshaube installiert ist. Bei:

• mit einem Kabel ohne Stecker ausgestatteten Geräten: muss der zu verwen- dende Stecker ein genormter Stecker sein. Die Kabel müssen wie folgt an- geschlossen werden: Das gelb-grüne Kabel für die Erdung, das blaue Kabel für den Nullleiter und das braune für die Phase. Der Stecker muss an einer geeigneten Sicherheitssteckdose angeschlossen werden.

• einem fest montierten Gerät, das über kein Versorgungskabel oder eine andere Vorrichtung zur Trennung vom Stromnetz mit einer derartigen Ö- nungsdistanz der Kontakte verfügt, dass die vollständige Trennung zu den Bedingungen der Überspannungskategorie III erfolgt. Diese Trennvorrichtungen müssen gemäß den Installationsnormen am Ver- sorgungsnetz installiert werden. Der grün/gelbe Erdungsdraht darf nicht vom Schalter unterbrochen werden. Der Hersteller lehnt jede Haftung ab, falls die Sicherheitsnormen nicht einge- halten werden. RAUCHABZUG

ABZUGSHAUBE IN VERSION AUSSENABLUFT ABLUFTVERSION

Bei dieser Ausführung werden die Dämpfe über ein Abzugs- rohr nach außen abgeleitet. Deshalb muss der Anschluss der Haube für den Abzug mit ei- nem Rohr an einem externen Abzug angeschlossen werden. Das Abzugsrohr muss:

• einen größeren Durchmesser als der Abzugshaubenanschluss haben.

• in den horizontalen Abschnitten eine leichte Neigung nach unten aufweisen (Gefälle), um zu verhindern, dass das entstehende Kondenswasser in die Ab- zugshaube zurückießt.

• so wenig Kurven wie möglich aufweisen.

• so kurz wie möglich sein, um Vibrationen zu vermeiden, und um zu verhin- dern, dass die Abzugsleistung der Haube reduziert wird. Wenn die Rohrleitung durch kalte Räume verläuft, muss sie isoliert werden. Um ein Rückströmen der Luft von Außen zu vermeiden, verfügen Abzugs- hauben mit Motoren zu 800m

/h oder mehr, über ein Rückschlagventil. Abweichungen für Deutschland: Wenn die Herdabzugshaube gleichzeitig mit Geräten betrieben wird, die mit einer anderen Energie als elektrischem Strom betrieben werden, darf der negative Druck im Raum 4 Pa nicht überschreiten (4 x 10-5 bar).

ABZUGSHAUBE IN VERSION INNENUMLUFT FILTRIEREND

In dieser Ausführung strömt die Luft durch die Aktivkohlel- ter, wo sie gereinigt wird, und wird anschließend in den Raum zurückgeleitet. Kontrollieren, dass die Aktivkohlelter in der Abzugshaube angebracht sind, andernfalls müssen sie angebracht werden, wie in der Mon- tageanleitung angeführt. In dieser Ausführung darf das Rückschlagventil nicht montiert werden. Sollte es dennoch am Anschluss für den Luftabzug des Motors vorhan- den sein, muss es entfernt werden. MONTAGEANLEITUNG Dieser Abschnitt ist ausschließlich qualiziertem Personal vorbehalten Die Abzugshaube kann in verschiedenen Kongurationen instal- liert werden: Die allgemeinen Montagephasen gelten für alle Installationen; befolgen Sie dagegen die entsprechenden Phasen der gewünschten In- stallation, wo dies extra angegeben wird. BETRIEB WANN MUSS DIE ABZUGSHAUBE EINGESCHALTET WERDEN? Die Abzugshaube mindestens eine Minute vor Beginn des Kochvorgangs ein- schalten. Dadurch wird ein Luftstrom erzeugt, der den Rauch und die Dämpfe zur Absaugäche hin befördert. Nach Abschluss des Kochvorgangs die Abzugshaube noch so lange laufen las- sen, bis alle Dämpfe und Gerüche abgesaugt sind. Es besteht eventuell auch die Möglichkeit, mit Hilfe der Timer-Funktion die automatische Abschaltung der Abzugshaube nach 15 Minuten Betrieb einzustellen. WELCHE GESCHWINDIGKEITSSTUFE SOLL GEWÄHLT WERDEN? Geschwindigkeit 1: Hält die Luft bei geringem Stromverbrauch rein. Geschwindigkeit 2: Wird für normale Bedingungen verwendet. Geschwindigkeit 3: Wird bei Vorhandensein von starken Gerüchen oder Dämpfen verwendet.17 DEUTSCH WANN MÜSSEN DIE FILTER GEREINIGT ODER AUSGETAUSCHT WERDEN? Die Metalllter müssen jeweils nach 30 Betriebsstunden gereinigt werden. Die Aktivkohlelter müssen im Durchschnitt alle 3-4 Monate, je nachdem, wie oft die Abzugshaube verwendet wird, ausgetauscht werden. Für weitere Details siehe Kapitel “WARTUNG”.

BENUTZUNG DER WAHLSCHALTER

WAHLSCHALTER LICHT 0 In Position 0 ist das Licht aus. 1 In Position 1 ist das Licht an. WAHLSCHALTER MOTOR 0 In Position 0 ist der Motor aus. 1 In Position 1 ist der Motor mit minimaler Geschwindigkeit an. 2 In Position 2 ist der Motor mit mittlerer Geschwindigkeit an.

In Position 3 ist der Motor mit maximaler Geschwindigkeit an. Die Einschaltung des Motors wird durch das Aueuchten der Licht des Wahlschalters angezeigt. WARTUNG Vor jedem Reinigungs- oder Wartungseingri das Gerät durch Ziehen des Netzsteckers oder Betätigung des Hauptschalters vom Stromnetz trennen. Es dürfen keine Tücher mit rauer Oberäche oder Reinigungsmittel ver- wendet werden, die scheuernde, säurehältige oder korrosive Substanzen enthalten. Eine kontinuierliche Wartung gewährleistet langfristig einen guten Betrieb und eine gute Leistung. Besondere Aufmerksamkeit muss den Metallfettltern und den Aktivkohle- ltern geschenkt werden: eine häuge Reinigung der Filter und ihrer Halterun- gen gewährleistet, dass sich an der Abzugshaube kein Fett ablagert, das leicht entzündlich und somit gefährlich ist.

REINIGUNG DER AUSSENFLÄCHEN

Es wird empfohlen, die Außenächen der Abzugshaube mindestens alle 2 Wochen zu reinigen, um zu vermeiden, dass ölige und fettige Substanzen die Stahloberächen angreifen. Für die Reinigung der Abzugshaube aus gebürste- tem Edelstahl empehlt der Hersteller die Verwendung der Reinigungstücher "Magic Steel". Alternativ dazu und für alle anderen Arten von Oberächen muss die Rei- nigung mit einem feuchten Lappen mit neutralem Reinigungsmittel oder mit denaturiertem Alkohol ausgeführt werden. Am Ende der Reinigung die Abzugshaube mit weichen Tüchern sorgfältig ab- wischen und abtrocknen. Im Bereich der Bedientafel und der Beleuchtungsvorrichtungen nur wenig Wasser verwenden, um zu vermeiden, dass die elekt- ronischen Bauteile feucht werden. Die Reinigung der Glasplatten darf nur mit spezischen nicht korrosiven oder scheuernden Reinigungsmitteln mit einem weichen Tuch ausgeführt werden. Der Hersteller lehnt jede Haftung ab, falls diese Anweisungen nicht befolgt werden.

REINIGUNG DER INNENFLÄCHEN

Die Reinigung von elektrischen oder zum Motor gehörenden Teilen in der Abzugshaube mit Flüssigkeiten oder Lösungsmit- teln ist verboten. Für die Metallteile siehe den vorigen Abschnitt. METALLFETTFILTER Deshalb wird empfohlen, die Metalllter häug zu reinigen (mindestens ein Mal pro Monat), indem sie ungefähr 1 Stunde lang in kochend heißem Wasser mit Geschirrspülmittel eingeweicht werden. Darauf achten, sie nicht zu biegen. Keine korrosiven, säurehältigen oder alkalischen Reinigungsmittel verwenden. Die Metalllter sorgfältig abspülen und vor der Montage abwarten, bis sie voll- ständig trocken sind. Die Metalllter können auch in der Spülmaschine gereinigt werden, aber es könnte zu einer Braunfärbung des Materials kommen. Um dies zu vermeiden, einen Spülgang mit niedriger Temperatur (max. 55 °C) wählen. Für die Montage und Demontage der Metallfettlter siehe die Montageanlei- tung. DIE AKTIV-KOHLEFILTER Diese Filter halten die in der durchströmenden Luft vorhandenen Gerüche zu- rück. Die gereinigte Luft wird somit erneut in den Raum zurückgeführt. Die Aktivkohlelter müssen bei normalen Betriebsbedingungen im Durch- schnitt alle 3-4 Monate ausgewechselt werden. Für den Austausch der Aktivkohlelter siehe Einbauanleitung. BELEUCHTUNG Die Abzugshaube ist mit einer Beleuchtung mit hochleistungsfähigen LED- Spots mit geringem Stromverbrauch und sehr langer Lebensdauer bei norma- lem Gebrauch ausgestattet. Sollte der LED-Spot ausgetauscht werden müssen, so ist wie in der Abbildung vorzugehen. x218

ENTSORGUNG AM ENDE DER LEBENSDAUER

Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf Ihrem Gerät bedeutet, dass es sich um ein WEEE-Produkt handelt, das so- mit ein "Abfall aus elektrischen und elektronischen Geräten” ist. Dar- um darf es nicht der ungetrennten Abfallentsorgung zugeführt werden (also zusammen mit “unsortiertem Hausmüll” weggeworfen werden), sondern muss getrennt verwaltet werden, um es entsprechenden Eingrien für eine Wiederverwertung oder einer spezischen Behandlung zu unterziehen, damit die etwaigen umweltgefährdenden Stoe sicher entfernt und entsorgt werden und die recycelfähigen Rohstoe entnommen werden. Die sachgemäße Ent- sorgung dieses Produktes trägt dazu bei, wertvolle Ressourcen zu schützen und potentiell negative Auswirkungen auf die Gesundheit des Menschen und die Umwelt zu vermeiden, die hingegen durch eine unsachgemäße Entsorgung dieser Abfälle entstehen könnten. Für weitere Informationen bezüglich der in Ihrer Nähe liegenden speziellen Sammelstellen bitten wir Sie, die lokalen Behörden zu kontaktieren. Für eine unsachgemäße Entsorgung dieser Abfälle könnten in Übereinstimmung mit der nationalen Gesetzgebung Strafen vorgesehen sein. INFORMATIONEN ZUR ENTSORGUNG INNERHALB DER EUROPÄISCHEN UNION Die europäische Richtlinie zu den WEEE-Geräten wurden in jedem Land auf andere Weise ausgelegt. Darum sollten bei der Entsorgung dieses Geräts die lo

kalen Behörden oder der Händler kontaktiert werden, um sich über die korrekte diesbezügliche Vorgehensweise zu informieren. INFORMATIONEN ZUR ENTSORGUNG IN LÄNDERN AUSSERHALB DER

Das Symbol der durchgestrichenen Abfalltonne auf Rädern ist nur in der Euro- päischen Union gültig: Wenn das Gerät in anderen Ländern entsorgt werden soll, sollten die lokalen Behörden oder der Händler kontaktiert werden, um sich über die korrekte diesbezügliche Vorgehensweise zu informieren. ACHTUNG! Der Hersteller behält sich das Recht vor, jederzeit und ohne Vorankündigung Änderungen an den Geräten vorzunehmen. Der Druck, die Übersetzung und die - auch auszugsweise - Reproduktion des vorliegenden Handbuchs müssen zuvor vom Hersteller genehmigt werden. Die im vorliegenden Handbuch enthaltenen technischen Informationen, die graschen Darstellungen sowie die Spezikationen dienen nur als Richtlinie und dürfen nicht verbreitet werden. Das Handbuch wurde in italienischer Sprache verfasst, der Hersteller über- nimmt keine Haftung für etwaige Transkriptions- oder Übersetzungsfehler.19 FRANÇAIS
