BEDIENUNGSANLEITUNG Orchidea FALMEC

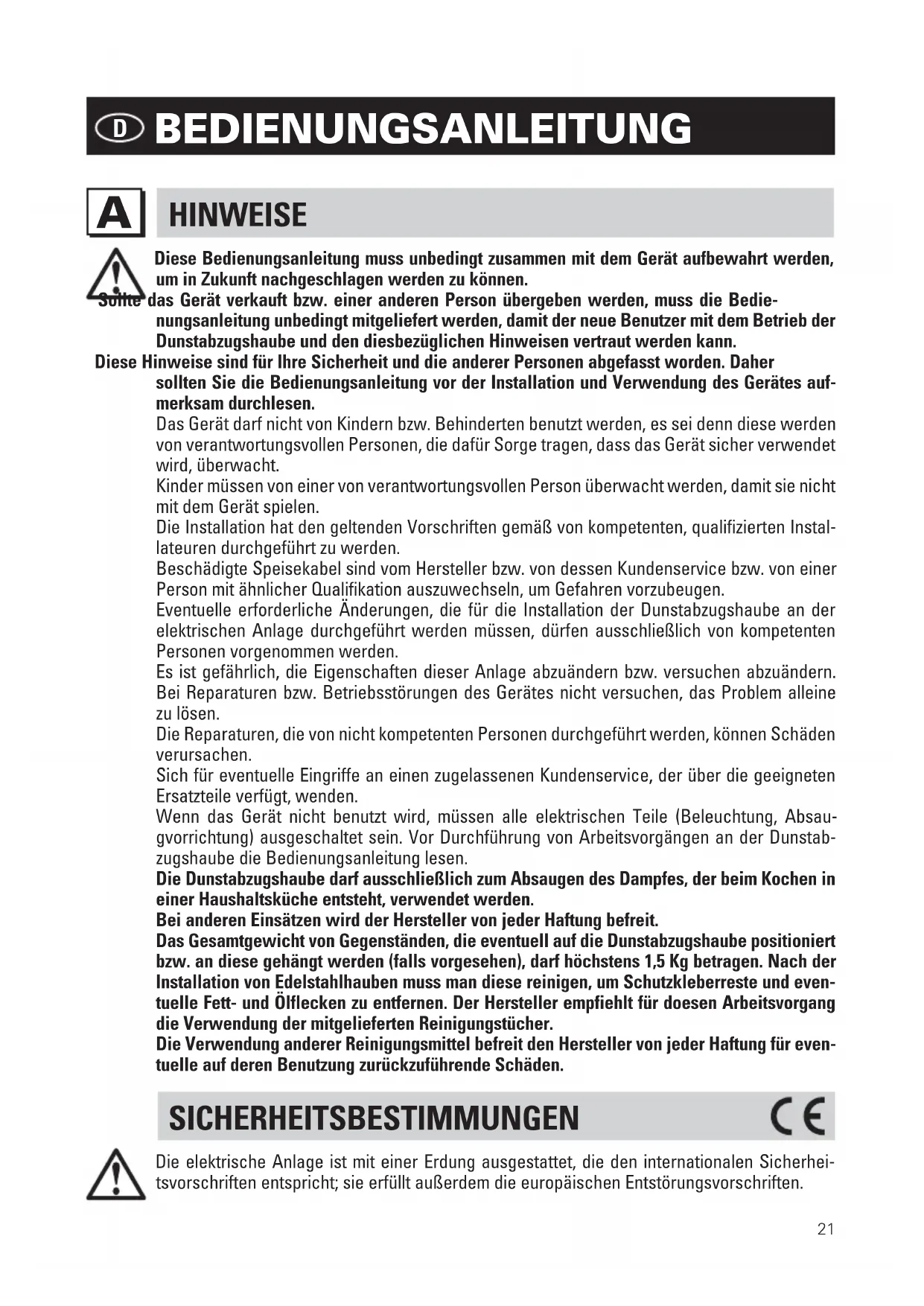

BEDIENUNGSANLEITUNG HINWEISE

Diese Bedienungsanleitung muss unbedingt zusammen mit dem Gerät aufbewahrt werden, um in Zukunft nachgeschlagen werden zu können. Sollte das Gerät verkauft bzw. einer anderen Person übergeben werden, muss die Bedie- nungsanleitung unbedingt mitgeliefert werden, damit der neue Benutzer mit dem Betrieb der Dunstabzugshaube und den diesbezüglichen Hinweisen vertraut werden kann. Diese Hinweise sind für Ihre Sicherheit und die anderer Personen abgefasst worden. Daher sollten Sie die Bedienungsanleitung vor der Installation und Verwendung des Gerätes auf- merksam durchlesen. Das Gerät darf nicht von Kindern bzw. Behinderten benutzt werden, es sei denn diese werden von verantwortungsvollen Personen, die dafür Sorge tragen, dass das Gerät sicher verwendet wird, überwacht. Kinder müssen von einer von verantwortungsvollen Person überwacht werden, damit sie nicht mit dem Gerät spielen. Die Installation hat den geltenden Vorschriften gemäß von kompetenten, qualifizierten Instal- lateuren durchgeführt zu werden. Beschädigte Speisekabel sind vom Hersteller bzw. von dessen Kundenservice bzw. von einer Person mit ähnlicher Qualifikation auszuwechseln, um Gefahren vorzubeugen. Eventuelle erforderliche Änderungen, die für die Installation der Dunstabzugshaube an der elektrischen Anlage durchgeführt werden müssen, dürfen ausschließlich von kompetenten Personen vorgenommen werden. Es ist gefährlich, die Eigenschaften dieser Anlage abzuändern bzw. versuchen abzuändern. Bei Reparaturen bzw. Betriebsstörungen des Gerätes nicht versuchen, das Problem alleine zu lösen. Die Reparaturen, die von nicht kompetenten Personen durchgeführt werden, können Schäden verursachen. Sich für eventuelle Eingriffe an einen zugelassenen Kundenservice, der über die geeigneten Ersatzteile verfügt, wenden. Wenn das Gerät nicht benutzt wird, müssen alle elektrischen Teile (Beleuchtung, Absau- gvorrichtung) ausgeschaltet sein. Vor Durchführung von Arbeitsvorgängen an der Dunstab- zugshaube die Bedienungsanleitung lesen. Die Dunstabzugshaube darf ausschließlich zum Absaugen des Dampfes, der beim Kochen in einer Haushaltsküche entsteht, verwendet werden. Bei anderen Einsätzen wird der Hersteller von jeder Haftung befreit. Das Gesamtgewicht von Gegenständen, die eventuell auf die Dunstabzugshaube positioniert bzw. an diese gehängt werden (falls vorgesehen), darf höchstens 1,5 Kg betragen. Nach der Installation von Edelstahlhauben muss man diese reinigen, um Schutzkleberreste und even- tuelle Fett- und Ölflecken zu entfernen. Der Hersteller empfiehlt für doesen Arbeitsvorgang die Verwendung der mitgelieferten Reinigungstücher. Die Verwendung anderer Reinigungsmittel befreit den Hersteller von jeder Haftung für even- tuelle auf deren Benutzung zurückzuführende Schäden. SICHERHEITSBESTIMMUNGEN Die elektrische Anlage ist mit einer Erdung ausgestattet, die den internationalen Sicherhei- tsvorschriften entspricht; sie erfüllt außerdem die europäischen Entstörungsvorschriften.22 Das Gerät auf keinen Fall an die Ablassleitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw...), anschließen. Sich vergewissern, dass die Netzspannung mit den im Inneren der Dunstabzugshaube angegebenen Daten übereinstimmt. Der Mindestsicherheitsabstand zwischen Kochebene und Dunstabzugshaube muss minde- stens 65 cm betragen. Auf keinen Fall unter der Dunstabzugshaube auf “offenem Feuer” kochen. Die Friteusen wäh- rend der Benutzung kontrollieren: das überhitzte Öl könnte sich entzünden. Für eine ausreichende Lüftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit anderen Geräten, die mit Brennstoffen und ähnlichen Stoffen arbeiten, verwendet wird. - Kein offenes Feuer unter der Haube anzünden. - Das Gerät auf keinen Fall an die Ablassleitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw...), anschließen. - Sich vergewissern, dass alle gelten Vorschriften bezüglich der Luftablasses außerhalb des Raumes erfüllt werden, bevor man die Dunstabzugshaube benutzt. Vor Durchführung von Reinigungs- oder Wartungsarbeiten muss man die Stromversorgung unterbrechen, indem man den Stecker zieht bzw. den Hauptschalter betätigt. Der Hersteller lehnt jede Haftung für eventuelle direkte oder indirekte Schäden an Personen, Gegenständen und Haustieren ab, die auf die Nichteinhaltung der in der vorliegenden Bedienungsanleitung enthaltenen Vorschriften zurückzuführen sind und insbesondere die Installation, Bedienung und Wartung des Gerätes betreffen. - Wenn die Reinigung nicht entsprechend den Anweisungen erfolgt, besteht Brandgefahr. VORSICHT: Erreichbare Bauteile könnten sich erhitzen, wenn sie Kochgeräten verwendet werden. - Die max. Länge der Schrauben zur Befestigung des Rauchfangs beträgt 10 mm (vom Her- steller gestellt). WARNUNG: Erfolgt die Installation der Schrauben oder Befestigungsvorrichtungen nicht entsprechend den vorliegenden Anweisungen, führt dies zu Gefahr durch Stromschlag. TECHNISCHE MERKMALE

Die technischen Daten des Elektrogeräts sind an den Typenschildern im Innern der Dunstab- zugshaube angegeben. INSTALLATION

(Dieser Abschnitt ist Fachpersonal mit der für die Montage der Dunstabzugshaube erforder- lichen Qualifikation vorbehalten) Der Abstand zwischen Kochebene und dem unteren Teil der Abzugshaube muss normaler- weise mindestens 65 cm betragen (siehe Abbildung C1). Dieser Abstand muss unbedingt am untersten Punkt der Haube ohne Sicherheitsspannung gemessen werden. Ausgehend von diesem von den Europäischen Normen vorgesehenem Detail kann man den Abstand an eini- gen Modellen reduzieren, wie es im Hauptkatalog spezifiziert wird. Wenn die Anweisungen der Gaskochebene einen größeren Abstand vorsehen, muss dies berücksichtigt werden. In der Abluftversion kann der Durchmesser des Rauchablasses nicht kleiner als der des Dun- stabzugshaubenanschlusses sein. In den waagrechten Abschnitten muss das Rohr leicht nach oben geneigt sein (ca. 10%), um die Luft nach außen zu leiten. Die Kurven auf ein Minimum reduzieren und prüfen, ob alle Rohre die erforderliche Mindest- länge aufweisen. Die geltenden Vorschriften bezüglich des Luftablasses nach draußen beachten. Bei gleichzeitiger Verwendung anderer mit Gas oder anderen Brennstoffen gespeister Ver-23 braucher (Heizkessel, Öfen, Kamine, usw...) für eine angemessene, vorschriftsmäßige Lüftung des Raumes, in dem die Rauchabsaugung erfolgt, sorgen. Montageanleitungen: siehe Abschnitt “O” der vorliegenden Bedienungsanleitung. ELEKTRISCHER ANSCHLUSS

(Dieser Abschnitt ist Fachpersonal mit der für den Stromanschluss erforderlichen Qualifika- tion vorbehalten) ACHTUNG! Vor jedem Eingriff im Innern der Haube muss das Gerät vom Stromnetz getrennt werden. Sicherstellen, dass die Stromkabel im Innern der Dunstabzugshaube nicht abgeklemmt oder durchgeschnitten werden; sollte dies dennoch vorkommen, den nächst gelegenen Kunden- dienst kontaktieren. Der Anschluss muss unter Befolgung der gültigen Rechtsvorschriften erfolgen. Sicherstellen, dass das Reduzierventil und die Elektroanlage der Geräteleistung entsprechen (siehe techni- sche Spezifikationen in Punkt B). Einige Gerätetypen können mit einem Kabel ohne Stecker ausgestattet sein, in diesem Fall ist ein „genormter“ Stecker zu verwenden, wobei folgendes zu beachten ist: - Der gelb/grüne Draht ist für die Erdung zu benutzen; - der blaue Draht ist für den Nullleiter, und - der braune Draht für die Phase bestimmt. Das Kabel darf auf keinen Fall mit heißen Teilen in Berührung kommen (über 70°C). - Am Netzkabel einen der Geräteleistung entsprechenden Stecker anbringen und diesen in eine Sicherheits- Steckdose stecken. Bei Geräten, die mit Kabel und Stecker ausgestattet geliefert werden, muss man sicherstellen, dass sie mit einem geeigneten Kreislauf verbunden werden. Sich an eine qualifizierte Person wenden (siehe technische Spezifikationen in Punkt B). Die Herstellerfirma ist nicht haftbar, wenn die Unfallverhütungsvorschriften nicht eingehal- ten werden.

HAUBE MIT ABLUFTBETRIEB (absaugend) Bei dieser Ausführung wird der während des Kochens entstehende Dampf durch ein Ab- zugsrohr nach außen abgeführt. Der sich oberhalb der Haube befindliche Rauchzug ist an ein Abzugsrohr anzuschließen, über das Rauch und Dampf zu einem Auslass ins Freie geleitet werden. Bei dieser Ausführung sind eventuell vorhandene Aktivkohlefilter wie in Punkt F beschrieben zu entfernen. Wenn die Dunstabzugshaube gleichzeitig mit anderen Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden, muss eine ausreichende Belüftung des Raums gesorgt wer- den. Germany (Feuerungsverordnung vom 31-01-1986 und DVGW-TRGI 1986, Amtsblatt G 600): Bei gleichzeitigem Betrieb der Dunstabzugshau-be im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10-5 bar) sein.

HAUBE MIT UMLUFTBETRIEB (filtrierend) Bei dieser Ausführung strömt die Luft durch Aktivkohlefilter, wo sie gefiltert und erneut an den Raum abgegeben wird. Sicherstellen, dass die Aktivkohlefilter am Motor installiert sind, andernfalls müssen sie wie unter Punkt H beschrieben installiert werden.24 Bei Dunstabzugshauben im Umluftbetrieb empfehlen wir die Rückstauklappe, die am Aus- gangsverbindungsstück des Motors montiert ist, zu entfernen. Für optimale Leistung ist es ratsam, bei starker Geruch- und Dampfbildung die dritte Dreh- zahlstufe, und unter normalen Bedingungen die zweite Stufe einzustellen. Die erste Dreh- zahlstufe dient dazu, die Luft bei geringem Energieverbrauch sauber zu halten. Die Haube sollte bei Kochbeginn eingeschaltet, und erst wieder ausgeschaltet werden, wenn der Raum vollkommen geruchsfrei ist.

1. ZWEI-SCHALTER-STEUERUNG

LICHT - Schalter A Stellung 0: Licht immer ausgeschaltet. Stellung 1: Licht immer eingeschaltet. DREHZAHL - Schalter B Zum Einschalten und Einstellung der Betriebsdrehzahl des Motors, je nach Ausführung Drehzahlstufe 1 bis 3 oder mittels stufenlosem Drehzahlregler.

Betriebskontrollleuchte des Motors.

MOTOR - Taste 1, 2, 3, OFF 1: startet den Motor mit Mindestdrehzahl 2: startet den Motor mit mittlerer Drehzahl 3: startet den Motor mit Höchstdrehzahl OFF: schaltet den Motor aus

ANLEITUNGEN FÜR AUSBAU UND ERSATZ

Zur Entfernung des Metall-Fettfilters genügt es, am Griff A (Siehe Abb.) zu ziehen, bis der Filter aus der vorderen Führungsschiene austritt. Nun leicht nach unten neigen, damit er auch aus der hinteren Führungsschiene austritt. Beim Einsetzen des neuen Filters in umgekehrter Reihenfolge vorgehen. Die Metall- Fettfilter sind spulmaschinenfest.25

Um die Aktivkohlefilter auszuwechseln, wie folgt vorgehen: die Metallfilter, wie zuvor erklärt, entfernen. Auf diese Weise kann man die zwei Filter, die an der rechten und linken Seite des Leitblechs befestigt sind, leicht erreichen. Für die Montage/das Auswechseln siehe Abb. Im Falle von Dunstabzugshauben mit Motorkammer befindet sich der Filter im unteren Kammerteil. Für die Montage/das Auswechseln siehe Abb. Zur Bestellung neuer Karbonfilter bitte an die Vertragshandlung/Vertriebsunternehmen.NUR FÜR ITALIEN: Entsprechendes Formular von der Internetseite: www.falmec.com herun-terladen (Zugriff über Pull-down-Menü).

BELEUCHTUNG MONTAGE UND ERSATZ

Die Lampe wie folgt auswechseln:a) Das Gerät darf nicht an das Stromnetz angeschlossen sein.b) Die Stützschraube A ausdrehen und die Deckenlampe entfernen.c) Die Lampe mit dem gleichen Modell wie das Original auswechseln (max. 25 W, siehe An-gaben in Lampennähe).

ACHTUNG! Lampen mit anderer Form und Leistung als die Originallampe können das Be-leuchtungsfach ernsthaft beschädigen.

Die lampe “Round halogen light” zu ersetzen:a) Sicherstellen, dass das Gerät vom Stromversorgungsnetz getrennt ist.26 b) Den Haltering des Glasplättchens A durch eine leuchte Hebelbewegung mit einem Schraubenzieher entfernen c) Das Glasplättchen B entfernen, um Zugang um Lampenfach zu haben. d) Die Lampe durch eine neue desselben Typs ersetzen (Halogenleuchte, max. 20 W, 12 Volt Anschluss G4). e) Das Glasplättchen B wieder anbringen und mit dem Haltering A befestigen. Round halogen light Auswechseln der Lampe “Square halogen light”: a) Sich vergewissern, dass das Gerät nicht an das Stromnetz angeschlossen ist. b) Die Platte vollständig bis zu einem Winkel von 90° öffnen (siehe Abbildung), indem man auf PUSH drückt. c) Die Lampe mit einer Lampe desselben Typs auswechseln (Halogenlampe max. 20 W, 12 Volt Anschluss G4). d) Die Platte wieder schließen. Wenn sich die Platte nicht korrekt schließen lässt, den in Punkt b) beschriebenen Vorgang wiederholen. Square halogen light

3. LEUCHTSTOFFLAMPE (dem qualifizierten Personal vorbehalten)

Auswechseln des Leuchtstoffrohrs: a) Das Gerät vom Stromnetz trennen; b) Die eventuelle Stahlplatte entfernen, indem man die Befestigungsschrauben ausdreht. Das Leuchtstoffrohr herausnehmen, indem man es um 90° dreht, und mit einem Rohr mit den gleichen Eigenschaften ersetzen (8W-13W-21W-28W je nach Modell); c) Das Gerät wieder an das Stromnetz anschließen.

WARTUNG UND REINIGUNG

Nur durch eine konstante Wartung ist ein einwandfreier Betrieb und eine lange Lebensdauer der Dunstabzugshaube gewährleistet. Besondere Aufmerksamkeit ist den Metall-Fettfiltern und den Aktivkohlefiltern zu schenken. Eine häufige Reinigung der Filter und deren Halter gewährleistet, dass sich an der Dunstabzugshaube keine feuergefährlichen Fettansammlun- gen bilden.

1. METALL-FETTFILTER

Diese Filter haben die Aufgabe, die schwebenden Fettteilchen zurückzuhalten, sie sollten daher jeden Monat mit warmem Wasser. Gereinigt werden, wobei darauf zu achten ist, dass sie nicht geknickt werden. Für den Aus- und Einbau wird auf die Anleitungen unter Punkt H1 verwiesen. Die Reinigung muss unbedingt regelmäßig durchgeführt werden.27

Diese Filter haben die Aufgabe, die in der Luft, die sie durchströmt, enthaltenen Gerüche zurückzuhalten. Die durch mehrmaliges Durchströmen der Filter gereinigte Luft wird wie- der in die Küche zurückgeführt. Die Aktivkohlefilter können nicht gewaschen werden und müssen durchschnittlich alle 3-4 Monate ersetzt werden (die Häufigkeit hängt vom Gebrauch ab). Für den Ersatz der Aktivkohlefilter wird auf die Anleitungen unter Punkt F verwiesen.

Wir empfehlen, die äußeren Oberflächen der Hauben mindestens alle 15 Tage zu reinigen, um zu vermeiden, dass die öligen oder fettigen Substanzen die Oberflächen aus Stahl angreifen. Die Reinigung der Dunstabzugshaube wird mit einem feuchten Schwamm und einem neutralen Flüssigreiniger bzw. denaturiertem Alkohol durchgeführt. Bei Material, dass einer Fingerabdruckschutzbehandlung (Fasteel) unterzogen wurde, die Reinigung nur mit Wasser und einer neutralen Seife vornehmen; hierfür ein weiches Tuch verwenden, gründlich abspülen und trocknen. Es dürfen keine Produkte, die Scheuermittel enthalten, Tücher mit rauher Oberfläche bzw. handelsübliche Tücher für die Stahlreini- gung verwendet werden. Die Verwendung von Scheuermitteln und rauhen Tüchern wird die Oberflächenbehandlung des Stahls für immer beschädigen. Bei Nichtbeachtung dieser Hinweise wird es zu einer nicht mehr zu beseitigenden Be- schädigung der Stahlfläche kommen. Die vorliegenden Hinweise müssen zusammen mit der Bedienungsanleitung der Dunstab- zugshaube aufbewahrt werden. Der Hersteller lehnt bei Nichtbeachtung dieser Anweisungen jede Haftung ab.

4. REINIGUNG DER INNENFLÄCHE

Die elektrischen Teile oder Teile des Motors im Innern der Dunstabzugshaube dürfen nicht mit Flüssigkeiten oder Lösemittel gereinigt werden. Keine Schleifmittel benutzen. Vor der Reinigung muss das Gerät vom Stromnetz getrennt werden. GARANTIE

Was die garantie betrifft, wenden sie sich am austräger. Die Herstellerfirma haftet nicht für mögliche Ungenauigkeiten infolge Druck- oder Schreib- fehler in diesem Anleitungsheft. Sie behält sich außerdem das Recht vor, an ihren Produkten sämtliche Änderungen vorzunehmen, die sie auch im Interesse des Benutzers für erforderlich oder nützlich erachtet, ohne die wesentlichen Merkmale in Bezug auf Funktionalität und Sicherheit zu beeinträchtigen.

MONTAGEANLEITUNG FÜR DIE RUSTIKALEN

WANDABZUGSHAUBEN Schritt 1 - Die Befestigungsschiene (A – Abb. 1) an die Wand halten, wobei sich die Höhe durch die Summe der Werte X+Y+265 mm ergibt. - Mit einer Wasserwaage sicherstellen, daß die Schiene waagrecht ausgerichtet ist und an den beiden Enden der Schiene Nr. 2 Stellen zum Bohren anzeichnen. - Die Löcher bohren, 2 Expansionsdübel mit 8 mm Durchmesser einsetzen und die Schiene mit den diesbezüglichen Schrauben befestigen.28 Schritt 2 - Die Dunstabzugshaube an der Befestigungsschiene einhaken (Abb. 2). Schritt 3 - Die Dunstabzugshaube über die Schrauben der Beschläge (Abb. 3) ausrichten. Die obere Schraube (B) regelt den Abstand zur Wand und die untere (C) die vertikale Ausrichtung. Schritt 4 - Um zu vermeiden, daß sich die Dunstabzugshaube durch Druck von unten aushakt, ist sie mit einem Expansionsdübel und einer diesbezüglichen Schraube durch die Bohrung (Abb. 4) an der Wand zu befestigen

MONTAGE DER ECKDUNSTABZUGSHAUBE OHNE

STANGE Shritt 1 - Die hintere Feinstellschraube (A) ausdrehen und die Motorgruppe vom Haubenboden ab- montieren (Abb. 1). - Mit einer Wasserwaage sicherstellen, daß die Befestigungsschiene waa-gerecht ausge- richtet ist und an den Enden der Schiene 4 Bohrlöcher an-zeichnen. - Die Dunstabzugshaube mit Hilfe der zwei an der oberen Rückwand befindlichen Langlöcher in der gewünschten Position befestigen. - Anschließend die an den unteren Rückwänden positionierten Sicherheitsschrauben C an- bringen. Shritt 2 - Nachdem man die Dunstabzugshaube befestigt hat, den Schlauch an die Rauchauslassöff- nung und an das rundeAnschlußstück der Motorkammer anschließen. - Die Motorgruppe wieder an den Haubenboden anmontieren und mit der hinteren Feinstel- lschraube (A) befestigen (Abb. 2).

BEFESTIGUNG DER DUNSTABZUGSHAUBE OHNE

1) Den Abstand (L) von der Unterseite der Dunstabzugshaube zur Mitte der Befestigung-

sbohrungen messen (Abb. 7).

2) Den Abstand (M) zwischen den zwei Befestigungsbohrungen messen.

3) Die Mittellinie des Kochfelds muss mit der Mittellinie: L+650 mm.

4) Die Höhe der durchzuführenden Bohrungen über dem Kochfeld ergibt sich aus der Sum-

me von (L) und (H), wobei (H) durch den Punkt C-1 festgelegt wird.

5) Die Löcher mit einer Bohrmaschine bohren und die Dübel einsetzen (der Durchmesser

der Bohrungen hängt von der Art der Dübel ab).

6) Um sicherzustellen, dass die Dunstabzugshaube nach der Montage einwandfrei befestigt

ist, vor dem Aufhängen - die Stahlgitter abnehmen, wenn die Dunstabzugshaube mit einem Tangentialmotor ausgestattet ist - die ganze Einbaugruppe herausnehmen, wenn die Dunstabzugshaube mit einer solchen ausgestattet ist. Hierzu die Schrauben lösen, mit denen sie an der Unterseite befestigt ist.

7) Um das Ausklinken der Abzugshaube aufgrund eines von unten kommenden Drucks zu

vermeiden, ist sie mit einem Spreizdübel und einer dementsprechenden Schraube an der Wand zu befestigen, wobei die auf der Hinterseite der Abzugshaube vorhandenen Lochungen bzw. die Spanneisen am Deckel zu verwenden sind.

8) Die Dunstabzugshaube aufhängen.29

9) Durch die an der Unterseite befindliche Öffnung sicherstellen, dass die Dunstabzugshau-

be gut an den Haken befestigt ist.

10) Die Höhe der Dunstabzugshaube mit den Schrauben der Haken verstellen.

11) Die Stahlgitter bzw. die Einbaugruppe montieren.

12) Kaminbefestigungssatz (Abb. 8):

- Den Bügel (A) mit einem geeigneten Abstand an der Wand befestigen, wobei man die mitgelieferten Schrauben zu benutzen hat; - Die Verlängerung mit den mitgelieferten Schrauben an den Bügel (A) befestigen.30
