Тип продукта	Монитор LCD TFT цветной 22 дюйма (55,9 см)
Бренд	Iiyama
Модель	ProLite E2200WS
Тип панели	a-Si TFT активная матрица
Максимальное разрешение	1680 × 1050 (1,8 Мегапиксель)
Яркость	300 кд/м² (типичное)
Контрастность	1000:1 (типичное)
Время отклика	5 мс (черный, белый, черный)
Углы обзора (горизонтальный/вертикальный)	85°/85° (слева/справа), 85° (вверх), 75° (вниз)
Отображаемые цвета	16,7 миллионов (6 бит + 2 бита FRC)
Частоты синхронизации	Горизонтальная: 31-83 кГц, Вертикальная: 56-75 Гц
Входные разъемы	D-Sub 15 контактов, DVI-D 24 контакта (E2200WS), аудио 3,5 мм (стерео)
Динамики	2 × 1 Вт (стерео)
Питание	100-240 В переменного тока, 50/60 Гц, 1,3 А; макс. потребление 60 Вт, в режиме ожидания < 2 Вт

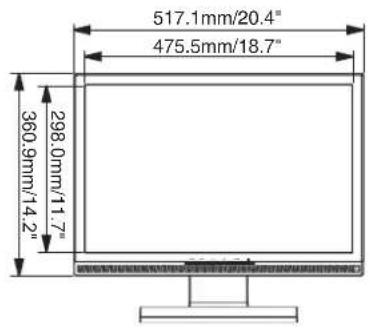

Размеры (Ш × В × Г)	517,1 × 444,1 × 179,7 мм
Вес нетто	5,8 кг
Угол наклона	Вперед: 5°, Назад: 20°
Стандарты и сертификаты	TCO '03, CE, TÜV-GS/MPR III, FCC-B, UL/C-UL, VCCI-B, GOST-R
Совместимость с настенным креплением	VESA 100 × 100 мм
Функции энергосбережения	ENERGY STAR, VESA DPMS
Уход за экраном	Мягкая сухая ткань; не используйте абразивные средства или растворители
Уход за корпусом	Слегка влажная ткань с мягким моющим средством, затем протрите сухой тканью
Безопасность	Не открывайте корпус, избегайте попадания воды, используйте указанное напряжение, отключайте перед чисткой
В комплекте	Кабель питания, кабель D-Sub, аудиокабель, подставка, руководство пользователя

Часто задаваемые вопросы - ProLite E2200WS IIYAMA

Что делать, если экран остается черным, а индикатор питания не загорается?

Проверьте, правильно ли подключен кабель питания и включен ли выключатель. Убедитесь, что розетка работает с другим устройством.

Как отрегулировать яркость или контраст?

Используйте кнопки ▲/▼ (Яркость/Контраст) напрямую или через меню OSD: нажмите MENU, затем выберите Яркость.

Можно ли использовать монитор без подставки?

Подставку можно снять для настенного монтажа (стандарт VESA 100 мм). Однако не используйте монитор без подставки, так как вентиляционные отверстия будут заблокированы, что приведет к перегреву.

Как чистить ЖК-экран?

Используйте мягкую сухую ткань. Никогда не используйте бумажные полотенца, растворители (разбавитель, бензин, кислоты) или абразивные чистящие средства. Перед чисткой отключите монитор.

Что делать, если экран мерцает или текст нечеткий?

Сначала выполните автоматическую настройку, нажав AUTO. Если проблема не исчезнет, вручную отрегулируйте Фазу и Пиксельную частоту в меню Геометрия.

Как подключить звук монитора?

Подключите прилагаемый аудиокабель (разъем 3,5 мм) между аудиовыходом компьютера и входом LINE IN монитора. Громкость регулируется кнопкой EXIT или через меню Звук.

Монитор не обнаруживает сигнал DVI. Что делать?

Убедитесь, что кабель DVI подключен правильно, и что вход выбран в меню Выбор входа (DVI). При необходимости перезагрузите компьютер.

Как сбросить все настройки к заводским?

В меню OSD перейдите в Восстановить и выберите Восстановить все параметры. Подтвердите Да, чтобы восстановить значения по умолчанию.

Можно ли установить монитор на кронштейн?

Да, монитор совместим с креплением VESA 100×100 мм. Снимите подставку и установите настенное крепление или совместимый кронштейн.

Какое разрешение рекомендуется для оптимального изображения?

Родное разрешение 1680 × 1050 обеспечивает наилучшее качество изображения. Используйте это разрешение с частотой обновления 60 Гц.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ProLite E2200WS IIYAMA

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ProLite

LCD Monitor

ProLite E2200WS ProLite E2200WSV

Благодарим вас за выбор ЖК-монитора iiyama. Советуем перед установкой и включением этого монитора внимательно прочитать это краткое, но обстоятельное руководство. Сохраните это руководство в надежном месте на случай, если в будущем вам понадобится что-либо уточнить.

РУССКИЙ

МАРКИРОВКА СЕ - ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ

Этот ЖК-монитор отвечает требованиям Директивы Европейского сообщества 89/336/EEC в отношении электромагнитной совместимости и Директивы 73/23/EEC в отношении низковольтного оборудования с учетом дополнений, внесенных Директивой 93/68/EEC.

Чувствительность к электромагнитному излучению выбрана на уровне, который обеспечивает правильную работу в жилых зонах, офисных помещениях и помещениях предприятий легкой промышленности и небольших предприятий, как внутри зданий, так и снаружи.

Все места работы характеризуются тем, что они подключены к системе низковольтного электропитания общего пользования.

■ Мы оставляем за собой право изменять технические характеристики без уведомления.
■ Все торговые знаки, использованные в этом руководстве пользователя, являются собственностью их соответствующих владельцев.
- Как участник программы ENERGY STAR®, компания iiyama установила, что данное изделие отвечает требованиям директив ENERGY STAR® в отношении энергосбережения.

СОДЕРЖАНИЕ

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ .... 1

МЕРЫ ПРЕДОСТОРОЖНОСТИ 1

ОСОБЫЕ ЗАМЕЧАНИЯ В ОТНОШЕНИИ ЖК-МОНИТОРОВ ..... 3

ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЕЙ 3

ЧИСТКА 3

ПРИСТУПАЕМ К РАБОТЕ С МОНИТОРОМ 4

ПРОВЕРКА СОДЕРЖИМОГО КОМПЛЕКТА ПОСТАВКИ ..... 4

УСТАНОВКА НА ПОДСТАВКУ 5

ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ 6

ПОДКЛЮЧЕНИЕ МОНИТОРА 7

НАСТРОЙКА КОМПЬЮТЕРА 8

РЕГУЛИРОВКА УГЛА ОБЗОРА 8

РАБОТА С МОНИТОРОМ 9

СОДЕРЖАНИЕ МЕНЮ НАСТРОЕК 10

НАСТРОЙКИ ЭКРАНА 14

ФУНКЦИЯ ЭНЕРГОСБЕРЕЖЕНИЯ 17

ВЫЯВЛЕНИЕ И УСТРАНЕНИЕ НЕПОЛАДОК 18

СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ 19

ПРИЛОЖЕНИЕ 20

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 20

РАЗМЕРЫ 22

ПОДДЕРЖИВАЕМЫЕ РЕЖИМЫ СИНХРОНИЗАЦИИ ..... 22

НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМОВ 23

PYCCKII PLE2200WS-Rus-M015A01_0907.P65 05.10.06, 14:524

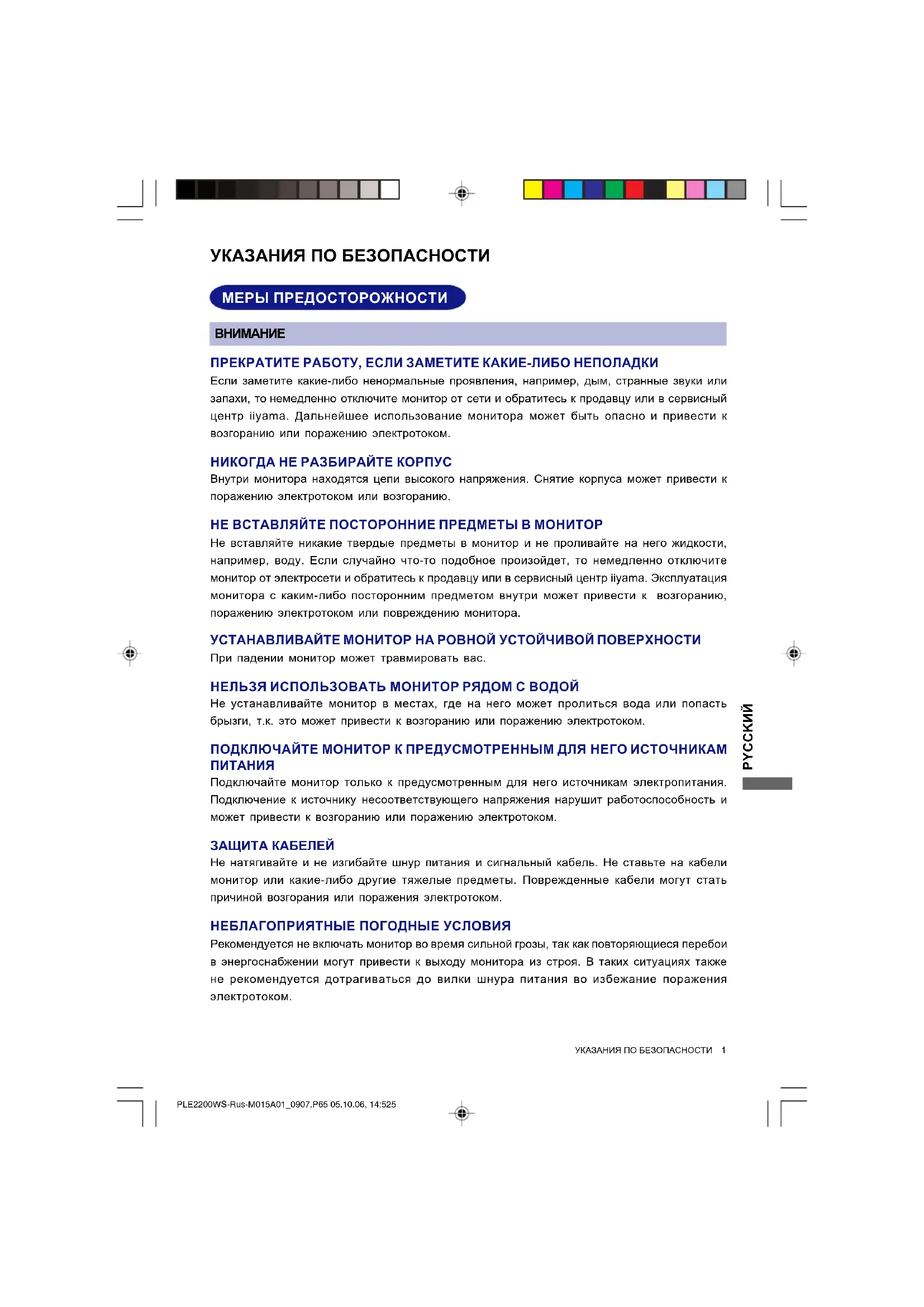

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ВНИМАНИЕ

ПРЕКРАТИТЕ РАБОТУ, ЕСЛИ ЗАМЕТИТЕ КАКИЕ-ЛИБО НЕПОЛАДКИ

Если заметите какие-либо ненормальные проявления, например, дым, странные звуки или запахи, то немедленно отключите монитор от сети и обратитесь к продавцу или в сервисный центр iiyama. Дальнейшее использование монитора может быть опасно и привести к возгоранию или поражению электротоком.

НИКОГДА НЕ РАЗБИРАЙТЕ КОРПУС

Внутри монитора находятся цепи высокого напряжения. Снятие корпуса может привести к поражению электротоком или возгоранию.

НЕ ВСТАВЛЯЙТЕ ПОСТОРОННИЕ ПРЕДМЕТЫ В МОНИТОР

Не вставляйте никакие твердые предметы в монитор и не проливайте на него жидкости, например, воду. Если случайно что-то подобное произойдет, то немедленно отключите монитор от электросети и обратитесь к продавцу или в сервисный центр ійуата. Эксплуатация монитора с каким-либо посторонним предметом внутри может привести к возгоранию, поражению электротоком или повреждению монитора.

УСТАНАВЛИВАЙТЕ МОНИТОР НА РОВНОЙ УСТОЙЧИВОЙ ПОВЕРХНОСТИ

При падении монитор может травмировать вас.

НЕЛЬЗЯ ИСПОЛЬЗОВАТЬ МОНИТОР РЯДОМ С ВОДОЙ

Не устанавливайте монитор в местах, где на него может пролиться вода или попасть брызги, т.к. это может привести к возгоранию или поражению электротоком.

ПОДКЛЮЧАЙТЕ МОНИТОР К ПРЕДУСМОТРЕННЫМ ДЛЯ НЕГО ИСТОЧНИКАМ ПИТАНИЯ

Подключайте монитор только к предусмотренным для него источникам электропитания. Подключение к источнику несоответствующего напряжения нарушит работоспособность и может привести к возгоранию или поражению электротоком.

ЗАЩИТА КАБЕЛЕЙ

Не натягивайте и не изгибайте шнур питания и сигнальный кабель. Не ставьте на кабели монитор или какие-либо другие тяжелые предметы. Поврежденные кабели могут стать причиной возгорания или поражения электротоком.

НЕБЛАГОПРИЯТНЫЕ ПОГОДНЫЕ УСЛОВИЯ

Рекомендуется не включать монитор во время сильной грозы, так как повторяющиеся перебои в энергоснабжении могут привести к выходу монитора из строя. В таких ситуациях также не рекомендуется дотрагиваться до вилки шнура питания во избежание поражения электротоком.

ПРЕДУПРЕЖДЕНИЕ

МЕСТО ДЛЯ УСТАНОВКИ

Не устанавливайте монитор в местах, где возможны внезапные перепады температуры, а также в местах с повышенной влажностью, в запыленных или в задымленных помещениях, т.к. это может привести к возгоранию, поражению электротоком или повреждению монитора. Не следует также устанавливать монитор в месте, где на него будет падать прямой солнечный свет.

НЕ УСТАНАВЛИВАЙТЕ МОНИТОР В ОПАСНЫХ МЕСТАХ

При установке в неподходящем месте монитор может упасть и причинить травму. Нельзя также ставить тяжелые предметы на монитор; все кабели должны быть проложены так, чтобы дети не могли потянуть за них и пораниться.

ОБЕСПЕЧЬТЕ ХОРОШУЮ ВЕНТИЛЯЦИЮ

Вентиляционные отверстия предназначены для предотвращения перегрева монитора. Перекрытие этих отверстий может привести к возгоранию. Для обеспечения необходимой циркуляции воздуха установите монитор на расстоянии минимум 10 см от стен.

Во время работы с монитором не снимайте наклонную подставку. Снятие подставки приведет к перекрытию вентиляционных отверстий на задней стенке корпуса, и монитор может перегреться. Это может привести к возгоранию или повреждению монитора. Эксплуатация монитора, когда он лежит на задней стенке, на боку или вверх основанием, а также на ковре или другом мягком материале также может привести к повреждению монитора.

ОТКЛЮЧАЙТЕ КАБЕЛИ ВО ВРЕМЯ ПЕРЕНОСКИ МОНИТОРА

При необходимости переместить монитор выключите выключатель питания, выньте вилку из розетки и отключите сигнальный кабель. Если этого не сделать, то возможно возгорание или поражение электротоком.

ВЫНИМАЙТЕ ВИЛКУ ШНУРА ПИТАНИЯ МОНИТОРА ИЗ СЕТЕВОЙ РОЗЕТКИ

Если монитор не используется долгое время, то во избежание серьезных повреждений рекомендуется отключать его от сетевой розетки.

ОТКЛЮЧАЯ КАБЕЛЬ, БЕРИТЕСЬ ЗА ВИЛКУ ИЛИ РАЗЪЕМ

Чтобы отключить шнур питания или сигнальный кабель, тяните, взявшись за вилку или разъем. Никогда не тяните за сам кабель, т.к. это может привести к возгоранию или поражению электротоком.

НЕ БЕРИТЕСЬ ЗА РАЗЪЕМ МОКРЫМИ РУКАМИ

Не вытаскивайте и не вставляйте вилку (разъем) мокрыми руками, так как это может привести к поражению электротоком.

В СЛУЧАЕ УСТАНОВКИ МОНИТОРА НА КОМПЬЮТЕР

Убедитесь, что кожух компьютера достаточно proven, чтобы выдержать вес монитора, иначе можно повредить компьютер.

НЕ КЛАДИТЕ ДИСКЕТЫ РЯДОМ С ДИНАМИКАМИ

Если положить дискеты на динамики или рядом с ними, то данные, записанные на магнитных носителях, таких, как дискеты, могут повредиться из-за воздействия магнитного поля, излучаемого динамиками.

ПРОЧИЕ РЕКОМЕНДАЦИИ

РЕКОМЕНДАЦИИ ПО ЭРГОНОМИКЕ

Чтобы глаза меньше уставали, не работайте за монитором напротив яркого освещения или в темной комнате. Оптимальный и комфортный просмотр обеспечивает расположение монитора чуть ниже уровня глаз и на расстоянии 40–60 см от глаз. При слишком долгой работе за монитором рекомендуется после каждого часа работы делать десятиминутные перерывы, чтобы не переутомлять глаза.

2 УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

ОСОБЫЕ ЗАМЕЧАНИЯ В ОТНОШЕНИИ ЖК-МОНИТОРОВ

Описанные ниже внешние признаки нормальны для ЖК-мониторов и не свидетельствуют о неисправности.

ПРИМЕЧАНИЕ

При первом включении ЖК-монитора изображение может не уместиться в экране дисплея, это зависит от типа используемого компьютера. В этом случае отрегулируйте расположение изображения, переместив его в нужное место на экране.
При первом включении возможно мерцание изображения на экране из-за особенностей задней подсветки. Выключите выключатель питания, затем снова включите его и проверьте, пропало ли мерцание.
■ На экране возможна заметная неоднородность яркости, это зависит от заданных свойств экрана рабочего стола.
Из-за физических особенностей ЖК-экрана после смены изображения может сохраняться остаточное изображение предыдущего экрана, если оно оставалось на экране несколько часов подряд. В этом случае нормальная работа экрана медленно восстановится при смене изображений или после отключения питания на несколько часов.
■ Если экран темный, мерцает или не светится, то обратитесь к продавцу или в сервисный центр iiyama. Ни в коем случае не пытайтесь отремонтировать монитор самостоятельно.

ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЕЙ

ПРИМЕЧАНИЕ

■ Возможно, время от времени будет нужно заменять источник люминесцентного излучения, используемого в мониторе. Для гарантийного обслуживания этого компонента обращайтесь в местный сервисный центр iiyama.
■ Если нужно вернуть монитор для обслуживания, а оригинальная упаковка не сохранилась, то обратитесь за советом к продавцу или в сервисный центр iiyama или попросите предоставить упаковку.
■ Если при чистке монитора в него попадут посторонние предметы или на него будет пролита жидкость, например, вода, то немедленно отсоедините шнур питания и обратитесь к продавцу или в сервисный центр iiyama.

ЧИСТКА

ВНИМАНИЕ

ПРЕДУПРЕЖДЕНИЕ

■ В целях безопасности перед чисткой монитора выключайте выключатель питания и отсоединяйте шнур питания.
- Чтобы не повредить ЖК-панель, не царапайте и не протирайте экран твердыми предметами.
■ Запрещается использовать любой из указанных ниже сильных растворителей. Они могут повредить корпус и ЖК-экран.

Растворители

Бензин

Абразивные средства для удаления пятен

Аэрозольные чистящие средства

Восковая полировальная паста

Кислые или щелочные растворители

РИМЕЧАНИЕ

■ Длительный контакт корпуса с предметами из резины или пластика может привести к ухудшению свойств корпуса или повреждению его покраски. Пятна можно удалять тканью, слегка смоченной мягким моющим средство Затем корпус нужно протереть сухой мягкой тканью.

КОРПУС

Рекомендуется регулярная чистка сухой мягкой тканью. Не используйте бумажные салфетки, т. к. они могут повредить ЖК-экран.

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

ПРИСТУПАЕМ К РАБОТЕ С МОНИТОРОМ

ОСОБЕННОСТИ

◆ Цветной ЖК-монитор с TFT-матрицей, диагональ 55,9 см (22,0 дюйма)
Поддерживает разрешение до 1680 x 1050
- Высокая контрастность - 1000:1 / Высокая яркость - 300 кандел/кв. м / Высокая скорость реакции - 5 мс
Цифровое сглаживание неровности экранных шрифтов
◆ Автоматическая регулировка
◆ Стереодинамики 2 стереодинамика с выходной мощностью по 1 Вт каждый
- Совместим с технологией Plug & Play согласно стандарту VESA DDC2B - Совместим с Windows® 95/98/2000/Me/XP
Режим энергосбережения (отвечает требованиям стандарта ENERGY STAR® VESA DPMS)
Эргономичная конструкция: сертифицирован на соответствие требованиям стандартов ТСО '03 и MPR III
◆ Цифровой вход (DVI-D) для максимального четкого отображенияя: ProLite E2200WS
Отвечает требования стандарта VESA по монтажу (100мм x 100мм)

ПРОВЕРКА СОДЕРЖИМОГО КОМПЛЕКТА ПОСТАВКИ

В комплект поставки монитора входят следующие принадлежности. Проверьте их наличие. Если какая-либо из этих принадлежностей отсутствует или повреждена, то обратитесь к продавцу или в региональное представительство iiyama.

■ Шнур питания*
■ Подставка

■ Сигнальный кабель с разъемом D-Sub
■ Руководство пользователя

■Аудиокабель

ПРЕДУПРЕЖДЕНИЕ

В странах с сетевым напряжением 120В для прилагаемого шнура питания номинальными параметрами являются 10А/125В. Если напряжение вашей электросети больше указанного номинала, то нужно использовать шнур питания, рассчитанный на 10А/250В. Тем не менее, в случае возникновения проблем или повреждения из-за использования шнура питания, поставленного не компанией iiyama, все гарантии аннулируются.

УСТАНОВКА НА ПОДСТАВКУ

Монитор поставляется с отсоединенной подставкой. Перед началом эксплуатации следует подсоединить подставку, а при необходимости снова уложить в коробку - отсоединить подставку.

ПРЕДУПРЕЖДЕНИЕ

■ Подставку следует устанавливать на устойчивую поверхность. Падение монитора может привести к его повреждению или причинить травму.
■ Не прикладывайте к монитору чрезмерных усилий. Это может вызвать его повреждение.
■ Перед установкой отсоедините кабели от монитора во избежание повреждений или поражения электрическим током.

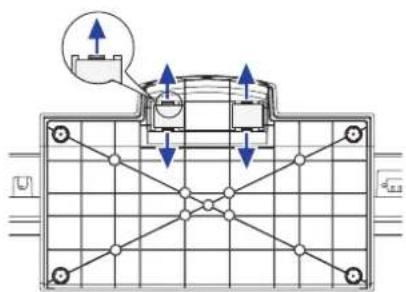

<Установка>

1. Сначала постелите на стол мягкую ткань, чтобы не поцарапать монитор. Ровно положите монитор на стол лицевой стороной вниз.
2. Приподнимите кронштейн подставки, как показано на рисунке.
3. Состыкуйте основание подставки с кронштейном.

1. Сначала постелите на стол мягкую ткань, чтобы не поцарапать монитор. Ровно положите монитор на стол лицевой стороной вниз.

2. Нажмите зацепы и, тяня за основание подставки, отстыкуйте ее от кронштейна.

ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ

①②③④⑤⑥ ⑦ ⑧ ⑨

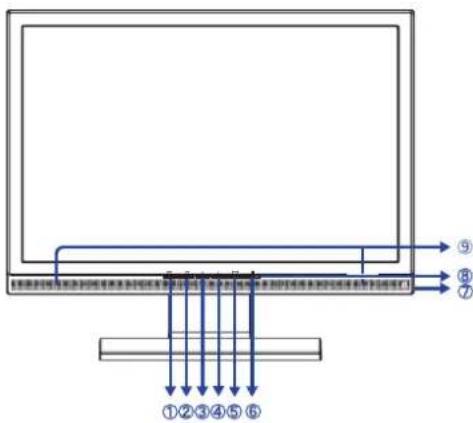

<Вид спереди>

① Кнопка автоматической регулировки (AUTO)
② Кнопка выхода / Громкость (EXIT)
③ Кнопка прокрутки вниз / регулировки контраста (◀)
④ Кнопка прокрутки вверх / регулировки яркости ( ▶)
⑤ Кнопка Меню / Выбор (ENTER)
⑥ Выключатель питания ( ⏻ )
⑦ Гнездо подключения наушников
⑧ Индикатор питания

ПРИМЕЧАНИЕ

Зеленый: нормальный режим работы

Оранжевый: режим энергосбережения

При отсутствии сигналов строчной и/или кадровой синхронизации монитор переходит в режим энергосбережения, что уменьшает потребление электроэнергии до величины менее 2Вт.

⑨ Динамики

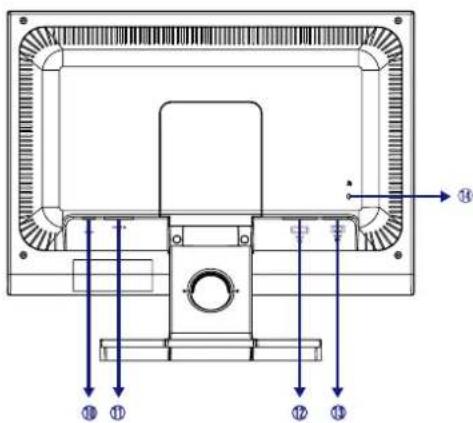

⑩ Разъем звукового линейного входа (LINE IN)
⑪ Разъем источника питания пер. тока (POWER IN)
⑫ 24-контактный разъем DVI-D (DVI)*
⑬ 15-контактный разъем D-SUB mini (D-SUB)
⑭ Гнездо замка безопасности

ПРИМЕЧАНИЕ

В гнездо замка безопасности можно вставить защитный тросик, чтобы никто не мог унести монитор без вашего разрешения.

* Доступно только для ProLite E2200WS.

6 ПРИСТУПАЕМ КРАБОТЕ С МОНИТОРОМ

ПОДКЛЮЧЕНИЕ МОНИТОРА

① Убедитесь в том, что выключены и компьютер, и монитор.
② Подключите компьютер к монитору с помощью сигнального кабеля. См. рис. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМОВ на стр. 22.)
③ С помощью аудиокабеля соедините звуковой линейный вход монитора с выходом звуковой аппаратуры или звуковой платы компьютера, если хотите воспроизводить звук через динамики монитора.
④ Подключите шнур питания сначала к монитору, а затем к источнику питания.

ПРИМЕЧАНИЕ

■ Типы сигнальных кабелей, используемых для подключения компьютера к монитору, могут быть разными в зависимости от компьютера. Неправильное подключение может вызвать серьезное повреждение как монитора, так и компьютера. Прилагаемый к монитору кабель имеет стандартный 15-контактный разъем D-Sub. Если потребуется кабель особого типа, то обратитесь к продавцу или в региональное представительство iiyama.
■ Для подключения к компьютерам Macintosh обратитесь к продавцу или в региональное представительство iiyama, чтобы приобрести соответствующий переходник.
■ Обязательно затяните винты на каждом конце сигнального кабеля.

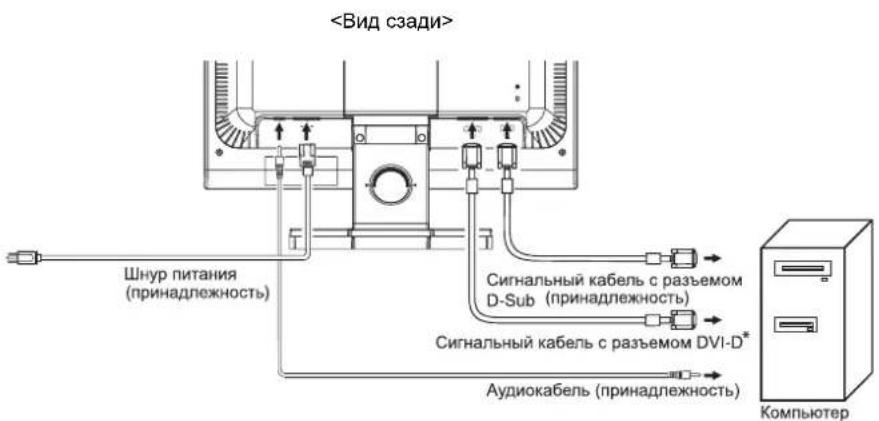

[Пример подключения]

<Вид сзади> Шнур питания (принадлежность) Сигнальный кабель с разъемом D-Sub (принадлежность) Сигнальный кабель с разъемом DVI-D* Аудиокабель (принадлежность) Компьютер

РУССКИЙ

* Доступно только для ProLite E2200WS.

ПРИСТУПАЕМ К РАБОТЕ С МОНИТОРОМ

НАСТРОЙКА КОМПЬЮТЕРА

■ Синхронизация сигнала

Задайте нужный режим синхронизации сигнала в соответствии с таблицей "ПОДДЕРЖИВАЕМЫЕ РЕЖИМЫ СИНХРОНИЗАЦИИ" на стр. 21.

■ Windows 95/98/2000/Me/XP Plug & Play

ЖК-мониторы компании iiyama отвечают требованиям спецификации DDC2B стандарта VESA. Функция Plug & Play выполняется в OC Windows 95/98/2000/Me/XP, когда монитор с помощью прилагаемого сигнального кабеля подключается к компьютеру, совместимому с DDC2B.

Установка на ПК с Windows 95/98/2000/Me/XP: Возможно, при установке на компьютере потребуется информационный файл для мониторов iiyama, который можно загрузить из Интернета по адресу:

http://www.iiyama.com

ПРИМЕЧАНИЕ

■ Дополнительные сведения о порядке загрузки драйвера для вашего монитора можно найти на указанном выше Интернет-сайте.
■ В большинстве случаев для компьютеров Macintosh или для компьютеров с операционными системами Unix драйверы мониторов не требуются. За дополнительной информацией сначала обратитесь к продавцу вашего компьютера.

РЕГУЛИРОВКА УГЛА ОБЗОРА

■ Для оптимального восприятия изображения рекомендуется смотреть прямо на монитор.
■ Регулируя угол обзора, придерживайте подставку, чтобы монитор не упал.
■ Монитор можно наклонять на 5 градусов вперед (к пользователю) и на 20 градусов назад.
- Чтобы при работе за монитором пользователь сохранял правильную осанку и не уставал, рекомендуется при регулировке не наклонять монитор больше чем на 10 градусов. Отрегулируйте угол наклона монитора так, чтобы вам было удобно смотреть на экран.

ПРИМЕЧАНИЕ

■ Регулируя угол обзора, не прикасайтесь к ЖК-экрану. Иначе ЖК-экран можно повредить.
■ При регулировке угла обзора старайтесь не оставлять на экране отпечатков пальцев.
■ Не наклоняйте кронштейн больше чем на 20 градусов (это разрешается только при укладке монитора обратно в коробку). Иначе монитор может упасть и разбиться.

Чтобы обеспечить наилучшее изображение, для ЖК-мониторов компании iiyama при изготовлении установлены значения параметров, указанные в таблице "ПОДДЕРЖИВАЕМЫЕ РЕЖИМЫ СИНХРОНИЗАЦИИ" на стр. 21. Вы можете самостоятельно с помощью кнопок отрегулировать изображение согласно указанным ниже процедурам. Дополнительные сведения по регулировке см. в разделе "НАСТРОЙКИ ЭКРАНА" на стр. 14.

1 Нажмите кнопку ENTER, чтобы на экране открыть Главное меню. В дополнительные меню можно переключаться нажатием кнопок / .

2 Выберите элемент Меню со значком группы параметров, которые хотите отрегулировать. Нажмите кнопку ENTER. Затем, нажимая кнопки / , выделите значок нужного параметра для регулировки.
3 Снова нажмите кнопку ENTER. Нажимая кнопки / , отрегулируйте соответствующий параметр или настройку.
4 Нажмите кнопку EXIT, чтобы выйти из меню, в результате сделанные вами настройки автоматически сохранятся.

Например, для подстройки положения по вертикали выберите в Главном меню группу Geometry (Геометрия) и нажмите кнопку ENTER. Затем, нажимая кнопки / , выберите пункт (V.Position).

После нажатия кнопки ENTER откроется страница регулировки. Нажимая кнопки / , измените настройки положения по вертикали. По мере изменения этих настроек вертикальное положение изображение на экране будет меняться соответствующим образом.

Закончив настройку, нажмите кнопку EXIT, в результате сделанные изменения будут сохранены в памяти.

Если во время регулировки вы перестанете нажимать кнопки, то экранное меню исчезнет по прошествии времени, заданного для параметра OSD Time (Длительность отображения меню на экране). Кроме того, чтобы быстро закрыть экранное меню, можно нажать кнопку EXIT.
■ После закрытия экранного меню все сделанные изменения автоматически сохраняются в памяти. Во время работы с меню следует избегать отключения питания.
■ Настройки H. / V. Position (положение по горизонтали/вертикали), Pixel Clock (частота синхросигнала) и Phase (фаза) сохраняются для каждого отдельного режима синхронизации. За этим исключением, все остальные настройки имеют только одно, общее значение, которое применяется ко всем режимам синхронизации.

РАБОТА С МОНИТОРОМ 9

СОДЕРЖАНИЕ МЕНЮ НАСТРОЕК

Automатическая регулировкаОаказа Auto Adjust		Только аналоговый вход
Элемент регулировки		Проблема / Параметр Какую кнопку нажимать
Автоматическаяregулировка*Direct		Автоматическая регулировка параметров H. / V.Position, Pixel Clock и Phase.

* Для достижения наилучших результатов используйте функцию "Автоматическая регулировка" в сочетании с шаблоном настройки. См. раздел "НАСТРОЙКИ ЭКРАНА" на стр. 14.

Direct

Можно пропустить элементы Меню и сразу перейти к шкале настройки, используя следующие операции с кнопками.

● Автоматическая регулировка: Нажмите кнопку Auto, когда Меню не отображается.

ОсвещенностьLuminance
Элемент регулировки		Проблема / Параметр	Какую кнопку нажимать
	Яркость* Brightness* Direct	Слишком темное Слишком яркое
Sonni	Контраст Contrast Direct	Слишком бледное Слишком интенсивное

* Регулируйте Яркость, когда работаете за монитором в темной комнате и экран кажется вам слишком ярким.

Direct

Можно пропустить элементы Меню и сразу перейти к шкале настройки, используя следующие операции с кнопками.

• Контраст: Нажимайте кнопку ◀, когда Меню не отображается.
• Яркость: Нажимайте кнопку ▶, когда Меню не отображается.

Geometriya Tłobko analogobblb вход Geometry
Элемent регулировки	Проблема / Параметр	Какую кнопку нажимать
положение по горизонтали H.Position	☐ Далеко влево☐ Далеко вправо	◀ ▶◀◀
[XABO] положение по вертикали V.Postion	☐ Слишkom низко☐ Слишkom Вьсоко	◀ ▶◀◀
частota синхросигнала Pixel Color	☐ Слишkom малая☐ Слишkom Бльшая	◀ ▶◀◀◀
Фаза Phase	Устранение мерцаня Текста Или Линий	◀ ▶◀◀

Элемент регулировки		Проблема / Параметр Какую кнопку нажимать
9300K		Голубовато-белый (холодный)
7500K Желтовато-белый
6500K		Красновато-белый (теплый)
Пользовательская настройкаUser Preset		Red (Красный)	Слишком слабыйСлишком сильный	[ассX]
		Green (Зеленый)
		Blue (Синий)

Элемент регулировки	Проблема / Параметр Какую кнопку нажимать
положение по горизонталиH.Position	Экранное меню сдвинуто далеко влевоЭкранное меню сдвинуто далеко вправо
положение по вертикалиV.Position	Экранное меню сдвинуто далеко внизЭкранное меню сдвинуто далеко вверх
Длительность отображенияменю на экранеOSD Time	Длительность отображения меню на экране можно задать в интервале от 5 до 30 секунд.

Элемент регулировки	Проблема / Параметр Какую кнопку нажимать
ЯзыкLanguage	English	Английский	EspañolИспанский
	Français	Французский	Nederlands	Голландский
	Deutsch	Немецкий	日本語	Японский
	Italiano И	тальянский	简体中文	Китайский упрощенный

СбросRecall
Элемент регулировки		Проблема / Параметр Какую кнопку нажимать
Сбросить всеRecall All	Да	Восстанавливаются стандартные заводские настройки.
	Нет	Возврат в Меню.

РУССКИЙ

ПрочиеMiscellaneous
Элемент регулировки	Проблема / Параметр Какую кнопку нажимать
РезкостьSharpness	1 2 3 4 5Качество изображения можно изменять в интервале от 1 до 5 (от резкого до размытого).Нажимайте кнопку ▶, чтобы изменять резкость изображения в порядке возрастания номеров. Нажимайте кнопку ◀, чтобы изменять резкость изображения в порядке уменьшения номеров.
DDC/ICDC/ICPРИМЕЧАНИЕ Включение и выключение функции DDC/CI происходитпоследовательно по нажатию кнопки ▶. → Вкл ▶Выкл On → Off
Показать сведенияDisplay Information	Показ сведений о входном сигнале, который в настоящее время выдается с видеокарты компьютера.MiscellaneousDisplay Information1680x1050 ⚫ 60 HzПРИМЕЧАНИЕ Дополнительные сведения об изменении разрешения и частоты обновления см. в руководстве пользователя видеокарты.

12 РАБОТА СМОНИТОРОМ

12 Выбор входаInput Select		Доступно только для ProLite E2200WS.
Элемент регулировки		Проблема / Параметр Какую кнопку нажимать
12 Выбор входаInput Select		D-sub	Выбрать Аналоговый вход.
		DVI	Выбрать Цифровой вход.
ПРИМЕЧАНИЕ Если к источнику сигнала подключен только один из двух входных сигналов,то он будет выбран автоматически. Функция "Выбор источника входногосигнала" недоступна, если отсутствует сигнал на входе выбранногоразъема, а также в режиме энергосбережения.

Элемент регулировки		Проблема / Параметр Какую кнопку нажимать
	Громкость Volume Direct	Слишком тихоСлишком громко
Отключить звук MuteПРИМЕЧАНИЕ		Вкл On	Временное отключение звука.
		Выкл Off	Восстановление звука с прежним уровнем громкости.
■ Включение и выключение функции Mute происходит последовательно по нажатию кнопки ▶. → Вкл Выкл On → Off
■ Когда функция Mute выключена, в Главном меню в разделе AUDIO отображается значок 🎨.
■ Когда функция Mute включена, в Главном меню в разделе AUDIO отображается значок 🎨.

Direct

Можно пропустить элементы Меню и сразу перейти к шкале настройки, используя следующие операции с кнопками.

● Громкость: Нажмите кнопку Выход, когда Меню не отображается.

НАСТРОЙКИ ЭКРАНА

Когда выбран аналоговый вход, для получения нужного качества изображения отрегулируйте его параметры в соответствии с описанными ниже процедурами.

■ Описанные в этом руководстве настройки экрана предназначены для регулировки положения изображения на экране и уменьшения мерцания или размытости при работе с вашим компьютером.
Этот монитор предназначен для работы с разрешением 1680 x 1050, но при работе с разрешением меньше 1680 x 1050 может наблюдаться ухудшение характеристик изображения вследствие того, что при этом картинка автоматически растягивается на весь экран. При обычной работе рекомендуется задавать разрешение 1680 x 1050.
■ Когда изображение растягивается, его увеличение может приводить к потере четкости отображаемого текста или линий или к появлению неоднородности по толщине.
■ Регулировать положение изображения на экране и частоту лучше с помощью органов управления монитором, а не с помощью компьютерных программ или утилит.
■ Выполнять регулировки нужно после прогрева дисплея в течение минимум 30 минут.
■ После выполнения автоматической регулировки (Auto Adjust) может потребоваться дополнительная подстройка в зависимости от разрешения и синхронизации сигнала.
■ Функция автоматической регулировки может работать некорректно при отображении изображения, отличного от шаблона настройки экрана. В этом случае потребуется ручная настройка.

Есть два способа настройки экранного изображения. Первый способ состоит в автоматической регулировке положения, частоты синхросигнала и фазы. Другой способ заключается в ручной регулировке каждого отдельного параметра. Когда монитор в первый раз подключается к новому компьютеру, сначала выполните автоматическую регулировку, иначе разрешение изменится. Если после выполнения автоматической регулировки изображение на экране мерцает или размыто, или изображение не умещается в области отображения, то потребуется проведение ручной настройки. Регулировку обоими способами нужно проводить, используя шаблон настройки экрана (Test.bmp), файл которого можно загрузить с веб-сайта компании IIYAMA (http://www.iiyama.com).

Для получения нужного качества изображения отрегулируйте его параметры в соответствии с описанными ниже процедурами.

В этом руководстве описана регулировка монитора в среде Windows 95/98/2000/Me/XP.

① Выведите изображение на экран с оптимальным разрешением.
② Задайте файл Test.bmp (шаблон настройки экрана) в качестве обоев рабочего стола.

ПРИМЕЧАНИЕ

■ Порядок настройки обоев рабочего стола см. в соответствующей документации.
■ Файл Test.bmp создан с разрешением 1280 x 1024. В диалоговом окне настройки обоев задайте отображение по центру рабочего стола. Если вы используете Microsoft® PLUS! 95/98, то снимите флажок в ячейке "Stretch desktop wallpaper to fit the screen" ("Растянуть обои рабочего стола по размеру экрана").

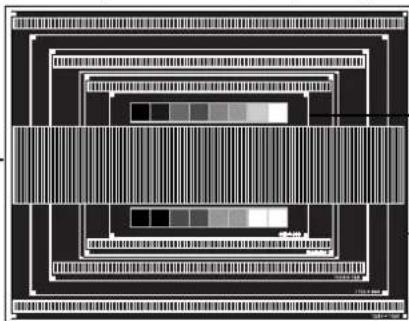

[Шаблон регулировки]

Шаблон "Зебра"

14 РАБОТА С МОНИТОРОМ

③ Нажмите кнопку Auto. (Автоматическая регулировка)
④ Если после выполнения автоматической регулировки изображение на экране мерцает, размыто или не умещается в области отображения, то отрегулируйте изображение вручную согласно описанной ниже процедуре.
⑤ Отрегулируйте положение по вертикали так, чтобы верх и низ изображения умещались в области отображения.

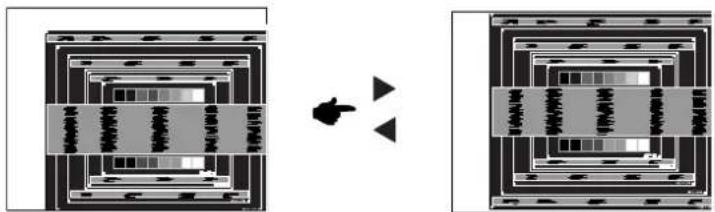

⑥ 1) Отрегулируйте положение по горизонтали так, чтобы левая сторона кадра изображения сместилась к левому краю экрана.


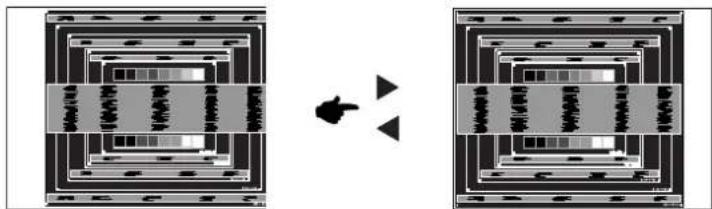

2) Регулируя частоту синхросигнала, растяните правую сторону кадра изображения до правого края области отображения.

ПРИМЕЧАНИЕ

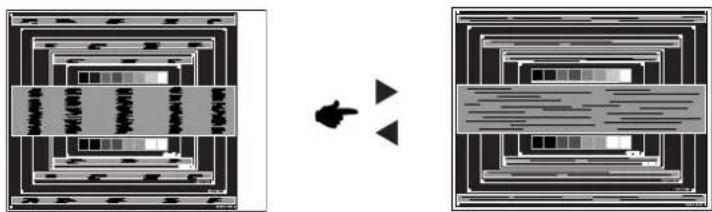

■ Если при регулировке частоты синхросигнала левый край кадра изображения сдвигается от левой стороны области отображения, то повторите действия 1) и 2).
■ Другой способ регулировки частоты синхросигнала состоит в корректировке вертикальных волнистых линий в шаблоне "зебра".
■ При регулировке частоты синхросигнала, положения по горизонтали и положения по вертикали изображение может мерцать.
■ Если после регулировки частоты синхросигнала кадр изображения станет больше ③ или меньше области отображения, то повторите действия, начиная.

РАБОТА С МОНИТОРОМ

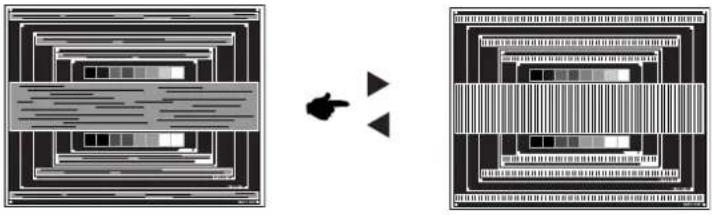

⑦ Для корректировки горизонтальной волнистости, мерцания или размытости в шаблоне "зебра" отрегулируйте параметр Phase (Фаза).

■ Если на части экрана сохраняется сильное мерцание или размытость, то, возможно, причина в том, что был неточно отрегулирован параметр Pixel Clock; в этом случае повторите действия⑥ и⑦. Если мерцание или размытость все равно сохраняется, то задайте более низкую (60 Гц) частоту обновления и снова повторите регулировку, начав с пункта③.
■ Если в процессе регулировки положение по горизонтали изменится, то отрегулируйте его, сначала отрегулировав фазу.

⑧ Отрегулировав параметры Pixel Clock и Phase, отрегулируйте яркость и цвет, чтобы добиться нужного качества изображения. Верните первоначальные обои рабочего стола.

ФУНКЦИЯ ЭНЕРГОСБЕРЕЖЕНИЯ

В данном изделии функция энергосбережения отвечает требованиям по энергосбережению стандартов ENERGY STAR® и VESA DPMS. Когда эта функция включена, монитор автоматически снижает расход энергии, если компьютер не используется.

Чтобы использовать эту функцию, монитор должен быть подключен к компьютеру, совместимому со стандартом VESA DPMS. Функция энергосбережения в мониторе действует ступенчато, как описано ниже. Параметры функции энергосбережения, включая настройку таймера, задаются средствами операционной системы. Порядок настройки параметров см. в руководстве по операционной системе.

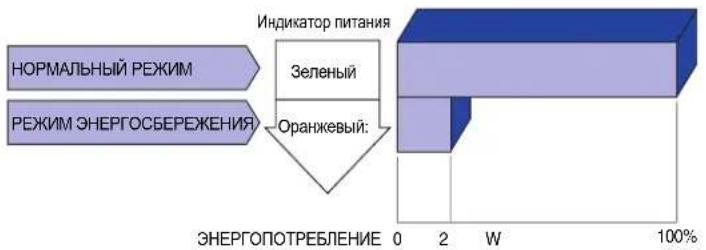

■ Режим энергосбережения

При пропадании поступающих от компьютера сигналов строчной и кадровой развертки монитор входит в режим энергосбережения, при котором потребление электроэнергии уменьшается до уровня менее 2Вт. Экран гаснет, а индикатор питания начинает светиться оранжевым цветом. Выход из режима энергосбережения и восстановление изображения происходит через несколько секунд после нажатия любой клавиши на клавиатуре или движения мышью.

ПРИМЕЧАНИЕ

■ Монитор потребляет электроэнергию, даже находясь в режиме энергосбережения. Для предотвращения ненужного расходования электроэнергии выключайте монитор, когда он не используется, например, ночью и по выходным.
■ Видеосигнал от компьютера может поступать даже при отсутствии сигналов строчной и кадровой развертки. В этом случае функция "УПРАВЛЕНИЕ ЭНЕРГОПОТРЕБЛЕНИЕМ" может работать некорректно.

ВЫЯВЛЕНИЕ И УСТРАНЕНИЕ НЕПОЛАДОК

Если монитор работает неправильно, то выполните следующие действия, чтобы попытаться устранить неисправность.

1. В зависимости от проблемы, с который вы столкнулись, выполните регулировки, описанные в разделе "РАБОТА С МОНИТОРОМ". Если на мониторе отсутствует изображение, то перейдите к пункту 2.
2. Если не сможете найти подходящий параметр регулировки в разделе "РАБОТА С МОНИТОРОМ" или если проблема сохраняется, то попробуйте найти решение в следующей таблице.
3. Если вы столкнетесь с проблемой, которая не описана ниже, или если устранить проблему не удастся, то прекратите работу с монитором и обратитесь за помощью к продавцу или в сервисный центр iiyama.

Проблема Что следует проверить

① Изображение не появляется.

(Индикатор питания не горит.)

□ Шнур питания плотно вставлен в гнездо.

□ Выключатель питания ВКЛЮЧЕН.

☐ В розетке электропитания пер. тока есть напряжение. Наличие напряжения можно проверить подключением другого электроприбора.

(Индикатор питания горит зеленым.)

□ Если включен режим заставки "Пустой экран", то нажмите любую клавишу или подвигайте мышью.

□ Увеличьте контраст и /или яркость.

□ Компьютер ВКЛЮЧЕН.

□ Сигнальный кабель подключен правильно.

□ Синхронизация сигнала компьютера соответствует техническим характеристикам монитора.

(Индикатор питания горит оранжевым.)

□ Если монитор находится в режиме энергосбережения, то нажмите любую клавишу или подвигайте мышью.

□ Компьютер ВКЛЮЧЕН.

□ Сигнальный кабель подключен правильно.

□ Синхронизация сигнала компьютера соответствует техническим характеристикам монитора.

② Экран не □ Сигнальный кабель подключен правильно.

синхронизирован.☐ Синхронизация сигнала компьютера соответствует техническим характеристикам монитора.

□ Уровень выходного видеосигнала компьютера соответствует техническим характеристикам монитора.

③ Изображение не в центре экрана. □ Синхронизация сигнала компьютера соответствует техническим характеристикам монитора.

④ Экран слишком яркий или слишком □ Уровень выходного видеосигнала компьютера соответствует техническим характеристикам монитора. темный.

18 ВЫЯВЛЕНИЕ И УСТРАНЕНИЕ НЕПОЛАДОК

Проблема Что следует проверить

⑤ Изображение на экране дрожит.

□ Напряжение питания соответствует техническим характеристикам монитора.
□ Синхронизация сигнала компьютера соответствует техническим характеристикам монитора.
□ Звуковая аппаратура (компьютер и т.п.) ВКЛЮЧЕНА. Аудиокабель подключен правильно.
□ Установлен не нулевой уровень громкости.
□ Функция отключения звука ВЫКЛЮЧЕНА.
□ Уровень выходного звукового сигнала звуковой аппаратуры соответствует техническим характеристикам монитора.

⑥ Отсутствует звук. □

⑦ Слишком громкий или слишком тихий звук.

□ Уровень выходного звукового сигнала звуковой аппаратуры соответствует техническим характеристикам монитора.

⑧ Слышен странный шум.

□ Аудиокабель подключен правильно.

СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ

В целях защиты окружающей среды не выбрасывайте монитор вместе с обычным мусором. Посетите наш веб-сайт: www.iiyama.com/recycle и ознакомьтесь с указаниями по утилизации мониторов.

ПРИЛОЖЕНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

		ProLite E2200WS
ЖК-панель	Система отображения	a-Si TFT, активная матрица
	Размер	По диагонали: 55,9 см (22,0 дюйма)
	Размер пикселя	0,282 мм (Верт.) x 0,282 мм (Гор.)
	Яркость	300cd/m2 (Типичн.)
	Коэффициент контрастности	1000 : 1 (Типичн.)
	Угол обзора	Вправо/ Влево: 85 градусов в каждую сторону, Вверх: 85 градусов, Вниз: 75 градусов (Типичн.)
	Время реакции	5мс (черный - белый - черный)
Количество отображаемых цветов		Примерно 16,7 млн. (6-бит +2-бит смешивание цветов)
Частота развертки		Строчная: 31,0-83,0 кГц, кадровая: 56-75 Гц
Частота синхросигнала		162 МГц максимум
Максимальное разрешение		1680 x 1050, 1,8 мегапикселей
Входной разъем		15-контактный D-Sub mini, 24-контактный DVI-D
Plug & Play		VESA DDC2B ^TM
Входной синхросигнал		Выделенный синхросигнал:TTL, положительный или отрицательный
Входной видеосигнал		Аналоговый:0.7Vp-p (станд.), 75Ω, положительныйЦифровой: Согласно стандарту DVI (Digital Visual Interface), ред. 1.0
Входной звуковой разъем		Минигнездо диам. 3,5 мм (стерео)
Входной звуковой сигнал		Максимум 0,5 В ср.квадратич.
Динамики		2 стереодинамика с выходной мощностью по 1 Вт каждый
Максимальный размер экрана		475,5 мм (Ш) x 298,0 мм (В) / 18,7" (Ш) x 11,7" (В)
Источник питания		100-240 В перем. тока, 50/60 Гц, 1,3 А
Потребляемая мощность		60Вт максимум; в режиме энергосбережения: 2Вт максимум*
Размеры/ вес нетто		517,1 x 444,1 x 179,7мм / 20.4 x 17.5 x 7.1" (ШхВхГ); 5,8кг/12.8lbs
Угол наклона		Вперед: 5 градусов, назад: 20 градусов
Условия окружающей среды		Работа: Температура от 5 до 35°C / 41 до 95°FВлажность от 10 до 80% (без конденсации влаги)Хранение: Температура от -20 до 60°C / -4 до 140°FВлажность от 10 до 70% (без конденсации влаги)
Полученные сертификаты		TCO '03, CE, TUV-GS/MPR III (prEN50279)/ISO 13406-2, FCC-B, UL/C-UL, VCCI-B, ГОСТ-P

РУССКИЙ

ПРИМЕЧАНИЕ

* При условии, что звуковая аппаратура не подключена.

		ProLite E2200WSV
ЖК-панель	Система отображения	a-Si TFT, активная матрица
	Размер	По диагонали: 55,9 см (22,0 дюйма)
	Размер пикселя	0,282 мм (Верт.) x 0,282 мм (Гор.)
	Яркость	300cd/m2 (Типичн.)
	Коэффициент контрастности	1000 : 1 (Типичн.)
	Угол обзора	Вправо/ Влево: 85 градусов в каждую сторону, Вверх: 85 градусов, Вниз: 75 градусов (Типичн.)
	Время реакции	5мс (черный - белый - черный)
Количество отображаемых цветов		Примерно 16,7 млн. (6-бит +2-бит смешивание цветов)
Частота развертки		Строчная: 31,0-83,0 кГц, кадровая: 56-75 Гц
Частота синхросигнала		162 МГц максимум
Максимальное разрешение		1680 x 1050, 1,8 мегапикселей
Входной разъем		15-контактный D-Sub mini
Plug & Play		VESA DDC2В ^TM
Входной синхросигнал		Выделенный синхросигнал:TTL, положительный или отрицательный
Входной видеосигнал		Аналоговый:0.7Vp-r (станд.), 75Ω, положительный
Входной звуковой разъем		Минигнездо диам. 3,5 мм (стерео)
Входной звуковой сигнал		Максимум 0,5 В ср.квадратич.
Динамики		2 стереодинамика с выходной мощностью по 1 Вт каждый
Максимальный размер экрана		475,5 мм (Ш) x 298,0 мм (В) / 18,7" (Ш) x 11,7" (В)
Источник питания		100-240 В перем. тока, 50/60 Гц, 1,3 А
Потребляемая мощность		60Вт максимум; в режиме энергосбережения: 2Вт максимум*
Размеры/ вес нетто		517,1 x 444,1 x 179,7мм / 20.4 x 17.5 x 7.1" (ШхВхГ); 5,8кг/12.8lbs
Угол наклона		Вперед: 5 градусов, назад: 20 градусов
Условия окружающей среды		Работа: Температура от 5 до 35°C / 41 до 95°FВлажность от 10 до 80% (без конденсации влаги)Хранение: Температура от -20 до 60°C / -4 до 140°FВлажность от 10 до 70% (без конденсации влаги)
Полученные сертификаты		TCO '03, CE, TUV-GS/MPR III (prEN50279)/ISO 13406-2, FCC-B, UL/C-UL, VCCI-B, ГОСТ-P

ПРИМЕЧАНИЕ

* При условии, что звуковая аппаратура не подключена.

РАЗМЕРЫ

517.1mm/20.4" 475.5mm/18.7" 298.0mm/11.7" 360.9mm/14.2"

ПОДДЕРЖИВАЕМЫЕ РЕЖИМЫ СИНХРОНИЗАЦИИ
РУССКИЙ

Видеорежим		Частота строк	Частота кадров	Частота синхросигнала
VESA	VGA 640 Ч 480	31.468kHz	59.941Hz	25.175MHz
		37.500kHz	74.997Hz	31.500MHz
	SVGA 800 Ч 600	37.878kHz	60.317Hz	40.000MHz
		46.875kHz	75.001Hz	49.500MHz
	XGA 1024 Ч 768	48.362kHz	60.002Hz	65.000MHz
		60.024kHz	75.039Hz	78.750MHz
	WXGA 1280 Ч 768	47.396kHz	60.000Hz	68.250MHz
	Quad-VGA 1280 Ч 960	60.000kHz	60.000Hz	108.000MHz
	SXGA 1280 Ч 1024	63.979kHz	60.029Hz	108.000MHz
		79.974kHz	75.024Hz	135.000MHz
	WXGA+ 1440 Ч 900	55.935kHz	59.887Hz	106.500MHz
	1680 Ч 1050	WSXA 200kHz	60.000Hz	146.250MHz
VGA TEXT	720 Ч 400	31.468kHz	70.086Hz	28.322MHz
Macintosh	832 Ч 624	49.724kHz	74.532Hz	57.280MHz
	1152 Ч 870	68.680kHz	75.060Hz	100.000MHz

ПРИМЕЧАНИЕ

* Вход DVI не поддерживается.

НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМОВ

■ 15-контактный разъем D-Sub mini

D-SUB

Контакт	Входной сигнал	Контакт	Входной сигнал
1	Красный, видео	9	+5В
2	Зеленый, видео	10	Земля
3	Синий, видео	11	Нормально замкнутый
4	Нормально замкнутый	12	Линия данных (SDA)*
5	Земля	13	Строчная синхронизация
6	Красный, видео, земля	14	Кадровая синхронизация
7	Зеленый, видео, земля	15	Линия синхросигнала (SCL)*
8	Синий, видео, земля	* Согласно стандарту VESA DDC.

* Согласно стандарту VESA DDC.

■ 24-контактный разъем DVI-D*1

Контакт	Входной сигнал	Контакт	Входной сигнал
1	T.M.D.S, данные 2–	13
2	T.M.D.S, данные 2+	14	+5B
3	T.M.D.S, данные 2, земля	15	Земля
4		16	Обнаружение "горячего" подключения
5		17	T.M.D.S, данные 0–
6	Линия синхросигнала (SCL)*	18	T.M.D.S, данные 0+
7	Линия данных (SDA)*	19	T.M.D.S, данные 0, земля
8	Кадровая синхронизация	20
9	T.M.D.S, данные 1–	21
10	T.M.D.S, данные 1+	22	T.M.D.S, синхронизация, земля
11	T.M.D.S, данные 1, земля	23	T.M.D.S, синхронизация +
12		24	T.M.D.S, синхронизация -

* Согласно стандарту VESA DDC.
