Tipo di prodotto	Monitor LCD TFT a colori 22 pollici (55,9 cm)
Marca	Iiyama
Modello	ProLite E2200WS
Tipo di pannello	a-Si TFT matrice attiva
Risoluzione massima	1680 × 1050 (1,8 Megapixel)
Luminosità	300 cd/m² (tipico)
Rapporto di contrasto	1000:1 (tipico)
Tempo di risposta	5 ms (nero, bianco, nero)
Angoli di visione (orizzontale/verticale)	85°/85° (sinistra/destra), 85° (alto), 75° (basso)
Colori visualizzati	16,7 milioni (6 bit + 2 bit FRC)
Frequenze di sincronizzazione	Orizzontale: 31-83 kHz, Verticale: 56-75 Hz
Connettori di ingresso	D-Sub 15 pin, DVI-D 24 pin (E2200WS), audio 3,5 mm (stereo)
Altoparlanti	2 × 1 W (stereo)
Alimentazione	100-240 V AC, 50/60 Hz, 1,3 A; consumo max 60 W, standby < 2 W
Dimensioni (L × A × P)	517,1 × 444,1 × 179,7 mm
Peso netto	5,8 kg
Angolo di inclinazione	Davanti: 5°, Dietro: 20°
Norme e certificazioni	TCO '03, CE, TÜV-GS/MPR III, FCC-B, UL/C-UL, VCCI-B, GOST-R
Compatibilità montaggio a parete	VESA 100 × 100 mm
Funzioni di risparmio energetico	ENERGY STAR, VESA DPMS
Manutenzione dello schermo	Panno morbido e asciutto; non utilizzare prodotti abrasivi o solventi
Manutenzione del telaio	Panno leggermente umido con detergente delicato, poi asciugatura con un panno asciutto
Sicurezza	Non aprire il telaio, evitare l'acqua, utilizzare la tensione specificata, scollegare prima della pulizia
Accessori inclusi	Cavo di alimentazione, cavo D-Sub, cavo audio, piedistallo, manuale d'uso

Domande frequenti - ProLite E2200WS IIYAMA

Cosa fare se lo schermo rimane nero e il LED di alimentazione non si accende?

Verificare che il cavo di alimentazione sia collegato correttamente e che l'interruttore acceso/spento sia su ON. Assicurarsi che la presa di corrente funzioni con un altro dispositivo.

Come regolare la luminosità o il contrasto?

Utilizzare i tasti ▲/▼ (Luminosità/Contrasto) direttamente, o tramite il menu OSD premendo MENU, quindi selezionare Luminosità.

Posso usare il monitor senza il piedistallo?

È possibile rimuovere il piedistallo per il montaggio a parete (standard VESA 100 mm). Tuttavia, non far funzionare il monitor senza piedistallo poiché le fessure di ventilazione sarebbero ostruite, causando surriscaldamento.

Come pulire lo schermo LCD?

Utilizzare un panno morbido e asciutto. Non usare mai carta tessuta, solventi (diluente, benzina, acidi) o detergenti abrasivi. Scollegare il monitor prima della pulizia.

Cosa fare se lo schermo sfarfalla o i caratteri sono sfocati?

Effettuare prima una Messa a fuoco automatica premendo AUTO. Se il problema persiste, regolare manualmente Fase e Orologio Pixel nel menu Geometria.

Come collegare l'audio del monitor?

Collegare il cavo audio fornito (jack 3,5 mm) tra l'uscita audio del computer e l'ingresso LINE IN del monitor. Il volume si regola tramite il tasto EXIT o il menu Audio.

Il monitor non rileva il segnale DVI. Cosa fare?

Assicurarsi che il cavo DVI sia collegato correttamente e che l'ingresso sia selezionato correttamente nel menu Selezione ingresso (DVI). Riavviare il computer se necessario.

Come ripristinare tutte le impostazioni di fabbrica?

Nel menu OSD, vai su Richiama e seleziona Richiama tutte le impostazioni. Conferma con Sì per ripristinare i valori predefiniti.

Posso montare il monitor su un braccio articolato?

Sì, il monitor è compatibile con lo standard di montaggio VESA 100×100 mm. Rimuovere la base e fissare un supporto a parete o un braccio compatibile.

Qual è la risoluzione consigliata per un'immagine ottimale?

La risoluzione nativa di 1680 × 1050 offre la migliore qualità dell'immagine. Utilizzare questa risoluzione con una frequenza di aggiornamento di 60 Hz.

MANUALE UTENTE ProLite E2200WS IIYAMA

ProLite E2200WS ProLite E2200WSV Grazie per aver scelto il monitor LCD iiyama. Le raccomandiamo di dedicare alcuni minutialla lettura di questo manuale, breve macompleto, prima di procedere all'installazionee alla messa in funzione del monitor. Conservquesto manuale in un posto sicuro, ondepoterlo consultare in seguito. ITALIANO ENERGY STAR

UNIONE EUROPEA - CONTRASSEGNO CE - DICHIARAZIONE DI CONFORMITÀ

Si dichiara che il monitor LCD descritto in questo documento è conforme ai requisiti delle direttive del Consiglio europeo elencate di seguito: Direttiva EC 89/336/EEC ("Direttiva EMC") e Direttiva 73/23/EEC ("Direttiva sul basso voltaggio") con emendamenti contenuti nella Direttiva 93/68/EEC. Il livello di suscettibilità elettromagnetica è stato scelto in modo tale da assicurare il corretto funzionamento in aree residenziali, in sedi di aziende e fabbriche dell'industria leggera nonché piccole imprese, sia all'interno che all'esterno degli edifici. Tutte le installazioni sono caratterizzate dal collegamento alla rete elettrica pubblica a bassa tensione.

ITALIANO

■ iiyama si riserva il diritto di modificare i dati tecnici senza obbligo di preavviso.
■ Tutti i marchi di fabbrica utilizzati in questo manuale sono di proprietà delle rispettive aziende.
■ iiyama, nella sua qualità di ENERGY STAR® Partner, he verificato che questo prodotto sia conforme alle linee guida ENERGY STAR® relativa all'efficienza energetica.

INSTALLAZIONE DELLA BASE 5

CONTROLLIECONNETTORI 6

CONFIGURAZIONEDELCOMPUTER 8

REGOLAZIONE DELL'ANGOLO DIVISIONE....8

MESSA IN FUNZIONE DEL MONITOR....9

CONTENUTODELMENUDELLE REGOLAZIONI 10

REGOLAZIONI DELLO SCHERMO 14

FUNZIONALITÀ DI POWER MANAGEMENT 17

PROBLEMIE SOLUZIONI 18

INFORMAZIONI PER IL RICICLO DEI MATERIALI 19

APPENDICE 20

CARATTERISTICHETECNICHE 20

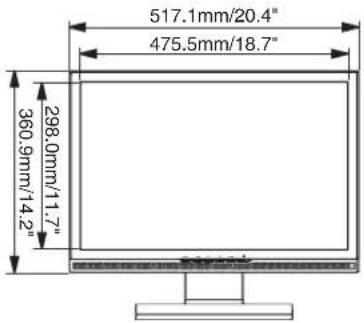

DIMENSIONI 22

SINCRONIZZAZIONE CONFORMEASTANDARD 22

ASSEGNAZIONEDEI PINDEI CONNETTORI 23

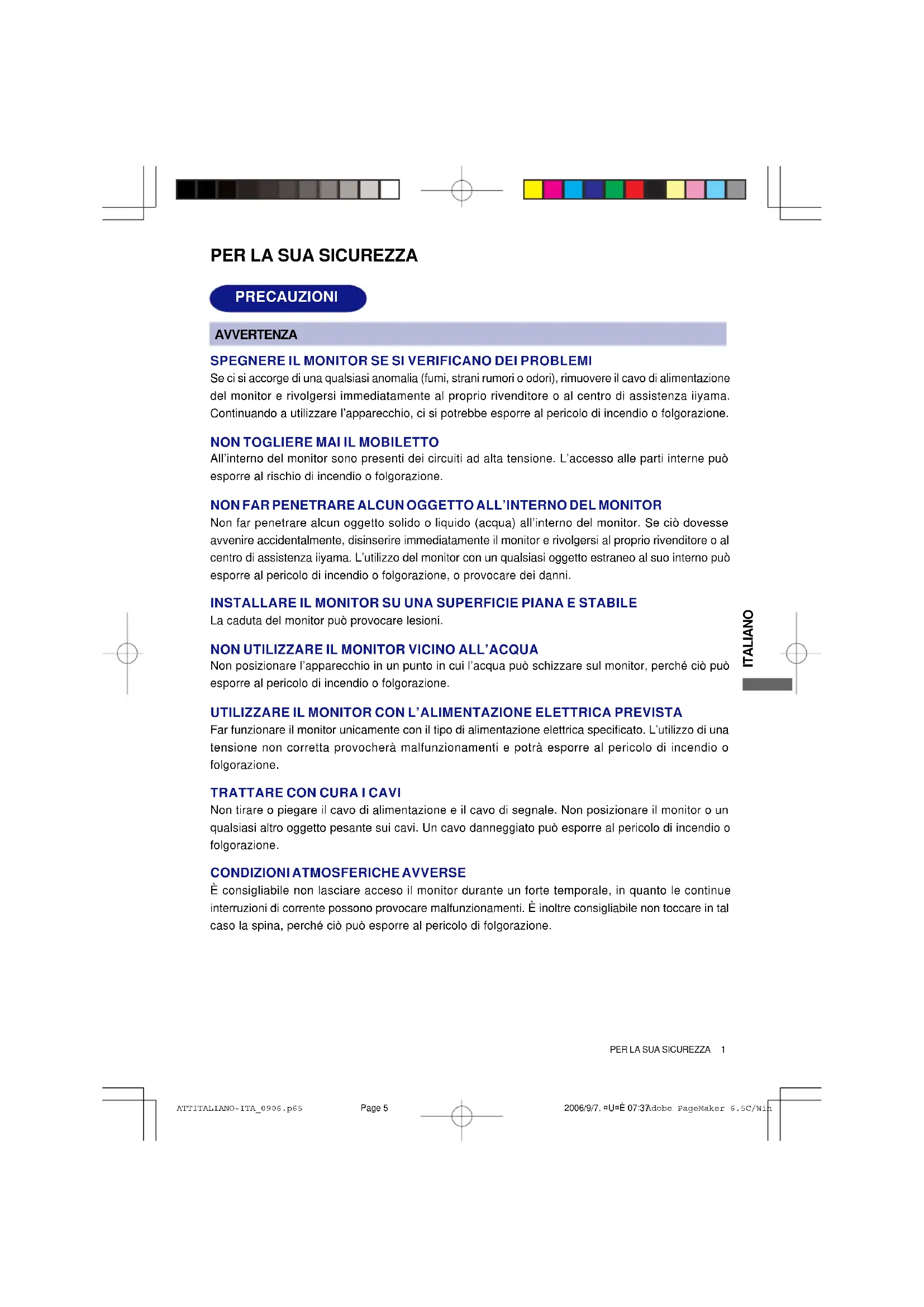

Se ci si accorge di una qualsiasi anomalia (fumi, strani rumori o odori), rimuovere il cavo di alimentazione del monitor e rivolgersi immediatamente al proprio rivenditore o al centro di assistenza iiyama. Continuando a utilizzare l'apparecchio, ci si potrebbe esporre al pericolo di incendio o folgorazione.

NON TOGLIERE MAI IL MOBILETTO

All'interno del monitor sono presenti dei circuiti ad alta tensione. L'accesso alle parti interne può esporre al rischio di incendio o folgorazione.

NON FAR PENETRARE ALCUN OGGETTO ALL'INTERNO DEL MONITOR

Non far penetrare alcun oggetto solido o liquido (acqua) all'interno del monitor. Se ciò dovesse avvenire accidentalmente, disinserire immediatamente il monitor e rivolgersi al proprio rivenditore o al centro di assistenza iiyama. L'utilizzo del monitor con un qualsiasi oggetto estraneo al suo interno può esporre al pericolo di incendio o folgorazione, o provocare dei danni.

INSTALLARE IL MONITOR SU UNA SUPERFICIE PIANA E STABILE

La caduta del monitor può provocare lesioni.

NON UTILIZZARE IL MONITOR VICINO ALL'ACQUA

Non posizionare l'apparecchio in un punto in cui l'acqua può schizzare sul monitor, perché ciò può esporre al pericolo di incendio o folgorazione.

UTILIZZARE IL MONITOR CON L'ALIMENTAZIONE ELETTRICA PREVISTA

Far funzionare il monitor unicamente con il tipo di alimentazione elettrica specificato. L'utilizzo di una tensione non corretta provocherà malfunzionamenti e potrà esporre al pericolo di incendio o folgorazione.

TRATTARE CON CURA I CAVI

Non tirare o piegare il cavo di alimentazione e il cavo di segnale. Non posizionare il monitor o un qualsiasi altro oggetto pesante sui cavi. Un cavo danneggiato può esporre al pericolo di incendio o folgorazione.

CONDIZIONI ATMOSFERICHE AVVERSE

È consigliabile non lasciare acceso il monitor durante un forte temporale, in quanto le continue interruzioni di corrente possono provocare malfunzionamenti. È inoltre consigliabile non toccare in tal caso la spina, perché ciò può esporre al pericolo di folgorazione.

ATTENZIONE

PUNTO DI INSTALLAZIONE

Non installare il monitor in un punto in cui possono verificarsi variazioni improvvise di temperatura, o in ambienti umidi o polverosi o in cui siano presenti delle esalazioni, perché ciò potrebbe esporre al pericolo di incendio o folgorazione, o provocare dei danni. Occorre inoltre evitare aree in cui i raggi del sole colpiscono direttamente il monitor.

NON INSTALLARE IL MONITOR IN UNA POSIZIONE PERICOLOSA

Il monitor può rovesciarsi e provocare lesioni qualora sia installato in una posizione non idonea. Evitare inoltre di appoggiare oggetti pesanti sul monitor e sistemare i cavi in modo da evitare che dei bambini li strattonino, eventualmente procurandosi danni fisici.

ASSICURARE UNA BUONA VENTILAZIONE

L'apparecchio è stato dotato di feritoie di ventilazione, per evitare che il rischio di surriscaldamento. L'osstruzione di tali feritoie può provocare un incendio. Per consentire un'adeguata circolazione d'aria, posizionare il monitor ad almeno dieci centimetri dalle pareti. Non rimuovere il supporto orientabile durante il funzionamento del monitor. In tal caso, le feritoie di ventilazione situate nella parte posteriore del mobile verrebbero ostruite e il monitor potrebbe surriscaldarsi. Ciò a sua volta potrebbe provocare un incendio o danni. Il funzionamento del monitor appoggiato sulla parte posteriore, su una delle due fiancate, capovolto o su una moquette o altro materiale soffice può anch'esso causare dei danni.

SCOLLEGARE I CAVI QUANDO SI SPOSTA IL MONITOR

Quando si sposta il monitor, occorre prima spegnerlo azionando l'interruttore generale, togliere la spina del monitor dalla presa di corrente e scollegare il cavo di segnale. La mancata osservanza di questa norma può esporre al pericolo di incendio o folgorazione.

DISINSERIMENTO DEL MONITOR

Qualora si preveda di non utilizzare il monitor per un lungo periodo di tempo, si raccomanda di spegnerlo e togliere la spina dalla presa di corrente, per evitare incidenti.

IMPUGNARE LA SPINA DEL CAVO QUANDO LO SI SCOLLEGA

Per scollegare il cavo di alimentazione o il cavo di segnale, estrarlo impugnando la spina. Non tirare mai il cavo, perché ciò potrebbe esporre al pericolo di incendio o folgorazione.

NON TOCCARE LA SPINA CON LE MANI BAGNATE

Estrarre o inserire la spina con le mani bagnate può causare pericolo di folgorazione.

QUANDO SI INSTALLA IL MONITOR APPOGGIANDOLO SU UN COMPUTER

Accertarsi che il computer sia sufficientemente robusto da sopportare il peso del monitor; in caso contrario, il computer potrebbe essere danneggiato.

NON APPOGGIARE FLOPPY DISK VICINO AGLI ALTOPARLANTI

Dal momento che gli altoparlanti generano campi elettro-magnetici, avvicinare supporti magnetici come i floppy disk potrebbe causare la perdita dei dati.

ALTRIACCORGIMENTI

RACCOMANDAZIONI DICARATTERE ERGONOMICO

Per evitare l'affaticamento della vista, non posizionare il monitor contro uno sfondo luminoso o in un ambiente buio. Per godere del massimo comfort visivo, il monitor dovrebbe essere posizionato al disotto del livello degli occhi e a una distanza di 40-60 centimetri dagli occhi. Quando si utilizza il monitormolto a lungo, è consigliabile fare una pausa di dieci minuti ogni ora, perché il guardare continuamente lo schermo può affaticare la vista.

NOTE SPECIALI RELATIVE AI MONITOR A CRISTALLI LIQUIDI (LCD)

I seguenti sintomi sono normali con i monitor LCD e non indicano la presenza di un problema.

NOTA

■ Quando si accende la prima volta il monitor a LCD, è possibile che l'immagine, a causa del tipo di computer utilizzato, non sia centrata sullo schermo. In tal caso, occorre intervenire per posizionare correttamente l'immagine.
■ Poiché tale monitor è retroilluminato, vi può essere uno sfarfallio dello schermo durante l'uso iniziale. In tal caso, portare su off l'interruttore generale e poi di nuovo su on; in tal modo, lo sfarfallio dovrebbe cessare.
- È possibile che la luminosità non sia uniforme sullo schermo con taluni motivi del desktop.
Data la natura dello schermo LCD si può avere un'immagine persistente della schermata precedente quando si passa a una nuova immagine e quando una stessa immagine viene visualizzata per ore. In tal caso, si ha un recupero lento cambiando immagine o pegnendo per diverse ore il monitor mediante l'interruttore generale.
Contattare il rivenditore o il centro di assistenza iiyama per la sostituzione della sorgentedi luce posteriore nei seguenti casi: quando lo schermo è nero, quando si ha unosfarfallio o quando non si accende. In nessun caso tentare di sostituirla da soli.

SERVIZIO CLIENTI

NOTA

È possibile che si debba sostituire periodicamente la luce fluorescente utilizzata nel monitor a LCD. Per la eventuale sostituzione in garanzia di questo componente, rivolgersi al locale centro servizio clienti iiyama.
Se occorre restituire l'apparecchio per una riparazione e i materiali originali di imballaggio sono stati gettati via, rivolgersi al proprio rivenditore o al centro servizio clienti iiyama per ricevere opportune istruzioni o per farsi dare dei nuovi materiali di imballaggio.

PULIZIA

AVVERTENZA

■ Qualora penetri inavvertitamente un materiale o un liquido (ad esempio: acqua) all'interno del monitor durante la pulizia, scollegare immediatamente il cavo di alimentazione e rivolgersi al proprio rivenditore o al centro di assistenza iiyama.
■ Per ragioni di sicurezza, portare l'interruttore generale su off e scollegare il monitor prima di procedere alla pulizia.

ATTENZIONE

■ Il pannello a LCD è delicato. Non graffiare o sfregare lo schermo con oggetti duri.

■ Non utilizzare mai i seguenti solventi energici, che danneggerebbero il mobiletto e lo schermo a LCD:

solventi

detergenti abrasivi

cera

benzine

detergenti spray

solventi acidi o alcalini

Toccando ripetutamente e a lungo la superficie del mobiletto con qualsiasi prodotto a base di gomma o di plastica, si corre il rischio di rovinare tale superficie o di asportare da essa la vernice.

MOBILETTO

Si raccomanda di effettuare una pulizia periodica con un panno asciutto e morbido. Non utilizzare carta velina, perché essa danneggerebbe lo schermo a LCD.

PER LA SUA SICUREZZA

PRIMA DI METTERE IN FUNZIONE IL MONITOR

CARATTERISTICHE

◆ Monitor LCD TFT a colori da 55.9 cm (22.0")
Risoluzioni fino a 1680 x 1050
Elevato contrasto 1000:1 / Elevata luminosità 300cd/m²/ tempo di risposta rapido 5ms
Smoothing (arrotondamento) digitale dei caratteri
◆ Configurazione automatica
Altoparlanti stereo 2 altoparlanti da 1W
Conforme alla specifica Plug & Play VESA DDC2B Conforme alla specifica Windows® 95/98/2000/Me/XP
Power Management (conforme agli standard ENERGY STAR e VESA DPMS)
Design ergonomico: Certificazione TCO '03 e MPR ^III
Ingresso digitale (DVI-D) per immagini nitide : ProLite E2200WS
Attacco VESA (100mm×100mm)

CONTROLLO DEI MATERIALI CONTENUTI NELL'IMBALLAGGIO

Il monitor viene fornito con i seguenti accessori. Verificare che non manchi nessuno degli accessori inclusi. Se manca qualcosa, o se un accessorio è danneggiato, contattare il proprio rivenditore iiyama o l'ufficio regionale iiyama.

■ Cavo di alimentazione*
■ Cavo di segnale D-Sub
Cavo audio
■ Base ■ Manuale dell'utente

ATTENZIONE

* I valori nominali del cavo di alimentazione nelle aree con alimentazione elettrica a 120 V sono di 10 A / 125 V. Se si utilizza un'alimentazione con valori più elevati, occorre utilizzare un cavo di alimentazione 10 A / 250 V. La garanzia non è valida qualora sia stato usato un cavo di alimentazione non fornito da iiyama.

4 PRIMA DI METTERE IN FUNZIONE IL MONITOR

INSTALLAZIONE DELLA BASE

Il monitor è spedito con il supporto scollegato. Assicurarsi di fissare il supporto prima di utilizzare il display, e rimuoverlo nel caso in cui è necessario inserirlo nuovamente nella confezione.

ATTENZIONE

• Installare la base su una superficie piana e stabile. Il monitor può causare danni o ferrite personali in caso di caduta o rovesciamento.
  ■ Non maneggiare il monitor con forza.
  ■ Prima dell'installazione non collegare alla presa il monitor per evitare folgorazione o danni.

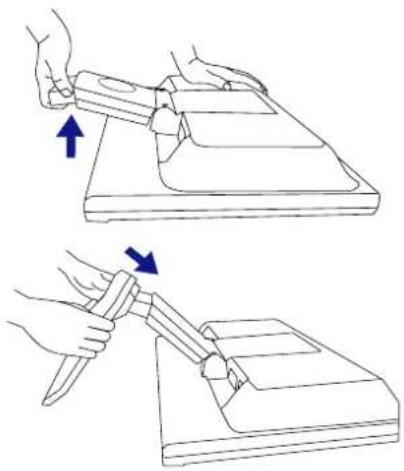

1. Stendere un panno morbido sul tavolo per evitare che il monitor si graffi. Posizionare il monitor in piano con il lato anteriore rivolto verso il basso.
2. La parte inferiore della base è rivolta verso l'alto come mostrato in figura.
3. Inserire la parte inferiore della base.

1. Stendere un panno morbido sul tavolo per evitare che il monitor si graffi. Posizionare il monitor in piano con il lato anteriore rivolto verso il basso.

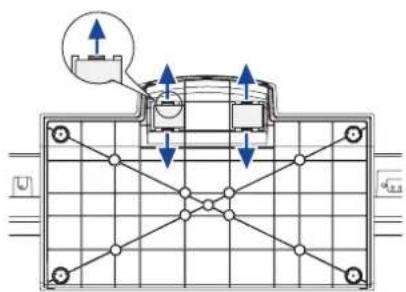

2. Premere verso l'esterno le linguette situate sotto la base del monitor ed estrarre la base.

PRIMA DI METTERE IN FUNZIONE IL MONITOR

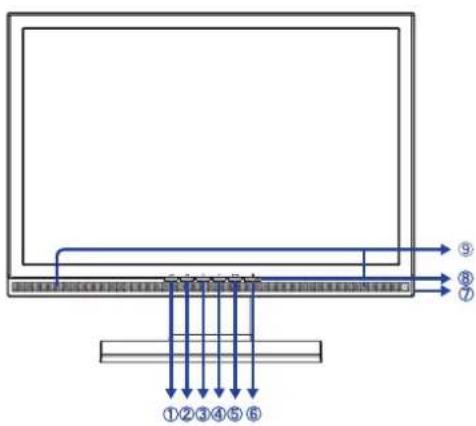

CONTROLLI E CONNETTORI

①②③④⑤⑥ ⑦ ⑧ ⑨

②Tasto Exit/Volume (EXIT)

③Tasto Giù/Contrasto (

④Tasto Sù/Luminosità (

⑤Tasto Menu / Seleziona (ENTER)

⑥Interruttore di accensione

⑦Attacco cuffie

⑧ Indicatore di accensione

NOTA

Green: Funzionamento normale

Arancione: Power Management

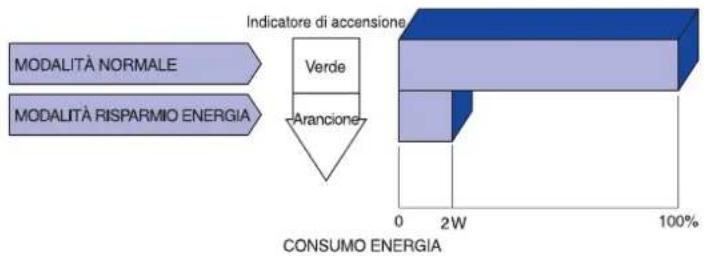

Il monitor passa in modalità power management che consente di ridurre

il consumo a meno di 2W in assenza di segnale di sincronizzazione

orizzontale e/o verticale.

⑨ Altoparlanti

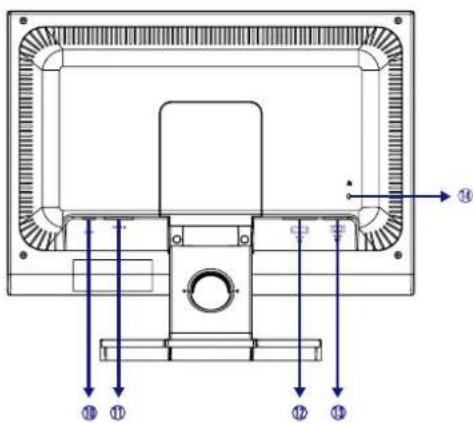

⑩ Connettore audio (LINE IN)

⑭Asola per blocco di sicurezza

NOTA

È possibile utilizzare un lucchetto e un cavo di sicurezza per evitare che il monitor sia rimosso senza autorizzazione.

* Disponibile solo per ProLite E2200WS.

COLLEGAMENTO DEL MONITOR

①Verificare che computer e monitor siano spenti.
② Collegare il computer al monitor mediante il cavo di segnale(Si veda ASSEGNAZIONE DEI PIN DEI CONNETTORI, a pag. 23).
③ Collegare il monitor all'apparecchiatura audio mediante il cavo audio, se si intendono utilizzare le funzionalità audio.
④Collegare il cavo di alimentazione prima al monitor e poi alla presa di corrente.

NOTA

I cavi di segnale utilizzati per la connessione variano a seconda del tipo di computer utilizzato. The cable supplied with the monitor is for a standard 15 pin D-Sub connector. Un collegamento non corretto può provocare gravi danni sia al monitor che al computer. Il cavo in dotazione al monitor è per un connettore standard D-Sub a 15 pin. Se occorre un cavo speciale, rivolgersi al rivenditore iiyama locale o all'ufficio regionale iiyama.

■ Per la connessione a un computer Macintosh, richiedere l'opportuno adattatore al rivenditore iiyama locale o all'ufficio iiyama regionale.
■ Serrare le viti all'estremità del cavo di segnale con le mani.

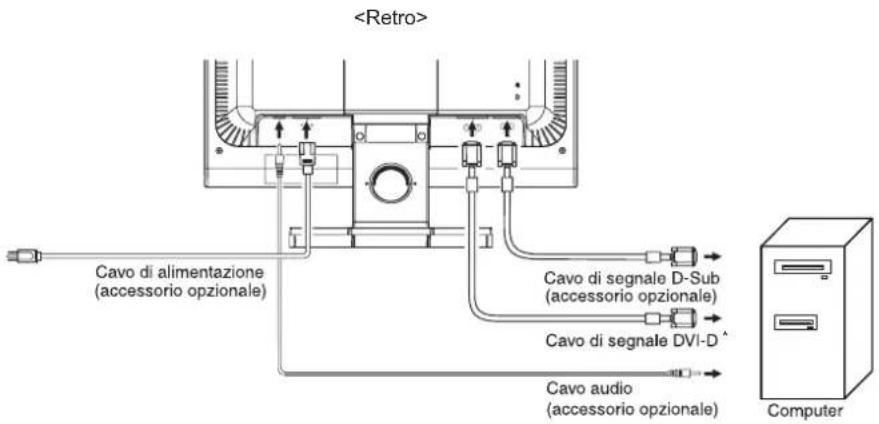

[Esempio si collegamento]

Cavo di alimentazione (accessorio opzionale) Cavo di segnale D-Sub (accessorio opzionale) Cavo di segnale DVI-D Cavo audio (accessorio opzionale) Computer

ITALIANO

* Disponibile solo per ProLite E2200WS.

PRIMA DI METTERE IN FUNZIONE IL MONITOR

■ Sincronizzazione dei segnali Impostare le sincronizzazioni dei segnali desiderate elencate a pagina 21: SINCRONIZZAZIONE CONFORMA STANDARD.
■ Plug & Play Windows®95/98/2000/Me/XP

Il monitor LCD di iiyama è conforme alla parte DDC2B dello standard VESA. La funzionalità Plug & Play viene attivata nei computer con sistema operativo Windows 95/98/2000/Me/XP collegando il monitor a un computer conforme alla DDC2B mediante il cavo fornito in dotazione.

Può essere necessaria la presenza sul computer del Monitor Information File per Windows 95/98/2000/Me/XP per i monitor iiyama; il download di tale driver può essere effettuato tramite

NOTA

■ Per ulteriori informazioni sulle modalità di download del driver per il proprio monitor consultare il suddetto sito.
■ Nella maggior parte dei casi i driver non sono richiesti per i sistemi operativi Macintosh o Unix. Per ulteriori informazioni si prega di contattare il proprio rivenditore.

REGOLAZIONE DELL'ANGOLO DI VISIONE

ITALIANO

■ Per una visione ottimale, si raccomanda di guardare l'intera superficie del monitor.
■ Tenere ferma la base per evitare che il monitor possa cadere quando si cambia l'inclinazione.
- È possibile regolare l'angolazione del monitor fino a 5 gradi in avanti e 20 gradi indietro.
Al fine di garantire una posizione del corpo ergonomicamente corretta durante l'utilizzo del monitor, l'angolo di inclinazione non dovrebbe superare i 10 gradi. Regolare l'angolazione secondo le proprie preferenze.

■ Non toccare lo schermo LCD quando si modifica l'angolazione. In tal modo si potrebbe danneggiare o rompere lo schermo stesso.
■ Fare molta attenzione a non farsi male con le mani o con le dita mentre si varia l'angolazione.
■ Non inclinare il supporto oltre 20 gradi tranne quando si ripone il monitor nella confezione.
In caso contrario il monitor potrebbe cadere e rompersi.

20° 5°

8 PRIMA DI METTERE IN FUNZIONE IL MONITOR

MESSA IN FUNZIONE DEL MONITOR

Il monitor LCD di iiyama è stato preconfigurato in fabbrica con la SINCRONIZZAZIONE CONFORME A STANDARD come mostrato a pagina 21 in modo da ottimizzare la qualità delle immagini. È altresì possibile regolare l'immagine mediante la procedura descritta di seguito. Per i dettagli relative alle regolazioni, si veda REGOLAZIONI DELLO SCHERMO a pagina 14.

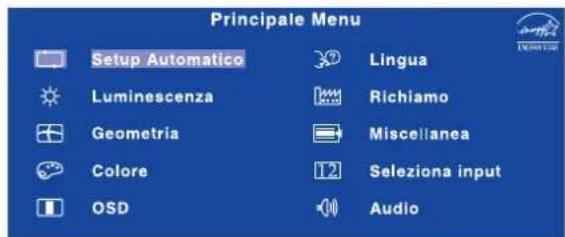

① Premere il tasto ENTER per attivare la funzione OSD. È possibile accedere alle altre voci del Menu utilizzando i tasti ◄/▶

Principale Menu Setup Automatico Luminescenza Geometria Colore OSD Lingua Richiamo Miscellanea Seleziona input Audio

② Selezionare la voce di Menu contenente l'icona di regolazione corrispondente alla regolazione che si desidera effettuare. Quindi utilizzare i tasti ◀ / ▶ per evidenziare l'icona di regolazione desiderata.
③ Premere nuovamente il tasto ENTER. Utilizzare i tasti ▶/ ▶ per effettuare l'opportuna regolazione o impostazione.
④ Premere il tasto EXIT per uscire dal menu, in questo modo le modifiche appena effettuate verranno salvate automaticamente.

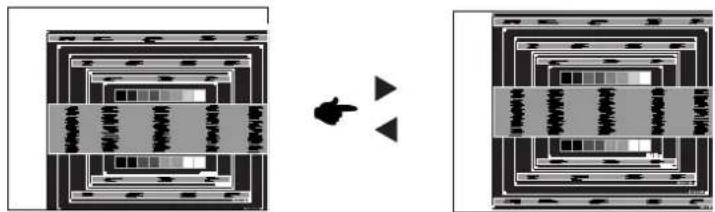

Ad esempio, per correggere la posizione verticale dell'immagine, selezionare la voce Geometria del Menu, quindi premere il tasto ENTER. Quindi selezionare (Posizione V) utilizzando i tasti

Principale Menu Setup Automatico Luminescenza Geometric Colore OSD Lingua Richiamo Miscellanza Selezioni input Audio

Geometria Posizione O. 50 Posizione V. 50 Pixel Clock 50 Fase 50

Premendo il tasto ENTER viene visualizzata una finestra dove effettuare la regolazione. Quindi utilizzare i tasti ◀ / ▶ per modificare le impostazioni della posizione verticale. La posizione verticale dell'immagine cambierà di conseguenza.

Quindi premere il tasto EXIT per uscire. Le modifiche sono salvate in memoria.

Geometria Posizione V: < > 50

NOTA

■ Quando si terminano le operazioni di regolazione con i tasti, l'OSD scompare una volta trascorso il periodo di tempo predefinito. Premere il tasto EXIT nel caso si voglia uscire immediatamente dall'OSD.
Le modifiche vengono salvate automaticamente in memoria quando l'OSD sparisce. Evitare di spegnere il monitor mentre si utilizza il Menu.
Le regolazioni relative a Posizione O./ V., Pixel Clock e Fase vengono salvate per ogni sincronizzazione di segnale. Ad eccezione di tali regolazioni, tutte le altre hanno un'unica impostazione che vale per tutte le sincronizzazioni di segnale.

MESSA IN FUNZIONE DEL MONITOR

CONTENUTO DEL MENU DELLE REGOLAZIONI

Setup Automatico Auto Adjust	Ingresso analogico
Regolazione Problema/opzione		Tasto da premere
Setup Automatico* Auto Adjust*	Direct	Regola automaticamente Posizione O. / V., Pixel Clock e Fase

* Per migliori risultati, usare il Setup Automatico (Auto Adjust) insieme al modello di regolazione. Vedere REGOLAZIONI DELLO SCHERMO, a pagina 14.

Direct

È possibile saltare le voci del Menu e visualizzare direttamente una scala di regolazione, effettuando le seguenti operazioni con i tasti.

- Setup Automatico: Premere il tasto Auto quando il Menu non è visualizzato.

ITALIANO

LuminescenzaLuminance
Regolazione Problema/opzione		Tasto da premere
Luminosità* Brightness* Direct	Direct	Troppo scuro Troppo chiaro
Contrasto Contrast Direct	Direct	Insufficiente Eccessivo

* Correggere la luminosità quando si utilizza il monitor in ambiente buio e lo schermo appare eccessivamente luminoso.

Direct

Correggere la luminosità quando si utilizza il monitor in ambiente buio e lo schermo appare eccessivamente luminoso.

• Contrasto: Premere il tasto quando il Menu non è visualizzato.
• Luminosità: Premere il tasto▶ quando il Menu non è visualizzato.

Geometria Geometry Ingresso analogico
Regolazione Problema/opzione	Tasto da premere
Posizione O.H. Position	Troppo a sinistraTroppo a destra
Posizione V.V. Position	Troppo in bassoTroppo in alto
Pixel ClockPixel Clock	Troppo strettoTroppo largo
FasePhase	Per correggere lo sfarfallio di testo o righe

ColoreColor
Regolazione Problema/opzione Tasto da premere
9300K	Bluastro
7500K Giallastro
6500K Rossastro
UtenteUser Preset	Red (Rosso)	Troppo tenueTroppo intenso
	Green (Verde)
	Blue (Blu)

OSD OSD
Regolazione Problema/opzione	Tasto da premere
Posizione O.H. Position	OSD troppo a sinistraOSD troppo a destra
Posizione V.V. Position	OSD troppo in bassoOSD troppo in alto
Tempo OSD OSD Time	È possibile impostare la durata di visualizzazione dell' OSD tra i 5 e i 30 secondi.

ITALIANO

MESSA IN FUNZIONE DEL MONITOR

Regolazione Problema/	opzione Tasto da premere
LinguaLanguage	English	Inglese	Español Spagnolo
	Français Francese		Nederlands Olandese
	Deutsch	Tedesco	日本語	Giapponese
	Italiano Italiano		简体中文	Cinese Semplificato

RichiamoRecall
Regolazione Problema/opzione Tasto da premere
Tutte le Regolazioni Recall All	Si Yes	Ripristina le impostazioni di fabbrica.
	No No	Torna al Menu.

ITALIANO

MiscellaneaMiscellaneous
Regolazione Problema/opzione Tasto da premere
AcutezzaSharpness	1 2 3 4 5È possibile impostare una qualità dell'immagine compresa tra 1 (nitida) e 5 (morbida). Premere il tasto ▶ per modificare la qualità dell'immagine, procedendo in ordine crescente. Premere il tasto ▶ per modificare la qualità dell'immagine, procedendo in ordine decrescente.
DDC DDC/ClDDC/CI	AttivatoOn	Ripristina le impostazioni di fabbrica.
	DisattivatoOff	Torna al Menu.
NOTA DDC/CI Attivato e Disattivato vengono comandati premendo il tasto▶→ Attivato → Disattivato—On Off
i+ InformazionivisualizzazioneDisplay Information	Le informazioni di visualizzazione riguardano il segnale in ingresso corrente proveniente dalla scheda grafica del computer.MiscellaneaInformazioni visualizzazione1680x1050 @ 60 HzNOTAFare riferimento al manuale utente della scheda grafica per avere maggiori informazioni riguardo risoluzione e refresh.

12 MESSA IN FUNZIONE DEL MONITOR

12 Seleziona input Input Select		Disponibile solo per ProLite E2200WS.
Regolazione Problema/opzione		Tasto da premere
12 Seleziona input Input Select		D-sub	Seleziona l'ingresso analogico.
		DVI	Seleziona l'ingresso digitale.
NOTA Se alla sorgente del segnale è collegato solo uno dei due ingressi possibili, viene selezionato automaticamente il tipo di segnale connesso. La funzione Seleziona ingresso non è disponibile se non sono presenti segnali in ingresso provenienti dal connettore selezionato o in modalità di risparmio energetico.

AudioAudio
Regolazione Problema/opzione		Tasto da premere
VolumeVolumeDirect	Troppo bassoTroppo alto
Disattiva audioMute	AttivatoOn	Disattiva l’audio temporaneamente.
	DisattivatoOff	Riporta il volume dell’audio al livello precedente.
NOTA■ Mute Attivato e Disattivato vengono comandati premendo il tasto►→ Attivato → Disattivato———On Off■ ×× viene visualizzato nel Menu principale quando Mute è disattivato.■ ×× viene visualizzato nel Menu principale quando Mute è attivato.

Direct

È possibile ignorare le voci di Menu e visualizzare direttamente una scala di regolazione usando le seguenti operazioni con pulsante.

- Volume: Premere il pulsante Esci quando il Menu non è visualizzato.

REGOLAZIONI DELLO SCHERMO

Le regolazioni relative all'immagine devono essere effettuate mediante la procedura descritta di seguito, onde ottenere l'immagine desiderata quando si seleziona l'ingresso Analogico.

■ Le regolazioni dello schermo descritte in questo manuale consentono di posizionare correttamente l'immagine e ridurre al minimo lo sfarfallio o lo sfuocamento dell'immagine con il computer utilizzato dall'utente.
Il monitor è stato progettato per fornire i risultati migliori con una risoluzione 1680 x 1050, ma può fornire prestazioni ottimali con risoluzioni inferiori, perché l'immagine viene ridimensionata automaticamente per far sì che occupi l'intero schermo. Si raccomanda di utilizzarlo normalmente con una risoluzione 1680 x 1050.
È possibile che, quando l'immagine viene ridimensionata, i testi o le linee appaiano sfocati o abbiano un bordo di spessore irregolare.
È preferibile posizionare l'immagine e regolare la frequenza con i comandi del monitor piuttosto che mediante il software o una utility installati sul computer.
■ Effettuare le regolazioni dopo un periodo di preriscaldamento di almeno trenta minuti.
■ Con determinate risoluzioni e sincronizzazioni dei segnali, possono essere necessarie ulteriori regolazioni dopo il Setup Automatico.
Il Setup Automatico può non funzionare correttamente quando viene visualizzata un'immagine diversa dal modello per la regolazione dello schermo. In questo caso occorre effettuare regolazioni manuali.

Vi sono due metodi per effettuare le regolazioni relative allo schermo. Il primo metodo prevede la regolazione automatica di Posizione, Pixel Clock e Fase. Il secondo metodo prevede l'effettuazione manuale delle regolazioni.

Per prima cosa, eseguire il Setup Automatico quando si collega il monitor a un nuovo computer o quando si modifica la risoluzione. Se dopo il Setup Automatico è presente uno sfarfallio o l'immagine è sfocata o non coincide con l'area dello schermo, occorre effettuare manualmente le regolazioni. Entrambi i tipi di regolazione devono essere effettuati mediante il modello di regolazione dello schermo (Test.bmp), che può essere scaricato dal sito web di IIYAMA (http://www.iiyama.com).

Regolare l'immagine seguendo la procedura descritta qui di seguito per ottenere l'immagine desiderata. In questo manuale vengono spiegate le regolazioni da effettuarsi con sistema operativo Windows 95/98/2000/Me/XP.

① Visualizzare l'immagine con la risoluzione ottimale.
② Impostare Test.bmp (modello di regolazione dello schermo) come sfondo.

NOTA

■ Consultare le istruzioni che spiegano come fare ciò.
■ Test.bmp è un'immagine con una risoluzione 1280 x 1024. centrare l'immagine all'interno della finestra di dialogo di impostazione dello sfondo. Se si utilizza Microsoft® PLUS! 95/98, deselezionare l'opzione "Adatta lo sfondo del desktop allo schermo".

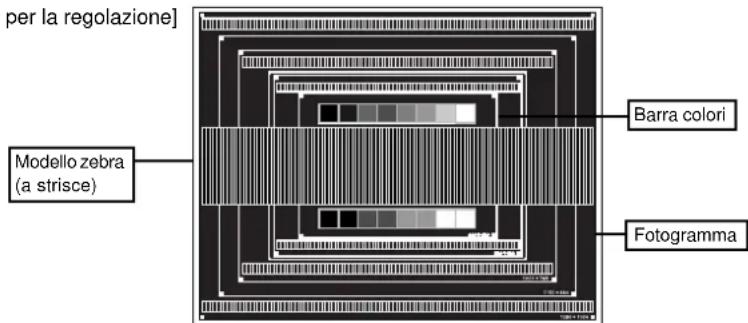

[Modello per la regolazione]

per la regolazione] Modello zebra (a strisce) Barra colori Fotogramma

14 MESSA IN FUNZIONE DEL MONITOR

③ Premere il tasto Auto. (Setup Automatico)
④ Effettuare la regolazione manuale dell'immagine con la procedura seguente quando è presente uno sfarfallio o l'immagine è sfocata o non è centrata nell'area dello schermo dopo che è stato effettuato il Setup Automatico.
⑤ Correggere la Posizione V. in modo che la parte superiore e quella inferiore del bordo dell'immagine si adatti all'area di visualizzazione.

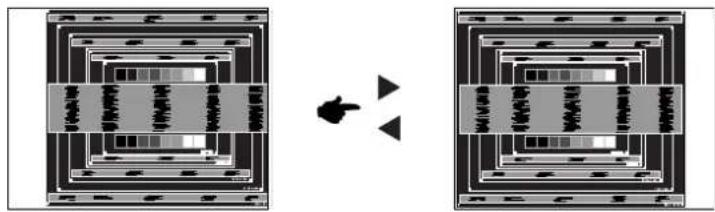

⑥ 1) Regolare la Posizione O. in modo che il lato sinistro dell'immagine si sposti verso il bordo sinistro dell'area di visualizzazione.

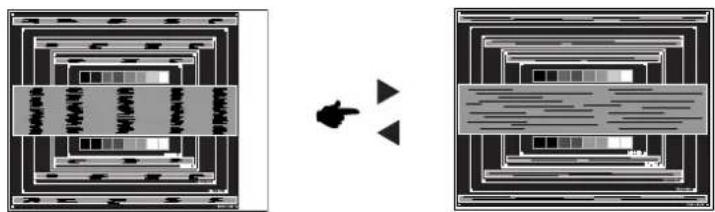

2) Regolare Pixel Clock in modo che il lato destro dell'immagine sia allineato con il lato destro dell'area di visualizzazione.

■ Quando il lato sinistro dell'immagine si allontana dal lato sinistro dell'area di visualizzazione durante la regolazione di Pixel Clock, correggere eseguendo le operazioni 1) e 2).
■ Un altro modo per effettuare la regolazione de Pixel Clock consiste nell'eliminare le linee verticali ondulate presenti nel modello a zebra.
- È possibile che vi sia uno sfarfallio durante la regolazione di Pixel Clock, Posizione O. e Posizione V.
■ Nel caso che l'immagine sia più grande o più piccola dell'area di visualizzazione dopo la regolazione di Pixel Clock, ripetere la procedura a partire da ③.

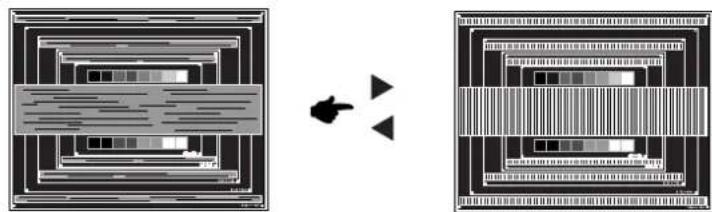

⑦ Regolare la fase per correggere i disturbi in orizzontale, lo sfarfallio o le immagini sfocate.

Se in una porzione dello schermo rimane lo sfarfallio o l'immagine appare sfocata, ripetere le operazioni specificate in ⑥ e ⑦ perché il Pixelo Clock potrebbe non essere stato regolato correttamente. Se lo sfarfallio rimane o le immagini appaiono ancora sfocate, impostare il refresh su frequenza bassa (60Hz) e ripetere le procedure a partire dal punto ③.

■ Regolare la Posizione O. dopo aver regolato la fase se la posizione orizzontale si è spostata durante la regolazione.

⑧ Regolare Luminosità e Colori per avere le immagini come desiderato, dopo aver completato le regolazioni Pixel Clock e Fase. Ripristinare lo sfondo preferito.

FUNZIONALITÀ DI POWER MANAGEMENT

Le funzionalità di Power Management di questo prodotto sono conformi ai requisiti sul contenimento dei consumi energetici di ENERGY STAR® e VESA DPMS. Quando sono attivate, vengono ridotti automaticamente i consumi di energia elettrica del monitor quando il computer non viene utilizzato. Per attivare queste funzionalità, è necessario che il monitor sia collegato a un computer conforme allo standard VESA DPMS. La riduzione del consumo di elettricità avviene per stadi, come spiegato di seguito. Le funzionalità di Power Management, comprese le impostazioni dei timer, devono essere configurate mediante il sistema operativo. Controllare sul manuale del sistema operative per avere informazioni su come eseguire la configurazione.

■ Modalità Power Management

Quando i segnali H-sync, V-sync, H e V sync in uscita dal computer sono off, il monitor entra nella modalità Power Management, che implica la riduzione di consumo energetico ameno di 2W. Lo schermo diventa scuro e la spia di alimentazione diventa arancione. Quando il monitor è in modalità Power Management, è possibile far riapparire l'immagine dopo alcuni secondi premendo un tasto della tastiera o azionando il mouse.

ITALANO

NOTA

■ Anche quando si utilizza la modalità Power Management, il monitor consuma elettricità. Staccare l'interruttore generale quando non lo si utilizza, di notte e durante i fine settimana, per evitare di sprecare inutilmente energia elettrica.
È possibile che il segnale video in uscita dal computer sia on mentre il segnale H o V sync è assente. In tal caso, la funzione POWER MANAGEMENT potrebbe non funzionare correttamente.

PROBLEMI E SOLUZIONI

Se il monitor non funziona correttamente, utilizzare la seguente procedura per individuare una possibile soluzione.

1. Effettuare le regolazioni descritte in FUNZIONAMENTO DEL MONITOR, operando in funzione del problema riscontrato. Se il monitor non dovesse visualizzare l'immagine, andare al punto 2.
2. Consultare le tabelle seguenti se non si riesce a trovare una regolazione appropriata in FUNZIONAMENTO DEL MONITOR, o se il problema persiste.
3. Se il problema non è descritto nel seguito o se non si riesce ad eliminarlo, cessare di utilizzare il monitor e richiedere l'intervento del proprio rivenditore o del centro servizio clienti iiyama.

Problema Verifiche da effettuare

① A L'immagine non appare.

(La spia di alimentazione non si accende.)

(La spia di alimentazione è verde/blu.)

(La spia di alimentazione è arancione.)

□ Verificare che la spina del cavo di alimentazione sia ben inserita nella preasa di corrente;
□che l'interruttore generale sia su ON;
□che la presa di corrente c.a. sia sotto tensione. Verificare con un'altra apparecchiatura.
Se lo screen saver con lo schermo nero è attivo, azionare la tastiera o il mouse.
□ Aumentare il contrasto e/o la luminosità.
□ Verificare che il computer sia acceso;
□ che il cavo di segnale sia collegato opportunamente;
□ che la sincronizzazione di segnale del computer rientri nelle specifiche del monitor.
Se il monitor è nella modalità Power Management, azionare la tastiera o il mouse.
□ Verificare che il computer sia acceso;
□ che il cavo di segnale sia collegato opportunamente;
□ che la sincronizzazione di segnale del computer rientri nelle specifiche del monitor.
□ Verificare che il cavo di segnale sia collegato opportunamente;
□ che la sincronizzazione di segnale del computer rientri nelle specifiche del monitor;
□ che il livello dell'uscita video del computer rientri nelle specifiche del monitor.
□ Verificare che la sincronizzazione di segnale del computer rientri nelle specifiche del monitor.
□ Verificare che il livello dell'uscita video del computer rientri nelle specifiche del monitor.
□ Verificare che la tensione di alimentazione corrisponda alle specifiche del monitor;
□ che la sincronizzazione di segnale del computer rientri nelle specifiche del monitor.

② Lo schermo non è sincronizzato

③ L'immagine non è centrata sullo schermo.

④ Lo schermo è troppo luminoso o troppo scuro.

⑤ L'immagine sullo schermo oscilla.

18 PROBLEMI E SOLUZIONI

Problema Verifiche da effettuare

⑥ Nessun Suono.

□ L'apparecchiatura audio (computer ecc.) é accesa.
□ Il cavo audio é connesso correttamente.
□ Alzare il volume.
□ La modalità Mute non è in funzione.
□ Le caratteristiche dell'apparecchiatura audio sono coerenti con le specifiche del monitor.

⑦ Il suono è troppo alto o troppo basso.

□ Le caratteristiche dell'apparecchiatura audio sono coerenti con le specifiche del monitor.

⑧ In caso di strano rumore.

Per protezione dell'ambiente migliore non disponga prego del vostro video.

Visiti prego il nostro Web site: www.iiyama.com/recycle per il riciclaggio del video.

APPENDICE

CARATTERISTICHE TECNICHE

		ProLite E2200WS
Pannello LCD	Tecnologia	a-Si TFT a matrice attiva
	Dimensioni	Diagonale: 55.9cm / 22.0"
	Pixel pitch	0.282mm O × 0.282mm V
	Luminosità	300cd/m2 (Tipico)
	Contrasto	1000 : 1 (Tipico)
	Angolo di visione	Destra/Sinistra 85 gradi per ogni direzione, Alto:85 gradi, Basso: 75 gradi (Tipico)
	Tempo di risposta	5ms (Nero, bianco, nero)
Colori visualizzati Circa 16.7m		lioni (6bit+2bit dithering)
Frequenza sincronizzazione		Orizzontale: 31.0-83.0kHz, Verticale: 56-75Hz
Dot Clock 162MHz max.
Risoluzione massima 1680 × 1		1050, 1.8 MegaPixels
Connettori di ingresso		mini D-Sub a 15 pin, DVI-D a 24 pin
Plug & Play VESA DDC2B		TM
Segnale di sincronizzazione in ingresso		Sync separata: TTL, Positivo o Negativo
Segnale video in ingresso		Analogico: 0.7Vp-p (Standard), 75Ω, PositivoDigitale: Conforme a DVI (Digital Visual Interface standard Rev.1.0)
Connettore audio in ingresso ∅		3.5mm mini jack (Stereo)
Segnale audio in ingresso 0.5		Vrms max.
Altoparlanti 1W × 2 (Altoparlanti stereo)
Dimensioni massime dello schermo		475.5mm L × 298.0mm A / 18.7" L × 11.7" A
Alimentazione elettrica 100-240VAC, 50/60Hz, 1.3A
		60W max., modalità Power Management: 2W max.*Potenza assorb
Dimensioni/Peso netto		517.1×444.1×179.7mm/20.4×17.5×7.1" (L×A×P), 5.8kg/12.8lbs
Angolo di rotazione		In avanti: 5 gradi Indietro: 20 gradi
Condizioni ambientali		Funzionamento: Temperatura da 5 a 35°C / da 41 a 95°FUmidità da 10 a 80% (senza condensa)Immagazzinamento: Temperatura da -20 a 60°C /da -4 a 140°FUmidità da 10 a 70% (senza condensa)
Certificazioni		TCO '03, CE, TÜV-GS/MPR III (prEN50279)/ISO 13406-2, FCC-B, UL/C-UL, VCCI-B, GOST-R

ITALIANO

NOTA

* Condizione: le apparecchiature audio non sono collegate.

		ProLite E2200WSV
Pannello LCD	Tecnologia	a-Si TFT a matrice attiva
	Dimensioni	Diagonale: 55.9cm / 22.0"
	Pixel pitch	0.282mm O × 0.282mm V
	Luminosità	300cd/m2 (Tipico)
	Contrasto	1000 : 1 (Tipico)
	Angolo di visione	Destra/Sinistra 85 gradi per ogni direzione, Alto:85 gradi, Basso: 75 gradi (Tipico)
	Tempo di risposta	5ms (Nero, bianco, nero)
Colori visualizzati Circa 16.7m		lioni (6bit+2bit dithering)
Frequenza sincronizzazione		Orizzontale: 31.0-83.0kHz, Verticale: 56-75Hz
Dot Clock 162MHz max.
Risoluzione massima 1680 × 1		050, 1.8 MegaPixels
Connettori di ingresso		mini D-Sub a 15 pin
Plug & Play VESA DDC2B		TM
Segnale di sincronizzazione in ingresso		Sync separata: TTL, Positivo o Negativo
Segnale video in ingresso		Analogico: 0.7Vp-p (Standard), 75Ω, Positivo
Connettore audio in ingresso ∅		3.5mm mini jack (Stereo)
Segnale audio in ingresso 0.5Vrms max.
Altoparlanti 1W × 2 (Altoparlanti stereo)
Dimensioni massime dello schermo		475.5mm L × 298.0mm A / 18.7" L × 11.7" A
Alimentazione elettrica 100-240VAC, 50/60Hz, 1.3A
		60W max., modalità Power Management: 2W max.*Potenza assorbi
Dimensioni/Peso netto		517.1×444.1×179.7mm / 20.4×17.5×7.1" (L×A×P), 5.8kg / 12.8lbs
Angolo di rotazione		In avanti: 5 gradi Indietro: 20 gradi
Condizioni ambientali		Funzionamento: Temperatura da 5 a 35°C / da 41 a 95°FUmidità da 10 a 80% (senza condensa)Immagazzinamento: Temperatura da -20 a 60°C /da -4 a 140°FUmidità da 10 a 70% (senza condensa)
Certificazioni		TCO '03, CE, TÜV-GS /MPRIII (prEN50279)/ISO 13406-2, FCC-B, UL/C-UL, VCCI-B, GOST-R

ITALIANO

NOTA

* Condizione: le apparecchiature audio non sono collegate.

APPENDICE 21

DIMENSIONI

517.1mm/20.4" 475.5mm/18.7" 360.9mm/14.2" 298.0mm/11.7"

SINCRONIZZAZIONE CONFORME A STANDARD
ITALIANO

Modalità video		Frequenza orizzontale	Frequenza verticale	Dot Clock
VESA	VGA 640 × 480	31.468kHz	59.941Hz	25.175MHz
		37.500kHz	74.997Hz	31.500MHz
	SVGA 800 × 600	37.878kHz	60.317Hz	40.000MHz
		46.875kHz	75.001Hz	49.500MHz
	XGA 1024 × 768	48.362kHz	60.002Hz	65.000MHz
		60.024kHz	75.039Hz	78.750MHz
	WXGA 1280 × 768	47.396kHz	60.000Hz	68.250MHz
	Quad-VGA 1280 × 960	60.000kHz	60.000Hz	108.000MHz
	SXGA 1280 × 1024	63.979kHz	60.029Hz	108.000MHz
		79.974kHz	75.024Hz	135.000MHz
	WXGA+ 1440 × 900	55.935kHz	59.887Hz	106.500MHz
	1680 × 1050	WSXSA90kHz	60.000Hz	146.250MHz
VGA TEXT	720 × 400	31.468kHz	70.086Hz	28.322MHz
Macintosh	832 × 624	49.724kHz	74.532Hz	57.280MHz
	1152 × 870	68.680kHz	75.060Hz	100.000MHz

NOTA

* L'ingresso DVI non è supportato.

ASSEGNAZIONE DEI PIN DEI CONNETTORI

■ Connettore DVI-D a 24 pin *1

DVI-D

Pin	Segnale in ingresso	Pin	Segnale in ingresso
1	T.M.D.S Data 2-	13
2	T.M.D.S Data 2+	14	+5V
3	T.M.D.S Data 2 Ground	15	Ground
4		16	Hot Plug Detect
5		17	T.M.D.S Data 0-
6	Linea orologio (SCL) * ^2	18	T.M.D.S Data 0+
7	Linea dati (SDA) * ^2	19	T.M.D.S Data 0 Ground
8	V-Sync	20
9	T.M.D.S Data 1-	21
10	T.M.D.S Data 1+	22	T.M.D.S Clock Ground
11	T.M.D.S Data 1 Ground	23	T.M.D.S Clock +
12		24	T.M.D.S Clock -

*1 Disponibile solo per ProLite E2200WS.

ITALIANO
