Тип продукта	Мобильный моноблочный кондиционер
Бренд	Clatronic
Модель	CL 3639
Нетто вес	Примерно 27 кг
Электропитание	220-240 В ~, 50 Гц
Потребление в режиме охлаждения	875 Вт
Холодопроизводительность	8000 BTU (2,3 кВт)
Класс энергоэффективности	A
Хладагент	R 410 A
Класс защиты	I
Режимы работы	Авто, Охлаждение, Осушение, Вентилятор
Диапазон регулировки температуры	от 16 °C до 31 °C (режим охлаждения)
Рекомендуемый объем помещения	До 70 м³
Скорость вентилятора	3 регулируемые скорости
Программируемый таймер	от 1 до 24 часов (автоматическое включение/выключение)
Пульт дистанционного управления	Да, с батарейками AAA (2×1,5 В)
Гибкий вытяжной шланг	Максимальная длина 150 см
Комплект для установки в окно	В комплекте (3 детали)
Фильтры	2 моющихся фильтра (боковой и задний)
Очистка фильтров	Каждые 2 недели, чистой водой
Бак для конденсата	С индикатором WATER FULL и сливом через шланг
Функции безопасности	Защита от перегрева, автоматическое отключение при полном баке
Ремонтопригодность	Ремонт только сертифицированным специалистом
Комплектация	Пульт ДУ, батарейки, вытяжной шланг, переходник, оконный комплект, водяной шланг, заглушки и пробки

Часто задаваемые вопросы - CL 3639 CLATRONIC

Как установить вытяжной шланг Clatronic CL 3639?

Закрепите переходник на гибком шланге, подсоедините его к разъему прибора, затем поместите конец в приоткрытое окно. Используйте оконный комплект для лучшей герметизации. Следите, чтобы шланг не перегибался.

Что делать, если загорелся индикатор WATER FULL?

Бак для конденсата полон. Выключите прибор, отключите от сети, поставьте поддон под сливное отверстие, снимите колпачок и пробку, подсоедините водяной шланг и слейте воду. Затем закройте сливное отверстие.

Как часто чистить фильтры кондиционера?

Чистите фильтры каждые 2 недели при ежедневном использовании. Снимите их, промойте чистой водой (можно с мягким моющим средством), дайте высохнуть в тени и установите обратно. Никогда не включайте прибор без фильтра.

Кондиционер показывает E2 на экране, что делать?

Код E2 указывает на то, что бак с водой полон. Слейте его, как описано в предыдущем вопросе. После слива и закрытия пробки перезапустите прибор.

Можно ли использовать Clatronic CL 3639 без вытяжного шланга?

Нет, вытяжной шланг обязателен для отвода горячего воздуха. Без него прибор не будет эффективно охлаждать и может перегреться. Всегда используйте прилагаемый шланг.

Какое минимальное расстояние между прибором и стеной?

Соблюдайте расстояние не менее 30 см со всех сторон для хорошей циркуляции воздуха.

Как настроить таймер на автоматическое включение?

Выключите прибор, нажмите TIMER, установите часы с помощью TEMP+ или TEMP- (от 1 до 24 ч), затем подтвердите нажатием TIMER. Прибор включится автоматически через установленное время.

Какие батарейки нужны для пульта?

Вставьте 2 батарейки типа R03 'AAA' на 1,5 В, соблюдая полярность. Не смешивайте новые и старые батарейки, а также батарейки разных типов.

Что делать, если прибор недостаточно охлаждает?

Проверьте, закрыты ли окна и двери, чистые ли фильтры, не заблокирован ли вход и выход воздуха, и не находится ли прибор под прямыми солнечными лучами. Отодвиньте источники тепла.

Как хранить кондиционер в конце сезона?

Слейте воду из бака, включите прибор в режиме вентилятора (температура > комнатной) на 2 часа для просушки внутренних частей, выключите и отключите, очистите фильтры, накройте прибор и храните в сухом проветриваемом месте, недоступном для детей.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CL 3639 CLATRONIC

Обзор деталей прибора .... стр. 3
Руководство по эксплуатации....стр. 42
Технические данные.... стр. 45

المحتويات

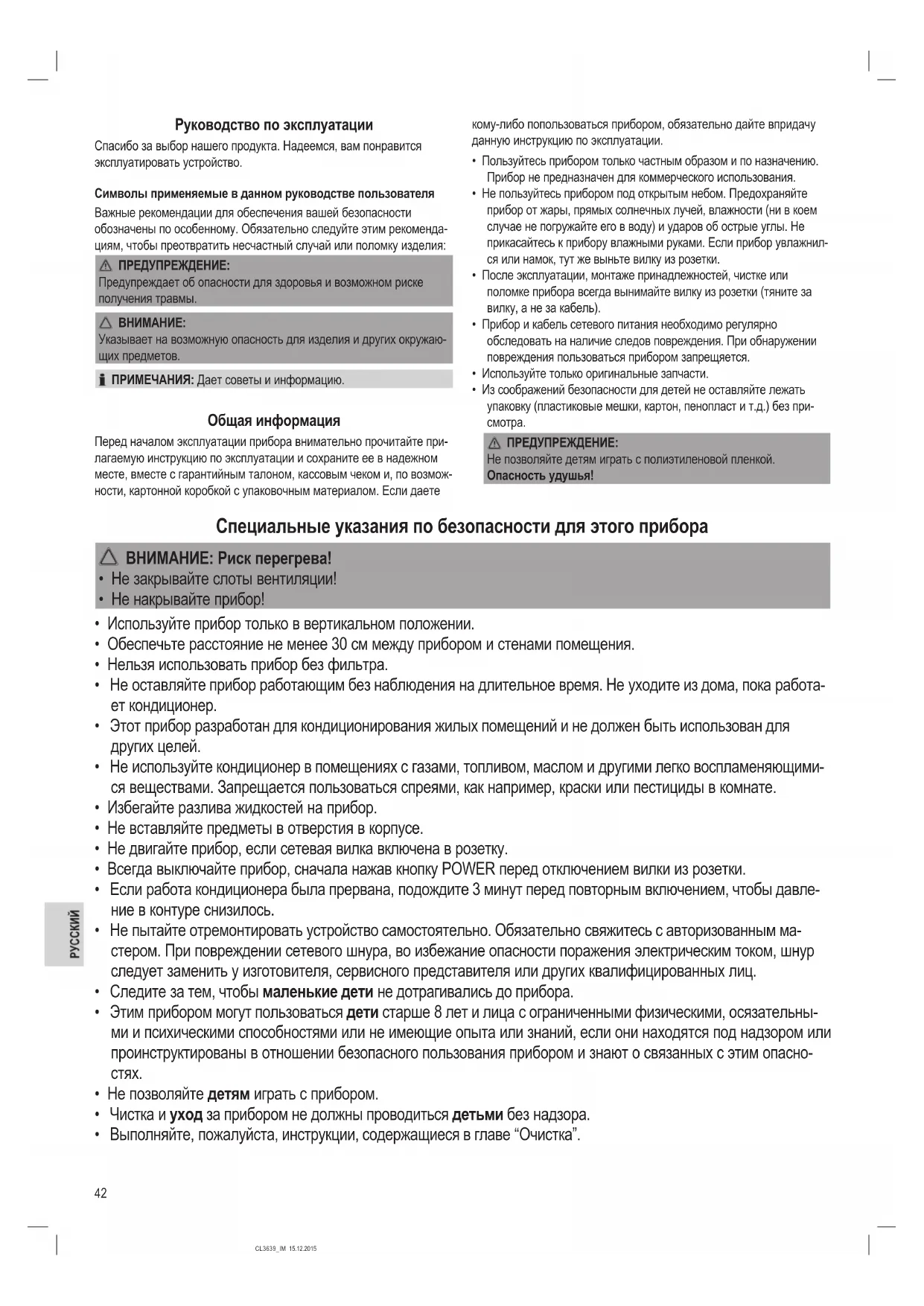

Руководство по эксплуатации

Спасибо за выбор нашего продукта. Надеемся, вам понравится эксплуатировать устройство.

Символы применяемые в данном руководстве пользователя

Важные рекомендации для обеспечения вашей безопасности обозначены по особенному. Обязательно следуйте этим рекомендациям, чтобы преотвратить несчастный случай или поломку изделия:

⚠️ ПРЕДУПРЕЖДЕНИЕ:

Предупреждает об опасности для здоровья и возможном риске получения травмы.

ВНИМАНИЕ:

Указывает на возможную опасность для изделия и других окружающих предметов.

i ПРИМЕЧАНИЯ: Дает советы и информацию.

Общая информация

Перед началом эксплуатации прибора внимательно прочитайте прилагаемую инструкцию по эксплуатации и сохраните ее в надежном месте, вместе с гарантийным талоном, кассовым чеком и, по возможности, картонной коробкой с упаковочным материалом. Если даете

кому-либо попользоваться прибором, обязательно дайте впридачу данную инструкцию по эксплуатации.

• Пользуйтесь прибором только частным образом и по назначению. Прибор не предназначен для коммерческого использования.
• Не пользуйтесь прибором под открытым небом. Предохраняйте прибор от жары, прямых солнечных лучей, влажности (ни в коем случае не погружайте его в воду) и ударов об острые углы. Не прикасайтесь к прибору влажными руками. Если прибор увлажнился или намок, тут же выньте вилку из розетки.
• После эксплуатации, монтаже принадлежностей, чистке или поломке прибора всегда вынимайте вилку из розетки (тяните за вилку, а не за кабель).
• Прибор и кабель сетевого питания необходимо регулярно обследовать на наличие следов повреждения. При обнаружении повреждения пользоваться прибором запрещается.
• Используйте только оригинальные запчасти.
• Из соображений безопасности для детей не оставляйте лежать упаковку (пластиковые мешки, картон, пенопласт и т.д.) без присмотра.

⚠️ ПРЕДУПРЕЖДЕНИЕ:

Не позволяйте детям играть с полиэтиленовой пленкой.

Опасность удушья!

Специальные указания по безопасности для этого прибора

ВНИМАНИЕ: Риск перегрева!

• Не закрывайте слоты вентиляции!

• Не накрывайте прибор!

• Используйте прибор только в вертикальном положении.

• Обеспечьте расстояние не менее 30 см между прибором и стенами помещения.
• Нельзя использовать прибор без фильтра.
• Не оставляйте прибор работающим без наблюдения на длительное время. Не уходите из дома, пока работает кондиционер.
• Этот прибор разработан для кондиционирования жилых помещений и не должен быть использован для других целей.
• Не используйте кондиционер в помещениях с газами, топливом, маслом и другими легко воспламеняющимися веществами. Запрещается пользоваться спреями, как например, краски или пестициды в комнате.

- Избегайте разлива жидкостей на прибор.

- Не вставляйте предметы в отверстия в корпусе.

- Не двигайте прибор, если сетевая вилка включена в розетку.

- Всегда выключайте прибор, сначала нажав кнопку POWER перед отключением вилки из розетки.

- Если работа кондиционера была прервана, подождите 3 минут перед повторным включением, чтобы давление в контуре снизилось.

- Не пытайте отремонтировать устройство самостоятельно. Обязательно свяжитесь с авторизованным мастером. При повреждении сетевого шнура, во избежание опасности поражения электрическим током, шнур следует заменить у изготовителя, сервисного представителя или других квалифицированных лиц.

- Следите за тем, чтобы маленькие дети не дотрагивались до прибора.

- Этим прибором могут пользоваться дети старше 8 лет и лица с ограниченными физическими, осязательными и психическими способностями или не имеющие опыта или знаний, если они находятся под надзором или проинструктированы в отношении безопасного пользования прибором и знают о связанных с этим опасностях.

• Не позволяйте детям играть с прибором.
• Чистка и уход за прибором не должны проводиться детьми без надзора.
• Выполняйте, пожалуйста, инструкции, содержащиеся в главе "Очистка".

Как обращаться с батарейками

⚠️ ПРЕДУПРЕЖДЕНИЕ:

• Не подвергайте батарейки воздействию сильного тепла, как например, солнечные лучи, огонь и т.д. Риск взрыва!
• Батарейки не игрушка. Держите их вдали от детей.
• Не разбирайте батарейки.
• Избегайте контакта с металлическими предметами (кольца, гвозди, болты и т.д.). Риск короткого замыкания!
• Короткое замыкание может привести к перегреву и даже воспламенению батареек, что может привести к травмам.
• Для вашей безопасности закройте контакты батареи липкой лентой при транспортировке.
• В случае вытекания электролита, остерегайтесь попадания кислоты в глаза и на слизистые. В случае попадания, промойте чистой водой. Обратитесь к враче в случае сохранения дискомфорта.

△ ВНИМАНИЕ:

• Когда пульт ДУ долгое время не используется, достаньте батарейки во избежание вытекания кислоты.
• Не используйте батарейки разных типов или новые и старые батарейки вместе.
• Не выбрасывайте использованные батарейки вместе с бытовым мусором. Отдайте их в специальный пункт сбора.

Обзор деталей прибора

1 Воздухозаборное отверстие на боковой стороне прибора (Фильтр)
2 Панель управления
3 Сетевой кабель
4 Выход воздуха (оребрение)
5 Разъем отводной трубы
6 Приток воздуха сзади (Фильтр)
7 Переходник отводной трубы
8 Гибкая отводная труба
9 Отвод воды
10 Кнопка POWER
11 Кнопка TEMP+
12 Кнопка TEMP -
13 IR-приемник для пульта дистанционного управления
14 Экран
15 Кнопка MODE
16 Кнопка SPEED
17 Кнопка TIMER
18 LED WATER FULL

Комплект поставки

1 Блок кондиционера воздуха
1 Пульт дистанционного управления
2 Батарейки
1 Гибкая отводная труба
1 Переходник отводной трубы (Соединение на приборе)
1 Набор для окна, 3-предмета
1 Водяной шланг, ∅ 10 mm
2 Резиновых колпачка (запасные части)
2 Заглушки (запасные части)

Вскрытие упаковки

1. Освободите прибор от упаковочных материалов.
2. Удалите все материалы упаковки, включая пластиковые мешки, наполнитель, зажимы и картон.
3. Убедитесь в целостности поставки.

Примечания по использования

△ ВНИМАНИЕ: Важно перед первым включением или после транспортировки!

Перед первым включением прибор следует выдержать не менее 3 часов в вертикальном положении, чтобы хладагент стек вниз. В противном случае существует риск повреждения компрессора.

ВНИМАНИЕ:

При прерывании работы с помощью кнопки POWER перед повторным включением прибора подождите не менее 3 минут.

i ПРИМЕЧАНИЯ:

Все кнопки управления размещены и на панели, и на пульте ДУ. Одни и те же кнопки отвечают за одни и те же функции.

• Эффективнее всего прибор работает в помещениях размером до 70 м³.
• Гибкий шланг для отработанного воздуха и переходник (7) были изготовлены специально для этого прибора. Во избежание неверной работы не заменяйте ее на другую.
• Отводная труба может вытягиваться на 150 см. Не используйте удлинители.
• Обеспечьте свободный приток воздуха. Не пережимайте и не перекручивайте трубу. Блокировка циркуляции может привести к перегреву устройства.
• Закройте все окна и двери во избежание притока наружного воздуха в комнату, что снжает эффективность работы.

Первое включение

Размещение

• При установке прибора соблюдайте расстояние не менее 30 см между прибором и стенами или другими предметами.
• Поверхность должна быть ровной и сухой.

Сборка отводной трубы

i ПРИМЕЧАНИЯ:

Для сдвигаемых окон можно использовать оконный набор из поставки, установив его вертикально или горизонтально. Отрегулируйте размер уплотнительной пластины.

1. Поверните адаптер (7) к одному концу отводной трубы.
2. Подсоедините отводную трубу к корпусу с помощью разъема трубы. Сначала установите переходник на левой стороне. Вдавите переходник с правой стороны в соединение.
3. Вытяните трубу на нужную длину.
4. Высуньте свободный конец трубы в окно.
5. Закройте окно, насколько возможно. Также опустите жалюзи до трубы, если есть.

Дистанционное управление

1. Откройте батарейный отсек снизу пульта ДУ.
2. Вставьте 2 батарейки типа R03 "AAA" 1,5 В, соблюдая полярность (смотри обозначения на дне отсека)!
3. Закройте крышку батарейного отсека.

Подключение к сети

1. Убедитесь, что параметры электрической сети соответствуют требованиям к электропитанию прибора. Ознакомьтесь с информационной табличкой.
2. Подключите прибор к правильно установленной и заземленной розетке. Прозвучит звуковой сигнал, указывающий, что прибор готов к работе.

Порядок работы с прибором

Включение / Выключение

• Нажмите кнопку POWER для включения прибора. При первом включении прибор работает в режиме AUTO. Если работа была остановлена без отключения от сети, все настройки работы и температуры будут сохранены. В этом случае они будут отображаться на экране.
• Нажмите кнопку POWER снова для выключения устройства.

Индикации на дисплее

AUTO

Индикации на дисплее

Скорость вентилятора

Индикация требуемой комнатной температуры или часов в случае работы в режиме TIMER

Индикация настройки температуры

Индикация при работе в режиме TIMER

Режим осушения воздуха

Негорящие сегменты на данном приборе не функционируют.

Режимы работы

Используйте кнопку MODE для выбора одного из следующих режимов:

• AUTO
- Охлаждение
- Осушение

Работа в режиме "AUTO" (Автоматический)

Прибор выбирает самый подходящий режим работы, как указано в следующей таблице:

Комнатная температура	Режим работы	Настройка температуры
< 23 °C	Вентилятор	---
≥ 23 °C – < 26 °C	Осушение воздуха	23 °C
≥ 26 °C Охлаждение 25 °C

Можно настроить скорость вентилятора. Настройку температуры изменить нельзя.

Режим "Охлаждения"

В данном режиме работы можно по мере необходимости отрегулировать скорость вентилятора и температуру. Если Вы хотите использовать прибор только с вентилятором и без компрессора, задайте температуру на более высоком уровне, чем фактическая комнатная температура

Режим "Осушени"

• В этом режиме нет дополнительных настроек.
• Прибор автоматически изменит заданную температуру на комнатную температуру минус 2 °C.
• Вентилятор будет работать на минимальной скорости.
• Кондиционер охладит комнату и извлечет влагу из воздуха.

Установка температуры

Используйте кнопки TEMP+ или TEMP− в режиме "Охлаждение" ❄ для установки температуры. Выберите температуру между 16 °C и 31 °C.

Настройка вентилятора

В режимах "Охлаждение" ✝️ и AUTO вы можете установить скорость вентилятора с 3 настройками. Нажмите кнопку SPEED.

Таймер (Автоматический таймер)

Используйте функцию таймера для установки времени включения и выключения прибора. Выберите время между 1 и 24 часами.

Использование таймера для автоматического включения

1. Нажмите кнопку POWER для включения прибора.
2. Выберите режим работы, температуру и скорость вентилятора для работы после включения в назначенное время.
3. Нажмите кнопку POWER для выключения прибора.
4. Нажмите на кнопку TIMER. На дисплее отобразится предыдущий заданный режим работы и символ ⏻. Начнет мигать количество часов.
5. Необходимое количество часов можно задать с помощью кнопок TEMP + и TEMP−. Если удерживать соответствующую кнопку, настройка будет быстро меняться. Пока мигает дисплей, подтвердите настройку с помощью кнопки TIMER. Иначе Вы выйдете из режима настройки. В этом случае настройка не будет применена.

Использование таймера для автоматического выключения

1. Нажмите кнопку POWER для выключения прибора.
2. Нажмите на кнопку TIMER во время работы. На дисплее также отобразится символ ⏻. Начнет мигать количество часов.
3. Настройте TIMER, как описано в приведенном выше пункте 5.

i ПРИМЕЧАНИЯ:

• Если хотите деактивировать функцию TIMER, снова нажмите на кнопку TIMER.
• Также вы можете отменить таймер нажав кнопку POWER для включения / выключения прибора.

Опустошение резервуара для воды

В прибор встроен резервуар для сбора конденсата. Когда бак с водой заполнен, загорается контрольная лампа "WATER FULL". На дисплее отобразится "E2". Компрессор отключается в каждом режиме работы. Вентилятор продолжает работать независимо от этого.

ВНИМАНИЕ:

Не перемещайте прибор с полным баком воды. Вода может по-пасть в прибор.

Для непрерывной работы с компрессором необходимо опорожнить бак с водой. Для этого потребуется половая тряпка, миска с водой емкостью примерно 1,5 л и шланг для воды, поставляемый с прибором.

1. Отключите вилку из розетки.
2. Поместите половую тряпку и таз под отводное отверстие. По возможности поставьте миску ниже, чем прибор.
3. Удалите резиновый колпачок и заглушку. Храните эти детали для последующего использования.
4. Подключите шланг для воды к водосливному отверстию прибора. Опустите конец шланга в миску.
5. После слива воды удалите шланг для воды. Снова закройте водосливное отверстие прибора заглушкой и резиновым колпачком, чтобы обеспечить циркуляцию охлаждающей конденсационной воды.

Остановка работы

1. Нажмите кнопку POWER для выключения прибора.
2. Отсоедините вилку от розетки сети.

Очистка

⚠️ ПРЕДУПРЕЖДЕНИЕ:

• Всегда отключайте прибор от сети электропитания перед чисткой!
• Следите за тем, чтобы в отверстия устройства во время чистки не попадала вода. Это может быть причиной электрического удара или пожара.

△ ВНИМАНИЕ:

• Не разбрызгивайте на устройство чистящие средства.
• Не используйте провочные щётки или другие царапающие предметы.
• Не используйте сильные или царапающие чистящие средства.

Фильтр

При ежедневном использовании устройства необходимо чистить фильтр каждые 2 недели. Если пыль в фильтрах блокирует циркуляцию воздуха, устройство не может эффективно работать.

1. Удалите шлаг для отработанного воздуха с переходником.
2. Вытащите два фильтра на боковой стороне прибора.
3. Удалите два фильтра сзади прибора. Используйте инструмент (например, отвертку). Приложите инструмент к стопорным выступам и поднимите крышку посредством действия рычага.
4. Пропылесосьте фильтры.
5. Промойте фильтры проточной водой. При необходимости используйте мягкое чистящее средство.
6. Оставьте фильтры для высыхания в затененном месте.
7. Полностью высохшие фильтры установите на место.

△ ВНИМАНИЕ:

Не используйте устройство, не установив фильтры!

Корпус

• Оребрение и вентиляционные отверстия очистите с помощью пылесоса.
• Протрите корпус влажной тканью.

Сезонная чистка и хранение

Если устройство не используется в течение длительного срока, чистку необходимо проводить следующим образом:

1. Слейте воду из водного резервуара, как описано выше.
2. Используйте прибор в течение 2 часов в режиме охлаждения ✉ при температуре выше комнатной температуры, так, чтобы он работал без компрессора, только с вентилятором. Это позволит просушить прибор изнутри.
3. Нажмите кнопку POWER, чтобы выключить устройство. Отключите его от сети электропитания, вытащив вилку из розетки.
4. Отсоедините от устройства гибкую отводную трубу.
5. Проведите очистку фильтров и устройства, как описано выше.
6. Накройте устройство фольгой.
7. Всегда храните устройство в сухом, хорошо вентилируемом месте, недоступном для детей.

Устранение проблем

Проблема Возможная причина Решение
Устройство не работает.	Отсутствует электропитание.	Проверьте подключение к сети.
	На дисплее отобразится символ ⚙ . Активирована функция таймера.	Нажмите кнопку POWER, чтобы включить устройство.
Кондиционер недостаточно хорошо охлаждает.	Устройство находится под воздействием прямых солнечных лучей.	Выберите другое место расположения устройства или закройте окна шторами.
	В помещении открыты окна или двери.	Закройте все окна и двери.
	В помещении слишком много людей или источников тепла.	Уберите переносные источники тепла или отключите их.
	Фильтры загрязнены.	Проведите очистку фильтров.
	Заблокировано отверстие выхода или притока воздуха.	Устраните причину блокировки отверстия. Следите за тем, чтобы вентиляционные отверстия не перекрывались.
Устройство работает слишком шумно.	Нарушено вертикальное положение устройства.	Поставьте устройство на ровную поверхность. Избегайте воздействия вибраций на устройство.
Индикация дисплея: E2 Горит красный светодиод “WATER FULL”.	Бак с водой полон. Отключите прибор. Извлеките вилку шнура питания. Слейте воду из водного резервуара. Затем можно снова включить устройство.
Индикация дисплея: E0	Неисправна электроника.	Обратитесь в наш отдел обслуживания клиентов или к местному дилеру.

Технические данные

Модель: CL 3639
Вес нетто:...... прибл. 27 кг
Электропитание: 220 - 240 В\~, 50 Гц
Потребляемая мощность: 875 ватт
Класс защиты: ...... I
Класс энергоэффективности: ...... А
Охлаждающая способность:......8000 БТЕ (2,3 кВт)
Хладагент:......R 410 A

Сохранено право на технические и конструкционные изменения в рамках продолжающейся разработки продукта.

Это изделиение прошло все необходимые и актуальные проверки, предписанные директивой СЕ, к прим. на электромагнитную совместимость и соответствие требованиям к низковольтной технике, оно было также сконструировано и построено с учетом последних требований по технике безопасности.
