GEBRUIKSAANWIJZING CL 3639 CLATRONIC

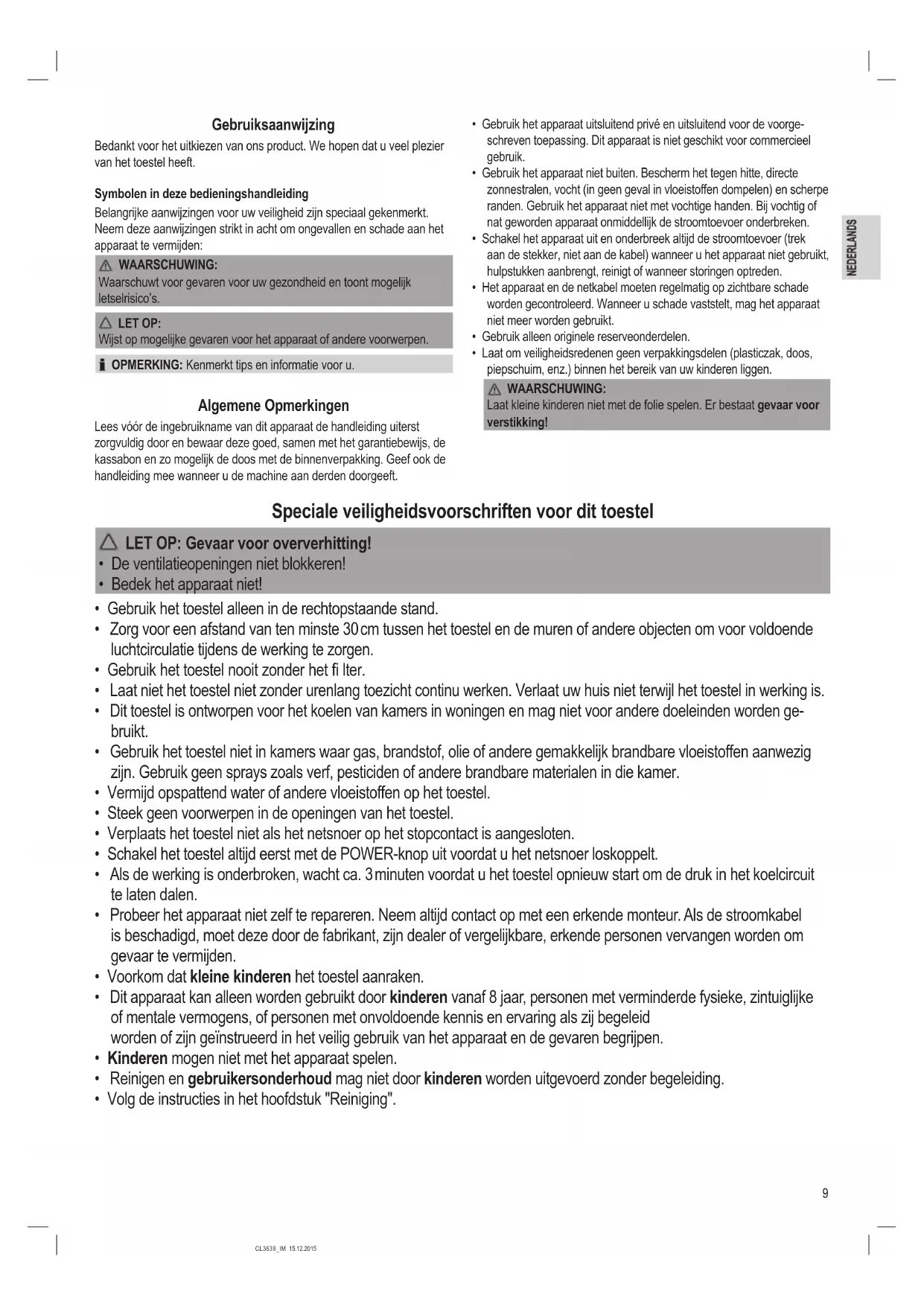

• Gebruik het apparaat uitsluitend privé en uitsluitend voor de voorge- schreven toepassing. Dit apparaat is niet geschikt voor commercieel gebruik.

• Gebruik het apparaat niet buiten. Bescherm het tegen hitte, directe zonnestralen, vocht (in geen geval in vloeistoffen dompelen) en scherpe randen. Gebruik het apparaat niet met vochtige handen. Bij vochtig of nat geworden apparaat onmiddellijk de stroomtoevoer onderbreken.

• Schakel het apparaat uit en onderbreek altijd de stroomtoevoer (trek aan de stekker, niet aan de kabel) wanneer u het apparaat niet gebruikt, hulpstukken aanbrengt, reinigt of wanneer storingen optreden.

• Het apparaat en de netkabel moeten regelmatig op zichtbare schade worden gecontroleerd. Wanneer u schade vaststelt, mag het apparaat niet meer worden gebruikt.

• Gebruik alleen originele reserveonderdelen.

• Laat om veiligheidsredenen geen verpakkingsdelen (plasticzak, doos, piepschuim, enz.) binnen het bereik van uw kinderen liggen. WAARSCHUWING: Laat kleine kinderen niet met de folie spelen. Er bestaat gevaar voor verstikking! Speciale veiligheidsvoorschriften voor dit toestel LET OP: Gevaar voor oververhitting!

• De ventilatieopeningen niet blokkeren!

• Bedek het apparaat niet!

• Gebruik het toestel alleen in de rechtopstaande stand.

• Zorg voor een afstand van ten minste 30 cm tussen het toestel en de muren of andere objecten om voor voldoende luchtcirculatie tijdens de werking te zorgen.

• Gebruik het toestel nooit zonder het fi lter.

• Laat niet het toestel niet zonder urenlang toezicht continu werken. Verlaat uw huis niet terwijl het toestel in werking is.

• Dit toestel is ontworpen voor het koelen van kamers in woningen en mag niet voor andere doeleinden worden ge- bruikt.

• Gebruik het toestel niet in kamers waar gas, brandstof, olie of andere gemakkelijk brandbare vloeistoffen aanwezig zijn. Gebruik geen sprays zoals verf, pesticiden of andere brandbare materialen in die kamer.

• Vermijd opspattend water of andere vloeistoffen op het toestel.

• Steek geen voorwerpen in de openingen van het toestel.

• Verplaats het toestel niet als het netsnoer op het stopcontact is aangesloten.

• Schakel het toestel altijd eerst met de POWER-knop uit voordat u het netsnoer loskoppelt.

• Als de werking is onderbroken, wacht ca. 3 minuten voordat u het toestel opnieuw start om de druk in het koelcircuit te laten dalen.

• Probeer het apparaat niet zelf te repareren. Neem altijd contact op met een erkende monteur. Als de stroomkabel is beschadigd, moet deze door de fabrikant, zijn dealer of vergelijkbare, erkende personen vervangen worden om gevaar te vermijden.

• Voorkom dat kleine kinderen het toestel aanraken.

• Dit apparaat kan alleen worden gebruikt door kinderen vanaf 8 jaar, personen met verminderde fysieke, zintuiglijke of mentale vermogens, of personen met onvoldoende kennis en ervaring als zij begeleid worden of zijn geïnstrueerd in het veilig gebruik van het apparaat en de gevaren begrijpen.

• Kinderen mogen niet met het apparaat spelen.

• Reinigen en gebruikersonderhoud mag niet door kinderen worden uitgevoerd zonder begeleiding.

• Volg de instructies in het hoofdstuk "Reiniging".10 CL3639_IM 15.12.2015 Omgaan met batterijen WAARSCHUWING:

• Stel de batterijen niet bloot aan een overmatige hitte, zoals direct zonlicht, vuur, enz. Er bestaat een risico voor explosie.

• Batterijen zijn geen speelgoed. Houd uit de buurt van kinderen.

• Forceer de batterijen niet open.

• Vermijd contact met metalen voorwerpen (ringen, spijkers, schroeven, enz.). Er bestaat een risico op kortsluiting!

• Een kortsluiting kan er toe leiden dat de batterij extreem heet worden of zelfs in brand raken, wat tot letsel zal leiden.

• Voor uw eigen veiligheid, dek de batterijklemmen tijdens het vervoer met plakband af.

• In het geval van lekkende batterijen, zorg ervoor geen vloeistof in uw ogen of op de slijmvliezen te wrijven. In geval van contact, was uw handen en spoel uw ogen met helder water. Zoek medische hulp als irritatie aanhoudt. LET OP:

• Wanneer u de afstandsbediening voor een lange tijd niet gebruikt, verwijder de batterijen om “lekkage” van elektrolyt te voorkomen.

• Gebruik geen verschillende soorten batterijen door elkaar of nieuwe met oude batterijen.

• Werp batterijen nooit met het normale huisvuil weg! Breng gebruikte batterijen naar de relevante inzamelpunten of uw verkoper. Overzicht van de bedieningselementen 1 Luchtinlaat aan de zijkant van het apparaat (Filter) 2 Bedieningspaneel 3 Netsnoer 4 Luchtuitlaat (vinnen) 5 Afvoerpijpkoppelstuk 6 Achterzijde luchtinlaat (Filter) 7 Afvoerpijpadapter 8 Flexibele afvoerpijp 9 Waterafvoer 10 POWER -knop 11 TEMP + -knop 12 TEMP − -knop 13 IR ontvanger voor afstandsbediening 14 Display 15 MODE -knop 16 SPEED -knop 17 TIMER -knop

Meegeleverde onderdelen 1 Airconditioning 1 Afstandsbediening 2 Batterijen 1 Flexibele afvoerpijp 1 Afvoerpijpadapter (Aansluiting op het apparaat) 1 Vensterkit, 3-delig 1 Waterslang, Ø 10 mm 2 Rubberen doppen (reserveonderdelen) 2 Pluggen (reserveonderdelen) Het apparaat uitpakken

1. Verwijder het apparaat uit de verpakking.

2. Verwijder alle verpakkingsmaterialen zoals plastic zakken, vulstoffen,

kabelbinders en kartonnen verpakking.

3. Controleer of alle onderdelen aanwezig zijn in de verpakking.

Opmerkingen voor het gebruik LET OP: belangrijk voor het eerste gebruik of na het vervoer! Vóór de ingebruikname, moet het toestel voor ten minste 3 uur in een rechtopstaande stand blijven staan om het koelmiddel te laten zinken. Anders zal de compressor beschadigd raken. LET OP: Wanneer u de bediening met de POWER-toets onderbreekt, wacht dan tenminste 3 minuten voordat u het apparaat weer inschakelt. OPMERKING: U zult alle bedieningsknoppen op zowel het apparaat als op de af- standsbediening vinden. Dezelfde knoppen vertegenwoordigen dezelfde functies.

• Het apparaat werkt het meest doeltreffend in een ruimte tot 70 m³.

• De fl exibele afvoerslang en de adapter (7) zijn speciaal voor dit ap- paraat vervaardigd. Om onjuiste werking te voorkomen, vervang de pijp niet door een andere pijp.

• De afvoerpijp kan tot 150 cm worden uitgetrokken. Gebruik geen verlengstukken.

• Zorg voor een ongehinderde luchtstroom. Zorg ervoor om de afvoerpijp niet te knikken of te buigen. Een blokkering kan ertoe leiden dat het toestel oververhit raakt.

• Sluit alle vensters en deuren om te voorkomen dat buitenlucht de kamer binnenkomt en een meer doeltreffende werking van het apparaat mogelijk wordt. Eerste gebruik Locatie

• Zorg voor een afstand van ten minste 30 cm tussen het toestel en de muren of andere objecten bij het installeren van het toestel.

• Het oppervlak moet vlak en droog zijn. Montage van de afvoerpijp OPMERKING: Voor schuiframen, kunt u gebruikmaken van de meegeleverde vensterkit en het in een verticale of horizontale stand installeren. Pas de lengte van de afdichtplaat naar wens aan.

1. Draai de adapter (7) op één uiteinde van de afvoerpijp.

2. Sluit de afvoerpijp op het toestel aan met behulp van het afvoerpijp-

koppelstuk. Stel de adapter eerst aan de linkerkant in. Druk de adapter aan de rechterkant naar beneden, in de verbinding.

3. Trek de pijp tot de gewenste lengte uit.

4. Steek het open uiteinde van de pijp in een venster.

5. Sluit het venster zo ver als mogelijk. Laat ook eventuele buitenrollui-

ken, indien aanwezig, tot op het uiteinde van de pijp zakken. Afstandsbediening

1. Open de klep van het batterijvak aan de achterzijde van de afstands-

2. Plaats 2 batterijen van het type R03 “AAA” 1,5 V, volgens de juiste

polariteit (zie markeringen op de bodem van het batterijvak)!

3. Sluit de klep van het batterijvak.

1. Controleer of de netspanning die u wilt gebruiken overeenkomt met

de spanning van het toestel. Controleer het typeplaatje voor gedetail- leerde specifi caties.

2. Sluit het toestel aan op een correct geïnstalleerd geaard stopcontact.

Een signaal zal klinken om aan te geven dat het toestel klaar voor gebruik is.11 CL3639_IM 15.12.2015 Bediening van het apparaat Het toestel aan- / uitschakelen

• Druk op de POWER -knop om het toestel aan te schakelen. Bij het eerste gebruik werkt het apparaat in de AUTO modus. Als de werking is gestopt zonder de stekker uit het stopcontact te verwijderen, zullen alle eerder ingestelde werkingsmodi en temperatuurinstellingen worden bewaard. In dat geval zal de display in plaats daarvan deze instellingen weergeven.

• Druk opnieuw op de POWER -knop om het apparaat uit te schakelen. Aanduidingen op het scherm AUTO Auto-modus Ventilatorsnelheid Modus Koelen Indicatie van de gewenste omgevingstemperatuur of de uren in het geval van de TIMER-functie

Indicatie van de temperatuurinstelling Indicatie met TIMER-functie Modus Ontvochtiging De onverlichte segmenten functioneren niet op dit apparaat. Werkingsmodi Gebruik de MODE -knop om één van de volgende werkingsmodi te selecteren:

• Ontvochtiging Modus “AUTO” (Automatisch) Het apparaat bepaalt de meest geschikte bedieningsmodus zoals aange- geven in de volgende tabel: Omgevings- temperatuur Bedienings- modus Temperatuurinstelling < 23 °C Ventilator – – – ≥ 23 °C – < 26 °C Ontvochtiging 23 °C ≥ 26 °C Koelen 25 °C U kunt de ventilatorsnelheid instellen. De temperatuurinstelling kan niet worden veranderd. Modus “Koelen” In deze bedieningsmodus, kunt u de ventilatorsnelheid en de temperatuur naar wens aanpassen. Als u het apparaat alleen met de ventilator, maar zonder compressor wilt gebruiken stel dan een temperatuur in die hoger is dan de werkelijke omgevingstemperatuur. Modus „Ontvochtiging“

• Deze werkingsmodus biedt geen ondersteuning voor eventuele verdere instellingen.

• Het apparaat zal de ingestelde temperatuur automatisch naar de omge- vingstemperatuur minus 2 °C omzetten.

• De ventilator zal op de laagste snelheidsinstelling werken.

• Het toestel zal de kamer koelen en de vochtigheid uit de lucht ontrek- ken. Instellen van de temperatuur Gebruik de TEMP + of TEMP − -knoppen in de “Koelen” -modus om de temperatuur in te stellen. Selecteer een temperatuur tussen 16 °C en 31 °C. Instellen van de ventilator In de “Koelen” - en AUTO -modus kunt u de snelheid van de ventilator met 3 verschillende instellingen instellen. Druk dienovereenkomstig op de SPEED -knop. Timer (automatische timer) Gebruik de timerfunctie om de inschakel- en uitschakeltijd van het ap- paraat in te stellen. Selecteer een tijd tussen 1 en 24 uur. Met behulp van de timerfunctie voor automatisch inschakelen

1. Druk op de POWER -knop om het toestel aan te schakelen.

2. Selecteer de werkingsmodus, temperatuur en ventilatorsnelheid voor

het toestel om op het vooringestelde tijdstip te werken.

3. Druk op de POWER -knop om het toestel uit te schakelen.

4. Druk op de TIMER toets. Het scherm toont de eerder ingestelde bedie-

ningsmodus en het symbool. Het aantal uren knippert.

5. U kunt het gewenste aantal uren met de toetsen TEMP + en TEMP −

instellen. De instelling verandert snel wanneer u de desbetreffende toets ingedrukt houdt. Bevestig uw instelling met de TIMER-toets, terwijl het scherm knippert. Anders wordt de instelling afgesloten. In dit geval wordt de instelling niet toegepast. Met behulp van de timerfunctie voor automatisch uitschakelen

1. Druk op de POWER -knop om het toestel aan te schakelen.

2. Druk op de TIMER-toets tijdens het bedrijf. Het scherm geeft eveneens

het symbool weer. Het aantal uren knippert.

3. Stel de timer in zoals hierboven in nummer 5 beschreven.

• Druk de TIMER toets opnieuw in als u de TIMER-functie wilt deacti- veren.

• U kunt ook de timer-functie op elk gewenst moment annuleren door op de POWER -knop te drukken om het toestel in/uit te schakelen. Het waterreservoir leegmaken Het toestel bevat een waterreservoir voor het verzamelen van condensa- tie. Wanneer de watertank vol is, licht het controlelampje “WATER FULL” op. Het scherm geeft “E2” aan. De compressor wordt in elke bedienings- modus uitgeschakeld. De ventilator blijft onafhankelijk hiervan draaien. LET OP: Vervoer het apparaat niet terwijl de watertank vol is. Er zou water in het apparaat kunnen lopen. Voor continue werking met de compressor, moet u de watertank legen. Hiervoor hebt u een dweil, een platte teil met een capaciteit van ca. 1,5 li- ter water en de bijgeleverde waterslang nodig.

1. Haal de stekker uit het stopcontact.

2. Plaats de dweil en de platte kom onder de waterafvoer. Indien moge-

lijk, zet u de teil op een lager niveau dan het apparaat.

3. Verwijder de rubberen dop en de plug. Bewaar de onderdelen voor

4. Sluit de waterslang op de waterafvoer van het apparaat aan. Plaats

het uiteinde van de slang in de teil.

5. Verwijder de waterslang nadat het water is afgevoerd. Sluit de water-

afvoer met de plug en de rubberen dop weer op het apparaat aan om de koeling circulatie van het condenswater te verzekeren. Het apparaat uitschakelen

1. Druk op de POWER -knop om het toestel uit te schakelen.

2. Haal de stekker uit het stopcontact.12

CL3639_IM 15.12.2015 Reiniging WAARSCHUWING:

• Verwijder altijd de stekker uit het stopcontact vóór het schoonmaken!

• Zorg ervoor dat tijdens het reinigen geen water in de openingen van het toestel terecht komt. Dit zou tot een elektrische schok of brand kunnen leiden. LET OP:

• Spuit het apparaat niet met reinigingsmiddelen in.

• Gebruik geen draadborstel of andere schurende voorwerpen.

• Gebruik geen scherpe of schurende reinigingsmiddelen. Filter Bij dagelijks gebruik van het toestel, maak het fi lter elke 2 weken schoon. Als stof de luchtcirculatie in de fi lters blokkeert, kan een effi ciënte werking van het toestel niet langer worden gegarandeerd.

1. Verwijder de luchtafvoerslang met de adapter.

2. Trek de twee fi lters op de zijkant van het apparaat eruit.

3. Verwijder de beide fi lters aan de achterkant van het apparaat. Gebruik

gereedschap (bijvoorbeeld een schroevendraaier). Bevestig het ge- reedschap aan de vergrendellipjes en hef het deksel van het apparaat af.

4. Stofzuig de fi lters om te reinigen.

5. Reinig de fi lters onder stromend water. Indien nodig, gebruik een mild

6. Laat de fi lters op een schaduwrijke plaats door de lucht drogen.

7. Installeer de fi lters opnieuw wanneer ze volledig droog zijn.

LET OP: Gebruik het toestel niet zonder het fi lter! Behuizing

• Gebruik een stofzuiger om de vinnen en de ventilatieopeningen te stofzuigen.

• Veeg de behuizing met een licht vochtige doek af. Seizoensgebonden reiniging en opslag Wanneer het apparaat voor een lange tijdsduur niet gebruikt wordt, ga als volgt verder:

1. Maak het waterreservoir leeg zoals hierboven beschreven.

2. Laat het apparaat 2 uur lang in de “koeling modus”

werken met een temperatuur boven de omgevingstemperatuur, zodat het apparaat zonder de compressor draait en alleen de ventilator wordt gebruikt. Dit droogt het apparaat van binnenuit.

3. Druk op de POWER -knop om het toestel uit te schakelen. Haal de

stekker uit het stopcontact.

4. Ontkoppel de fl exibele afvoerpijp van het toestel.

5. Reinig de fi lters en het toestel zoals hierboven beschreven.

6. Dek het toestel met folie af.

7. Berg het apparaat altijd op buiten bereik van kinderen en op een

droge, goed geventileerde plek. Verhelpen van storingen Probleem Mogelijke oorzaak Oplossing Het toestel werkt niet. Geen stroom. Controleer de stroom- aansluiting. Het scherm geeft het symbool weer. De timer-functie is geactiveerd. Druk op de POWER - knop om het toestel aan te schakelen. Probleem Mogelijke oorzaak Oplossing Het toestel koelt niet voldoende. Het toestel is aan direct zonlicht bloot- gesteld. Kies een andere locatie of laat de zonwering van het venster zakken. Ramen of deuren staan open. Sluit alle ramen of deuren. Er zijn teveel mensen of andere verwar- mingsbronnen in de kamer aanwezig. Verwijder draagbare verwarmingstoestellen of schakel ze uit. De fi lters zijn vuil. Reinig de fi lters. De luchtinlaat of luchtuitlaat is geblok- keerd. Verwijder de verstop- ping. Houd de ventila- tieopeningen vrij van obstakels. Het toestel is te lawaaierig tijdens de werking. Het toestel staat niet in een verticale stand. Plaats het apparaat op een vlakke ondergrond. Vermijd trillingen. Scherm indicatie: E2 De rode LED “WATER FULL” brandt. De watertank is vol. Schakel het apparaat uit. Trek de stekker uit het stopcontact. Maak het water- reservoir leeg. U kunt vervolgens het toestel opnieuw starten. Scherm indicatie: E0 Defecte elektronica. Neem contact op met onze klantenservice of uw leverancier. Technische gegevens Model:...............................................................................................CL 3639 Nettogewicht: ....................................................................... ongeveer 27 kg Spanningstoevoer: ........................................................ 220 - 240 V~, 50 Hz Opgenomen vermogen Koelen: .........................................................875 W Beschermingsklasse: .................................................................................. I Energie-effi ciëntie klasse: ........................................................................... A Koelcapaciteit: ................................................................ 8000 BTU (2,3 kW) Koelmiddel: .......................................................................................R 410 A Het recht om technische en ontwerpaanpassingen te maken in de loop van voortdurende productontwikkeling blijft voorbehouden. Dit apparaat is gekeurd conform de op dit moment van toepassing zijnde CE-richtlijnen zoals bijvoorbeeld elektromagnetische compatibiliteit en laagspanningsvoorschriften en is geconstrueerd volgens de nieuwste veiligheidstechnische voorschriften. Verwijdering Verwijdering van batterijen Als consument bent u wettelijk verplicht om oude batterijen/ accu’s terug te brengen. Verwijder de batterijen uit de afstandsbediening vóór het wegwerpen van het apparaat. Breng de batterij naar een inzamelpunt voor de inzameling van oude batterijen of gevaarlijk afval. Neem contact op met de plaatselijke overheid voor informatie.13 CL3639_IM 15.12.2015 Betekenis van het symbool “vuilnisemmer” Bescherm ons milieu, elektrische apparaten horen niet in het huisafval. Maak voor het afvoeren van elektrische apparaten gebruik van de voorgeschreven verzamelpunten en geef daar de elektri- sche apparaten af die u niet meer gebruikt. Daardoor helpt u de potentiële effecten te voorkomen die een verkeerde afvoer op het milieu en de menselijke gezondheid kunnen hebben. Op deze wijze levert u uw bijdrage aan het hergebruik, de recycling en andere verwerkingsvormen voor oude elektronische en elektrische ap- paraten. Voor informatie over verzamelpunten voor uw apparaten kunt u contact opnemen met uw gemeente of gemeenteadministratie.14 CL3639_IM 15.12.2015 Mode d’emploi Nous vous remercions d’avoir choisi notre produit. Nous espérons qu’il vous apportera satisfaction. Symboles de ce mode d’emploi Les informations importantes pour votre sécurité sont particulièrement indiquées. Veillez à bien respecter ces indications afi n d’éviter tout risque d’accident ou d’endommagement de l’appareil :
