РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CL 3637 CLATRONIC

Напольный кондиционер •

Обзор деталей прибора стр. 3

Руководство по эксплуатации стр. 42

Технические данные стр. 45

CL3637_IM_new 15.12.2015

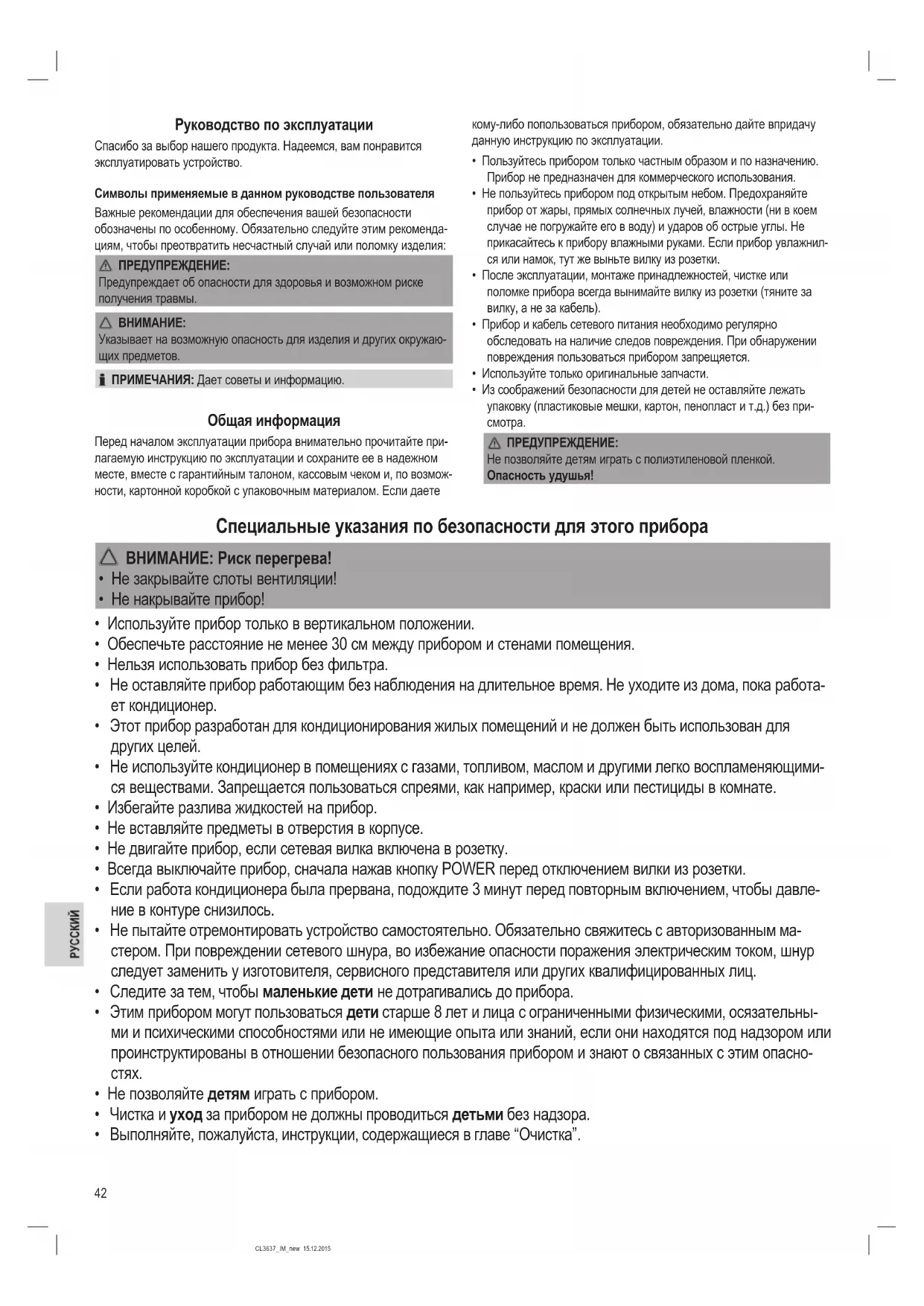

Руководство по эксплуатации

Спасибо за выбор нашего продукта. Надеемся, вам понравится

эксплуатировать устройство.

Символы применяемые в данном руководстве пользователя

Важные рекомендации для обеспечения вашей безопасности

обозначены по особенному. Обязательно следуйте этим рекоменда-

циям, чтобы преотвратить несчастный случай или поломку изделия:

Предупреждает об опасности для здоровья и возможном риске

Указывает на возможную опасность для изделия и других окружаю-

ПРИМЕЧАНИЯ: Дает советы и информацию.

Перед началом эксплуатации прибора внимательно прочитайте при-

лагаемую инструкцию по эксплуатации и сохраните ее в надежном

месте, вместе с гарантийным талоном, кассовым чеком и, по возмож-

ности, картонной коробкой с упаковочным материалом. Если даете

кому-либо попользоваться прибором, обязательно дайте впридачу

данную инструкцию по эксплуатации.

• Пользуйтесь прибором только частным образом и по назначению.

Прибор не предназначен для коммерческого использования.

• Не пользуйтесь прибором под открытым небом. Предохраняйте

прибор от жары, прямых солнечных лучей, влажности (ни в коем

случае не погружайте его в воду) и ударов об острые углы. Не

прикасайтесь к прибору влажными руками. Если прибор увлажнил-

ся или намок, тут же выньте вилку из розетки.

• После эксплуатации, монтаже принадлежностей, чистке или

поломке прибора всегда вынимайте вилку из розетки (тяните за

вилку, а не за кабель).

• Прибор и кабель сетевого питания необходимо регулярно

обследовать на наличие следов повреждения. При обнаружении

повреждения пользоваться прибором запрещяется.

• Используйте только оригинальные запчасти.

• Из соображений безопасности для детей не оставляйте лежать

упаковку (пластиковые мешки, картон, пенопласт и т.д.) без при-

Не позволяйте детям играть с полиэтиленовой пленкой.

Специальные указания по безопасности для этого прибора

ВНИМАНИЕ: Риск перегрева!

• Не закрывайте слоты вентиляции!

• Не накрывайте прибор!

• Используйте прибор только в вертикальном положении.

• Обеспечьте расстояние не менее 30 см между прибором и стенами помещения.

• Нельзя использовать прибор без фильтра.

• Не оставляйте прибор работающим без наблюдения на длительное время. Не уходите из дома, пока работа-

• Этот прибор разработан для кондиционирования жилых помещений и не должен быть использован для

• Не используйте кондиционер в помещениях с газами, топливом, маслом и другими легко воспламеняющими-

ся веществами. Запрещается пользоваться спреями, как например, краски или пестициды в комнате.

• Избегайте разлива жидкостей на прибор.

• Не вставляйте предметы в отверстия в корпусе.

• Не двигайте прибор, если сетевая вилка включена в розетку.

• Всегда выключайте прибор, сначала нажав кнопку POWER перед отключением вилки из розетки.

• Если работа кондиционера была прервана, подождите 3 минут перед повторным включением, чтобы давле-

ние в контуре снизилось.

• Не пытайте отремонтировать устройство самостоятельно. Обязательно свяжитесь с авторизованным ма-

стером. При повреждении сетевого шнура, во избежание опасности поражения электрическим током, шнур

следует заменить у изготовителя, сервисного представителя или других квалифицированных лиц.

• Следите за тем, чтобы маленькие дети не дотрагивались до прибора.

• Этим прибором могут пользоваться дети старше 8 лет и лица с ограниченными физическими, осязательны-

ми и психическими способностями или не имеющие опыта или знаний, если они находятся под надзором или

проинструктированы в отношении безопасного пользования прибором и знают о связанных с этим опасно-

• Не позволяйте детям играть с прибором.

• Чистка и уход за прибором не должны проводиться детьми без надзора.

• Выполняйте, пожалуйста, инструкции, содержащиеся в главе “Очистка”.43

CL3637_IM_new 15.12.2015

Как обращаться с батарейками

• Не подвергайте батарейки воздействию сильного тепла, как

например, солнечные лучи, огонь и т.д. Риск взрыва!

• Батарейки не игрушка. Держите их вдали от детей.

• Не разбирайте батарейки.

• Избегайте контакта с металлическими предметами (кольца,

гвозди, болты и т.д.). Риск короткого замыкания!

• Короткое замыкание может привести к перегреву и даже воспла-

менению батареек, что может привести к травмам.

• Для вашей безопасности закройте контакты батареи липкой

лентой при транспортировке.

• В случае вытекания электролита, остерегайтесь попадания

кислоты в глаза и на слизистые. В случае попадания, промойте

чистой водой. Обратитесь к враче в случае сохранения диском-

• Когда пульт ДУ долгое время не используется, достаньте бата-

рейки во избежание вытекания кислоты.

• Не используйте батарейки разных типов или новые и старые

• Не выбрасывайте использованные батарейки вместе с бытовым

мусором. Отдайте их в специальный пункт сбора.

Обзор деталей прибора

1 Воздухозаборное отверстие на боковой стороне прибора (Фильтр)

4 Выход воздуха (оребрение)

5 Разъем отводной трубы

6 Приток воздуха сзади (Фильтр)

7 Переходник отводной трубы

8 Гибкая отводная труба

13 IR-приемник для пульта дистанционного управления

1 Блок кондиционера воздуха

1 Пульт дистанционного управления

1 Гибкая отводная труба

1 Переходник отводной трубы (Соединение на приборе)

1 Набор для окна, 3-предмета

1 Водяной шланг, Ø 10 mm

2 Резиновых колпачка (запасные части)

2 Заглушки (запасные части)

1. Освободите прибор от упаковочных материалов.

2. Удалите все материалы упаковки, включая пластиковые мешки,

наполнитель, зажимы и картон.

3. Убедитесь в целостности поставки.

Примечания по использования

ВНИМАНИЕ: Важно перед первым включением или после

Перед первым включением прибор следует выдержать не менее

3 часов в вертикальном положении, чтобы хладагент стек вниз. В

противном случае существует риск повреждения компрессора.

При прерывании работы с помощью кнопки POWER перед повтор-

ным включением прибора подождите не менее 3 минут.

Все кнопки управления размещены и на панели, и на пульте ДУ.

Одни и те же кнопки отвечают за одни и те же функции.

• Эффективнее всего прибор работает в помещениях размером до

• Гибкий шланг для отработанного воздуха и переходник (7) были

изготовлены специально для этого прибора. Во избежание невер-

ной работы не заменяйте ее на другую.

• Отводная труба может вытягиваться на 150 см. Не используйте

• Обеспечьте свободный приток воздуха. Не пережимайте и не

перекручивайте трубу. Блокировка циркуляции может привести к

перегреву устройства.

• Закройте все окна и двери во избежание притока наружного возду-

ха в комнату, что снжает эффективность работы.

• При установке прибора соблюдайте расстояние не менее 30 см

между прибором и стенами или другими предметами.

• Поверхность должна быть ровной и сухой.

Сборка отводной трубы

Для сдвигаемых окон можно использовать оконный набор из

поставки, установив его вертикально или горизонтально. Отрегули-

руйте размер уплотнительной пластины.

1. Поверните адаптер (7) к одному концу отводной трубы.

2. Подсоедините отводную трубу к корпусу с помощью разъема

трубы. Сначала установите переходник на левой стороне. Вдави-

те переходник с правой стороны в соединение.

3. Вытяните трубу на нужную длину.

4. Высуньте свободный конец трубы в окно.

5. Закройте окно, насколько возможно. Также опустите жалюзи до

Дистанционное управление

1. Откройте батарейный отсек снизу пульта ДУ.

2. Вставьте 2 батарейки типа R03 “AAA” 1,5 В, соблюдая полярность

(смотри обозначения на дне отсека)!

3. Закройте крышку батарейного отсека.

1. Убедитесь, что параметры электрической сети соответствуют

требованиям к электропитанию прибора. Ознакомьтесь с инфор-

мационной табличкой.

2. Подключите прибор к правильно установленной и заземленной

розетке. Прозвучит звуковой сигнал, указывающий, что прибор

CL3637_IM_new 15.12.2015

Порядок работы с прибором

Включение / Выключение

• Нажмите кнопку POWER для включения прибора. При первом

включении прибор работает в режиме AUTO. Если работа была

остановлена без отключения от сети, все настройки работы и тем-

пературы будут сохранены. В этом случае они будут отображаться

• Нажмите кнопку POWER снова для выключения устройства.

Индикации на дисплее

Индикации на дисплее

Скорость вентилятора

Индикация требуемой комнатной температуры

или часов в случае работы в режиме TIMER

Индикация настройки температуры

Индикация при работе в режиме TIMER

Режим осушения воздуха

Негорящие сегменты на данном приборе не функционируют.

Используйте кнопку MODE для выбора одного из следующих режи-

Работа в режиме “AUTO” (Автоматический)

Прибор выбирает самый подходящий режим работы, как указано в

Режим работы Настройка температуры

≥ 26 °C Охлаждение 25 °C

Можно настроить скорость вентилятора. Настройку температуры

В данном режиме работы можно по мере необходимости отрегули-

ровать скорость вентилятора и температуру. Если Вы хотите исполь-

зовать прибор только с вентилятором и без компрессора, задайте

температуру на более высоком уровне, чем фактическая комнатная

• В этом режиме нет дополнительных настроек.

• Прибор автоматически изменит заданную температуру на комнат-

ную температуру минус 2 °C.

• Вентилятор будет работать на минимальной скорости.

• Кондиционер охладит комнату и извлечет влагу из воздуха.

Установка температуры

Используйте кнопки TEMP + или TEMP − в режиме “Охлаждение”

для установки температуры. Выберите температуру между 16 °C и

Настройка вентилятора

В режимах “Охлаждение”

и AUTO вы можете установить скорость

вентилятора с 3 настройками. Нажмите кнопку SPEED.

Таймер (Автоматический таймер)

Используйте функцию таймера для установки времени включения и

выключения прибора. Выберите время между 1 и 24 часами.

Использование таймера для автоматического включения

1. Нажмите кнопку POWER для включения прибора.

2. Выберите режим работы, температуру и скорость вентилятора

для работы после включения в назначенное время.

3. Нажмите кнопку POWER для выключения прибора.

4. Нажмите на кнопку TIMER. На дисплее отобразится предыдущий

заданный режим работы и символ

. Начнет мигать количество

5. Необходимое количество часов можно задать с помощью кнопок

TEMP + и TEMP −. Если удерживать соответствующую кнопку,

настройка будет быстро меняться. Пока мигает дисплей, подтвер-

дите настройку с помощью кнопки TIMER. Иначе Вы выйдете из

режима настройки. В этом случае настройка не будет применена.

Использование таймера для автоматического выключения

1. Нажмите кнопку POWER для выключения прибора.

2. Нажмите на кнопку TIMER во время работы. На дисплее также

. Начнет мигать количество часов.

3. Настройте TIMER, как описано в приведенном выше пункте 5.

• Если хотите деактивировать функцию TIMER, снова нажмите на

• Также вы можете отменить таймер нажав кнопку POWER для

включения / выключения прибора.

Опустошение резервуара для воды

В прибор встроен резервуар для сбора конденсата. Когда бак с

водой заполнен, загорается контрольная лампа “WATER FULL”. На

дисплее отобразится “E2”. Компрессор отключается в каждом режи-

ме работы. Вентилятор продолжает работать независимо от этого.

Не перемещайте прибор с полным баком воды. Вода может по-

Для непрерывной работы с компрессором необходимо опорожнить

бак с водой. Для этого потребуется половая тряпка, миска с водой

емкостью примерно 1,5 л и шланг для воды, поставляемый с прибо-

1. Отключите вилку из розетки.

2. Поместите половую тряпку и таз под отводное отверстие. По

возможности поставьте миску ниже, чем прибор.

3. Удалите резиновый колпачок и заглушку. Храните эти детали для

последующего использования.

4. Подключите шланг для воды к водосливному отверстию прибора.

Опустите конец шланга в миску.

5. После слива воды удалите шланг для воды. Снова закройте

водосливное отверстие прибора заглушкой и резиновым

колпачком, чтобы обеспечить циркуляцию охлаждающей

конденсационной воды.45

CL3637_IM_new 15.12.2015

1. Нажмите кнопку POWER для выключения прибора.

• Всегда отключайте прибор от сети электропитания

• Следите за тем, чтобы в отверстия устройства во

время чистки не попадала вода. Это может быть

причиной электрического удара или пожара.

• Не разбрызгивайте на устройство чистящие средства.

• Не используйте провочные щётки или другие царапающие

• Не используйте сильные или царапающие чистящие средства.

При ежедневном использовании устройства необходимо чистить

фильтр каждые 2 недели. Если пыль в фильтрах блокирует циркуля-

цию воздуха, устройство не может эффективно работать.

1. Удалите шлаг для отработанного воздуха с переходником.

2. Вытащите два фильтра на боковой стороне прибора.

3. Удалите два фильтра сзади прибора. Используйте инструмент

(например, отвертку). Приложите инструмент к стопорным высту-

пам и поднимите крышку посредством действия рычага.

4. Пропылесосьте фильтры.

5. Промойте фильтры проточной водой. При необходимости исполь-

зуйте мягкое чистящее средство.

6. Оставьте фильтры для высыхания в затененном месте.

7. Полностью высохшие фильтры установите на место.

Не используйте устройство, не установив фильтры!

• Оребрение и вентиляционные отверстия очистите с помощью

• Протрите корпус влажной тканью.

Сезонная чистка и хранение

Если устройство не используется в течение длительного срока,

чистку необходимо проводить следующим образом:

1. Слейте воду из водного резервуара, как описано выше.

2. Используйте прибор в течение 2 часов в режиме охлаждения

при температуре выше комнатной температуры, так, чтобы он

работал без компрессора, только с вентилятором. Это позволит

просушить прибор изнутри.

3. Нажмите кнопку POWER, чтобы выключить устройство. Отключи-

те его от сети электропитания, вытащив вилку из розетки.

4. Отсоедините от устройства гибкую отводную трубу.

5. Проведите очистку фильтров и устройства, как описано выше.

6. Накройте устройство фольгой.

7. Всегда храните устройство в сухом, хорошо вентилируемом

месте, недоступном для детей.

Проблема Возможная причина Решение

кройте окна шторами.

блокировки отверстия.

Поставьте устройство

воздействия вибраций

Бак с водой полон. Отключите прибор.

Слейте воду из водно-

го резервуара. Затем

можно снова включить

клиентов или к мест-

Вес нетто: прибл. 25 кг

Электропитание: 220 - 240 B~, 50 Гц

Потребляемая мощность: 780 ватт

Класс энергоэффективности: A

Охлаждающая способность: 7000 БТЕ (2,05 кВт)

Сохранено право на технические и конструкционные изменения в

рамках продолжающейся разработки продукта.

Это изделение прошло все необходимые и актуальные проверки,

предписанные директивой СЕ, к прим. на электромагнитную совме-

стимость и соответствие требованиям к низковольтной технике, оно

было также сконструировано и построено с учетом последних требо-

ваний по технике безопасности.46

CL3637_IM_new 15.12.2015
