Тип продукта	Встраиваемая индукционная варочная панель
Ширина	90 см
Количество конфорок	5 (в том числе 1 двойная стеклокерамическая конфорка и 1 зональная конфорка)
Электропитание	230 В ~ 50/60 Гц
Максимальная общая мощность	Около 7200 Вт (уточнить на заводской табличке)
Специальные функции	Booster, прямой доступ, отложенное программирование, быстрый разогрев (P), блокировка, звуковой сигнал
Диаметры конфорок	конфорка 16 см (мин. посуда 10 см), 18 см (мин. 12 см), 21 см (мин. 18 см), 28 см (мин. 12 см), полная зона 18 см
Материал поверхности	Стеклокерамика
Тип совместимой посуды	ферромагнитное дно (магнит прилипает); для радиационных конфорок: керамика, медь, нержавеющая сталь
Автоматическое отключение безопасности	Да (от 1 до 10 часов в зависимости от мощности)
Обнаружение посуды	Да (индукционное)
Защита от переливов	Да (остановка и сигнализация при попадании предмета на кнопки)
Детская безопасность	Блокировка кнопок
Индикация остаточного тепла	Символ H
Очистка	влажная ткань, специальные средства для стеклокерамики, скребок; избегать абразивов и пара
Приблизительный вес	12 кг
Размеры для встраивания (Ш x Г)	860 x 490 мм (ориентировочно, требуется проверка)
Энергетический класс	Не указан

Часто задаваемые вопросы - IFZONE90S FAGOR

Какие виды посуды можно использовать на этой индукционной варочной панели?

Используйте только посуду с ферромагнитным дном, то есть ту, к которой прилипает магнит. Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стекле. На радиационных конфорках (смешанные модели) можно также использовать керамику, медь или нержавеющую сталь.

Что делать, если варочная панель не включается?

Проверьте электрическое подключение, предохранители и автоматические выключатели. Если появляется сообщение об ошибке, обратитесь в сервисную службу. Если на дисплее отображается ^07, отключите детскую блокировку.

Как активировать функцию Booster?

Включите конфорку, затем нажмите кнопку Booster. На дисплее отобразится b. Внимание: при активном Booster максимальная мощность на соседней конфорке ограничена до 6.

Как запрограммировать отложенное приготовление?

Включите конфорку, нажмите кнопку Ⓤ. Установите текущее время, затем желаемое время окончания, продолжительность и мощность. Подтверждайте каждый шаг кнопкой Ⓤ. Отложенное программирование работает только на одной конфорке за раз.

Как чистить варочную панель?

Сразу удаляйте пролитое влажной тканью или бумажным полотенцем. Для стойких пятен используйте специальное средство для стеклокерамики и скребок. Избегайте абразивных губок и пароочистителей.

Что означает символ H, отображаемый после приготовления?

Символ H указывает, что зона нагрева все еще горячая. Не прикасайтесь к ней и подождите, пока она не исчезнет, прежде чем чистить.

Как заблокировать кнопки для предотвращения использования детьми?

Удерживайте кнопку → в течение 3 секунд. Для разблокировки повторите то же действие.

Почему варочная панель издает щелчки при приготовлении на слабом огне?

Этот звук нормален: панель автоматически включается и выключается для поддержания выбранной мощности.

Можно ли использовать посуду, диаметр которой меньше диаметра конфорки?

Нет, диаметр дна посуды должен быть не менее минимального диаметра, указанного для каждой конфорки (например, 10 см для конфорки 16 см). В противном случае индикатор мощности будет мигать, и конфорка не будет нагреваться.

Что делать, если отображается сообщение об ошибке, например F7?

Если на дисплее отображается - или F7, очистите поверхность и уберите все предметы, лежащие на кнопках. Если сообщение не исчезает, обратитесь в сервисную службу.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IFZONE90S FAGOR

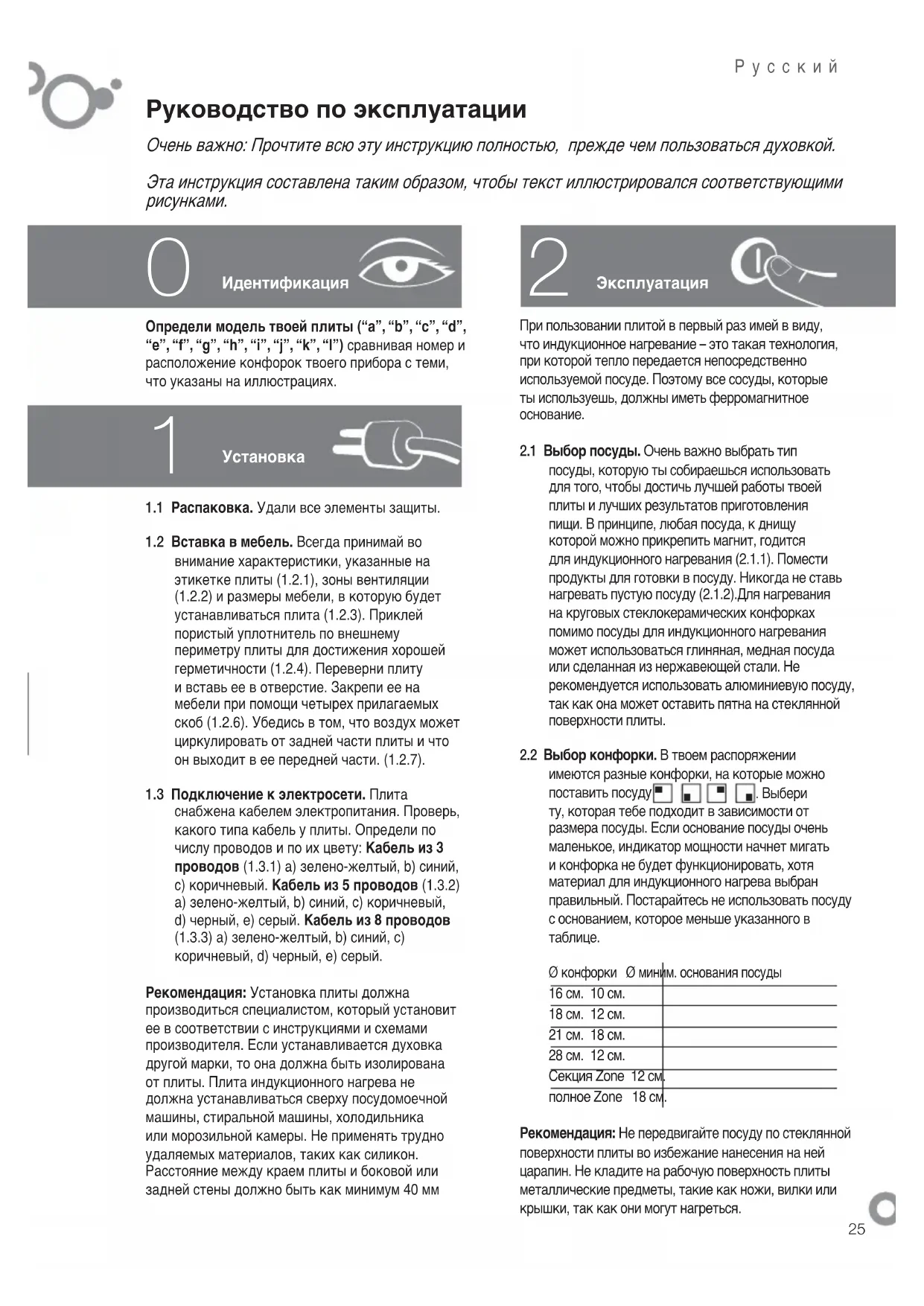

Руководство по эксплуатации

Очень важно: Прочтите всю эту инструкцию полностью, прежде чем пользоваться духовкой.

Эта инструкция составлена таким образом, чтобы текст иллюстрировался соответствующими рисунками.

Идентификация

Определите модель вашей плиты ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l"), сравнивая номер и расположение конфорок вашего прибора с теми, что указаны на иллюстрациях.

Установка

1.1 Распаковка. Удалите все элементы защиты.

1.2 Вставка в мебель. Всегда принимайте во внимание характеристики, указанные на этикетке плиты (1.2.1), зоны вентиляции (1.2.2) и размеры мебели, в которую будет устанавливаться плита (1.2.3). Приклейте пористый уплотнитель по внешнему периметру плиты для достижения хорошей герметичности (1.2.4). Переверните плиту и вставьте ее в отверстие. Закрепите ее на мебели при помощи четырех прилагаемых скоб (1.2.6). Убедитесь в том, что воздух может циркулировать от задней части плиты и что он выходит в ее передней части (1.2.7).

1.3 Подключение к электросети. Плита снабжена кабелем электропитания. Проверьте, какого типа кабель у плиты. Определите по числу проводов и по их цвету: Кабель из 3 проводов (1.3.1) а) зелено-желтый, б) синий, с) коричневый. Кабель из 5 проводов (1.3.2) а) зелено-желтый, б) синий, с) коричневый, д) черный, е) серый. Кабель из 8 проводов (1.3.3) а) зелено-желтый, б) синий, с) коричневый, д) черный, е) серый.

Рекомендация: Установка плиты должна производиться специалистом, который установит ее в соответствии с инструкциями и схемами производителя. Если устанавливается духовка другой марки, то она должна быть изолирована от плиты. Плита индукционного нагрева не должна устанавливаться сверху посудомоечной машины, стиральной машины, холодильника или морозильной камеры. Не применять трудно удаляемых материалов, таких как силикон. Расстояние между краем плиты и боковой или задней стены должно быть как минимум 40 мм.

Эксплуатация

При пользовании плитой в первый раз имейте в виду, что индукционное нагревание – это такая технология, при которой тепло передается непосредственно используемой посуде. Поэтому все сосуды, которые вы используете, должны иметь ферромагнитное основание.

2.1 Выбор посуды. Очень важно выбрать тип посуды, которую вы собираетесь использовать для того, чтобы достичь лучшей работы вашей плиты и лучших результатов приготовления пищи. В принципе, любая посуда, к днищу которой можно прикрепить магнит, годится для индукционного нагревания (2.1.1). Поместите продукты для готовки в посуду. Никогда не ставьте нагревать пустую посуду (2.1.2). Для нагревания на круговых стеклокерамических конфорках помимо посуды для индукционного нагревания может использоваться глиняная, медная посуда или сделанная из нержавеющей стали. Не рекомендуется использовать алюминиевую посуду, так как она может оставить пятна на стеклянной поверхности плиты.

2.2 Выбор конфорки. В вашем распоряжении имеются разные конфорки, на которые можно поставить посуду. Выберите ту, которая подходит в зависимости от размера посуды. Если основание посуды очень маленькое, индикатор мощности начнет мигать, и конфорка не будет функционировать, хотя материал для индукционного нагрева выбран правильный. Постарайтесь не использовать посуду с основанием, которое меньше указанного в таблице.

Диаметр конфорки — минимальный диаметр основания посуды

16 см. 10 см.
18 см. 12 см.
21 см. 18 см.
28 см. 12 см.
Секция Zone 12 см.
полное Zone 18 см.

Рекомендация: Не передвигайте посуду по стеклянной поверхности плиты во избежание нанесения царапин. Не кладите на рабочую поверхность плиты металлические предметы, такие как ножи, вилки или крышки, так как они могут нагреться.

2.3 Зажигание конфорки. Нажмите ⓘ, и начнет мигать 0. 2.4 Выбор мощности. Установите ее, нажимая + или —. 2.5 Выбор времени готовки. Можно выбрать время продолжительности функционирования конфорки, нажимая + или — на окошке времени. По завершении времени конфорка автоматически отключится, издав свисток.

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.6 Конфорка двойной стеклокерамики.

Переключите основную зону на максимальную мощность (2.6.1). Дополнительное нажатие на подключит двойную зону (2.6.2), а звуковой сигнал и дополнительный значок на дисплее уведомят о выполнении этой функции; теперь можете регулировать мощность по своему желанию +. Для отключения двойной зоны нажмите на стоп, а затем включите ⓘ и отрегулируйте мощность + или —.

2.7 Конфорка Zone. Можно использовать эту конфорку независимо как две отдельные конфорки или вместе, как одну конфорку. Нажмите на клавишу конфорки, которую хотите использовать, и действуйте в соответствии с пунктом (2.4) для выбора мощности и (2.5) для выбора времени готовки.

СПЕЦИАЛЬНЫЕ ФУНКЦИИ

2.8 Функция Прямого Доступа

Позволяет достичь напрямую выбранной мощности.

При зажженной конфорке Ⓐ нажмите ⚠️ и получите мощность ⚡, которая является мощностью, установленной изготовителем (2.8.1). Для того, чтобы изменить ее, отключите конфорку (не нажимая ⚠️), и держите нажатой ⚠️ в течение нескольких секунд до тех пор, пока не прозвучит сигнал и не начнет мигать ⚡. Выберите новую желаемую мощность, нажав + или —. Зафиксируйте, нажав снова на клавишу ⚠️. (2.8.2, 2.8.3, 2.8.4).

2.9 Функция Тоталь «Total». Позволяет изменить мощность в течение выбранного времени. При включенной конфорке ⓘ и определенной мощности + или —, нажмите «Total» (2.9.1). Выберите новую мощность

при помощи клавиш + или — (2.9.2) и время при помощи + или — в окошке символа (2.9.3). Закрепите данные, нажав снова на клавишу ←, появится символ, означающий новую мощность (2.9.4). По истечении выбранного времени величина мощности снижается до начальной, и символ исчезает. (2.9.5)

2.10 Функция Бустер Booster: Позволяет быстро добиться максимальной температуры, что необходимо для быстрого разогрева пищи или кипячения жидкости. При включенной конфорке Ⓐ нажмите Booster, и появится символ bo (2.10.1). Как только жидкость закипит, выберите желаемую мощность, нажав на — (2.10.2).

Важное замечание: При нажатом Booster максимальная мощность, какую можно использовать на соседней конфорке, равна 6. 2.11 Программирование по времени

Позволяет установить время длительности и окончания приготовления пищи. Нельзя использовать одновременно более одной конфорки.

При включенной конфорке Ⓞ, нажми Ⓛ (2.11.1), и увидишь на дисплее реальное время. Если время показано неправильно, установи его при помощи клавиш + — мощности для установки двух часовых цифр (2.11.2) и при помощи клавиш +, на символе Ⓛ для установки двух минутных цифр (2.11.3). Зафиксируй время, нажав на клавишу Ⓛ (2.11.4). Затем установи таким же способом время окончания готовки (2.11.5, 2.11.6) и зафиксируй, нажав Ⓛ (2.11.7). Установи длительность готовки при помощи клавишей + на символе Ⓛ (2.11.8) и зафиксируй нажатием Ⓛ (2.11.9). Выбери мощность нажатием +, — (2.11.10) и зафиксируй нажатием Ⓛ (2.11.11). Увидишь символы Au Fo они тут же погаснут и останется лишь красная точка (2.11.12).

Важное замечание: Временное

программирование нельзя применять одновременно более чем для одной конфорки. Необходимо устанавливать желаемые величины окончания, длительности и мощности в момент, когда цифры мигают.

ДРУГИЕ ФУНКЦИИ

2.12 Функция быстрого нагревания (символ Р) ₽Позволяет достичь б льшую мощность

в течение определенного времени. Нажми + до появления P(2.12.1). Перестань нажимать и P начнет мигать (2.12.2). Вновь нажми + появится максимальная мощность (2.12.3). Нажми — и выбери желаемую мощность (2.12.4). Появится P.(2.12.5). Когда закончится соответствующее время, установится выбранная мощность.

Рекомендации: Если после выбора мощности Р. не назначить окончательную рабочую мощность, конфорка погаснет.

Пока виден на дисплее символ P. любые действия по изменению мощности отменяют функцию.

2.13 Функция блокировки: Служит для защиты от действий детей. Надо держать нажатой в течение трех секунд клавишу чтобы включить блокировку. Для снятия блокировки повторить операцию.

2.14 Звуковой сигнал: Для того чтобы отключить звуковой сигнал, необходимо погасить плиту. Действуй на ближней правой конфорке нажимая одновременно клавиши + мощности и времени до появления символов bE EP, продолжай нажимать на клавиши до исчезновения цифр (2.14.1). Чтобы включить, повтори операцию.

Рекомендации: Используй предпочтительно зоны варки, расположенные с разных сторон. Избегай ударов посуды о стеклянную поверхность. Используй посуду, пригодную для индукционного нагрева. Используй посуду с толстым и ровным основанием.

Предупреждения: Если оставить какие либо предметы на сенсорах, плита начнет подавать звуковые сигналы и погаснет. Плита отключится автоматически после допустимого для безопасности времени, которое варьирует в зависимости от выбранной мощности (от 1 до 10 часов). Во время кипячения жидкостей на большой мощности будет слышен свист из-за взаимодействия частот конфорок. Это нормально. На смешанных моделях с конфорками накаливания, не касайся этих зон, так как можешь обжечься.

3

Уход и чистка

Если стекло на плитах индукционного нагревания нагревается не часто, его очистить довольно просто. Тем не менее, очищай как можно скорее испачканные и забрызганные поверхности влажной тканью или бумажной салфеткой. Для удаления серьезных загрязнений используй специальные чистящие средства для стеклокерамических поверхностей. В моделях с конфорками накаливания стекло очень сильно нагревается, поэтому старайся очистить его как можно скорее и избегай того, чтобы «сбежавшая» пища высохла. Чтобы удалить пятна, подвергавшиеся неоднократному нагреванию, используй губку с мыльной водой и специальную лопаточку для очищения стеклянных поверхностей. Не следует использовать паровой очиститель. Применение абразивных чистящих средств или металлических мочалок для чистки плиты может поцарапать ее поверхность и вызвать разрушение стеклянной поверхности. Немедленно удаляй пятна и остатки сахара, так как они могут повредить поверхность плиты.

4

Решение проблем

Не функционирует. Проверь, подключена ли плита или нет, а также целостность предохранителей.

Отключаются дифференциалы. Проверь подключение.

При включении появляется световой сигнал. Это нормально, сигнал исчезнет через 30 секунд.

При первой варке появляется запах. Нагрей кастрюлю, наполненную водой, на каждой конфорке в течение получаса.

Плита не работает и появляется надпись. Напоминает о необходимости обращения к специалистам технического обслуживания.

Не функционирует и появляется символ 07. Разблокируй предохранитель от детей (4.1.1).

Не работает и появляется _ или F7 и звуковой сигнал. Очисти или убери предметы, находящиеся на сенсорах (4.1.2).

Появляется или Электронные схемы перегрелись (4.1.3).

Во время работы мигают символы. Используемая посуда не подходит.

Во время готовки на малых мощностях могут раздаться постукивания. Это нормально, это означает, что включается и отключается саморегулировка выбранной мощности.

После выключения плиты продолжает работать вентиляция. Это нормально, это значит, что происходит охлаждение электронных схем.

5

Безопасность

• Цепь сети, которая питает плиту, должна иметь однополярный предохранитель с расстоянием между контактами, равным по меньшей мере 3 мм.
• Подключение должно производиться в соответствии с максимальной мощностью, предусмотренной характеристиками плиты, и в розетки с обязательным заземлением.
• Если кабель поврежден, он должен быть заменен за счет гарантийного обслуживания или же с привлечением квалифицированного специалиста во избежание опасности.
• Индукционные конфорки снабжены системой определения типа посуды. Они нагревают только при наличии на них посуды.
• После каждого использования отключайте конфорку при помощи выключателя. Не доверяйте определителю типа посуды.
• Если стеклянная поверхность потрескалась или разбилась, немедленно отключите прибор от сети во избежание электрошока. Не используйте плиту до замены стекла.
• Не допускайте к плите маленьких детей и используйте систему блокировки, чтобы дети не могли играть выключателями.
• Этот прибор не рассчитан на использование лицами с ограниченными способностями.
• Установка плиты должна осуществляться специалистом по установке плит, которому надлежит выполнить все требования, предусмотренные инструкциями и схемами производителя.

- После интенсивного использования плиты зона готовки может оставаться нагретой, и появится символ H. Не касайтесь этих зон (5.1.1).

- Защита в случае, когда пища «сбегает»: В этих случаях или когда какие-либо предметы оказываются на сенсорах, появится символ, послышится свист, и плита отключится. Очистите плиту или уберите с ее поверхности посторонние предметы и вновь включите плиту (5.1.2, 5.1.3).

- Автоматическое отключение: Если вы забудете выключить конфорку, она отключится автоматически в течение периода от 1 до 10 часов в зависимости от избранной мощности.

Важно. Внимание пользователям сердечных стимуляторов и активных имплантатов: Функционирование плиты осуществляется в соответствии с нормами действующих электромагнитных помех (директива 2004/108/СЕ). Плита была спроектирована таким образом, чтобы не нарушать функционирование других электрических приборов, отвечающих требованиям этих нормативов. Индукционная плита образует магнитные поля в своем ближайшем окружении. Чтобы не было помех, вызванных действием плиты, влияющих на сердечный стимулятор, он должен быть спроектирован в соответствии с нормативами, предусмотренными для него. Что касается стимулятора и возможных неудобств, вы можете проконсультироваться с производителем или со своим врачом.

Окружающая среда

Плита была спроектирована с учетом охраны окружающей среды.

Охраняй окружающую среду. Используй соответствующую мощность для каждого приготовления пищи. По окончании приготовления пищи, если пожелаешь, можешь поставить на раскаленную конфорку другую посуду для другой готовки, чтобы использовать полученное тепло и тем самым сэкономить электроэнергию. Используй крышку всякий раз, когда можешь это делать, чтобы снизить потерю тепла из-за испарений.

Меры по утилизации электрических и электронных приборов. Не утилизируй приборы, смешивая их с обычными домашними отходами. Сдавай свою плиту в специальные центры их приемки. Вторичная переработка электробытовых приборов помогает избежать негативных последствий для здоровья, окружающей среды и позволяет сэкономить электроэнергию и ресурсы. Для получения более подробной информации обращайся к местным властям или в торговую точку, где была приобретена плита.
