Typ produktu	Vstavaná indukčná varná doska
Šírka	90 cm
Počet varných zón	5 (z toho 1 dvojitá sklokeramická zóna a 1 zóna Zone)
Elektrické napájanie	230 V ~ 50/60 Hz
Maximálny celkový výkon	Približne 7 200 W (potvrdiť na typovom štítku)
Špeciálne funkcie	Booster, Priamy prístup, Odložené programovanie, Rýchly ohrev (P), Zámok, Zvukový signál
Priemery varných zón	Zóna 16 cm (min. nádoba 10 cm), 18 cm (min. 12 cm), 21 cm (min. 18 cm), 28 cm (min. 12 cm), Celá zóna 18 cm
Materiál povrchu	Sklokeramika
Typ kompatibilných nádob	Feromagnetická základňa (magnet priľne); pre žiarivé zóny: keramika, meď, nehrdzavejúca oceľ
Automatické bezpečnostné vypnutie	Áno (od 1 do 10 hodín podľa výkonu)
Detekcia nádoby	Áno (indukcia)
Ochrana proti preliatiu	Áno (zastavenie a alarm ak je predmet na tlačidlách)
Detská poistka	Zámok tlačidiel
Zobrazenie zvyškového tepla	Symbol H
Čistenie	Vlhká handrička, špeciálne prípravky na sklokeramiku, škrabka; vyhnite sa abrazívnym prostriedkom a pare
Približná hmotnosť	12 kg
Rozmery na vstavanú montáž (D x Š)	860 x 490 mm (odhad, overiť)
Energetická trieda	Nešpecifikované

Často kladené otázky - IFZONE90S FAGOR

Aké typy nádob používať na tejto indukčnej varnej doske?

Používajte len nádoby s feromagnetickou základňou, teda tie, na ktoré sa magnet prichytí na dne. Hliníkové nádoby sa neodporúčajú, pretože môžu zafarbiť sklo. Na žiarivých zónach (zmiešané modely) môžete použiť aj keramiku, meď alebo nehrdzavejúcu oceľ.

Čo robiť, ak sa varná doska nezapne?

Skontrolujte elektrické pripojenie, poistky a ističe. Ak sa zobrazí chybové hlásenie, kontaktujte popredajný servis. Ak displej ukazuje ^07, deaktivujte detskú poistku.

Ako aktivovať funkciu Booster?

Zapnite varnú zónu, potom stlačte tlačidlo Booster. Displej ukáže b. Pozor: keď je Booster aktívny, maximálny výkon na susednej zóne je obmedzený na 6.

Ako naprogramovať odložené varenie?

Zapnite varnú zónu, stlačte tlačidlo Ⓤ. Nastavte aktuálny čas, potom požadovaný koncový čas, trvanie a výkon. Každý krok potvrďte tlačidlom Ⓤ. Odložené programovanie funguje len na jednej zóne naraz.

Ako čistiť varnú dosku?

Okamžite odstráňte preliatie vlhkou handričkou alebo savým papierom. Na odolné škvrny použite špeciálny prípravok na sklokeramiku a škrabku. Vyhnite sa abrazívnym špongiám a parným čističom.

Čo znamená symbol H zobrazený po varení?

Symbol H znamená, že varná zóna je ešte horúca. Nedotýkajte sa jej a počkajte, kým zmizne, pred čistením.

Ako zamknúť tlačidlá, aby ich deti nepoužívali?

Podržte stlačené tlačidlo → po dobu 3 sekúnd. Na odomknutie zopakujte rovnaký postup.

Prečo varná doska vydáva cvakavý zvuk pri varení na nízkej teplote?

Tento zvuk je normálny: doska sa automaticky zapína a vypína, aby udržala zvolený výkon.

Môžem použiť nádobu s priemerom menším ako je priemer varnej zóny?

Nie, priemer dna nádoby musí byť aspoň rovný minimálnemu priemeru uvedenému pre každú zónu (napr. 10 cm pre zónu 16 cm). Inak indikátor výkonu bliká a zóna neohrieva.

Čo robiť, ak sa zobrazí chybové hlásenie ako F7?

Ak displej ukazuje - alebo F7, vyčistite povrch a odstráňte všetky predmety na tlačidlách. Ak hlásenie pretrváva, kontaktujte popredajný servis.

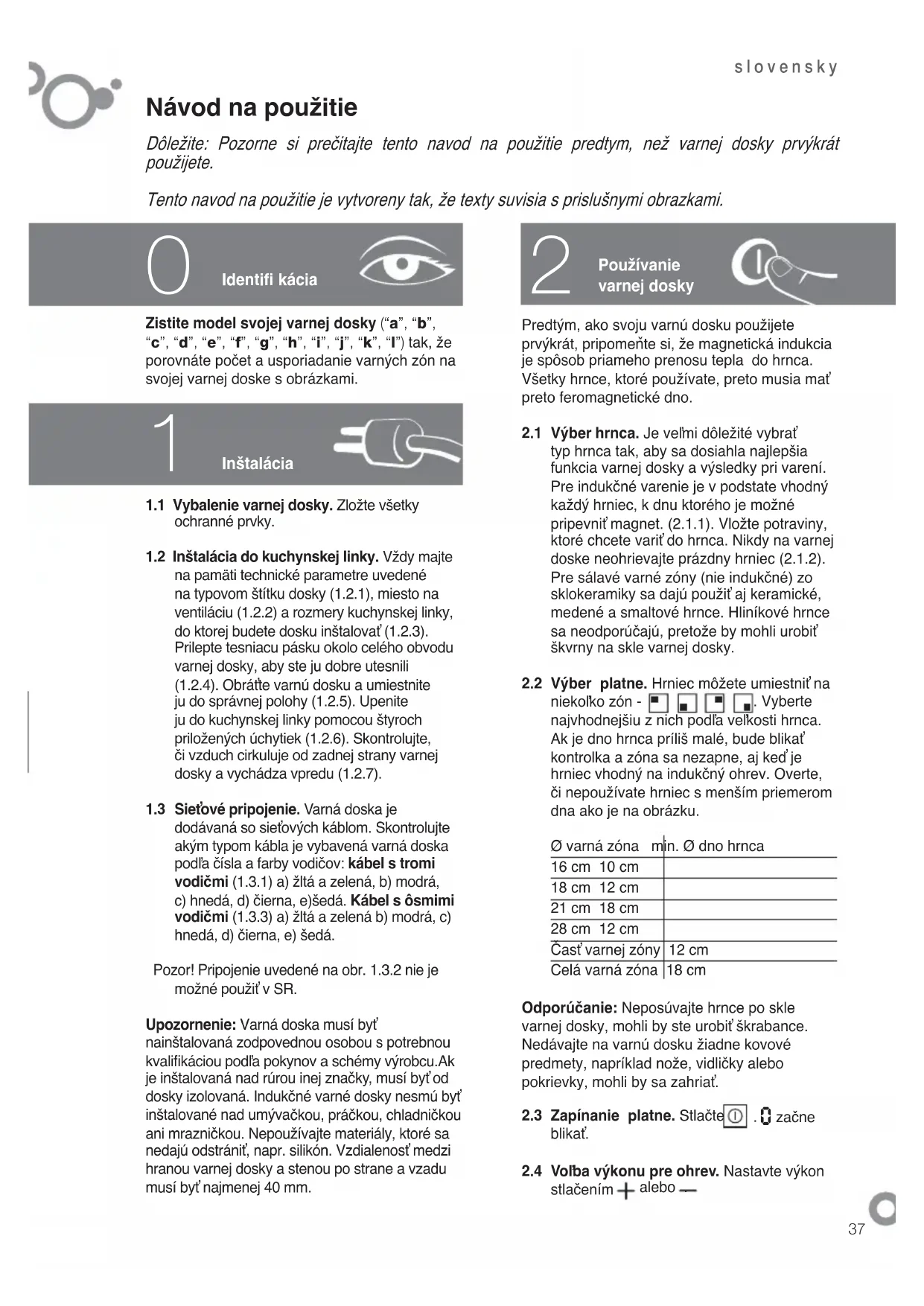

NÁVOD NA OBSLUHU IFZONE90S FAGOR

Dôležité: Pozorne si prečítajte tento návod na použitie predtým, než varnú dosku prvýkrát použijete.

Tento návod na použitie je vytvorený tak, že texty súvisia s príslušnými obrázkami.

Identifikácia

Zistite model svojej varnej dosky ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l") tak, že porovnáte počet a usporiadanie varných zón na svojej varnej doske s obrázkami.

Inštalácia

1.1 Vybalenie varnej dosky. Zložte všetky ochranné prvky. 1.2 Inštalácia do kuchynskej linky. Vždy majte na pamäti technické parametre uvedené na typovom štítku dosky (1.2.1), miesto na ventiláciu (1.2.2) a rozmery kuchynskej linky, do ktorej budete dosku inštalovať (1.2.3). Prilepte tesniacu pásku okolo celého obvodu varnej dosky, aby ste ju dobre utesnili (1.2.4). Obrátte varnú dosku a umiestnite ju do správnej polohy (1.2.5). Upevnite ju do kuchynskej linky pomocou štyroch priložených úchytiek (1.2.6). Skontrolujte, či vzduch cirkuluje od zadnej strany varnej dosky a vychádza vpredu (1.2.7). 1.3 Sieťové pripojenie. Varná doska je dodávaná so sieťovým káblom. Skontrolujte, akým typom kábla je vybavená varná doska podľa čísla a farby vodičov: kábel s tromi vodičmi (1.3.1) a) žltá a zelená, b) modrá, c) hnedá, d) čierna, e) šedá. Kábel s ôsmimi vodičmi (1.3.3) a) žltá a zelená, b) modrá, c) hnedá, d) čierna, e) šedá.

Pozor! Pripojenie uvedené na obr. 1.3.2 nie je možné použiť v SR.

Upozornenie: Varná doska musí byť nainštalovaná zodpovednou osobou s potrebnou kvalifikáciou podľa pokynov a schémy výrobcu. Ak je inštalovaná nad rúrou inej značky, musí byť od dosky izolovaná. Indukčné varné dosky nesmú byť inštalované nad umývačkou, práčkou, chladničkou ani mrazničkou. Nepoužívajte materiály, ktoré sa nedajú odstrániť, napr. silikón. Vzdialenosť medzi hranou varnej dosky a stenou po strane a vzadu musí byť najmenej 40 mm.

Používanie varnej dosky

Predtým, ako svoju varnú dosku použijete prvýkrát, pripomeňte si, že magnetická indukcia je spôsob priameho prenosu tepla do hrnca. Všetky hrnce, ktoré používate, preto musia mať feromagnetické dno.

2.1 Výber hrnca. Je veľmi dôležité vybrať typ hrnca tak, aby sa dosiahla najlepšia funkcia varnej dosky a výsledky pri varení. Pre indukčné varenie je v podstate vhodný každý hrniec, k dnu ktorého je možné pripevniť magnet. (2.1.1). Vložte potraviny, ktoré chcete variť do hrnca. Nikdy na varnej doske neohrievajte prázdny hrniec (2.1.2). Pre sálavé varné zóny (nie indukčné) zo sklokeramiky sa dajú použiť aj keramické, medené a smaltové hrnce. Hliníkové hrnce sa neodporúčajú, pretože by mohli urobiť škvrny na skle varnej dosky. 2.2 Výber platne. Hrniec môžete umiestniť na niekoľko zón - □ □ □ □. Vyberte najvhodnejšiu z nich podľa veľkosti hrnca. Ak je dno hrnca príliš malé, bude blikať kontrolka a zóna sa nezapne, aj keď je hrniec vhodný na indukčný ohrev. Overte, či nepoužívate hrniec s menším priemerom dna ako je na obrázku.

∅ varná zóna min. ∅ dno hrnca

16 cm 10 cm
18 cm 12 cm
21 cm 18 cm
28 cm 12 cm
Časť varnej zóny	12 cm
Celá varná zóna	18 cm

Odporúčanie: Neposúvajte hrnce po skle varnej dosky, mohli by ste urobiť škrabance. Nedávajte na varnú dosku žiadne kovové predmety, napríklad nože, vidličky alebo pokrievky, mohli by sa zahriať.

2.3 Zapínanie platne. Stlačte ⓘ. 0 začne blikať. 2.4 Voľba výkonu pre ohrev. Nastavte výkon stlačením + alebo —

2.5 Voľba doby varenia 📊 Môžete zvoliť, ako dlho chcete, aby zóna hriala. Zvoľte dobu stlačením + alebo — na ikone hodín 📊. Akonáhle zvolený čas uplynie, platňa sa automaticky vypne a ozve sa pípnutie.

ŠPECIÁLNE VARNÉ ZÓNY

2.6 Dvojitá varná zóna: Zapnite hlavnú zónu na maximum (2.6.1). Ak znova stlačíte +, aktivujete tým dvojitú zónu (2.6.2), ozve sa pípnutie a na displeji sa objaví bodka, potvrdí váš pokyn. Teraz môžete nastaviť výkon podľa potreby +, - Aby ste dvojitú zónu vypli, stlačte stop a potom štart ①, a nastavte výkon + .—

2.7 Oválna varná zóna: Dá sa používať nezávisle ako dve jednotlivé zóny □ □, alebo môžu byť použité spoločne ako jedna □ zóna. Stlačte tlačidlo Ⓕ zóny, ktorú chcete používať a potom urobte kroky podľa bodu (2.4) pre nastavenie výkonu, a bodu (2.5) pre nastavenie času.

ŠPECIÁLNE FUNKCIE

2.8 Priamy prístup ►. Táto funkcia umožňuje priamy prístup k zvolenému výkonu.

Keď je platňa zapnutá ①, stlačte ▶ aby ste sa dostali k nastaveniu výkonu 8, čo je nastavenie z výroby (2.8.1). Aby ste ho zmenili, pri vypnutej platni (bez stlačenia ①), stlačte ▶ a pár sekúnd ho držte stlačený, pokiaľ sa neozve pípnutie a 8 nezačne blikať. Zvoľte nový stupeň výkonu stlačením +. Potvrďte ho novým stlačením ▶ (2.8.2, 2.8.3, 2.8.4).

2.9 Funkcia Total ← Total umožní Vám zmenu výkonu počas zvolenej doby. Pri zapnutej platni Ⓞ a nastavenom výkone +, — stlačte (2.9.1). Zvoľte nový výkon pomocou tlačidiel + — (2.9.2) a zvoľte čas pomocou + na symbole Ⓟ (2.9.3). Potvrďte to novým stlačením tlačidla ← Total. Na displeji sa objaví nový výkon a za ním bodka (2.9.4). Po uplynutí zvolenej doby sa nastavený výkon vráti na svoju pôvodnú hodnotu a bodka zmizne (2.9.5).

2.10 Funkcia Booster: Táto funkcia umožňuje rýchle dosiahnutie maximálnej teploty, čo je užitočné pre rýchle ohriatie tekutín alebo ich uvedenie do varu. Pri

Dôležitá poznámka: Keď je aktivované tlačidlo Booster, potom maximálny výkon, ktorý môžete použiť na susednej platni, je stupeň 6.

2.11 Programovanie oneskorenej doby varenia 📁: Táto funkcia umožňuje nastaviť koniec doby varenia a jej trvanie. Vždy sa dá použiť iba na jednu varnú zónu.

Pri zapnutej zóne stlačte (2.11.1). Na displeji sa objaví momentálny čas. Ak nie je správny, nastavte hodiny pomocou tlačidiel na nastavenie výkonu +, – (2.11.2) a minúty tlačidlami – na symbole (2.11.3). Potvrďte čas stlačením tlačidla (2.11.4). Potom použite rovnaký postup na nastavenie času konca varenia (2.11.5, 2.11.6) a potvrďte ho stlačením (2.11.7). Nastavte dobu varenia pomocou tlačidiel + na symbole (2.11.8) a potvrďte ho stlačením (2.11.9). Zvoľte nastavenie výkonu stlačením +, – (2.11.10) a potvrďte stlačením (2.11.11). Na displeji sa objaví „Au ro“, potom táto značka zmizne a zostane iba červená bodka (2.11.12).

Dôležitá poznámka: Funkcia „programovanie oneskorenej doby“ sa nedá naraz použiť na viac ako jednej zóne. Koniec, doba a nastavenie výkonu musia byť nastavované, keď číslice blikajú.

ĎALŠIE FUNKCIE

2.12 Rýchly ohrev (P s bodkou) P. Táto funkcia umožňuje vyššie nastavenie výkonu na určitý čas. Stlačte +, pokiaľ sa neobjaví P (2.12.1). Uvoľnite tlačidlo, P začne blikať (2.12.2). Stlačte znova +, zmení sa nastavenie maximálneho výkonu P. (2.12.3). Stlačte a zvoľte žiadaný výkon (2.12.4). Na displeji sa objaví P (2.12.5). Akonáhle ubehne výrobcom nastavený čas, vráti sa zóna na predtým nastavený výkon.

Odporúčanie: Ak po voľbe nastavenia výkonu P. nie je vybraný konečný pracovný výkon, platňa sa vypne.

Ak P je na displeji, môžete túto funkciu zrušiť stlačením ktoréhokoľvek tlačidla na nastavenie výkonu.

2.13 Detský zámok: Aby ste zabránili deťom zmeniť nastavenia, stlačte tlačidlo a podržte ho 3 sekundy. Pre odblokovanie zámku proces zopakujte.

2.14 Bzučiak: Aby ste mohli bzučiak deaktivovať, musí byť vypnutá varná doska. Stlačte súčasne tlačidlá + na nastavenie výkonu a nastavenie času pravej dolnej platne, pokiaľ sa na displeji neobjaví „bE EP“. Podržte tlačidlá stlačené, pokiaľ znaky nezmiznú (2.14.1). Na jeho aktivovanie proces zopakujte.

Odporúčania: Je lepšie používať varné zóny na opačných koncoch.

Vyvarujte sa úderom hrnca o sklo.

Na indukčné varenie používajte vhodné hrnce.

Používajte hrnce s hrubým a rovným dnom.

Upozornenie: Ak na senzoroch necháte akýkoľvek predmet, ozve sa bzučiak a varná doska sa vypne.

Varná doska sa vypína automaticky po uplynutí výrobcom nastavenej bezpečnej doby.

Táto doba závisí na zvolenom nastavení výkonu (1-10 hodín). Ak varíte tekutiny pri vyššom výkone, budete počuť bzučivý zvuk. Ten vzniká kvôli frekvenčnej väzbe platne a je normálny.

Pri zmiešaných modeloch so sálavými platňami sa týchto zón nedotýkajte, pretože by ste sa mohli popáliť aj po ich vypnutí.

Pretože sklo na indukčnej varnej doske sa príliš nezahrieva, ľahko sa čistí. Ale mali by ste všetky vytečené potraviny čo najskôr očistiť pomocou vlhkej utierky alebo papierových utierok.

Na odolnejšie škvrny použite výrobky určené na čistenie sklokeramiky.

Pri zmiešaných modeloch so sálavými zónami dosiahne sklo vysokú teplotu. Mali by ste ho vyčistiť čo najskôr a nenechať na ňom zaschnúť škvrny.

Na vyčistenie vypálených škvŕn použite hubku a saponátovú vodu a špeciálnu stierku na sklo. Nepoužívajte parný čistič.

Použitie drsniacich čistidiel alebo tvrdých kovových brúsnych podložiek na čistenie varnej dosky môže urobiť škrabance a môže spôsobiť prasknutie skla. Ihneď odstráňte všetky škvrny od cukru a zvyškov cukru, pretože by mohli poškodiť povrch varnej dosky.

Varná doska sa nezapne a objaví sa správa. Volajte servis.

Varná doska sa nezapne a na displeji sa objaví 07. Vypnite detskú poistku (4.1.1).

Varná doska sa nezapne. Na displeji sa objaví alebo F7 a ozve sa pípnutie. Vyčistite varnú dosku alebo odstráňte zo senzorov všetky predmety (4.1.2).

Objaví sa alebo F7. Elektronické obvody sú prehriate (4.1.3).

Počas prevádzky bliká kontrolka. Je použitý nevhodný hrniec.

Pri nízkom nastavení výkonu sa pri ochladzovaní ozýva cvakanie. To je normálne. Varná doska sa zapína a vypína, sama sa nastavuje podľa zvoleného nastavenia výkonu.

• Do elektrickej inštalácie musí byť zaradený vypínač, ktorý odpojí všetky póly so vzdialenosťou medzi kontaktami aspoň 3 mm v rozpojenom stave.
• Inštalácia musí byť dimenzovaná na maximálny príkon uvedený na štítku a zástrčka musí mať riadne uzemnenie.
• Ak je kábel poškodený, musí byť vymenený zodpovednou osobou s potrebnou kvalifikáciou, aby sa nestal úraz.
• Indukčné platne majú systém pre detekovanie hrncov. Hrejú iba vtedy, ak je na nich hrniec postavený.
• Po každom použití vypnite platňu na ovládacom paneli. Nenechávajte to na detektor rozpoznania hrnca.
• Ak by povrch skla praskol alebo sa zlomil, ihneď odpojte zariadenie od elektrickej siete, aby ste neriskovali úraz elektrickým prúdom. Nepoužívajte varnú dosku, pokiaľ sklo nebude vymenené.
• Nepúšťajte malé deti k varnej doske a použite detskú poistku, aby ste im zabránili hrať sa s ovládačmi.
• Toto zariadenie nie je určené na použitie osobám so zníženými mentálnymi schopnosťami.
• Varnú dosku musí nainštalovať zodpovedná osoba s potrebnou kvalifikáciou podľa pokynov a schémy výrobku.
• Po intenzívnom používaní môže byť varná zóna horúca a objaví sa písmeno H. Nedotýkajte sa týchto zón (5.1.1).
• Ochrana pred pretečením: Ak by sa nejaká tekutina vyliala, alebo by na senzoroch bol umiestnený nejaký predmet, ktorý by ich zakryl, objaví sa na displeji ozve sa pípnutie a varná doska sa vypne. Vyčistite sklo alebo odstráňte predmet a znova zapnite varnú dosku (5.1.2, 5.1.3).
• Automatické vypnutie: Ak ste zabudli platňu vypnúť, automaticky sa vypne sama po uplynutí 1-10 hodín, podľa nastaveného výkonu.

Dôležité: Dôležitá poznámka pre používateľov kardiostimulátorov a aktívnych implantátov: Funkcia varnej dosky zodpovedá súčasným predpisom pre elektromagnetické rušenie (smernica 2004/108/ES). Je skonštruovaná tak, aby nenarúšala funkcie iných elektrických prístrojov, ak vyhovujú tejto norme. Indukčné varné dosky vytvárajú v okolitom prostredí magnetické pole. Aby ste zabránili interferencii medzi varnou doskou a kardiostimulátorom, musí byť kardiostimulátor skonštruovaný podľa rovnakej smernice. Ohľadne kardiostimulátora a jeho prispôsobeniu sa poraďte s jeho výrobcom alebo s Vaším lekárom.

Životné prostredie

Varná doska je skonštruovaná so zreteľom na ochranu životného prostredia.

Vážte si životné prostredie. Na každý druh varenia používajte najvhodnejší výkon. Ak chcete, môžete pri modeloch so sálavými zónami postaviť ďalší hrniec na rovnaké miesto, aby ste využili akumulované teplo a tým ušetríte energiu. Kedykoľvek môžete, používajte pokrievky, aby ste zmenšili stratu tepla odparovaním.

Zaobchádzanie s elektrickým a elektronickým odpadom.

Nelikvidujte toto zariadenie spoločne s bežným domácim odpadom. Odvezte varnú dosku do špeciálneho zberného strediska. Recyklácia domácich zariadení obmedzuje negatívne dôsledky na zdravie a životné prostredie a umožňuje úspory energie a zdrojov. Pre dálšie informácie kontaktujte Váš miestny úrad alebo obchod, v ktorom ste varnú dosku zakúpili. Bližšie informácie na www. envidom.sk
