BEDIENUNGSANLEITUNG IFZONE90S FAGOR

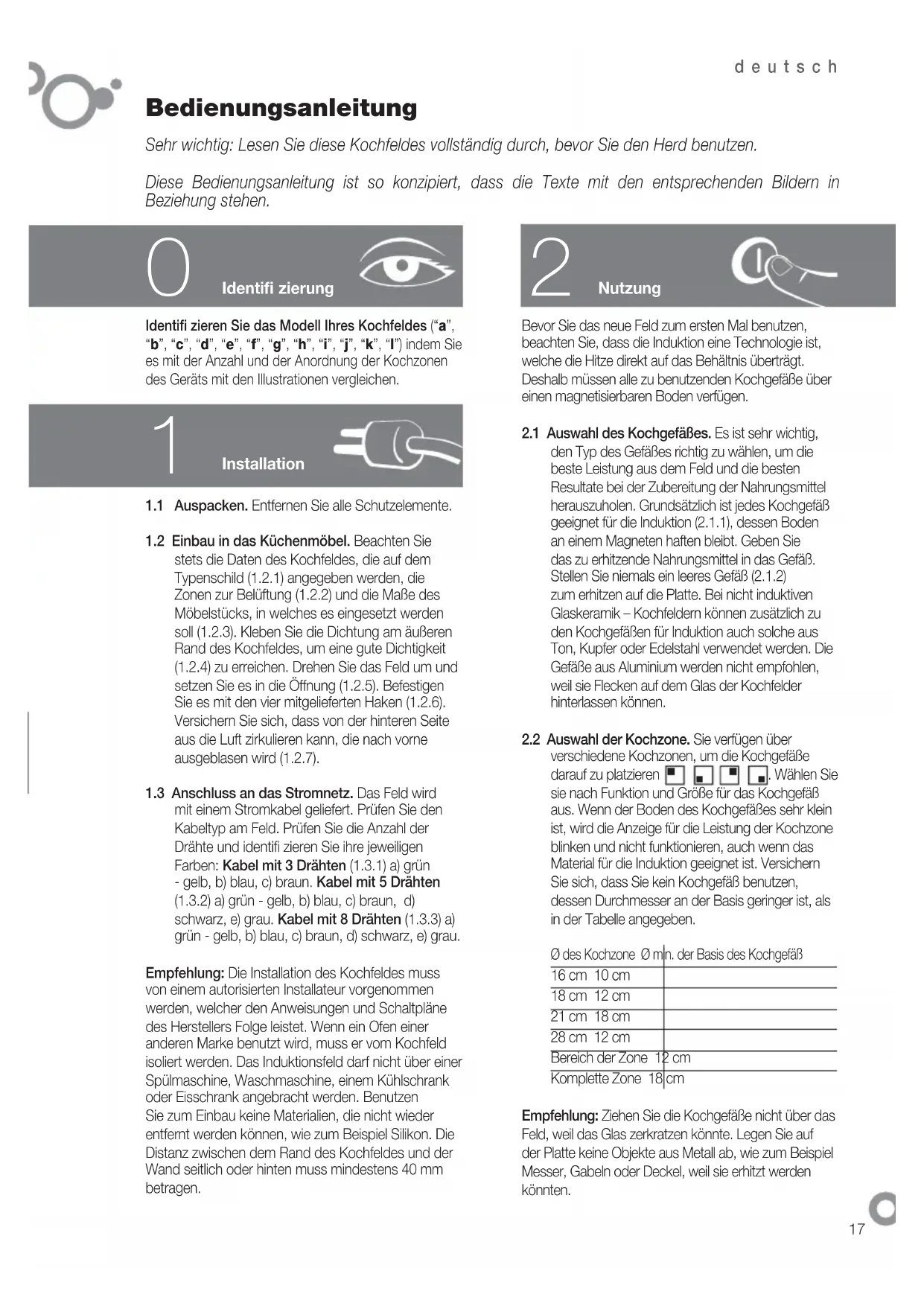

Bedienungsanleitung Sehr wichtig: Lesen Sie diese Kochfeldes vollständig durch, bevor Sie den Herd benutzen. Diese Bedienungsanleitung ist so konzipiert, dass die Texte mit den entsprechenden Bildern in Beziehung stehen.

Installation Nutzung Identifi zieren Sie das Modell Ihres Kochfeldes (“a”, “b”, “c”, “d”, “e”, “f”, “g”, “h”, “i”, “j”, “k”, “l”) indem Sie es mit der Anzahl und der Anordnung der Kochzonen des Geräts mit den Illustrationen vergleichen.

1.1 Auspacken. Entfernen Sie alle Schutzelemente.

1.2 Einbau in das Küchenmöbel. Beachten Sie

stets die Daten des Kochfeldes, die auf dem Typenschild (1.2.1) angegeben werden, die Zonen zur Belüftung (1.2.2) und die Maße des Möbelstücks, in welches es eingesetzt werden soll (1.2.3). Kleben Sie die Dichtung am äußeren Rand des Kochfeldes, um eine gute Dichtigkeit (1.2.4) zu erreichen. Drehen Sie das Feld um und setzen Sie es in die Öffnung (1.2.5). Befestigen Sie es mit den vier mitgelieferten Haken (1.2.6). Versichern Sie sich, dass von der hinteren Seite aus die Luft zirkulieren kann, die nach vorne ausgeblasen wird (1.2.7).

1.3 Anschluss an das Stromnetz. Das Feld wird

mit einem Stromkabel geliefert. Prüfen Sie den Kabeltyp am Feld. Prüfen Sie die Anzahl der Drähte und identifi zieren Sie ihre jeweiligen Farben: Kabel mit 3 Drähten (1.3.1) a) grün - gelb, b) blau, c) braun. Kabel mit 5 Drähten (1.3.2) a) grün - gelb, b) blau, c) braun, d) schwarz, e) grau. Kabel mit 8 Drähten (1.3.3) a) grün - gelb, b) blau, c) braun, d) schwarz, e) grau. Empfehlung: Die Installation des Kochfeldes muss von einem autorisierten Installateur vorgenommen werden, welcher den Anweisungen und Schaltpläne des Herstellers Folge leistet. Wenn ein Ofen einer anderen Marke benutzt wird, muss er vom Kochfeld isoliert werden. Das Induktionsfeld darf nicht über einer Spülmaschine, Waschmaschine, einem Kühlschrank oder Eisschrank angebracht werden. Benutzen Sie zum Einbau keine Materialien, die nicht wieder entfernt werden können, wie zum Beispiel Silikon. Die Distanz zwischen dem Rand des Kochfeldes und der Wand seitlich oder hinten muss mindestens 40 mm betragen.

Identifi zierung Bevor Sie das neue Feld zum ersten Mal benutzen, beachten Sie, dass die Induktion eine Technologie ist, welche die Hitze direkt auf das Behältnis überträgt. Deshalb müssen alle zu benutzenden Kochgefäße über einen magnetisierbaren Boden verfügen.

2.1 Auswahl des Kochgefäßes. Es ist sehr wichtig,

den Typ des Gefäßes richtig zu wählen, um die beste Leistung aus dem Feld und die besten Resultate bei der Zubereitung der Nahrungsmittel herauszuholen. Grundsätzlich ist jedes Kochgefäß geeignet für die Induktion (2.1.1), dessen Boden an einem Magneten haften bleibt. Geben Sie das zu erhitzende Nahrungsmittel in das Gefäß. Stellen Sie niemals ein leeres Gefäß (2.1.2) zum erhitzen auf die Platte. Bei nicht induktiven Glaskeramik – Kochfeldern können zusätzlich zu den Kochgefäßen für Induktion auch solche aus Ton, Kupfer oder Edelstahl verwendet werden. Die Gefäße aus Aluminium werden nicht empfohlen, weil sie Flecken auf dem Glas der Kochfelder hinterlassen können.

2.2 Auswahl der Kochzone. Sie verfügen über

verschiedene Kochzonen, um die Kochgefäße darauf zu platzieren

. Wählen Sie sie nach Funktion und Größe für das Kochgefäß aus. Wenn der Boden des Kochgefäßes sehr klein ist, wird die Anzeige für die Leistung der Kochzone blinken und nicht funktionieren, auch wenn das Material für die Induktion geeignet ist. Versichern Sie sich, dass Sie kein Kochgefäß benutzen, dessen Durchmesser an der Basis geringer ist, als in der Tabelle angegeben. Ø des Kochzone Ø min. der Basis des Kochgefäß 16 cm 10 cm 18 cm 12 cm 21 cm 18 cm 28 cm 12 cm Bereich der Zone 12 cm Komplette Zone 18 cm Empfehlung: Ziehen Sie die Kochgefäße nicht über das Feld, weil das Glas zerkratzen könnte. Legen Sie auf der Platte keine Objekte aus Metall ab, wie zum Beispiel Messer, Gabeln oder Deckel, weil sie erhitzt werden könnten.deutsch

2.3 Eine Kochzone einschalten. Drücken Sie

wird zu blinken beginnen.

2.4 Auswahl der Leistung. Passen Sie sie durch

Drücken von oder an.

2.5 Auswahl der Kochzeit

. Sie können die Zeit wählen, die das Kochfeld in Betrieb ist, wählen Sie die Zeit aus, indem Sie oder auf der Abbildung für die Zeit drücken. Ist die Zeit abgelaufen, wird die Kochzone automatisch abgeschaltet und es wird ein Signalton ausgegeben. SPEZIELLE KOCHZONEN

2.6 Doppelkreis-Zone: Stellen Sie die Hauptzone

auf maximale Leistung ein (2.6.1). Durch ein weiteres Drücken auf wird die doppelte Zone aktiviert (2.6.2), ein Signalton wird ausgegeben, ein Punkt wird die Auswahl auf der Anzeige bestätigen und Sie können nun die Leistung mit , einstellen, wie Sie sie benötigen. Um die doppelte Zone abzuschalten, drücken Sie auf Stopp und danach auf Start

und stellen Sie die Leistung über , ein.

2.7 DUO-Zone: Dieses Kochfeld können Sie

unabhängig wie zwei Kochzonen

benutzen oder in gemeinsamer Form, wie eine einzige Kochzone . Drücken Sie die Taste

der Zone, die Sie benutzen möchten und folgen Sie den Schritten in Punkt (2.4) zur Wahl der Leistung und (2.5) und Kochzeit. SPEZIELLE FUNKTIONEN

2.8 Funktion für direkten Zugang

. Erlaubt den direkten Zugang zu einer ausgewählten Leistung. Mit eingeschalteter Kochzone

drücken Sie ,um direkten Zugang zur Leistungsstufe

, die vom Hersteller voreingestellt ist (2.8.1), zu erhalten. Um diese zu verändern, müssen Sie die Zone abschalten, ( nicht aktivieren) und für einige Sekunden gedrückt halten, bis ein Signalton zu hören ist und

zu blinken beginnt. Wählen Sie die neue gewünschte Leistung aus, indem Sie , drücken. Bestätigen Sie, indem sie erneut die Taste drücken. (2.8.2, 2.8.3, 2.8.4).

. Erlaubt eine automatische Veränderung der Leistung nach einer eingestellten Zeit. Mit eingeschalteter Zone und einer bestimmten Leistung

, drücken Sie (2.9.1). Wählen Sie die neue Leistung mit den Tasten

(2.9.2) und die Zeit mit , auf dem Symbol für Zeit (2.9.3) aus. Sie bestätigen die Auswahl, indem Sie erneut die Taste drücken und es wird die neue Leistung mit einem Punkt angezeigt (2.9.4). Nach dem Ablauf der ausgewählten Zeit, wird die Leistung wieder auf die Ausgangssituation zurückgestellt und der Punkt verschwindet (2.9.5).

2.10 Funktion Booster

: Sie erlaubt es, sehr schnell die maximale Temperatur zu erreichen, was sehr dienlich ist, um Flüssigkeiten schnell zum kochen zu bringen oder zu erhitzen. Mit eingeschalteter Kochzone , drücken Sie und es wird angezeigt (2.10.1). Wenn die Flüssigkeit zu kochen beginnt, wählen Sie die gewünschte Leistung, indem Sie drücken (2.10.2). Wichtiger Hinweis: Ist aktiviert, so ist die maximale Leistung der daneben liegenden Kochzone nur mit Stufe 6 möglich.

2.11 Startzeitverzögerung : Erlaubt die

Anpassung der Beendigung und der Dauer des Kochvorgangs. Es kann dafür jeweils nur eine Kochzone benutzt werden. Mit eingeschalteter Kochzone , drücken Sie (2.11.1) und es wird die aktuelle Zeit angezeigt. Wenn Sie nicht korrekt ist, stellen Sie über die Tasten , für Leistung die Stunden ein (2.11.2) und mit den Tasten , für das Symbol

die Minuten (2.11.3) ein. Bestätigen Sie die Uhrzeit durch das erneute Drücken der Taste (2.11.4). In gleicher Art und Folge stellen Sie die Beendigungszeit des Kochvorgangs (2.11.5, 2.11.6) ein und bestätigen dies durch das Drücken von (2.11.7). Stellen Sie die Dauer der Kochzeit mit den Tasten , auf dem Symbol (2.11.8) ein und bestätigen Sie dies durch das Drücken (2.11.9). Wählen Sie die Leistung durch das Drücken , (2.11.10) und bestätigen sie dies durch das Drücken von (2.11.11). Angezeigt wird und danach erlischt die Anzeige und es ist nur ein roter Punkt zu sehen (2.11.12). Wichtiger Hinweis: Die Startzeitverzögerung kann nicht gleichzeitig auf mehr als einer Kochzone genutzt werden. Die Werte für Ende der Kochzeit, Dauer und gewünschte Leistung müssen eingestellt werden, während die Ziffern blinken.deutsch

Reinigung und Instandhaltung Da sich bei den Kochzonen mit Induktion das Glas nicht erhitzt, ist die Reinigung einfach. Trotz allem sollten Sie Spritzer und Überkochtes schnell mit einem feuchten Tuch oder einem Küchenpapier reinigen. Für schwierigere Verschmutzungen benutzen Sie ein spezielles Produkt für Glaskeramik. Für Modelle mit gemischten Kochzonen, kann auch das Glas stark erhitzt werden und deshalb sollten Sie sie so schnell wie möglich reinigen, damit die Verschmutzungen nicht eintrocknen. Zur Reinigung von eingetrockneten Flecken benutzen Sie einen Schwamm mit Seifenwasser und einen speziellen Schaber für Glaskeramik. Benutzen Sie keine Dampfreiniger. Wenn Sie kratzende Reinigungsmittel oder Metallschwämme benutzen, können Sie die Oberfl äche verkratzen und das kann zur Zerstörung des Glases führen. Beseitigen Sie Flecken und Zuckerreste sofort, denn Sie können die Oberfl äche des Kochfeldes beschädigen. ANDERE FUNKTIONEN

2.12 Schnellheizfunktion (P Punkt)

: Erlaubt eine höhere Leistung während einer bestimmten Zeitspanne. Drücken Sie , bis die Position erreicht wird (2.12,1). Lassen Sie die Taste los und beginnt zu blinken (2.12.2) . Drücken Sie erneut und es wird die Position für die maximale Leistung (2.12.3) eingestellt. Drücken Sie und wählen Sie die von Ihnen gewünschte Leistung aus (2.12.4). wird angezeigt (2.12.5). Wenn die eingestellte Zeitspanne abgelaufen ist, wird auf die vorgewählte Leistung zurückgestellt. Empfehlungen: Wenn nach Auswahl der Leistung keine Arbeitsleistung gewählt wird, wird das Kochfeld abgeschaltet. Während angezeigt wird, wird jede andere Steuerungsaktion die Funktion wieder abwählen.

2.13 Sicherheitsverriegelung: Um Eingriffe von

Kindern zu verhindern. Halten Sie die Taste für drei Sekunden gedrückt und so wird die Blockierung aktiviert. Für eine Entriegelung wiederholen Sie den Vorgang.

2.14 Tonsignal: Um das Tonsignal der Kochzone

zu deaktivieren, muss sie abgeschaltet sein. Betätigen Sie das untere rechte Kochfeld und drücken Sie simultan die Tasten für die Leistung und für die Zeit, bis angezeigt wird. Halten Sie die Tasten gedrückt, bis die Ziffern verschwinden (2.14.1). Zur Aktivierung wiederholen Sie den Vorgang. Empfehlungen: Benutzen Sie vorzugsweise die Kochzonen beiderseits des Feldes. Vermeiden Sie Schläge mit Kochgefäßen auf das Glas. Benutzen Sie für Induktion nur dafür geeignete Kochgefäße. Benutzen Sie Kochgefäße mit einem dicken und ebenen Boden. Warnungen: Wenn Sie einen Gegenstand auf den Sensoren liegen lassen, werden einige Signale ausgesandt und das Kochfeld wird abgeschaltet. Das Kochfeld wird auch automatisch nach einer bestimmten Zeitspanne zur Sicherheit abgeschaltet, die je nach ausgewählter Leistung (zwischen 1 und 10 Stunden) differiert. Beim erhitzen von Flüssigkeiten mit hoher Leistung, wird ein Brummen wegen der Rückkopplung zwischen den Frequenzen der Kochzonen zu hören sein. Das ist normal. Bei Modellen mit verschiedenartigen Kochzonen, die sich auch erhitzen, berühren Sie diese nicht, denn Sie könnten sich verbrennen.

Lösung von Problemen Funktioniert nicht. Überprüfen Sie die Anschlüsse und die Schalter. Die Sicherungen springen heraus. Überprüfen der Anschlüsse. Beim Einschalten erscheint eine Leuchtanzeige. Das ist normal, der Hinweis verschwindet nach 30 Sekunden Bei den ersten Kochvorgängen entsteht ein Geruch. Stellen Sie einen heißen Topf gefüllt mit Wasser für einen 1/2 Stunde auf jedes Kochfeld. Das Feld funktioniert nicht und es erscheint eine Nachricht. Setzen Sie sich mit dem technischen Kundendienst in Verbindung. Funktioniert nicht und es erscheint

Entriegeln Sie die Kindersicherung (4.1.1). Funktioniert nicht und es erscheint oder und es ertönt ein Signalton. Reinigen Sie die Platte oder entfernen Sie die Objekte über den Sensoren (4.1.2).deutsch

Sicherheit Die Kochplatte wurde so entwickelt, dass sie die Umwelt schützt. Respektieren Sie die Umwelt. Benutzen Sie jeweils die adäquate Leistung für den jeweiligen Kochvorgang. Bei gemischten Modellen mit Kochzonen die sich erhitzen, setzen Sie das Kochgefäß darauf, um die Restwärme zu nutzen und so sparen Sie Energie. Benutzen Sie stets einen Deckel, womit Sie Hitzeverluste vermeiden. Die Entsorgung von elektrischen und elektronischen Geräten. Entsorgen Sie die Geräte nicht mit dem normalen Hausmüll. Bringen Sie das Kochfeld zu einem speziellen Zentrum für Recycling. Das Recycling von Elektrogeräten vermeidet mögliche negative Auswirkungen auf die Umwelt und die Gesundheit und erlaubt es, Energie und Ressourcen zu sparen. Für weitere Informationen setzen Sie sich bitte mit Ihren lokalen Behörden oder dem Geschäft in Verbindung, in dem Sie das Gerät erworben haben.

• Der Anschluss für die Stromversorgung der Platten muss mit einem allseitigen Schalter ausgestattet sein, dessen Kontaktabstand mindestens 3 mm aufweisen muss.

• Die Spannung im Stromnetz muss für die auf dem Typenschild aufgeführte maximale Leistung ausgelegt sein und Netzanschluss muss mit der vorgeschriebenen Erdung ausgerüstet sein.

• Ist das Kabel beschädigt oder für die Installationserfordernisse des Landes nicht geeignet, muss es von qualifi ziertem Personal ausgetauscht werden, um Gefahren zu vermeiden.

• Die Kochfelder mit Induktion verfügen über ein System zur Feststellung der Kochgefäße. Sie werden nur erhitzt, wenn ein Kochgefäß darauf platziert wurde.

• Nach jeder Benutzung schalten Sie die jeweilige Kochzone über seine Steuerung ab, vertrauen Sie aber nicht allein auf den Detektor des Kochgefäßes.

• Wenn die Oberfl äche des Glases gerissen oder kaputt ist, trennen Sie sofort das Gerät von der Netzspannung, um einen möglichen Stromschlag zu verhindern. Benutzen Sie das Kochfeld bis nach dem Tausch des Glases nicht.

• Halten Sie kleine Kinder von dem Gerät fern und benutzen Sie die Sicherheitsverriegelung, um zu vermeiden, dass sie mit der Steuerung spielen.

• Dieses Gerät ist nicht dafür bestimmt, von Personen mit eingeschränkten Fähigkeiten bedient zu werden.

• Die Installation des Kochfeldes muss von einem autorisierten Installateur vorgenommen werden, welcher den Anweisungen und Schaltplänen des Herstellers Folge leistet.

• Nach einer intensiven Benutzung, kann die Kochzone heiß werden und dann wird ein

. angezeigt. Vermeiden Sie es, diese Zonen zu berühren (5.1.1).

• Schutz gegen Überkochen: Falls etwas überkocht oder ein Objekt die Sensoren bedeckt, wird ein angezeigt und ein Signalton ausgesendet und die Zone wird abgeschaltet. Reinigen oder das Objekt entfernen und die Kochplatte erneut in Betrieb nehmen (5.1.2, 5.1.3).

• Automatische Abschaltung: Falls Sie vergessen sollten, ein Kochfeld abzuschalten, schaltet dieses sich nach einer Zeitspanne zwischen 1 und 10 Stunden ab, je nach gewählter Leistung. Wichtig. Zur Beachtung für Benutzer von Herzschrittmachern und aktiven Implantaten: Der Betrieb des Kochfeldes ist konform zu den gültigen Richtlinien über elektromagnetische Beeinträchtigungen (Richtlinie 2004/108/CE). Sie wurde dafür entwickelt, um den Betrieb anderer elektrischer Geräte nicht zu beeinträchtigen, welche diese Richtlinie erfüllen. Das Induktionsfeld schafft in ihrem direkten Umfeld elektromagnetische Felder. Damit es zu keinen Beeinträchtigungen zwischen der Platte und einem Herzschrittmacher kommt, muss es in Konformität mit der entsprechenden Richtlinie gebaut worden sein. In Bezug auf den Herzschrittmacher und die eventuelle Konformität können Sie den Hersteller oder einen Arzt fragen. Es erscheint oder . Die elektrischen Schaltkreise haben sich erhitzt (4.1.3). Während des Betriebs blinken die Leuchtanzeigen. Das benutzte Gefäß ist nicht geeignet. Während des Kochens mit niedriger Leistung ist ein Klick-Klack zu hören. Das ist normal, die Platte wird an- und abgeschaltet und regelt sich nach der gewählten Leistung automatisch ein. Nach dem Abschalten, ist das Gebläse weiter im Betrieb. Das ist normal und erlaubt die Abkühlung der elektrischen Schaltkreise.nederlands
