MANUAL DE USUARIO IFZONE90S FAGOR
6E EP P P 5 Pespañol

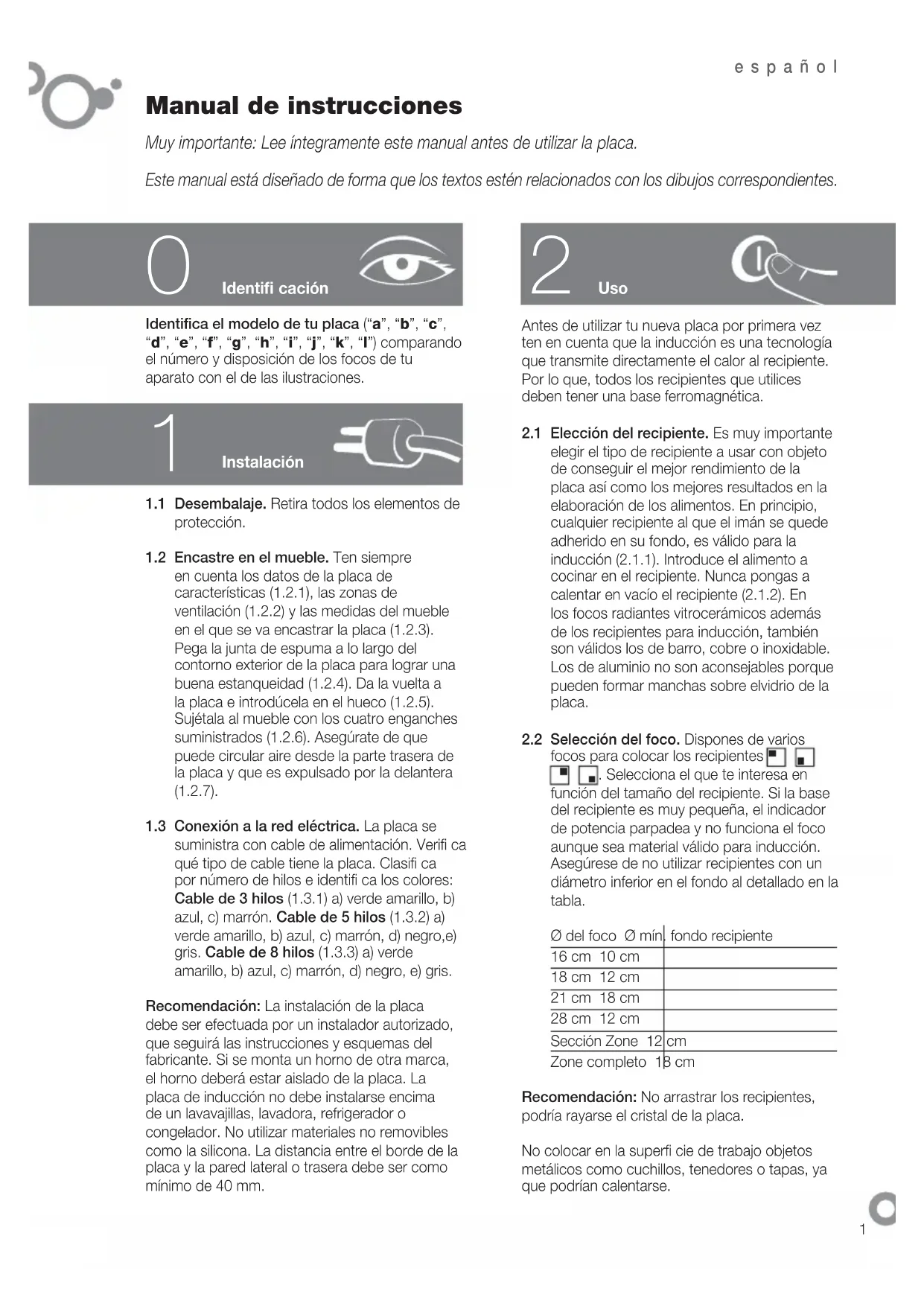

Manual de instrucciones
Muy importante: Lee íntegramente este manual antes de utilizar la placa.
Este manual está diseñado de forma que los textos estén relacionados con los dibujos correspondientes.
“d”, “e”, “f”, “g”, “h”, “i”, “j”, “k”, “l”) comparando
el número y disposición de los focos de tu
aparato con el de las ilustraciones.
1.1 Desembalaje. Retira todos los elementos de
1.2 Encastre en el mueble. Ten siempre
en cuenta los datos de la placa de
características (1.2.1), las zonas de
ventilación (1.2.2) y las medidas del mueble
en el que se va encastrar la placa (1.2.3).
Pega la junta de espuma a lo largo del
contorno exterior de la placa para lograr una
buena estanqueidad (1.2.4). Da la vuelta a
la placa e introdúcela en el hueco (1.2.5).
Sujétala al mueble con los cuatro enganches
suministrados (1.2.6). Asegúrate de que
puede circular aire desde la parte trasera de
la placa y que es expulsado por la delantera
1.3 Conexión a la red eléctrica. La placa se
suministra con cable de alimentación. Verifi ca
qué tipo de cable tiene la placa. Clasifi ca
por número de hilos e identifi ca los colores:
Cable de 3 hilos (1.3.1) a) verde amarillo, b)
azul, c) marrón. Cable de 5 hilos (1.3.2) a)
verde amarillo, b) azul, c) marrón, d) negro,e)
gris. Cable de 8 hilos (1.3.3) a) verde
amarillo, b) azul, c) marrón, d) negro, e) gris.
Recomendación: La instalación de la placa
debe ser efectuada por un instalador autorizado,
que seguirá las instrucciones y esquemas del
fabricante. Si se monta un horno de otra marca,
el horno deberá estar aislado de la placa. La
placa de inducción no debe instalarse encima
de un lavavajillas, lavadora, refrigerador o
congelador. No utilizar materiales no removibles
como la silicona. La distancia entre el borde de la
placa y la pared lateral o trasera debe ser como
Antes de utilizar tu nueva placa por primera vez
ten en cuenta que la inducción es una tecnología
que transmite directamente el calor al recipiente.
Por lo que, todos los recipientes que utilices
deben tener una base ferromagnética.
2.1 Elección del recipiente. Es muy importante
elegir el tipo de recipiente a usar con objeto
de conseguir el mejor rendimiento de la
placa así como los mejores resultados en la
elaboración de los alimentos. En principio,
cualquier recipiente al que el imán se quede
adherido en su fondo, es válido para la
inducción (2.1.1). Introduce el alimento a
cocinar en el recipiente. Nunca pongas a
calentar en vacío el recipiente (2.1.2). En
los focos radiantes vitrocerámicos además
de los recipientes para inducción, también
son válidos los de barro, cobre o inoxidable.
Los de aluminio no son aconsejables porque
pueden formar manchas sobre elvidrio de la
2.2 Selección del foco. Dispones de varios
focos para colocar los recipientes
. Selecciona el que te interesa en
función del tamaño del recipiente. Si la base
del recipiente es muy pequeña, el indicador
de potencia parpadea y no funciona el foco
aunque sea material válido para inducción.
Asegúrese de no utilizar recipientes con un
diámetro inferior en el fondo al detallado en la
Recomendación: No arrastrar los recipientes,
podría rayarse el cristal de la placa.
No colocar en la superfi cie de trabajo objetos
metálicos como cuchillos, tenedores o tapas, ya
que podrían calentarse.español
2.3 Encendido del foco. Pulsa
2.4 Selección de la potencia. Ajústala pulsando
2.5 Selección del tiempo de cocción
Puedes seleccionar el tiempo de duración
de funcionamiento del foco, selecciona el
. Una vez fi nalizado el tiempo, el
foco se desconecta de forma automática,
emitiendo un pitido.
2.6 Foco doble vitrocerámica: Pon la zona
principal a la máxima potencia (2.6.1). Un
impulso adicional en accionará la zona
doble (2.6.2) y una señal sonora y un punto
en la pantalla confi rmarán su instrucción;
ya puede regular la potencia como necesite
, . Para apagar la zona doble, pulse
en parada y después en marcha
2.7 Foco Zone: Este foco puedes utilizarlo
de forma independiente, como dos focos
del foco que desees utilizar y sigue
los pasos del punto (2.4) para seleccionar
potencia y (2.5) para seleccionar la
FUNCIONES ESPECIALES
2.8 Función Acceso directo
acceder directamente a una potencia
Con el foco encendido
y accederás a la potencia
predeterminada por el fabricante (2.8.1).
durante unos segundos hasta que suene
. Selecciona la nueva
2.9 Función Total . Permite acceder
a un cambio de potencia en un tiempo
seleccionado. Con el foco encendido
y a una potencia determinada , ,
pulsa (2.9.1). Selecciona la nueva
potencia con las teclas
el tiempo con , sobre el símbolo
(2.9.3). Valida pulsando de nuevo
la tecla y visualizarás la nueva
potencia con un punto (2.9.4). Transcurrido
el tiempo seleccionado la potencia vuelve
a la posición inicial y el punto desaparece
2.10 Función Booster
rápidamente la temperatura máxima, lo que
es útil para calentar o hacer hervir líquidos
rápidamente. Con el foco encendido
, y visualizarás (2.10.1). Una
vez el líquido entra en ebullición, selecciona
la potencia deseada pulsando
máxima potencia a utilizar en un foco adyacente
2.11 Programación diferida : Permite
ajustar la hora de fi nalización y duración de
cocinado. No se puede utilizar más de un
Con el foco encendido
(2.11.1), y visualizarás la hora actual. Si
la hora no es correcta, ajústala con las
teclas , de potencia para los dos
dígitos de la hora (2.11.2) y con las teclas
, sobre el símbolo del
dos dígitos de los minutos (2.11.3). Valida
la hora pulsando la tecla
continuación ajusta de igual manera la hora
de fi nalización de cocinado (2.11.5, 2.11.6)
duración de cocinado con las teclas
sobre el símbolo del
(2.11.9). Selecciona
la potencia pulsando
y seguidamente se apagará
quedando sólo un punto rojo (2.11.12).
Nota importante: La programación diferida no
se podrá utilizar al mismo tiempo en más de
un foco. Los valores de fi nalización, duración
y potencia deseados se deben ir ajustando
mientras los dígitos están intermitentes.
2.12 Función calentamiento rápido (P punto)
: Permite obtener una mayor potencia
durante un tiempo determinado. Pulsa
hasta la posición (2.12,1). Suelta el
mando y la parpadeará (2.12.2) . Pulsa
y se pondrá en posición
máxima potencia (2.12.3). Pulsa y
selecciona la potencia deseada (2.12.4).español
Al no calentarse mucho el vidrio en las placas de
inducción, la limpieza es sencilla. No obstante,
limpia cuanto antes los derrames y salpicaduras
con un paño húmedo o con un trapo de papel
laminado. Para suciedad más resistente, utiliza
productos específi cos para vitrocerámicas.
En los modelos mixtos con focos radiantes,
el vidrio alcanza una temperatura elevada,
procura limpiar lo antes posible y evita que los
derrames se sequen. Para limpiar las manchas
recalentadas utiliza una esponja con agua
jabonosa y un rascador especial para vidrios.
No utilices un limpiador de vapor.
El uso de productos de limpieza abrasivos o
estropajos metálicos duros para limpiar la placa,
puede arañar la superfi cie y provocar la ruptura
Eliminar inmediatamente las manchas y restos
de azúcar ya que pueden dañar la superfi cie de
(2.12.5). Cuando haya
concluido el tiempo pertinente vuelve a la
potencia seleccionada.
Recomendaciones: Después de seleccionar la
potencia si no eliges una potencia de trabajo
fi nal, el foco se apagará.
Mientras se visualiza
cualquier acción en los
mandos de potencia anula la función.
2.13 Función bloqueo: Para evitar
manipulaciones por parte de los niños. Ten
pulsado durante 3 segundos la tecla
activarás el bloqueo. Para desbloquearlo
repite la operación.
2.14 Señal sonora: Para desactivar la señal
sonora, la placa tiene que estar apagada.
Actúa sobre el foco inferior derecho de la
placa, pulsando simultáneamente las teclas
de potencia y de tiempo hasta que
, mantén pulsadas las
teclas hasta que desaparezcan los dígitos
(2.14.1). Para activar repite la operación.
Recomendaciones: Utiliza preferentemente
zonas de cocción situadas en lados diferentes.
Evita golpes de los recipientes sobre el cristal.
Utiliza recipientes válidos para inducción.
Utiliza recipientes con fondo grueso y plano.
Advertencias: Si dejas algún objeto encima
de los sensores, la placa emitirá sonidos y se
La placa se apaga automáticamente después
de un tiempo estimado de seguridad, que varía
según la potencia seleccionada (de 1 a 10
Al hervir líquidos en potencias altas, se oirá
un zumbido debido al acoplamiento de las
frecuencias de los focos. Es normal.
En los modelos mixtos con focos radiantes, no
toques esas zonas porque podrías quemarte.
Hay una serie de incidencias que puedes
solucionar tú mismo.
No funciona. Verifi ca si está conectado y
comprueba los interruptores diferenciales.
Saltan los diferenciales. Verifi ca la conexión.
Al conectar aparece una señal luminosa. Es
normal, el mensaje desaparece al cabo de 30
En las primeras cocciones emana olor.
Calienta una cazuela llena de agua en cada foco
La placa no funciona y aparece un mensaje.
Llama al servicio técnico.
No funciona y aparece
seguridad para niños (4.1.1).
No funciona y aparece
sonora. Limpia o retira los objetos que se
encuentren sobre los sensores (4.1.2).español
La placa ha sido diseñada pensando en la
conservación del medio ambiente.
Respeta el medio ambiente. Utiliza las
potencias adecuadas para cada cocción. Al
terminar si lo deseas en los modelos con focos
radiantes pon el recipiente en el mismo lugar
para utilizar el calor acumulado, de este modo
Utiliza una tapa siempre que puedas para reducir
la pérdida de calor por evaporación.
Gestión de residuos de aparatos eléctricos y
No elimines los aparatos mezclándolos con
residuos domésticos generales.
Entrega tu placa en un centro especial de
El reciclado de electrodomésticos evita
consecuencias negativas para la salud, el medio
ambiente y permite ahorrar energía y recursos.
Para mas información, contacta con las
autoridades locales o establecimiento donde
adquiriste la placa.
• El circuito de la red que alimenta la placa, debe
tener un interruptor de corte omnipolar de al
menos 3 mm de separación entre contactos.
• La instalación debe estar dimensionada a
la potencia máxima indicada en la placa de
características y la toma de corriente con toma
de tierra reglamentaria.
• Si el cable está dañado, debe ser sustituido
por su servicio postventa ó personal cualifi cado
similar con el fi n de evitar un peligro.
• Los focos de inducción disponen de un sistema
de detección de recipientes. Sólo calientan si
• Después de cada utilización, desconecta el
foco mediante su control, No confíes en el
detector de recipientes.
• Si la superfi cie del vidrio se agrieta o rompe,
desconecta de inmediato el aparato de la red
para evitar un posible choque eléctrico. No
utilices la placa hasta cambiar el vidrio.
• Mantén alejados a los niños pequeños y utiliza
el sistema de bloqueo para evitar que puedan
jugar con los mandos.
• Este aparato no está destinado a ser utilizado
por personas con capacidades reducidas.
• La instalación de la placa debe ser efectuada
por un instalador autorizado que seguirá las
instrucciones y esquemas del fabricante.
• Después de una utilización intensiva, la zona
de cocción puede continuar caliente y se
. Evita tocar esas zonas
• Protección en caso de desbordamiento: En
casos de desbordamiento u objetos que cubran
o se coloquen sobre los sensores, se visualiza
, suena un pitido y la placa se para. Limpia
o retira el objeto y vuelve a poner la placa en
marcha (5.1.2, 5.1.3).
• Desconexión automática: Si te olvidas de
apagar el foco, este se apaga automáticamente
en un periodo comprendido entre 1 y 10 horas
según la potencia seleccionada.
Importante. A la atención de usuarios con
estimuladores cardiacos e implantes activos: El
funcionamiento de la placa es conforme a las
normas de perturbaciones electromagnéticas en
vigor (directiva 2004/108/CE). Ha sido diseñada
para no interferir en el funcionamiento de los
demás aparatos eléctricos en la medida en
que estos respeten dicha normativa. La placa
de inducción genera campos magnéticos en
su entorno más cercano. Para que no haya
interferencias entre la placa y un estimulador
cardiaco, éste debe haber sido diseñado de
conformidad con la normativa que le contempla.
Por lo que se refi ere al estimulador o eventuales
conformidades puedes consultar al fabricante o
. Los circuitos electrónicos se
han recalentado (4.1.3).
Durante el funcionamiento los pilotos
parpadean. El recipiente utilizado no es apto.
Durante la cocción en potencias bajas
puedes oír un clic-clac. Es normal, se
enciende y apaga autoregulando la potencia
Después de apagar la placa, la ventilación
continua. Es normal, permite el enfriamiento de
los circuitos electrónicos.Avant d’utiliser votre nouvelle table de cuisson
tem. Classifi que por número de fi os e
ser efectuada por um instalador autorizado, que
seleccionada. Com o disco aceso
rapidamente a temperatura máxima, o que
(2.11.1), e visualizará a hora actual. Se a
dígitos dos minutos (2.11.3). Valide a hora
características e a tomada eléctrica com a
1.2 Encastament en el moble. Tingues
blau, c) marró, d) negre, e) gris. Cable de 8
taques sobre el vidre de la placa.
que el vidre de la placa es podria ratllar.
seleccionar-ne la durada.
, sobre el símbol del
No utilitzis mai un netejador de vapor.
1.3 Conexión á rede eléctrica. A placa
subminístrase con cable de alimentación.
Verifi ca que tipo de cable ten a placa.
Clasifi ca por número de fíos e identifi ca
as cores: Cable de 3 fíos (1.3.1) a) verde
amarelo, b) azul, c) marrón. Cable de 5 fíos
(1.3.2) a) verde amarelo, b) azul, c) marrón,
d) negro, e) gris. Cable de 8 fíos (1.3.3) a)
verde amarelo, b) azul, c) marrón, d) negro, e)
Recomendación: Cómpre que a instalación da
placa a efectúe un instalador autorizado, que
seguirá as instrucións e esquemas do fabricante.
resultados na elaboración dos alimentos. En
2.2 Selección do foco. Dispós de varios focos
para colocar os recipientes
Selecciona o que che interesa en función
2.4 Selección da potencia. Axústaa pulsando
2.5 Selección do tempo de cocción
Podes seleccionar o tempo de duración de
funcionamento do foco, selecciona o tempo
2.6 Foco dobre vitrocerámica: Pon a zona
principal á máxima potencia (2.6.1). Un
impulso adicional en accionará a zona
potencia e (2.5) para seleccionar a
2.8 Función Acceso directo
a un cambio de potencia nun tempo
seleccionado. Co foco aceso
potencia determinada , , pulsa
(2.9.1). Selecciona a nova potencia
rapidamente a temperatura máxima, o que
é útil para quentar ou facer ferver líquidos
rapidamente. Co foco aceso
, e verás (2.10.1). Unha vez o
líquido entra en ebulición, selecciona a
2.11 Programación diferida : Permite
Selecciona a potencia pulsando
Nota importante: A programación diferida non
2.12 Función quentamento rápido (P punto)
a escintilará (2.12.2). Pulsa de novo
e porase en posición máxima potencia
(2.12.3). Pulsa e selecciona a potencia
desexada (2.12.4). Verase
rascador especial para vidros.
calquera acción nos mandos
de potencia anula a función.
2.13 Función bloqueo: Para evitar
manipulacións por parte dos nenos, ten
pulsado durante 3 segundos a tecla
activarás o bloqueo. Para desbloquealo,
activar repite a operación.
Recomendacións: Utiliza preferentemente
zonas de cocción situadas en lados diferentes.
Evita golpes dos recipientes sobre o cristal.
Utiliza recipientes válidos para indución.
segundo a potencia seleccionada (de 1 a 10
Ao ferver líquidos en potencias altas,
conservación do medio ambiente.
Utiliza unha tapa sempre que poidas para reducir
a perda de calor por evaporación.
Xestión de residuos de aparellos eléctricos e
consecuencias negativas para a saúde, o medio
• A instalación debe estar dimensionada á
potencia máxima indicada na placa de
características e a toma de corrente con toma
de terra regulamentaria.
• Se o cable está danado, debe ser substituído
cualifi cado semellante, co fi n de evitar un
• Os focos de indución dispoñen dun sistema de
detección de recipientes. Só quentar se hai un
para evitar un posible choque eléctrico. Non
utilices a placa ata cambiar o vidro.
• Mantén afastados os nenos pequenos e utiliza
o sistema de bloqueo para evitar que poidan
• Protección en caso de desbordamento: En
• Desconexión automática: Se te esqueces de
apagar o foco, este apágase automaticamente
nun período comprendido entre 1 e 10 horas
segundo a potencia seleccionada.
Importante. Á atención de usuarios con
estimuladores cardíacos e implantes activos: O
funcionamento da placa é conforme ás normas
eléctricos na medida en que estes respecten
magnéticos na súa contorna máis próxima.
e un estimulador cardíaco, este debe ter sido
Durante a cocción en potencias baixas
podes escoitar un clic-clac. É normal,
acéndese e apaga autorregulando a potencia
