MANUAL DE UTILIZADOR IFZONE90S FAGOR

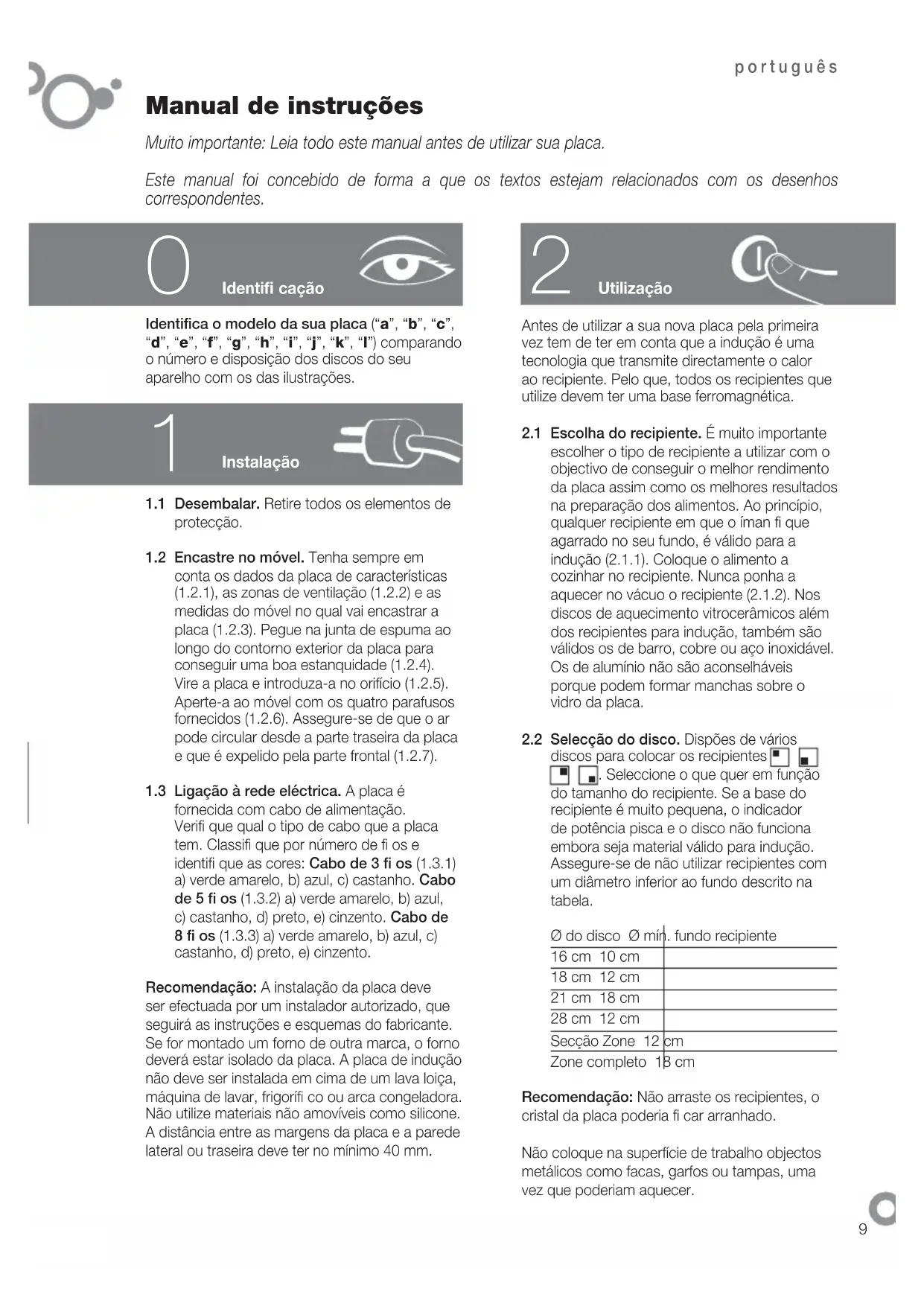

Manual de instruções Muito importante: Leia todo este manual antes de utilizar sua placa. Este manual foi concebido de forma a que os textos estejam relacionados com os desenhos correspondentes.

Instalação Utilização Identifi ca o modelo da sua placa (“a”, “b”, “c”, “d”, “e”, “f”, “g”, “h”, “i”, “j”, “k”, “l”) comparando o número e disposição dos discos do seu aparelho com os das ilustrações.

1.2 Encastre no móvel. Tenha sempre em

conta os dados da placa de características (1.2.1), as zonas de ventilação (1.2.2) e as medidas do móvel no qual vai encastrar a placa (1.2.3). Pegue na junta de espuma ao longo do contorno exterior da placa para conseguir uma boa estanquidade (1.2.4). Vire a placa e introduza-a no orifício (1.2.5). Aperte-a ao móvel com os quatro parafusos fornecidos (1.2.6). Assegure-se de que o ar pode circular desde a parte traseira da placa e que é expelido pela parte frontal (1.2.7).

1.3 Ligação à rede eléctrica. A placa é

fornecida com cabo de alimentação. Verifi que qual o tipo de cabo que a placa tem. Classifi que por número de fi os e identifi que as cores: Cabo de 3 fi os (1.3.1) a) verde amarelo, b) azul, c) castanho. Cabo de 5 fi os (1.3.2) a) verde amarelo, b) azul, c) castanho, d) preto, e) cinzento. Cabo de 8 fi os (1.3.3) a) verde amarelo, b) azul, c) castanho, d) preto, e) cinzento. Recomendação: A instalação da placa deve ser efectuada por um instalador autorizado, que seguirá as instruções e esquemas do fabricante. Se for montado um forno de outra marca, o forno deverá estar isolado da placa. A placa de indução não deve ser instalada em cima de um lava loiça, máquina de lavar, frigorífi co ou arca congeladora. Não utilize materiais não amovíveis como silicone. A distância entre as margens da placa e a parede lateral ou traseira deve ter no mínimo 40 mm.

Identifi cação Antes de utilizar a sua nova placa pela primeira vez tem de ter em conta que a indução é uma tecnologia que transmite directamente o calor ao recipiente. Pelo que, todos os recipientes que utilize devem ter uma base ferromagnética.

2.1 Escolha do recipiente. É muito importante

escolher o tipo de recipiente a utilizar com o objectivo de conseguir o melhor rendimento da placa assim como os melhores resultados na preparação dos alimentos. Ao princípio, qualquer recipiente em que o íman fi que agarrado no seu fundo, é válido para a indução (2.1.1). Coloque o alimento a cozinhar no recipiente. Nunca ponha a aquecer no vácuo o recipiente (2.1.2). Nos discos de aquecimento vitrocerâmicos além dos recipientes para indução, também são válidos os de barro, cobre ou aço inoxidável. Os de alumínio não são aconselháveis porque podem formar manchas sobre o vidro da placa.

2.2 Selecção do disco. Dispões de vários

discos para colocar os recipientes . Seleccione o que quer em função do tamanho do recipiente. Se a base do recipiente é muito pequena, o indicador de potência pisca e o disco não funciona embora seja material válido para indução. Assegure-se de não utilizar recipientes com um diâmetro inferior ao fundo descrito na tabela. Ø do disco Ø mín. fundo recipiente 16 cm 10 cm 18 cm 12 cm 21 cm 18 cm 28 cm 12 cm Secção Zone 12 cm Zone completo 18 cm Recomendação: Não arraste os recipientes, o cristal da placa poderia fi car arranhado. Não coloque na superfície de trabalho objectos metálicos como facas, garfos ou tampas, uma vez que poderiam aquecer.português

2.4 Seleccionar a potência. Ajuste-a premindo

Pode seleccionar o tempo de duração de funcionamento do disco, seleccionando o tempo premindo ou sobre o ícone das horas . Uma vez fi nalizado o tempo, o disco desliga-se automaticamente, emitindo um som. DISCOS ESPECIAIS

2.6 Disco duplo em vitrocerâmica: Coloque a

zona principal na potência máxima (2.6.1). Um impulso adicional em accionará a zona dupla (2.6.2) e um sinal sonoro e um ponto no ecrã confi rmarão a sua ordem; já pode regular a potência como necessitar , . Para apagar a zona dupla, prima para parar e depois para pôr em funcionamento

, e regular a sua potência

2.7 Disco Zone: Este disco pode utilizá-lo de

forma independente, como dois discos unitários

do disco que deseja utilizar e siga os passos do ponto (2.4) para seleccionar a potência e (2.5) para seleccionar a duração.

2.8 Função Acesso Directo

. Permite aceder directamente a uma potência seleccionada. Com o disco aceso

prima e acederá à potência

que é a predeterminada pelo fabricante (2.8.1). Para modifi cá-la tem de ter o disco desligado, (sem activar ) e manter premido durante alguns segundos até ouvir um bip e

piscar. Seleccione a nova potência desejada premindo , . Valide premindo de novo a tecla . (2.8.2,

a uma troca de potência numa hora seleccionada. Com o disco aceso

um potência determinada , , , prima (2.9.1). Seleccione a nova potência com as teclas , (2.9.2) e a hora com , sobre o símbolo do (2.9.3). Valide premindo de novo a tecla

visualizará a nova potência com um ponto (2.9.4). Decorrido o tempo seleccionado a potência volta para a posição inicial e o ponto desaparece (2.9.5).

: Permite alcançar rapidamente a temperatura máxima, o que é útil para aquecer ou fazer ferver líquidos rapidamente. Com o disco aceso

prima , e visualizará (2.10.1). Assim que o líquido entra em ebulição, seleccione a potência desejada premindo (2.10.2). Nota importante: Com activado, a potência máxima a utilizar num disco adjacente é 6.

2.11 Programação diferida : Permite

ajustar a hora de fi nalização e duração da cozedura. Não pode utilizar mais de um disco de uma vez. Com o disco ligado , prima (2.11.1), e visualizará a hora actual. Se a hora não for a correcta, ajuste-a com as teclas , de potência para os dois dígitos da hora (2.11.2) e com as teclas

sobre o símbolo do para os dois dígitos dos minutos (2.11.3). Valide a hora premindo a tecla (2.11.4). Em seguida ajuste igualmente a hora de fi nalização da cozedura (2.11.5, 2.11.6) e valide premindo

(2.11.7). Ajuste a duração de cozedura com as teclas , sobre o símbolo do

(2.11.9). Seleccione a potência premindo

(2.11.10) e valide premindo (2.11.11). Visualizará e em seguida apagar-se-á fi cando só um ponto vermelho (2.11.12). Nota importante: A programação diferida não poderá ser utilizada ao mesmo tempo em mais de um disco. Os valores de fi nalização, duração e potência desejados devem ser ajustados enquanto os dígitos estiverem intermitentes.

2.12 Função aquecimento rápido (P ponto)

: Permite obter uma maior potência durante um tempo determinado. Prima para a posição (2.12,1). Solte o botão e piscará (2.12.2) . Prima de novo e fi cará na posição para potência máxima (2.12.3). Prima e seleccione a potência desejada (2.12.4). Visualizará (2.12.5).português

Manutenção e limpeza Ao não aquecer muito o vidro nas placas de indução, a limpeza é fácil. No entanto, limpe o quanto antes os derrames e salpicos com um pano húmido ou com pedaço de papel laminado. Para a sujidade mais resistente, utilize produtos específi cos para vitrocerâmicas. Nos modelos mistos com discos de aquecimento, o vidro alcança uma temperatura elevada, procure limpar o anterior possível e evite que os derrames sequem. Para limpar as manchas reaquecidas utilize uma esponja com água e sabão e um esfregão especial para vidros. No utilize um vaporizador. A utilização de produtos de limpeza abrasivos ou esfregões metálicos duros para limpar a placa, pode arranhar a superfície e partir o vidro. Elimine imediatamente as manchas e restos de açúcar já que podem danifi car a superfície da placa. Quando tiver terminado o tempo pertinente volte para a potência seleccionada. Recomendações: Depois de seleccionar a potência se não escolher uma potência de trabalho fi nal, o disco desligar-se-á. Enquanto visualiza qualquer acção nos botões potência anula a função.

2.13 Função bloqueio: Para evitar o

manuseamento da parte das crianças. Mantenha premido durante 3 segundos a tecla

e activará o bloqueio. Para desbloqueá-lo repita a operação.

2.14 Sinal sonoro: Para desactivar o sinal

sonoro, a placa tem de estar desligada. Ligue o disco inferior direito da placa, premindo simultaneamente as teclas de potência e do tempo até visualizar mantenha premidas as teclas até os dígitos desaparecerem (2.14.1). Para activar repita a operação. Recomendações: Utilize preferencialmente zonas de cozedura situadas em lados diferentes. Evite golpes dos recipientes sobre o cristal. Utilize recipientes válidos para indução. Utilize recipientes com fundo resistente e plano. Advertências: Se deixar algum objecto em cima dos sensores, a placa emitirá sons e desligar-se-á. A placa desliga-se automaticamente depois de um tempo estimado de segurança, que varia segundo a potência seleccionada (de 1 a 10 horas). Ao ferver líquidos em potências altas, ouvirá um zumbido devido ao acoplamento das frequências dos discos. É normal. Nos modelos mistos com discos de aquecimento, não toque nessas zonas porque poderia queimar-se.

Resolução de problemas Não funciona. Verifi que se está ligado e confi rme os interruptores diferenciais. Os diferenciais saltam. Verifi que a ligação. Ao ligar aparece um sinal luminoso. É normal, a mensagem desaparece ao fi m de 30 segundos. Nas primeiras cozeduras são produzidos odores. Aqueça uma panela cheia de água num dos discos durante 1/2 hora. A placa não funciona e aparece uma mensagem. Ligue o serviço técnico. Não funciona e aparece . Desbloqueie segurança para as crianças (4.1.1). Não funciona e aparece ou e um sinal sonoro. Limpe ou retire os objectos que se encontrem sobre os sensores (4.1.2).português

Segurança A placa foi concebida a pensar na preservação do meio ambiente. Respeita o meio ambiente. Utilize as potências adequadas para cada cozedura. Ao terminar se o desejar nos modelos com discos de aquecimento coloque o recipiente no mesmo lugar para utilizar o calor acumulado, deste modo poupará energia. Utilize sempre uma tampa para que possa diminuir a perda de calor por evaporação. Gestão de resíduos de aparelhos eléctricos e electrónicos. Não elimine os aparelhos misturando-os com resíduos domésticos gerais. Entregue a sua placa num centro especial de recolha. A reciclagem de electrodomésticos evita consequências negativas para a saúde e meio ambiente e permite poupar energia e recursos. Para mas informações, contacte as autoridades locais ou o estabelecimento onde adquiriu a placa.

• O circuito da rede que alimenta a placa, deve ter um interruptor de corte omnipolar de pelo menos 3 mm de separação entre contactos.

• A instalação deve estar redimensionada para a potência máxima indicada na placa de características e a tomada eléctrica com a tomada de terra aplicável.

• Se o cabo estiver danifi cado, deve ser substituído pelo serviço de pós-venda ou pessoal qualifi cado igualmente a fi m de evitar um acidente.

• Os discos de indução dispõem de um sistema de detecção de recipientes. Só aquecem caso haja um recipiente.

• Depois de cada utilização, desligue o disco através do seu botão. Desconfi e do detector de recipientes.

• Se a superfície do vidro racha ou parte, desligue de imediato o aparelho da rede para evitar um possível choque eléctrico. Não utilize a placa até substituir o vidro.

• Mantenha afastadas as crianças pequenas e utilize o sistema de bloqueio para evitar a possibilidade de brincarem com os botões.

• Este aparelho não se destina a ser utilizado por pessoas com incapacidades.

• A instalação da placa deve ser efectuada por um instalador autorizado que seguirá as instruções e esquemas do fabricante.

• Depois de uma utilização intensiva, a zona de cozedura pode continuar quente e visualizar- se-á um

• Protecção no caso de transbordamento: Em casos de transbordamento ou objectos que cobrem ou sejam colocados sobre os sensores, é visualizado , é emitido um som e placa pára. Limpe ou retire o objecto e volte a pôr a placa em funcionamento (5.1.2, 5.1.3).

• Desligar automaticamente: Se se esquecer de desligar o disco, este desliga-se automaticamente num período compreendido entre 1 e 10 horas segundo a potência seleccionada. Importante. Advertência para os utilizadores com estimuladores cardíacos e implantes activos: O funcionamento da placa está em conformidade com as normas de perturbações electromagnéticas em vigor (directiva 2004/108/ CE). Foi concebida para não interferir no funcionamento dos outros aparelhos eléctricos desde que estes respeitem a referida norma. A placa de indução gera campos magnéticos no seu ambiente mais próximo. Para que não haja interferências entre a placa e um estimulador cardíaco, este deve ter sido concebido em conformidade com a norma que o contempla. Pelo que se aconselha para o estimulador ou eventuais conformidades a consultar o fabricante ou o seu médico. Aparece ou . Os circuitos electrónicos reaqueceram (4.1.3). Durante o funcionamento as luzes piloto piscam. O recipiente utilizado não está apto. Durante a cozedura em potência baixa pode ouvir um clique. É normal, acender e apagar regulando automaticamente a potência seleccionada. Depois de desligar a placa, a ventilação contínua. É normal, permite o arrefecimento dos circuitos electrónicos.13
