Тип продукта	Варочная панель стеклокерамическая
Марка	Fagor
Модель	2VFT330AS
Электропитание	220-240 В ~ (однофазное) или 380-415 В (трехфазное)
Максимальная мощность	6.8 кВт (модель 60 см) или 7.8 кВт (модель >60 см)
Количество конфорок	4 конфорки (в зависимости от модели)
Тип конфорок	Стеклокерамические с двойной, тройной конфоркой и конфоркой Grand Plat
Основные функции	Быстрый нагрев, программируемый таймер, блокировка от детей, автоматическое отключение
Индикатор остаточного тепла	Да (отображение H)
Материал поверхности	Стеклокерамика
Чистка и уход	Влажная ткань и мыльная вода, специальное средство для стеклокерамики (рекомендуется VITROCLEN), скребок для въевшихся загрязнений
Безопасность	Блокировка от детей, ограничитель температуры, отключение при переливании или предмете на кнопках, автоматическое отключение при трещине
Установка	Встраивание в мебель, крепление с помощью прилагаемых зажимов, электрическое подключение сертифицированным установщиком
Кабель питания	Поставляется с 5-жильным кабелем для 230 В, адаптируемым для 220-240 В и трехфазного
Соответствие	Европейские директивы 73/23/EEC и 89/336/EEC
Инструкция	58 страниц, доступна на нескольких языках (FR, EN, ES и т.д.)

Часто задаваемые вопросы - 2VFT330AS FAGOR

Как включить варочную панель Fagor 2VFT330AS?

Нажмите кнопку ① в течение 3 секунд. Загорятся индикаторы зон нагрева. Если детская блокировка активирована, отключите ее, нажав на кнопку блокировки на 3 секунды.

Как активировать детскую блокировку?

Нажмите кнопку блокировки (символ замка) на 3 секунды для включения функции. Для отключения повторите то же действие. Это предотвращает изменение настроек детьми.

Как установить таймер на конфорку?

После выбора мощности конфорки нажмите кнопку L (или + часов в зависимости от модели) в течение 5 секунд. Установите время кнопками + и -. Время подтверждается через 5 секунд.

Какие кастрюли использовать на стеклокерамике?

Используйте посуду из керамики, меди или нержавеющей стали с плоским и сухим дном. Избегайте алюминия, так как он может оставлять пятна. Диаметр должен быть равен или больше диаметра конфорки.

Как очистить пригоревшие пятна на стеклокерамике?

Используйте специальный скребок для стеклокерамики для удаления пригоревших загрязнений, желательно когда панель еще теплая. Никогда не используйте абразивные губки. Для глубокой очистки используйте специальное средство, например VITROCLEN.

Что делать, если стеклокерамика треснула или разбилась?

Немедленно отключите прибор от сети, чтобы избежать риска поражения электрическим током. Не используйте панель. Обратитесь в сервисный центр для замены стеклокерамики.

Как экономить энергию с этой варочной панелью?

Используйте кастрюли, соответствующие диаметру конфорок, накрывайте посуду крышкой и выключайте конфорку за 5-10 минут до окончания приготовления, чтобы использовать остаточное тепло.

Какая электрическая мощность необходима для установки?

Для модели 60 см предусмотрите 6.8 кВт при 220-240 В (30 А). Для модели >60 см - 7.8 кВт (34 А). При трехфазном подключении токи ниже (14 А / 16,5 А). Подробнее см. в инструкции.

Как использовать функцию быстрого нагрева?

Выберите конфорку и установите максимальную мощность (9). Нажмите кнопку R (или установите 9 с точкой в зависимости от модели). У вас есть 5 секунд, чтобы выбрать поддерживающую мощность (рекомендуется от 3 до 6). Функция быстро нагревает, затем автоматически переходит в режим поддержания.

Как правильно установить варочную панель?

Установка должна производиться сертифицированным установщиком. Соблюдайте размеры встраивания мебели, приклейте поролоновую прокладку вокруг панели, закрепите ее прилагаемыми зажимами. Электрическое подключение должно соответствовать нормам с устройством отключения всех полюсов.

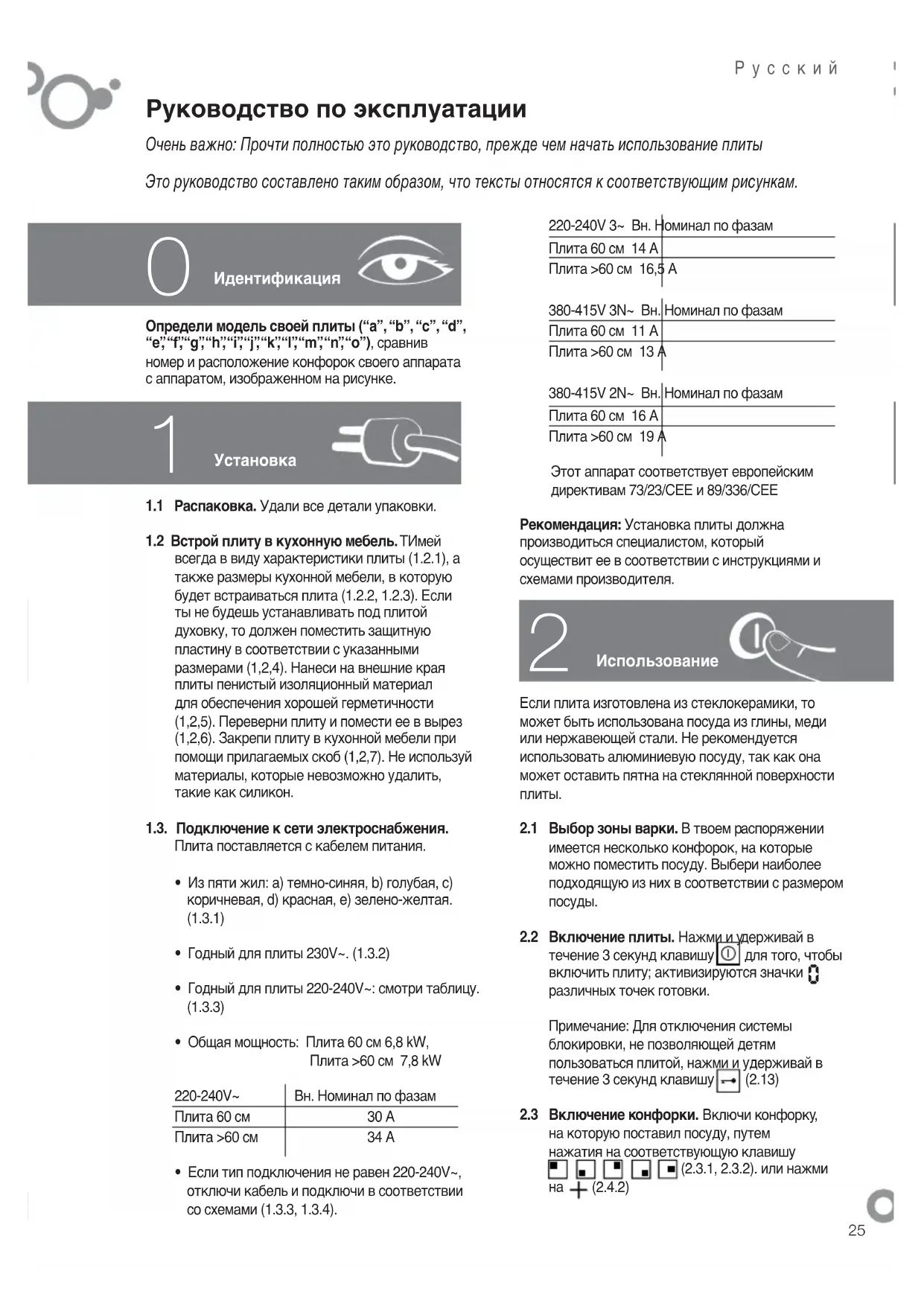

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 2VFT330AS FAGOR

Инструкция по эксплуатации

Очень важно: полностью прочтите данное руководство перед использованием плиты.

Данное руководство составлено таким образом, чтобы тексты были связаны с соответствующими рисунками.

Идентификация

Определите модель вашей плиты ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество и расположение конфорок вашего прибора с иллюстрациями.

1

Установка

1.1 Распаковка. Снимите все защитные элементы. 1.2 Встраивание в мебель. Всегда учитывайте данные таблички с характеристиками (1.2.1) и размеры мебели, в которую будет встраиваться плита (1.2.2, 1.2.3). Если вы не устанавливаете духовой шкаф под плитой, необходимо установить защитную панель в соответствии с указанными размерами (1.2.4). Приклейте пенополиуретановый уплотнитель по внешнему контуру плиты для обеспечения хорошей герметичности (1.2.5). Переверните плиту и вставьте ее в отверстие (1.2.6). Закрепите ее с помощью четырех прилагаемых кронштейнов (1.2.7). Не используйте несъемные материалы, такие как силикон. 1.3 Подключение к электрической сети. Плита поставляется с кабелем питания.

• 5-жильный: а) темно-синий, б) голубой, в) коричневый, г) красный, д) зелено-желтый. (1.3.1)
• Подготовлено для плиты 230 В~ (1.3.2)
• Подготовлено для плиты 220-240 В~: см. таблицу. (1.3.3)
• Общая мощность: плита 60 см 6,8 кВт, плита >60 см 7,8 кВт

220-240 В~ Номинальный ток по фазам

Плита 60 см 0 А

Плита >60 см 34 А

• Если тип подключения отличается от 220-240 В~, отсоедините кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ Int. Nominal por fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. Nominal por fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. Nominal por fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Este aparato es conforme a las directivas europeas 73/23/CEE y 89/336/CEE

Рекомендация: Установка плиты должна выполняться авторизованным установщиком, который будет следовать инструкциям и схемам производителя.

Использование

Для стеклокерамической плиты подходят посуда из глины, меди или нержавеющей стали. Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стекле плиты.

2.1 Выбор зоны нагрева. У вас есть несколько конфорок для размещения посуды. Выберите наиболее подходящую в зависимости от размера посуды. 2.2 Включение плиты. Нажмите ① в течение 3 секунд, чтобы включить плиту, при этом активируются индикаторы ② различных зон нагрева.

Примечание: Чтобы выбрать, активирована ли функция защиты от детей, отключите её, удерживая клавишу в течение 3 секунд (2.13).

2.3 Активация конфорки. Активируйте конфорку, на которой вы разместили посуду, нажав на соответствующую клавишу (2.3.1, 2.3.2) или нажмите + (2.4.2).

Примечание: Если вы не выберете конфорку в течение более 5 секунд, плита автоматически выключится в целях безопасности.

2.4 Выбор мощности. Отрегулируйте её, проведя пальцем по полосе (2.4.1) или нажимая + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка. После выбора мощности нажмите и активируйте двойную конфорку (2.5.1, 2.5.3). Если нажать снова (2.5.2) или (2.5.4), активируется тройная конфорка. Для отмены нажмите ( , , , ). 2.6 Конфорка-фонтан. Эту конфорку можно использовать как круглую или как общую, как конфорку-фонтан. Нажмите для активации и нажмите снова для деактивации.

Рекомендация: в моделях с галогенными конфорками свет настолько интенсивный, что не рекомендуется смотреть прямо на него, когда конфорка работает без посуды.

ФУНКЦИИ ВРЕМЕНИ

2.7 Установка времени L. При подключении плиты цифры часов мигают и показывают 12:00 (2.7.1). Установите время с помощью клавиш +, - (2.7.2). Повторяйте эту операцию каждый раз при отключении питания или после сбоя в подаче электроэнергии.

Для установки нажмите и удерживайте клавишу (2.7.3) в течение 5 секунд. Часы начнут мигать и издадут звуковой сигнал, установите время с помощью клавиш +

2.8 Выбор времени.

Модели abc: После активации конфорки и выбора мощности у вас есть 5 секунд мигания, чтобы нажать клавишу (2.8.1). Выберите необходимое время, нажимая ^+ (2.8.2). Через пять секунд время будет подтверждено, и отобразится время и светящаяся точка под значком таймера конфорки (2.8.3). Чтобы изменить оставшееся время, нажмите на значок таймера конфорки (2.8.4). Чтобы отменить программирование, нажмите клавиши ^+ одновременно (2.8.5).

Модели dfghkmo: После активации конфорки и выбора мощности нажмите клавишу + на часах. Появится 00 и значок на каждой конфорке (2.8.6). Нажмите + на конфорке, которую нужно таймировать, и она начнет мигать (2.8.7). Выберите время с помощью + на часах (2.8.8). Через 5 секунд время будет подтверждено, и будет попеременно отображаться мощность и значок таймера на конфорке. По истечении времени прозвучит звуковой сигнал и значок будет мигать. Чтобы отменить таймер, нажмите – на значке, пока не появится индикация.

на часах (2.8.8). Через 5 секунд время будет подтверждено, и будет попеременно отображаться мощность и значок таймера на конфорке. По истечении времени прозвучит звуковой сигнал и значок будет мигать. Чтобы отменить таймер, нажмите – на значке, пока не появится индикация.

Примечание: Таймер автоматически выключится, если вы потратите более 10 секунд на выбор времени.

Модель e: После активации конфорки и выбора мощности снова нажмите клавишу выбора конфорки, которую нужно таймировать, появится символ 一 _ · (2.8.11). Выберите время с помощью ^+ (2.8.12) и подтвердите, снова нажав клавишу таймера конфорки (2.8.13). Мощность будет отображаться с точкой, указывающей, что конфорка таймируется. Звуковой сигнал и индикация предупредят, что время истекло (2.8.14). Нажмите любую клавишу, и звуковой сигнал исчезнет.

Примечание: Таймер автоматически выключится, если вы потратите более 10 секунд на выбор времени.

Соображения по таймеру: Если уровень мощности равен 9, максимальное время таймера составит 60 минут. Если он другой, максимальное время составит 99 минут.

После истечения времени прозвучит сигнал тревоги, не нажимайте никакие клавиши.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры T, затем автоматически переходит к температуре поддержания.

Модели abc: Активируйте конфорку и установите максимальную мощность. Нажмите >, и на дисплее выбранной конфорки появится индикация (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень, рекомендуется выбирать между уровнями 3 и 6 (2.9.2). Через пять секунд быстрый нагрев будет подтвержден, и будет отображаться индикация и мощность попеременно. При достижении максимальной температуры индикация исчезнет, останется мощность поддержания. Конфорка продолжит работать обычным образом. Если вы хотите отменить быстрый нагрев, нажмите на значок запрограммированной конфорки и выберите новую мощность.

Модели: Отсеките одну конфорку и включите ее на максимальную мощность, нажимая +, пока не увидите 9 и точку 9. (2.9.3). Регулируйте мощность, нажимая, рекомендуется уровни 3–6 (2.9.4). Через 5 секунд быстрое нагревание будет подтверждено, и отобразится мощность, за которой следует точка (2.9.5). При достижении максимальной температуры десятичная точка исчезает, и конфорка продолжит работать обычным образом. Чтобы отменить ссылку, нажмите клавишу запрограммированной конфорки и выберите новую мощность.

2.10 Конфорки с ручками. Убедитесь, что конфорка, которую вы собираетесь использовать, соответствует той, которую вы хотите использовать (2.10.1). Поверните ручку в нужное положение, и загорится индикатор работы (2.10.2), который также указывает на остаточное тепло, когда конфорка выключена.

В моделях с нижним или нижним источником, поворачивая ручку влево, регулируется часть нижнего, а поворачивая ручку вправо, регулируется весь нижний (2.10.3).

2.11 Выключение конфорки. Выберите мощность конфорки, которую хотите выключить. 2.12 Остаточное тепло. После использования плиты конфорки остаются горячими в течение времени, которое зависит от выбранной мощности, и на еще горячих конфорках отображается H или точка. Не прикасайтесь к этим конфоркам, существует риск ожога.

Внимание: Если произойдет отключение электроэнергии, при восстановлении питания индикация H не будет отображаться, даже если зона приготовления еще горячая. Учитывайте это обстоятельство.

2.13 Функция блокировки. Для предотвращения манипуляций со стороны детей. Удерживайте клавишу в течение 3 секунд, и вы активируете блокировку. Чтобы разблокировать, повторите операцию.

Рекомендации:

• Избегайте ударов посуды о стекло.
• Алюминиевая посуда не рекомендуется, так как она может оставить пятна на стекле, если только дно не защищено нержавеющей сталью.
• Конфорки не должны работать без посуды.
• Дно посуды должно быть плоским и сухим.
• Следите, чтобы диаметры посуды были больше или равны используемой конфорке, и центрируйте ее на конфорке.
• Старайтесь не двигать посуду, так как это может поцарапать стекло.
• Используйте прибор только для приготовления пищи. Не используйте плиту в качестве рабочего стола.
• Не лейте холодную воду непосредственно на плиту, когда она горячая.

Внимание: Прерывистая работа конфорок не является неисправностью. Они включаются и выключаются с интервалами, продолжительность которых зависит от выбранной мощности.

3

Обслуживание и чистка

Не используйте пароочиститель. - Протирайте поверхность плиты только после того, как она остынет. Не используйте абразивные средства или губки. Протирайте влажной тканью с мыльной водой (3.1.1). - Один раз в неделю проводите глубокую очистку с использованием специальных средств для стеклокерамики. Рекомендуем VITROCLEN для очистки и ухода за вашей стеклокерамической плитой. Сильные загрязнения удаляйте стеклянным скребком (3.1.2). - Если по неосторожности на плиту попали сахар, сахаросодержащие продукты или пластик, удалите их как можно скорее скребком, пока они еще горячие. В противном случае могут остаться несмываемые пятна. - Используйте лезвие скребка в хорошем состоянии, заменяйте его при появлении признаков износа.

4

Безопасность

• Сеть, питающая плату, должна иметь всеполюсный выключатель с расстоянием между контактами не менее 3 мм.
• Установка плиты должна выполняться уполномоченным установщиком, который будет следовать инструкциям и схемам производителя.
• Установка должна быть рассчитана на максимальную мощность, указанную на табличке с характеристиками, а розетка должна иметь заземление в соответствии с правилами.
• Если кабель поврежден, он должен быть заменен сервисной службой или аналогичным квалифицированным персоналом во избежание опасности.
• Прибор оснащен ограничителем температуры, который отключает его в случае чрезмерного нагрева плиты.
• После каждого использования выключайте прибор с помощью его регулятора.
• Если поверхность стекла треснула или разбилась, немедленно отключите прибор от сети, чтобы избежать возможного поражения электрическим током. Не используйте плиту до замены стекла (4.1.1).
• В случае переполнения на клавишах управления плита останавливается и издает звуковой сигнал (4.1.2).
• Если вы слишком долго удерживаете какой-либо датчик или какой-либо объект активирует датчики, плита останавливается и издает звуковой сигнал (4.1.3).
• Не ставьте на датчики посуду с горячим дном, вы можете обжечься при нажатии на них (4.1.3).
• Держите маленьких детей подальше, поверхности нагрева могут сильно нагреваться во время работы. Используйте систему блокировки, чтобы предотвратить использование плиты детьми.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями.
• Всегда оставайтесь рядом при приготовлении блюд или продуктов с жиром или маслом. Чрезмерное тепло может привести к их воспламенению.
• Если плита установлена над ящиком, в нем нельзя хранить легковоспламеняющиеся предметы.

5

Окружающая среда

Плита была разработана с учетом сохранения окружающей среды.

Уважайте окружающую среду. Используйте соответствующую мощность для каждого вида приготовления и выбирайте посуду подходящего размера для количества приготавливаемой пищи. Когда дно посуды и диаметр зоны нагрева имеют одинаковый размер, передача тепла оптимальна.

После приготовления, если хотите, оставьте посуду на том же месте, чтобы использовать накопленное остаточное тепло. Таким образом вы сэкономите энергию.

Используйте крышку, когда это возможно, чтобы уменьшить потери тепла при испарении.

Управление отходами электрического и электронного оборудования.

Символ указывает, что прибор нельзя утилизировать вместе с обычными бытовыми отходами.

Сдайте плиту в специальный пункт приема.

Переработка бытовой техники позволяет избежать негативных последствий для здоровья и окружающей среды, а также экономит энергию и ресурсы.

Для получения дополнительной информации обращайтесь в местные органы власти или в магазин, где вы приобрели плиту.

Руководство по эксплуатации

Очень важно: внимательно прочитайте данное руководство перед использованием вашей варочной панели.

Все рисунки в данном руководстве тесно связаны с соседним текстом.

Идентификация

Определите модель вашей варочной панели ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество и расположение конфорок вашего прибора с иллюстрациями.

1

Установка

1.1 Распаковка. Снимите все защитные элементы.

1.2 Встраивание в мебель. Убедитесь, что вы соблюдаете характеристики, указанные на табличке с данными прибора (1.2.1), и размеры встраиваемого шкафа (1.2.2, 1.2.3). Если вы не собираетесь устанавливать духовой шкаф под варочной панелью, вам необходимо установить защитную пластину в соответствии с указанными размерами (1.2.4). Приклейте пенополиуретановую прокладку под прибор, следуя контуру поверхностей, опирающихся на вашу столешницу, для обеспечения хорошей герметичности (1.2.5). Переверните варочную панель и поместите ее в отверстие (1.2.6). Закрепите ее на мебели с помощью четырех зажимов, входящих в комплект прибора (1.2.7). Не используйте несъемные материалы, такие как силикон.

1.3 Электрическое подключение. Варочная панель поставляется с кабелем питания.

• A 5 fils : a) bleu foncé, b) bleu clair, c) marron, d) rouge, e) vert-jaune (1.3.1).
• Préparé pour table de cuisson de 230V~. (1.3.2)
• Préparé pour table de cuisson de 220-240V~ : consulter tableau (1.3.3)
• Puissance totale : table de cuisson 60 cm : 6,8 kW, table de cuisson >60 cm : 7,8 kW.

220-240V~ Intensité nominale par paliers.

Table de cuisson de 60 cm : 30 A

Table de cuisson >60 cm : 34 A

• En cas de branchement autre que 220-240V~, retirer le câble et procéder au raccordement conformément aux croquis (1.3.3, 1.3.4).

220-240V 3~ Int. Nominale par paliers.
Table de cuisson de 60 cm	14 A
Table de cuisson > 60cm	16,5 A

380-415V 3N~ Int. Nominale par paliers.
Table de cuisson de 60 cm	11 A
Table de cuisson > 60cm	13 A

380-415V 2N~ Int. Nominate par paliers.
Table de cuisson de 60 cm	16 A
Table de cuisson > 60cm	19 A

Cet appareil est conforme aux Directives Européennes 73/23/CEE et 89/336/CEE.

Avertissements : L'installation de la table de cuisson doit être réalisée par un installateur agréé, conformément aux instructions et croquis du fabricant.

Mode d'emploi

La plupart des récipients en céramique, cuivre ou acier inoxydable sont aptes pour la vitrocéramique. Les récipients en aluminium ne sont pas recommandables ; ils risquent de produire des taches sur la vitrocéramique.

2.1 Sélection de la zone de cuisson. Votre table de cuisson dispose de plusieurs foyers. Choisissez toujours le récipient le mieux adapté aux dimensions du foyer. 2.2 Mise en marche de la table de cuisson. Appuyez sur ① durant 3 secondes pour allumer la table de cuisson, les voyants lumineux ③ des différentes zones de cuisson s'allument.

Remarque : Si la fonction « sécurité enfants » est activée, il faudra la désactiver pour pouvoir manipuler les commandes. Pour ce faire, appuyez durant 3 secondes sur (2.13).

2.3 Fonctionnement des foyers. Pour activer un foyer, appuyez sur la touche correspondante

на (2.4.2) (2.3.1, 2.3.2) или нажмите

Примечание: Если вы ждете более 5 секунд перед выбором конфорки, варочная панель автоматически выключается в целях безопасности.

2.4 Выбор мощности. Проведите пальцем по полосе (2.4.1) или нажмите + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка. После выбора мощности нажмите, чтобы активировать двойную конфорку (2.5.1, 2.5.3). Если вы снова нажмете (2.5.2) или (2.5.4), включится тройная конфорка. Для отмены нажмите ( , , , , ).

2.6 Большая плоская конфорка. Вы можете использовать только основную окружность этой конфорки или увеличить поверхность для приготовления в посуде удлиненной формы. Нажмите для активации и нажмите снова эту же клавишу для деактивации.

Внимание: На моделях с галогенными конфорками не смотрите пристально на конфорку, когда она включена.

ФУНКЦИИ ТАЙМЕРА

2.7 Установка времени L. При подключении варочной панели цифры часов мигают и показывают 1200 (2.7.1). Установите время с помощью + , (2.7.2). Действуйте так же после каждого отключения прибора или после сбоя питания.

Для изменения времени нажмите и удерживайте 5 секунд (2.7.3). Время начнет мигать, и прибор издаст звуковой сигнал. Установите время с помощью клавиш + , -

2.8 Установка времени приготовления.

Модели abc: После активации конфорки и выбора желаемой мощности индикатор начнет мигать, и у вас есть 5 секунд, чтобы нажать L (2.8.1). Установите желаемое время приготовления, нажимая +, - (2.8.2). Через 5 секунд время будет подтверждено, и на дисплее появится время и светящаяся точка под символом запрограммированной конфорки (2.8.3). Для изменения времени

программы или просмотра оставшегося времени нажмите на символ запрограммированной конфорки (2.8.4). Для отмены программирования нажмите + , одновременно (2.8.5).

Модели fghkmo: После активации конфорки и выбора желаемой мощности нажмите клавишу + на часах. На дисплее появится 00 и на каждой конфорке (2.8.6). Нажмите на конфорку, которую нужно запрограммировать, и она начнет мигать (2.8.7). Установите время приготовления с помощью + , на часах (2.8.8). Через 5 секунд время будет подтверждено, и на дисплее будет попеременно отображаться мощность и на запрограммированной конфорке. По истечении запрограммированного времени прибор подаст звуковой сигнал и будет мигать 00. Для отмены программирования нажимайте на символ, пока на дисплее не появится 00

Примечание: У вас есть 10 секунд для выбора времени приготовления. Затем таймер автоматически выключится.

Модель: После включения конфорки и выбора желаемой мощности нажмите еще раз на клавишу выбора конфорки, которую нужно запрограммировать. На дисплее появится (2.8.11). Установите желаемое время приготовления с помощью + (2.8.12) и подтвердите, снова нажав на клавишу программируемой конфорки (2.8.13). На дисплее появится мощность с точкой, что подтверждает, что конфорка запрограммирована. По истечении установленного времени прозвучит звуковой сигнал и появится индикация, предупреждающая об окончании приготовления (2.8.14). Нажмите на любую клавишу, и звуковой сигнал исчезнет.

Примечание: У вас есть 10 секунд для выбора времени приготовления. Затем таймер автоматически выключится.

Замечания по программированию: Если уровень мощности равен 9, максимальное время, которое можно установить, составляет 60 минут. При других уровнях мощности оно может достигать 99 минут.

По истечении времени приготовления варочная панель будет подавать звуковой сигнал, пока вы не нажмете на любую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Позволяет быстро достичь максимальной температуры, а затем автоматически перейти к температуре поддержания.

Модели abc: Включите конфорку и выберите максимальную мощность. Нажмите на ... На дисплее выбранной конфорки появится (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень. Рекомендуется выбирать уровень от 3 до 6 (2.9.2). Через 5 секунд быстрый нагрев будет подтвержден, и на дисплее попеременно будут отображаться ... и выбранная мощность. После достижения максимальной температуры ... исчезнет, и на дисплее останется только мощность поддержания. Конфорка продолжит работать в обычном режиме. Чтобы отменить быстрый нагрев, нажмите на символ запрограммированной конфорки и выберите новую мощность.

Модели dfghjklmo: Выберите конфорку и установите максимальную мощность, нажимая +, пока на дисплее не появится 9 и точка (2.9.3). Установите мощность, нажимая -. Рекомендуется выбирать уровни от 3 до 6 (2.9.4). Через 5 секунд быстрый нагрев будет подтвержден, и на дисплее появится выбранная мощность с точкой (2.9.5). После достижения максимальной температуры точка исчезнет, и конфорка продолжит работать в обычном режиме. Чтобы отменить функцию быстрого нагрева, нажмите на клавишу запрограммированной конфорки и выберите новую мощность.

2.10 Стеклокерамика с ручками управления. Убедитесь, что ручка, которую вы собираетесь повернуть, соответствует конфорке, которую вы хотите использовать (2.10.1). Поверните ручку в нужное положение. Загорится индикатор работы (2.10.2). После выключения конфорки на дисплее появится символ остаточного тепла.

На моделях с двойной конфоркой или конфоркой Grand Plat поверните ручку влево, чтобы регулировать часть конфорки, и вправо, чтобы регулировать конфорку целиком (2.10.3).

2.11 Выключение конфорки. Выберите мощность конфорки, которую вы хотите выключить.

2.12 Остаточное тепло. После интенсивного использования конфорки остаются горячими в течение некоторого времени, которое зависит от выбранной мощности. На дисплее отображается H или точка на конфорках, которые еще горячие. Не прикасайтесь к горячим конфоркам, чтобы не обжечься.

Внимание: После отключения электроэнергии прибор не будет отображать индикацию H, даже если зона нагрева еще горячая. Будьте осторожны, чтобы не обжечься.

2.13 Функция блокировки. Чтобы дети не могли

При работе с варочной панелью нажмите и удерживайте в течение 3 секунд, чтобы активировать блокировку управления. Для отключения повторите те же действия.

Предупреждения:

• Избегайте ударов посуды о стеклокерамику.
• Алюминиевая посуда не рекомендуется; она может оставлять пятна на стеклокерамике, если только ее дно не имеет защитного покрытия из нержавеющей стали.
• Конфорки не должны работать без посуды.
• Дно посуды должно быть плоским и сухим. Убедитесь, что диаметр посуды больше или равен диаметру используемой конфорки, и ставьте ее в центр зоны нагрева.
• Избегайте трения посуды о стеклокерамику; это может поцарапать ее. Используйте этот прибор только для приготовления пищи. Никогда не используйте эту варочную панель в качестве рабочей поверхности.
• Никогда не лейте холодную воду непосредственно на варочную панель, когда она еще горячая.

Внимание: Прерывистая работа зон нагрева не является неисправностью. Конфорки работают циклами включения/выключения, продолжительность которых зависит от выбранной мощности.

3

Обслуживание и уход

• Не используйте пароочиститель.
• Часто очищайте поверхность варочной панели после ее остывания. Никогда не используйте абразивные губки или средства. Используйте только влажную ткань и мыльную воду (3.1.1).
• Раз в неделю тщательно очищайте варочную панель специальными средствами для стеклокерамики, которые ухаживают и защищают поверхность. Мы рекомендуем марку VITROCLEN для очистки и ухода за вашей стеклокерамической панелью.
• Удаляйте пригоревшие загрязнения с помощью специального скребка для стеклокерамики (3.1.2).
• Если вы случайно сожгли сахар (или сладкие продукты) или пластик на панели, немедленно удалите его специальным скребком для стеклокерамики, пока он еще горячий. В противном случае могут остаться пятна. Следите за тем, чтобы лезвие специального скребка для стеклокерамики всегда было в идеальном состоянии. При необходимости заменяйте его.

Безопасность

• Электрическая установка, питающая варочную панель, должна включать устройство отключения всех полюсов с размыканием контактов не менее 3 мм.
• Установка варочной панели должна выполняться квалифицированным установщиком в соответствии с инструкциями и чертежами производителя.
• Подключение должно быть выбрано в соответствии с электрической мощностью установки и предохранителями, с заземлением и в соответствии с действующими нормами.
• Если кабель поврежден, он должен быть заменен производителем, его сервисной службой или квалифицированным персоналом, чтобы избежать любого риска несчастного случая.
• Каждая зона нагрева оснащена ограничителем температуры, который автоматически отключает конфорку в случае перегрева прибора.
• Выключайте конфорку после каждого использования.
• В случае поломки, трещины или скола стеклокерамики немедленно отключите прибор от электросети, чтобы избежать риска поражения электрическим током. Обратитесь в сервисный центр для замены. Не используйте варочную панель до замены (4.1.1).
• В случае перелива жидкости на сенсорные клавиши управления варочная панель отключается и подает звуковой сигнал (4.1.2).
• Если вы удерживаете клавишу нажатой слишком долго или если на клавишах находится посторонний предмет,

варочная панель отключается и подает звуковой сигнал (4.1.3).

• Не ставьте горячую посуду на панель управления, так как при активации клавиш вы можете обжечься (4.1.3).
• Следите за тем, чтобы дети не приближались к прибору, так как во время работы варочной панели зона вокруг конфорок нагревается. Используйте функцию блокировки, чтобы дети не могли играть с панелью управления.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями.
• Не отходите от варочной панели при приготовлении блюд с использованием жира или масла. Они могут воспламениться из-за перегрева.
• Если варочная панель установлена над выдвижным ящиком, не храните в нем легковоспламеняющиеся предметы.

Окружающая среда

Эта варочная панель разработана с учетом заботы об окружающей среде.

Будьте бережны к окружающей среде. Используйте мощность, соответствующую каждому типу приготовления, и посуду, подходящую по размеру к количеству приготавливаемой пищи. Используйте кастрюли и посуду с диаметром, соответствующим диаметру конфорок, для оптимальной передачи тепла. Выключайте конфорку за 5–10 минут до окончания приготовления, чтобы использовать остаточное тепло и сэкономить энергию.

Накрывайте посуду крышкой, если это позволяет рецепт, чтобы избежать потери тепла из-за испарения.

Утилизация электрических и электронных приборов.

Использованные приборы не должны выбрасываться вместе с другими отходами.

Отнесите варочную панель в пункт сбора бывших в употреблении приборов.

Переработка бытовой техники способствует предотвращению негативных последствий для окружающей среды и здоровья человека, а также позволяет экономить энергию и ресурсы.

Для получения дополнительной информации обратитесь в местные органы власти или к вашему продавцу.

Инструкция по эксплуатации

Очень важно: полностью прочтите данное руководство перед использованием плиты.

Данное руководство составлено таким образом, чтобы тексты соответствовали соответствующим рисункам.

Идентификация

Определите модель вашей плиты (a", b", c", d", e", f", g", h", i", j", k", l", m", n", o"), сравнивая количество и расположение конфорок вашего прибора с изображениями на рисунках.

1

Установка

1.1 Распаковка. Снимите все защитные элементы. 1.2 Встройте в мебель. Всегда учитывайте данные характеристик (1.2.1) и размеры мебели, в которую будет встраиваться плита (1.2.2, 1.2.3). Если вы не собираетесь устанавливать духовой шкаф под плитой, необходимо установить защитную перегородку в соответствии с указанными размерами (1.2.4). Закрепите пенополиуретановую прокладку по внешнему контуру плиты для обеспечения хорошей герметичности (1.2.5). Переверните плиту и вставьте ее в проем (1.2.6). Закрепите ее в мебели с помощью четырех прилагаемых кронштейнов (1.2.7). Не используйте несъемные материалы, такие как силикон. 1.3 Подключение к электрической сети. Плита поставляется с кабелем питания.

• С 5 проводами: a) темно-синий, b) голубой, c) коричневый, d) красный, e) зеленый/желтый. (1.3.1) Подготовлено для плиты 230 В. 1.3.2
• Подготовлено для плиты 220-240 В~, см. таблицу. (1.3.3)
• Общая мощность: плита 60 см 6,8 кВт, плита >60 см 7,8 кВт

220-240 В~ Номинальный ток по фазам

Плита 60 см $0 A

Плита >60cm 34A

• Если тип подключения отличается от 220-240 В~, снимите кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ Int. nominal por fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. nominal por fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. nominal por fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Este aparecido está em conformidade com as directivas europeias 73/23/CEE e 89/336/CEE

Рекомендация: Установка плиты должна выполняться авторизованным установщиком, который будет следовать инструкциям и схемам производителя.

2

Использование

Для стеклокерамической плиты подходят посуда из глины, меди или нержавеющей стали. Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стекле плиты.

2.1 Выбор зоны нагрева. Имеется несколько конфорок для размещения посуды. Выберите наиболее подходящую в зависимости от размера посуды. 2.2 Включение плиты. При нажатии и удержании в течение 3 секунд для включения плиты активируются индикаторы различных зон нагрева.

Примечание: Чтобы иметь возможность выбрать, активирована ли функция защиты от детей, отключите ее, нажав и удерживая в течение 3 секунд клавишу (2.13).

2.3 Активация конфорки. Активируйте конфорку, на которой размещена посуда, нажав соответствующую клавишу (2.3.1, 2.3.2) или нажмите + (2.4.2).

Примечание: Если при выборе конфорки пройдет более 5 секунд, плита автоматически выключится в качестве меры безопасности.

2.4 Выбор мощности. Отрегулируйте ее, проведя пальцем по шкале (2.4.1) или нажимая + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка. После выбора мощности нажмите, чтобы активировать двойную конфорку (2.5.1, 2.5.3). Если нажать снова (2.5.2) или (2.5.4), активируется тройная конфорка. Для отмены нажмите ( , , , ).

2.6 Конфорка-фонтан. Эту конфорку можно использовать как круглую или вместе, как конфорку-фонтан. Нажмите, чтобы активировать, и нажмите снова, чтобы деактивировать.

Рекомендация: На моделях с галогенными лампами свет настолько интенсивный, что не рекомендуется смотреть на него прямо, когда он работает без контейнера.

ФУНКЦИИ ТАЙМЕРА

2.7 Установка времени. При включении плиты цифры часов мигают и показывают 12:00 (2.7.1). Установите время с помощью клавиш +, - (2.7.2). Повторяйте эту операцию каждый раз при отключении питания или перебоях в подаче электроэнергии.

Чтобы изменить время, нажмите и удерживайте клавишу (2.7.3) в течение 5 секунд. Время начнет мигать, и вы услышите звуковой сигнал. Установите время с помощью клавиш +, -.

2.8 Выбор времени.

Модели abc: После включения конфорки и выбора мощности у вас есть 5 секунд, пока индикатор мигает, чтобы нажать клавишу L. Выберите необходимое время, нажимая + (2.8.2). Через пять секунд время будет подтверждено, и будут отображаться время и светящаяся точка под значком таймера конфорки (2.8.3). Чтобы изменить или посмотреть оставшееся время, нажмите на значок таймера конфорки (2.8.4). Чтобы отменить программу, нажмите клавиши + и - одновременно (2.8.5).

Модели dfghkmo: После включения конфорки и выбора мощности нажмите клавишу + на часах. Появится 0 на каждой конфорке (2.8.6). Нажмите + на конфорке, которую нужно установить по таймеру, и она начнет мигать (2.8.7). Выберите время с помощью + на часах (2.8.8).

Через 5 секунд время будет подтверждено, и будут попеременно отображаться мощность и время на конфорке с таймером. По истечении этого времени будет подан звуковой сигнал, и индикатор начнет мигать. Чтобы отменить таймер, нажмите - на значке, пока не появится символ.

Примечание: Таймер автоматически отключится, если при выборе времени пройдет более 10 секунд.

Модель e: После включения конфорки и выбора мощности снова нажмите клавишу выбора конфорки, которую нужно установить по таймеру. Появится символ (2.8.11). Выберите время с помощью +, - (2.8.12) и подтвердите, снова нажав клавишу конфорки с таймером (2.8.13). Мощность будет отображаться с точкой, указывающей, что конфорка работает по таймеру. Звуковой сигнал и мигание сообщат о завершении времени (2.8.14). Нажмите любую клавишу, и звуковой сигнал прекратится.

Примечание: Таймер автоматически отключится, если при выборе времени пройдет более 10 секунд.

Рекомендации по таймеру: Если уровень мощности равен 9, максимальное время таймера составит 60 минут. Если мощность ниже максимальной, можно установить до 99 минут.

По истечении времени таймера звуковой сигнал будет звучать, пока вы не нажмете любую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры, затем автоматически переключается на температуру поддержания.

Модели abc: Включите конфорку и установите мощность на максимальную (Tmax). Нажмите Ie, и на дисплее конфорки появится R (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень, рекомендуется выбирать между уровнями 3 и 6 (2.9.2). По истечении пяти секунд быстрый нагрев подтверждается, и будут отображаться попеременно R и мощность. При достижении максимальной температуры R исчезает, остается мощность поддержания. Конфорка продолжит работать в обычном режиме. Если вы хотите отменить быстрый нагрев, нажмите на значок запрограммированной конфорки и выберите новую мощность.

Модели dfghjklmo: Выберите конфорку и установите ее на максимальную мощность, нажимая +, пока не увидите 9 и точку 9 (2.9.3). Отрегулируйте мощность, нажимая -, рекомендуются уровни с 3 по 6 (2.9.4). Через 5 секунд быстрый нагрев подтверждается, и будет отображаться мощность, за которой следует точка (2.9.5). При достижении максимальной температуры десятичная точка исчезает, и конфорка продолжает работать в обычном режиме. Чтобы отменить функцию, нажмите клавишу запрограммированной конфорки и выберите новую мощность.

2.10 Стекло с кнопками. Убедитесь, что конфорка, которую вы собираетесь включить, соответствует той, которую вы хотите использовать (2.10.1). Поверните ручку в желаемое положение, и загорится контрольная лампа работы (2.10.2), которая также указывает на остаточное тепло, когда конфорка выключена.

На моделях с двойной конфоркой или конфоркой-фондю, поворот ручки влево регулирует часть конфорки, а поворот ручки вправо регулирует всю конфорку (2.10.3).

2.11 Выключение. Выберите мощность конфорки, которую хотите выключить.

2.12 Остаточное тепло. После использования конфорки остаются горячими в течение времени, которое зависит от выбранной мощности, и на негорячих конфорках отображается H или точка. Не прикасайтесь к этим конфоркам, вы рискуете обжечься.

Внимание: Если произойдет отключение электроэнергии, при ее восстановлении индикация H не будет отображаться, хотя зона приготовления все еще горячая. Учитывайте это обстоятельство.

2.13 Функция блокировки. Чтобы предотвратить обращение детей. Удерживайте нажатой в течение 3 секунд клавишу →, чтобы активировать блокировку. Чтобы разблокировать, повторите операцию.

Рекомендации:

• Избегайте ударов посуды о стекло.
• Алюминиевая посуда не рекомендуется, так как она может оставить пятна на стекле, если только дно не защищено нержавеющей сталью.
• Конфорки не должны работать без посуды.
• Дно посуды должно быть плоским и сухим.
• Убедитесь, что диаметры посуды больше или равны размеру конфорки, и ставьте её по центру нагревательного элемента.
• Старайтесь не двигать посуду, чтобы не поцарапать стеклокерамику.
• Используйте плиту только для приготовления пищи. Не используйте её как рабочую поверхность.
• Не выливайте холодную воду на горячую поверхность.

Внимание: циклическое включение и выключение зон нагрева не является неисправностью. Это происходит при включении и выключении с более длительными или короткими интервалами в зависимости от выбранной мощности.

3

Обслуживание и чистка

• Не используйте пароочиститель для очистки.
• Тщательно очищайте поверхность плиты после того, как она остынет. Не используйте абразивные средства или губки. Протирайте влажной тканью с мыльной водой (3.1.1).
• Раз в неделю проводите тщательную очистку специальными средствами для стеклокерамики. Рекомендуем средство VITRO-CLEN для очистки и ухода за вашей стеклокерамической плитой.
• Сильные загрязнения удаляйте скребком для стекла (3.1.2).
• Если по неосторожности на плиту попали сахар, сахаросодержащие продукты или пластик, удалите их как можно скорее скребком, пока поверхность еще горячая. Если этого не сделать, могут остаться постоянные пятна.
• Используйте лезвие скребка в хорошем состоянии, заменяйте его при появлении повреждений.

Безопасность

• Схема сети, питающей плату, должна иметь многополюсный выключатель с расстоянием между контактами не менее 3 мм.
• Установка плиты должна выполняться авторизованным установщиком, который будет следовать инструкциям и схемам производителя.
• Установка должна быть отрегулирована на максимальную мощность, указанную на табличке с характеристиками, а розетка с заземлением должны быть исправны.
• Если кабель поврежден, его должен заменить сервисный центр или квалифицированный персонал, чтобы избежать несчастного случая.
• Плита оснащена ограничителем температуры, который отключает плиту в случае чрезмерного нагрева.
• После каждого использования выключайте плиту с помощью ее управления.
• Если поверхность стекла треснет или разобьется, немедленно отключите прибор от электрической сети, чтобы избежать возможного удара током. Не используйте плиту, пока стекло не будет заменено (4.1.1).
• В случае перелива жидкости на клавиши функций плита отключается и издает звуковой сигнал (4.1.2).
• Если вы удерживаете какой-либо датчик в течение длительного времени или если какой-либо объект активирует датчики, плита отключается и издает звуковой сигнал (4.1.3).
• Не ставьте горячие емкости на датчики, вы можете обжечься, нажимая на них (4.1.3).
• Держите детей подальше, поверхности нагрева могут сильно нагреваться во время работы. Используйте систему блокировки, чтобы они не могли играть с кнопками.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями.
• Всегда находитесь рядом при приготовлении блюд или продуктов с жиром или маслом. Чрезмерное нагревание может привести к их воспламенению.
• Если плита установлена над шкафом, под ней не должны храниться легковоспламеняющиеся предметы.

Окружающая среда

Варочная панель разработана с учетом заботы об окружающей среде.

Уважение к окружающей среде. Используйте подходящую мощность для каждого режима приготовления и выбирайте посуду подходящего размера для количества приготавливаемой пищи. Когда дно посуды и диаметр зоны нагрева совпадают, передача тепла оптимальна.

По окончании приготовления, если хотите, снимите посуду и оставьте ее на том же месте, чтобы использовать накопленное остаточное тепло. Таким образом вы сэкономите энергию.

Используйте крышку, когда это возможно, чтобы уменьшить потери тепла при испарении.

Управление отходами электрических и электронных приборов.

Не выбрасывайте приборы вместе с обычными бытовыми отходами.

Сдайте вашу плиту в специальный пункт приема.

Переработка бытовой техники предотвращает негативные последствия для здоровья и окружающей среды, а также позволяет экономить энергию и ресурсы.

Для получения дополнительной информации обращайтесь в местные органы власти или в магазин, где вы приобрели плиту.

Инструкция по эксплуатации

Очень важно: внимательно прочитайте данное руководство перед использованием варочной панели.

Данное руководство составлено таким образом, чтобы тексты соответствовали соответствующим иллюстрациям.

Идентификация

Определите модель вашей варочной панели ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество и расположение элементов на вашем приборе с изображенными на иллюстрациях.

1 Установка

1.1 Распаковка. Снимите все защитные материалы. 1.2 Встраивание в мебель. Всегда учитывайте данные таблички с характеристиками (1.2.1) и размеры мебели, в которую будет встраиваться варочная панель (1.2.2, 1.2.3). Если вы не собираетесь устанавливать духовой шкаф под варочной панелью, необходимо установить защитную панель в соответствии с указанным размером (1.2.4). Приклейте поролоновую прокладку по внешнему краю варочной панели для герметизации (1.2.5). Переверните варочную панель и вставьте ее в отверстие (1.2.6). Закрепите ее на мебели с помощью четырех прилагаемых крючков (1.2.7). Не используйте несъемные материалы, такие как силикон. 1.3 Подключение к электросети. Варочная панель поставляется с кабелем питания.

С 5 проводами: а) темно-синий, б) голубой, в) коричневый, г) красный, д) зеленый/желтый. (1.3.1) Подготовлено для варочной панели 230В~. (1.3.2) Подготовлено для варочной панели 220-240В~: см. таблицу. (1.3.3) Общая мощность: варочная панель 60 см - 6,8 кВт, варочная панель >60 см - 7,8 кВт

220-240V~ Nominal switch by phases
60 cm hob 30 A
>60cm hob 34 A

Если тип подключения отличается от 220-240В~, снимите кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ Nominal switch by phases
60 cm hob 14 A
>60cm hob 16,5 A
380-415V 3N~ Nominal switch by phases
60 cm hob 11 A
>60cm hob 13 A
380-415V 2N~ Nominal switch by phases
60 cm hob 16 A
>60cm hob 19 A
This appliance is compliant with European directives 73/23/EEC and 89/336/EEC

Рекомендация: Варочная панель должна устанавливаться авторизованным установщиком, который должен следовать инструкциям и схемам производителя.

2 Использование

Для стеклокерамических варочных панелей можно использовать посуду из глины, меди или нержавеющей стали. Алюминиевая посуда не рекомендуется, так как она может оставить пятна на стекле варочной панели.

2.1 Выбор зоны нагрева. У вас есть несколько элементов, на которые можно ставить посуду. Выберите наиболее подходящий в зависимости от размера посуды.

2.2 Включение варочной панели. Нажмите и удерживайте 3 секунды, чтобы включить варочную панель; при этом активируются индикаторы различных зон нагрева.

Примечание: Для выбора функции защиты от детей активируйте или деактивируйте ее, нажав и удерживая клавишу в течение 3 секунд (2.13).

2.3 Активация элемента. Активируйте элемент, на который вы поставили посуду, нажав соответствующую клавишу (2.3.1, 2.3.2) или нажмите + (2.4.2).

Примечание: Если вы не выберете элемент в течение 5 секунд, варочная панель автоматически выключится в целях безопасности.

2.4 Выбор мощности. Отрегулируйте мощность, проведя пальцем по шкале (2.4.1) или нажимая + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ ЭЛЕМЕНТЫ

2.5 Двойной элемент, тройной элемент. После выбора мощности нажмите , и это активирует двойной элемент (2.5.1, 2.5.3). Если вы снова нажмете (2.5.2) или (2.5.4), это активирует тройной элемент. Для отмены нажмите ( , , , ).

2.6 Большая конфорка. Этот элемент можно использовать по кругу или совместно, как большую конфорку. Нажмите, чтобы активировать его, и нажмите снова, чтобы деактивировать.

Рекомендация: на моделях с галогенными элементами свет настолько яркий, что мы советуем не смотреть на него, когда он включен, без посуды.

ФУНКЦИИ ТАЙМЕРА

2.7 Установка времени L. Когда варочная панель подключена к сети, цифры на часах будут мигать и показывать 12.00 (2.7.1). Установите время с помощью клавиш +, - (2.7.2). Следуйте той же процедуре всякий раз, когда прибор отключен от сети или подача электроэнергии прервана.

Чтобы изменить время, нажмите и удерживайте клавишу в течение 5 секунд (2.7.3). Время начнет мигать, и вы услышите звуковой сигнал; установите его с помощью клавиш + -.

2.8 Выбор времени.

Модели abc: После того как элемент активирован и выбрана мощность, у вас есть 5 секунд мигания, чтобы нажать клавишу (2.8.1). Выберите нужное время, нажимая +, - (2.8.2). Через пять секунд таймер установлен, и время будет отображаться с освещенной точкой под значком таймера элемента (2.8.3). Чтобы изменить или увидеть оставшееся время, нажмите на значок таймера элемента (2.8.4). Чтобы отменить программирование, нажмите клавиши + и - одновременно (2.8.5).

Модели dfghkmo: После того как элемент активирован и выбрана мощность, нажмите клавишу + на часах. На каждом элементе появятся 00 и символ (2.8.6). Нажмите + на элементе, который нужно таймировать, и символ

будет мигать (2.8.7). Выберите время с помощью +, - на часах (2.8.8). Через 5 секунд время будет установлено, и мощность и t будут отображаться попеременно на таймируемом элементе. Когда время истечет, вы услышите звук, и o будет мигать. Чтобы отменить таймер, нажимайте на значок, пока не отобразится 00.

Примечание: Таймер автоматически выключится, если для выбора времени потребуется более 10 секунд.

Модели e: После того как элемент активирован и выбрана мощность, снова нажмите клавишу выбора элемента, который нужно таймировать, и появится символ (2.8.11). Выберите время с помощью + (2.8.12) и установите его, снова нажав клавишу таймируемого элемента (2.8.13). Мощность будет отображаться с точкой, указывающей, что элемент находится на таймере. Вы услышите звук и увидите -, чтобы указать, что время истекло (2.8.14). Нажмите любую клавишу, и звук прекратится.

Примечание: Таймер автоматически выключится, если для выбора времени потребуется более 10 секунд.

Замечания по таймеру: Если уровень мощности равен 9, максимальное время таймера составит 60 минут. В противном случае максимум составит 99 минут.

Когда время истечет, сигнал будет звучать, пока вы не нажмете любую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры, чтобы автоматически перейти к постоянной температуре.

Модели abc: Активирует элемент и выводит его на максимальную мощность. Нажмите, и на дисплее выбранного элемента появится R (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень, рекомендуется использовать уровни от 3 до 6 (2.9.2). Через пять секунд быстрый нагрев будет установлен, и на дисплее выбранного элемента появится R (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень, рекомендуется использовать уровни от 3 до 6 (2.9.2). Через пять секунд быстрый нагрев будет установлен, и R и мощность будут отображаться попеременно. После достижения максимальной температуры R исчезнет, оставив мощность постоянной. Элемент продолжит работать обычным образом. Если вы хотите

отменить быстрый нагрев, нажмите на значок запрограммированного элемента и выберите новую мощность.

Модели dfghjklmo: Выберите элемент и установите его на максимальную мощность, нажимая +, пока не отобразятся 9 и точка 9 (2.9.3). Отрегулируйте мощность, нажимая -; рекомендуются уровни от 3 до 6 (2.9.4). Через 5 секунд быстрый нагрев будет установлен, и мощность будет отображаться с точкой (2.9.5). После достижения максимальной температуры десятичная точка исчезнет, и элемент продолжит работать обычным образом. Чтобы отменить функцию, нажмите клавишу запрограммированного элемента и выберите новую мощность.

2.10 Варочные панели с регуляторами. Убедитесь, что элемент, который вы собираетесь активировать, является тем элементом, который вы хотите использовать (2.10.1). Поверните регулятор в нужное положение, и загорится индикатор включения (2.10.2), который также указывает на остаточное тепло, когда элемент выключен.

На моделях с двойными элементами или большой конфоркой поворот регулятора влево регулирует часть элемента, а поворот вправо регулирует весь элемент (2.10.3).

2.11 Выключение элемента. Выберите мощность элемента, который вы хотите выключить. 2.12 Остаточное тепло. После использования варочной панели элементы остаются горячими в течение некоторого времени, которое зависит от выбранной мощности, и на элементах, которые все еще горячие, будет отображаться H или точка. Не прикасайтесь к этим элементам, так как есть риск обжечься.

Внимание: Если подача электроэнергии прервана, при ее восстановлении значок H не будет отображаться, даже если зона нагрева горячая. Важно помнить об этом.

2.13 Функция блокировки. Для защиты от детей. Нажмите и удерживайте клавишу в течение 3 секунд, и это активирует блокировку. Чтобы разблокировать, повторите процедуру.

Рекомендации:

• Избегайте ударов посудой по стеклу. Алюминиевая посуда не рекомендуется, так как

она может оставить пятна на стекле, если только у нее нет защитного основания из нержавеющей стали.

• Нагревательные элементы не должны работать без посуды.
• Основание посуды должно быть плоским и сухим.
• Убедитесь, что диаметры посуды больше или равны диаметру используемой конфорки, и ставьте её в центр источника нагрева.
• Старайтесь не передвигать посуду, так как это может поцарапать стекло.
• Используйте прибор только для приготовления пищи. Не используйте варочную панель в качестве рабочей поверхности.
• Не наносите холодную воду непосредственно на горячую варочную панель.

Внимание: Прерывистая работа конфорок не является неисправностью. Они включаются и выключаются на более длительные или короткие периоды в зависимости от желаемой мощности.

3

Обслуживание и чистка

• Не используйте пароочиститель.
• Регулярно очищайте поверхность варочной панели после её остывания. Не используйте абразивные средства или губки. Протирайте влажной тканью с мыльной водой (3.1.1).
• Раз в неделю тщательно очищайте поверхность специальными средствами для стеклокерамических варочных панелей. Рекомендуем использовать VITRO-CLEN для очистки и ухода за вашей стеклокерамической панелью.
• Стойкие пятна можно удалить скребком для стекла (3.1.2).
• Если вы случайно прижгли сахар, сахаросодержащие продукты или пластик на панели, удалите их как можно скорее скребком, пока они ещё горячие. Если этого не сделать, могут остаться несмываемые следы.
• Используйте лезвие скребка в идеальном состоянии; замените его, если оно повреждено.

Безопасность

• Цепь питания варочной панели должна быть оснащена автоматическим выключателем с размыканием всех полюсов, расстояние между контактами которого составляет не менее 3 мм.
• Варочная панель должна быть установлена уполномоченным установщиком, который должен следовать инструкциям и схемам производителя.
• Установка должна соответствовать максимальной мощности, указанной на табличке с характеристиками, и розетка должна быть с заземлением, соответствующим нормам.
• Если кабель поврежден, его должен заменить сервисный центр или аналогичный квалифицированный персонал в целях безопасности.
• Элемент оснащен внутренним ограничителем температуры, который отключает элемент в случае перегрева варочной панели. После каждого использования выключайте элемент с помощью его регулятора.
• Если поверхность стекла треснула или разбилась, немедленно отключите прибор от сети, чтобы избежать поражения электрическим током. Не используйте варочную панель, пока стекло не будет заменено (4.1.1).
• Если на сенсорные клавиши что-либо пролилось, варочная панель остановится и издаст звуковой сигнал (4.1.2).
• Если вы слишком долго нажимаете на датчик или какой-либо предмет активирует датчики, варочная панель остановится и издаст звуковой сигнал (4.1.3).
• Не ставьте на датчики посуду с горячим дном; вы можете обжечься, нажимая на них (4.1.3).
• Держите маленьких детей подальше; нагревательные поверхности могут быть очень горячими при использовании. Используйте систему блокировки, чтобы дети не играли с элементами управления.
• Этот прибор не предназначен для использования людьми с ограниченными возможностями. Всегда находитесь рядом при приготовлении блюд или продуктов с жиром или маслом. Чрезмерный нагрев может привести к их возгоранию.
• Если варочная панель установлена над ящиком, в нем не должны храниться легковоспламеняющиеся предметы.

Окружающая среда

Варочная панель разработана с учетом защиты окружающей среды.

Будьте экологически ответственны. Используйте соответствующую мощность для каждой операции приготовления и выбирайте посуду подходящего размера для продуктов, которые вы собираетесь готовить. Передача тепла наилучшая, когда основание посуды и диаметр зоны нагрева совпадают.

После приготовления, если хотите, вы можете оставить посуду на месте, чтобы использовать накопленное остаточное тепло. Это сэкономит энергию.

По возможности используйте крышку, чтобы уменьшить потери тепла через пар.

Утилизация электрических и электронных бытовых приборов.

Не утилизируйте приборы вместе с обычными бытовыми отходами.

Сдайте варочную панель в специальный пункт сбора.

Переработка бытовых приборов позволяет избежать негативных последствий для здоровья и окружающей среды, а также позволяет экономить энергию и ресурсы.

За дополнительной информацией обращайтесь в местные органы власти или в организацию, где вы приобрели варочную панель.

Инструкция по эксплуатации

Внимание, важно: полностью прочитайте данную инструкцию по эксплуатации перед использованием варочной панели.

Данная инструкция по эксплуатации разработана таким образом, чтобы тексты были связаны с соответствующими рисунками.

Определение модели

Определите модель вашей варочной панели (a, b, c, d, e, f, g, h, i, j, k, l, m, n, o), сравнив количество и расположение зон нагрева вашего устройства с изображениями.

1

Установка

1.1 Распаковка. Удалите все защитные элементы.

1.2 Встройте устройство в шкаф. Всегда соблюдайте данные, указанные на табличке с техническими характеристиками (1.2.1), а также размеры шкафа, в который должна быть встроена варочная панель (1.2.2, 1.2.3). Если вы не устанавливаете духовой шкаф под варочной панелью, необходимо установить защиту в соответствии с указанными размерами (1.2.4). Приклейте пенополиуретановое уплотнение по внешнему краю варочной панели для обеспечения хорошей герметичности (1.2.5). Переверните варочную панель и вставьте ее в отверстие (1.2.6). Закрепите ее на шкафу с помощью четырех прилагаемых крючков (1.2.7). Не используйте съемные материалы, такие как силикон.

1.3 Подключение к электросети. Варочная панель поставляется с сетевым кабелем.

• 5 проводов: а) темно-синий, б) голубой, в) коричневый, г) красный, д) желто-зеленый (1.3.1). Подходит для варочных панелей с напряжением 230 В~ (1.3.2)
• Подходит для варочных панелей с напряжением 220-240 В~: посмотрите в таблице (1.3.3). Общая мощность: варочная панель 60 см - 6,8 кВт, варочная панель >60 см - 7,8 кВт

220-240V~ Nennströmstärke pro Phase
Kochfeld, 60 cm	30 A
Kochfeld, > 60 cm	34 A

• Если напряжение не 220-240 В~, вытащите кабель

и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ Nennstromstände pro Phase
Kochfeld, 60 cm	14 A
Kochfeld, > 60 cm	16,5 A

380-415V 3N~ Nennstromärke pro Phase
Kochfeld, 60 cm	11 A
Kochfeld, > 60 cm	13 A

380-415V 2N~ Nennstromstände pro Phase
Kochfeld, 60 cm	16 A
Kochfeld, > 60 cm	19 A

Данное устройство соответствует европейским директивам 73/23/EWG и 89/336/EWG

Рекомендация: Установка варочной панели должна производиться авторизованным установщиком, который следует инструкциям и указаниям производителя.

Использование

Для стеклокерамических варочных панелей подходят емкости из глины, меди или нержавеющей стали. Не рекомендуется использовать алюминиевые емкости, так как они могут оставлять пятна на стеклянной поверхности варочной панели.

2.1 Выберите уровень мощности. Доступны различные зоны нагрева, на которые можно ставить емкости. Используйте ту зону, которая лучше всего подходит по размеру для конкретной емкости. 2.2 Включение варочной панели. Нажмите и удерживайте [0] в течение 3 секунд, чтобы включить варочную панель. Активируются нули различных уровней мощности.

Примечание: Чтобы выбрать, активирована ли блокировка от детей, отключите ее, удерживая кнопку нажатой в течение 3 секунд (2.13).

2.3 Активация зоны нагрева. Активируйте зону нагрева, на которую вы поставили емкость, нажав соответствующую кнопку

(2.4.2)

Примечание: Если для выбора зоны нагрева вам требуется более 5 секунд, варочная панель автоматически отключится в целях безопасности.

2.4 Выбор мощности. Установите мощность, проведя пальцем по полосе (2.4.1) или нажимая + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ ЗОНЫ НАГРЕВА

2.5 Двойная зона нагрева, тройная зона нагрева. После выбора мощности нажмите для активации двойной зоны нагрева (2.5.1, 2.5.3). При повторном нажатии (2.5.2) или (2.5.4) активируется тройная зона нагрева. Для отключения нажмите ( , , , ).

2.6 Зона для противня. Эту зону нагрева можно использовать по отдельности или вместе как зону для противня. Нажмите для активации и еще раз для деактивации.

Рекомендация: На моделях с галогенными зонами нагрева свет настолько интенсивный, что рекомендуется не смотреть прямо на свет, когда прибор работает без посуды.

ФУНКЦИИ ВРЕМЕНИ

2.7 Установка времени. При подключении варочной панели цифры часов мигают и показывают 12:00 (2.7.1). Установите время с помощью кнопок +, - (2.7.2). Действуйте так же, если прибор отключается или происходит отключение электроэнергии.

Чтобы изменить время, нажмите и удерживайте кнопку (2.7.3) в течение 5 секунд. Индикация часов начнет мигать, и вы услышите звуковой сигнал. Установите время с помощью кнопок +, -.

2.8 Выбор времени.

Модели abc: После активации зоны нагрева и выбора мощности у вас есть 5 секунд (индикация мигает), чтобы нажать кнопку (2.8.1). Выберите необходимое время, нажимая + (2.8.2). Через пять секунд время будет установлено, и будут видны время и светящаяся точка под символом зоны нагрева с таймером (2.8.3). Для корректировки или

просмотра оставшегося времени нажмите на символ зоны нагрева с таймером (2.8.4). Чтобы удалить программирование, одновременно нажмите кнопки +, (2.8.5).

Модели dfghkmo: После активации зоны нагрева и выбора мощности нажмите кнопку + над часами. Появится 00, а также на каждой зоне нагрева (2.8.6). Нажмите для управления временем зоны нагрева. Индикация мигает (2.8.7). Выберите время с помощью +, над часами (2.8.8). Через 5 секунд время установлено, и попеременно отображается мощность и на зоне нагрева с таймером. По истечении времени раздается звуковой сигнал и мигает 00. Чтобы отменить таймер, нажимайте - на символе , пока не появится 00.

Примечание: Таймер автоматически отключается, если для выбора времени требуется более 10 секунд.

Модель e: После активации зоны нагрева и выбора мощности снова нажмите кнопку для выбора зоны нагрева, которую нужно установить по времени. Появится (2.8.11). Установите время с помощью +, (2.8.12) и подтвердите повторным нажатием кнопки зоны нагрева с таймером (2.8.13). Мощность отображается точкой, указывающей, что зона нагрева управляется по времени. Звуковой сигнал и индикация - указывают на окончание времени (2.8.14). Нажмите любую кнопку, чтобы отключить звуковой сигнал.

Примечание: Таймер автоматически отключается, если для выбора времени требуется более 10 секунд.

Примечания к таймеру: При уровне мощности 9 максимальное время управления составляет 60 минут. При других уровнях мощности максимальное время может составлять 99 минут.

По окончании времени звучит сигнал, если не нажата ни одна кнопка.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Максимальная температура достигается быстро, чтобы автоматически перейти к рабочей температуре.

Модели abc: Активируйте конфорку и установите максимальную мощность. Нажмите |D. На дисплее выбранной конфорки появится (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень. Рекомендуется, чтобы он был между уровнем 3

и 6 (2.9.2). Через пять секунд быстрый нагрев установлен, и на дисплее выбранной конфорки появится (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень. Рекомендуется, чтобы он был между уровнем 3 и 6 (2.9.2). Через пять секунд быстрый нагрев установлен, и появится R, а также альтернативно мощность. Когда максимальная температура достигнута, она исчезает, при этом рабочая мощность сохраняется. Конфорка продолжает работать обычным образом. Если вы хотите отменить быстрый нагрев, нажмите символ запрограммированной конфорки и выберите новую мощность.

Модели dfghjklmo: Выберите конфорку и установите ее на максимальную мощность, нажимая +, пока не появятся 9 и точка 9 (2.9.3). Отрегулируйте мощность, нажимая -. Рекомендуются уровни от 3 до 6 (2.9.4). Через 5 секунд быстрый нагрев установлен, и отображается мощность, за которой следует точка (2.9.5). Когда максимальная температура достигнута, десятичная точка исчезает, и конфорка продолжает работать обычным образом. Чтобы удалить эту функцию, нажмите кнопку запрограммированной конфорки и выберите новую мощность.

2.10 Стеклокерамика с управлением. Убедитесь, что конфорка, которую вы используете, соответствует той, которую вы хотите использовать (2.10.1). Поверните регулятор в нужное положение. Загорится контрольная лампа (2.10.2), которая также показывает остаточное тепло, когда конфорка выключается.

В моделях с двойной зоной или зоной для сковороды поворот регулятора влево устанавливает часть конфорки. Поворот регулятора вправо устанавливает всю конфорку (2.10.3).

2.11 Выключение конфорки. Выберите мощность конфорки, которую вы хотите выключить. 2.12 Остаточное тепло. После использования варочной панели конфорки остаются горячими некоторое время. Это зависит от выбранной мощности. На еще горячих конфорках виден символ H или точка. Не прикасайтесь к этим конфоркам. Существует опасность ожога.

Внимание: при повторном отключении электроэнергии после повторного включения индикатор H не отображается, хотя зона нагрева может быть еще горячей. Помните об этом.

2.13 Блокировка от детей.

Для предотвращения манипуляций детьми предусмотрена защитная блокировка. Удерживайте кнопку в течение 3 секунд, чтобы активировать блокировку. Для разблокировки выполните те же действия.

Рекомендации:

• Избегайте ударов посуды о стекло. Алюминиевая посуда не рекомендуется, так как на стекле могут появиться пятна, если только посуда не оснащена защитой из нержавеющей стали. Зоны нагрева не должны работать без посуды.
• Дно посуды должно быть плоским и сухим.
• Убедитесь, что диаметр посуды больше или равен диаметру используемой зоны нагрева, и ставьте ее в центр зоны. Старайтесь не перемещать посуду. В противном случае на стекле могут появиться царапины.
• Используйте прибор только для приготовления пищи. Не используйте варочную панель в качестве рабочего стола. Не лейте холодную воду непосредственно на варочную панель, когда зоны нагрева горячие.

Внимание: прерывания во время работы на уровнях мощности не являются неисправностью. В зависимости от желаемой мощности работа происходит с интервалами, в течение которых прибор включается и выключается на более или менее длительное время.

3

Уход и очистка

• Не используйте пароочиститель.
• Очищайте зоны нагрева часто и только когда они остыли. Не используйте средства или губки, которые могут поцарапать поверхность. Очищайте поверхность влажной тканью с мыльной водой (3.1.1).
• Проводите тщательную очистку один раз в неделю с использованием специальных средств для стеклокерамики. Мы рекомендуем

Вам для очистки и ухода за стеклокерамикой средство VITRO-CLEN.

• Сильные липкие загрязнения удаляются скребком для стекла (3.1.2).
• Если сахар, сладкие продукты или пластик случайно пригорели к варочной поверхности, удалите их как можно быстрее скребком, пока они еще теплые. Если не удалить сразу, могут остаться стойкие пятна.
• Используйте лезвие скребка только в исправном состоянии и заменяйте его при обнаружении износа.

4

Безопасность

• Электрическая цепь, питающая варочную панель, должна быть оснащена всеполюсным выключателем с расстоянием между контактами не менее 3 мм.
• Установка варочной панели должна выполняться авторизованным установщиком, который следует инструкциям и указаниям производителя.
• Установка должна быть рассчитана в соответствии с максимальной мощностью, указанной на заводской табличке, а розетка с заземлением должна соответствовать нормативам.
• Если шнур питания поврежден, его должен заменить ваш сервисный центр или аналогичный квалифицированный персонал, чтобы избежать опасности. Зона нагрева оснащена внутренним ограничителем температуры, который отключает зону нагрева в случае чрезмерного перегрева варочной панели.
• Выключайте зону нагрева после каждого использования с помощью ее управления.
• Если стеклянная поверхность поцарапана или имеет трещины, немедленно отключите прибор, чтобы избежать возможного поражения электрическим током. Не используйте панель до замены стекла (4.1.1).
• При переливании пищи на клавиши управления варочная панель останавливается, и вы слышите звуковой сигнал (4.1.2).
• Если вы слишком долго удерживаете датчик или предмет активирует датчики, варочная панель выключается, и вы слышите звуковой сигнал (4.1.3).
• Не ставьте на датчики емкости с нагретым дном; при нажатии на них существует опасность ожога (4.1.3).
• Не оставляйте детей без присмотра рядом с прибором. Нагревательные поверхности во время работы могут сильно нагреваться. Используйте блокировку от детей, чтобы они не могли играть с органами управления.
• Данный прибор не предназначен для использования лицами с ограниченными умственными способностями.
• При приготовлении блюд с использованием жира или масла всегда находитесь рядом с прибором. Чрезмерный нагрев может привести к их воспламенению.
• Если варочная панель установлена над выдвижным ящиком, не храните в нем легковоспламеняющиеся предметы.

Экология

Варочная панель разработана с учетом требований охраны окружающей среды.

Помните об окружающей среде. Всегда готовьте при соответствующей мощности и используйте посуду, подходящую по размеру для количества приготавливаемой пищи. Если дно посуды и диаметр конфорки совпадают, передача тепла оптимальна. По окончании приготовления вы можете оставить посуду на том же месте, чтобы использовать остаточное тепло. Так вы экономите энергию.

По возможности всегда используйте крышку, чтобы уменьшить потери тепла из-за испарения.

Обращение с отходами электрического и электронного оборудования.

Не выбрасывайте прибор вместе с бытовым мусором.

Сдайте панель в центр утилизации. Утилизация бытовых электроприборов предотвращает негативное воздействие на здоровье и окружающую среду, а также способствует экономии энергии и ресурсов.

За дополнительной информацией обращайтесь в местные органы власти или в магазин, где вы приобрели панель.

Инструкция по эксплуатации

Очень важно: перед использованием варочной панели внимательно прочитайте данное руководство.

Данное руководство составлено таким образом, что тексты относятся к соответствующим рисункам.

Номер модели

Определите, какая модель варочной панели у вас ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество конфорок и их расположение на вашей панели с изображениями.

1 Установка

1.1 Распаковка. Удалите все защитные материалы.

1.2 Встраивание в мебель. Всегда учитывайте данные, указанные на табличке с техническими характеристиками (1.2.1), и размеры кухонного шкафа, в который вы будете встраивать варочную панель (1.2.2, 1.2.3). Если вы не устанавливаете духовой шкаф под варочной панелью, необходимо установить защитную пластину в соответствии с указанными размерами (1.2.4). Приклейте пенополиуретановую прокладку по краю варочной панели, чтобы обеспечить полную герметичность соединения (1.2.5). Переверните варочную панель и поместите ее в проем (1.2.6). Закрепите варочную панель на мебели с помощью четырех прилагаемых зажимов (1.2.7). Не используйте несъемные материалы, такие как силикон.

1.3 Подключение к электросети. Панель поставляется с кабелем питания.

• С 5 проводами: a) темно-синий, b) светло-синий, c) коричневый, d) красный, e) желто-зеленый. (1.3.1)
• Подходит для варочной панели 230В~. (1.3.2)
• Подходит для варочной панели 220-230В~, обратитесь к таблице. (1.3.3)
• Общая мощность: варочная панель 60 см 6,8 кВт, варочная панель > 60 см 7,8 кВт

220-240В~ Номинальный ток в фазах

Варочная панель 60 см B0 A

Варочная панель >60 см 34 A

• Если тип подключения отличается от 220-240 В~, отсоедините кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ Nominate st. in fases

Kookplaat van 60 cm 14 A

Kookplaat >60cm 16,5 A

380-415V 3N~ Nominate st. in fases

Kookplaat van 60 cm 11 A

Kookplaat >60cm 13 A

380-415V 2N~ Nominate st. in fases
Kookplaat van 60 cm	16 A
Kookplaat >60cm 19 A

Данное устройство соответствует европейским директивам 73/23/ЕЭС и 89/336/ЕЭС.

Рекомендация: Установка варочной панели должна выполняться авторизованным установщиком с соблюдением инструкций и схем производителя.

Использование

На стеклокерамической варочной панели можно использовать посуду из керамики, меди и нержавеющей стали. Не рекомендуется использовать алюминиевую посуду, так как она может оставлять пятна на стекле варочной панели.

2.1 Выбор зоны нагрева. В вашем распоряжении имеются различные конфорки для размещения посуды. Выберите конфорку, наиболее подходящую по размеру для вашей посуды. 2.2 Включение варочной панели. Нажмите и удерживайте кнопку ① в течение 3 секунд, чтобы включить варочную панель; при этом активируются индикаторы различных зон нагрева.

Примечание: Чтобы выключить варочную панель, когда включена защита от детей, нажмите и удерживайте кнопку (2.13) в течение 3 секунд, чтобы отключить эту защиту.

2.3 Включение конфорки. Включите конфорку, на которую вы поставили посуду, нажав на соответствующую кнопку (2.4.2).

Примечание: Если вы ждете более 5 секунд перед включением конфорки, сработает защита, и варочная панель автоматически выключится. 2.4 Выбор мощности. Установите мощность, проведя пальцем по ползунку (2.4.1) или нажимая на + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка.

После выбора мощности нажмите на кнопку, чтобы включить двойную конфорку (2.5.1, 2.5.3). Если вы снова нажмете на кнопку (2.5.2) или (2.5.4), включится тройная конфорка. Для отмены нажмите на кнопки ( , , , ).

2.6 Овальная конфорка. Эту конфорку можно использовать как круглую

или комбинировать как овальную конфорку. Нажмите на кнопку, чтобы включить эту функцию, и нажмите снова, чтобы выключить ее.

Рекомендация: В моделях с галогенными конфорками свет настолько интенсивный, что рекомендуется не смотреть на него долго, когда они включены и на них стоит посуда.

ФУНКЦИИ ТАЙМЕРА

2.7 Установка времени. При подключении варочной панели цифры часов мигают и показывают 12:00 (2.7.1). Установите время с помощью клавиш +, - (2.7.2). Повторяйте эту операцию каждый раз, когда варочная панель отключается от сети или после сбоя питания.

Чтобы изменить время, нажмите и удерживайте клавишу (2.7.3) в течение 5 секунд. Индикация времени начнет мигать, и вы услышите звуковой сигнал; отрегулируйте время с помощью клавиш +, -.

2.8 Выбор времени.

Модели abc: После включения конфорки и выбора мощности у вас есть 5 секунд, чтобы нажать мигающую клавишу (2.8.1). Выберите необходимое время, нажимая +, (2.8.2). Через 5 секунд время будет установлено, и вы увидите время и светящуюся точку под значком запрограммированной конфорки (2.8.3). Чтобы изменить время или посмотреть оставшееся

время, нажмите на значок запрограммированной конфорки (2.8.4). Чтобы отменить настройку таймера, нажмите одновременно на клавиши + (2.8.5).

Модели dfghkmo: После включения конфорки и выбора мощности нажмите клавишу + над часами. На каждой конфорке отобразится 00 и - (2.8.6). Нажмите + на той конфорке, для которой нужно установить время, и оно начнет мигать (2.8.7). Выберите время с помощью + над часами (2.8.8). Через 5 секунд время будет установлено, и на запрограммированной конфорке будет попеременно отображаться мощность и время. Когда время истечет, вы услышите звуковой сигнал, и 00 начнет мигать. Чтобы отменить настройку таймера, нажимайте на значок до тех пор, пока не отобразится 00.

Примечание: Таймер автоматически выключится, если при выборе времени вы будете ждать более 10 секунд.

Модели e: После включения конфорки и выбора мощности снова нажмите клавишу выбора программируемой конфорки, и появится - (2.8.11). Выберите время с помощью +, - (2.8.12) и подтвердите, снова нажав клавишу запрограммированной конфорки (2.8.13). Мощность будет отображаться с точкой рядом, что указывает на то, что конфорка запрограммирована. Звуковой сигнал и отображение - укажут на окончание времени (2.8.14). Нажмите любую клавишу, и звуковой сигнал отключится.

Примечание: Таймер автоматически выключится, если при выборе времени вы будете ждать более 10 секунд.

Рекомендации по использованию таймера:

Когда уровень мощности равен 9, максимально устанавливаемое время составит 60 минут. При другом уровне оно составит 99 минут.

По окончании времени будет звучать сигнал тревоги до тех пор, пока не будет нажата какая-либо клавиша.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры и затем автоматически поддерживает заданную температуру.

Модели abc: Включите конфорку

и переместите ползунок на максимальную мощность. Нажмите, и на дисплее выбранной конфорки появится R (2.9.1). У вас есть 5 секунд, чтобы установить желаемый уровень; рекомендуется выбирать уровень между 3 и 6 (2.9.2). Функция быстрого нагрева фиксируется через пять секунд, и попеременно будут отображаться R и мощность. Когда будет достигнута максимальная температура, R исчезнет, и будет отображаться установленная фиксированная мощность. Конфорка будет работать обычным образом. Чтобы отменить функцию быстрого нагрева, нажмите на значок запрограммированной конфорки и выберите новую мощность.

Модели dfghkmo: Выберите конфорку и установите максимальную мощность, нажимая +, пока не увидите 9 с точкой (2.9.3). Установите мощность, нажимая —; рекомендуется выбирать уровень между 3 и 6 (2.9.4). Функция быстрого нагрева фиксируется через 5 секунд, после чего мощность будет отображаться с точкой после нее (2.9.5). После достижения максимальной температуры десятичная точка исчезнет, и конфорка будет работать обычным образом. Чтобы отключить функцию, нажмите на запрограммированную конфорку и выберите новую мощность.

2.10 Стеклокерамические варочные панели с поворотными ручками.

Убедитесь, что конфорка, которую вы хотите включить, соответствует той, которую вы собираетесь использовать (2.10.1). Поверните ручку в нужное положение, и загорится контрольная лампа (2.10.2); это индикация как работы конфорки, так и остаточного тепла после ее выключения.

На моделях с двойной или овальной конфоркой часть конфорки включается поворотом ручки влево, а вся конфорка включается поворотом ручки вправо (2.10.3).

2.11 Выключение конфорки. Выберите мощность 0 для конфорки, которую хотите выключить.

2.12 Остаточное тепло. После использования варочной панели конфорки остаются горячими в течение периода, зависящего от выбранной мощности, и на конфорках, которые еще горячие, будет отображаться H или точка. Не прикасайтесь к этим конфоркам, вы можете обжечься.

Внимание: При сбое электропитания после его устранения H больше не будет отображаться, даже если зона нагрева еще горячая. Учитывайте это.

2.13 Функция блокировки. Убедитесь, что прикосновения детей не имеют последствий. Удерживайте кнопку в течение 3 секунд, и вы включите функцию блокировки. Чтобы снять блокировку, повторите это действие.

Рекомендации:

Следите за тем, чтобы не ударять посудой о стеклокерамическую поверхность. Не рекомендуется использовать алюминиевую посуду, так как она может оставлять пятна на стеклокерамике, если только дно не имеет защитного покрытия из нержавеющей стали. Не включайте конфорки без посуды. Дно посуды должно быть плоским и сухим. Убедитесь, что диаметр посуды больше или равен диаметру конфорки, и ставьте посуду точно в центр конфорки. Не сдвигайте посуду, так как это может привести к появлению царапин на стеклокерамике. Используйте прибор только для приготовления пищи. Не используйте варочную панель в качестве рабочей поверхности. Не лейте холодную воду непосредственно на горячую поверхность.

Внимание: прерывания в работе конфорок не являются дефектом. Они включаются и выключаются на более или менее длительные периоды в зависимости от выбранной мощности.

3

Обслуживание и чистка

• Не используйте пароочиститель. Часто очищайте поверхность варочной панели после того, как она остынет. Не используйте абразивные средства или абразивные губки. Для очистки используйте ткань, смоченную водой с мылом (3.1.1). Тщательно очищайте панель один раз в неделю

средствами, специально предназначенными для стеклокерамических панелей. Мы рекомендуем использовать VITRO-CLEN для очистки и ухода за стеклокерамической панелью.

• Сильные загрязнения удаляйте скребком для стекла (3.1.2).
• Если сахар, сахаросодержащие продукты или пластик случайно пригорели к поверхности, удалите их как можно быстрее скребком, пока они еще горячие. В противном случае останутся постоянные пятна.
• Лезвие скребка должно быть в идеальном состоянии; замените его при обнаружении дефектов.

4

Безопасность

• Сеть электропитания, питающая варочную панель, должна быть оснащена всеполюсным выключателем с расстоянием между контактами не менее 3 мм.
• Установка варочной панели должна выполняться авторизованным установщиком с соблюдением инструкций и схем производителя.
• Установка должна соответствовать максимальной мощности, указанной на табличке с данными изделия, а розетка должна быть заземлена в соответствии с действующими нормами.
• Если кабель поврежден, его необходимо заменить в сервисном отделе или квалифицированным персоналом, чтобы избежать опасности.
• Варочная поверхность оснащена ограничителем температуры, который отключает варочную поверхность, когда она становится слишком горячей.
• После каждого использования выключайте варочную поверхность соответствующей кнопкой.
• Если на поверхности стеклокерамической плиты появляются трещины или она разбивается, немедленно отключите электропитание прибора, чтобы избежать возможного удара электрическим током. Не используйте плиту до замены стеклокерамики (4.1.1).
• Если на сенсорные кнопки управления плиты попадает пища или жидкость, раздается звуковой сигнал и загорается индикатор (4.1.2).

Если вы слишком долго удерживаете сенсор или он активируется каким-либо предметом, плита отключится и раздастся звуковой сигнал (4.1.3).

• Не ставьте кастрюли с горячим дном на сенсорные кнопки; при прикосновении к ним можно обжечься (4.1.3).
• Держите маленьких детей подальше; нагревательные поверхности могут сильно нагреваться во время работы. Используйте блокировку, чтобы дети не могли играть с элементами управления.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями.
• Всегда находитесь рядом, когда готовите блюда с жиром или маслом. При перегреве они могут воспламениться.
• Если плита установлена над ящиком, не храните в нем легковоспламеняющиеся предметы.

Окружающая среда

При разработке варочной поверхности учитывалась защита окружающей среды.

Уважайте окружающую среду. Используйте правильную мощность для каждого приготовления и выбирайте кастрюли, размер которых соответствует количеству приготавливаемой пищи. Передача тепла оптимальна, когда дно кастрюли и диаметр конфорки имеют одинаковый размер.

Уважайте окружающую среду. Используйте правильную мощность для каждого приготовления и выбирайте кастрюли, размер которых соответствует количеству продуктов, которые будут готовиться. Теплопередача оптимальна, когда дно кастрюли и диаметр зоны нагрева имеют одинаковый размер.

В конце приготовления, если хотите, можно оставить кастрюлю на том же месте, чтобы использовать накопленное остаточное тепло. Таким образом вы сэкономите энергию.

По возможности всегда используйте крышку, чтобы предотвратить потери тепла из-за испарения.

Утилизация электрических и электронных отходов.

Не выбрасывайте эти приборы вместе с обычными бытовыми отходами. Сдайте вашу варочную панель в специальный пункт сбора. Благодаря переработке бытовых приборов предотвращаются негативные последствия для здоровья и окружающей среды, а также экономятся энергия и деньги.

Для получения дополнительной информации свяжитесь с местными властями или с магазином, где вы купили варочную панель.

Руководство по эксплуатации

Очень важно: полностью прочтите это руководство перед началом использования плиты

Это руководство составлено таким образом, что тексты относятся к соответствующим рисункам.

Идентификация

Определите модель вашей плиты ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив расположение конфорок вашего прибора с прибором, изображенным на рисунке.

1 Установка

1.1 Распаковка. Удалите все детали упаковки.

1.2 Встройте плиту в кухонную мебель. Всегда учитывайте характеристики плиты (1.2.1), а также размеры кухонной мебели, в которую будет встраиваться плита (1.2.2, 1.2.3). Если вы не будете устанавливать под плитой духовку, то должны поместить защитную пластину в соответствии с указанными размерами (1.2.4). Нанесите на внешние края плиты полосы изоляционного материала для обеспечения хорошей герметичности (1.2.5). Переверните плиту и поместите ее в вырез (1.2.6). Закрепите плиту в кухонной мебели с помощью прилагаемых скоб (1.2.7). Не используйте материалы, которые невозможно удалить, такие как силикон. 1.3. Подключение к сети электроснабжения. Плита поставляется с кабелем питания.

• Цвета проводов: а) темно-синий, б) голубой, в) коричневый, г) красный, д) зелено-желтый. (1.3.1)
• Годен для плиты 230В~. (1.3.2)
• Точный тип плиты 220-240В~: смотри таблицу. (1.3.3)
• Общая мощность: плита 60 см 6,8 кВт, плита >60 см 7,8 кВт

220-240V~	Вн. Нominьno Фазам
ПлITA 60 cm	30 A
ПлITA >60 cm	34 A

• Если тип подключения равен 220-240В~, отключи кабель и подключи в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ BH. HOMINAл NO Фазам

ПЛNTа 60 cm 14 A

ПЛNTа >60 cm 16,5 A

380-415V 3N~ BH. HOMINAл NO Фазам

ПЛNTа 60 cm 11 A

ПЛNTа >60 cm 13 A

380-415V 2N~ BH. HOMINAл NO Фазам

ПЛNTа 60 cm 16 A

ПЛNTа >60 cm 19 A

Этот аппарат соответствует европейским директивам 73/23/CEE и 89/336/CEE

Рекомендация: Установка плиты должна производиться специалистом, который осуществит её в соответствии с инструкциями и схемами производителя.

Использование

Если плита изготовлена из стеклокерамики, то может быть использована посуда из чугуна, меди или нержавеющей стали. Не рекомендуется использовать алюминиевую посуду, так как она может оставить следы на стеклянной поверхности плиты.

2.1 Выбор зоны варки. В твоём распоряжении имеется несколько конфорок, на которые можно поместить посуду. Выбери наиболее подходящую их в соответствии с размером посуды. 2.2 Включение плиты. Нажми, удерживая в течение 3 секунд клавишу и дотронувшись, чтобы включить плиту; активируются значки разных точек готовки.

Примечание: Для отключения системы блокировки, не позволяющей детям пользоваться плитой, нажми, удерживая в течение 3 секунд клавишу (2.13)

2.3 Включение конфорки. Включи конфорку, на которую поставишь посуду, путём нажатия на соответствующую клавишу (2.3.1, 2.3.2). Или нажми на + (2.4.2)

Примечание: Если будешь выбирать более 5 секунд, на какую клавишу следует нажать, плита автоматически отключится в целях безопасности. 2.4 Выбор мощности. Установи её, скользя пальцем по шкале (2.4.1) или нажимая на + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка.

Выбрав мощность, нажми на , и включится двойная конфорка (2.5.1., 2.5.3). Если нажать снова (2.5.2) или (2.5.4), включится тройная конфорка. Для отключения нажми ( , , , , ).

2.6 Конфорка-тостер. Эту конфорку ты

Модель используется по кругу UIN совместно в качестве конфорочной источника.

Нажми на кнопку, чтобы включить её, и нажми ещё раз, чтобы выключить.

Рекомендация: В моделях плит с галогенными конфорками свет настолько яркий, что не рекомендуется пристально смотреть на зажженную конфорку, если на ней нет посуды.

ФУНКЦИИ ВРЕМЕНИ

2.7 Установка времени. После включения плиты цифры часов начинают мигать, затем покажут время 12:00 (2.7.1). Установи время, нажимая на клавиши + и - (2.7.2). Повторяй эту операцию каждый раз, когда плита отключается, или когда прекратится подача электроэнергии.

Чтобы изменить время, нажми и удерживай в течение 5 секунд клавишу (2.7.3). Цифры начнут мигать, и ты услышишь сигнал. Скорректируй время при помощи клавиш + и -.

2.8 Выбор времени

Модель: Как только включена плита и выбрана мощность, в твоем распоряжении имеется 5 секунд мигания, чтобы нажать на клавишу (2.8.1). Выбери необходимое время, нажимая клавиши + и - (2.8.2). Через пять секунд время установится, его можно видеть, а полка с запрограммированной конфоркой появится светящаяся точка (2.8.3). Чтобы изменить время или увидеть, сколько его осталось, нажми на иконку запрограммированной конфорки (2.8.4). Чтобы аннулировать

программу, нажми одновременно на клавиши + и - (2.8.5).

Модель dfghkmo: Как только включена конфорка и выбрана мощность, нажми на клавишу + на часах. Появится 00 и знак t на каждой конфорке (2.8.6). Нажми на + конфорки, которую надо запрограммировать, и начнет мигать (2.8.7). Выбери время при помощи + на часах. (2.8.8). Через пять секунд время установится, можно будет увидеть попеременно величину мощности и t на запрограммированной конфорке. По окончании времени раздается звуковой сигнал и начнет мигать 00. Чтобы аннулировать программу, нажми на - на иконке и держи до тех пор, пока не появится 00.

Примечание: Таймер погаснет автоматически, если будем выбирать время более 10 секунд.

Модель e: Как только включена конфорка и выбрана мощность, нажми вновь на клавишу выбора конфорки, которую следует запрограммировать, и появится знак (2.8.11). Выбери время при помощи + (2.8.12) и установи его, нажимая снова на клавишу программируемой конфорки. (2.8.13). Мощность высветится в виде точки, это означает, что конфорка запрограммирована. Звуковой сигнал и знак. Крепунд предупреждает, что время - закончилось (2.8.14). Нажми на любую клавишу, и звуковой сигнал прекратится.

Примечание: Таймер погаснет автоматически, если будешь выбирать время более 10 секунд.

Соображения относительно программирования:

Если уровень мощности составляет 9, то максимальное время программирования должно равняться 60 мин. Если уровень мощности 1, то максимальная величина может составлять 99 мин.

Кaтoлькoвpeмя зaкoнчитcя пpoзвyчит cигнaл, ecли ты нe нaжмeшь ни нa кaкую клaвишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры, чтобы автоматически перейти к поддерживаемой температуре готовки.

Модель ABC: включи конфорку на максимальную мощность. Как только на дисплее появится знак (2.9.1). В твоем распоряжении имеется секундная пауза, чтобы выбрать желаемый уровень; рекомендуется, чтобы

он был между значениями 3 и 6 (2.9.2). Через пять секунд установится быстрый нагрев и обозначится переменной мощностью. Как только будет достигнута максимальная температура, исчезнет знак и останется поддерживаемая мощность готовки. Конфорка продолжит функционировать в обычном режиме. Если же хочешь остановить быстрый нагрев, нажми на конфорку запрограммированную и выбери новую мощность. Модель dfghjklmo: выбери конфорку и включи ее на максимальную мощность для этого нажми на 1 до тех пор, пока не появится знак (2.9.3). Регулируя мощность, нажимай - рекомендуются уровни от 3 до 6 (2.9.4). Через 5 секунд установится быстрый нагрев и будет видно значение мощности, а за ним - тока. (2.9.5). Как только будет достигнута максимальная температура, цифра тока исчезнет и конфорка продолжит функционировать в обычном режиме. Для прекращения функционирования нажми на клавишу запрограммированной конфорки и выбери новую мощность. 2.10 Плита с сравнением. Убедись в том, что конфорка, которую ты будешь включать, соответствует той, которую ты хочешь использовать. (2.10.1). Поверни выключатель в желаемом направлении и зажжется индикатор функционирования (2.10.2), который также показывает остаточное тепло, когда конфорка выключена. В моделях с двойной конфоркой или конфоркой-источником поворот выключателя влево регулирует часть конфорки, а при повороте выключателя вправо регулируется конфорка (2.10.3). 2.11 Выключение конфорки. Выбери мощность 0 конфорки, которую хочешь погасить. 2.12 Остаточное тепло. После окончания использования плиты конфорки остаются нагретыми в течение некоторого времени, которое зависит от величины выбранной мощности, появится знак или точка на других конфорках. Не прикасайся к этим конфоркам во избежание получения ожогов. Внимание: Если вдруг отключится подача электроэнергии, то после ее возобновления указатель не появится, хотя она на готовке еще будет оставаться горячей. Имей в виду это обстоятельство. 2.13 Функция блокировки. Для избежания пользования плитой детьми. Нажми и удерживай в течение 3 секунд клавишу . Этим самым ты

активируешь блокировку. Для снятия блокировки повтори эти операции.

Рекомендации:

Не используйте алюминиевую посуду на стеклокерамической поверхности. Алюминиевая посуда не рекомендуется к использованию, так как она может оставить пятна на стеклокерамической поверхности. Исключение составляет алюминиевая посуда с утолщённым защитным слоем дна, изготовленным из нержавеющей стали. Нагретые конфорки не должны функционировать, если на них нет посуды. Посуда должна быть ровной и сухой. Следите за тем, чтобы диаметр посуды был больше или таким же, как диаметр конфорки, которую ты собираешься использовать. Ставь посуду по центру конфорки. Старайся не двигать посуду, так как могут остаться царапины на стекле. Используй аппарат исключительно для приготовления пищи. Не используй плиту в качестве своего рабочего стола. Не наливай холодную воду непосредственно на плиту, если она находится в нагретом состоянии.

Внимание: Прерывистое функционирование зон готовки не означает, что случилась авария. Конфорки функционируют в течение более или менее продолжительных периодов, зажжённых или погашенных, в зависимости от выбранной мощности.

Содержание пуха

Не используй проволочные чистящие средства. Часто чисти поверхность своей плиты, когда она остынет. Не используй абразивных продуктов чистки и таких же губок. Чисти при помощи влажной ткани с мыльной водой. (3.1.1). Раз в неделю проводи тщательную чистку плиты при помощи специальных продуктов для изделий из стеклокерамики. Рекомендуем продукт ВИТРО-КЛИН для чистки и лучшей сохранности стеклокерамической плиты.

Сильно приставшая грязь удаляется при помощи стеклянного скребка (3.1.2). - Если по неосторожности на раскалённой поверхности плиты сгорит сахар, засахаренные продукты или изделия из пластика, удали их как можно скорее при помощи скребка с ещё раскалённой поверхности плиты. Если этого не сделать, то пятна могут остаться навсегда.

Безопасность

Сеть электропитания, питающая плиту, должна быть оборудована однополюсным рубильником, контакты которого должны быть расположены на расстоянии не менее 3 мм друг от друга. Установка плиты должна осуществляться специалистом, который выполнит её в соответствии с инструкциями и схемами производителя. Установка должна быть осуществлена с учётом максимальной мощности, указанной на этикетке характеристик, а розетка должна быть обязательно заземлена. Если кабель окажется повреждённым, его следует заменить во время обслуживания после продажи или любым квалифицированным специалистом во избежание опасности. Конфорка оборудована ограничителем внутренней температуры, который отключает конфорку, если плита слишком нагревается. После каждого использования отключайте плиту с помощью выключателя. Если на стеклянной поверхности плиты появятся трещины или она сломается, немедленно отключите аппарат от сети электропитания во избежание электрошока. Не используйте плиту до тех пор, пока не будет заменена её стеклянная поверхность (4.1.1). В случае, если на клавишу управления прольётся жидкость, плита выключится, издав звуковой сигнал (4.1.2). Если ты нажмёшь на какой-либо из сенсоров долгое время или же какой-то предмет активирует сенсоры, плита выключится, издав звуковой сигнал (4.1.3).

Не ставь посуду с нагретым дном на сенсоры, так как ты можешь обжечься при нажатии на них (4.1.3). Не допускай маленьких детей к нагретой плите, так как поверхности конфорок могут сильно нагреться во время функционирования. Используй систему блокировки, чтобы дети не могли играть с выключателями. Этот аппарат не рассчитан на использование людьми с ограниченными способностями. Всегда находись поблизости во время приготовления пищи с использованием жира или масла. Чрезмерное тепло может спровоцировать их возгорание. Если плита установлена поверх какого-либо шкафа, в нём не должны храниться возгораемые предметы.

Окружающая среда

Плита сконструирована с учётом сохранения окружающей среды.

Относись с уважением к окружающей среде. Используй мощность, соответствующую каждой готовке, и выбирай посуду, размеры которой соответствуют количеству пищи, которую собираешься готовить. Когда дно посуды и диаметр зоны готовки совпадают по размерам, то передача тепла является оптимальной. По окончании готовки, если желаешь, можешь оставить посуду на том же месте, чтобы использовать остаточное аккумулированное тепло. Таким образом ты сэкономишь электроэнергию.

Используй крышку всякий раз, когда это возможно, чтобы уменьшить потерю тепла из-за испарения.

Использование отслуживших электрических и электронных аппаратов.

Не выбрасывайте отработанные бытовые отходы вместе с обычным мусором. Сдайте свою плиту в специальный пункт приема. Переработка электробытовых товаров способствует предотвращению негативных последствий для здоровья и окружающей среды и позволяет сберегать электроэнергию и ресурсы. Для получения более детальной информации обращайтесь к местным властям или в торговую точку, где была приобретена плита.

Инструкция по эксплуатации

Очень важно. Прежде чем начать пользоваться варочной панелью, внимательно прочтите данную инструкцию.

Данная инструкция организована таким образом, что тексты относятся к соответствующим изображениям.

Определение модели

Определите модель вашей варочной панели ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество и расположение элементов вашего прибора с изображениями.

1 Установка

1.1 Распаковка. Удалите все защитные материалы. 1.2 Установка в нишу. Всегда проверяйте данные на табличке с техническими характеристиками (1.2.1) и размеры ниши, в которую вы будете устанавливать варочную панель (1.2.2, 1.2.3). Если вы не будете устанавливать духовой шкаф под варочной панелью, необходимо установить защитную панель в соответствии с указанными размерами (1.2.4). Наклейте пенополиуретановую ленту по внешнему краю варочной панели, чтобы герметично закрыть зазор (1.2.5). Переверните варочную панель и вставьте ее в отверстие (1.2.6). Закрепите ее на нише с помощью четырех прилагаемых крючков (1.2.7). Не используйте несъемные материалы, например, силикон. 1.3 Подключение к электрической сети. Варочная панель питается сетевым кабелем.

С 5 проводами: а) темно-синим, б) светло-синим, в) коричневым, г) красным, д) желто-зеленым. (1.3.1) - Подготовлен для плиты на 230 В. (1.3.2) - Подготовлен для плиты на 220-240 В~: см. таблицу. (1.3.3) Общая потребляемая мощность: плита 60 см - 6,8 кВт, плита >60 см - 7,8 кВт.

220-240V~		Jmenovity spínací proud podle fázi
60 cm deska	30 A
>60cm deska	34 A

• Если тип питания отличается от 220-240 В~, отсоедините кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~		Jmenovitý spinaci proudly podle fázi
60 cm deska	14	A
>60cm deska	16,5 A
380-415V 3N~		Jmenovitý spinaci proudly podle fázi
60 cm deska	11	A
>60cm deska	13	A
380-415V 2N~		Jmenovitý spinaci proudly podle fázi
60 cm deska	16	A
>60cm deska	19	A
Tento pristroj splnuje požadavky evropskych směrnica 73/23/EEC a 89/336/EEC

Внимание: Варочную панель должен устанавливать уполномоченный специалист по монтажу в соответствии с инструкцией и схемами производителя.

Использование

На стеклокерамических варочных панелях можно использовать каменную, медную и нержавеющую посуду. Алюминиевая посуда не рекомендуется, так как она оставляет пятна на стеклокерамике.

2.1 Выбор зоны нагрева. На панели есть несколько зон, на которые можно ставить посуду. Выберите наиболее подходящую зону в зависимости от размера посуды. 2.2 Включение варочной панели. Включите варочную панель, нажав и удерживая кнопку ① в течение 3 секунд; она активируется на различных зонах нагрева.

Примечание: Чтобы выбрать, будет ли активирована функция защиты от детей, отключите ее, удерживая кнопку в течение 3 секунд (2.13).

2.3 Активация зоны нагрева. Активируйте зону нагрева, на которую вы поместили посуду, нажатием соответствующей кнопки (2.3.1, 2.3.2) или нажатием + (2.4.2).

Примечание: Если выбор зоны нагрева займет более 5 секунд, варочная панель выключится из соображений безопасности.

2.4 Выбор мощности. Отрегулируйте мощность, проводя пальцем по полосе (2.4.1) или с помощью кнопок + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ ЗОНЫ НАГРЕВА

2.5 Двойная зона, тройная зона. После выбора мощности нажмите , чтобы активировать двойную зону (2.5.1, 2.5.3). При повторном нажатии (2.5.2) или (2.5.4) активируется тройная зона. Чтобы отменить этот выбор, нажмите ( , , , ). 2.6 Овальная зона нагрева. Эту зону можно использовать как круглую или объединить в овальную зону нагрева. Это настройка активируется нажатием и деактивируется повторным нажатием той же кнопки.

Рекомендация: На моделях с галогенными зонами свет настолько яркий, что мы рекомендуем не смотреть на него, когда на нем нет посуды.

ФУНКЦИИ ТАЙМЕРА

2.7 Установка таймера L. При включении варочной панели цифры на часах будут мигать и показывать 12.00 (2.7.1). Установите время с помощью кнопок +, - (2.7.2). Действуйте так же после отключения прибора от сети или перебоев с электроэнергией.

Чтобы изменить время, нажмите и удерживайте кнопку (2.7.3) в течение 5 секунд. Индикация времени начнет мигать, и раздастся звуковой сигнал. Установите время с помощью кнопок +, -.

2.8 Выбор времени.

Модели a, b, c: После активации зоны нагрева и выбора мощности индикация времени будет мигать в течение 5 секунд. В течение этого времени нажмите кнопку (2.8.1). Выберите желаемое время нажатием кнопки +, - (2.8.2). Через пять секунд таймер будет установлен, и отобразится время с мигающей точкой под значком выбранной зоны нагрева (2.8.3). Чтобы изменить или просмотреть оставшееся время, нажмите на значок активной зоны нагрева (2.8.4). Чтобы отменить настройку, нажмите одновременно кнопки +, - (2.8.5).

Модели d, f, g, h, k, m, o: После активации зоны нагрева и выбора мощности нажмите кнопку + на часах. На каждой зоне отобразится

00 и (2.8.6). Нажмите + на зоне, для которой хотите установить время, и оно начнет мигать (2.8.7). Выберите время с помощью +, - на часах (2.8.8). Через 5 секунд время будет установлено, и будет попеременно отображаться мощность и время для выбранной зоны нагрева. По истечении установленного времени раздастся звуковой сигнал, и будет мигать 00. Чтобы отменить настройку, удерживайте - на значке, чтобы установить 00.

Примечание: Таймер автоматически выключится, если установка времени займет более 10 секунд.

Модель e: После активации зоны нагрева и выбора мощности снова нажмите кнопку выбора зоны, для которой хотите установить время, и появится (2.8.11). Выберите время с помощью +, - (2.8.12) и подтвердите его повторным нажатием кнопки выбранной зоны нагрева (2.8.13). Отобразится мощность с точкой, сигнализирующей, что для данной зоны установлено время. По истечении установленного времени раздастся звуковой сигнал, и отобразится - (2.8.14). Звуковой сигнал можно отключить нажатием любой кнопки.

Примечание: Таймер автоматически выключится, если настройка времени займет более 10 секунд.

Примечания по использованию таймера:

Когда уровень мощности равен 9, максимально возможная настройка таймера составит 60 минут. В противном случае максимум составит 99 минут. По истечении установленного времени будет звучать звуковой сигнал, пока вы не нажмете любую кнопку.

ПРОГРАММИРУЕМЫЕ ФУНКЦИИ

2.9 Быстрый нагрев. Обеспечивает быстрое достижение максимальной температуры и автоматический переход на постоянную температуру.

Модели a, b, c: Активируйте зону и включите максимальную мощность. Нажмите |D|, и на дисплее выбранной конфорки появится R (2.9.1). В течение 5 секунд выберите желаемый уровень, рекомендуется использовать уровни от 3 до 6 (2.9.2). Через пять секунд быстрый нагрев будет установлен, и на дисплее будет попеременно отображаться R и мощность. По достижении максимальной температуры R исчезнет, и мощность останется постоянной. Конфорка будет продолжать работать обычным образом. Если вы хотите отменить быстрый нагрев, нажмите значок программируемого таймера и выберите новую мощность.

Модели d, f, g, h, j, k, l, m, o: Выберите конфорку и установите ее на максимальную мощность с помощью +, чтобы отобразилось 9 с точкой (2.9.3). Отрегулируйте мощность с помощью кнопки ; рекомендуется уровень от 3 до 6 (2.9.4). Через 5 секунд быстрый нагрев будет установлен, и отобразится мощность, за которой следует точка (2.9.5). По достижении максимальной температуры точка исчезнет, и зона будет работать обычным образом. Если вы хотите отменить эту функцию, нажмите кнопку выбранной конфорки и выберите новую мощность.

2.10 Панели управления конфорок. Убедитесь, что конфорка, которую вы собираетесь активировать, является той, которую вы хотите использовать (2.10.1). Поверните регулятор в нужное положение, и загорится индикатор «включено», который также сигнализирует об остаточном тепле, когда зона выключена.

На моделях с двойными или овальными конфорками поворот регулятора влево включает часть конфорки, а поворот вправо включает всю конфорку (2.10.3).

2.11 Выключение конфорки. Установите питание конфорки, которую хотите выключить, на 0.

2.12 Остаточное тепло. После использования конфорки зоны остаются горячими в течение некоторого времени, которое зависит от установленной мощности. На зоне, которая еще горячая, будет отображаться символ H или точка. Не прикасайтесь к этим зонам, так как существует опасность ожога.

Внимание: В случае сбоя питания после восстановления подачи электроэнергии значок H не будет отображаться, даже если соответствующая зона все еще горячая. Важно осознавать этот факт.

2.13 Функция блокировки. Эта функция предотвращает доступ детей к прибору. Для активации блокировки нажмите и удерживайте кнопку в течение 3 секунд. Чтобы разблокировать, повторите процедуру.

Рекомендации:

• Избегайте ударов посудой по стеклу.
• Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стекле, если не имеет защитного дна из нержавеющей стали.
• Не следует включать конфорку без посуды.

Дно посуды должно быть плоским и сухим. Следите, чтобы диаметр посуды был больше диаметра используемой конфорки, и ставьте посуду в центр источника тепла. - Старайтесь не двигать посуду по варочной поверхности, так как это может поцарапать стекло. - Используйте прибор только для приготовления пищи. Не используйте его как рабочую поверхность. - Не лейте холодную воду прямо на горячую поверхность.

Внимание: Прерывистая работа конфорок не является неисправностью. Конфорки включаются и выключаются на короткое или длительное время в зависимости от требуемой мощности.

3

Уход и чистка

Не используйте пароочиститель. - Регулярно очищайте поверхность варочной панели сразу после того, как она остынет. Не используйте абразивные средства или металлические щетки. Протирайте панель влажной тряпкой, смоченной в мыльной воде (3.1.1). - Раз в неделю тщательно очищайте панель с помощью специальных средств для стеклокерамических поверхностей. В качестве идеального средства для чистки и ухода за вашей стеклокерамической панелью рекомендуем VITRO-CLEN. - Стойкие пятна можно удалить с помощью скребка для стекла (3.1.2). - Если вы случайно прижгли на панели сахар, продукты с сахаром или пластик, удалите их как можно скорее с помощью скребка, пока они еще горячие. Если этого не сделать, на панели могут остаться постоянные пятна. Содержите лезвие скребка в идеальном состоянии. В случае повреждения замените его.

Безопасность

• Электрическая цепь, питающая плату, должна быть оснащена отключающим устройством, разъединяющим все полюса с минимальным расстоянием между контактами 3 мм в разомкнутом состоянии.
• Панель должен устанавливать уполномоченный специалист по монтажу в соответствии с инструкцией и схемами производителя.
• Установка должна быть рассчитана на максимальную мощность, указанную на табличке с техническими данными, а сетевая розетка должна иметь предписанное заземление. Если сетевой кабель поврежден, его должен заменить из соображений безопасности авторизованный сервисный центр или другой квалифицированный персонал.
• Варочная зона оснащена внутренним ограничителем температуры, который отключает ее в случае перегрева.
• После каждого использования выключайте конфорку с помощью регулятора. Если вы заметили, что стеклянная поверхность плиты треснула или разбилась, немедленно выключите прибор, чтобы избежать поражения электрическим током. Не пользуйтесь плитой, пока стекло не будет заменено. Если на сенсорные кнопки что-либо прольется, плита выключится и подаст предупредительный сигнал (4.1.2). Если вы будете удерживать сенсор слишком долго или на плите окажется предмет, активирующий сенсор, плита выключится и подаст предупредительный сигнал (4.1.3).
• Не ставьте на сенсоры горячие кастрюли; при нажатии на них вы можете обжечься.
• Держите маленьких детей на достаточном расстоянии, так как варочные поверхности могут быть очень горячими во время использования. Используйте блокировку, чтобы дети не играли с элементами управления.
• Прибор не предназначен для использования людьми с ограниченными возможностями.
• При приготовлении пищи с жиром или маслом всегда будьте внимательны. Чрезмерное тепло может вызвать их воспламенение.

Если варочная панель установлена над ящиком, в нем не должны храниться легковоспламеняющиеся предметы.

Окружающая среда

Варочная панель была разработана с учетом защиты окружающей среды. Ведите себя экологично.

При каждом приготовлении используйте соответствующую мощность и выбирайте посуду, подходящую по размеру для приготавливаемой пищи. Передача тепла наилучшая, когда дно посуды и диаметр конфорки одинаковы.

После завершения приготовления вы можете оставить посуду на варочной панели, чтобы использовать накопленное остаточное тепло. Это сэкономит энергию.

Если возможно, используйте крышку, чтобы уменьшить потери тепла с выходящим паром.

Утилизация электрических и электронных приборов.

При утилизации не выбрасывайте приборы вместе с обычными бытовыми отходами.

Сдайте варочную панель в специальный пункт сбора.

Переработка бытовых приборов предотвращает негативные последствия для нашего здоровья и окружающей среды и позволяет нам экономить энергию и ресурсы.

Дополнительную информацию вы можете получить у местных властей или у продавца, где вы приобрели варочную панель, а также на сайте www.elektrowin.cz.

Руководство по эксплуатации

Очень важно: перед началом использования варочной панели внимательно прочитайте это руководство.

Это руководство составлено таким образом, чтобы тексты соответствовали соответствующим рисункам.

Идентификация

Выберите тип вашей варочной панели («a», «b», «c», «d», «e», «f», «g», «h», «i», «j», «k», «l», «m», «n», «o»), сравнивая количество и расположение конфорок с изображениями на рисунках.

1

Установка

1.1 Распаковка. Снимите защитную упаковку. 1.2 Размещение. Всегда учитывайте характеристики таблички с данными (1.2.1) и выбранного места (1.2.2, 1.2.3), куда вы собираетесь установить варочную панель. Если вы не устанавливаете духовой шкаф под варочной панелью, необходимо установить защитную панель с указанными размерами (1.2.4). Прикрепите уплотнительную ленту к внешнему краю варочной панели, чтобы предотвратить протекание (1.2.5). Переверните варочную панель и поместите ее на место (1.2.6). Закрепите прибор с помощью четырех прилагаемых зажимов (1.2.7). Не используйте несъемные материалы, например, силикон. 1.3 Подключение к сети. Варочная панель поставляется с сетевым кабелем.

• 5-жильный кабель: а) темно-синий, б) голубой, в) коричневый, г) красный, д) зелено-желтый. (1.3.1) Для варочной панели 230В~. (1.3.2)
• Для варочной панели 220-240В~: см. таблицу. (1.3.3) Полная мощность: варочная панель 60 см - 6,8 кВт, варочная панель >60 см - 7,8 кВт

220-240V~	Névleges kapcsolási fázisok
60 cm-es fózölap	30 A
>60 cm-es fózölap	34 A

Если тип подключения не 220-240В~, снимите кабель и выполните подключение в соответствии с рисунками (1.3.3, 1.3.4).

220-240V 3~	Névleges kapcsolási fázisok
60 cm-es főzőlap	14 A
>60 cm-es főzőlap	16,5 A
380-415V 3N~	Névleges kapcsolási fázisok
60 cm-es főzőlap	11 A
>60 cm-es főzőlap	13 A
380-415V 2N~	Névleges kapcsolási fázisok
60 cm-es főzőlap	16 A
>60 cm-es főzőlap	19 A

Этот прибор соответствует европейским директивам 73/23/ЕЭС и 89/336/ЕЭС.

Рекомендация: Варочная панель должна быть установлена квалифицированным специалистом в соответствии с инструкциями производителя и с учетом рисунков.

Использование

Для стеклокерамических варочных панелей можно использовать посуду из глины, меди или нержавеющей стали. Использование алюминиевой посуды не рекомендуется, так как она может окрасить стекло варочной панели.

2.1 Выбор зоны нагрева. Вы можете разместить посуду на любой зоне нагрева. Выберите зону, наиболее соответствующую размеру посуды. 2.2 Включение варочной панели. Чтобы включить варочную панель, нажмите и удерживайте кнопку ① в течение 3 секунд. Появится индикация зоны нагрева.

Примечание: если вы сомневаетесь, включена ли функция блокировки от детей, выключите ее, нажав и удерживая кнопку в течение 3 секунд (2.13).

2.3 Включение зоны нагрева. Включите выбранную зону нагрева соответствующей кнопкой (2.3.1, 2.3.2) или нажмите кнопку + (2.4.2).

Примечание: если выбор зоны нагрева занимает более 5 секунд, варочная панель автоматически выключится по соображениям безопасности.

2.4 Выбор мощности. Мощность можно регулировать, проведя пальцем по шкале (2.4.1) или нажимая кнопки + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ ЗОНЫ НАГРЕВА

2.5 Двойная зона нагрева, тройная зона нагрева. После выбора мощности нажмите кнопку для включения двойной зоны нагрева (2.5.1, 2.5.3). Повторным нажатием (2.5.2) или (2.5.4) вы можете выбрать тройную зону нагрева. Для выключения нажмите кнопку ,.

2.6 Большая зона нагрева. Эту зону можно использовать как круглую или как одну большую зону. Для включения нажмите кнопку, для выключения нажмите ее еще раз.

Рекомендация: для моделей с галогенными зонами нагрева свет настолько яркий, что мы рекомендуем не смотреть на зону нагрева, когда на ней нет посуды.

ФУНКЦИИ ТАЙМЕРА

2.7 Установка часов L. Когда варочная панель находится под напряжением, цифры часов мигают и отображается 1200 (2.7.1). Установите время с помощью кнопок + и (2.7.2). Если вы отключили прибор от сети или произошло отключение электроэнергии, повторите операцию.

Для изменения времени нажмите и удерживайте кнопку L в течение 5 секунд (2.7.3). Часы начнут мигать, и вы услышите звуковой сигнал. Выполните настройку с помощью кнопок + и -.

2.8 Выбор времени.

Для типов a, b и c: После включения зоны нагрева и выбора мощности часы мигают в течение 5 секунд, в течение этого времени нажмите кнопку (2.8.1). Выберите желаемое время с помощью кнопок + и (2.8.2). По истечении пяти секунд настройка таймера завершена, и время отображается с мигающей точкой под значком выбранной зоны нагрева (2.8.3). Для изменения настройки таймера или проверки времени нажмите на значок выбранной зоны нагрева (2.8.4). Для удаления программы нажмите одновременно кнопки + и (2.8.5).

Для типов a, d, f, g, h, k, m и o: после включения конфорки и выбора мощности нажмите кнопку таймера. На дисплее появится 00 (2.8.6). Нажмите кнопку + на конфорке, которую хотите установить по таймеру, и она начнет мигать (2.8.7). Установите время с помощью кнопок + и - (2.8.8). Через 5 секунд время будет установлено, и на дисплее выбранной конфорки будут попеременно отображаться мощность и символ таймера. По истечении установленного времени прозвучит звуковой сигнал, и 00 начнет мигать. Чтобы отключить таймер, удерживайте кнопку на значке, пока не появится 00.

Для типов a, d, f, g, h, k, m и o: после включения конфорки и выбора мощности нажмите кнопку таймера. На дисплее появится 00 (2.8.6). Нажмите кнопку + на конфорке, которую хотите установить по таймеру, и она начнет мигать (2.8.7). Установите время с помощью кнопок + и - (2.8.8). Через 5 секунд время будет установлено, и на дисплее выбранной конфорки будут попеременно отображаться мощность и символ таймера. По истечении установленного времени прозвучит звуковой сигнал, и 00 начнет мигать. Чтобы отключить таймер, удерживайте кнопку на значке, пока не появится 00.

Примечание: таймер автоматически отключается, если выбор времени занимает более 10 секунд.

Для типа e: после включения конфорки и выбора мощности снова нажмите кнопку выбора конфорки, которую хотите установить по таймеру. Появится символ таймера (2.8.11). Установите время с помощью кнопок + и - (2.8.12), затем подтвердите установку, снова нажав кнопку выбора конфорки с таймером (2.8.13). На дисплее появится мощность и точка, указывающая, что конфорка установлена по таймеру. По истечении времени прозвучит звуковой сигнал, и появится символ - (2.8.14). Чтобы отключить звуковой сигнал, нажмите любую кнопку.

Примечание: если выбор времени занимает более 10 секунд, таймер автоматически отключается.

Примечания по таймеру: если уровень мощности 9, максимальная установка таймера составляет 60 минут. В остальных случаях максимальная установка составляет 99 минут.

По истечении установленного времени будет звучать звуковой сигнал, пока вы не нажмете любую кнопку.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Эта функция позволяет прибору быстро достичь максимальной температуры, а затем автоматически поддерживать достигнутую постоянную температуру.

Для типов a, b и c: включите конфорку и установите мощность на максимум. Нажмите кнопку ||, и на дисплее конфорки появится символ R (2.9.1). У вас есть 5 секунд для выбора желаемого уровня. Рекомендуется использовать уровни 3-6 (2.9.2). Через 5 секунд быстрый нагрев будет установлен, и на дисплее попеременно будут отображаться символ R и установленная мощность.

После достижения максимальной температуры символ R исчезнет, и мощность останется постоянной. Конфорка продолжит работать в обычном режиме. Чтобы отключить быстрый нагрев, нажмите на значок запрограммированной конфорки и выберите новую мощность.

Для типов d, f, g, h, j, k, l, m и o:

Выберите конфорку и установите максимальную мощность, удерживая кнопку +. Появится 9 и точка (2.9.3). Установите мощность с помощью кнопки -. Рекомендуется устанавливать мощность 3-6 (2.9.4). Через 5 секунд быстрый нагрев будет установлен, и на дисплее появится мощность и точка (2.9.5). При достижении максимальной мощности десятичная точка исчезнет, и конфорка продолжит работать в обычном режиме. Чтобы отключить функцию, нажмите кнопку запрограммированной конфорки и выберите новую мощность.

2.10 Очистка стеклокерамических варочных панелей.

Проверьте, включена ли конфорка, которую вы хотите использовать (2.10.1). Установите регулятор в нужное положение, при этом загорится контрольная лампа «вкл» (2.10.2), которая также указывает на остаточное тепло после выключения конфорки.

На моделях с двойной или большой конфоркой поворот регулятора влево управляет одной частью конфорки, а поворот вправо — всей конфоркой (2.10.3).

2.11 Выключение конфорки. Выберите

мощность на конфорке, которую нужно выключить.

2.12 Остаточное тепло. После использования варочной панели конфорки остаются горячими в течение некоторого времени в зависимости от выбранной мощности.

На все еще горячих конфорках отображается индикатор H и точка. Не прикасайтесь к этим конфоркам, иначе вы обожжетесь.

Внимание: при отключении прибора от электросети после повторного включения индикатор H не появится, даже если конфорка еще горячая. Важно никогда не забывать об этом.

2.13 Функция блокировки от детей. С помощью этой функции вы можете предотвратить управление прибором детьми. Для включения блокировки

удерживайте кнопку нажатой в течение 3 секунд. Для снятия блокировки повторите процедуру.

Рекомендации:

• Следите за тем, чтобы посуда не ударялась о стеклянную поверхность. Использование алюминиевой посуды не рекомендуется, так как она может обесцветить стекло, если только она не имеет защитного слоя из нержавеющей стали.
• Не включайте конфорки без посуды.
• Дно посуды должно быть плоским и сухим.
• Следите за тем, чтобы диаметр посуды был больше или равен диаметру используемой конфорки, и ставьте посуду в центр нагрева. По возможности не перемещайте посуду, так как это может поцарапать стекло.
• Прибор предназначен только для приготовления пищи. Не используйте варочную поверхность в качестве рабочей столешницы.
• Не допускайте попадания холодной воды непосредственно на горячую варочную поверхность.

Внимание: Прерывистая работа конфорок не является неисправностью. В зависимости от выбранной мощности они работают с более длинными или более короткими интервалами.

3

Техническое обслуживание и чистка

• Не используйте пароочиститель. После остывания регулярно очищайте поверхность варочной панели. Не используйте абразивные чистящие средства или губки. Протирайте прибор влажной тряпкой с мыльной водой (3.1.1).
• Раз в неделю очищайте прибор средством для чистки стеклокерамических варочных поверхностей. Для очистки и ухода за стеклокерамической поверхностью рекомендуем использовать VITRO-CLEN. Для удаления стойких загрязнений рекомендуется использовать скребок (3.1.2).
• Если на варочную поверхность случайно попали сахар, сахаросодержащие вещества или пластик и пригорели, удалите их скребком как можно скорее,

пока поверхность горячая. В противном случае могут остаться следы, которые невозможно удалить.

• Используйте скребок только с лезвием в идеальном состоянии. При повреждении замените его.

Безопасность

• Для подключения к сети питание должно быть обеспечено через автоматический выключатель с разъединением всех контактов, минимальное расстояние между контактами которого должно составлять 3 мм. Подключение к сети должно выполняться уполномоченным лицом, которое должно следовать инструкциям и схемам производителя.
• Подключение к сети должно быть выполнено с использованием розетки, рассчитанной на максимальную мощность, указанную на табличке с данными, и с стандартным заземлением. При повреждении кабеля его замену должен производить только сервисный центр или лицо с аналогичной квалификацией по соображениям безопасности. Прибор оснащен внутренним тепловым предохранителем, который отключает варочную панель при перегреве.
• После каждого использования выключайте прибор с помощью регулятора. Если стеклянная поверхность треснула или разбилась, немедленно отключите прибор от сети, чтобы избежать поражения электрическим током. Не используйте варочную панель без замены стекла (4.1.1).
• Если на сенсорные кнопки управления попадает жидкость, варочная панель отключается и раздается предупреждающий звуковой сигнал (4.1.2). Если сенсор удерживается слишком долго или на него воздействует какой-либо предмет, варочная панель отключается и раздается предупреждающий звуковой сигнал (4.1.3).
• Не ставьте горячую посуду на сенсоры, так как можно обжечься, когда будете нажимать на них (4.1.3).
• Не допускайте маленьких детей к прибору, так как варочная поверхность во время использования может быть очень горячей. Используйте блокировку от детей, чтобы

дети не могли играть с органами управления прибора.

Прибор не предназначен для использования лицами с ограниченными возможностями. При приготовлении блюд, содержащих жир или масло, не отходите от прибора, так как они могут воспламениться при сильном нагреве. Если варочная панель установлена над ящиком, не храните в ящике легковоспламеняющиеся материалы.

Защита окружающей среды

При проектировании варочной панели мы уделяли особое внимание защите окружающей среды. Берегите окружающую среду и вы.

Во время приготовления используйте соответствующую мощность и выбирайте посуду подходящего размера для приготавливаемого блюда. Теплопередача наиболее эффективна, когда диаметр конфорки совпадает с диаметром дна посуды.

По окончании приготовления, если хотите, вы можете оставить посуду на конфорке, используя остаточное тепло. Это позволит сэкономить энергию.

Когда это возможно, используйте крышку, чтобы уменьшить потери тепла, вызванные испарением.

Утилизация электрических и электронных приборов.

Не выбрасывайте прибор вместе с бытовыми отходами.

Сдайте варочную панель в соответствующий пункт приема отходов.

Переработка бытовых приборов позволяет предотвратить негативное воздействие на здоровье и окружающую среду, а также способствует экономии энергии и других ресурсов. Для получения дополнительной информации обратитесь в местные органы власти или в магазин, где вы приобрели варочную панель.

Инструкция по установке и эксплуатации

Важно: Внимательно прочитайте эту инструкцию перед первым использованием варочной панели.

Текст этой инструкции соответствует рисункам в приложении с иллюстрациями.

Идентификация панели

Определите модель вашей панели ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество и расположение конфорок на варочной панели с изображениями в инструкции.

1 Установка

1.1 Распаковка. Удалите все части упаковки. 1.2 Размещение в мебели. Всегда учитывайте размеры панели (1.2.1) и размеры отверстия, в которое вы собираетесь установить панель (1.2.2, 1.2.3). Если под панелью не будет установлена духовка, вы должны установить защитную панель в соответствии с размерами, указанными на рисунке (1.2.4). По всему периметру панели наклейте уплотнительную ленту, чтобы обеспечить герметичность соединения панели и столешницы (1.2.5). Переверните панель и поместите ее в отверстие (1.2.6). Закрепите панель четырьмя крепежными элементами, входящими в комплект (1.2.7). Не используйте никакие клеи или силикон. 1.3 Подключение к электрической сети. Панель питается через кабель питания.

С 5 проводами: а) темно-синий, б) светло-синий, в) коричневый, г) красный, д) желто-зеленый. (1.3.1) Панель подготовлена для 230V (1.3.2) - Панель подготовлена для 220-240В~: см. таблицу. (1.3.3) Макс. мощность: панель 60 см = 6.8kW >60 см панель = 7.8kW

220-240V~		Menovitý prúd istenia fáze
60 cm doska	30	A
>60 cm doska	34	A

• Если вы выбрали другую схему подключения, чем 220-240В~, демонтируйте кабель и используйте подключение по диаграмме (1.3.3, 1.3.4).

220-240V 3~	Menovitý prud istenia fáze
60 cm doska 14 A
>60 cm doska 16,5 A
380-415V 3N~	Menovitý prud istenia fáze
60 cm doska 11 A
>60 cm doska 13 A
380-415V 2N~	Menovitý prud istenia fáze
60 cm doska 16 A
>60 cm doska 19 A
Tento vyrobok je v zhode s Direktívami EU Č.73/23/EEC a 89/336/EEC

Рекомендация: Эта панель должна быть установлена квалифицированным специалистом в соответствии с инструкциями производителя и прилагаемыми схемами.

2 Использование

На стеклокерамических панелях можно использовать глиняную, медную или стальную посуду. Алюминиевую и пластиковую посуду использовать запрещено, так как они могут повредить стекло панели.

2.1 Выбор конфорки. У вас есть выбор из нескольких конфорок. Всегда выбирайте наиболее подходящую конфорку в зависимости от размера используемой посуды. 2.2 Включение панели. Нажмите и удерживайте регулятор в течение 3 секунд, и панель включится; на дисплее конфорок загорится символ.

Примечание: Если ранее была активирована защита от детей, деактивируйте ее, нажав и удерживая регулятор в течение 3 секунд (2.13).

2.3 Включение конфорки. Включите конфорку, на которой находится посуда, нажав соответствующий регулятор (2.3.1, 2.3.2) или нажав регулятор + (2.4.2).

Примечание: Если вы удерживаете палец на регуляторе более 5 секунд, панель автоматически выключится по соображениям безопасности.

2.4 Выбор мощности. Мощность устанавливается перемещением пальца по слайдеру (2.4.1) или нажатием + или (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ ЗОНЫ НАГРЕВА

2.5 Двойная зона. Тройная зона. Если вы уже выбрали мощность, нажмите и включите двойную зону (2.5.1, 2.5.3). Если вы снова нажмете (2.5.2) или (2.5.4), включится и тройная зона. Чтобы отменить выбор, нажмите 2.6 Овальная зона. Эту зону можно использовать как круглую или как овальную для сковород. Нажмите селектор для включения в овальном режиме и снова нажмите для возврата.

Рекомендация: В моделях, оснащенных галогенной зоной, рекомендуем не смотреть на галогенную зону без посуды, так как свет слишком интенсивный.

ФУНКЦИЯ ТАЙМЕРА

2.7 Установка времени. После первого включения панели на дисплее будет мигать 12.00 (2.7.1). Установите время с помощью селекторов +, - (2.7.2). Так же поступайте после каждого отключения панели или после сбоя в подаче электроэнергии.

Чтобы изменить время, нажмите селектор на 5 секунд (2.7.3). Показание на дисплее будет мигать, и вы услышите звуковой сигнал; для установки используйте селекторы + и -.

2.8 Программирование времени приготовления

Модели a, b, c: После выбора зоны нагрева и установки мощности в течение 5 секунд мигания нажмите селектор (2.8.1). Затем установите желаемое время приготовления с помощью + (2.8.2). По истечении 5 секунд время установлено, и под символом соответствующей зоны будет гореть точка (2.8.3). Для просмотра или изменения установленного времени нажмите селектор запрограммированной зоны нагрева (2.8.4). Для отмены запрограммированного времени нажмите селекторы + и - одновременно (2.8.5).

Модели d, f, g, h, k, m, o: После выбора зоны нагрева и установки мощности нажмите селектор + на часах. Символ 00 появится на дисплее каждой зоны (2.8.6). Нажмите + на зоне, которую настраиваете, и символ начнет мигать (2.8.7). Установите время с помощью + и - на часах (2.8.8). Через 5

секунд время будет установлено, и мощность будет отображаться попеременно с символом. По истечении установленного времени прозвучит звуковой сигнал, и 00 будет мигать. Чтобы отменить время, нажимайте - на часах, пока на дисплее не появится 00.

Примечание: Таймер автоматически выключится, если вы не установите время в течение 10 секунд.

Модели: После выбора зоны нагрева и установки мощности снова нажмите селектор программирования зоны, и появится символ (2.8.11). Установите время с помощью + и - (2.8.12) и подтвердите повторным нажатием селектора зоны (2.8.13). После обозначения мощности будет гореть точка, что означает, что зона запрограммирована. По истечении установленного времени вы услышите сигнал, и на дисплее появится символ - (2.8.14). Звуковой сигнал выключите нажатием любого селектора.

Примечание: Таймер автоматически выключится, если вы не установите время в течение 10 секунд.

Ограничения таймера: Если мощность зоны нагрева установлена на уровень 9, таймер ограничен 60 минутами. В противном случае можно установить время до 99 минут.

По истечении установленного времени вы услышите сигнал, пока не нажмете любую кнопку.

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ

2.9 Быстрый нагрев. Быстро достигается максимальная температура, а затем автоматически переходите на постоянную температуру.

Модели a, b, c: Активируйте зону нагрева и установите максимальную мощность. Нажмите, и на дисплее выбранной зоны появится (2.9.1). В течение 5 секунд установите желаемую мощность, рекомендуется от 3 до 6 (2.9.2). Через 5 секунд установится быстрый нагрев, и на дисплее будет попеременно отображаться символ и установленное значение мощности. По достижении максимальной температуры символ исчезнет, и установится выбранная мощность. Зона нагрева будет продолжать работать в стандартном режиме. Если вы хотите отменить быстрый нагрев, нажмите регулятор соответствующей зоны нагрева и установите новое значение мощности.

Модели d, f, g, h, j, k, l, m, o: Выберите зону нагрева и нажимайте +, пока не установите мощность 9, а затем точку после 9. (2.9.3). Установите желаемую мощность с помощью регулятора —

; рекомендуется от 3 до 6 (2.9.4). По истечении 5 секунд быстрый нагрев выбран, и на дисплее светятся мощность и точка (2.9.5). По достижении максимальной температуры точка исчезнет, и мощность установится на выбранный уровень. Зона нагрева будет продолжать работать в стандартном режиме. Если вы хотите отменить быстрый нагрев, нажмите регулятор соответствующей зоны нагрева и установите новое значение мощности.

2.10 Панели с поворотными регуляторами.

Убедитесь, что используемый регулятор предназначен для выбранной вами зоны нагрева (2.10.1). Поверните регулятор в нужное положение, и соответствующий индикатор загорится (2.10.2). Индикатор также сигнализирует о достаточном тепле после выключения панели.

Для моделей с двойной или овальной зоной поворот регулятора влево включает только часть зоны, поворот регулятора вправо включает всю зону нагрева (2.10.3).

2.11 Выключение зоны нагрева. Установите мощность зоны нагрева на 0, если хотите ее выключить. 2.12 Остаточное тепло. Зона нагрева остается теплой некоторое время после выключения. Время зависит от мощности, и на дисплее горячей зоны появится символ H или точка, что означает, что эта зона еще горячая. Не прикасайтесь к такой зоне нагрева, так как существует риск ожога.

Внимание: Если произошло отключение панели во время, когда горит символ H, после подключения панели символ снова не появится, даже если зона может быть еще горячей. Помните об этом.

2.13 Блокировка управления. Предотвращает доступ детей к панели. Нажмите и удерживайте регулятор в течение 3 секунд, и управление заблокируется. Для разблокировки повторите процедуру.

Рекомендации:

• Не стучите кастрюлями по стеклу варочной панели.
• Не используйте алюминиевую посуду, если у нее нет стального дна. Алюминий может при нагревании повредить стекло панели.
• Варочные зоны не должны работать без посуды. Дно посуды должно быть ровным, сухим и чистым.
• Используйте посуду, диаметр которой больше

диаметра используемой варочной зоны, и размещайте посуду всегда в центре источника тепла.

• Не передвигайте посуду по стеклу, так как это может поцарапать стекло.
• Используйте варочную панель только для приготовления пищи. Не используйте её как рабочую поверхность.
• Холодная вода не должна попадать на горячую варочную зону.

Внимание: Прерывистая работа варочных зон не является неисправностью панели. Зоны поочерёдно включаются и выключаются в зависимости от выбранного уровня мощности.

3

Уход и чистка

• Не используйте пароочистители
• Регулярно очищайте поверхность панели, когда она холодная. Не используйте абразивные чистящие средства. Чистите мягкой тряпкой и водой с добавлением моющего средства (3.1.1). Один раз в неделю очищайте стекло панели специальным средством для стеклокерамических панелей. Для ухода и чистки рекомендуем использовать средства VITRO-CLEAN.
• Для стойких загрязнений используйте скребок для стекла (3.1.2).
• Если на стекле пригорели сахар, сладкий раствор или пластик, немедленно удалите их скребком, пока стекло ещё горячее. В противном случае пригоревший материал может оставить следы на стекле.
• Содержите лезвие скребка в хорошем состоянии. Замените скребок, если лезвие повреждено.

4

Безопасность

• В цепь питания платы должен быть включен отключающий элемент всех полюсов, расстояние между контактами в разомкнутом состоянии не менее 3 мм.
• Плату должен устанавливать квалифицированный специалист, который должен соблюдать рекомендации производителя и схемы.
• Установка должна быть рассчитана на максимальную потребляемую мощность плиты согласно табличке на плите, и прибор должен быть надежно заземлен.
• Если сетевой кабель поврежден, его по соображениям безопасности должен немедленно заменить авторизованный сервисный центр или квалифицированный специалист.
• Каждая варочная зона оснащена датчиком температуры, который отключает зону в случае ее перегрева.
• После каждого использования выключайте варочные зоны с помощью панели управления.
• Если стекло плиты треснуло или разбилось, немедленно отключите прибор от сети, чтобы предотвратить поражение электрическим током. Не используйте варочную панель, пока стекло не будет заменено (4.1.1).
• Если на панель управления что-то пролилось, плита автоматически выключится и прозвучит звуковой сигнал (4.1.2).
• Если вы будете нажимать на датчик слишком долго или оставите на нем предмет, плита выключится и прозвучит сигнал (4.1.3).
• Не кладите на панель управления горячую посуду, иначе вы можете обжечься о горячее стекло при нажатии на датчики (4.1.3).
• Держите детей на безопасном расстоянии от плиты во время приготовления пищи, так как поверхность очень горячая. Блокируйте управление, чтобы дети не могли играть с управлением варочной панелью.
• Прибор не предназначен для использования лицами с ограниченными умственными способностями. Всегда находитесь рядом с плитой, если

вы готовите жир, сало или масло. В результате интенсивного нагрева они могут воспламениться.

• Если варочная панель установлена над ящиком, не храните в нем легковоспламеняющиеся предметы.

5

Охрана окружающей среды

Варочная панель была разработана с учётом защиты окружающей среды.

Будьте и вы экологически сознательными.

При каждом приготовлении используйте адекватную мощность и при выборе конфорки всегда учитывайте размер используемой посуды. Передача тепла наилучшая в случае, если размер дна посуды совпадает с размером конфорки.

Перед довариванием выключите варочную зону и не откладывайте блюдо, чтобы использовать накопленное в ней достаточное тепло. Так вы сэкономите энергию.

Если это возможно, используйте крышки, чтобы уменьшить потери от испарения.

Сбор и переработка использованных приборов.

Никогда не выбрасывайте ненужный прибор вместе с обычными бытовыми отходами.

Утилизируйте ненужный прибор в специализированных пунктах сбора.

Сдавая бытовую технику на переработку, вы предотвращаете негативное воздействие на окружающую среду и здоровье людей. Тем самым вы экономите энергию и ресурсы сырья.

Дополнительную информацию вы получите в вашем магазине, местном управлении или на сайтах www. envidom.sk .

("a", "b", "c", "d", "e", "f", "g", "h", "i",

J("j", "k", "l", "m", "n", "o"

ii.

1.1

2.1

(1.2.1)

aalaae aae

1.2.2, 1.2.3).

aaii

\( \mathrm{A} \)	~3 V240-220
M4	\( \mu \) 60 \( \mu \)
A6,5	\( \mu \) 60
\( \mu \)	~N3V 415-380
A1	\( \mu \) 60 \( \mu \)
A3	\( \mu \) 60
\( \mu \)	~N2 V415-380
A6	\( \mu \) 60 \( \mu \)
A9	\( \mu \) 60

CEE/336/89CEE/23/73

1.2.5

1.2.6

1.2.4

1.3

1.3.1

(1.3.2). V230 a#

~ V240 - 220 a# all j

(1.3.3).

KW6,8 60 a

KW7,860<

A0	~V240-220
	60
A4	60

-220 1

aalil j,1jil 240

(1.3.3,1.3.4)

2

Jiaowl jSao slol yjgall aIw

wgl 1 wll, jbl

gaae 2

aiaaiil 100

a

у

Jaxiicall jaiil

aall 2.2

a# 3

J0

.

Jax 15 Jia bui jia 11 paiy: a

Jai 3 sai a

(2.13)

2.3

joll

iiiall jll biinally

(2.3.1,2.3.2)

(2.4.2)jjbnai

5:ab

2.4 aoll

(2.4.2,2.4.3) -1/2 (2.4.1)

∴ S ΔOBC = S ΔCOD + S_ΔBOC

. 25

gall

a

2.5.1,2.5.3

(2.5.4) (2.5.2)

Jia jia jiu. auiuui uuiuui

（，，），

2xy = 4

i j 10

Lgai 10

j

：

jill, 4y jill 4y jill 4y

jai juiyai liyai yiyai

aiai jySi laic li y

中

2.7 aL

elull selu. asaall Juiuie

12.00 (2.7.1)

.(2.7.2)

Elaal jaaeall 8joo

5 5 5 5 5

（2.7.3）

+j1iabgljx

2.8

:abc

5 5 5

（2.8.1）.

（2.8.2）=，

∴ S ΔOBC = S ΔCOD + S ΔBOC - S ΔBOC

aaiiie 10gall salsu jyill. (2.8.3) aigall

(2.8.4)

一、一、一、一、一、一、一、一、一、一、一、一、一、一、

(2.8.5)

Df ghmo

1

y 1x 1 + y 2x 2 = 0

. (2.8.6) 00

x 1 = -b - ² - 4ac2a,x 2 = -b + ² - 4ac2a

__SUPPIMER__

a i + 1 = 1/2 · ( a i + b_i)

∴ c( 1,0)

(2.8.12)

a. y 有 all 若 y ≠ x 且 x ≠ y 无解; y 有 all 若 y ≠ x 且 x ≠ y 无解

jle ylll aaiy rssall. (2.8.13)

-0

(2.8.14)

gssssssssssssssssss

aSila gil aay yab ay gill: abai

10m

.

: ci 15

1 9 1

60

99 9

1. jia 2. jiu 3. jiu 4. jiu 5. jiu

∴ S ΔOBC = S ΔCOD + S_ΔBOC

9.2

sall

Следовательно, abc ≤ 1 или 21

(2.9.1)

(2.10.3)

11.2 3

а

12.2 ааии

жиа 1

ж 1

аиалл жиллие аН

жаи жиа лии, жаи

Лгге гие, еей

a i aai 的最小值为 k .

аиау аиауалл сиЛ гаи йби Н

.13.2

3

：

( x) = 1/2x + 1

∴ S 四边形 AOBC = S ΔABC + S_ΔAOB

∴ y = 1

Следовательно, S ΔOBC = S ΔCOD + S ΔBDO - S ΔBOC

__SUPPARIMER__

(3.1.1)

15

а

Лио йолил Жоо ааиилл 1

(3.1.2)

4 1

а аал гаг ааи Лг аас

аЖзАавг Г г ж 4ж

сХа йСллл

иуий

Жус жусж гилл Жус

. 122

4

иС йИе иС йИаИИ алл йСли Иосик

∴ A 1 = 20√5,A 2 = 10√5,∴ A = 2√5

\frac{1}{2}\left( {\frac{1 + 1}{2} - \frac{1 - {21}}{2}}\right) = \frac{1 + 1}{2} - \frac{1 - {21}}{2} = \frac{1 + 1}{2}

.(4.1.1)

J4.1.2(

∴ S ΔOBC = S ΔCOD + S ΔBOC - S ΔBOC

4.1.3(

.（4.1.3）

Следовательно, площадь треугольника OBC равна 1/2 × CD × 3.

Следовательно, a1 = 1, b2 = 9.

Инструкция по эксплуатации

Важно: внимательно прочитайте данное руководство перед использованием плиты.

Данное руководство составлено таким образом, что тексты связаны с соответствующими рисунками.

Идентификация

Определите модель вашей плиты (a", b", c", d", e", f", g", h", i", j", k", l", m", n", o"), сравнивая количество и расположение конфорок вашего прибора с иллюстрациями.

1

Установка

1.1 Распаковка. Снимите все защитные элементы. 1.2 Встраивание в мебель. Всегда учитывайте данные таблички с характеристиками (1.2.1) и размеры мебели, в которую должна быть встроена плита (1.2.2, 1.2.3). Если вы не собираетесь устанавливать духовой шкаф под плитой, необходимо установить защитную деревянную панель размеров, указанных на рисунке (1.2.4). Приклейте пенополиуретановый уплотнитель по внешнему контуру плиты для обеспечения хорошей герметичности (1.2.5). Переверните плиту и вставьте её в отверстие (1.2.6). Закрепите её на мебели с помощью четырёх крепёжных элементов, входящих в комплект (1.2.7). Не используйте трудноудаляемые материалы, такие как силикон. 1.3 Подключение к электрической сети. Плита поставляется с кабелем питания.

• Из 5 проводов: а) тёмно-синий, б) голубой, в) коричневый, г) красный, д) жёлто-зелёный. (1.3.1)
• Подготовлено для плиты 230 В~. (1.3.2)
• Подготовлено для плиты 220-240 В~: см. таблицу. (1.3.3)
• Общая мощность: плита 60 см 6,8 кВт, плита >60 см 7,8 кВт

220-240V~	Int. nominal per fases
Placa de 60 cm	30 A
Placa >60cm 34	A

• Если тип подключения не 220-240 В~, замените кабель и выполните подключение по схемам (1.3.3, 1.3.4).

220-240V 3~ Int. nominal per fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. nominal per fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. nominal per fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Aquest aparell es conforme a les directives europees 73/23/CEE i 89/336/CEE

Рекомендация: установка плиты должна выполняться авторизованным установщиком, который должен следовать инструкциям и схемам производителя.

Для стеклокерамической плиты подходят посуда из глины, меди или нержавеющей стали. Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стекле плиты.

2.1 Выбор зоны приготовления. У вас есть несколько конфорок для размещения посуды. Выберите ту, которая лучше всего подходит по размеру посуды. 2.2 Как включить плиту. Нажмите ① в течение 3 секунд, чтобы включить плиту, и индикаторы различных зон приготовления активируются.

Примечание: если активирована функция защиты от детей, для выбора конфорки необходимо отключить ее, нажав и удерживая клавишу (2.13) в течение 3 секунд.

2.3 Активация конфорки. Активируйте конфорку, на которую вы поставили посуду, нажав соответствующую клавишу (2.3.1, 2.3.2) или нажав + (2.4.2).

Примечание: если вы не выберете конфорку в течение более 5 секунд, плита автоматически выключится в целях безопасности.

2.4 Выбор мощности. Отрегулируйте ее, проведя пальцем по шкале (2.4.1) или нажимая + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка. После выбора мощности нажмите, и двойная конфорка активируется (2.5.1, 2.5.3). Если нажать снова (2.5.2) или (2.5.4), активируется тройная конфорка. Чтобы отключить ее, нажмите (2.5.5). 2.6 Конфорка-фонтан. Эту конфорку можно использовать по кругу или вместе, как конфорку-фонтан. Нажмите, чтобы активировать, и нажмите снова, чтобы деактивировать.

Рекомендация: в моделях с галогенными конфорками освещение очень интенсивное, и рекомендуется не смотреть на него, когда оно работает без посуды.

ФУНКЦИИ ВРЕМЕНИ

2.7 Установка времени. При подключении плиты цифры часов мигают и показывают 12:00 (2.7.1). Установите время с помощью клавиш + и - (2.7.2). Повторяйте эту операцию каждый раз, когда плита отключается или происходит сбой в электроснабжении.

Чтобы изменить время, нажмите и удерживайте клавишу (2.7.3) в течение 5 секунд. Время начнет мигать, и вы услышите звуковой сигнал. Установите время с помощью клавиш + и -.

2.8 Выбор времени.

Модели abc: После активации конфорки и выбора мощности у вас есть 5 секунд мигания, чтобы нажать клавишу (2.8.1). Выберите желаемое время, нажимая + или - (2.8.2). Через пять секунд время будет подтверждено, и вы увидите время и светящуюся точку под значком таймера (2.8.3). Чтобы изменить или просмотреть оставшееся время, нажмите значок таймера (2.8.4). Чтобы отменить программирование, нажмите клавиши + и - одновременно (2.8.5).

Модели dfghkmo: Включив фокус и выбрав мощность, нажмите клавишу над часами. Вы увидите, что появляется [иконка] на каждом фокусе (2.8.6). Нажмите «+» на фокусе, который хотите таймировать, и он начнет мигать (2.8.7). Выберите время с помощью

• клавиши над часами (2.8.8). Через 5 секунд время будет подтверждено, и мощность и таймируемый фокус будут отображаться попеременно. Когда запрограммированное время истечет, прозвучит звуковой сигнал, и 00 начнет мигать. Чтобы отменить таймер, нажимайте на иконку, пока не увидите 00.

Примечание: таймер автоматически выключится, если вы не выберете время в течение 10 секунд.

Модели e: Включив фокус и выбрав мощность, снова нажмите клавишу выбора фокуса, который хотите таймировать, и вы увидите, что появляется [иконка] (2.8.11). Выберите время с помощью «+», «-» (2.8.12) и подтвердите, снова нажав клавишу таймируемого фокуса (2.8.13). Мощность будет отображаться с красной точкой, указывающей, что фокус таймируется. Звуковой сигнал и индикация [—] предупреждают, что запрограммированное время истекло (2.8.14). Нажмите любую клавишу, и звуковой сигнал прекратится.

Примечание: таймер автоматически выключится, если вы не выберете время в течение 10 секунд.

Соображения по таймеру: Если уровень мощности равен 9, максимальное время таймера составляет 60 минут. Если он другой, максимальное время составит 99 минут.

После истечения запрограммированного времени сигнализация будет звучать, пока вы не нажмете любую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры, чтобы автоматически перейти к температуре поддержания.

Модели abc: Включите фокус и переместите полосу до максимальной мощности. Нажмите [клавишу], и вы увидите, что на экране выбранного фокуса появится R (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень. Рекомендуется, чтобы он был между уровнями 3 и 6 (2.9.2). Через пять секунд быстрый нагрев будет подтвержден, и R и мощность будут отображаться попеременно. Как только максимальная температура достигнута, R исчезает, и остается мощность поддержания. Фокус продолжает работать в обычном режиме. Если вы хотите отменить быстрый нагрев, нажмите

иконку запрограммированного фокуса и выберите новую мощность.

Модели dfghjklm: Выберите фокус и установите его на максимальную мощность, нажимая «+», пока не увидите 9 и точку (2.9.3). Отрегулируйте мощность, нажимая [клавиши]. Рекомендуется выбирать уровни между 3 и 6 (2.9.4). Через 5 секунд быстрый нагрев будет подтвержден, и будет отображаться мощность, за которой следует точка (2.9.5). Когда достигается максимальная температура, десятичная точка исчезает, и фокус продолжает работать в обычном режиме. Чтобы отменить функцию, нажмите клавишу запрограммированного фокуса и выберите новую мощность.

2.10 Витки с ручками управления. Убедитесь, что ручка, которую вы поворачиваете, соответствует конфорке, которую вы хотите использовать (2.10.1). Поверните ручку в нужном направлении, и загорится индикатор работы (2.10.2), который также указывает на остаточное тепло, когда конфорка выключена.

На моделях с двойной конфоркой или конфоркой с двумя зонами, при повороте ручки влево регулируется часть конфорки, а при повороте вправо регулируется вся конфорка (2.10.3).

2.11 Выключение конфорки. Установите мощность конфорки, которую хотите выключить, в положение «0». 2.12 Остаточное тепло. После использования варочной панели конфорки остаются горячими в течение некоторого времени, которое зависит от выбранной мощности. На индикаторе отображается «H» или точка на тех конфорках, которые еще горячие. Не прикасайтесь к конфоркам. Вы можете обжечься.

Внимание: при отключении электроэнергии после восстановления питания индикация не появится, даже если зона нагрева еще горячая. Примите это во внимание.

2.13 Функция блокировки. Чтобы предотвратить манипуляции со стороны детей. Нажмите и удерживайте клавишу в течение 3 секунд, чтобы активировать блокировку. Чтобы разблокировать, повторите операцию.

Рекомендации:

Избегайте ударов посуды о стекло. - Алюминиевая посуда не рекомендуется, так как она МОЖЕТ ОСТАВИТЬ ПЯТНА на стекле варочной панели, если только дно не имеет защиту из нержавеющей стали.

• Не следует включать конфорки без посуды.
• Дно посуды должно быть плоским и сухим.
• Убедитесь, что диаметр посуды больше или равен диаметру используемой конфорки, и центрируйте ее над зоной нагрева.
• Старайтесь не двигать посуду, чтобы не поцарапать стекло. Используйте прибор только для приготовления пищи. Не используйте варочную панель в качестве рабочей поверхности.
• Не лейте холодную воду непосредственно на горячую варочную панель.

Внимание: Прерывистая работа зон нагрева не является неисправностью. Они включаются и выключаются в течение более или менее длительных периодов в зависимости от выбранной мощности.

3

Техническое обслуживание и чистка

• Никогда не используйте пароочиститель.
• Часто очищайте поверхность плиты, когда она остынет. Не используйте абразивные средства или губки. Протирайте её влажной тряпкой с мыльной водой (3.1.1).
• Раз в неделю проводите глубокую очистку с использованием специальных средств для стеклокерамики. Рекомендуем VITRO-CLEN для очистки и ухода за стеклокерамической поверхностью.
• Сильные загрязнения удаляйте скребком для стекла (3.1.2).
• Если на плиту случайно попал сахар, сахаросодержащие продукты или пластик, удалите их как можно скорее скребком, пока они еще горячие. Если не сделать это сразу, могут остаться постоянные пятна.
• Следите за тем, чтобы лезвие скребка было в хорошем состоянии. Если оно повреждено, замените его.

Безопасность

• Электрическая сеть, питающая плиту, должна иметь выключатель с разрывом всех полюсов не менее 3 мм между контактами.
• Установка плиты должна выполняться авторизованным установщиком, который должен следовать инструкциям и схемам производителя.
• Установка должна быть рассчитана на максимальную мощность, указанную на табличке с характеристиками, и иметь розетку с заземлением в соответствии с нормами.
• Если кабель поврежден, его должен заменить сервисный центр или аналогичный квалифицированный персонал, чтобы избежать опасности.
• Плита оснащена внутренним ограничителем температуры, который отключает плиту, если она перегревается.
• После каждого использования отключайте плиту с помощью органов управления.
• Если поверхность стекла треснула или разбилась, немедленно отключите прибор от сети, чтобы избежать возможного поражения электрическим током. Не используйте плиту, пока не замените стекло (4.1.1).
• В случае перелива жидкости на клавиши управления плита останавливается и подает звуковой сигнал (4.1.2).
• Если датчики остаются нажатыми слишком долго или если на них находится какой-либо предмет, плита останавливается и подает звуковой сигнал (4.1.3).
• Не ставьте на датчики посуду с горячим дном, так как при нажатии на них можно обжечься (4.1.3).
• Следите за тем, чтобы дети не приближались к плите, так как поверхности нагрева могут сильно нагреваться во время работы. Используйте систему блокировки, чтобы они не могли играть с элементами управления.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями. Будьте рядом с плитой, когда готовите блюда или продукты с жиром или маслом. Чрезмерный нагрев может привести к их воспламенению.
• Если плита установлена над ящиком, не храните в нем легковоспламеняющиеся предметы.

Охрана окружающей среды

Плита была разработана с учетом сохранения окружающей среды.

Берегите окружающую среду. Используйте соответствующую мощность для каждого вида приготовления и выбирайте посуду подходящего размера для количества приготавливаемой пищи. Когда дно посуды и диаметр зоны нагрева совпадают, передача тепла оптимальна.

После окончания приготовления оставьте посуду на том же месте, чтобы использовать остаточное тепло. Таким образом вы сэкономите энергию.

По возможности используйте крышку, чтобы уменьшить потери тепла при испарении.

Утилизация отходов электрического и электронного оборудования.

Не выбрасывайте приборы вместе с обычными бытовыми отходами.

Отнесите вашу плиту в специальный пункт сбора.

Переработка бытовой техники позволяет избежать негативных последствий для здоровья и окружающей среды, а также экономить энергию и ресурсы.

Для получения дополнительной информации обращайтесь в местные органы власти или в магазин, где вы приобрели плиту.

Инструкция по эксплуатации

Важно: Перед использованием плиты полностью прочтите данную инструкцию.

Данная инструкция составлена таким образом, что текст соответствует соответствующим рисункам.

Идентификация

Определите модель вашей плиты (a", b", c", d", e", f", g", h", i", j", k", l", m", n", o"), сравнивая количество и расположение конфорок вашего прибора с иллюстрациями.

1

Установка

1.1 Распаковка. Снимите все защитные элементы. 1.2 Установка в мебель. Всегда учитывайте данные таблички с характеристиками (1.2.1) и размеры мебели, в которую будет встраиваться плита (1.2.2, 1.2.3). Если вы не собираетесь устанавливать духовой шкаф под плитой, необходимо установить защитную панель в соответствии с указанными размерами (1.2.4). Приклейте пенополиуретановую прокладку по внешнему контуру плиты для обеспечения надежной фиксации (1.2.5). Переверните плиту и вставьте ее в проем (1.2.6). Закрепите ее на мебели с помощью четырех прилагаемых крючков (1.2.7). Не используйте несъемные материалы, такие как силикон. 1.3 Подключение к электрической сети. Плита поставляется с кабелем питания.

• С 5 проводами: a) темно-синий, b) голубой, c) коричневый, d) красный, e) зелено-желтый. (1.3.1) Подготовлено для плит с напряжением 230V (1.3.2)
• Подготовлено для плит с напряжением 220-240В\~, см. таблицу. (1.3.3)
• Общая мощность: плита 60 см 6,8 кВт, плита >60 см 7,8 кВт

220-240В~ Номинальный ток по фазам

Плита 60 см 30А

Плита >60 см 34A

• Если тип подключения отличается от 220-240 В~, замените кабель и выполните подключение согласно схемам (1.3.3, 1.3.4).

220-240V 3~ Int. nominal por fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. nominal por fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. nominal por fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Este aparato é conforme às direcitasves europeas 73/23/CEE e 89/336/CEE

Рекомендация: Установка плиты должна выполняться авторизованным установщиком, который будет следовать инструкциям и схемам производителя.

Использование

Для стеклокерамической плиты подходят посуда из глины, меди или нержавеющей стали. Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стекле плиты.

2.1 Выбор зоны нагрева. У вас есть несколько конфорок для размещения посуды. Выберите наиболее подходящую в зависимости от размера посуды. 2.2 Включение плиты. Нажмите ① в течение 3 секунд, чтобы включить плиту, при этом активируются индикаторы различных зон нагрева.

Примечание: Чтобы включить плиту, если активирована функция защиты от детей, отключите её, удерживая клавишу в течение 3 секунд (2.13).

2.3 Активация конфорки. Активируйте конфорку, поместив на неё посуду и нажав на соответствующую клавишу (2.3.1, 2.3.2) или нажав + (2.4.2).

Примечание: Если вы тратите более пяти секунд на выбор конфорки, плита автоматически выключается в целях безопасности.

2.4 Выбор мощности. Отрегулируйте её, проведя пальцем по полосе (2.4.1) или нажимая + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная и тройная конфорка. После выбора мощности нажмите, чтобы активировать двойную конфорку (2.5.1, 2.5.3). Если нажать снова (2.5.2) или (2.5.4), активируется тройная конфорка. Для отмены нажмите ( , , , ). 2.6 Конфорка-фонтан. Эту конфорку можно использовать в круглой форме или совместно, как конфорку-фонтан. Нажмите для активации и нажмите снова для деактивации.

Рекомендация: На моделях с галогенными конфорками свет настолько интенсивный, что рекомендуется не смотреть на него пристально, когда конфорка работает без посуды.

ФУНКЦИИ ВРЕМЕНИ

2.7 Установка времени. При подключении плиты цифры часов мигают и показывают 12:00 (2.7.1). Установите время с помощью клавиш +, (2.7.2). Повторите эту операцию каждый раз, когда происходит отключение или перебой в подаче электроэнергии.

Para cambiar la hora, pulsa durante cinco segundos la tecla (2.7.3). La hora empezará a escintilar y oirás un asubío. Ajústala con las teclas + y -.

2.8 SELECCIÓN DE TEMPO.

Modelos abc: Una vez activado un foco y seleccionada la potencia, tienes cinco segundos (el tiempo restante escintila) para pulsar la tecla (2.8.1). Selecciona el tiempo necesario pulsando + o - (2.8.2). Tras cinco segundos, el tiempo queda validado y se visualizará la hora y un punto luminoso bajo la icona del foco temporizado (2.8.3). Para modificar o ver el tiempo restante, pulsa sobre la icona del foco temporizado (2.8.4). Para anular la programación, pulsa las teclas + y - simultáneamente (2.8.5).

Modelos dfghkmo: Una vez activado un foco y seleccionada la potencia, pulsa la tecla + sobre el reloj. Aparece 00 y una en cada foco (2.8.6). Pulsa + del foco que se va a temporizar y escintilará (2.8.7). Selecciona el tiempo con +

sobre el reloj (2.8.8). Tras cinco segundos, el tiempo queda validado y se visualizará de forma alternativa la potencia y el foco temporizado. Transcurrido el tiempo, se emitirá un señal acústico y escintilará. Para anular la temporización, pulsa - sobre la icona hasta visualizar.

Nota: El temporizador se apagará automáticamente si tardas más de 10 segundos en seleccionar el tiempo.

Modelo e: Una vez activado un foco y seleccionada la potencia, pulsa de nuevo la tecla de selección del foco que se va a temporizar; aparece una (2.8.11). Selecciona el tiempo con + o - (2.8.12) y valídalo pulsando de nuevo la tecla del foco temporizado (2.8.13). La potencia se visualizará con un punto que indica que el foco está temporizado. Un señal acústico y una indicación advierten que el tiempo concluyó (2.8.14). Pulsa cualquier tecla y el señal acústico desaparecerá.

Nota: El temporizador se apagará automáticamente si tardas más de 10 segundos en seleccionar el tiempo.

Consideraciones sobre la temporización: Si el nivel de potencia es 9, el máximo tiempo que se va a temporizar será de 60 min. Si es distinto, el máximo podrá ser 99 min.

Una vez concluido el tiempo, la alarma sonará mientras no pulses ninguna tecla.

FUNCIONES DE PROGRAMACIÓN

2.9 Quentamiento rápido. Alcanza rápidamente la temperatura T máxima para pasar de forma automática a la temperatura de mantenimiento.

Modelos abc: Activa un foco y lleva la barra a la máxima potencia. Pulsa en el display del foco seleccionado (2.9.1). Tienes cinco segundos para seleccionar el nivel deseado; se recomienda que esté entre los niveles 3 y 6 (2.9.2). Tras cinco segundos, el quentamiento rápido queda validado y se visualizará la potencia de forma alternativa. Alcanzada la temperatura T máxima, desaparece R y la potencia de mantenimiento. El foco seguirá funcionando de forma convencional. Si deseas cancelar el quentamiento rápido, pulsa la icona del foco programado y selecciona una nueva potencia.

Модели: выберите низкую мощность на максимальную мощность, нажимая +, пока не появится 9 и точка 9.2.9.3. Отрегулируйте мощность, нажимая, рекомендуются уровни 3–6 (2.9.4). Через пять секунд быстрый нагрев будет подтвержден, и отобразится мощность, за которой следует точка (2.9.5). При достижении максимальной температуры десятичная точка исчезает, и конфорка продолжит работать обычным образом. Чтобы отменить, нажмите клавишу запрограммированной конфорки и выберите новую мощность.

2.10 Конфорки с ручками. Убедитесь, что конфорка, которую вы собираетесь использовать, соответствует той, которую вы хотите использовать (2.10.1). Поверните ручку в нужное положение, и загорится индикатор работы (2.10.2), который также сигнализирует об остаточном тепле, когда конфорка выключена.

В моделях с конфоркой или зоной нагрева, поворачивая ручку влево, регулируется часть конфорки, а поворачивая ручку вправо, регулируется вся конфорка (2.10.3).

2.11 Выключение конфорки. Выберите мощность конфорки, которую хотите выключить. 2.12 Остаточное тепло. После использования плиты конфорки остаются горячими в течение времени, которое зависит от выбранной мощности, и на горячих конфорках отображается H или точка. Не прикасайтесь к этим конфоркам, существует риск ожога.

Внимание: если произойдет отключение электроэнергии, при восстановлении питания индикация H не появится, даже если зона нагрева все еще горячая. Учитывайте это обстоятельство.

2.13 Функция блокировки. Для предотвращения манипуляций со стороны детей. Удерживайте клавишу нажатой в течение 3 секунд, и блокировка активируется. Чтобы разблокировать, повторите операцию.

Рекомендации:

Избегайте ударов посуды о стекло. - Алюминиевая посуда не рекомендуется, так как она может оставить пятна на стекле, если только дно не имеет защиту из нержавеющей стали. - Конфорки не должны работать без посуды. - Дно посуды должно быть плоским и сухим.

• Следите, чтобы диаметр посуды был больше или равен диаметру используемой конфорки, и центрируйте ее на конфорке. Старайтесь не двигать посуду, чтобы не поцарапать стекло.
• Используйте прибор только для приготовления пищи. Не используйте плиту в качестве рабочего стола. Не лейте холодную воду непосредственно на плиту, пока она горячая.

Внимание: прерывистая работа зон нагрева не является неисправностью. Они включаются и выключаются с более или менее длительными интервалами в зависимости от выбранной мощности.

3

Техническое обслуживание и чистка

Не используйте пароочиститель. - Часто протирайте поверхность плиты, когда она уже остыла. Не используйте абразивные средства или губки. Протирайте влажной тканью с мыльной водой (3.1.1). - После очистки тщательно протрите специальными средствами для стеклокерамики. Рекомендуем VITRO-CLEN для очистки и ухода за вашей стеклокерамической плитой. - Сильно пригоревшие загрязнения удаляйте скребком для стекла (3.1.2). - Если по неосторожности на плиту попал сахар, сахаросодержащие продукты или пластик, немедленно удалите их скребком, пока плита еще горячая. В противном случае могут остаться постоянные пятна. - Используйте лезвие скребка в хорошем состоянии, заменяйте его при малейшем износе.

Безопасность

• Цепь питания, питающая плиту, должна иметь автоматический выключатель с разъединением всех полюсов и расстоянием между контактами не менее 3 мм.
• Установка плиты должна выполняться уполномоченным установщиком, который будет следовать инструкциям и схемам производителя.
• Установка должна быть рассчитана на максимальную мощность, указанную на табличке с характеристиками, и иметь розетку с заземлением, соответствующим нормам.
• Если кабель поврежден, он должен быть заменен сервисной службой или квалифицированным персоналом во избежание опасности.
• Плита оснащена внутренним ограничителем температуры, который отключает плиту в случае чрезмерного нагрева.
• После каждого использования выключайте плиту с помощью ее органов управления.
• Если поверхность стекла треснула или разбилась, немедленно отключите прибор от сети, чтобы избежать возможного поражения электрическим током. Не используйте плиту и не меняйте стекло самостоятельно (4.1.1).
• В случае перелива жидкости на сенсорные клавиши плита отключится и подаст звуковой сигнал (4.1.2).
• Если вы слишком долго удерживаете какой-либо датчик или какой-либо предмет активирует датчики, плита отключится и подаст звуковой сигнал (4.1.3). Не ставьте на датчики посуду с горячим дном, так как можно обжечься при нажатии (4.1.3).
• Держите маленьких детей подальше: поверхности нагрева могут сильно нагреваться во время работы. Используйте систему блокировки, чтобы дети не могли играть с органами управления.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями.
• Всегда оставайтесь рядом при приготовлении блюд или продуктов с жиром или маслом. Чрезмерный нагрев может привести к их воспламенению.
• Если плита установлена над выдвижным ящиком, не следует хранить в нём легковоспламеняющиеся предметы.

Окружающая среда

Плита была разработана с учётом защиты окружающей среды.

Берегите окружающую среду. Используйте подходящую мощность для каждого вида приготовления и выбирайте посуду, соответствующую количеству приготавливаемой пищи. Когда дно посуды и диаметр зоны нагрева совпадают, передача тепла оптимальна. По окончании приготовления, если хотите, оставьте посуду на месте, чтобы использовать остаточное тепло. Таким образом вы сэкономите энергию.

Всегда используйте крышку, когда это возможно, чтобы уменьшить потери тепла при испарении.

Утилизация отходов электрического и электронного оборудования.

Не выбрасывайте приборы вместе с обычными бытовыми отходами.

Сдайте вашу плиту в специальный пункт приёма.

Переработка бытовой техники предотвращает негативные последствия для здоровья и окружающей среды и позволяет сэкономить энергию и ресурсы.

Для получения дополнительной информации обращайтесь в местные органы власти или в магазин, где вы приобрели плиту.

Руководство по эксплуатации

Очень важно: перед использованием плиты полностью прочтите данное руководство.

Тексты и рисунки в руководстве взаимосвязаны.

Идентификация

Определите модель вашей плиты ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество и расположение конфорок с изображениями.

1 Установка

1.1 Распаковка. Снимите все защитные элементы. 1.2 Установка в мебель. Всегда учитывайте данные, указанные на табличке с характеристиками (1.2.1), и размеры мебели, в которую будет устанавливаться плита (1.2.2, 1.2.3). Если под плитой не нужно устанавливать духовку, необходимо установить защитную панель в соответствии с указанными размерами (1.2.4). Приклейте пенополиуретановое уплотнение по периметру плиты для обеспечения полной герметичности (1.2.5). Переверните плиту и вставьте ее в вырез мебели (1.2.6). Закрепите плиту на мебели с помощью четырех крепежных элементов (1.2.7). Не используйте трудноудаляемые материалы, например, силикон. 1.3 Подключение к электрической сети. В комплекте с плитой всегда поставляется кабель питания.

Кабель имеет пять жил: a) темно-синий, b) светло-синий, c) коричневый, d) красный, e) желто-зеленый. (1.3.1) Для плиты, рассчитанной на 230В~ (1.3.2) Для плиты, рассчитанной на 220-240В~: обратитесь к таблице (1.3.3) - Общая мощность: плита 60 см, 6,8 кВт; плита >60 см, 7,8 кВт

220-240В~ Номин. ток на фазу

Плита 60 см $0 A

Плита 60 см| 34 A

• Если тип подключения не 220-240В~, отсоедините кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ Int.	Nominala faseka
60 cm-ko plaka	14 A
>60 cm-ko plaka	16,5 A
380-415V 3N~ Int.	Nominala faseka
60 cm-ko plaka	11 A
>60 cm-ko plaka	13 A
380-415V 2N~ Int.	Nominala faseka
60 cm-ko plaka	16 A
>60 cm-ko plaka	19 A
Aparatu honek Europaoko 73/23/CEE eta89/336/CEE zuzentarauak betetzen ditu.

Рекомендация: Плита должна быть установлена квалифицированным установщиком, который должен следовать инструкциям и схемам производителя.

Использование

На стеклокерамических конфорках можно использовать глиняную, медную или нержавеющую посуду. Алюминиевая посуда, однако, не рекомендуется, так как она может оставлять пятна на стекле плиты.

2.1 Выбор зоны приготовления. У вас есть несколько конфорок для размещения посуды. Выберите подходящую, учитывая размер используемой посуды. 2.2 Включение плиты. Нажмите и удерживайте клавишу в течение 3 секунд, и плита включится. На всех зонах нагрева активируются индикаторы.

Примечание: если активирована функция защиты от детей, перед выбором ее необходимо отключить. Для этого нажмите и удерживайте клавишу в течение 3 секунд (2.13)

2.3 Активация конфорки. Активируйте конфорку, на которой находится посуда, нажав соответствующую клавишу

нажмите (2.4.2) (2.3.1, 2.3.2). или +

Примечание: у вас есть 5 секунд, чтобы выбрать фокус. Если это время истечет и вы не выберете

фокус, плита автоматически выключится в качестве меры безопасности.

2.4 Выбор мощности. Выберите желаемую мощность, проведя пальцем по полосе (2.4.1) или используя клавиши + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ ФОКУСЫ

2.5 Двойной фокус, тройной фокус. После выбора мощности нажмите , и активируется двойной фокус (2.5.1, 2.5.3). Если вы снова нажмете (2.5.2) или (2.5.4), активируется тройной фокус. Чтобы отключить специальные фокусы, нажмите ( , , , ). 2.6 Фокус для противней. Этот фокус можно использовать в круговом режиме или вместе с другим в качестве фокуса для противня. Чтобы активировать этот фокус, нажмите . Если вы нажмете снова, он отключится.

Рекомендация: В моделях с галогенными фокусами, когда свет очень яркий и фокус активирован, рекомендуется не смотреть прямо на фокус, не имея на нем посуды.

ФУНКЦИИ ТАЙМЕРА

2.7 Установка времени L. При подключении плиты цифры часов начинают мигать и показывают 1200 (2.7.1). Чтобы установить желаемое время, нажмите +, клавиши (2.7.2). Сделайте то же самое при каждом отключении плиты или перебое с электричеством.

Чтобы изменить время, нажмите клавишу L на 5 секунд (2.7.3). Часы начнут мигать, и вы услышите звуковой сигнал. Выберите желаемое время, нажимая клавиши + и -.

2.8 Выбор длительности

Модели abc: После активации фокуса и выбора мощности у вас есть 5 секунд, чтобы нажать мигающую (2.8.1). Выберите желаемую длительность, нажимая клавиши + и - (2.8.2). Через пять секунд выбранная длительность будет подтверждена, и под значком таймера фокуса появятся выбранное время и светящаяся точка (2.8.3). Чтобы изменить длительность или увидеть оставшееся время, снова нажмите значок таймера фокуса (2.8.4). Чтобы отменить программирование, нажмите клавиши + и - одновременно (2.8.5).

Модели dfghkmo: После активации фокуса и

выбора мощности нажмите клавишу + над часами. На каждом фокусе появятся 00 и (2.8.6). Нажмите клавишу + фокуса, который нужно таймировать, и изображение начнет мигать (2.8.7). Выберите длительность, нажимая клавиши + и - над часами (2.8.8). Через 5 секунд выбранная длительность будет подтверждена, и на таймируемом фокусе будут попеременно отображаться мощность и . По истечении времени раздастся звуковой сигнал, и изображение 00 начнет мигать. Чтобы отменить таймирование, нажимайте клавишу - над значком 00, пока не увидите 00.

Примечание: Если вы тратите более 10 секунд на выбор длительности, таймер автоматически выключится.

Модель e: После активации конфорки и выбора мощности нажмите клавишу выбора конфорки, которую нужно запрограммировать на таймер. Появится символ . (2.8.11). Выберите продолжительность, нажимая клавиши + и - (2.8.12), и подтвердите, снова нажав клавишу конфорки с таймером (2.8.13). Рядом с выбранной мощностью появится точка; эта точка будет указывать на то, что для конфорки установлена продолжительность. Звуковой сигнал и появление символа - означают, что время истекло (2.8.14). Нажмите любую клавишу, и звук исчезнет.

Примечание: если при выборе продолжительности вы тратите более 10 секунд, таймер автоматически выключится.

При программировании таймера учтите:

Если максимальный уровень мощности равен 9, максимальное время таймера составит 60 минут. Если уровень мощности другой, продолжительность таймера может составлять до 99 минут. По истечении времени будет звучать сигнал, пока вы не нажмете любую другую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Достигается максимальная температура, затем автоматически переходит к поддерживающей температуре.

Модель abc: Активируйте конфорку и установите максимальную мощность. Нажмите 110, и на дисплее выбранной конфорки появится R (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень. Рекомендуется выбирать между уровнями 3 и 6 (2.9.2). Через 5 секунд быстрый нагрев будет подтвержден, и символ R и мощность будут отображаться попеременно. После достижения максимальной температуры символ R

исчезнет, и будет видна только поддерживающая мощность. Конфорка продолжит работу в обычном режиме. Если вы хотите отключить функцию быстрого нагрева, нажмите на значок запрограммированной конфорки и выберите другую мощность.

Модель dfghjklmo: Выберите конфорку и установите максимальную мощность, нажимая клавишу +, пока не увидите 9 (9 и точка) (2.9.3). Регулируйте мощность, нажимая клавишу. Рекомендуется выбирать между уровнями 3 и 6 (2.9.4). Через 5 секунд быстрый нагрев будет подтвержден, и будут видны мощность и точка (2.9.5). После достижения максимальной температуры точка исчезнет, и конфорка продолжит работу в обычном режиме. Чтобы отменить функцию, нажмите клавишу запрограммированной конфорки и выберите другую мощность.

2.10 Поворотные ручки. Убедитесь, что конфорка, на которую вы воздействуете, та, которую вы хотите использовать (2.10.1). Поверните ручку в нужном направлении, и загорится индикатор работы (2.10.2). Этот индикатор также указывает на то, что конфорка еще горячая после выключения.

В моделях с двойной конфоркой или конфоркой с поддоном поворот ручки влево регулирует часть конфорки, а поворот вправо — всю конфорку (2.10.3).

2.11 Выключение конфорки. Выберите мощность на конфорке, которую хотите выключить.

2.12 Остаточное тепло. После использования плиты конфорки остаются горячими в течение некоторого времени в зависимости от выбранной мощности, и на конфорках, которые еще горячие, будет отображаться H или точка. Не прикасайтесь к этим конфоркам, так как можно обжечься.

Ohara: Argindarra mozten bada, berriro datorrenean, ez da H irudia ikusiko, nahiz eta kozinatzeko erabili den aldea oraindik bero egon. Beraz, kontuan izan hori.

2.13 Blokeo-funtzioa. Haurrek plaka erabil ez dezaten, sakatu tekla 3 segundoz, eta horrela blokeoa aktibatuko duzu. Desblokeatzeko, berriro egin gauza bera.

Gomendioak:

Ez eman kolperik ontziekin kristalaren gainean.

Aluminiozko ontziak ez dira gomendatzen, beiraren gainean orbanak sor ditzaketelako, ez bada altzairu herdoilgaitzezko babesa dutela azpian.

Bero-fokuek ez dute funtzionatu behar gainean ontzirik ez badute. - Ontziaren azpiak laua izan behar du eta lehor egon behar du. Ziurtatu ontziek erabiliko duzun fokuaren diametroa edo handiagoa dutela, eta ontzia bero fokuaren gainean jartzerakoan, fokuaren erdi-erdian jarri. - Ahal bada ez mugitu ontziak, beiran markak egin daitezke-eta. - Plaka janariak prestatzeko baino ez erabili; inoiz ez lan-mahai bezala. - Ez isuri zuzenean ur hotzik oraindik bero dagoen plakaren gainean.

Adi: Kozinatzeko guneen etenkako funtzionamenduak ez du esan nahi matxuratuta daudenik. Aukeratutako potentziaren arabera tarte luzeagoetan edo laburragoetan piztuta edo itzalita izango dira.

3

Mantentzea eta garbitzea

• Ez erabili lurrunez garbitzeko inolako makinarik.
• Garbitu sarri zure plakaren gainazala, hozten denean. Ez erabili produktu edo esponja urratzailerik. Garbitzeko, erabili zapi hezea eta xaboi ura 3.1.1)
• Astean behin, plaka erabat garbitu bitrozeramikarako produktu bereziekin. Zure bitrozeramika garbitzeko eta zaintzeko VITROCLEN gomendatzen dizugu. Gogor itsatsitako zikinkeria kentzeko, erabili beirak garbitzeko arraska berezi bat 3.1.2)
• Deskuiduan, plaka gainean azukrea edo azukrea duen zerbait edo plastikoa erretzen bada, garbitu lehenbailehen, plaka bero dagoen bitartean; bestela, orbanak geldi daitezke betiko. Arraketaren hortzak egoera onean behar ditu; hala ez bada, aldatu.

4

Segurtasuna

• Сеть электропитания должна быть оснащена всеполюсным выключателем с расстоянием между контактами не менее 3 мм.
• Плита должна быть установлена уполномоченным установщиком в соответствии с инструкциями и схемами производителя.
• Электрическая установка должна соответствовать максимальной мощности, указанной на табличке с характеристиками, и иметь заземление в соответствии с нормами. Если кабель поврежден, его должен заменить сервисный центр или квалифицированный специалист, чтобы избежать опасности.
• Плита оснащена устройством, ограничивающим внутреннюю температуру, которое отключает плиту при перегреве.
• После использования плиты выключайте ее соответствующим переключателем.
• Если стеклянная поверхность треснула или разбилась, немедленно отключите плиту от сети, чтобы избежать возможного поражения электрическим током. Не используйте плиту до замены стекла (4.1.1).
• Если пища перекипела и попала на сенсорные кнопки, плита остановится и прозвучит звуковой сигнал (4.1.2).
• Если какой-либо датчик нажат в течение длительного времени или активирован из-за наличия объекта, плита остановится и прозвучит звуковой сигнал (4.1.3).
• Не ставьте на датчики посуду с горячим дном, так как при нажатии на датчики можно обжечься (4.1.3). Держите маленьких детей подальше от плиты, так как нагревающиеся поверхности могут сильно нагреться, когда плита работает. Используйте блокировку, чтобы дети не играли с элементами управления.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями.
• Всегда находитесь рядом с плитой, когда готовите пищу с жиром или маслом. Если они сильно нагреются, они могут воспламениться.
• Если плита установлена над ящиком, не храните в этом ящике легковоспламеняющиеся предметы.

Окружающая среда

Варочная панель разработана для защиты окружающей среды. Она бережно относится к окружающей среде. Всегда используйте мощность, соответствующую каждому блюду, и при выборе посуды всегда учитывайте количество пищи, которое вы собираетесь приготовить. Тепло передается лучше всего, когда дно посуды и диаметр зоны нагрева совпадают.

Когда вы закончите готовить, вы можете оставить посуду на той конфорке, где вы ее приготовили; таким образом, вы можете использовать остаточное тепло и сэкономить энергию. Всегда используйте крышки для поддержания температуры, так как тепло теряется через пар.

Управление отходами электрического и электронного оборудования.

Не смешивайте прибор с обычными бытовыми отходами. Сдайте вашу варочную панель в специальный центр сбора отходов.

Переработка бытовой техники предотвращает вредные последствия для здоровья и окружающей среды, а также позволяет экономить энергию и ресурсы.

Если вам нужна дополнительная информация, обратитесь в местные органы власти или в магазин, где вы приобрели варочную панель.
