2VFT330AS - Sukalde FAGOR - Doako erabiltzaile-eskuliburua

Produktu mota	Beira-zeramikazko sukalde-mahaia
Marka	Fagor
Modeloa	2VFT330AS
Elikatze elektrikoa	220-240 V ~ (monofasikoa) edo 380-415 V (trifasikoa)
Gehienezko potentzia	6.8 kW (60 cm modeloa) edo 7.8 kW (>60 cm modeloa)
Sukalde-kopurua	4 sukalde (modeloaren arabera)
Sukalde mota	Beira-zeramika foku bikoitza, hirukoitza eta Grand Plat fokuarekin
Funtzio nagusiak	Berokuntza azkarra, programazio tenporizadorea, haurren blokeoa, itzaltze automatikoa
Hondar-beroaren adierazlea	Bai (H pantaila)
Gainazalaren materiala	Beira-zeramika
Garbiketa eta mantentzea	Zapi hezea eta ur xaboiduna, beira-zeramikarako garbitzaile berezia (gomendatua VITROCLEN), orban itsatsietarako raskleta
Segurtasuna	Haurren blokeoa, tenperatura-mugatzailea, gainezkatze edo tekletan objektu bat egonez gero gelditzea, pitzadura kasuan automatikoki etetea
Instalazioa	Armairu batean txertatzea, emandako klip-ekin finkatzea, instalatzaile homologatuaren konexio elektrikoa
Elikatze-kablea	5 hariko kablearekin hornitua 230 V-rako, 220-240 V eta trifasikorako egokigarria
Betetzea	Europako zuzentarauak 73/23/CEE eta 89/336/CEE
Oharra	58 orrialde, hainbat hizkuntzatan eskuragarri (FR, EN, ES, etab.)

Maiz egiten diren galderak - 2VFT330AS FAGOR

Nola piztu Fagor 2VFT330AS sukalde-mahaia?

Sakatu ① tekla 3 segundoz. Sukalde-eremuen adierazleak piztuko dira. Haurren segurtasuna aktibatuta badago, desaktibatu blokeo-tekla 3 segundoz sakatuz.

Nola aktibatu haurren blokeoa?

Sakatu blokeo-tekla (kateatu sinboloa) 3 segundoz funtzioa aktibatzeko. Desaktibatzeko, errepikatu eragiketa bera. Honek haurrei ezarpenak aldatzea eragozten du.

Nola programatu tenporizadorea sukalde batean?

Sukalde baten potentzia hautatu ondoren, sakatu L tekla (edo + erlojuaren arabera) 5 segundo barru. Egokitu denbora + eta - teklekin. Denbora 5 segundoren buruan balioztatzen da.

Zein lapiko mota erabili beira-zeramikan?

Erabili zeramika, kobrea edo altzairu herdoilgaitza ontziak, hondo lau eta lehorrarekin. Saihestu aluminioa, orbanak utz ditzakeelako. Diametroa fokuaren berdina edo handiagoa izan behar da.

Nola garbitu beira-zeramikako orban erretuak?

Erabili beira-zeramikarako raskleta berezia labean egindako zikinkeria kentzeko, ahal dela plaka epela dagoenean. Ez erabili inoiz belaki urratzaileak. Sakon garbitzeko, erabili produktu espezifiko bat, hala nola VITROCLEN.

Zer egin beira-zeramika pitzatuta edo hautsita badago?

Deskonektatu berehala gailua elektrokuzio arriskua saihesteko. Ez erabili plaka. Jarri harremanetan Salmenta Osteko Zerbitzuarekin beira-zeramika ordezkatzeko.

Nola aurreztu energia sukalde honekin?

Erabili fokuaren diametrora egokitutako lapikoak, estali ontziak, eta itzali fokoa 5 eta 10 minutu lehenago sukaldaritza amaitu baino lehen, hondar-beroa aprobetxatzeko.

Zein da instalaziorako behar den potentzia elektrikoa?

60 cm modelo baterako, 6.8 kW aurreikusi 220-240 V-tan (30 A). >60 cm modelorako, 7.8 kW (34 A). Trifasikoan, intentsitateak txikiagoak dira (14 A / 16,5 A). Begiratu oharra xehetasunetarako.

Nola erabili berokuntza azkarra funtzioa?

Hautatu foku bat eta ezarri gehienezko potentzia (9). Sakatu R tekla (edo ezarri 9 puntu batekin modeloaren arabera). 5 segundo dituzu mantentze-potentzia bat aukeratzeko (gomendatua 3 eta 6 artean). Funtzioak azkar berotzen du eta gero automatikoki mantentze-modura pasatzen da.

Nola instalatu behar bezala sukalde-mahaia?

Instalazioa instalatzaile homologatu batek egin behar du. Errespetatu armairuaren txertatze-dimentsioak, itsatsi apar- junta plakaren inguruan, eta finkatu emandako klip-ekin. Konexio elektrikoa arauen araberakoa izan behar da, polo guztietako eteteko gailu batekin.

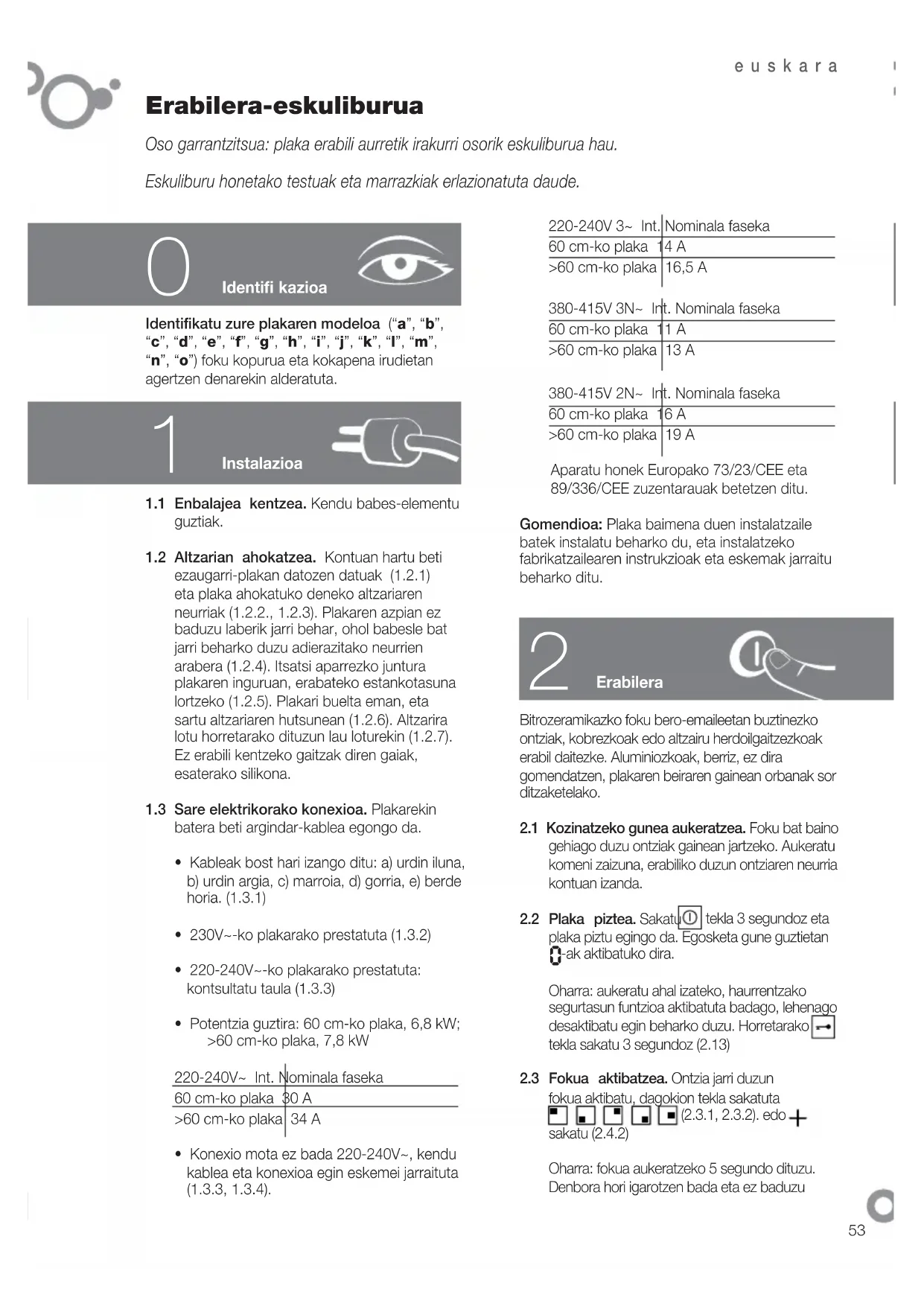

ERABILTZAILE-ESKULIBURUA 2VFT330AS FAGOR

Erabilera-eskuliburua

Oso garrantzitsua: plaka erabili aurretik irakurri osorik eskuliburu hau.

Eskuliburu honetako testuak eta marrazkiak erlazionatuta daude.

Identifikazioa

Identifikatu zure plakaren modeloa ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o") foku kopurua eta kokapena irudietan agertzen denarekin alderatuta.

1 Instalazioa

1.1 Enbalajea kentzea. Kendu babes-elementu guztiak. 1.2 Altzarian ahokatzea. Kontuan hartu beti ezaugarri-plakan datozen datuak (1.2.1) eta plaka ahokatuko deneko altzariaren neurriak (1.2.2., 1.2.3). Plakaren azpian ez baduzu laberik jarri behar, ohol babesle bat jarri beharko duzu adierazitako neurrien arabera (1.2.4). Itsatsi aparrezko juntura plakaren inguruan, erabateko estankotasuna lortzeko (1.2.5). Plakari buelta eman, eta sartu altzariaren hutsunean (1.2.6). Altzarira lotu horretarako dituzun lau loturekin (1.2.7). Ez erabili kentzeko gaitzak diren gaiak, esaterako silikona. 1.3 Sare elektrikorako konexioa. Plakarekin batera beti argindar-kablea egongo da.

Kableak bost hari izango ditu: a) urdin iluna, b) urdin argia, c) marroia, d) gorria, e) berde-horia. (1.3.1) 230V~-ko plakarako prestatuta (1.3.2) 220-240V~-ko plakarako prestatuta: kontsultatu taula (1.3.3) - Potentzia guztira: 60 cm-ko plaka, 6,8 kW; >60 cm-ko plaka, 7,8 kW

220-240V~ Int. Nominala faseka

60 cm-ko plaka 30 A

60 cm-ko plaka | 34 A

• Konexio mota ez bada 220-240V~, kendu kablea eta konexioa egin eskemei jarraituta (1.3.3, 1.3.4).

220-240V 3~ Int.	Nominala faseka
60 cm-ko plaka	14 A
>60 cm-ko plaka	16,5 A
380-415V 3N~ Int.	Nominala faseka
60 cm-ko plaka	11 A
>60 cm-ko plaka	13 A
380-415V 2N~ Int.	Nominala faseka
60 cm-ko plaka	16 A
>60 cm-ko plaka	19 A
Aparatu honek Europaoko 73/23/CEE eta89/336/CEE zuzentarauak betetzen ditu.

Gomendioa: Plaka baimena duen instalatzaile batek instalatu beharko du, eta instalatzeko fabrikatzailearen instrukzioak eta eskemak jarraitu beharko ditu.

Erabilera

Bitrozeramikazko foku bero-emaileetan buztinezko ontziak, kobrezkoak edo altzairu herdoilgaitzezkoak erabil daitezke. Aluminiozkoak, aldiz, ez dira gomendatzen, plakaren beiraren gainean orbanak sor ditzaketelako.

2.1 Kozinatzeko gunea aukeratzea. Foku bat baino gehiago duzu ontziak gainean jartzeko. Aukeratu komeni zaizuna, erabiliko duzun ontziaren neurria kontuan izanda. 2.2 Plaka piztea. Sakatu tekla 3 segundo eta plaka piztu egingo da. Egosketa gune guztietan aak aktibatuko dira.

Oharra: aukeratu ahal izateko, haurrentzako segurtasun funtzioa aktibatuta badago, lehenago desaktibatu egin beharko duzu. Horretarako tekla sakatu 3 segundo (2.13)

2.3 Fokua aktibatzea. Ontzia jarri duzun fokua aktibatu, dagokion tekla sakatuta

sakatu (2.4.2) (2.3.1, 2.3.2). edo +

Oharra: fokua aukeratzeko 5 segundo dituzu. Denbora hori igarotzen bada eta ez baduzu

fokua aukeratu, plaka automatikoki itzaliko da, segurtasun neurri gisa.

2.4 Potentzia aukeratzea. Nahi duzun potentzia aukeratu, atzamarra barratik zehar mugituta (2.4.1) edo + edo - teklak erabilita (2.4.2, 2.4.3).

FOKU BEREZIAK

2.5 Foku bikoitza, Foku hirukoitza. Potentzia aukeratu ondoren, sakatu , eta foku bikoitza aktibatuko da (2.5.1, 2.5.3). Berriro (2.5.2) edo (2.5.4) sakatzen baduzu, foku hirukoitza aktibatuko da. Foku bereziak indargabetzeko sakatu ( , , , ). 2.6 Erretiluentzako fokua. Foku hau modu zirkularrean edo beste batekin batera erretilu-foku gisa erabil dezakezu. Foku hau aktibatzeko, sakatu . Berriro sakatzen baduzu, desaktibatu egingo da.

Gomendioa: Foku halogenoak dituzten modeloetan, argia hain distiratsua denez, fokua aktibatuta dagoenean, gainean ontzirik eduki gabe, fokura zuzenean ez begiratzea gomendatzen da.

IRAUPEN-FUNTZIOAK

2.7 Ordua jartzea L. Plaka konektatzerakoan, erlojuaren digituak keinuka hasten dira eta 12:00 (2.7.1) markatzen dute. Nahi duzun ordua jartzeko sakatu +, - teklak (2.7.2). Gauza bera egin erlojua deskonektatu edo argindarra mozten den bakoitzean.

Ordua aldatzeko sakatu L tekla 5 segundo (2.7.3). Ordua keinuka hasiko da eta txistu bat entzungo duzu, aukeratu nahi duzun ordua + - teklak sakatuta.

2.8 Iraupena aukeratzea

abc modeloak: Foku bat aktibatu eta potentzia aukeratu ondoren, 5 segundo dituzu keinuka ari den L sakatzeko (2.8.1). Aukeratu nahi duzun iraupena +, - teklak sakatuta (2.8.2). Bost segundo igarotzen direnean aukeratutako iraupena balidatuko da eta tenporizatutako fokuaren ikonoaren azpian aukeratutako ordua eta puntu argidun bat ikusiko dira (2.8.3). Iraupena aldatzeko edo gelditzen den denbora ikusteko, sakatu berriro tenporizatutako fokuaren ikonoa (2.8.4). Programazioa bertan behera uzteko, sakatu +, - teklak batera (2.8.5)

dfghkmo modeloak: Foku bat aktibatu eta potentzia aukeratu ondoren, sakatu erlojuaren gaineko + tekla. Foku bakoitzean 00 eta bat agertuko dira (2.8.6). Tenporizatu beharreko fokuaren + tekla sakatu eta irudia keinuaka hasiko da (2.8.7). Aukeratu iraupena erlojuaren gainean dauden +, - teklak sakatuta (2.8.8). 5 segundoren ondoren, aukeratutako iraupena balidatuko da, eta tenporizatutako fokuan potentzia eta bistaratuko dira txandaka. Denbora igaro ondoren, soinu bat entzungo da, eta 00 irudia keinuaka hasiko da. Tenporizazioa bertan behera uzteko, sakatu 00 ikonoaren gaineko - tekla 00 ikusi arte.

dfghkmo modeloak: Foku bat aktibatu eta potentzia aukeratu ondoren, sakatu erlojuaren gaineko + tekla. Foku bakoitzean 00 eta bat agertuko dira (2.8.6). Tenporizatu beharreko fokuaren + tekla sakatu eta irudia keinuaka hasiko da (2.8.7). Aukeratu iraupena erlojuaren gainean dauden +, - teklak sakatuta (2.8.8). 5 segundoren ondoren, aukeratutako iraupena balidatuko da, eta tenporizatutako fokuan potentzia eta bistaratuko dira txandaka. Denbora igaro ondoren, soinu bat entzungo da, eta 00 irudia keinuaka hasiko da. Tenporizazioa bertan behera uzteko, sakatu 00 ikonoaren gaineko - tekla 00 ikusi arte.

Oharra: iraupena aukeratzen 10 segundo baino gehiago ematen baduzu, tenporizadorea automatikoki itzaliko da.

e modeloak: Foku bat aktibatu eta potentzia aukeratu ondoren, sakatu berriro tenporizatu beharreko fokua aukeratzeko tekla. .bat agertuko da (2.8.11). Aukeratu iraupena + teklak sakatuta (2.8.12), eta balidatu tenporizatutako fokuaren tekla berriro sakatuz (2.8.13). Aukeratutako potentziarekin batera puntu bat ikusiko da; puntu horrek fokuari iraupen bat ezarri zaiola adieraziko du. Soinu bat entzuteak eta - irudia ikusteak adierazi nahi du, denbora bukatu egin dela (2.8.14). Sakatu edozein tekla, eta soinua desagertu egingo da.

Oharra: iraupena aukeratzen 10 segundo baino gehiago ematen baduzu, tenporizadorea automatikoki itzaliko da.

Tenporizatzerakoan kontuan hartu

beharrekoak: Potentzia mailarik handiena 9 bada, tenporizadorearen gehienezko denbora 60 minutukoa izango da. Potentzia maila beste bat bada, berriz, tenporizadorearen iraupena 99 minutukoa izan ahalko da. Denbora bukatu eta gero, alarma joka arituko da beste edozein tekla sakatzen ez duzun arte.

PROGRAMAZIO-FUNTZIOAK

2.9 Berotze azkarra. Gehienezko temperaturara heltzen da berehala eta gero mantentze- tenperaturara pasatzen da automatikoki.

abc modeloak: Aktibatu foku bat eta bera gehienezko potentziara eraman. Sakatu 110 eta R bat agertuko da aukeratutako fokuaren pantailan (2.9.1). 5 segundo dituzu nahi duzun maila aukeratzeko. 3. eta 6. mailen artean egotea gomendatzen da (2.9.2). 5 segundoren ondoren, berotze azkarra balidatuko da, eta R irudia eta potentzia ikusiko dira txandaka. Gehienezko temperatura lortu ondoren, R irudia

desagertu eta bakarrik mantentze-potentzia ikusiko da. Fokuak ohiko moduan jarraituko du martxan. Berotze azkarraren funtzioa desaktibatu nahi baduzu, sakatu programatutako fokuaren ikonoa, eta aukeratu berriro beste potentzia bat.

dfghjklmo modeloak: Aukeratu foku bat eta gehienezko potentzian jarri + tekla sakatuta, 9 ikusi arte (9 bat eta puntu bat) (2.9.3). Erregulatu potentzia tekla sakatuta. 3. eta 6. mailen artean egotea gomendatzen da (2.9.4). 5 segundoren ondoren berotze azkarra balidatuko da eta potentzia eta puntu bat ikusiko dira (2.9.5). Gehienezko temperatura lortu ondoren, puntu dezimala desagertu eta fokuak ohiko moduan jarraituko du martxan. Funtzioa bertan behera uzteko, sakatu programatutako fokuaren tekla eta aukeratu beste potentzia bat.

2.10 Aginteak. Ziurtatu eragingo duzun fokua erabili nahi duzun bera dela (2.10.1). Agintea nahi duzun aldera biratu, eta funtzionamendu-argia piztuko da (2.10.2). Argi horrek fokua itzali ondoren oraindik bero dagoela ere adierazten du.

Foku bikoitza edo erretilu-fokua duten modeloetan, agintea ezkerrerantz biratuta fokuaren zati bat erregulatzen da, eta eskuinerantz biratuta, berriz, foku osoa (2.10.3).

2.11 Fokua itzaltzea. Aukeratu potentzia itzali nahi duzun fokutik.

2.12 Hondar-beroa. Plaka erabili ondoren, fokuek bero jarraitzen dute denbora-tarte batez, aukeratutako potentziaren arabera, eta oraindik bero dauden fokuetan H bat edo puntu bat ikusiko da. Ez ukitu foku horiek, erre zaitezke eta.

Oharra: Argindarra mozten bada, berriro datorrenean, ez da H irudia ikusiko nahiz eta kozinatzeko erabili den aldea oraindik bero egon. Beraz, kontuan izan hori.

2.13 Blokeo-funtzioa. Haurrek plaka erabil ez dezaten, sakatu tekla 3 segundoz, eta horrela blokeoa aktibatuko duzu. Desblokeatzeko, berriro egin gauza bera.

Gomendioak:

Ez eman kolperik ontziekin kristalaren gainean.

Aluminiozko ontziak ez dira gomendatzen, beiraren gainean orbanak sor ditzaketelako, ez bada altzairu herdoilgaitzezko babesa dutela azpian.

Bero-fokuek ez dute funtzionatu behar gainean ontzirik ez badute. - Ontziaren azpiak laua izan behar du eta siku egon behar du. Ziurtatu ontziek erabiliko duzun fokuaren diametroa edo handiagoa dutela, eta ontzia bero fokuaren gainean jartzerakoan, fokuaren erdi-erdian jarri. - Ahal bada ez mugitu ontziak, beiran markak egin daitezke eta. - Plaka janariak prestatzeko baino ez erabili; inoiz ez lan-mahai bezala. - Ez isuri zuzenean ur hotzik oraindik bero dagoen plakaren gainean.

Adi: Kozinatzeko guneen etenkako funtzionamenduak ez du esan nahi matxuratuta daudenik. Aukeratutako potentziaren arabera tarte luzeagoetan edo laburragoetan piztuta edo itzalita izango dira.

3

Mantentzea eta garbitzea

• Ez erabili lurrunez garbitzeko inolako makinarik.
• Garbitu sarri zure plakaren gainazala, hozten denean. Ez erabili produktu edo esponja urratzailerik. Garbitzeko, erabili zapi umela eta xaboi ura (3.1.1).
• Astean behin, plaka erabat garbitu bitrozeramikarako produktu bereziekin. Zure bitrozeramika garbitzeko eta zaintzeko VITROCLEN gomendatzen dizugu. Gogor itsatsitako zikinkeria kentzeko, erabili beirak garbitzeko errasketa berezi bat (3.1.2).
• Deskuiduan, plaka gainean azukrea edo azukrea duen zerbait edo plastikoa erretzen bada, garbitu lehenbailehen, plaka bero dagoen bitartean; bestela, orbanak geldi daitezke betiko. Errasketaren hortzak egoera onean egon behar dute; hala ez bada, aldatu.

4

Segurtasuna

• Plakaren sareko zirkuituak argindar-etengailu omnipolar bat izan behar du, eta etengailu horren kontaktuen artean gutxienez 3 mm-ko distantzia izan behar da.
• Plaka, baimena duen instalatzaile batek instalatu beharko du, instalatzeko fabrikatzailearen instrukzioak eta eskemak jarraituta.
• Instalazio elektrikoa ezaugarri-plakan adierazitako gehienezko potentziara egokitu behar da, eta korronte elektrikoaren hargunea arauzko lur-hargunera. Kablea hondatuta badago, saldu osteko zerbitzuak edo antzeko langile kualifikaturen batek ordeztu behar du, arriskua saihesteko.
• Fokuak barruko tenperatura mugatzen duen gailu bat dauka, plaka gehiegi berotzen bada fokua deskonektatzen duena.
• Fokua erabili ondoren dagokion aginteaz itzali.
• Beirazko gainazala pitzatu edo hausten bada, deskonektatu plaka saretik berehala, gerta daitezkeen txoke elektrikoak ekiditeko. Ez erabili plaka beira aldatu arte (4.1.1).
• Janariak gainezka egiten badu eta aginte-teklen gainera erortzen bada, plaka gelditu egingo da eta soinu bat entzungo da (4.1.2).
• Sentsoreri bati denbora luzez sakatzen badiozu edo objekturen bat dagoelako sentsoreak aktibatuta badaude, plaka gelditu egingo da, eta soinu bat entzungo da (4.1.3).
• Ez jarri azpia bero duten ontziak sentsoreen gainean, sentsoreak sakatzerakoan erre zaitezke eta (4.1.3). Haur txikiak plakatik urrun egon daitezela, berotzen diren gainazalak asko berotu daitezke eta plaka martxan dagoenean. Erabili blokeo-sistema haurrek aginteekin jolastu ez dezaten.
• Aparatu hau ez da gaitasunak murriztuta dituzten pertsonek erabiltzeko.
• Egon beti plakatik hurbil koipe edo olioa duten jakiak prestatzen ari zarenean. Asko berotzen badira, su har dezakete eta.
• Plaka kaxoi baten gainean instalatuta badago, ez gorde kaxoi horretan su har dezaketen objekturik.

5

Ingurumena

Plaka ingurumena babesteko diseinatu da. Ingurumena zaintzen du. Erabili beti janari bakoitzari dagokion potentzia, eta ontziak aukeratzerakoan, kontuan izan beti prestatu behar duzun janari kantitatea. Beroa hobekien transmititzen da ontziaren azpia eta egosketa gunaren diametroa neurri berekoak direnean.

Kozinatzen bukatzen duzunean, ontzia janaria prestatu duzun fokuan bertan utz dezakezu; horrela, bertan metatutako hondar-beroa erabil dezakezu eta energia aurreztu. Erabili beti tapa tenperatura mantentzeko, lurrunaren bidez beroa galtzen baita.

Tresna elektriko eta elektronikoen hondakinen kudeaketa.

Ez nahastu aparatuak etxeko ohiko hondakinekin. Utzi zure plaka hondakin bilketarako zentro berezi batean.

Etxetresna elektrikoen birziklatzeak osasunerako eta ingurumenerako ondorio kaltegarriak saihesten ditu, eta energia eta baliabideak aurreztea ahalbidetzen du.

Informazio gehiago nahi izanez gero, jar zaitez harremanetan herriko agintariekin edo plaka erosi zenuen saltokiarekin.
