РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TES71221RW BOSCH

Объем поставки (см. стр. 136)

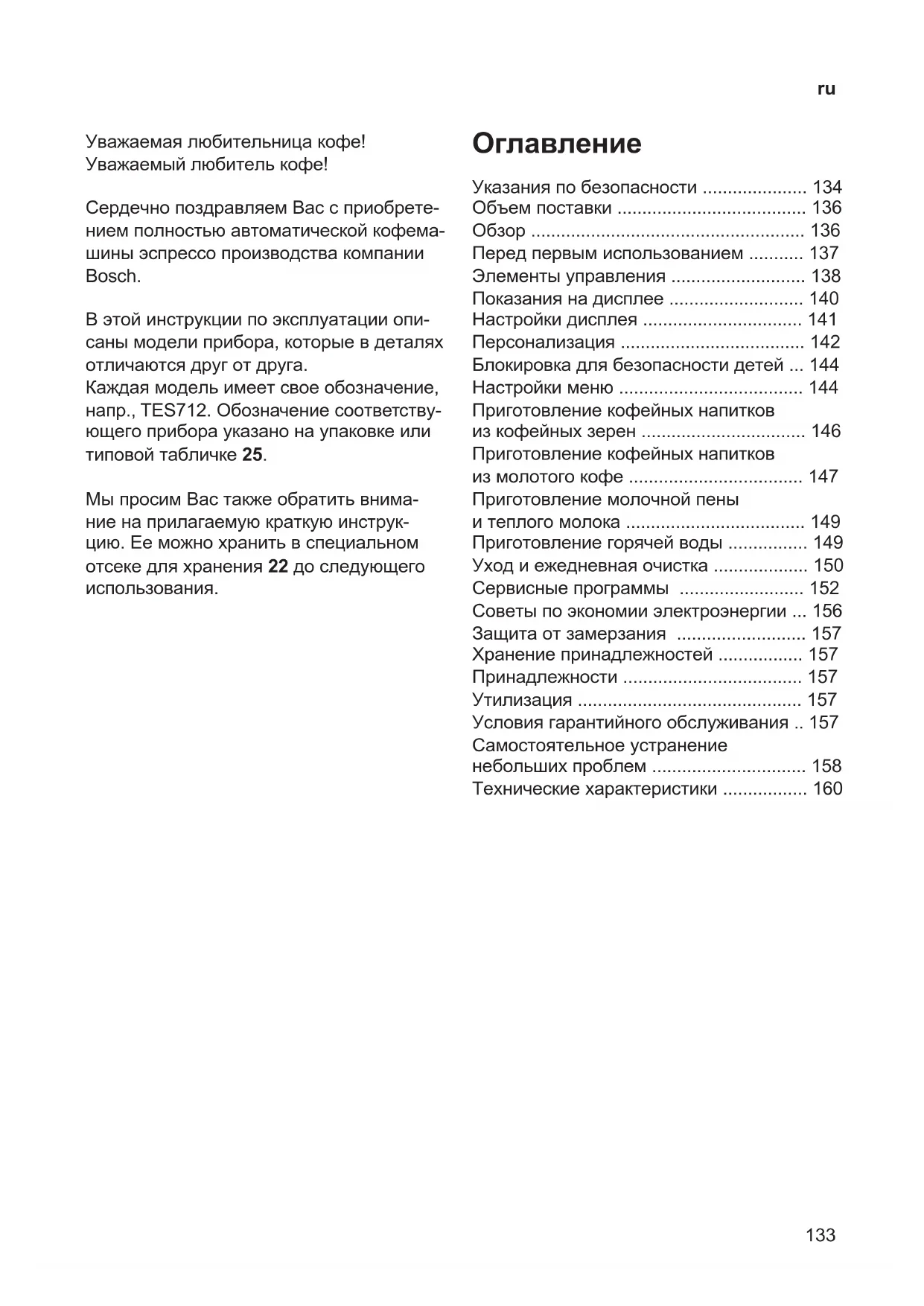

Уважаемая любительница кофе!

Уважаемый любитель кофе!

Сердечно поздравляем Вас с приобрете-

нием полностью автоматической кофема-

шины эспрессо производства компании

В этой инструкции по эксплуатации опи-

саны модели прибора, которые в деталях

отличаются друг от друга.

Каждая модель имеет свое обозначение,

напр., TES712. Обозначение соответству-

ющего прибора указано на упаковке или

типовой табличке 25.

Мы просим Вас также обратить внима-

ние на прилагаемую краткую инструк-

цию. Ее можно хранить в специальном

отсеке для хранения 22 до следующего

Указания по безопасности 134

Перед первым использованием 137

Элементы управления 138

Показания на дисплее 140

Настройки дисплея 141

Блокировка для безопасности детей ... 144

Приготовление кофейных напитков

из кофейных зерен 146

Приготовление кофейных напитков

из молотого кофе 147

Приготовление молочной пены

и теплого молока 149

Приготовление горячей воды 149

Уход и ежедневная очистка 150

Сервисные программы 152

Советы по экономии электроэнергии ... 156

Защита от замерзания 157

Хранение принадлежностей 157

Условия гарантийного обслуживания .. 157

Самостоятельное устранение

небольших проблем 158

Технические характеристики 160134

Указания по безопасности

Внимательно прочтите инструкцию по эксплуатации,

соблюдайте ее указания и тщательно храните ее!

Передавая прибор другому человеку, дайте ему эту

инструкцию. Данный прибор предназначен для домашнего

использования, или для использования в некоммерческой,

¡ Опасность поражения током!

При подключении прибора и его эксплуатации соблюдайте

данные, приведенные на заводской табличке. Ремонт прибора

(напр., замену поврежденного сетевого кабеля) разрешается

производить из соображений безопасности только нашей

Этот прибор могут использовать дети старше 8 лет и лица с

ограниченными физическими, сенсорными или умственными

способностями или не имеющими достаточного опыта или

знаний, если они находятся под присмотром или прошли

соответствующий инструктаж относительно безопасного

пользования прибором и уяснили для себя, какую опасность

несет в себе прибор. Детей младше 8 лет нельзя подпускать

к прибору и шнуру питания, им не разрешается пользоваться

прибором. Детям нельзя играть с прибором. Производить

очистку и техобслуживание детям не разрешается, за

исключением тех случаев, если они старше 8 лет и выполняют

эти действия под наблюдением взрослых.135

Запрещается погружать в воду прибор или сетевой кабель.

Пользоваться прибором допускается только при отсутствии

повреждений кабеля и прибора. В случае неисправности

сразу же вынуть штекер из розетки или выключить сетевое

Прибор содержит постоянный магнит, который может

воздействовать на электронные имплантанты: напр.,

кардиостимуляторы и инсулиновые помпы. При наличии в

организме электронного имплантанта нельзя приближаться к

лицевой панели прибора ближе, чем на 10 см.

¡ Опасность удушения!

Не разрешайте детям играть с упаковочным материалом.

Храните мелкие детали в надежном месте, так как ребенок

может их проглотить.

¡ Опасность травмирования!

Не прикасайтесь к внутренним частям кофемолки.

Неправильное применение прибора может привести к травмам.

Молочная система сильно разогревается. После использования

сначала подождите, пока насадка остынет, прежде чем

прикасаться к ней. После использования поверхности

нагревательного элемента или нагревательной пластины могут

оставаться горячими еще определенное время.136

1 Сетевой выключатель O / I

2 Кнопка á (персонализация)

3 Кнопка à (сервисные программы)

6 Поворотный переключатель для

7 Кнопка j (меню информации)

8 Кнопка start (напитки / программы)

9 Устройство разлива кофе,

регулируемое по высоте, поворотное

10 Насадка для приготовления молочной

пены, регулируемая по высоте,

съемная (молоко / горячая вода)

11 Съемная емкость для воды

12 Крышка емкости для воды

13 Отсеки для хранения (ложка

для молотого кофе, насадка для

приготовления молочной пены)

14 Мерная ложка для молотого кофе

(приспособление для установки

15 Емкость для кофейных зерен

16 Крышка, сохраняющая аромат

17 Поворотный регулятор

18 Выдвижной отсек для молотого кофе

(молотый кофе / таблетка для очистки)

19 Дверца блока заваривания

22 Отсек для хранения краткой

c) Емкость для кофейной гущи

24 Отсек для хранения кабеля

25 Типовая табличка (модель, FD-номер)

26 Емкость для молока

27 Подставка для подогрева чашки

28 Кнопка для подогрева чашки,

(Рис. B, C, D, E и F на сложенных страницах)

(рис. A на сложенных страницах)

1 Полностью автоматическая кофема-

шина эспрессо TES712 / TES715

2 Инструкция по эксплуатации

3 Краткая инструкция

4 Насадка для приготовления

5 Индикаторная полоска для

определения жесткости воды

6 Мерная ложка для молотого кофе

7 Емкость для молока137

В соответствующие емкости следует

заливать только чистую, холодную,

негазированную воду; рекомендуется

засыпать специальные смеси кофейных

зерен, предназначенные для полностью

автоматических кофемашин эспрессо. Не

использовать кофейные зерна, покрытые

глазурью, карамелью или обработанные

другими сахаросодержащими добавками -

они засоряют блок заваривания.

В данном приборе можно устанавливать

жесткость воды. На заводе установлена

степень жесткости воды 4 . Жесткость

используемой воды определить с помо-

щью прилагаемой индикаторной полоски.

Если отображается не 4-я, а другая сте-

пень жесткости воды, то после включе-

ния прибор следует запрограммировать

соответствующим образом (см. раздел

«Настройки меню – Жесткость воды»).

Начало работы с прибором

● Поставьте полностью автоматическую

кофемашину эспрессо на ровную и

достаточно прочную для ее массы водо-

стойкую поверхность.

Важно: Используйте прибор только в

помещениях, защищенных от мороза.

Если прибор транспортировался или

хранился при температурах ниже 0 ° C, то

перед его вводом в эксплуатацию нужно

выждать не менее 3 часов.

● Извлеките сетевой штекер из отсека

для кабеля 24 и вставьте штекер в

розетку. Необходимую длину можно

отрегулировать, убирая кабель вверх

или вытягивая его вниз. Для этого уста-

новите прибор задней кромкой, напр.,

к кромке стола и потяните кабель вниз

● Откиньте крышку емкости для воды 12

● Снимите емкость для воды 11, про-

мойте ее и заполните свежей, холодной

водой. Учитывайте отметку уровня

● Ровно установите емкость для воды 11

и, надавив на нее, вставьте до упора.

● Снова закройте крышку емкости для

● Наполните емкость для кофейных

зерен 15 кофейными зернами.

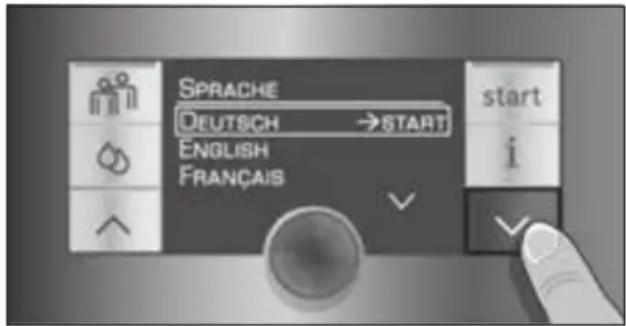

● Нажмите сетевой выключатель 1 O / I,

загорается кнопка 8 start и на дисплее 5

отображается список языков.

На выбор предлагаются следующие

● Выберите с помощью кнопок выбора 4

< и > необходимый язык, на котором

должны отображаться дальнейшие

сообщения на дисплее.

Выбранный язык выделяется.

● Нажмите кнопку 8 start, выбранный

язык сохраняется в памяти.138

● На дисплее 5 появляется логотип торго- вой марки. Прибор производит нагрев и промывку, из устройства разлива кофе 9 вытекает небольшое количество воды. ● Когда на дисплее 5 появятся символы выбора напитков и загорится кнопка 8 start, прибор готов к работе. Эспрессо

 à À Á Å Æ К сведению: На заводе запрограмми-рованы стандартные настройки, обеспе-чивающие оптимальный режим работы полностью автоматической кофемашины эспрессо. По истечении заданного вре-мени прибор автоматически выключается (см. раздел «Настройки меню – Автооткл. через»). Указание: Если прибор запущен в первый раз или после того, как была выполнена сервисная программа, или если прибор длительное время не использовался, первая чашка напитка не будет иметь нужного аромата и ее нужно слить.Если автоматическая кофемашина эспрессо не использовалась ранее, Вы начнете получать стабильную пену необ-ходимой толщины только после приготов-ления нескольких чашек. Элементы управления Сетевой выключатель O / I Сетевым выключателем1 O / I прибор включается или выключается. При вклю-чении и выключении прибора произво-дится его автоматическая промывка.Промывка прибора не производится, если: ● в момент включения он еще горячий, ● перед выключением кофе не готовился.Прибор готов к работе, если на дисплее 5 светятся символы для выбора напитков и кнопка 8 start. Кнопка á ПерсонализацияПрибор предлагает возможность сохранять в памяти и вызывать пер-сональные настройки для кофейных напитков. Выполняйте сохранение в памяти и вызов, как описано в разделе «Персонализация».Кнопка à Сервисные программыНажав и сразу же отпустив кнопку 3 à, можно вызвать сервисные программы для выбора. Выполните программу, как опи-сано в разделе «Сервисные программы».Путем нажатия и удержания кнопки вклю-чается или выключается блокировка для безопасности детей, см. раздел «Блоки-ровка для безопасности детей».Поворотный переключательПоворотом переключателя 6 влево или вправо можно перемещаться по пунктам на дисплее 5 или изменять значения параметров в меню. Кнопки выбора < и >

Нажимая на кнопки выбора 4 < и >, можно переходить на верхние и нижние уровни меню (строка навигации 5c).139

На дисплее 5 при помощи символов ото-

бражаются возможности выбора, крепость

и количество кофейного напитка, а также

текстовая информация о настройках,

текущих процессах и сообщения. Пово-

ротным переключателем 6 и кнопками

выбора 4 можно выполнять настройки.

Выбранная настройка выделяется

В строке статуса 5a отображается назва-

ние напитка, а также настройка крепости

В строке выбора 5b отображаются

символы для выбора напитка.

Стрелки в строке навигации 5c

показывают, в каком направлении есть

Более подробная информация приво-

дится в разделе «Показания на дисплее».

При нажатии на кнопку 8 start начина-

ется процесс приготовления напитка или

выполняется сервисная программа.

Повторным нажатием кнопки 8 start во

время приготовления можно досрочно

Кнопкой 7 j можно запрашивать

информацию (короткое нажатие) и

выполнять настройки (мин. продолжи-

тельность удерживания: 3 с).

В меню информации можно просмотреть

следующую информацию:

● когда необходимо провести следующее

сервисное обслуживание,

● сколько напитков было приготовлено с

момента начала эксплуатации полно-

стью автоматической кофемашины

● Коротко нажмите кнопку 7 j и перехо-

дите к пунками меню кнопками 4 < и >.

* появляется только при активном

При повторном коротком нажатии кнопки

7 j происходит возврат к выбору напитка.

Если прибл. 10 секунд не нажимать на

кнопки, прибор автоматически возвраща-

ется в режим выбора напитков.

См. раздел «Настройки меню».140

Настройка степени помола

Поворотным регулятором степени помола

17 можно установить необходимую

степень помола кофе.

Степень помола регулировать только при

работающей кофемолке! В противном

случае возможно повреждение прибора.

Не прикасайтесь к внутренним частям

● При работающей кофемолке отре-

гулируйте помол кофе поворотным

регулятором 17 в диапазоне от тонкого

помола (a: поворот против часовой

стрелки) до более грубого (b: поворот

по часовой стрелке).

К сведению: Действие новой настройки

будет заметно лишь начиная со второй

Указание: Если на дисплее появляется

сообщение Настроить на более грубый

помол, это свидетельствует о слиш-

ком тонком помоле кофейных зерен.

Установите более грубый помол.

Совет: Для зерен темной обжарки

необходимо устанавливать более тон-

кий помол, а для зерен более светлой

обжарки – более грубый помол.

Подставка для подогрева чашки

Подставка для подогрева чашки 27

Полностью автоматическая кофемашина

эспрессо оснащена подставкой для подо-

грева чашки 27, которая включается или

выключается вручную с помощью кнопки

28. Если подставка для подогрева чашки

27 включена, светится кнопка 28.

Рекомендация: Для оптимального

подогрева чашек ставьте их дном на

подставку для подогрева 27.

Показания на дисплее

Сообщения на дисплее

На дисплее 5 отображаются различные

Информация (только TES715)

Требование выполнить

определенные действия

Нажатием кнопок выбора 4 < и > на уровнях меню можно вызывать следующие меню:Выбор напитков Эспрессо

 à À Á Å Æ Крепкость кофе (только для кофейных напитков) Эспрессо

5 55 555 Количество напитка Эспрессо

Î Ð Ò Индивидуальная настройка количества напитка в одной чашке Эспрессо

Эспрессо Молоко 40% Поворотным переключателем 6 в меню можно настроить следующие параметры:Настройки – выбор напитков: Â 2 x Эспрессо Ã 2 x Кофе À Эспрессо Á

Ä Кофе с молоком (только ТЕS715) Å Маккиато Æ Капучино Ç My coffee (только TES715) È Молочная пена É Теплое молоко Ê Горячая водаНастройки – крепость кофе: å очень слабый åå слабый ååå нормальн. ä крепкий ã очень крепкий 2x

å AromaDouble Shot крепкий 2x

ååå AromaDouble Shot крепкий + 2x

ã AromaDouble Shot крепкий ++ AromaDouble Shot:Чем дольше заваривается кофе, тем больше горьких веществ и нежелательных ароматов попадает в напиток. Это отри-цательно сказывается на вкусе и делает кофе менее приятным для употребле-ния. Поэтому для приготовления очень крепкого кофе модель TES7.. оснащена специальной функцией AromaDouble Shot. После приготовления половины объема напитка кофе перемалывается и завари-вается повторно, при этом исходит только его приятный аромат. Функцией AromaDouble Shot можно пользоваться для приготовления всех кофейных напитков, кроме ЭспрессоÀ с небольшим количеством напитка в одной чашке, 2xЭспрессоÂ и 2xКофеÃ.142

Настройки – количество напитка

Настройки – индивидуальная

настройка количества напитка

Поворотным переключателем 6 заданное

индивидуально настраивать под размер

чашки. Количество напитка в одной

чашке можно настроить в соответствии

с выбранным напитком. Стрелка в

в верхнем правом углу

дисплея показывает, увеличивалось или

уменьшилось количество напитка. Если

выборано, напр., Кофе Á, количество

напитка отображается в мл, а при выборе

кофе с молоком, напр., Капучино

в мл, включая объем молока (пенки).

Важно: Выбранное количество в мл - это

ориентировочный показатель, который

можен существенно изменяться, напр.,

вследствие образования пенки, настро-

енной степени помола и используемого

Настройки – My coffee (только TES715)

Кроме крепости кофе и количества

напитка в чашке, в индивидуальных

настройках Mycoffee Ç можно также

настроить соотношение эспрессо с

● Настройка производится с шагом

в 20 % поворотом поворотного

В меню Настр. пользователя можно

создать до 6 профилей пользователей.

В профилях пользователей сохраняются

желаемые значения температуры кофе и

Важно: Настройки в разделе «Персо-

нализация» (кнопка 2

с настройками в разделе «Настройки

меню» (кнопка 7 j) и наоборот.

Создание или изменение

● Нажмите и удерживайте нажатой

кнопку á 2 как минимум на протяжении

● Выберите нужного пользователя с

помощью кнопки выбора и нажмите

На дисплее появляется следующее на

Настр. польз.: Имя 1

● Чтобы изменить имя пользователя,

следует перейти кнопкой выбора к

start и нажать кнопку

На дисплее появляется поле для ввода:

● Поворотным переключателем 6

выберите букву или цифру.

● Подтвердите выбор кнопкой 8 start.

Для ввода имени пользователя

предусмотрено 6 полей.

Выберите символ â и нажмите кнопку 8

start, чтобы удалить введенные данные.

няются. При нажатии кнопки

К сведению: Введенные данные можно в

любой момент перезаписать.

Чтобы удалить пользователя, нужно

перейти кнопкой выбора к

start и нажать кнопку 8 start.

Сохранение температурных значений

● Выберите с помощью кнопки выбора

Темп. кофе или Темп. гор. воды

● Выберите с помощью поворотного пере-

ключателя 6 необходимую настройку.

Настройки сохраняются в памяти.

Вызов профиля пользователя

● Нажмите и сразу отпустите кнопку 2

Появляется меню с профилями

Выбрать пользователя

● Выберите с помощью поворотного пере-

ключателя 6 профиль пользователя и

нажмите кнопку 8 start.

Появляется меню для выбора напитков:

● Установите напиток, крепость кофе и т.

д. (см. раздел «Настройки дисплея»).

● Приготовьте напиток (см. раздел

« Приготовление кофейных напитков из

● Выбранные настройки сохраняются в

● Выйдите из личного меню, нажав

К сведению: Если выход из меню должен

происходить автоматически, нужно про-

извести настройку, описанную в разделе

«Настройки меню – Выход из профиля».144

безопасности детей Для защиты детей от ожогов прибор можно заблокировать. ● Нажмите и удерживайте нажатой кнопку 3 à как минимум на протяжении 3 секунд. На дисплее 5 появляется ключ, блоки- ровка для безопасности детей включена. Эспрессо

Теперь прибором пользоваться нельзя.ТОЛЬКО TES715 Подставка для подогрева чашек 27 выключена. ● Для выключения блокировки для безо- пасности детей нажмите и удерживайте нажатой кнопку 3 à на протяжении как минимум 3 секунд, ключ на дисплее 5 снова исчезнет. Настройки меню ● Нажмите и удерживайте нажатой кнопку 7 j как минимум на протяжении 3 секунд.Появляются различные возможности настройки. Настройки

Темп. гор. воды <85°C

С помощью кнопок выбора 4 < и > можно выбирать различные возможности настройки.Указание: Внесенные изменения авто-матически сохраняются в памяти. Допол-нительное подтверждение не требуется. Если на протяжении прибл. 2 минут не вводилось никаких данных, меню автоматически закрывается.Вы можете произвести следующие настройки: Язык

● Поворотным переключателем 6 можно выбрать нужный язык. Темп. кофе

● Поворотным переключателем 6 можно настроить температуру кофе. Настройка действительна для всех спо-собов приготовления, за исключением индивидуальных настроек, произведен-ных в разделе «Персонализация». Темп. гор. воды

● Поворотным переключателем 6 можно настроить температуру. Настройка действительна для всех способов приготовления, за исключением инди-видуальных настроек, произведенных в разделе «Персонализация».145

● Здесь можно установить автоматиче-

ский выход из меню персонализации

авт. или ручной вруч.

● Поворотным переключателем 6 можно

установить время, по истечении кото-

рого прибор автоматически отключается

после приготовления последнего

Время может устанавливаться в

диапазоне от 5 минут до 8 часов.

Подогр. ч. выкл. в (только TES715)

Здесь можно установить промежуток вре-

мени с момента включения, после кото-

рого подставка для подогрева чашки 27

будет автоматически выключаться.

● Желаемый промежуток времени

можно установить поворотным

Контраст дисплея 5 можно настроить

в диапазоне от –10 до +10. Заводская

● Выполните с помощью поворотного

переключателя 6 необходимую

● Поворотным переключателем 6 можно

установить необходимую жесткость

К сведению: Правильная установка

жесткости воды важна для обеспечения

своевременного напоминания о необходи-

мости удаления накипи. Предварительно

жесткость воды установлена на 4.

Жесткость воды можно определить с

помощью прилагающейся индикаторной

полоски или узнать ее на местной стан-

● Опустите индикаторную полоску

ненадолго в воду и посмотрите через

1 минуту результат теста.

Степень Жесткость воды

Нем. (°dH) Франц. (°fH)

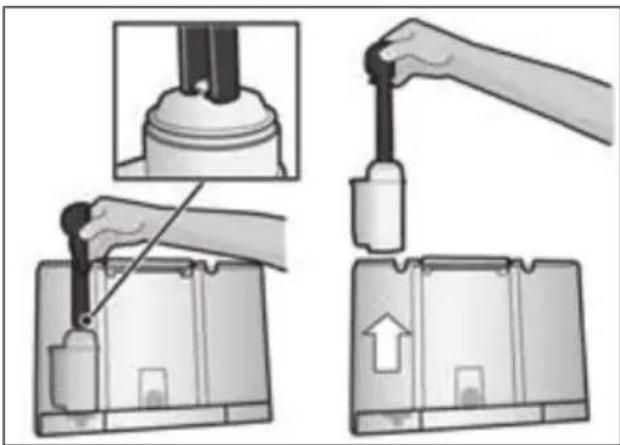

Перед использованием нового фильтра

для воды его нужно промыть.

● Для этого фильтр для воды необходимо

крепко вдавить с помощью мерной

ложки для молотого кофе 14 в емкость

для воды 11. Наполните емкость водой

● Выберите с помощью поворотного пере-

ключателя 6 start и нажмите кнопку

Поставить емкость 1л под вспениватель,

в емк. опустить трубку

● Поставьте 1 -литровую емкость под

насадку для приготовления молочной

● Вставьте конец всасывающей трубки

● Нажмите кнопку 8 start. Теперь вода

течет через фильтр и промывает его.

● После этого слейте жидкость из емкости.

Прибор снова готов к работе.146

К сведению: Вследствие промывки

фильтра была одновременно активиро-

вана настройка для сообщения о замене

Подробная информация о фильтре для

воды содержится в прилагаемой инструк-

После появления сообщения Заменить

или макс. через два месяца

фильтр для воды следует заменить.

Замена необходима из соображений гиги-

ены и с целью предотвращения образо-

вания известковых отложений (возможны

повреждения прибора).

Запасные фильтры можно приобрести в

магазинах (TCZ7003) или через сервис-

ную службу (575491).

Если новый фильтр не устанавливается,

поставьте Фильтр воды на нет.

К сведению: Если прибор длительное

время не используется (напр., во время

отпуска), вставленный фильтр необхо-

димо промыть перед использованием

прибора. Для этого необходимо пригото-

вить чашку горячей воды.

● Во избежание повреждений в резуль-

тате воздействия холода во время

транспортировки или хранения из при-

бора необходимо слить всю воду.

К сведению: Прибор должен быть готов к

работе, а емкость для воды 11 заполнена.

● Нажмите кнопку 8 start, прибор автома-

тически сливает жидкость из трубок и

● Слейте воду из емкости для воды 11 и

Вы можете удалить собственные

настройки и снова активировать

заводские настройки.

● Для активации заводских настроек

нажмите кнопку 8 start.

К сведению: Заводские настройки можно

восстановить также и вручную с помощью

комбинации кнопок. Прибор должен быть

● Одновременно нажмите и удерживайте

нажатыми кнопки выбора 4

сетевой выключатель 1 O / I на протя-

жении как минимум 5 секунд. Нажмите

кнопку 8 start, заводские настройки

Эта полностью автоматическая кофема-

шина эспрессо для каждого заваривания

смалывает новый кофе. Рекоменду-

ется использовать специальные смеси

кофейных зерен, предназначенные для

полностью автоматических кофемашин

эспрессо. Для оптимального сохране-

ния качества зерен их нужно хранить в

прохладном месте, в плотно закрытой

упаковке или использовать глубокую

заморозку. Перемалывать можно и

замороженные кофейные зерна.

Важно: Необходимо ежедневно наливать

в емкость для воды 11 свежую холодную

воду. В емкости 11 постоянно должно

быть некоторое количество воды, доста-

точное для работы кофемашины.

Рекомендация (только TES715): Чашку/

чашки, особенно маленькие, толстостен-

ные чашки для эспрессо необходимо

предварительно подогреть на подставке

для подогрева чашек 27.

Простым нажатием кнопки можно готовить

различные кофейные напитки.147

ru Указание: Некоторые настройки предпо-лагают приготовление кофе в два этапа (см. « AromaDouble Shot»). Подождите, пока процесс полностью не закончится.Приготовление напитков без молокаПрибор должен быть готов к работе. ● Поставьте предварительно разогретые чашки под устройство разлива кофе 9. ● Выберите с помощью поворотного переключателя 6 2 xЭспрессо Â,

2xКофеÃ, Эспрессо À или КофеÁ. На дисплее 5 отображается выбранный напиток и настройка крепости кофе, а также количество кофе для этого напитка. Эспрессо

 à À Á Å Æ Вы можете изменить настройки (см. раздел «Настройки дисплея») или про-извести индивидуальные настройки и вызвать их из памяти (см. раздел «Персонализация»). ● Нажмите кнопку 8 start. Кофе заваривается и затем наливается в чашку (чашки). Приготовление напитков с молокомПрибор должен быть готов к работе. ● Вставьте всасывающую трубку 10d насадки для приготовления молочной пены 10 в емкость для молока 26. ● Поверните устройство разлива кофе 9 вправо, чтобы оно отчетливо вошло в зацепление. ● Поставьте предварительно разогретую чашку или стакан под устройство раз- лива кофе 9 и насадку для приготовле- ния молочной пены 10. ● Выберите с помощью поворотного пере-

ключателя 6 Кофе с молоком Ä (только TES715), Маккиато Å , Капучино Æ или Mycoffee Ç (только TES715). На дисплее 5 отображается выбранный напиток и настроенная крепость кофе, а также количество кофе для этого напитка. Капучино

À Á Å Æ È É Вы можете изменить настройки (см. раздел «Настройки дисплея») или про-извести индивидуальные настройки и вызвать их из памяти (см. раздел «Персонализация»). ● Нажмите кнопку 8 start. Сначала в чашку или стакан подается молоко. Затем заваривается кофе и подается в чашку или стакан.Важно: Засохшие остатки молока удалять сложно, поэтому обязательно после каж- дого использования насадки для приго-товления молочной пены 10 промывайте ее теплой водой (см. раздел «Очистка насадки для приготовления молочной пены»). Приготовление

из молотого кофе В этой полностью автоматической кофе-машине эспрессо можно применять также молотый кофе (не растворимый).Указание: При приготовлении кофей-ных напитков из молотого кофе функция AromaDouble Shot не работает.Приготовление напитков без молокаПрибор должен быть готов к работе. ● Поставьте предварительно разогретую/разогретые чашку/чашки под устройство разлива кофе 9.148

● Выберите с помощью поворотного пере-

ключателя 6 Эспрессо À или КофеÁ.

● Откройте выдвижной отсек для

● Засыпьте в него не более чем 2 мерные

ложки молотого кофе 14.

Не засыпайте немолотые зерна или

● Закройте выдвижной отсек для

● Нажмите кнопку 8 start.

Кофе заваривается и затем наливается в

Указание: Для приготовления еще одной

чашки из молотого кофе повторить про-

цесс. Если в течение 90 секунд кофе не

будет приготовлен, камера заваривания

автоматически опорожняется во избежа-

ние переполнения. Прибор промывается.

Приготовление напитков с молоком

Прибор должен быть готов к работе.

● Вставьте всасывающую трубку 10d

насадки для приготовления молочной

пены 10 в емкость для молока 26.

● Поверните устройство разлива кофе 9

вправо, чтобы оно ощутимо вошло в

● Поставьте предварительно разогретую

чашку или стакан под устройство раз-

лива кофе 9 и насадку для приготовле-

ния молочной пены 10.

● Выберите с помощью поворотного пере-

ключателя 6 Кофе с молоком Ä (только

Mycoffee Ç (только TES715).

● Откройте выдвижной отсек для

● Засыпьте в него не более чем 2 мерные

ложки 14 молотого кофе.

Не засыпайте немолотые зерна или

● Закройте выдвижной отсек для

● Нажмите кнопку 8 start.

Сначала в чашку или стакан подается

молоко. Затем заваривается кофе и

подается в чашку или стакан.

Важно: Засохшие остатки молока удалять

сложно, поэтому обязательно после каж-

дого использования насадки для приго-

товления молочной пены 10 промывайте

ее теплой водой (см. раздел «Очистка

насадки для приготовления молочной

Указание: Для приготовления еще одной

чашки кофе / напитка с молоком повто-

рите процесс. Если в течение 90 секунд

кофе приготовлен не будет, камера зава-

ривания автоматически опорожняется

во избежание переполнения. Прибор

Приготовление молочной

пены и теплого молока

Насадка для приготовления молочной

пены 10 сильно нагревается. После

использования сначала подождите, пока

насадка остынет, прежде чем браться за

Прибор должен быть готов к работе.

● Вставьте всасывающую трубку 10d

насадки для приготовления молочной

пены 10 в емкость для молока 26.

● Установите предварительно разо-

гретую чашку или стакан под выходное

отверстие насадки для приготовления

● Выберите с помощью поворотного

переключателя 6 Молочная пена

● Нажмите кнопку 8 start.

Молочная пена или теплое молоко пода-

ется из выходного отверстия насадки для

приготовления молочной пены 10.

Повторным нажатием кнопки 8 start

можно досрочно остановить процесс.

К сведению: При приготовлении теплого

молока может быть слышен свист. Этот

звук образуется в вспенивателе молока 10

по техническим причинам.

Совет: Для получения оптимальной

молочной пены предпочтительно исполь-

зовать холодное молоко с жирностью не

Важно: Засохшие остатки молока удалять

сложно, поэтому обязательно после каж-

дого использования насадки для приго-

товления молочной пены 10 промывайте

ее теплой водой (см. раздел «Очистка

насадки для приготовления молочной

Насадка для приготовления молочной

пены 10 сильно нагревается. После

использования сначала подождите, чтобы

насадка остыла, прежде чем прикасаться

Перед отбором горячей воды устройство

вспенивания молока должно быть

Прибор должен быть готов к работе.

● Установите предварительно разо-

гретую чашку или стакан под выходное

отверстие насадки для приготовления

● Выберите с помощью поворотного

переключателя 6 Горячая вода

● Нажмите кнопку 8 start.

Снять трубку для всасывания молока

● Снимите гибкую трубку для всасывания

молока 10c и нажмите кнопку 8 start.

Горячая вода подается из выходного

отверстия вспенивателя молока 10.

Повторным нажатием кнопки 8 start

можно досрочно остановить процесс.

Указание: Температуру горячей воды

можно настроить (см. раздел «Настройки

¡ Опасность поражения током!

Перед очисткой извлеките штепсель из

Запрещается погружать прибор в воду.

Не используйте паровые очистители.

● Вытрите корпус мягкой влажной

● Не используйте моющие средства,

содержащие алкоголь или спирт.

● Не применяйте грубую ткань или

абразивные чистящие средства.

● Остатки накипи, кофе, молока и рас-

твора для очистки и удаления накипи

удаляйте немедленно. Под такими

остатками может образовываться

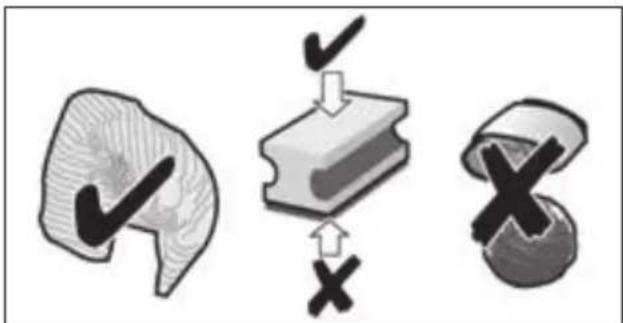

коррозия. В новых губчатых салфетках

могут содержаться соли. Соли могут

привести к образованию налета ржав-

чины на стальных деталях, поэтому

перед использованием губчатых салфе-

ток их следует тщательно прополоскать.

● Выньте поддон 23 с емкостью для

кофейной гущи 23c, потянув их вперед.

Снимите заслонку 23a и решетку 23b.

Опорожните поддон и емкость для

Нижеуказанные детали нельзя

мыть в посудомоечной машине:

заслонка поддона 23a, выдвижной

отсек для молотого кофе 18, блок

заваривания 20, емкость для

воды 11, крышка, сохраняющая

аромат 16 и крышки емкости для

молока (только TES715).

Следующие детали пригодны для

мытья в посудомоечной машине:

поддон 23, решетка 23b, емкость

для кофейной гущи 23c, мерная

ложка для молотого кофе 14

и емкость для молока (только

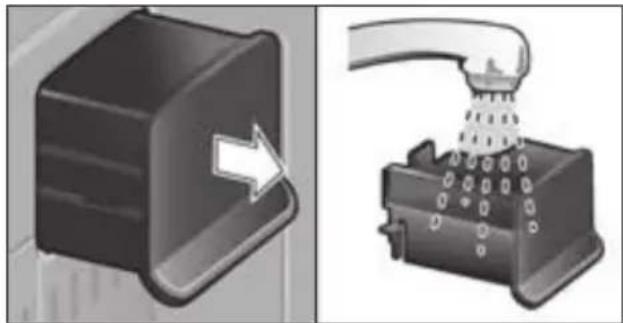

● Извлеките выдвижной отсек для

молотого кофе 18 и промойте его под

● Протрите внутреннее пространство

прибора (ниши для поддонов).

Важно: Поддон 23 и емкость для

кофейной гущи 23c следует опорож-

нять и чистить ежедневно во избежание

образования плесени.

Указание: При включении прибора в

холодном состоянии или выключении его

после приготовления кофе он автоматиче-

ски промывается. Таким образом, система

очищается самостоятельно.151

Важно: При длительном перерыве в

использовании (напр., во время отпуска)

прибор полностью, включая насадку

для приготовления молочной пены 10 и

блок заваривания 20, следует тщательно

Очистка насадки для приготовления

Важно: насадку для приготовления

молочной пены 10 обязательно

необходимо очищать после каждого

Насадку для приготовления молочной

пены 10 можно предварительно очистить

автоматически (см. раздел «Сервисные

программы») или очистить вручную.

Для очистки разберите насадку для

приготовления молочной пены 10:

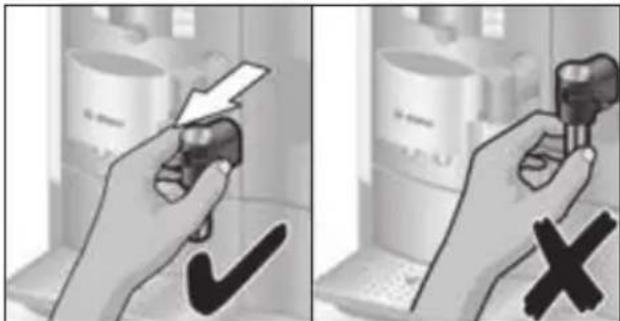

● Извлеките насадку для приготовления

молочной пены 10 из прибора, потянув

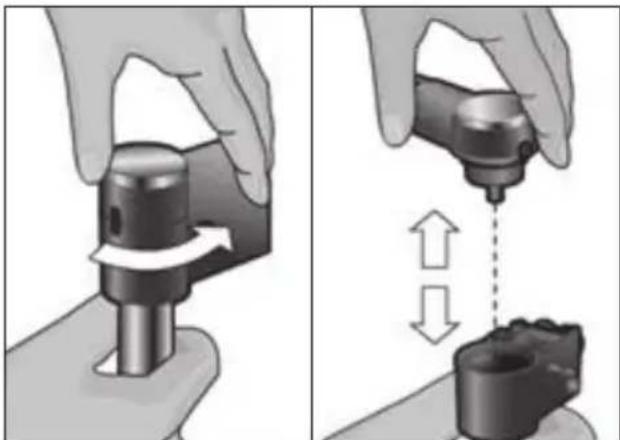

● Поверните верхнюю часть 10a против

часовой стрелки и снимите ее с нижней

● Очистите детали промывочным

раствором и мягкой тряпкой.

● Все детали необходимо промыть чистой

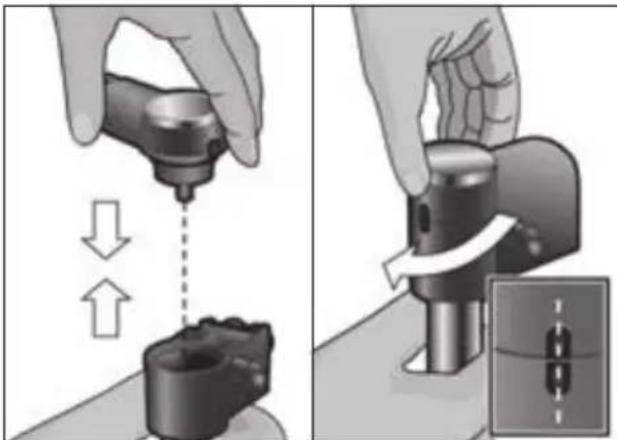

● Снова соберите детали. Затем вставьте

насадку для приготовления молочной

пены в прибор до упора, направив ее

К сведению: Все детали насадки для

приготовления молочной пены 10 можно

мыть в посудомоечной машине.

Очистка блока заваривания (рис. F)

(см. также краткую инструкцию)

В дополнение к автоматической очистке

блок заваривания 20 необходимо регу-

лярно снимать и подвергать очистке.

● Полностью выключите прибор с помо-

щью сетевого выключателя 1 O / I, ни

одна кнопка не должна светиться.

● Сдвинуть вправо кнопку открывания

дверцы и открыть дверцу 19 блока

● Сдвиньте красный фиксатор 20a на

блоке заваривания 20 до упора влево.

● Нажмите красную кнопку 21 и осто-

рожно извлеките блок заваривания 20,

держась за углубления для рук.152

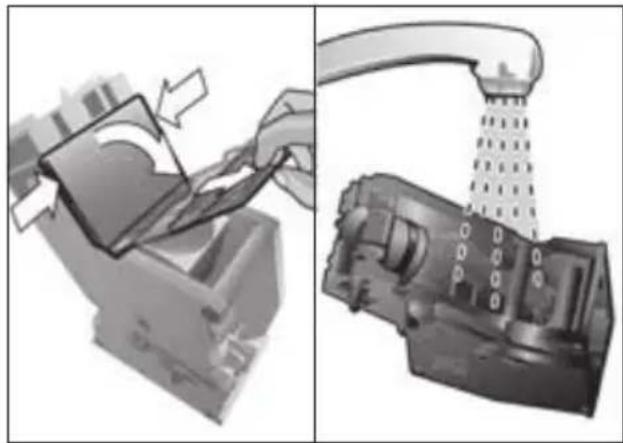

● Снимите крышку 20b блока заварива-

ния и тщательно промойте блок завари-

вания 20 под проточной водой.

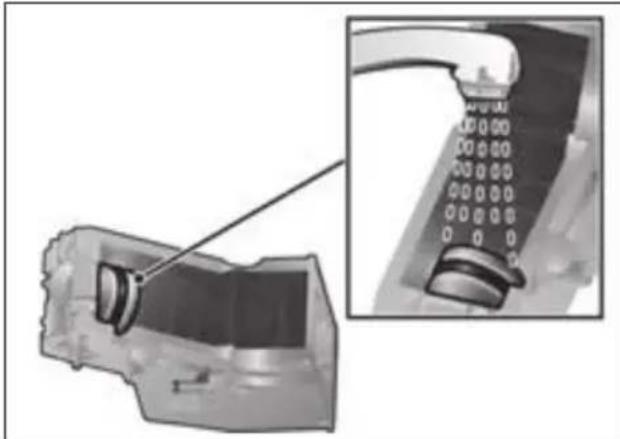

● Тщательно промойте сито блока

заваривания под струей воды.

Важно: Выполняйте очистку без

использования моющих средств вручную

(не разрешается мыть в посудомоечной

● Тщательно почистите внутреннее про-

странство прибора влажной тряпкой и

удалите остатки кофе.

● Подождите, пока блок заваривания 20 и

внутреннее пространство не высохнут.

● Снова наденьте крышку 20b на блок

заваривания и вставьте блок заварива-

ния 20 до упора в прибор.

● Сдвиньте красный фиксатор 20a до

упора вправо и закройте дверцу 19.

Рекомендация: См. также краткую

инструкцию в отсеке для хранения 22.

Через определенные промежутки вре-

мени на дисплее 5 появляется либо

Быстрое промывание молоч. системы

Провести декальцинацию или

Необходима чистка или

Запустить Calc‘nClean.

Прибор необходимо немедленно очи-

стить при помощи соответствующей

программы и удалить накипь. Процессы

Декальцинация и Очистка можно при

желании объединить в Calc‘nClean (см.

раздел « Calc‘nClean»). При нарушении

указаний по выполнению сервисной про-

граммы возможно повреждение прибора.

Для каждой сервисной программы

используйте средства для удаления

накипи и очистки в соответствии с

инструкцией. Ни в коем случае не оста-

навливайте сервисную программу!

Не пейте применяемые жидкости!

Не допускается использование уксуса,

средств, содержащих уксус, лимон-

ной кислоты или средств, содержащих

лимонную кислоту! Запрещается класть

таблетки для удаления накипи или иные

средства для удаления накипи в выдвиж-

ной отсек для молотого кофе 18!

Перед запуском соответствующей сервис-

ной программы (удаление накипи, очистка

или Calc‘nClean) необходимо снять блок

заваривания, очистить его в соответствии

с инструкцией и снова вставить.153

Специально разработанные таблетки

для удаления накипи и очистки можно

приобрести в магазинах или через

Принадлежности Номер заказа

Очистка насадки для приготовления

Продолжительность: прибл. 1 минута

Насадку для приготовления молочной

пены 10 можно предварительно очистить

● Нажмите кнопку 3 à.

Быстрое промывание молоч. системы

● Нажмите кнопку 8 start.

Поставьте стакан под вспениватель,

опуст. в него трубку

● Поставьте пустой стакан под насадку

для приготовления молочной пены 10

и опустите конец всасывающей трубки

● Нажмите кнопку 8 start. Теперь насадка

для приготовления молочной пены

очищается автоматически.

● После этого слейте жидкость из стакана

и очистите всасывающую трубку 10d.

Дополнительно нужно регулярно тща-

тельно очищать насадку для приготов-

ления молочной пены (в посудомоечной

машине или вручную).

Продолжительность: прибл. 30 минут.

Во время отдельных этапов удаления

накипи мигает кнопка 8 start.

Цифры справа вверху показывают

продолжительность процесса.

Важно: Если фильтр для воды находится

в емкости для воды 11, обязательно

извлеките его перед запуском сервисной

● Нажмите кнопку 3 à.

● Нажмите кнопку 8 start, дисплей 5 ведет

Опустошить поддон для капель

Установить поддон для капель

● Слейте жидкость из поддона 23 и снова

Поставить емкость 1 л под вспениватель,

в емк. опустить трубку

● Поставьте 1 -литровую емкость под

насадку для приготовления молочной

● Вставьте конец всасывающей трубки

● Нажмите кнопку 8 start.

Снять фильтр для воды

К сведению: Если фильтр для воды

активирован, на дисплее появляется соот-

ветствующее требование снять фильтр и

снова нажать кнопку 8 start.154

Добавить 0,5л воды + средство для

● Налейте в пустую емкость для воды

11 теплую воду до отметки «0,5 л»

и растворите в ней 2 таблетки для

удаления накипи Bosch.

● Нажмите кнопку 8 start, программа

удаления накипи продолжается прибл.

Слишком мало средства для

декальцинации Добавить ср-во

К сведению: Если в емкости для воды

11 слишком мало средства для удаления

накипи, появляется соответствующее тре-

бование. Добавьте средство для удаления

накипи и снова нажмите кнопку 8 start.

● Сполосните емкость для воды 11 и

налейте в нее свежую воду до отметки

● Нажмите кнопку 8 start, программа для

удаления накипи продолжается прибл.

1 минуту и промывает прибор.

Опустошить поддон для капель

Установить поддон для капель

● Слейте жидкость из поддона 23 и снова

Если используется фильтр, снова

вставьте его. Накипь в приборе удалена, и

прибор снова готов к работе.

Важно: Протирайте прибор мягкой влаж-

ной тряпкой, чтобы сразу же удалить

остатки раствора для удаления накипи.

Под такими остатками может образо-

ваться коррозия.. В новых губчатых сал-

фетках могут содержаться соли. Соли

могут привести к образованию налета

ржавчины на стальных деталях, поэтому

перед использованием губчатых салфе-

ток их следует тщательно прополоскать.

Тщательно очистите всасывающую трубку

10d насадки для приготовления молочной

Продолжительность: прибл. 8 минут.

Во время отдельных этапов очистки

мигает кнопка 8 start. Цифры справа

вверху показывают продолжительность

● Наполните емкость для воды 11 до

● Нажмите кнопку 3 à.

● Нажмите кнопку 8 start, дисплей 5 ведет

Опустошить поддон для капель

Установить поддон для капель

● Слейте жидкость из поддона 23 и снова

вставьте поддон. Будет произведена

промывка прибора два раза.

Повернуть блок подачи кофе

● Поверните устройство разлива кофе

9 влево, чтобы оно ощутимо вошло в

Идет программа очистки155

Открыть лоток с порошком

● Откройте выдвижной отсек для

Добавить чистящие таблетки Bosch и

● Добавьте чистящую таблетку Bosch и

закройте выдвижной отсек 18.

● Нажмите кнопку 8 start, программа

очистки будет продолжаться прибл.

Идет программа очистки

Опустошить поддон для капель

Установить поддон для капель

● Слейте жидкость из поддона 23 и снова

Прибор очищен и снова готов к работе.

Продолжительность: прибл. 36 минут.

Calc‘nClean объединяет в себе функции

удаления накипи и очистки. Если срок для

выполнения обеих программ приблизи-

тельно совпадает, полностью автомати-

ческая кофемашина эспрессо автомати-

чески предлагает именно эту сервисную

Во время отдельных этапов программы

Calc‘nClean мигает кнопка 8 start. Цифры

справа вверху показывают продолжитель-

Важно: Если фильтр для воды находится

в емкости для воды 11, обязательно

извлеките его перед запуском сервисной

● Нажмите кнопку 3 à.

● Нажмите кнопку 8 start, дисплей 5 ведет

Опустошить поддон для капель

Установить поддон для капель

● Слейте жидкость из поддона 23 и снова

● Поверните устройство разлива кофе 9

вправо, чтобы оно ощутимо вошло в

Поставить емкость 1 л под вспениватель,

в емк. опустить трубку

● Поставьте как минимум 1-литровую

емкость под насадку для приготовления

● Вставьте конец всасывающей трубки

● Нажмите кнопку 8 start, прибор

промывается два раза.

Идет программа очистки

Открыть лоток с порошком

● Откройте выдвижной отсек для

Добавить чистящие таблетки Bosch и

● Положите чистящую таблетку Bosch в

выдвижной отсек 18 и закройте его.

Снять фильтр для воды

К сведению: Если фильтр для воды

активирован, на дисплее появляется соот-

ветствующее требование снять фильтр и

снова нажать кнопку 8 start.

Добавить 0,5л воды + средство для

● Налейте в пустую емкость для воды

11 теплую воду до отметки «0,5 л»

и растворите в ней 2 таблетки для

удаления накипи Bosch.156

● Нажмите кнопку 8 start, программа

удаления накипи продолжается прибл.

Слишком мало средства для

декальцинации Добавить ср-во

К сведению: Если в емкости для воды

11 слишком мало средства для удаления

накипи, появляется соответствующее тре-

бование. Добавьте средство для удаления

накипи и снова нажмите кнопку 8 start.

● Сполосните емкость для воды 11 и

налейте в нее свежую воду до отметки

● Нажмите кнопку 8 start, программа для

удаления накипи продолжается прибл.

1 минуту, затем включается программа

очистки, которая продолжается прибл.

7 минут и промывает прибор.

Идет программа очистки

Опустошить поддон для капель

Установить поддон для капель

● Слейте жидкость из поддона 23 и снова

Если используется фильтр, снова

вставьте его. Накипь удалена, прибор

очищен и снова готов к работе.

Важно: Протирайте прибор мягкой влаж-

ной тряпкой, чтобы сразу же удалить

остатки раствора для удаления накипи.

Под такими остатками может образо-

ваться коррозия. В новых губчатых сал-

фетках могут содержаться соли. Соли

могут привести к образованию налета

ржавчины на стальных деталях, поэтому

перед использованием губчатых салфе-

ток их следует тщательно прополоскать.

Тщательно очистите всасывающую трубку

10d насадки для приготовления молочной

Указание: Если вследствие перебоев

в энергоснабжении была остановлена

одна из сервисных программ, действуйте

● Сполосните емкость для воды 11 и

налейте в нее свежую воду до отметки

● Нажмите кнопку 8 start, программа

очистки продолжается прибл. 3 минуты

Идет программа очистки

Опустошить поддон для капель

Установить поддон для капель

● Слейте жидкость из поддона 23 и снова

Прибор снова готов к работе.

● Прибор имеет функцию приглушеной

подсветки дисплея, которая включа-

ется автоматически, если прибор не

используется. Дисплей подсвечивается

слабо. При нажатии одной из кнопок

или задействовании поворотного пере-

ключателя интенсивность подсветки

дисплея опять увеличивается.

● Если полностью автоматическая

кофемашина эспрессо не используется,

выключите ее с помощью сетевого

выключателя 1 O / I, расположенного

● По возможности не прерывайте процесс

приготовления кофе или молочной

пены. Преждевременное прерывание

процесса приготовления кофе или

молочной пены приводит к увеличению

расхода электроэнергии и ускоренному

скоплению жидкости в поддоне для

● Регулярно проводите мероприятия по

удалению накипи в целях предотвраще-

ния образования известковых отложе-

ний. Известковые отложения приводят к

увеличению расхода электроэнергии.157

Защита от замерзания

¡ Во избежание повреждений в

результате воздействия холода во

время транспортировки или хране-

ния из прибора необходимо полно-

стью сливать всю жидкость.

См. раздел «Настройки меню –

Полностью автоматическая кофемашина

эспрессо имеет специальные отсеки для

хранения мерной ложки для молотого

кофе и краткой инструкции.

● Чтобы положить мерную ложку для

молотого кофе 14 на хранение, сни-

мите емкость для воды 11 и вставьте

мерную ложку для молотого кофе в

● Чтобы положить краткую инструкцию

на хранение, откройте дверцу блока

заваривания 19 и вставьте краткую

инструкцию в специальный отсек 22.

Следующие принадлежности можно при-

обрести в торговой сети или через нашу

Принадлежности Номер заказа

Фильтр для воды TCZ7003 575491

Набор для ухода TCZ8004 576331

Утилизируйте упаковку с использо-

ванием экологически безопасных

методов. Данный прибор имеет

отметку о соответствии европей-

ским нормам 2012/19/EU утили-

зации электрических и электрон-

ных приборов (waste electrical and

electronic equipment – WEEE). Дан-

ные нормы определяют действую-

щие на территории Евросоюза пра-

вила возврата и утилизации старых

приборов. Информацию об акту-

альных возможностях утилизации

Вы можете получить в магазине,

в котором Вы приобрели прибор.

Условия гарантийного

Получить исчерпывающую информацию

об условиях гарантийного обслужи-

вания Вы можете в Вашем ближайшем

авторизованном сервисном центре, или

в сервисном центре от производителя

ООО «БСХ Бытовая техника», или

в сопроводительной документации.

Мы оставляем за собой право на

внесение изменений.158

Самостоятельное устранение небольших проблем

Проблема Причина Устранение

емкость для кофейных

перемалывает кофейные

Зерна не проваливаются

в кофемолку (слишком

Слегка постучите по емкости

буйте использовать другой сорт

нить емкость для кофейных

зерен 15 и вытереть ее сухой

Загрязнены насадка для

приготовления молочной

пены 10 или держатель

Очистите насадку для приго-

товления молочной пены или

держатель насадки (см. раздел

«Очистка насадки для приго-

товления молочной пены»).

Молочной пены слишком

мало или нет вообще,

или насадка для приго-

товления молочной пены

10 не всасывает молоко.

Загрязнены насадка для

приготовления молочной

пены 10 или держатель

Очистите насадку для приго-

товления молочной пены или

держатель насадки (см. раздел

«Очистка насадки для приго-

товления молочной пены»).

Неподходящее молоко. Используйте молоко с

Насадка для приготов-

ления молочной пены 10

неправильно собрана.

Увлажните детали насадки для

приготовления молочной пены

В приборе образовалась

Удалите накипь в приборе при

помощи 2 таблеток для удале-

ния накипи, при необходимости

программу можно включить

Индивидуально задан-

ное количество напитка

в одной чашке не дости-

тонкой струйкой или не

Установлен слишком тон-

кий помол. Молотый кофе

слишком тонкого помола.

Установите более грубый

помол. Используйте молотый

кофе более грубого помола.

Очистите прибор от накипи.

Если невозможно устранить неполадку, обязательно свяжитесь с «горячей

линией»! Номера телефонов указаны на последних страницах инструкции.159

Проблема Причина Устранение

Кофе без пенки. Неподходящий сорт кофе. Используйте сорт кофе с

большим содержанием зерен

Используются не свеже-

Используйте свежие кофейные

Степень помола не соот-

ветствует сорту кофейных

Установите тонкий помол.

используется молотый

кофе слишком крупного

Установите более тонкий помол

или используйте кофе более

Неподходящий сорт кофе. Используйте более сильную

Выбран слишком тонкий

помол, или используется

кофе слишком мелкого

Установите более грубый

помол или используйте кофе

более грубого помола.

Неподходящий сорт кофе. Используйте другой сорт кофе.

« подгорелый» привкус.

Слишком высокая темпе-

Уменьшите температуру,

см. раздел «Настройки

тонкий помол, или исполь-

Установите более грубый

помол или используйте кофе

более грубого помола.

Неподходящий сорт кофе. Используйте другой сорт кофе.

технической поддержки

Прибор неисправен. Обратитесь в службу техниче-

держится в емкости для

Фильтр для воды закре-

Прижмите фильтр для воды

ровно и крепко к месту соеди-

Пров. конт-р для воды

Емкость для воды встав-

лена неправильно, или

новый фильтр для воды

не был промыт в соответ-

ствии с инструкцией.

Правильно вставьте емкость

для воды или промойте и

вставьте фильтр для воды в

соответствии с инструкцией.

Если невозможно устранить неполадку, обязательно свяжитесь с «горячей

линией»! Номера телефонов указаны на последних страницах инструкции.160

Проблема Причина Устранение

Степень помола слишком

тонкая или слишком гру-

бая, либо используется

Установите нужную степень

помола или возьмите две

мерные ложки кофе без горки.

Очистите блок заваривания.

молотого кофе в блоке

Очистите блок заваривания

(засыпайте не более двух мер-

ных ложек кофе (без «горки»)).

Механизм блока завари-

вания имеет затруднен-

Очистите блок заварива-

ния (см. раздел «Уход и

ежедневная очистка»).

В приборе образовалась

Удалите накипь согласно

инструкции с использованием

двух таблеток для образова-

Извлекайте поддон только

через несколько секунд после

приготовления последнего

Если невозможно устранить неполадку, обязательно свяжитесь с «горячей

линией»! Номера телефонов указаны на последних страницах инструкции.

Технические характеристики

Электрическое подключение (напряжение/частота) 220-240 В / 50-60 Гц

Мощность нагрева 1600 Вт

Максимальное давление насоса, статическое 15 бар (TES712)

Максимальная вместимость емкости для воды (без фильтра) 2,1 л

Максимальная вместимость емкости для кофейных зерен ~300 г

Длина сетевого кабеля 100 см

Размеры (В х Ш х Г) 394 x 296 x 456 мм

Вес незаполненного прибора 11 – 13 кг

Вид кофемолки Керамика08/14

DE Deutschland, German

Малая Калужская 19/1
