TES71221RW - Koffiezetapparaat BOSCH - Gratis gebruiksaanwijzing en handleiding

Producttype	Volautomatische koffiemachine met bonenmaler
Merk	Bosch
Model	TES71221RW
Afmetingen (H x B x D)	394 x 296 x 456 mm
Gewicht (leeg)	11–13 kg
Voeding	220–240 V / 50–60 Hz
Verwarmingsvermogen	1600 W
Maximale pompdruk	15 bar
Capaciteit waterreservoir	2,1 l (zonder filter)
Capaciteit bonenreservoir	~300 g
Type maler	Keramisch
Lengte netsnoer	100 cm
Bereidbare dranken	Espresso, koffie, cappuccino, macchiato, café au lait, my coffee, melkschuim, warme melk, warm water
Speciale functies	AromaDouble Shot, personalisatie tot 6 profielen, maalgraadinstelling, kopjeswarmer (op TES715, niet op dit model)
Veiligheid	Kinderbeveiliging, instelbare automatische uitschakeling, antivriesbeveiliging, elektrische vergrendeling
Onderhoud en reiniging	Ontkalkingsprogramma's, reinigingsprogramma's en Calc'Nclean ; dagelijkse reiniging van melksysteem en zetgroep ; vaatwasbestendige onderdelen (opvangbak, lekbak, koffiedikreservoir, doseerlepel, melkreservoir)
Onderdelen en accessoires	Reinigingstabletten TCZ6001, ontkalkingstabletten TCZ6002, waterfilter TCZ7003, onderhoudskit TCZ8004, melkreservoir FreshLock TCZ8009N
Garantie	Volgens voorwaarden van de distributeur (aankoopbewijs vereist)
Afvoer	Conform AEEA (2012/19/EU) – niet bij het huisvuil gooien

Veelgestelde vragen - TES71221RW BOSCH

Hoe stel ik de waterhardheid in?

Gebruik de meegeleverde teststrip om de hardheid te testen. Houd vervolgens de toets i 3 seconden ingedrukt, ga naar INSTELLINGEN > WATERHARDHEID en kies het bijbehorende niveau (1 tot 4).

Waarom heeft de koffie geen schuim (crema)?

Dit kan komen door ongeschikte koffie (tekort aan Robusta), niet verse bonen of een te grove maalgraad. Stel een fijnere maalgraad in en probeer espresso-koffie.

Wat te doen als de koffie te bitter is?

De maalgraad is waarschijnlijk te fijn of de gemalen koffie te fijn. Stel een minder fijne maalgraad in of gebruik grovere gemalen koffie. U kunt ook de koffietemperatuur verlagen in de instellingen.

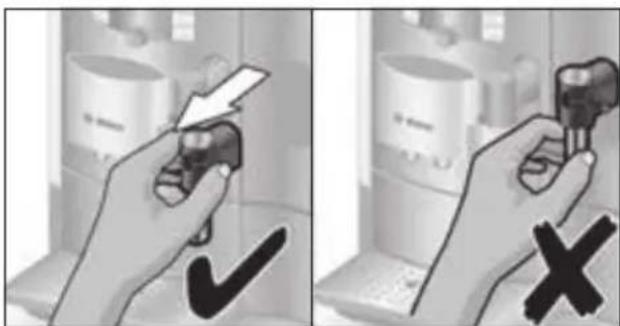

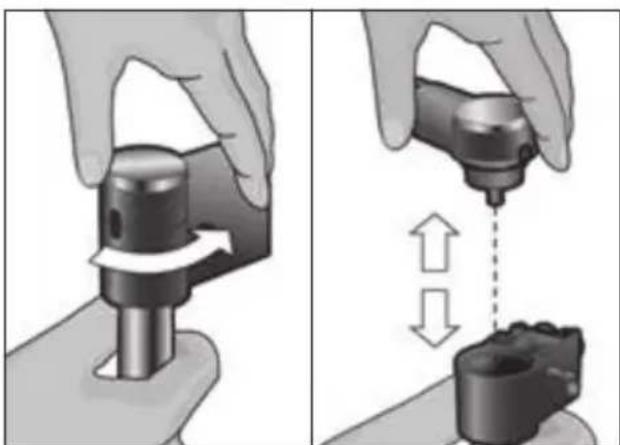

Hoe maak ik het melksysteem na elk gebruik schoon?

Demonteer de melkopschuimer (bovenste en onderste deel), was de onderdelen met lauwwarm water en wat afwasmiddel, spoel en droog. U kunt ook het programma KORTE SPOELING MELKSYSTEEM starten via de onderhoudstoets.

Het bericht 'REINIGEN AUB' verschijnt, wat te doen?

Reinig eerst de zetgroep (zie handleiding). Start vervolgens het programma REINIGING: druk op de onderhoudstoets (3), selecteer REINIGING, plaats een Bosch-reinigingstablet in de lade voor gemalen koffie en volg de instructies.

Kan ik reeds gemalen koffie gebruiken?

Ja, open de koffielade (18), doe maximaal 2 afgestreken doseerlepels gemalen koffie (niet oploskoffie), sluit de lade en selecteer een drankje. De functie AromaDouble Shot is niet beschikbaar met gemalen koffie.

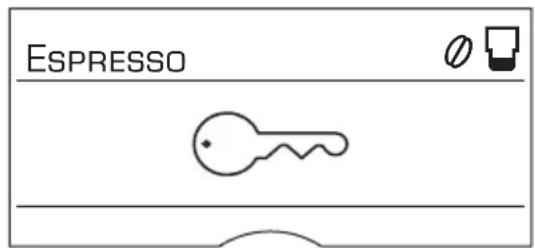

Hoe activeer ik de kinderbeveiliging?

Houd de toets onderhoudsprogramma's (3) minimaal 3 seconden ingedrukt. Er verschijnt een sleutelsymbool op het scherm. Om uit te schakelen herhaalt u dezelfde handeling.

Er komt geen heet water uit, wat controleren?

De melkopschuimer of de houder ervan is mogelijk verstopt. Maak het melksysteem grondig schoon. Zorg er ook voor dat u het uiteinde van de aanzuigslang heeft verwijderd voordat u heet water laat lopen.

Hoe ontkalk ik het apparaat?

Verwijder het waterfilter indien geïnstalleerd. Start het programma ONTKALKING via de onderhoudstoets. Giet 0,5 L lauwwarm water + 2 Bosch-ontkalkingstabletten in het reservoir en volg de instructies op het scherm. Het programma duurt ongeveer 30 minuten.

Wat te doen als het scherm 'STORING BEL SERVICE' weergeeft?

Er is een interne fout gedetecteerd. Haal de stekker uit het stopcontact, wacht enkele minuten en steek de stekker er weer in. Als het bericht blijft verschijnen, neem dan contact op met de klantenservice van Bosch (nummer op de achterkant van de handleiding).

GEBRUIKSAANWIJZING TES71221RW BOSCH

Gebruiksaanwijzing

De verpakking bevat (zie pagina 57)

Geachte koffieliefhebber,

Gefeliciteerd met uw nieuwe espressoautomaat van Bosch.

Deze gebruiksaanwijzing beschrijft verschillende uitvoeringen van de apparaten die onderling verschillen. De indeling wordt gemaakt op basis van het E-nummer, bijvoorbeeld TES712. Het E-nummer van het betreffende apparaat staat op de verpakking of op het typeplaatje 25.

Bekijk ook de meegeleverde beknopte handleiding. U kunt deze opbergen in een speciaal vak 22 bewaren tot u de beknopte handleiding weer nodig hebt.

Inhoud

Veiligheidsaanwijzingen. 55

De verpakking bevat 57

Overzicht 57

Vóór het eerste gebruik 58

Bedieningselementen 59

Displaymeldingen 61

Displayinstellingen 62

Personaliseren 63

Kinderbeveiliging 64

Menu-instellingen 65

Bereiden met koffiebonen 67

Bereiding met gemalen koffie 68

Melkschuim en warme melk bereiden 69

Heet water tappen 69

Onderhoud en dagelijkse reiniging 70

Onderhoudsprogramma's 72

Tips voor energiebesparing 76

Vorstbeveiliging 76

Opbergaccessoires 76

Accessoires 77

Afval 77

Garantie 77

Technische specificaties 77

Zelf eenvoudige problemen verhelpen ....78

Veiligheidsaanwijzingen

Lees de gebruiksaanwijzing zorgvuldig door, neem deze altijd in acht en bewaar deze goed! Als u dit apparaat aan iemand anders geeft, lever dan ook deze gebruiksaanwijzing mee. Dit apparaat is bedoeld voor de verwerking van normale huishoudelijke hoeveelheden in huishoudens of vergelijkbare, niet-commerciële toepassingen. Hiertoe behoren bijvoorbeeld ook het gebruik in personeelskeukens van winkels, kantoren, landbouw- en andere industriële bedrijven, alsmede het gebruik door gasten van pensions, kleine hotels en soortgelijke accommodaties.

Gevaar voor elektrische schokken!

Sluit het apparaat aan en gebruik het conform de informatie op het typeplaatje. Om gevaarlijke situaties te vermijden mogen reparaties aan het apparaat, zoals vervanging van een beschadigd aansluitsnoer, alleen door onze servicedienst worden uitgevoerd.

Dit apparaat mag door kinderen van 8 jaar en ouder en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en/of kennis worden gebruikt indien dit onder toezicht gebeurt of indien zij over het veilige gebruik van het apparaat zijn geïnstrueerd en de hieruit voortvloeiende gevaren hebben begrepen. Kinderen onder de 8 jaar moeten uit de buurt van het apparaat en het aansluitsnoer worden gehouden en mogen het apparaat niet bedienen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd, tenzij de kinderen 8 jaar of ouder zijn en zij deze werkzaamheden onder toezicht uitvoeren.

Dompel het apparaat of aansluitsnoer nooit onder in water. Gebruik het apparaat uitsluitend indien het aansluitsnoer en het apparaat geen beschadigingen vertonen. Trek bij storingen direct de stekker uit het stopcontact of schakel de netspanning UIT.

Het apparaat bevat permanente magneten die elektronische implantaten zoals pacemakers en insulinepompen kunnen beïnvloeden. Dragers van elektronische implantaten dienen op minimaal 10 cm afstand van het frontpaneel te blijven.

Verstikkingsgevaar!

Laat kinderen niet met verpakkingsmateriaal spelen.

Bewaar kleine onderdelen op een veilige plaats om te voorkomen dat deze worden ingeslikt.

Gevaar voor letsel!

Grijp niet in het maalwerk. Onjuist gebruik van het apparaat kan letsel tot gevolg hebben.

Verbrandingsgevaar!

Het melksysteem wordt erg warm. Laat dit na gebruik eerst afkoelen alvorens het aan te raken. Na het gebruik kunnen de oppervlakken van het verwarmingselement of de warmhoudplaat nog enige tijd heet zijn.

De verpakking bevat

(afbeelding A op de uitklappagina's)

• Espressoautomaat TES712/TES715 • Gebruiksaanwijzing • Beknopte handleiding • Melkschuimer • Teststrip voor de hardheid van het water • Maatschepje

ALLEEN TES715

Melkreservoir

Overzicht

(Afbeeldingen B, C, D, E en F op de uitklappagina's)

1 Aan-/uitschakelaar O/I 2 Toets (Personalising) 3 Toets (Onderhoudsprogramma's) 4 Keuzetoetsen 5 Display

a) Statusregel b) Keuzeregel c) Navigatieregel

6 Draaiknop voor instellingendisplay 7 Toets i (Info-menu) 8 Toets start (dranken/programma's) 9 Koffie-uitloop, in hoogte verstelbaar en draaibaar

10 Melksysteem, in hoogte verstelbaar en afneembaar (Melk-/warmwaterafname)

a) Bovenste gedeelte b) Onderste gedeelte c) Melkaanzuigslang d) Aanzuigpijpje

11 Afneembaar waterreservoir 12 Deksel voor waterreservoir 13 Opbergvakken (maatlepel en toebehorenmelkschuimer)

14 Maatschepje (aanbrenghulp voor waterfilter)

15 Bonenreservoir

16 Aromadeksel

17 Draaiknop voor instelling maalfijnheid

18 Poederlade (voor gemalen koffie / reinigingstablet)

19 Deur van de zetgroep

20 Zetgroep

a) Vergrendeling b) Afdekplaatje

21 Druktoets

22 Opbergvakje voor beknopte handleiding 23 Lekschaal

a) Afdekplaat b) Lekplaat c) Koffiedikreservoir

24 Snoervak

25 Typeplaatje (E-nummer; FD)

ALLEENTES715

26 Melkreserveroir 27 Kopjesverwarmer 28 Toets voor kopjesverwarmer, verlicht

Vór het eerste gebruik

Algemeen

Vul het waterreservoir uitsluitend met zuiver, koud water zonder koolzuur en het reservoir bij voorkeur met essobonen of bonenmengsels voor automaten. Gebruik geen geglaceerde, gekarameliseerde of met andere suikerhoudende toevoegingen behandelde koffiebonen, aangezien deze de zetmodule kunnen doen verstoppen. Bij dit apparaat is de hardheid van het water instelbaar. Waterhardheid 4 is standaard vooraf ingesteld. Controleer de daadwerkelijke waterhardheid met het meegeleverde teststrookje. In het geval er een andere waarde dan waterhardheid 4 wordt gemeten, dient het apparaat nadat het in gebruik is genomen, overeenkomstig te worden geprogrammeerd (zie hoofdstuk "Menu-instellen - WATERHARDHEID").

Apparaat in gebruik nemen

• Plaats de espressoautomaat op een vlakke, waterbestendige ondergrond met voldoende draagvermogen.

Belangrijk: gebruik het apparaat alleen in vorstvrije ruimten. Als het apparaat bij temperaturen onder 0°C wordt vervoerd of opgeslagen, dient u ten minste 3 uur te wachten alvorens het apparaat in gebruik te nemen.

• Trek de stekker uit het snoervak 24 en sluit deze aan op een stopcontact. Stel de snoerlengte af door het snoer iets in het vak terug te duwen of verder naar buiten te trekken. Plaats het apparaat hiervoor bijvoorbeeld met de achterzijde tegen de tafelrand en trek het snoer omlaag of schuif het omhoog.
• Klap het deksel van het waterreservoir 12 omhoog.
• Verwijder het waterreservoir 11, spoel het reservoir om en vul het met vers, koud water. Let op de markering "max".
• Plaats het waterreservoir 11 rechtop en druk het helemaal omlaag.
• Sluit vervolgens het deksel 12 van het waterreservoir. Vul het bonenreservoir 15 met koffiebonen.
• Druk op de aan-/uitschakelaar 1 O/I, toets 8 start gaat branden en op het display 5 worden verschillende talen weergegeven.

De volgende talen zijn beschikbaar:

TES7.. DE

DUITS ENGELS

FRANS ITALIAANS

TES7.. RW

ENGELS RUSSISCH

NEDERLANDS FRANS

ITALIAANS ZWEEDS

SPAANS POOLS

OEKRAÏENS HONGAARS

TURKS DEENS

NOORS FINS

PORTUGEES TSJECHISCH

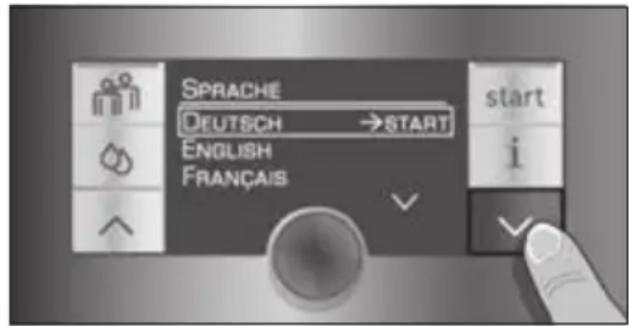

• Stel nu met de keuzetoetsen 4 en de gewenste taal in waarin de rest van de displaytekst moet worden weergegeven.

De gekozen tekst wordt gemarkeerd.

• Druk op toets 8 start, de geselecteerde taal is opgeslagen.
• Het merklogo op het display 5 licht op. Het apparaat warmt nu op en spoelt; er loopt wat water uit de koffie-uitloop 9.
• Het apparaat is pas klaar voor gebruik wanneer op display 5 de symbolen voor de drankkeuze worden weergegeven en toets 8 gaat branden.

Info: het espressoapparaat is ingesteld met standaardinstellingen voor een optimale werking. Het apparaat schakelt zich na een geselecteerde tijd automatisch uit (zie hoofdstuk "Menu-instellen - AUTO OFF NA").

Opmerking: als u het apparaat voor de eerste keer gebruikt nadat het onderhoudsprogramma is uitgevoerd of nadat het apparaat langere tijd niet is gebruikt, dient u de eerste drank niet te drinken, aangezien deze nog niet het volle aroma heeft.

Na de ingebruikname van de espresso-automaat zult u pas een fijne en stabiele crème verkrijgen nadat er enkele kopjes zijn afgenomen.

Bedieningselementen

Aan-/uitschakelaar O/I

Met de aan-/uitschakelaar 1 O/I wordt het apparaat in- of uitgeschakeld. Het apparaat wordt automatisch gespoeld wanneer het wordt uitgeschakeld.

Het apparaat wordt niet gespoeld als:

• het bij het inschakelen nog warm is.
• er na het inschakelen geen koffie is gezet.

Het apparaat is pas klaar voor gebruik wanneer op display 5 de symbolen voor de drankkeuze worden weergegeven en toets 8 gaat branden.

Toets Personalisering

Het apparaat biedt de mogelijkheid om persoonlijke instellingen voor koffiedranken op te slaan en op te roepen. Zie de beschrijving in hoofdstuk Personalisering voor informatie over opslaan en oproepen.

Toets Onderhoudsprogramma's

Door toets 3 kort in te drukken, kan de lijst met onderhoudsprogramma's worden opgeroepen. Gebruik de beschrijving in het hoofdstuk Onderhoudsprogramma's voor ontkalking van het apparaat.

Door lang op de toets te drukken, wordt de kinderbeveiliging geactiveerd of gedeactiveerd. Zie het hoofdstuk "Kinderbeveiliging".

Draaiknop

Met de draaiknop 6 kan men links en rechts navigeren in display 5 of kunnen menu-instellingen worden gewijzigd.

Druktoetsen ∧ en ∨

Door op de keuzetoetsen 4∧ en ∨ te drukken, kan het menuniveau (navigatieregel 5c) omlaag en omhoog worden genavigeerd.

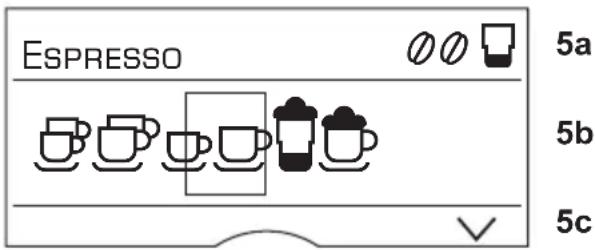

Display

Het display 5 geeft aan de hand van symbolen keuzemogelijkheden, koffiesterkte en hoeveelheid aan en aan de hand van tekst instellingen, actieve processen en meldingen. Met draaiknop 6 en keuzetoets 4 kunnen hier instellingen worden gewijzigd. De gekozen instellingen worden door een kader gemarkeerd.

Voorbeeld:

In statusregel 5a wordt de naam van de dranksoort aangegeven en bij koffiesoorten wordt de sterkte en hoeveelheid aangegeven.

In keuzeregel 5b worden symbolen voor de drankkeuze weergegeven.

De pijlen in navigatieregel 5c geven aan in welke richting zich de menuniveaus bevinden.

Zie hoofdstuk "Displaymeldingen" voor meer informatie.

Starttoets

Door op toets 8 start te drukken worden de drankbereiding of worden er een onderhoudsprogramma gestart.

Als u tijdens de drankbereiding nogmaals op toets 8 start drukt, wordt de afname voortijdig gestopt.

Toets i instellingen

Met toets 7 i kan informatie worden opgeroepen (kort drukken) en kunnen instellingen worden opgeslagen

(minimaal 3 seconde ingedrukt houden).

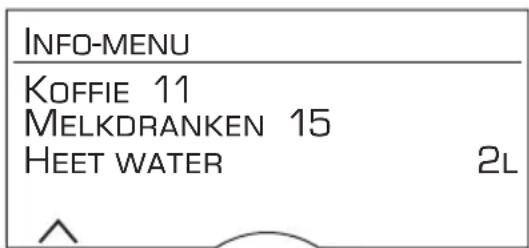

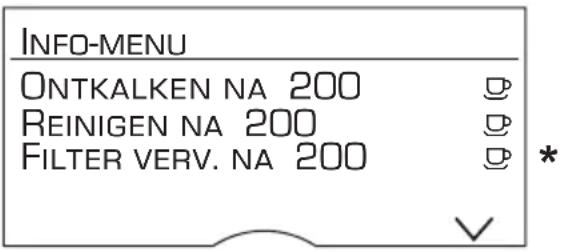

Informatie opvragen

In het Info-menu kan de volgende informatie worden opgevraagd:

• wanneer het volgende onderhoud moet worden uitgevoerd.
• hoeveel dranken er sinds de ingebruikname van het apparaat zijn bereid.
• Druktoets 7 kort in en navigeer met de keuzetoetsen 4 en V.

• wordt alleen weergegeven als het filter is geactiveerd.

Door nogmaals kort op toets 7 te drukken, keert het systeem terug naar de drankkeuze. Indien er circa 10 seconden geen activiteit is, keert het apparaat automatisch terug naar de drankkeuze.

Instellingen configureren

Zie hoofdstuk "Menu-instellingen".

Maalfijnheid instellen

Met draaiknop 17 voor de maalfijnheid kunt u de gewenste korrelgrootte van de gemalen koffiebonen instellen.

Let op!

Verstel de maalfijnheid alleen terwijl het maalmechanisme draait! Anders kan het apparaat beschadigd raken. Steek uw vingers niet in het maalmechanisme.

• Stel draaiknop 17 bij draaiend maalmechanisme in op een fijnere maling (door a: linksom te draaien) of op een grovere maling (door b: rechtsom te draaien).

a

b

Info: de nieuwe instelling is pas merkbaar vanaf de tweede kop koffie.

Opmerking: indien op het display de melding MAALFIJNHEID GROVER INSTELLEN wordt weergegeven, worden de koffiebonen te fijn gemalen. Stel de maalfijnheid grover in.

Tip: stel bij donker gebrande bonen een fijnere, en bij lichtere bonen een grovere maling in.

ALLEEN TES715

Kopjesverwarmer

Let op!

De kopjesverwarmer 27 wordt zeer heet!

De espressomachine beschikt over een kopjesverwarmfunctie 27 die met toets 28 handmatig kan worden in- of uitgeschakeld. Indien de kopjesverwarmer 27 is ingeschakeld, gaat toets 28 branden.

Tip: voor optimale verwarming van de kopjes, dient u deze met de onderkant op de kopjesverwarmer 27 te plaatsen.

Displaymeldingen

Meldingen op het display

Er worden diverse meldingen weergegeven op het display 5.

Informatie (alleen TES715)

Bijvoorbeeld:

ESPRESSO

WATERRESERV. BIJNA LEEG

Verzoek om in te grijpen

Bijvoorbeeld:

ESPRESSO

WATERRESERVOIR VULLEN

nl

Displayinstellingen

Door op de keuzetoetsen 4 en te drukken, kunnen in de menuniveaus de volgende keuzemenu's worden opgeroepen:

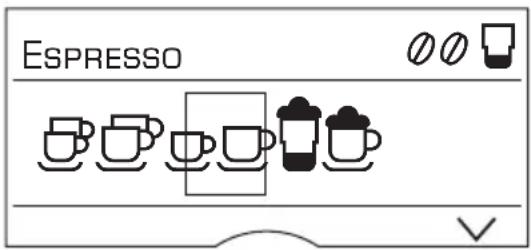

Drankkeuze

Koffiesterkte (voor koffiedranken)

Hoeveelheid

Persoonlijke hoeveelheid instellen

My coffee (alleen TES715)

Met draaiknop 6 kunnen in de menu's de volgende instellingen worden ingesteld:

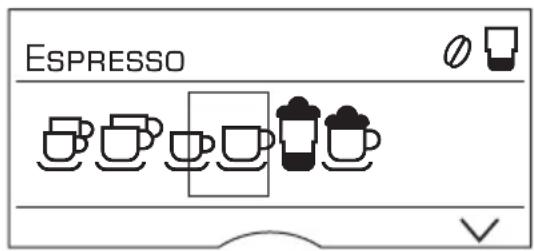

Instellingen - Drankkeuze:

2xESPRESSO

2xCAFE CRÈME

ESPRESSO

CAFÉ CRÈME

KOFFIE VERKEERD (alleen TES715)

MACCHIATO

CAPPUCCINO

MY COFFEE (alleen TES715)

MELKSCHUIM

WARME MELK

WARM WATER

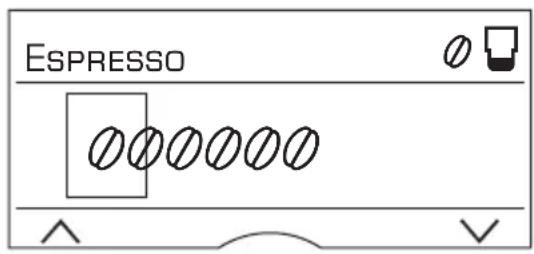

Instellingen - Koffiesterkte:

zeer mild

mild

normaal

sterk

000 zerer sterk

2 × ∅ AromaDouble Shot sterk

2x 000 AromaDouble Shot sterk +

2x 000 AromaDouble Shot sterk ++

AromaDouble Shot:

Hoe langer de koffie wordt bereid, hoe meer bitterstoffen en ongewenste aroma's vrijkomen. De smaak en verteerbaarheid van de koffie worden hierdoor nadelig beïnvloed. Voor extra sterke koffie beschikken de TES7...aarom over een speciale AromaDouble Shot-functie. Wanneer de helft van de gewenste hoeveelheid is bereid, worden verse koffie gemalen en voor de rest van de bereiding gebruikt, zodat alleen de lekkere aroma's vrijkomen. De functie AromaDouble Shot kan voor alle koffiedranken worden gebruikt behalve voor ESPRESS met een kleine vulhoeveelheid, 2 x ESPRESS en 2x CAFÉ CRÈME

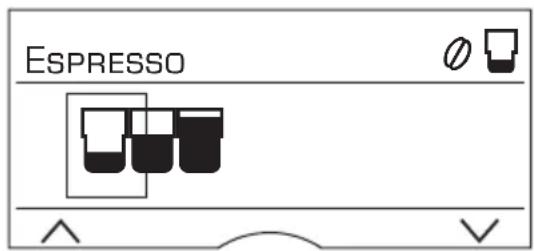

Instellingen - Vulhoeveelheid

klein

gemiddeld

groot

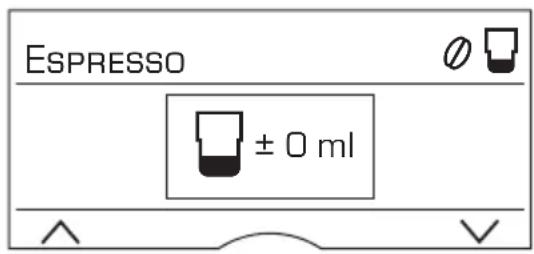

Instellingen - Persoonlijke vulhoeveelheid

Draai aan de draaiknop 6 om de ingestelde vulhoeveelheid, of aan de grootte van het kopje aan te passen. De vulhoeveelheid kan aan de gekozen drank worden aangepast. Rechtsboven in het display geeft een pijl in het symbool aan of de vulhoeveelheid is verhoogd of verlaagd. Bij de instelling CAFÉ CRÈME ρ wordt de aanpassing van de koffievloeistof bijvoorbeeld in ml aangegeven en bij een koffiemelkdrank zoals CAPPUCCINO ρ wordt de aanpassing van de koffievloeistof inclusief het melk(schuim)volume in ml aangegeven.

Belangrijk: De gekozen hoeveelheid in ml is een richtwaarde, die bijvoorbeeld door crèmevorming, de ingestelde maalfijnheid of de gebruikte soort melk aanzienlijk kan laten fluctueren.

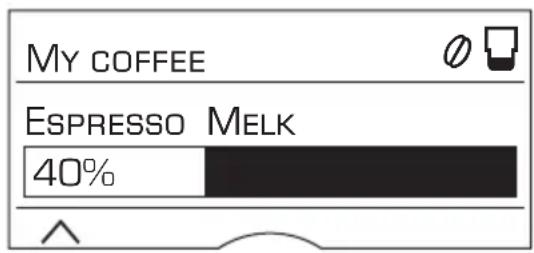

Instellingen - My coffee (alleen TES715)

Naast koffiesterkte en vulhoeveelheid kan voor de persoonlijke koffie-instelling My COFFEE □+ ook de mengverhouding voor espresso en melk worden gekozen:

• De instelling kan in stappen van 20% worden gewijzigd door aan de draaiknop 6 te draaien.

Personaliseren

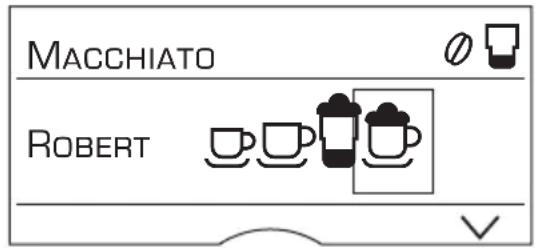

In het menu GEBRUIKERSINSTELLINGEN kunnen maximaal 6 gebruikersprofielen worden gemaakt. In de gebruikersprofielen zijn de gewenste koffie- en warmwatertemperaturen opgeslagen.

Belangrijk: de instellingen bij Personaliseren (toets 2) zijn anders dan de instellingen bij Menu-instellingen (toets 7) en omgekeerd.

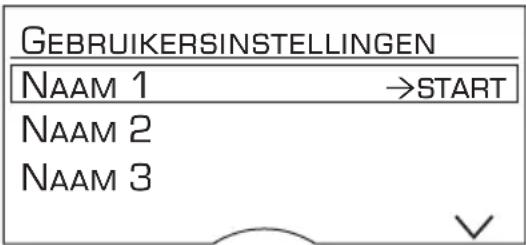

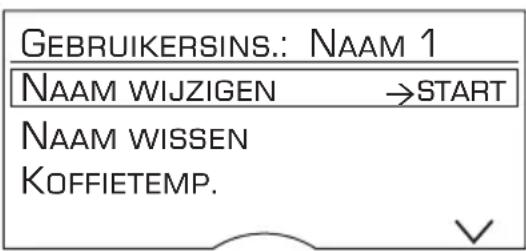

Gebruiker maken of wijzigen

• Druk ten minste 3 seconden op toets 2.

Het volgende menu wordt weergegeven:

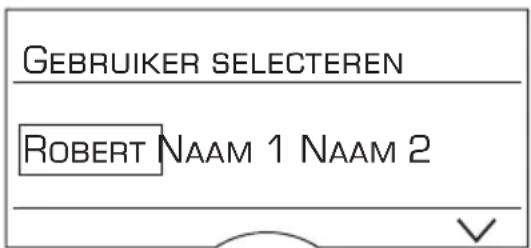

• Gebruik de keuzetoets om de gewenste gebruiker te selecteren en druk op toets 8 start.

Op het display verschijnt de volgende keuze:

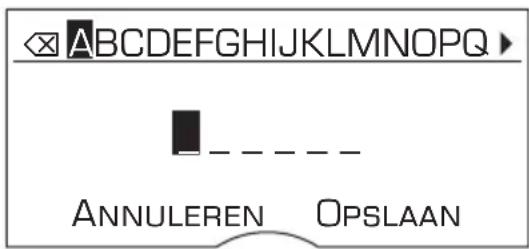

• Om de gebruikersnaam te wijzigen, kiest u met de keuzetoets NAAM WIJZIGEN → START en drukt u op toets 8 start. Op het display verschijnt het invoerveld:

• Gebruik draaiknop 6 om een letter of cijfer te selecteren.
• Bevestig deze met toets 8 start.

De gebruikersnaam kan uit maximaal 6 tekens bestaan.

Selecteer het symbool × en druk op toets 8 start om de invoer te wissen.

Opmerking:

Door op de keuzetoets ∨ te drukken, worden de keuzes opgeslagen.

Door op de keuzetoets ∧ te drukken, wordt de keuze afgebroken.

Opmerking: de invoer kan op elk gewenst moment worden overschreven.

Om de gebruiker te wissen selecteert u met de keuzetoets NAAM WISSEN → START en drukt u op toets 8 start.

Temperatures opslaan

• Selecteer met de keuzetoets KOFFIETEMP. of HEETW. TEMP.
• Selecteer de gewenste instelling met draaiknop 6.
• Druk op toets 2 mm.

De instellingen worden opgeslagen.

Gebruikersprofiel oproepen

• Druktoets 2 kort indrukken.

Het menu met de gebruikersprofielen wordt weergegeven:

• Gebruik draaiknop 6 om het gebruikersprofiel te selecteren. Druk vervolgens op toets 8 start.

Het menu voor de drankkeuze wordt weergegeven:

• Stel de drank, koffiesterkte, enzovoort in (zie hoofdstuk "Displayinstellingen").
• Drank tappen (zie hoofdstuk "Bereiden met koffiebonen").
• De geselecteerde instellingen worden opgeslagen.
• Druk op toets 2 om het persoonlijke menu af te sluiten.

Opmerking: indien het menu automatisch wordt afgesloten, kan het worden ingesteld zoals beschreven in het hoofdstuk "Menuinstellingen - PROFIEL SLUITEN".

Kinderbeveiliging

Om kinderen te beschermen tegen brandwonden, kan het apparaat worden vergrendeld.

• Druk ten minste 3 seconden op toets 3. In display 5 wordt een sleutel weergegeven: de kinderbeveiliging is geactiveerd.

Op dit moment kan het apparaat niet worden gebruikt.

De kopjesverwarmer 27 is uitgeschakeld.

• Om de kinderbeveiliging te deactiveren, drukt u toets 3 ten minste 3 seconden in. De sleutel verdwijnt weer uit het display.

Menu-instellingen

• Druk ten minste 3 seconden op toets 7. De verschillende instellingen worden nu weergegeven.

INSTELLINGEN

KOFFIETMP.

HEETW.TEMP. <85°C

PROFIEL SLUITEN

Met de keuzetoetsen 4 en 5 kunnen de verschillende instellingen worden geselecteerd.

Opmerking: de gemaakte wijzigingen worden automatisch opgeslagen. Er is geen extra bevestiging nodig. Wanneer er gedurende circa 2 minuten geen invoer volgt, wordt het menu automatisch gesloten.

De volgende instellingen kunnen worden gewijzigd:

TAAL

• Met draaiknop 6 kan de gewenste taal worden geselecteerd.

KOFFIETEMP.

• Met draaiknop 6 kan de koffietemperatuur worden ingesteld. De instelling is van toepassing op alle bereidingswijzen, behalve op de persoonlijke instellingen onder Personalisering.

HEETW. TEMP.

• Met draaiknop 6 kan de temperatuur worden ingesteld. De instelling is van toepassing op alle bereidingswijzen, behalve op de persoonlijke instellingen bij Personalisering.

PROFIEL SLUITEN

• Hiermee kan worden ingesteld of de Personalisering automatisch (AUTOM.) of handmatig (HANDM.) moet worden afgesloten.

AUTO OFF NA

• Met draaiknop 6 kunt u instellen hoe lang na de laatste bereiding van een drank het apparaat automatisch wordt uitgeschakeld.

De mogelijke instelling is 5 minuten tot 8 uur.

KOPJESW. UIT NA (alleen TES715) Hiermee kan de tijd worden ingesteld waarna de kopjesverwarmer 27 automatisch wordt uitgeschakeld.

• Stel de gewenste tijd in door aan de instelknop 6 te draaien.

CONTRAST

Het contrast in het display 5 kan van -10 t/m +10 worden ingesteld. De standaardinstelling is +0.

• Selecteer de gewenste instelling met draaiknop 6.

WATERHARDHEID

Stel met draaiknop 6 de gewenste waterhardheid in op 1, 2, 3 of 4.

Info: de juiste instelling van de waterhardheid is van belang, zodat het apparaat tijdig kan melden, dat het moet worden ontkalkt. De vooraf ingestelde waterhardheid is niveau 4.

U kunt de hardheid van het water vaststellen met behulp van het meegeleverde teststrookje of u kunt deze opvragen bij het plaatselijke drinkwaterbedrijf.

Dompel het teststrookje kort in water onder. Na een minuut kunt u het resultaat aflezen.

Trap	Waterhardheitsgraad
	Duits (°dH)	Frahs (°fH)
1	1-7	1-13
2	8-14	14-25
3	15-21	26-38
4	22-30	39-54

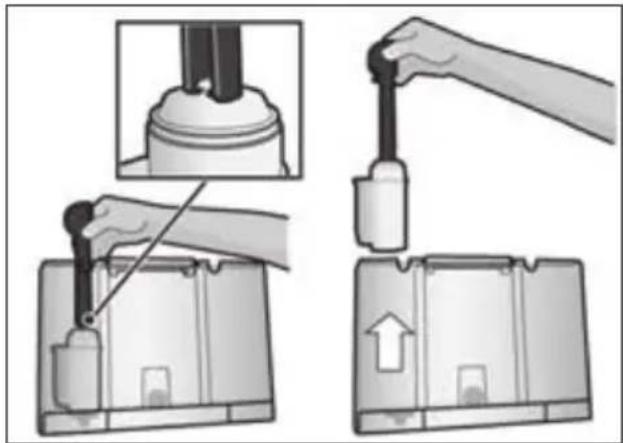

WATERFILTER

Voordat u een nieuw waterfilter gebruikt, dient u het filter te spoelen.

• Druk het waterfilter hiervoor met behulp van het maatschepje 14 stevig in het waterreservoir 11. Vul het waterreservoir tot de markering max met water.
• Selecteer START door aan de instelknop 6 te draaien en druk op toets 8 om te starten.

PLAATS 1 L RESERVOIR ONDER SCHUIMER, PIJPJE IN RESERVOIR STEKEN → START

• Plaats een kan met een inhoud van 1 liter onder de melkschuimer 10.
• Steek het uiteinde van het pijpje 10d in de kan.
• Druk op toets 8 om te starten. Het water stroomt nu door het filter om het te spoelen. Leeg de kan vervolgens.

Het apparaat is weer klaar voor gebruik.

Info: door het spoelen van het filter is tegelijkertijd de instelling voor de indicatie van de vervanging van het filter geactiveerd.

Uitvoerige informatie over het waterfilter vindt u in de bijgevoegde filterhandleiding.

Als de indicatie FILTER VERVANGEN wordt weergegeven of het filter twee maanden is gebruikt, is de werking van het filter opgebruikt. Om hygiënische redenen en om verkalking (en schade aan het apparaat) te voorkomen, dient u het filter in dat geval te vervangen.

Vervangingsfilters zijn in de handel (TCZ7003) of via de klantenservice (575491) verkrijgbaar.

Als u geen nieuw filter plaatst, draai dan de instelling van het WATERFILTER op NEE.

Info: als het apparaat langere tijd (bijvoorbeeld tijdens een vakantie) niet wordt gebruikt, moet het aangebrachte filter voor gebruik worden gespoeld. Tap daarvoor gewoon een kopje warm water.

TRANSPORTSLOT

• Om vorstschade tijdens transport en opslag te voorkomen, moet het apparaat vooraf volledig worden geleegd.

Info: het apparaat moet maar voor gebruik bijen en de waterreservoir 11 moet zijn gevuld.

• Druk op toets 8 start. Het apparaat maakt het leidingstelsel automatisch leeg en schakelt UIT.

Maak het waterreservoir 11 en de lekschaal 23 leeg.

FABRIEKSINSTELLINGEN

U kunt uw eigen instellingen wissen en de fabrieksinstelling weer activeren.

• Druk op toets 8 start om de fabrieksinstelling te herstellen.

Opmerking: het apparaat kan ook handmatig op de fabrieksinstelling worden ingesteld via een toetsencombinatie. Het apparaat moet helemaal uitgeschakeld zijn.

• Druk de keuzetoetsen 4 en en de aan-/uitschakelaar 1 O/I ten minste 5 seconden tegelijkertijd in. Druk op toets 8 start. De fabrieksinstellingen zijn hersteld.

Bereiden met koffiebonen

Deze espressomachine gebruikt telkens wanneer u koffie zet een vers maalsel. Gebruik bij voorkeur espressobonen of bonenmengsels voor automaten. Bewaar de bonen voor een optimale kwaliteit gekoeld of diepgevroren, en in een afgesloten verpakking. De koffiebonen kunnen ook in bevroren toestand worden gemalen.

Belangrijk: vul het waterreservoir 11 elke dag met vers, koud water. Om het apparaat te kunnen gebruiken, moet het waterreservoir 11 altijd voldoende water bevatten.

Tip (alleen TES715): verwarm kopjes, vooral kleine, dikke espressokopjes voor op de kopjesverwarmer 27.

Met een druk op de knop kunnen er heel eenvoudig verschillende koffiedranken worden bereid.

Opmerking: bij een aantal instellingen wordt de koffie in twee stappen bereid (zie "AromaDoubleShot"). Wacht tot de bereiding helemaal is voltooid.

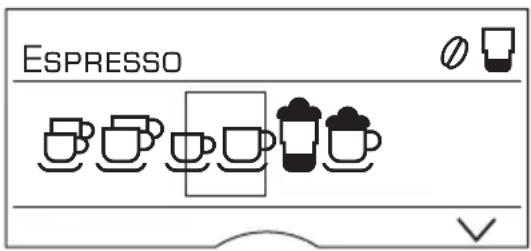

Bereiding van dranken zonder melk

Het apparaat is klaar voor gebruik.

• Plaats een of twee voorverwarmde kopjes onder de koffie-uitloop 9.
• Selecteer met draaiknop 6

Op het display 5 worden de gekozen drank, de instelling van de sterkte van de koffie en de hoeveelheid koffie voor deze bereiding weergegeven.

De instellingen kunnen worden gewijzigd (zie hoofdstuk "Displayinstellingen") of de persoonlijke instellingen kunnen worden opgevraagd (zie hoofdstuk "Personaliseren").

• Druk op toets 8 om te starten.

De koffie wordt gezet en aansluitend in het kopje of de kopjes geschonken.

Bereiding van dranken met melk

• Plaats het pijpje 10d van de melkschuimer 10 in het melkreservoir 26.
• Draai de koffie-uitloop 9 naar rechts tot u een klik hoort.
• Plaats een voorverwarmd kopje of glas onder de uitloop 9 en melkschuimer 10.
• Selecteer met draaiknop 6 KOFFIE VERKEERD (alleen TES715), MACCHIATO, CAPPUCCINO of MY COFFEE (alleen TES715).

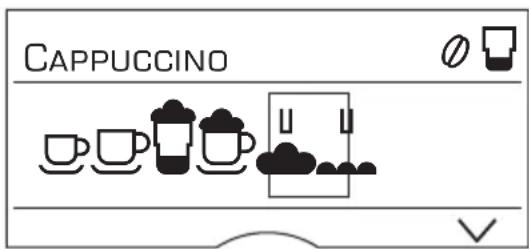

Op het display 5 worden de gekozen drank en de instellingen van de sterkte van de koffie en de hoeveelheid koffie voor deze bereiding weergegeven.

De instellingen kunnen worden gewijzigd (zie hoofdstuk "Displayinstellingen") of de persoonlijke instellingen kunnen worden opgevraagd (zie hoofdstuk "Personalisering").

• Druk op toets 8 om te starten.

Er wordt eerst melk in het kopje of glas geschonken. Daarna wordt de koffie in het kopje of glas getapt.

Belangrijk: opgedroogde resten melk zijn lastig te verwijderen. Maak de melkschuimer 10 daarom na elk gebruik schoon met lauwwarm water (zie "Melksysteem reinigen").

Bereiding met gemalen koffie

Deze automaat kan ook met voorgemalen koffie (geen oploskoffie) worden gebruikt.

Opmerking: tijdens het bereiden met gemalen koffie kan de AromaDoubleShot-functie niet worden gebruikt.

Bereiding van dranken zonder melk

Het apparaat is klaar voor gebruik.

• Plaats een of twee voorverwarmde kopjes onder de koffie-uitloop 9.
• Selecteer met de draaiknop 6

• Open de poederlade 18.
• Gebruik maximaal 2 afgestreken maatschepjes 14 gemalen koffie.

Let op!

Vul de lade niet met hele bonen of oploskoffie.

• Sluit de poederlade 18.
• Druk op toets 8 start.

De koffie wordt gezet en aansluitend in het kopje of de kopjes geschonken.

Opmerking: herhaal deze procedure als u nog een kopje koffie wilt zetten. Als de koffie niet binnen 90 seconden wordt afgenomen, wordt de zetkamer automatisch geleegd om te voorkomen dat deze overloopt. Het apparaat spoelt.

Bereiding van dranken met melk

• Plaats het pijpje 10d van de melkschuimer 10 in het melkreservoir 26.
• Draai de koffie-uitloop 9 naar rechts tot u een klik hoort.
• Plaats een voorverwarmd kopje of glas onder de tap 9 en melkschuimer 10.
• Selecteer met de draaiknop 6

KOFF. VERKEERD (alleen TES715),

• Open de poederlade 18.
• Gebruik maximaal 2 afgestreken maatschepjes14 gemalen koffie.

Let op!

Vul de lade niet met hele bonen of oploskoffie.

• Sluit de poederlade 18.
• Druk op toets 8 start.

Er worden eerst melk in het kopje of glas geschonken. Daarna wordt de koffie in het kopje of glas getapt.

Belangrijk: opgedroogde resten melk zijn lastig te verwijderen. Maak daarom de melkschuimer 10 na elk gebruik schoon met lauwwarm water (zie "Melksysteem reinigen").

Opmerking: herhaal deze procedure als u nog een kopje koffie / melkdrank wilt zetten. Als de koffie niet binnen 90 seconden wordt afgenomen, wordt de zetkamer automatisch geleegd om te voorkomen dat deze overloopt. Het apparaat spoelt.

Melkschuim en warme melk bereiden

Verbrandingsgevaar!

De melkschuimer 10 wordt zeer heet. Laat de melkschuimer na gebruik afkoelen voordat u deze aanraakt.

Het apparaat moet voor gebruik zijn.

• Plaats het pijpje 10d van de melkschuimer 10 in het melkreservoir 26.
• Zet een voorverwarmd kopje of glas onder de uitloop van de melkschuimer 10.
• Selecteer met de draaiknop 6 MELKSCHUIM of WARME MELK.
• Druk op toets 8 start. Melkschuim of warme melk stroomt uit de uitloop van de melkschuimer 10.

Als u tijdens de drankbereiding nogmaals op toets 8 start drukt, wordt het proces voortijdig gestopt.

Opmerking: bij de bereiding van warme melk kan een fluitend geluid hoorbaar zijn. Dit is een technisch normaal verschijnsel bij de melkschuimer 10.

Tip: voor een optimale melkschuimkwaliteit gebruikt u bij voorkeur koude melk met een vetgehalte van ten minste 1,5%.

Belangrijk: opgedroogde resten melk zijn lastig te verwijderen. Maak daarom de melkschuimer 10 na elk gebruik schoon met lauwwarm water (zie "Melksysteem reinigen").

Heet water tappen

Let op: verbrandingsgevaar!

De melkschuimer 10 wordt zeer heet. Laat de melkschuimer na gebruik afkoelen voordat u deze aanraakt.

Voordat er warm water wordt afgenomen, moet de melkschuimer gereinigd zijn.

Het apparaat moet voor gebruik zijn.

• Zet een voorverwarmd kopje of glas onder de tap van de melkschuimer 10.
• Selecteer met de draaiknop 6 WARM WATER
• Druk op toets 8 start.

MELKAANZUIGSLANG LOSTREKKEN → START

• Trek de melkaanzuigslang 10c los en druk op toets 8 start.

Warm water stroomt uit de uitloop van de melkschuimer 10.

Als u tijdens de drankbereiding nogmaals op toets 8 start drukt, wordt het proces voortijdig gestopt.

Opmerking: de temperatuur van het warme water kan worden ingesteld (zie hoofdstuk "Menu-instellen").

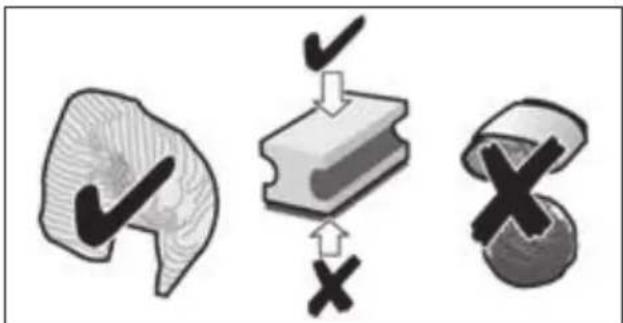

Onderhoud en dagelijkse reiniging

△ Gevaar voor elektrische schokken! Haal voor de reiniging de stekker uit het stopcontact.

Dompel het apparaat nooit onder in water. Gebruik geen stoomreiniger.

Veeg de buitenzijde met een zachte, vochtige doek af. - Gebruik geen reinigingsmiddelen die alcohol of spiritus bevatten. - Gebruik geen schurende doeken of reinigingsmiddelen.

• Resten van kalk, koffie, melk en ontkalkingsoplossing altijd direct verwijderen. Dergelijke resten kunnen corrosievorming veroorzaken. Nieuwe sponzen of doekjes kunnen zouten bevatten. Deze zouten kunnen een roestlaagje op het roestvrij staal veroorzaken. Spoel deze doekjes daarom altijd voor gebruik grondig uit.
• Trek de lekschaal 23 en het koffiedikreservoir 23c in voorwaartse richting uit het apparaat. Verwijder de afdekplaat 23a en de lekplaat 23b. Maak de lekschaal en het koffiedikreservoir leeg en reinig deze.

Plaats de volgende onderdelen niet in de vaatwasser: afdekplaat van de lekschaal 23a, poederlade 18, zetgroep 20, waterreservoir 11, aromadeksel 16 en melkreservoirdeksel (alleen TES715).

De volgende onderdelen zijn geschikt voor de vaatwasser: lekschaal 23, lekplaat 23b, koffiedikreservoir 23c, maatschepje 14 en melkreservoir (alleen TES715).

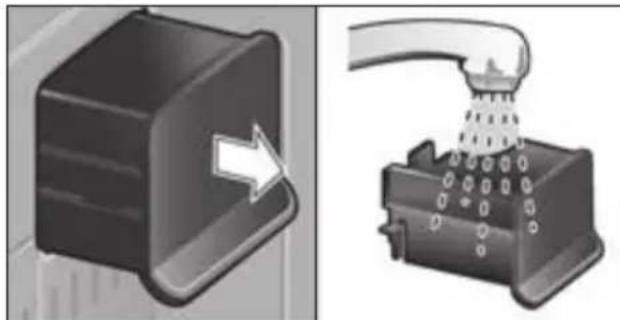

• Trek de poederlade 18 uit het apparaat en reinig deze met stromend water.

• Veeg de binnenzijde van het apparaat (waar de lekschaal wordt geplaatst) leeg.

Belangrijk: de lekschaal 23 en het koffiedikreservoir 23c moeten dagelijks worden geleegd en schoongemaakt om schimmelvorming te voorkomen.

Opmerking: als het apparaat in koude toestand wordt ingeschakeld of na afname van koffie wordt uitgeschakeld, wordt het apparaat automatisch gespoeld. Zo reinigt het systeem zichzelf.

Belangrijk: als het apparaat langere tijd niet wordt gebruikt (bijv. tijdens een vakantie), dient u het hele apparaat grondig schoon te maken, inclusief het melksysteem 10 en de zetgroep 20.

Melksysteem spoelen

Belangrijk: maak het melksysteem 10 na elk gebruik schoon!

Het melksysteem 10 kan automatisch van tevoren worden gereinigd (zie hoofdstuk "Onderhoudsprogramma's") of het kan handmatig worden gereinigd.

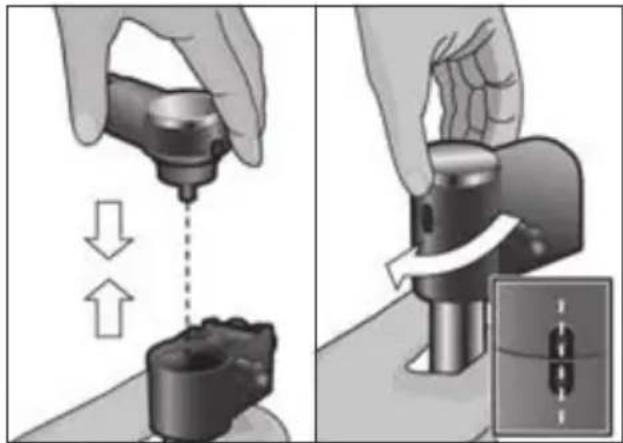

Melksysteem 10 demonteren voor reiniging:

• Trek het melksysteem 10 naar voren uit het apparaat.

• Draai het bovenste gedeelte 10a linksom en trek het van het onderste gedeelte 10b.

• Reinig de afzonderlijke onderdelen met een sopje en een zachte doek.
• Spoel alle onderdelen met schoon water na en droog deze vervolgens af.
• Plaats de onderdelen weer terug. Plaats de melkschuimer vervolgens tot de aanslag in het apparaat.

Info: alle onderdelen van de melkschuimer 10 zijn tevens geschikt voor de vaatwasser.

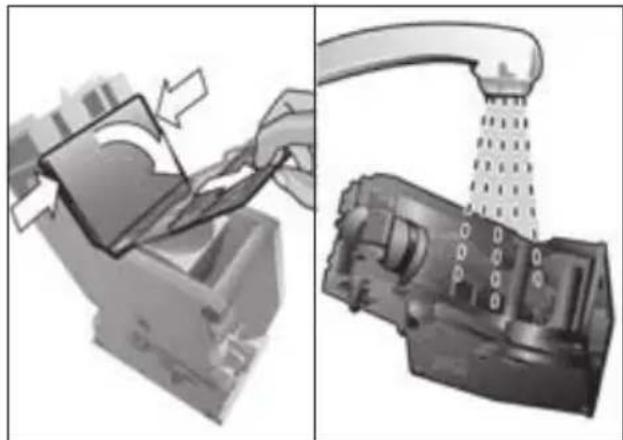

Zetgroep reinigen (afbeelding F)

(zie ook beknopte handleiding) Bovendien dient de zetgroep 20 bij het automatische reinigingsprogramma regelmatig te worden verwijderd en gereinigd.

Schakel het apparaat helemaal uit met de aan-/uitschakelaar 1 O/I. Er brandt geen enkele toets. Schuif de deuropener rechts en open de deur 19 van de zetgroep. Schuif de rode grendel 20a op de zetgroep 20 helemaal naar links. - Druk op de rode toets 21, pak de zetgroep 20 bij de grepen en haal de zetgroep er voorzichtig uit.

• Verwijder de afdekking 20b van de zetgroep en reinig de zetgroep 20 grondig met stromend water.

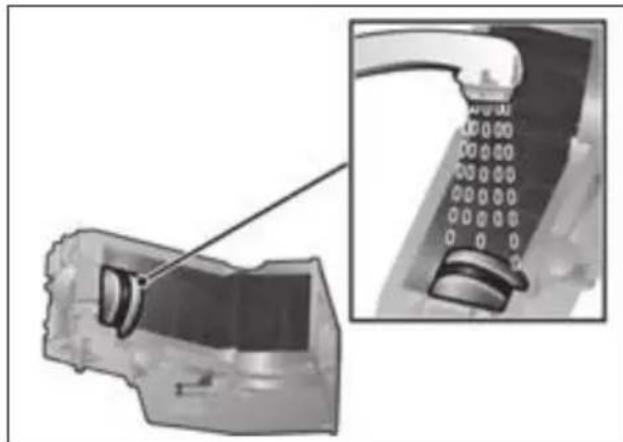

• Reinig de zeef van de zetgroep grondig onder de waterstraal.

Belangrijk: zonder spoelmiddel reinigen en niet in de vaatwasser plaatsen.

• Neem de binnenkant van het apparaat met een vochtige doek af en verwijder eventuele koffieresten.
• Laat de zetmodule 20 en de binnenkant van het apparaat drogen.
• Plaats de afdekking 20b op de zetgroep en schuif de zetgroep 20 tot de aanslag in het apparaat. Schuif de rode vergrendeling 20a helemaal naar achteren en sluit het luikje 19.

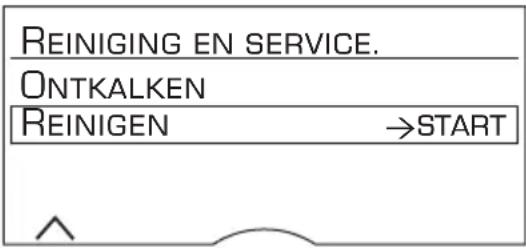

Onderhoudsprogramma's

Tip: zie ook de beknopte handleiding in het opbergvakje 22.

Met bepaalde tussenpozen wordt op het display 5

In dat geval moet het apparaat direct met het bijbehorende programma worden gereinigd of ontkalkt. De processen ONTKALKEN en REINIGEN kunnen eventueel ook door de functie Calc'NLean in een keer worden uitgevoerd (zie hoofdstuk "Calc'nClean").

Als het onderhoudsprogramma niet volgens de instructies wordt uitgevoerd, kan het apparaat beschadigd raken.

Let op!

Gebruik bij elk onderhoudsprogramma een ontkalkings- en reinigingsmiddel zoals beschreven in deze gebruiksaanwijzing.

Onderbreek het onderhoudsprogramma nooit!

Zorg dat niemand de betrokken vloeistoffen drinkt!

Gebruik nooit azijn, middelen op basis van azijn, citroenzuur of middelen op basis van citroenzuur!

Doe nooit ontkalkingtabletten of andere ontkalkingsmiddelen in de lade voor gemalen koffie 18!

Voor de start van de respectievelijke onderhoudsprogramma's (Ontkalken, Reinigen of Calc'nClean) dient u de zetgroep uit het apparaat te halen, volgens de instructies te reinigen en weer terug te plaatsen.

Speciaal ontwikkelde en geschikte ontkalkings- en reinigingstabletten zijn verkrijgbaar in de handel en bij de klantenservice.

Accessoires Bestelnummer
	Handel Klantenservice
Reinigings-tabletten	TCZ6001 310575
Ontkalkings-tabletten	TCZ6002 310967

Melksysteem spoelen

Duur: ca. 1 minuut

Het melksysteem 10 kan automatisch worden voorgereinigd.

Druk op toets 3

KORT SPOELEN MELKSYSTEEM → START

• Druk op toets 8 start.

GLAS ONDER SCHUIMER PLAATSEN, AANZUIGPIJPJE IN GLAS STEKEN → START

• Plaats een leeg glas onder het melksysteem 10 en plaats het uiteinde van het pijpje 10d in het glas.
• Druk op toets 8 start. Het melksysteem wordt nu automatisch gereinigd.

Leeg vervolgens het glas en reinig het pijpje 10d.

Reinig het melksysteem daarnaast regelmatig grondig (in de vaatwasser of met de hand).

Ontkalken

Duur: ca. 30 minuten

REINIGING EN SERVICE.

ONTKALKEN →START

REINIGEN

Gedurende de afzonderlijke ontkalkingsstappen knippert toets 8 start. De getallen rechtsboven aan geven aan hoe ver het proces is.

Belangrijk: als er een waterfilter in het waterreservoir 11 aanwezig is, dient u dit eerst te verwijderen voordat u het onderhoudsprogramma start.

Druk op toets 3

ONTKALKEN → START

• Druk op toets 8 start. Het display 5 loopt door het programma.

LEKSCHAAL LEGEN

LEKSCHAAL PLAATSEN

Maak de lekschaal 23 leeg en plaats deze terug.

PLAATS 1 L RESERVOIR ONDER SCHUIMER, PIJPJE IN RESERVOIR STEKEN → START

• Plaats een kan met een inhoud van 1 liter onder de melkschuimer 10.
• Steek het uiteinde van het pijpje 10d in de kan. Druk op toets 8 start.

WATERFILTER UITNEMEN → START

Info: indien het waterfilter is geactiveerd, wordt het bijbehorende verzoek weergegeven om het filter uit te nemen en nogmaals op toets 8 start te drukken.

0,5 L WATER + ONTKALKER TOEVOEGEN → START

Vul het lege waterreservoir 11 tot de markering voor "0,5 l" met lauwwarm water en los hierin 2 Bosch-ontkalkingstabletten op. Druk op toets 8 (start), het ontkalkingsprogramma zal ongeveer 20 minuten draaien.

ONTKALKPROGRAMMA LOOPT

NIET GENOEG ONTKALKER.

ONTKALKER BIJVULLEN → START

Info: Als er te weinig ontkalkingsoplossing in het waterreservoir 11 zit, dan wordt het bijbehorende verzoek weergegeven. Vul de ontkalker bij en druk nogmaals op toets 8 (start).

WATERRESERVOIR SPOELEN EN VULLEN → START

• Spoel het waterreservoir 11 en vul het tot aan de markering "max" met vers water.
• Druk op toets 8 (start). Het ontkalkingsprogramma draait nu ca. 1 minuut en spoelt het apparaat.

ONTKALKPROGRAMMA LOOPT

LEKSCHAAL LEGEN

LEKSCHAAL PLAATSEN

Maak de lekschaal 23 leeg en plaats deze terug.

Plaats het filter terug (als u een filter gebruikt). Het apparaat is weer klaar voor gebruik.

Belangrijk: veeg het apparaat met een zachte, vochtige doek af om resten van de ontkalkingsoplossing direct te verwijderen. Dergelijke resten kunnen corrosievorming veroorzaken. Nieuwe sponsdoekjes kunnen zouten bevatten. Deze zouten kunnen een roestlaagje op het roestvrij staal veroorzaken. Spoel deze doekjes daarom altijd voor gebruik grondig uit. Reinig het pijpje 10d van de melkschuimer grondig.

Reinigen

Duur: ca. 8 minuten

Gedurende de afzonderlijke reinigingsstappen, knippert toets 8 start. De getallen rechtsboven aan geven aan hoe ver het proces is.

Vul het waterreservoir 11 tot "max". Druk op toets 3

REINIGEN → START

• Druk op toets 8 start. Het display 5 loopt door het programma.

LEKSCHAAL LEGEN

LEKSCHAAL PLAATSEN

Maak de lekschaal 23 leeg en plaats deze terug. Het apparaat wordt twee maal gespoeld.

KOFFIE-UITLOOP DRAAIEN

• Draai de koffie-uitloop 9aar rechts tot u een klik hoort.

REINIGINGSPROGR. LOOPT

POEDERLADE OPENEN

• Open de poederlade 18.

BOSCH-REINIGINGSTABLET

INLEGGEN EN LADE SLUITEN

• Plaats een Bosch-reinigungstablet in lade 18 en sluit deze.

DRUK OP START

• Druk op toets 8 start, het reinigingsprogramma zal ongeveer 7 minuten draaien. REINIGINGSPROGR. LOOPT

LEKSCHAAL LEGEN

LEKSCHAAL PLAATSEN

Maak de lekschaal 23 leeg en plaats deze terug.

Het apparaat is gereinigd en weer klaar voor gebruik.

Calc'nClean

Duur: ca. 36 minuten

Calc'nClean is een combinatie van de afzonderlijke functies Ontkalken en Reinigen.

Als beide programma's na elkaar moeten worden gedraaid, dan stelt de espressoautomaat zich automatisch voor om dit onderhoudsprogramma te draaien.

Gedurende afzonderlijke

Calc'nClean-stappen, knippert toets 8 start. De getallen rechtsboven aan geven aan hoe ver het proces is.

Belangrijk: als er een waterfilter in het waterreservoir 11 aanwezig is, dient u dit altijd eerst te verwijderen voordat u het onderhoudsprogramma start.

Druk op toets 3.

CALC'NCLEAN → START

• Druk op toets 8 om te starten. Het display 5 doorloopt het programma.

LEKSCHAAL LEGEN

LEKSCHAAL PLAATSEN

Maak de lekschaal 23 leeg en plaats deze terug.

• Draai de koffie-uitloop 9 naar rechts tot u een klik hoort.

PLAATS 1 L RESERVOIR ONDER SCHUIMER, PIJPJE IN RESERVOIR STEKEN → START

• Plaats een kan met een volume van minimaal 1 liter onder de melkschuimer 10.
• Steek het uiteinde van het pijpje 10d in de kan.
• Druk op toets 8 om te starten. Het apparaat wordt twee keer gespoeld.

REINIGINGSPROGR. LOOPT

POEDERLADE OPENEN

• Open de poederlade 18.

BOSCH-REINIGINGSTABLET

INLEGGEN EN LADE SLUITEN

• Plaats een Bosch-reinigingstablet in de lade 18 en sluit deze.

WATERFILTER UITNEMEN → START

Info: indien het waterfilter is geactiveerd, wordt het bijbehorende verzoek weergegeven om het filter uit te nemen en nogmaals op toets 8 start te drukken.

0,5 L WATER + ONTKALKER TOEVOEGEN

→START

Vul het lege waterreservoir 11 tot de markering voor "0,5I" met lauwwarm water en los hierin 2 Bosch-ontkalkingstabletten op. - Druk op toets 8 start, het ontkalkingsprogramma zal ongeveer 20 minuten draaien.

ONTKALKPROGR. LOOPT

NIET GENOEG ONTKALKER.

ONTKALKER BIJVULLEN → START

Info: als er te weinig ontkalkingsoplossing in het waterreservoir 11 zit, dan wordt het bijbehorende verzoek weergegeven. Vul de ontkalker bij en druk nogmaals op toets 8 start.

WATERRESERVOIR SPOELEN EN VULLEN → START

• Spoel het waterreservoir 11 en vul het tot aan de markering "max" met vers water.

nl

• Druk op toets 8 om te starten. Het ontkalkingsprogramma loopt nu nog circa 1 minuut en daarna loopt het reinigingsprogramma circa 7 minuten en wordt het apparaat gespoeld.

ONTKALKPROGRAMMA LOOPT

REINIGINGSPROGRAMMA LOOPT

LEKSCHAAL LEGEN

LEKSCHAAL PLAATSEN

Maak de lekschaal 23 leeg en plaats deze terug.

Plaats het filter terug (als u een filter gebruikt). Het apparaat is ontkalkt en weer klaar voor gebruik.

Belangrijk: veeg het apparaat met een zachte, vochtige doek af om resten van de ontkalkingsoplossing direct te verwijderen. Dergelijke resten kunnen corrosievorming veroorzaken. Nieuwe sponsdoekjes kunnen zouten bevatten. Deze zouten kunnen een roestlaagje op het roestvrij staal veroorzaken. Spoel deze doekjes daarom altijd voor gebruik grondig uit. Reinig het pijpje 10d van de melkschuimer grondig.

Opmerking: indien het onderhoudsprogramma wordt onderbroken, bijvoorbeeld door stroomstoring, dient u het volgende te doen:

• Spoel het waterreservoir 11 en vul het tot aan de markering "max" met vers water.
• Druk op toets 8 om te starten. Het reinigingsprogramma draait nu circa 3 minuten en spoelt het apparaat.

REINIGINGSPROGRAMMA LOOPT

LEKSCHAAL LEGEN

LEKSCHAAL PLAATSEN

Maak de lekschaal 23 leeg en plaats deze terug.

Het apparaat is weer klaar voor gebruik.

Tips voor energiebesparing

• Het display beschikt over een dimfunctie die automatisch wordt ingeschakeld als het apparaat niet wordt bediend. Het display wordt hierna zwak verlicht. Na bediening van een toets of de draaiknop wordt het display weer verlicht.
• Indien de espressomachine niet wordt gebruikt, dient u deze met de aan-/ uitschakelaar 1 O/I aan de voorzijde van het apparaat uit te schakelen.
• Onderbreek, indien mogelijk, niet het tappen van koffie of melkschuim. Het voortijdig onderbreken leidt tot een verhoogd energieverbruik en tot sneller vollopen van de lekschaal.
• Ontkalk het apparaat regelmatig om kalkafzettingen te voorkomen. Kalkresten leiden tot een hoger energieverbruik.

Vorstbeveiliging

Om vorstschade tijdens transport en opslag te voorkomen, moet het apparaat vooraf volledig worden geleegd.

Zie hoofdstuk "Menu-instellingen - TRANSPORT SLOT"

Opbergaccessoires

De espressomachine heeft speciale vakken waarin het maatschepje en de beknopte handleiding kunnen worden opgeborgen.

• Om het maatschepje 14 op te bergen, haalt u het waterreservoir 11 uit het apparaat en plaatst u het maatschepje in de voorgevormde uitsparing 13.
• Om de beknopte handleiding te bewaren, opent u het klepje van de zetgroep 19 en steekt u de beknopte handleiding in het daarvoor bestemde vakje 22.

Accessoires

Onderstaande accessoires zijn in de handel en via de servicedienst verkrijgbaar.

Gooi verpakkingsmateriaal op een milieuvriendelijke manier weg. Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten. Raadpleeg uw gespecialiseerde handelaar voor de geldende voorschriften inzake afvalverwijdering.

Garantie

Voor dit apparaat gelden de garantievoorwaarden die worden uitgegeven door de vertegenwoordiging van ons bedrijf in het land van aankoop. De leverancier, bij wie u het apparaat heeft gekocht, geeft u hierover graag meer informatie. Om aanspraak te maken op de garantie heeft u altijd uw aankoopbewijs nodig.

Wijzigingen voorbehouden.

Technische specificaties

Elektrische aansluiting (spanning/frequentie) 220 - 240 V / 50 - 60 Hz

Vermogen van de verwarming 1600 W
Maximale pompdruk, statisch 15 bar (TES712)	19 bar (TES715)
Maximale inhoud watertank (zonder filter) 2,1 l
Maximale inhoud bonenreservoir ~300 g
Lengte aansluitsnoer 100 cm
Afmetingen (H x B x D) 394 x 296 x 456 mm
Gewicht, ongevuld 11–13 kg
Soort maalwerk keramisch

Zelf eenvoudige problemen verhelpen

Probleem Oorzaak Oplossing
Displaymelding BONENRESERVOIR VULLEN ondanks een gemuld bonenreservoir 15 of maalmechanisme maalt geen koffiebonen.	De bonen vallen Niet in het maalmechanisme (te vette bonen).	Klop zicht gegen het bonen- reservoir 15. Wissel zo nodig van koffiesoort. Maak het bonen- reservoir 15 leeg en veeg deze met een droge doek schoon.
Er kan geen warm water worden genomen.	De melkschuimer 10 of de opvang van het melk- schuim is verstopt.	De melkschuimer 10 of de opvang van het melkschuim reinigen (zie hoofdstuk “Melksys- teem reinigen”).
Te weinig of geen melk- schuim of de melkschui- mer 10 zuijt geen melk op.	De melkschuimer 10 of de opvang van het melk- schuim is verstopt.	De melkschuimer 10 of de opvang van het melkschuim reinigen (zie hoofdstuk “Melksystemeinigen”).
	Ongeschikte melk. Gebruik melk met een vetgehalte van 1,5%.
	De melkopschuimer 10 is niet goed in elkaar gezet.	Maak de onderdelen van de melkschuimer vochtig en zet ze in elkaar.
	Het apparaat is verkalkt.	Ontkalk het apparaat met 2 ontkalkingstabetten. Voer het programma zo nodig 2x uit.
De persoonlijk ingestelde vulhoeveelheid worden Niet bereikt. De koffie loopt slechts druppelgewijs door of er loopt hebelaal geen koffiemeer door.	De maalfijnheid is te fijn. De koffie is te fijn.	Stel de maalfijnheid grover in. Gebruik een poederkoffie met grovere korrel.
	Het apparaat is sterk verkalkt.	Ontkalk het apparaat.
Koffie heeft geen crème/ schuimlaag.	Ongeschikte soort koffie. Gebruik een koffiesoort met een hoger percentage robustabonen.
	De bonen+zijn Nieteer brandvers.	Gebruik vers gebrande bonen.
	De maalfijnheid is niet afgestemd op de koffiebonen.	Stel de maalfijnheid op fijn in.
De koffie is te “zuur”. De maalfijnheid is te grof ingesteld of de gemalen koffie is te grof.	Stel de maalfijnheid fijner in of gebruik fijner gemalen koffie.
	Ongeschikte soort koffie. Gebruik een donkerder gebrande soort.
Bel de hotline als u de problemen Niet Aunt verhelpen! De telefoonnummers staan op de LASTE pagina's van de handleiding.
De koffie is te "bitter". De maalfijnheid is te fijn ingesteld of de voorgema- len koffie is te fjinskorrelig.	Ongeschikte soort koffie. Wissel van soort koffie.	Stel de maalfijnheid grover in of gebruik grover korrelig poederkoffie.
De koffie smaakt "verbrand".	Te hoge zettemperatuur Verlaag de temperatuur, zie hoofdstuk "Menu-instellenen - KOFFIETEMP."
	De maalfijnheid is te fijn ingesteld of de poeder-koffie is te fjinskorrelig.	Stel de maalfijnheid grover in of gebruik grover korrelig poederkoffie.
	Ongeschikte soort koffie. Wissel van soort koffie.
Displaymeling STORING BEL DE HOTLINE A.U.B.	Er treedt een fout in het apparaat op.	Bel de hotline.
Het waterfilter blijft nicht vastzitten in het waterreservoir.	Het waterfilter is nicht correct bevestigd.	Druk het waterfilter stevig enrecht maar beneden in de reservoiraansluiting.
Displaymeling WATERRESERV.CHECKEN	Waterreservoir is onjuist geplaatst of het neue waterfilter is nicht volgens de gebruiksaanwijzing gespoeld.	Plaats het waterreservoir correct of spool het waterfilter volgens de gebruiksaanwijzing en neem het in gebruik.
Het koffiedik is Niet compact en te nat.	De maalfijnheid is te fijn of te grof ingesteld, of er is nicht genoeg gemalen koffie gebruikt.	Stel de maalfijnheid grover of fjner in, of gebruik 2 afgestreken maatschepjes gemalen koffie.
Displaymeling ZETGROEP REINIGEN	Verontreinigde zetgroep. Zetgroep reinigen.
	Te veel gemalen koffie in de zetgroep.	Zetgroep reinigen (gebruik maximaal 2 afgestreken maatschepjes gemalen koffie).
	Het mechanisme van de zetgroep beweegt stroef.	Reinig de zetgroep (zie hoofdstuk "Onderhoud en dagelijkse reiniging").
Sterk wisselende koffie- of melkschuimkwaliteit.	Het apparaat is verkalkt. Het apparaat volgens de handleiding met 2 ontkalkings-tableten ontkalien.
Lekwater op binnen-zijde apparaatbodem bij verwijderde lekschaal.	Lekschaal te vroeg verwijderd.	Verwijder de lekschaal pas enkele seconden na de LASTe drankbereiding.
Bel de hotline als u de problemen nicht=kunt verhelpen! De telefoonnummers staan op de LASTe pagina's van de handleiding.

Geachte klant,

BSH Huishoudapparaten B.V.

Taurusavenue 36

2132 LS Hoofddorp

Storingsmelding

Tel.: [phone]

Fax: [phone]

mailto:bosch-contactcenter@

bshg.com

Onderdelenverkoop:

Tel.: [phone]

Fax: [phone]

mailto:bosch-onderdelen@

bshg.com

www.bosch-home.nl

NO Norge, Norway
