TES71221RW - Ekspres do kawy BOSCH - Bezpłatna instrukcja obsługi

Rodzaj produktu	Ekspres do kawy automatyczny z młynkiem
Marka	Bosch
Model	TES71221RW
Wymiary (W x S x G)	394 x 296 x 456 mm
Masa netto	11–13 kg
Zasilanie	220–240 V / 50–60 Hz
Moc grzania	1600 W
Maksymalne ciśnienie pompy	15 barów
Pojemność zbiornika na wodę	2,1 L (bez filtra)
Pojemność zbiornika na ziarna	ok. 300 g
Rodzaj młynka	Ceramiczny
Długość przewodu zasilającego	100 cm
Przygotowywane napoje	Espresso, kawa, cappuccino, macchiato, latte, my coffee (moja kawa), pianka mleczna, gorące mleko, gorąca woda
Funkcje specjalne	AromaDouble Shot, personalizacja do 6 profili, regulacja mielenia, podgrzewacz filiżanek (w TES715, nie w tym modelu)
Bezpieczeństwo	Blokada dziecięca, regulowane automatyczne wyłączanie, zabezpieczenie przed zamarzaniem, blokada elektryczna
Konserwacja i czyszczenie	Programy odkamieniania, czyszczenia i Calc'nClean; codzienne czyszczenie systemu mleka i jednostki zaparzającej; elementy zmywalne w zmywarce (taca ociekowa, ruszt, pojemnik na fusy, miarka, zbiornik na mleko)
Części zamienne i akcesoria	Tabletki czyszczące TCZ6001, tabletki odkamieniające TCZ6002, filtr do wody TCZ7003, zestaw konserwacyjny TCZ8004, zbiornik na mleko FreshLock TCZ8009N
Gwarancja	Zgodnie z warunkami dystrybutora (wymagany dowód zakupu)
Utylizacja	Zgodne z WEEE (2012/19/UE) – nie wyrzucać z odpadami domowymi

Często zadawane pytania - TES71221RW BOSCH

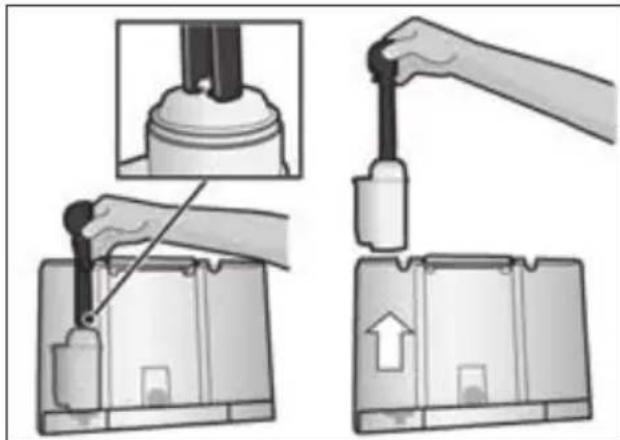

Jak ustawić twardość wody?

Użyj dołączonego paska do testowania twardości. Następnie przytrzymaj przycisk i przez 3 sekundy, przejdź do USTAWIENIA > TWARDOŚĆ WODY i wybierz odpowiedni poziom (1–4).

Dlaczego kawa nie ma pianki (cremy)?

Może to wynikać z nieodpowiedniej kawy (brak Robusty), zbyt starych ziaren lub zbyt grubego mielenia. Ustaw drobniejsze mielenie i spróbuj kawy do espresso.

Co zrobić, jeśli kawa jest zbyt gorzka?

Prawdopodobnie mielenie jest zbyt drobne lub kawa zmielona zbyt drobno. Ustaw grubsze mielenie lub użyj grubszej kawy mielonej. Możesz także obniżyć temperaturę kawy w ustawieniach.

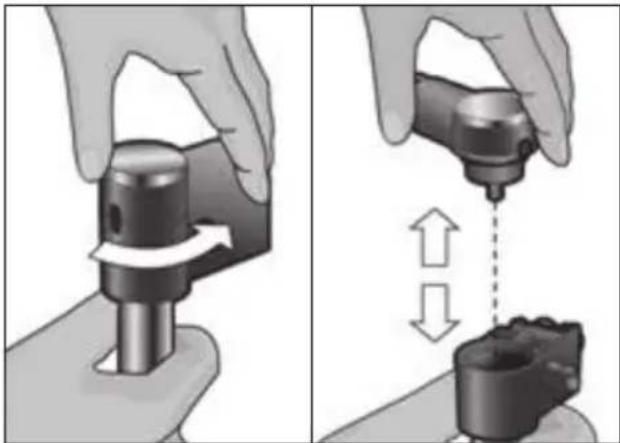

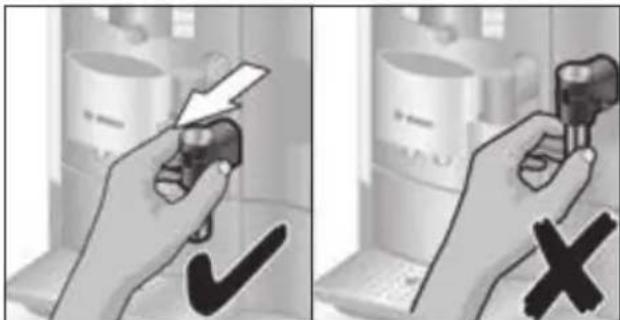

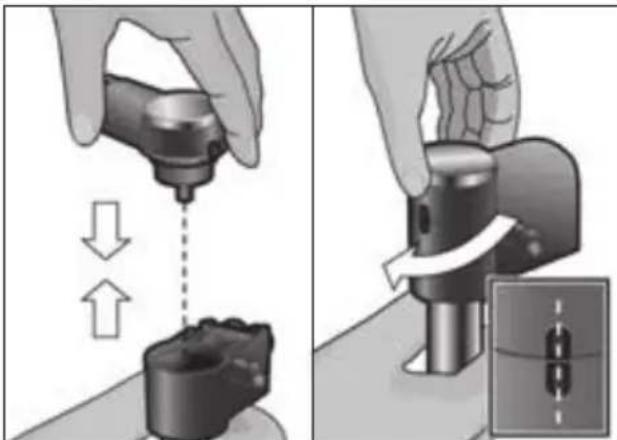

Jak wyczyścić system mleka po każdym użyciu?

Zdemontuj spieniacz mleka (górną i dolną część), umyj elementy w ciepłej wodzie z odrobiną płynu do naczyń, spłucz i osusz. Możesz również uruchomić program KRÓTKIE PŁUKANIE SYSTEMU MLEKA za pomocą przycisku konserwacji.

Wyświetla się komunikat "WYCZYŚCIĆ PROSZĘ" – co robić?

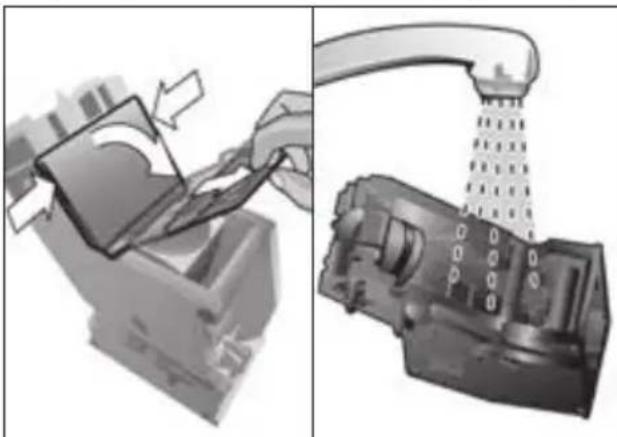

Najpierw wyczyść jednostkę zaparzającą (patrz instrukcja). Następnie uruchom program CZYSZCZENIE: naciśnij przycisk konserwacji (3), wybierz CZYSZCZENIE, umieść tabletkę czyszczącą Bosch w szufladzie na kawę mieloną i postępuj zgodnie z instrukcjami.

Czy mogę użyć kawy już zmielonej?

Tak, otwórz szufladę na kawę (18), wsyp maksymalnie 2 płaskie miarki kawy mielonej (nie rozpuszczalnej), zamknij szufladę i wybierz napój. Funkcja AromaDouble Shot nie jest dostępna przy użyciu kawy mielonej.

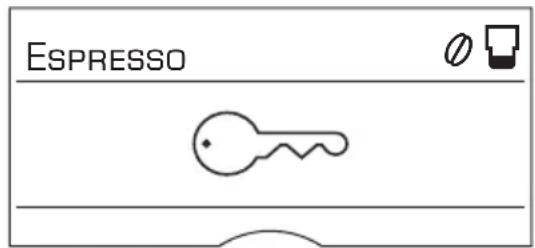

Jak włączyć blokadę dziecięcą?

Przytrzymaj przycisk programów konserwacji (3) przez co najmniej 3 sekundy. Na ekranie pojawi się symbol klucza. Aby wyłączyć, wykonaj tę samą czynność.

Gorąca woda nie wypływa – co sprawdzić?

Spieniacz mleka lub jego podstawa mogą być zatkane. Dokładnie wyczyść system mleka. Upewnij się również, że przed włączeniem gorącej wody zdjąłeś końcówkę z przewodu ssącego.

Jak odkamienić ekspres?

Wyjmij filtr do wody, jeśli jest zainstalowany. Uruchom program ODKAMIENIANIE za pomocą przycisku konserwacji. Wlej 0,5 L ciepłej wody + 2 tabletki odkamieniające Bosch do zbiornika, a następnie postępuj zgodnie z instrukcjami na ekranie. Program trwa około 30 minut.

Co zrobić, gdy na ekranie pojawi się komunikat "USTERKA – WEZWAĆ SERWIS"?

Wykryto wewnętrzną usterkę. Odłącz ekspres od zasilania, odczekaj kilka minut i podłącz ponownie. Jeśli komunikat nadal się pojawia, skontaktuj się z serwisem Bosch (numer z tyłu instrukcji).

INSTRUKCJA OBSŁUGI TES71221RW BOSCH

Instrukcja obsługi

Instrukcja obsługi

Instrukcja obsługi

Instrukcja obsługi

Angielski 2

Francuski 28

Holenderski 54

Polski 80

Czeski 107

Rosyjski 133

A

Zakres dostawy (patrz strona 83)

Zakres dostawy (patrz strona 110)

Zakres dostawy (patrz strona 136)

e f g

TES715

d

B

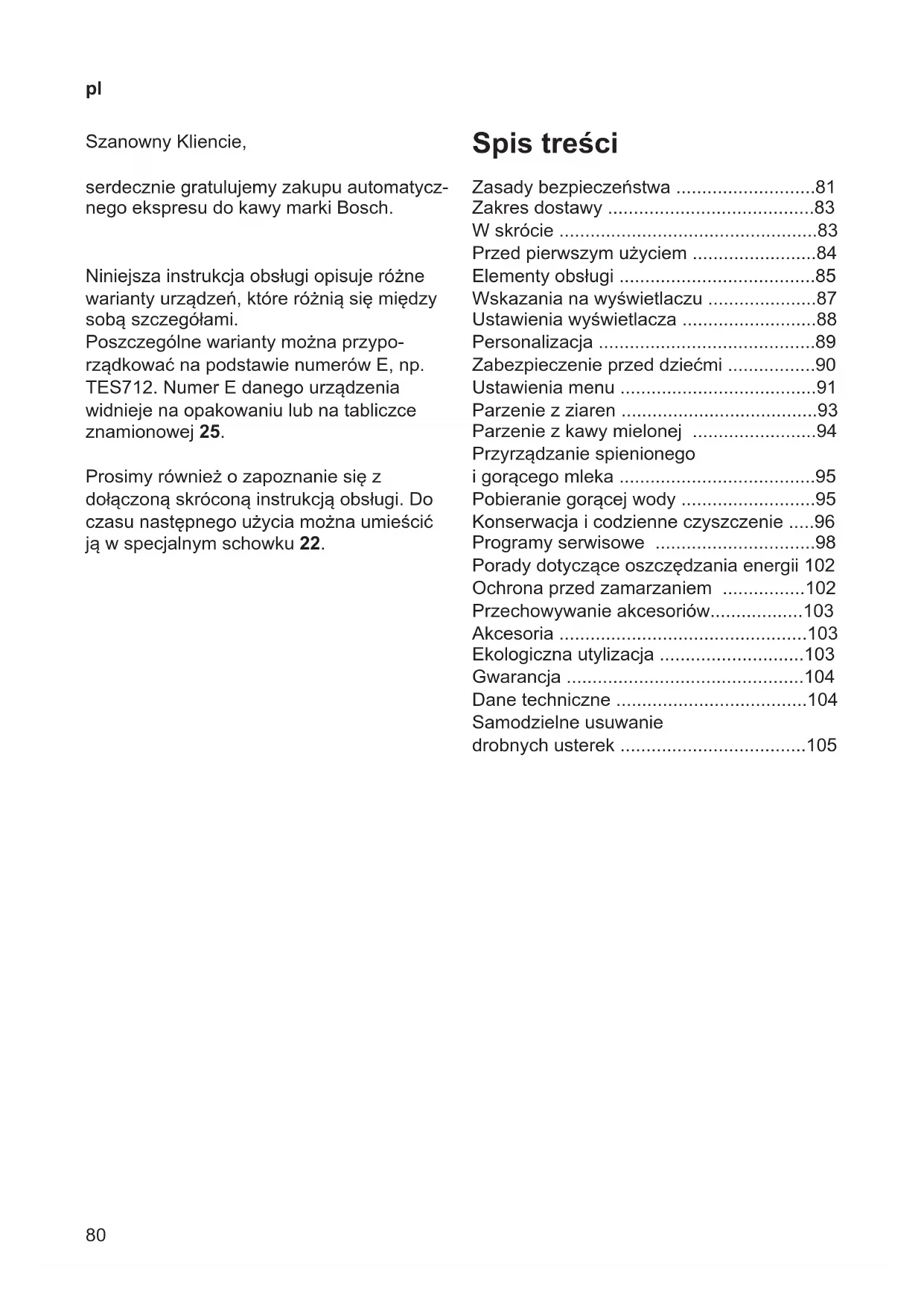

Serdecznie gratulujemy zakupu automatycznego ekspresu do kawy marki Bosch.

Niniejsza instrukcja obsługi opisuje różne warianty urządzeń, które różnią się między sobą szczegółami.

Poszczególne warianty można przyporządkować na podstawie numerów E, np. TES712. Numer E danego urządzenia widnieje na opakowaniu lub na tabliczce znamionowej 25.

Prosimy również o zapoznanie się z dołączoną skróconą instrukcją obsługi. Do czasu następnego użycia umieść ją w specjalnym schowku 22.

Spis treści

Zasady bezpieczeństwa 81

Zakres dostawy 83

W skrócie 83

Przed pierwszym użyciem 84

Elementy obsługi 85

Wskazania na wyświetlaczu 87

Ustawienia wyświetlacza 88

Personalizacja 89

Zabezpieczenie przycisków 90

Ustawienia menu 91

Parzenie z ziaren 93

Parzenie z kawy mielonej 94

Przyrządzanie spienionego i gorącego mleka 95

Pobieranie gorącej wody 95

Konserwacja i codzienne czyszczenie 96

Programy serwisowe 98

Porady dotyczące oszczędzania energii 102

Ochrona przed zamarzaniem 102

Przechowywanie akcesoriów 103

Akcesoria 103

Ekologiczna utylizacja 103

Gwarancja 104

Dane techniczne 104

Samodzielne usuwanie drobnych usterek 105

Zasady bezpieczeństwa

Należy dokładnie przeczytać instrukcję obsługi, przestrzegać jej i zachować ją! Przekazując urządzenie innej osobie, należy dołączyć niniejszą instrukcję. To urządzenie jest przeznaczone do przygotowywania małych ilości produktu na użytek domowy, w warunkach zbliżonych do domowych, lub do zastosowań niekomercyjnych. Warunki zbliżone do domowych obejmują na przykład zastosowanie w kuchniach dla pracowników w sklepach, biurach, gospodarstwach rolnych i innych małych firmach. Urządzenie może być również używane w pensjonatach, małych hotelach i podobnych obiektach mieszkalnych.

riangle Niebezpieczeństwo porażenia prądem!

Urządzenie należy zawsze podłączać do sieci elektrycznej i stosować zgodnie z danymi na tabliczce znamionowej. Ze względów bezpieczeństwa wszelkie naprawy urządzenia, takie jak np. wymiana uszkodzonego kabla sieciowego, powinny być przeprowadzane wyłącznie przez nasz serwis.

Dzieciom powyżej 8 lat oraz osobom o zredukowanych zdolnościach fizycznych, sensorycznych i umysłowych lub nieposiadającym odpowiedniego doświadczenia i/lub wiedzy wolno używać urządzenia tylko pod warunkiem, że znajdują się pod opieką innych osób lub zostały poinstruowane w zakresie bezpiecznej obsługi urządzenia i rozumieją zagrożenia z niej wynikające. Dzieci poniżej 8 lat nie mogą obsługiwać urządzenia. Należy uniemożliwić im dostęp do urządzenia i przewodu podłączeniowego. Dzieciom nie wolno bawić się urządzeniem. Czynności z zakresu czyszczenia i normalnej konserwacji urządzenia nie mogą być wykonywane przez dzieci, chyba że są one w wieku co najmniej 8 lat i pod nadzorem.

pl

Nigdy nie zanurzać urządzenia ani przewodu sieciowego w wodzie. Użytkować tylko wtedy, gdy przewód zasilania oraz urządzenie są sprawne. W razie błędu natychmiast odłączyć wtyczkę od gniazda i wyłączyć napięcie sieciowe.

Urządzenie zawiera magnesy trwałe, które mogą mieć wpływ na elektroniczne implanty, takie jak np. rozruszniki serca lub pompy insulinowe. Osoby noszące elektroniczne implanty proszone są o zachowanie minimalnego odstępu 10 cm od przedniego panelu urządzenia.

Ryzyko uduszenia!

Nie wolno pozwalać dzieciom bawić się opakowaniem. Drobne elementy przechowywać w bezpiecznym miejscu, ponieważ mogą zostać połknięte.

riangle Niebezpieczeństwo odniesienia obrażeń!

Nie wkładać palców do młynka do kawy. Nieodpowiednie używanie urządzenia może prowadzić do powstania obrażeń.

riangle Niebezpieczeństwo poparzenia!

Spieniacz mleka silnie się nagrzewa. Po użyciu odczekać do ostygnięcia, a dopiero potem dotykać. Powierzchnie elementu grzejnego lub płyty grzewczej mogą być gorące jeszcze przez pewien czas po użyciu.

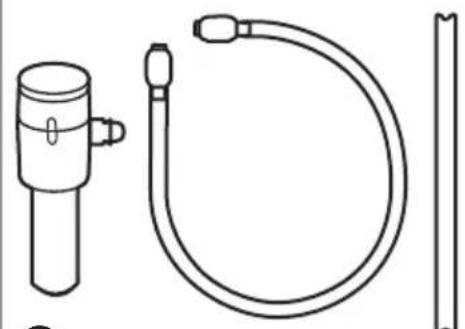

Zakres dostawy

(rysunek A na rozkładanych stronach)

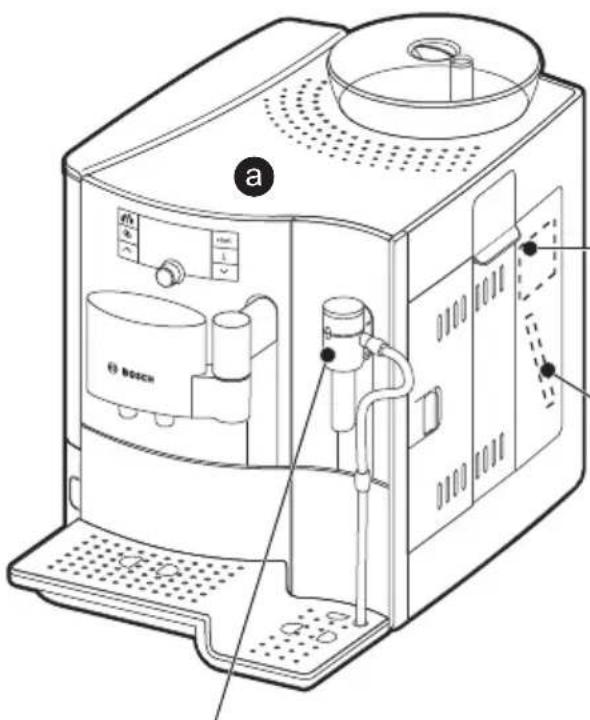

a Automatyczny ekspres do kawy TES712/TES715 b Instrukcja obsługi Skrócona instrukcja obsługi Spieniacz mleka Pasek do mierzenia poziomu twardości wody Miarka do kawy

TYLKO TES715

Pojemnik na mleko

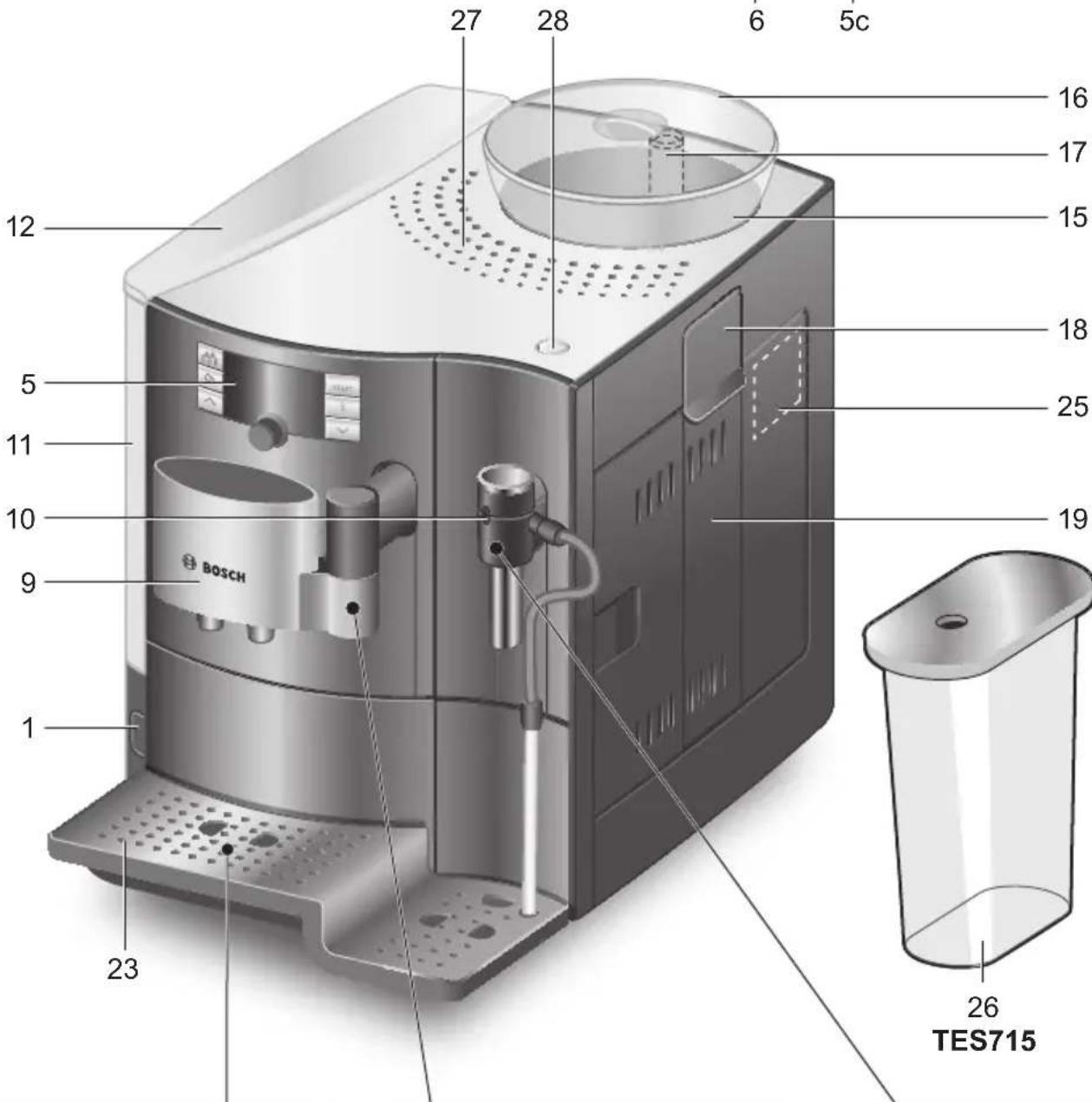

W skrócie

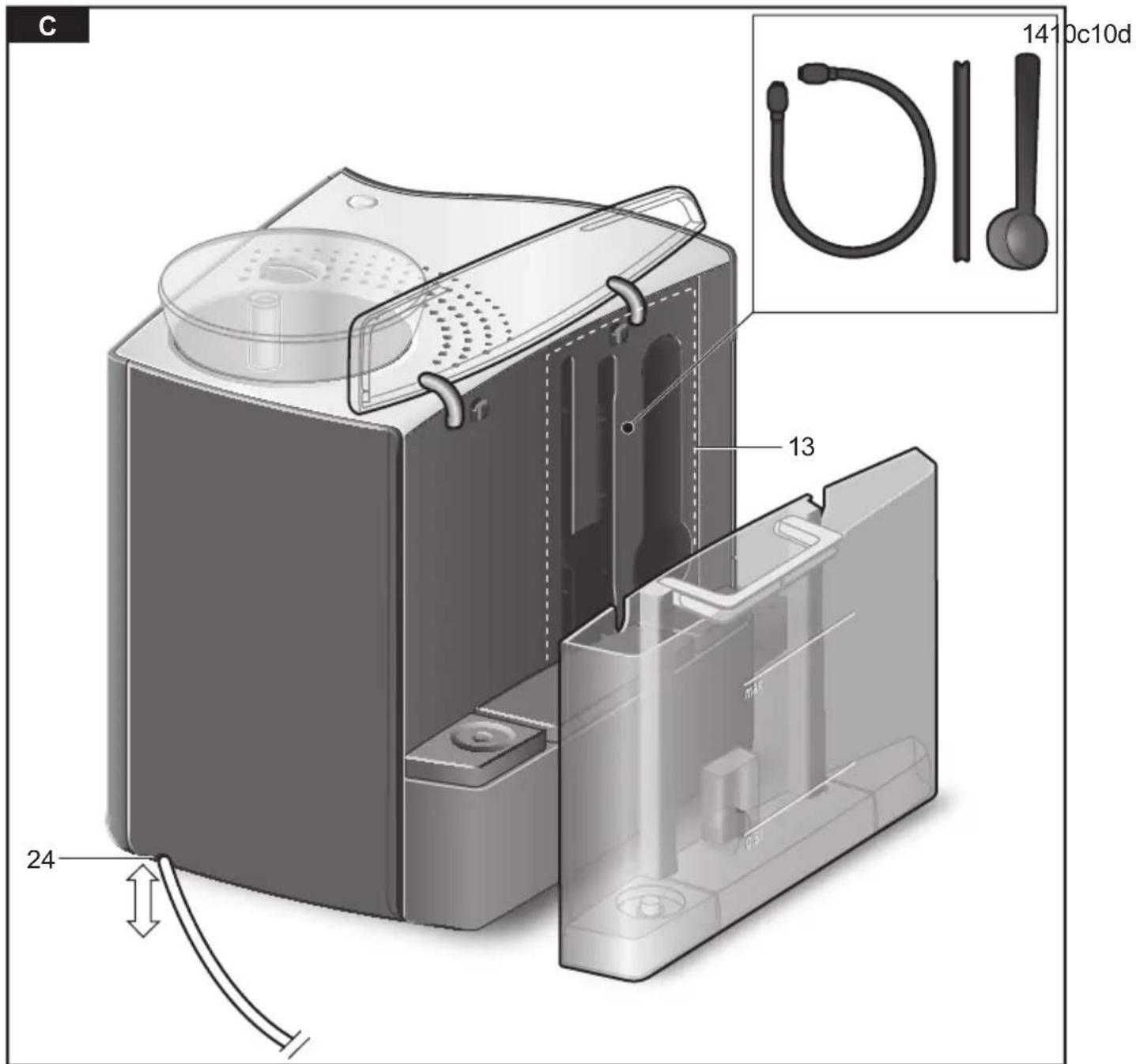

(rysunki B, C, D, E i F na rozkładanych stronach)

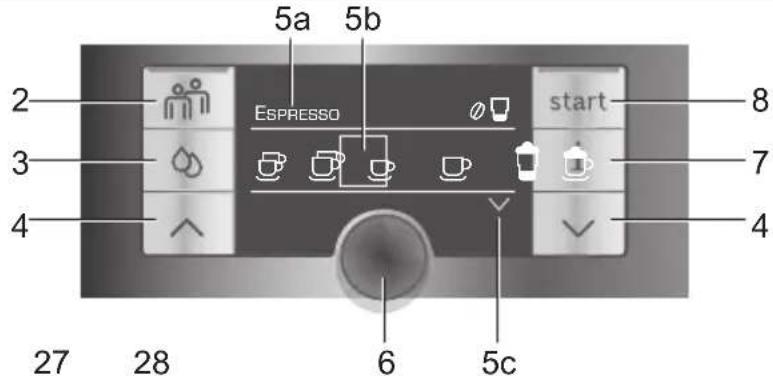

1 Wyłącznik sieciowy O/I 2 Przycisk (Personalizacja) 3 Przycisk (Programy serwisowe) 4 Przyciski wyboru 5 Wyświetlacz

a) Pasek stanu b) Pasek wyboru c) Pasek nawigacji

6 Pokrętło ustawień wyświetlacza 7 Przycisk i (menu informacyjne) 8 Przycisk start (napoje/programy) 9 Wylot kawy, ruchomy, z regulacją wysokości 10 System mleka, z regulacją wysokości i możliwością zdjęcia (pobieranie mleka / gorącej wody)

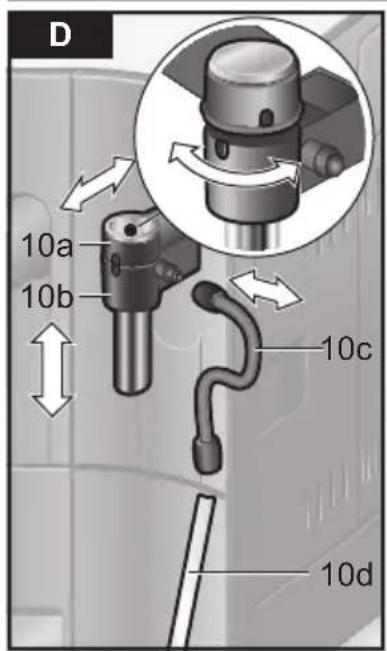

a) Część górna b) Część dolna c) Wężyk d) Rurka do mleka

11 Wyjmowany pojemnik na wodę 12 Pokrywa pojemnika na wodę 13 Schowki (miarka do kawy i akcesoria spieniacza mleka) 14 Miarka do kawy (pomoc w montowaniu filtra wody)

15 Pojemnik na kawę ziarnistą 16 Pokrywa zachowująca aromat 17 Pokrętło regulacji stopnia zmielenia 18 Szufladka

(na kawę mieloną/tabletki czyszczące)

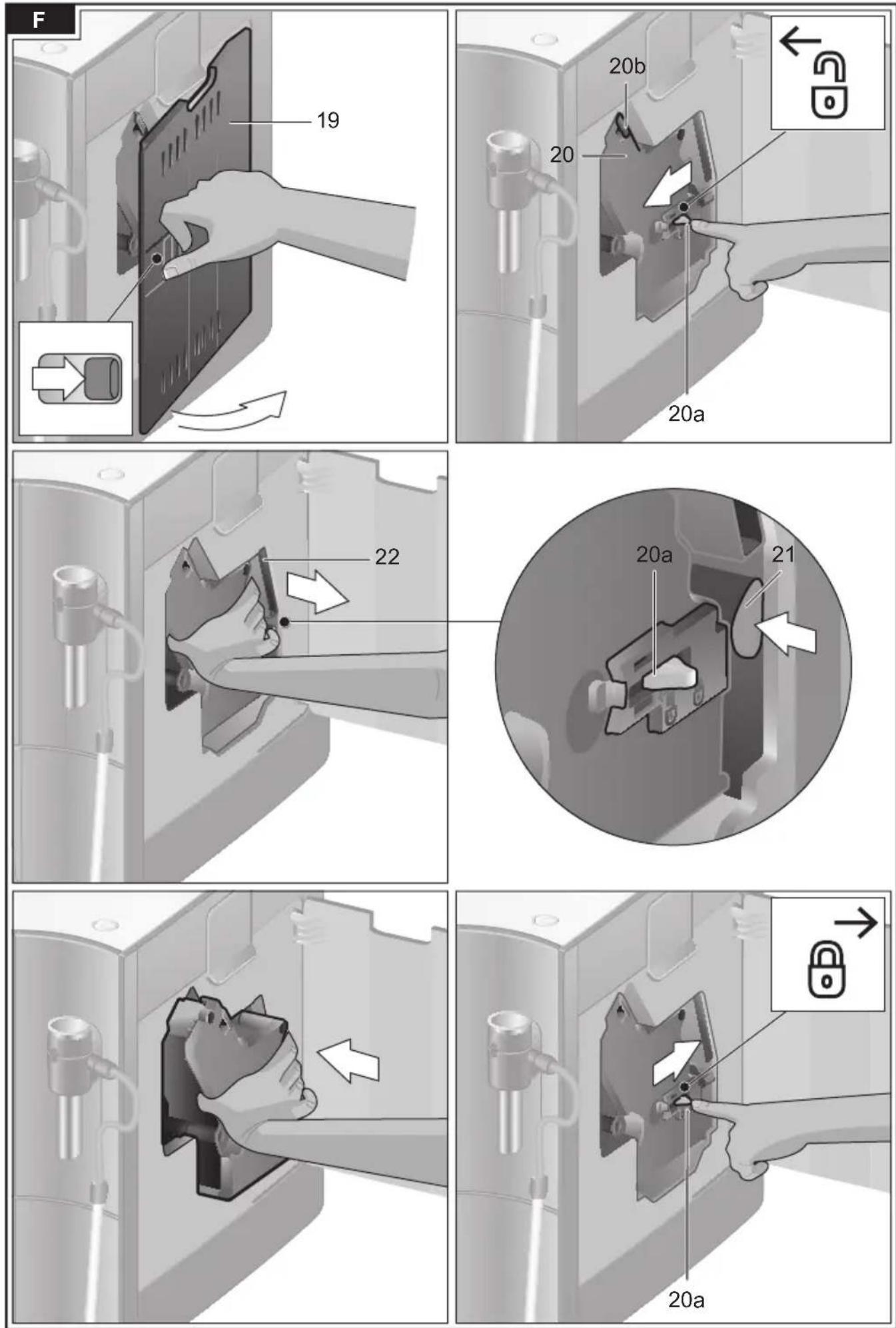

19 Drzewiczki zaparzacza

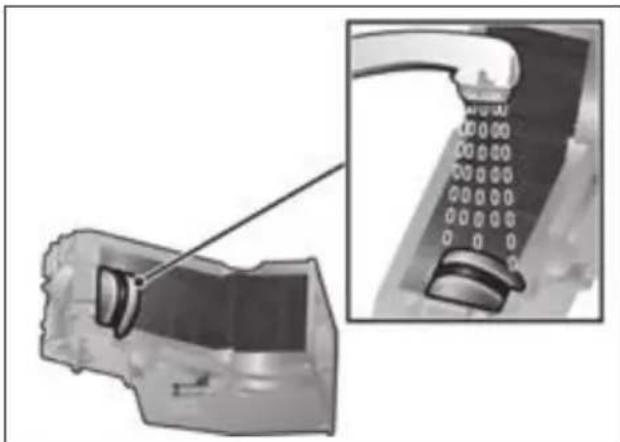

20 Zaparzacz

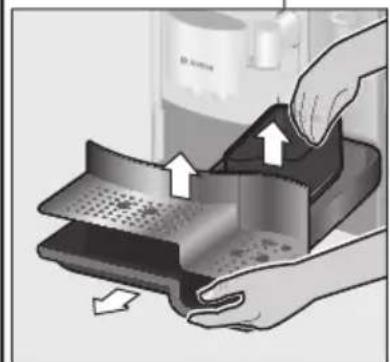

22 Schowek na skróconą instrukcję obsługi 23 Pojemnik na skropliny

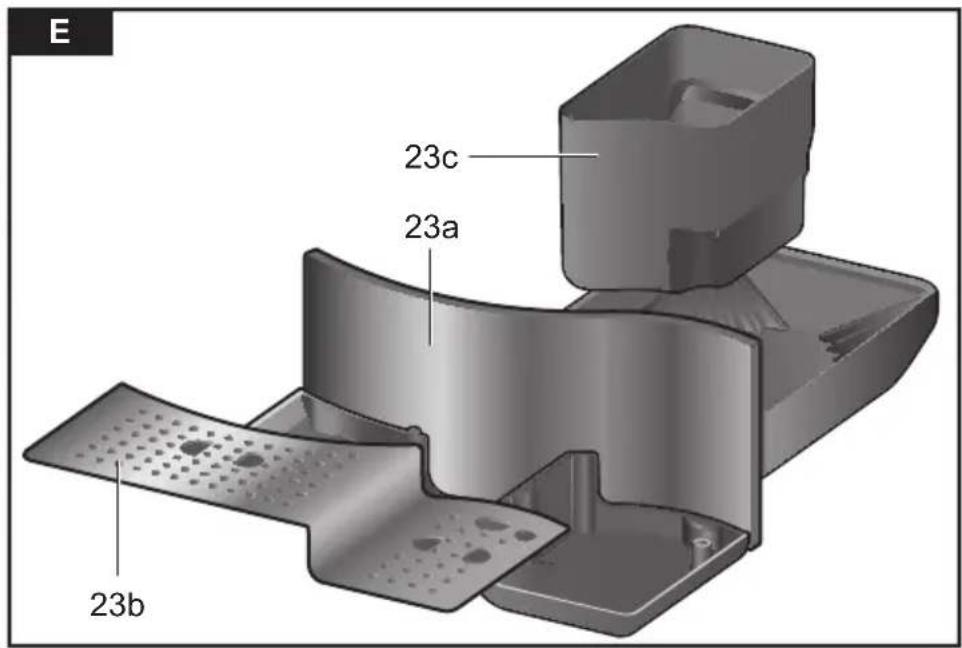

a) Osłona b) Kratka ociekowa c) Zbiornik na fusy

24 Schowek na kabel 25 Tabliczka znamionowa (nr E; FD)

TYLKO TES715

26 Pojemnik na mleko 27 Podgrzewacz filiżanek 28 Przycisk podgrzewacza filiżanek, podświetlany

Przed pierwszym użyciem

Informacje ogólne

Do pojemnika na wodę należy wlewać wyłącznie świeżą, zimną, niegazowaną wodę. W przypadku automatycznych ekspresów do kawy lub espresso zaleca się stosowanie wyłącznie kawy ziarnistej. Nie stosować kawy ziarnistej lukrowanej, karmelizowanej lub z innymi dodatkami zawierającymi cukier, gdyż powoduje to zapychanie zaparzacza.

W urządzeniu należy ustawić twardość wody. Fabrycznie ustawiona jest twardość wody 4. Ustalić twardość wody za pomocą dołączonego paska testowego. Jeżeli stopień twardości wody jest inny niż 4, należy po uruchomieniu odpowiednio zaprogramować urządzenie (patrz rozdział „Ustawienia menu - Twardość wody").

Pierwsze włączenie

• Automatyczny ekspres do kawy należy ustawić na równej i dostosowanej do jego ciężaru, wodoodpornej powierzchni.

Ważne: Urządzenie używać wyłącznie w pomieszczeniach, w których nie występują temperatury ujemne. Jeśli urządzenie było transportowane lub przechowywane w temperaturze niższej niż 0°C, przed uruchomieniem odczekać przynajmniej 3 godziny.

• Wyjąć kabel sieciowy ze schowka 24 i podłączyć do sieci. Długość przewodu można regulować, cofając kabel lub go wyciągając. W tym celu ustawić urządzenie na stabilnej powierzchni, np. na krawędzi blatu, i ciągnąć kabel w dół lub przesuwać do góry.
• Otworzyć pokrywę pojemnika na wodę 12.
• Wyjąć pojemnik na wodę 11, wypłukać go i napełnić świeżą zimną wodą. Przestrzegać oznaczenia „max”.

Włożyć prosto pojemnik na wodę 11 i docisnąć w dół.

Zamknąć pokrywę pojemnika na wodę 12.

Napełnić pojemnik na kawę ziarnistą 15.

• Nacisnąć wyłącznik sieciowy 1 O/I, przycisk 8 start świeci, a na wyświetlaczu 5 wyświetlają się różne języki.

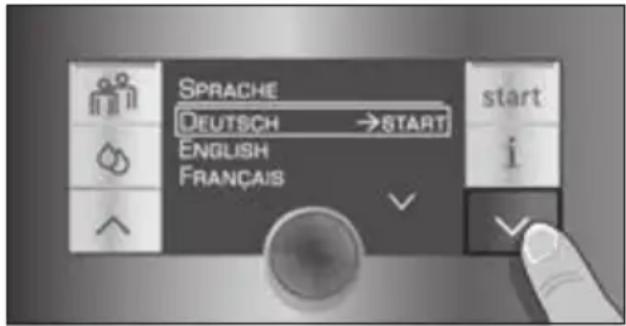

Dostępne są następujące języki:

TES7.. DE

DEUTSCH ENGLISH

FRANÇAIS ITALIANO

TES7.. RW

• Przyciskami 4 ∧ i ∨ wybrać język, w którym wyświetlane będą kolejne komunikaty.

Wybrany język jest oznaczony ramką.

• Nacisnąć przycisk 8 start, wybrany język jest zapisany.
• Na wyświetlaczu 5 wyświetla się logo marki. Urządzenie nagrzewa się, a z wylotu kawy 9 wypływa trochę wody.

Gdy na wyświetlaczu 5 podświetlają się symbole wyboru napojów i przycisk 8 start, urządzenie jest gotowe do pracy.

Informacja: Ustawienia fabryczne automatycznego ekspresu do kawy zapewniają optymalną pracę urządzenia. Po upływie ustawionego czasu urządzenie wyłącza się automatycznie (patrz rozdział „Ustawienia menu - AUTOM.WYŁ").

Wskazówka: W przypadku uruchomienia urządzenia po raz pierwszy, włączenia programu serwisowego lub długiego okresu bezczynności urządzenia, pierwszy napój nie będzie miał właściwego smaku i nie należy go pić.

Po uruchomieniu automatycznego ekspresu do kawy uzyskanie jedwabistej i sztywnej pianki kremowej możliwe jest dopiero po zaparzeniu kilku filiżanek.

Elementy obsługi

Wyłącznik sieciowy O / I

Urządzenie można włączać lub wyłączać wyłącznikiem sieciowym 1 O/I. W momencie włączania i wyłączania urządzenie jest automatycznie przepłukiwane.

Urządzenie nie jest przepłukiwane, gdy:

• w chwili włączania jest jeszcze nagrzane.
• przed wyłączeniem nie pobrano kawy.

Urządzenie jest gotowe do pracy, gdy na wyświetlaczu 5 podświetlają się symbole wyboru napojów i przycisk 8 start.

Urządzenie ma możliwość zapisywania i aktywacji indywidualnych ustawień parzenia kawy. Zapisywanie i aktywacja, patrz wskazówki zamieszczone w rozdziale „Personalizacja".

Przycisk Programy serwisowe

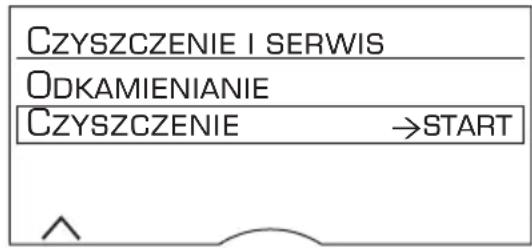

Poprzez krótkie naciśnięcie przycisku 3♂)...*** można włączyć menu programów serwisowych. Program należy wykonać w sposób opisany w rozdziale „Programy serwisowe“. Po długim wciśnięciu włącza lub wyłącza się zabezpieczenie przed dziećmi, patrz rozdział „Zabezpieczenie przed dziećmi".

Pokrętło

Obracając Pokrętło 6 w lewo i w prawo, można zmienić opcje na wyświetlaczu 5 lub ustawiać parametry w menu.

Przyciski wyboru ∧ i ∨

Za pomocą przycisków wyboru 4 ∧ i ∨ można poruszać się w dół i w górę po poziomach menu (pasek nawigacji 5c).

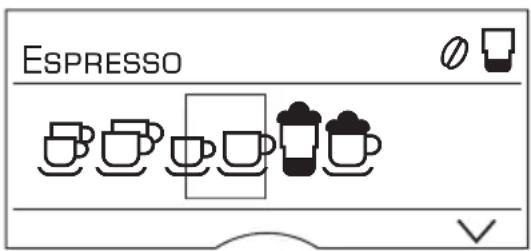

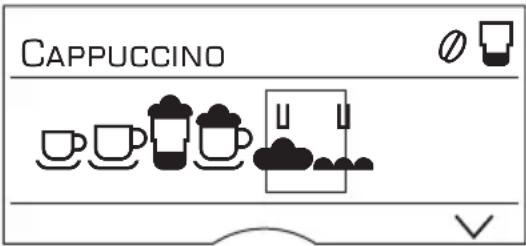

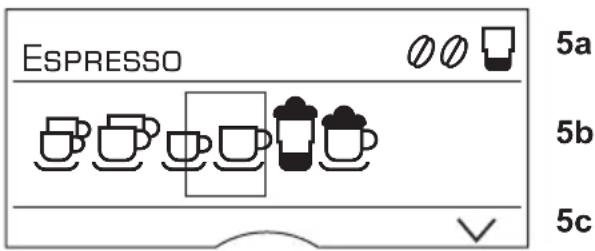

Wyświetlacz

Na wyświetlaczu 5 wyświetlane są symbole opcji, mocy i ilości kawy oraz teksty ustawień, aktualnych procesów i komunikatów. Ustawień dokonuje się za pomocą Pokrętła 6 i przycisków wyboru 4. Wybrane ustawienie jest oznaczone ramką.

Przykład:

Na pasku stanu 5a wyświetlana jest nazwa napoju oraz - w przypadku kawy - ustawiona moc 00 i ilość.

Na pasku wyboru 5b wyświetlane są symbole wyboru napoju.

Strzałki na pasku nawigacji 5c wskazują, po której stronie znajdują się kolejne poziomy menu.

Dalsze informacje można znaleźć w rozdziale „Wskazania na wyświetlaczu”.

Przycisk start

Po naciśnięciu przycisku 8 start rozpoczyna się przyrządzanie napoju lub uruchamiany jest program serwisowy.

Aby przerwać przygotowanie wcześniej, nacisnąć ponownie przycisk 8 start podczas przyrządzania napoju.

Przycisk ustawienia

Przycisk 7 służy do wyświetlania informacji (krótkie naciśnięcie) i dokonywania ustawień (przytrzymanie przez co najmniej 3 sekundy).

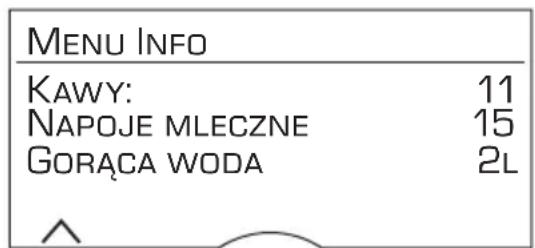

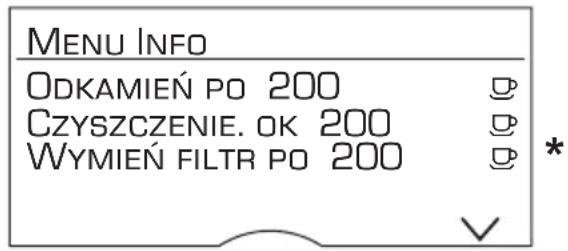

Wyświetlanie informacji

W menu Informacje wyświetlane są następujące informacje:

• kiedy konieczny jest następny serwis.
• ile napojów zostało zaparzonych od momentu uruchomienia automatycznego ekspresu do kawy.
• Nacisnąć krótko przycisk 7 i wybrać opcję przyciskami 4 ∧ i ∨.

• Świeci tylko wtedy, gdy filtr jest aktywny.

Ponownie nacisnąć krótko przycisk 7, aby powrócić do wyboru napoju. Po ok. 10 sekundach bezczynności urządzenie automatycznie powraca do wyboru napojów.

Dokonywanie ustawień

Patrz Rozdział „Ustawienia menu”.

Wybór stopnia zmielenia

Stopień zmielenia kawy ustawia się pokrętłem 17.

Uwaga!

Stopień zmielenia regulować tylko przy pracującym młynku do kawy! W przeciwnym razie można uszkodzić urządzenia. Nie wkładać palców do młynka do kawy.

• Podczas pracy młynka ustawić Pokrętłem 17 stopień zmielenia kawy od drobnego (a: Obrócić w kierunku przeciwnym do ruchu wskazówek zegara) do grubszego (b: Obrócić w kierunku zgodnym z ruchem wskazówek zegara).

a

b

Informacja: Nowe ustawienie jest zauważalne dopiero od drugiej filiżanki.

Wskazówka: Jeśli na wyświetlaczu wyświetla się komunikat USTAW GRUBSZY STOPIEŃ ZMIELENIA, ziarna kawy są mielone zbyt drobno. Ustawić grubszy stopień zmielenia.

Porada: W przypadku ciemno palonych ziaren nastawić drobniejsze mielenie, natomiast w przypadku, gdy ziarna są jaśniejsze - grubsze mielenie.

TYLKO TES715

Podgrzewacz filiżanek

Uwaga!

Podgrzewacz filiżanek 27 mocno się nagrzewa!

Automatyczny ekspres do kawy jest wyposażony w podgrzewacz filiżanek 27, który można włączyć lub wyłączyć za pomocą przycisku 28. Po włączeniu podgrzewacza 27 świeci się przycisk 28.

Porada: W celu optymalnego podgrzania filiżanek należy je postawić dnem na podgrzewaczu 27.

Wskazania na wyświetlaczu

Komunikaty na wyświetlaczu

Na wyświetlaczu 5 wyświetlane są różne komunikaty.

Informacja (tylko TES715)

Na przykład:

ESPRESSO

NIEDŁUGO ZABRAKNIE WODY

Polecenia

Na przykład:

ESPRESSO

NAPEŁNIJ POJEMNIK NA WODĘ

pl

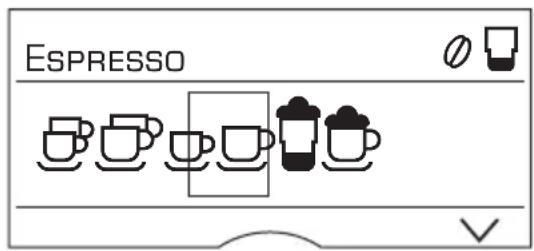

Ustawienia wyświetlacza

Za pomocą przycisków 4 ∧ i ↙ można w poziomach menu wybrać następujące menu:

Wybór napoju

Moc kawy (dotyczy tylko kawy)

Ilość napoju

Określanie indywidualnych ilości napoju na filiżankę

My coffee (tylko TES715)

Za pomocą pokrętła 6 można ustawić w menu następujące parametry:

Ustawienia - Wybór napoju:

2x ESPRESSO

2X KAWA

ESPRESSO

KAWA

KAWA Z MLEKIEM (tylko TES715)

MACCHIATO

CAPPUCCINO

MY COFFEE (tylko TES715)

PIANKA Z MLEKA

CIEPŁE MLEKO

GORĄCA WODA

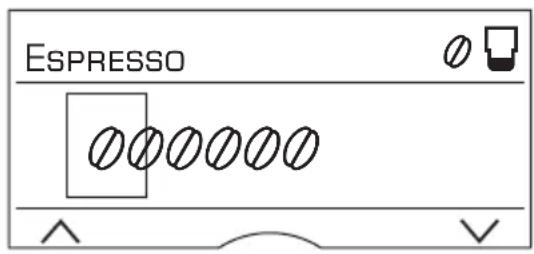

Ustawienia - Mockawy:

0 bardzo łagodna

łagodna

000 normalna

mocna

000 bardzo mocna

2x0 AromaDoubleShot mocna

2x 000 AromaDoubleShot mocna+

2x 000 AromaDoubleShot mocna++

AromaDoubleShot:

Im dłużej trwa parzenie kawy, tym napój jest bardziej gorzki i uwalnia niepożądany aromat. Może to mieć negatywny wpływ na smak oraz łatwość przyswajania. Dlatego w celu parzenia bardzo mocnej kawy urządzenia TES7.. wyposażono w specjalną funkcję AromaDoubleShot. Po przygotowaniu połowy ilości kawa jest mielona i zaparzana ponownie, dzięki czemu uwalniane są wyłącznie przyjemne zapachy. Z funkcji AromaDoubleShot można skorzystać w przypadku każdego typu kawy z wyjątkiem ESPRESSO z małą ilością napoju na filiżankę, 2 x ESPRESSO oraz 2x KAWA

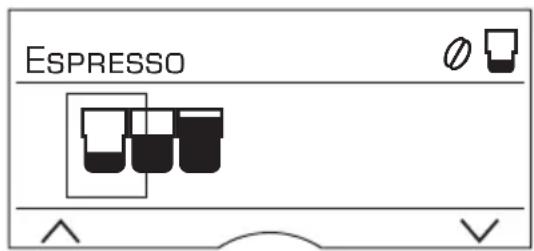

Ustawienia - Ilość napoju

mała

średnia

duża

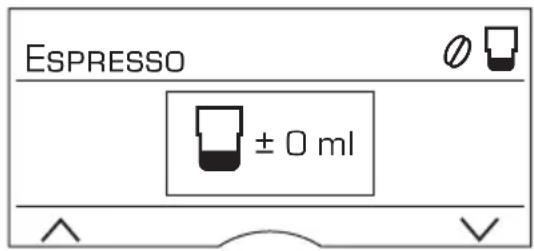

Ustawienia – indywidualna ilość napoju na filiżankę

Obracając pokrętłem 6 można indywidualnie dostosować zadaną ilość napoju

lub do wielkości filiżanki. Ilość napoju można regulować odpowiednio do wybranego napoju. Strzałka na symbolu w prawym górnym rogu wyświetlacza informuje, czy ilość napoju na filiżankę została zwiększona lub zmniejszona. Po wybraniu opcji, np. KAWA, wyświetla się regulacja ilości napoju na filiżankę w mililitrach. W przypadku napojów kawowych z dodatkiem mleka, np. CAPPUCCINO, wyświetla się regulacja ilości napoju na filiżankę łącznie z ilością mleka (pianki) w mililitrach.

Ważne: Podawana ilość w ml jest przybliżona i może się znacznie różnić np. w zależności od jakości pianki, stopnia zmielenia kawy lub rodzaju użytego mleka.

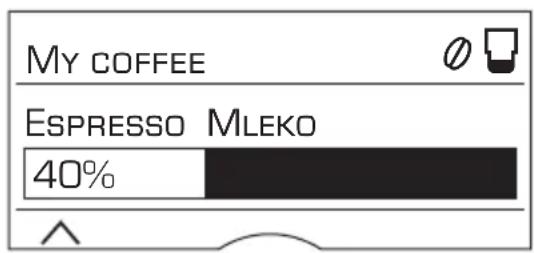

Ustawienia - My Coffee (tylko TES715)

Oprócz mocy i ilości kawy w ustawieniu indywidualnym MY COFFEE można wybrać proporcje espresso i mleka w krokach co 20%:

W tym celu należy obracać pokrętło 6.

Personalizacja

W menu USTAWIENIA UŻYTKOWNIKA. W profilach użytkownika zapisane są wybrane temperatury kawy i gorącej wody.

Ważne: Ustawienia w opcji „Personalizacja" (przycisk 2 m) nie są identyczne jak ustawienia w opcji „Ustawienia menu" (przycisk 7 i) i odwrotnie.

Tworzenie lub zmiana użytkownika

• Przez co najmniej 3 sekundy przytrzymać wciśnięty przycisk 2.

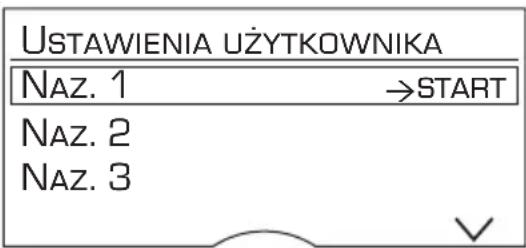

Wyświetla się menu:

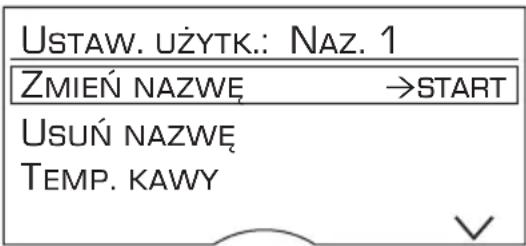

• Za pomocą przycisku wyboru wybrać użytkownika i nacisnąć przycisk 8 start. Na wyświetlaczu wyświetla się następujący wybór:

• Aby zmienić nazwę użytkownika, przejść przyciskiem wyboru do ZMIEŃ NAZWĘ → START i nacisnąć przycisk 8 start.

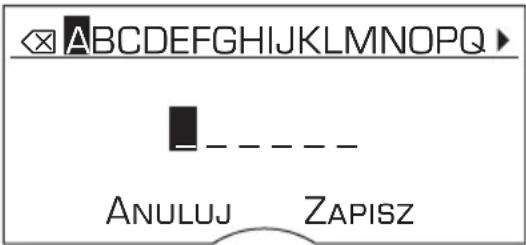

Na wyświetlaczu wyświetla się pole wprowadzania:

• Obracając pokrętłem 6 wybrać literę lub cyfrę. Zatwierdzić przyciskiem 8 start.

Dla nazwy użytkownika dostępnych jest 6 pól. Aby usunąć wprowadzone dane, wybrać symbol × i naciskać przycisk 8 start.

Wskazówka:

Naciśnięcie przycisku powoduje zapisanie danych. Naciśnięcie przycisku powoduje anulowanie procesu.

Informacja: Wprowadzone informacje można w każdej chwili nadpisać.

Aby usunąć użytkownika, za pomocą przycisku wyboru wybrać USUŃ NAZWĘ → START i nacisnąć przycisk 8 start.

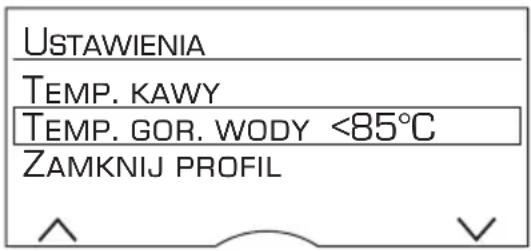

Zapisywanie temperatur

• Za pomocą przycisku wyboru wybrać Temp. KAWY lub Temp. GOR. WODY.
• Pokrętłem 6 wybrać odpowiednie ustawienie. Nacisnąć przycisk 2. Ustawienia są zapisane.

Aktywacja profilu użytkownika

Krótko nacisnąć przycisk. Wyświetla się menu z profilami użytkowników:

WYBIERZ UZYTKOWNIKA

ROBERT NAZ. 1 Naz. 2

• Wybrać pokrętłem 6 profil użytkownika i nacisnąć przycisk 8 start.

Wyświetla się menu wyboru napoju:

MACCHIATO

ROBERT

• Ustawić napój, moc kawy itd. (patrz rozdział „Ustawienia na wyświetlaczu").
• Pobrać napój (patrz rozdział „Parzenie z ziaren").
• Wybrane ustawienia zostaną zapamiętane.
• Poprzez naciśnięcie przycisku wyjść z indywidualnego menu.

Informacja: Jeśli wyjście z menu ma odbywać się automatycznie, opcję taką można ustawić w sposób opisany w rozdziale „Ustawienia menu - ZAMKNIJ PROFIL".

Zabezpieczenie przed dziećmi

Aby chronić dzieci przed oparzeniami, można zablokować urządzenie.

• Nacisnąć przycisk 3 i przytrzymać przez co najmniej 3 sekundy.
• Na wyświetlaczu 5 wyświetla się symbol klucza i zabezpieczenie przed dziećmi jest aktywne.

Obsługa urządzenia nie jest teraz możliwa.

TYLKO TES715

Podgrzewacz filiżanek 27 jest wyłączony.

• Aby wyłączyć zabezpieczenie przed dziećmi, nacisnąć ponownie przycisk 3 przez co najmniej 3 sekundy; symbol klucza na wyświetlaczu 5 znika.

Ustawienia menu

• Nacisnąć przycisk 7 i przytrzymać przez co najmniej 3 sekundy.

Wyświetlane są teraz różne możliwości ustawień.

Przyciskami 4 ∧ i ∨ można wybierać różne ustawienia.

Wskazówka: Wprowadzone zmiany zostaną automatycznie zapisane. Dodatkowe potwierdzenie nie jest konieczne. Jeśli przez ok. 2 min. nie wprowadzi się żadnych danych, menu zamyka się automatycznie.

Można dokonać następujących zmian ustawień:

JĘZYK

• Obracając pokrętłem 6 można wybrać żądany język.

TEMP. KAWY

• Obracając pokrętłem 6 można ustawić temperaturę kawy. Ustawienie to obowiązuje dla wszystkich sposobów przyrządzania z wyjątkiem ustawień indywidualnych w opcji „Personalizacja".

TEMP. GOR. WODY

• Obracając pokrętłem 6 można ustawić temperaturę. Ustawienie to obowiązuje dla wszystkich sposobów przyrządzania z wyjątkiem ustawień indywidualnych w opcji „Personalizacja".

ZAMKNIJ PROFIL

• Tutaj można ustawić, czy tryb personalizacji należy opuszczać automatycznie AUTO, czy ręcznie RĘCZ.

AUTOM. WYŁ.

• Obracając pokrętłem 6 można ustawić czas od ostatniego przyrządzania napojów, po upływie którego urządzenie automatycznie się wyłączy.

Można ustawić czas od 5 minut do 8 godzin.

WYL. PODG. FIL. ZA (tylko TES715)

Tutaj można ustawić czas, po upływie którego podgrzewacz filiżanek 27 automatycznie się wyłączy.

• Ustawić zadany czas pokrętłem 6.

KONTRAST

Kontrast wyświetlacza 5 można regulować od -10 do +10. Ustawienie fabryczne wynosi +0.

• Pokrętłem 6 wybrać odpowiednie ustawienie.

TWARDOŚĆ WODY

• Obracając pokrętłem 6 można wybrać twardość wody 1, 2, 3 i 4.

Informacja: Poprawne ustawienie twardości wody jest istotne dla właściwej sygnalizacji konieczności odkamieniania. Domyślnie twardość wody jest ustawiona na stopień 4.

Twardość wody można ustalić za pomocą dołączonego paska testowego lub uzyskać stosowną informację w lokalnym zakładzie wodociągowym.

• Pasek testowy zanurzyć na moment w wodzie i po 1 minucie odczytać wynik.

Przed użyciem nowego filtra wody należy go wypłukać.

W tym celu mocno wcisnąć filtr wody za pomocą miarki do kawy 14 do pojemnika na wodę 11. Napełnić pojemnik wodą do znaku "max". - Za pomocą pokrętła 6 wybrać opcję START i nacisnąć przycisk 8 start.

WSTAW POJEMNIK 1 L POD SPIENIACZ, WŁÓŻ RURKĘ DO POJ. → START

• Pod spieniaczem mleka 10 ustawić pojemnik o pojemności 1 l.
• Włożyć koniec turki 10d do pojemnika.
• Nacisnąć przycisk 8 start. Woda przepływa przez filtr 29, płucząc go.
• Następnie opróżnić pojemnik.

Urządzenie jest ponownie gotowe do pracy.

Informacja: Płukanie filtra włącza się jednorazowo dla wskazania wymiany filtra.

Szczegółowe informacje o filtrze wody znajdują się w załączonej instrukcji obsługi filtra.

W przypadku wyświetlenia się komunikatu KONIECZNOŚĆ ZMIANY FILTRU lub najpóźniej po 2 miesiącach filtr traci skuteczność. Z przyczyn higienicznych i aby zapobiec osadzaniu się kamienia (może to prowadzić do uszkodzenia urządzenia) należy go wymienić.

Filtry zapasowe są dostępne w handlu (TCZ7003) lub w serwisie (575491).

Jeżeli nie będzie używany nowy filtr 29, należy ustawić opcję FILTR WODY w pozycji NIE.

Informacja: Jeśli urządzenie nie było używane przez czas (np. urlop), przed ponownym użyciem należy wypłukać filtr 29. W tym celu wystarczy pobrać jedną filiżankę gorącej wody.

ZABEZP. TRANSP.

• Aby uniknąć uszkodzeń spowodowanych zamarzaniem podczas transportu i przechowywania, należy całkowicie opróżnić urządzenie.

Informacja: Urządzenie musi być gotowe do pracy, a pojemnik na wodę 11 napełniony.

• Nacisnąć przycisk 8 start, urządzenie automatycznie opróżnia system przewodów i wyłącza się.
• Opróżnić pojemnik na wodę 11 i pojemnik na skropliny 23.

USTAWIENIA FABRYCZNE

Można usunąć własne ustawienia i przywrócić ustawienia fabryczne.

W celu przywrócenia ustawień fabrycznych nacisnąć przycisk 8 start.

Informacja: Ustawienia fabryczne urządzenia można przywrócić ręcznie za pomocą kombinacji przycisków. Urządzenie musi być całkowicie wyłączone.

• Nacisnąć jednocześnie przyciski 4 ∧ i ∨ oraz wyłącznik sieciowy 1 O/I i przytrzymać przez co najmniej 5 sekund. Nacisnąć przycisk 8 start; ustawienia fabryczne zostaną przywrócone.

Parzenie z ziaren

Automatyczny ekspres do kawy miele świeżą kawę do każdego parzenia. Zaleca się stosowanie mieszanek kawy przeznaczonych do automatów tradycyjnych lub espresso. Aby zapewnić optymalną świeżość, kawę należy przechowywać w chłodnym miejscu, w szczelnym opakowaniu, lub w stanie zamrożonym. Możliwe jest również mielenie zamrożonych ziaren.

Ważne: Pojemnik na wodę 11 należy codziennie napełniać świeżą, zimną wodą. Pojemnik 11 musi zawsze zawierać ilość wody niezbędną do pracy urządzenia.

Porada (tylko TES715): Filizanki, szczególnie te o grubych ściankach do espresso, podgrzać na podgrzewaczu 27.

Różne rodzaje kawy można przyrządzać w prosty sposób, naciskając odpowiedni przycisk.

Wskazówka: W przypadku niektórych ustawień kawa jest przygotowywana w dwóch etapach (patrz sekcja „AromaDoubleShot"). Należy odczekać, aż procedura całkowicie się zakończy.

Przyrządzanie napojów bez mleka

Urządzenie musi być gotowe do pracy.

• Podgrzaną filiżankę (filiżanki) podstawić pod wylot kawy 9. Wybrać pokrętłem 6 opcję 2x ESPRESSO, 2x KAWA

ESPRESSO lub KAWA.

Na wyświetlaczu 5 wskazywany jest wybrany napój oraz moc i ilość kawy dla danego napoju.

Można zmieniać ustawienia (patrz rozdział "Ustawienia na wyświetlaczu") lub dokonywać indywidualnych ustawień i je wywoływać (patrz rozdział "Personalizacja").

• Nacisnąć przycisk 8 start.

Kawa jest parzona i nalewana do filiżanki (filiżanek).

Przyrządzanie napojów z mlekiem

Urządzenie musi być gotowe do pracy.

• Zanurzyć rurkę 10d spieniacza mleka 10 w pojemniku na mleko 26.

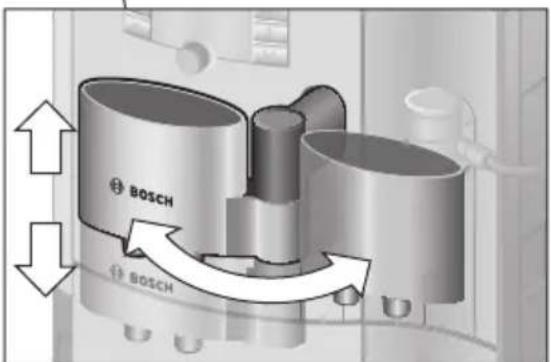

• Obrócić wylot kawy 9 w prawo aż do zatrzaśnięcia.
• Podgrzaną filiżankę lub szklankę podstawić pod wylot kawy 9 i spieniacz mleka 10. Wybrać pokrętłem 6 opcję KAWA Z MLEKIEM (tylko TES715),

Na wyświetlaczu 5 wskazywany jest wybrany napój oraz moc i ilość kawy dla danego napoju.

Można zmieniać ustawienia (patrz rozdział "Ustawienia na wyświetlaczu") lub dokonywać indywidualnych ustawień i je wywoływać (patrz rozdział "Personalizacja").

• Nacisnąć przycisk 8 start.

Najpierw do filiżanki lub szklanki nalewane jest mleko. Następnie kawa jest parzona i nalewana do filiżanki lub szklanki.

Ważne: Zaschnięte resztki mleka są trudne do usunięcia. Dlatego po każdym użyciu należy koniecznie umyć spieniacz mleka letnią wodą (patrz rozdział "Czyszczenie systemu mleka").

pl

Parzenie z kawy mielonej

Automatyczny ekspres umożliwia także parzenie kawy z mielonych ziaren (nie z kawy rozpuszczalnej).

Wskazówka: Funkcja AromaDoubleShot nie może być używana podczas parzenia kawy mielonej.

Przyrządzanie napojów bez mleka

Urządzenie musi być gotowe do pracy.

• Podgrzaną filiżankę (filiżanki) podstawić pod wylot kawy 9.
• Wybrać pokrętłem 6 opcję ESPRESSO lub KAWA.
• Otworzyć szufladkę 18.
• Wsypać maksymalnie 2 płaskie miarki 14 kawy.

Uwaga!

Nie wsypywać całych ziaren ani kawy rozpuszczalnej.

Zamknąć szufladkę 18. - Nacisnąć przycisk 8 start.

Kawa jest parzona i nalewana do filiżanki (filiżanek).

Wskazówka: W celu zaparzenia kolejnej filiżanki kawy powtórzyć procedurę. Jeśli w ciągu 90 sekund nie zostanie pobrana kawa, komora parzenia opróżnia się automatycznie, aby zapobiec przepełnieniu. Urządzenie jest płukane.

Przyrządzanie napojów z mlekiem

Urządzenie musi być gotowe do pracy.

• Zanurzyć rurkę 10d spieniacza mleka 10 w pojemniku na mleko 26.
• Obrócić wylot kawy 9 w prawo aż do zatrzaśnięcia.
• Podgrzaną filiżankę lub szklankę podstawić pod wylot kawy 9 i spieniacz mleka 10.
• Wybrać pokrętłem 6 opcję KAWA Z MLEKIEM (tylko TES715), MACCHIATO, CAPPUCCINO lub MY COFFEE (tylko TES715).
• Otworzyć szufladkę 18.
• Wsypać maksymalnie 2 płaskie miarki 14 kawy.

Uwaga!

Nie wsypywać całych ziaren ani kawy rozpuszczalnej.

Zamknąć szufladkę 18. - Nacisnąć przycisk 8 start.

Najpierw do filiżanki lub szklanki nalewane jest mleko. Następnie kawa jest parzona i nalewana do filiżanki lub szklanki.

Ważne: Zaschnięte resztki mleka są trudne do usunięcia. Dlatego po każdym użyciu należy koniecznie umyć spieniacz mleka 10 letnią wodą (patrz rozdział "Czyszczenie systemu mleka").

Wskazówka: W celu zaparzenia kolejnej filiżanki kawy / napoju mlecznego powtórzyć procedurę. Jeśli w ciągu 90 sekund nie zostanie pobrana kawa, komora parzenia opróżnia się automatycznie, aby zapobiec przepełnieniu. Urządzenie jest płukane.

Przyrządzanie spienionego i gorącego mleka

Niebezpieczeństwo oparzenia!

Spieniacz mleka 10 mocno się nagrzewa. Po użyciu odczekać do ostygnięcia, a dopiero potem dotykać.

Urządzenie musi być gotowe do pracy.

• Zanurzyć rurkę 10d spieniacza mleka 10 w pojemniku na mleko 26.
• Podgrzaną filiżankę lub szklankę podstawić pod wylot spieniacza mleka 10.
• Wybrać pokrętłem 6 opcję PIANKA Z MLEKA lub CIEPŁE MLEKO
• Nacisnąć przycisk 8 start.

Z wylotu spieniacza mleka 10 wypływa spienione lub ciepłe mleko.

Aby przerwać proces wcześniej, nacisnąć ponownie przycisk 8 start.

Informacja: Podczas przygotowywania gorącego mleka urządzenie może wydawać świszczące odgłosy. Wynikają one z uwarunkowań technicznych spieniacza mleka 10.

Porada: Aby uzyskać optymalną piankę mleczną, zaleca się zastosowanie zimnego mleka o zawartości tłuszczu minimum 1,5%.

Ważne: Zaschnięte resztki mleka są trudne do usunięcia. Dlatego po każdym użyciu należy koniecznie umyć spieniacz mleka 10 letnią wodą (patrz Rozdział "Czyszczenie systemu mleka").

Pobieranie gorącej wody

Niebezpieczeństwo oparzenia!

Spieniacz mleka 10 mocno się nagrzewa. Po użyciu odczekać do ostygnięcia, a dopiero potem dotykać.

Przed pobraniem gorącej wody należy oczyścić spieniacz mleka.

Urządzenie musi być gotowe do pracy.

• Podgrzaną filiżankę lub szklankę podstawić pod wylot spieniacza mleka 10.
• Wybrać pokrętłem 6 opcję GORĄCA WODA
• Nacisnąć przycisk 8 start.

ZDEJMIJ WĘŻYK ZASYSAJĄCY MLEKO

→START

• Zdjąć wężyk zasysający mleko 10c i nacisnąć przycisk 8 start.

Z wylotu spieniacza mleka 10 wypływa gorąca woda.

Aby przerwać proces wcześniej, nacisnąć ponownie przycisk 8 start.

Wskazówka: Temperaturę gorącej wody można ustawiać (patrz Rozdział „Ustawienia menu”).

Konserwacja i codzienne czyszczenie

Niebezpieczeństwo porażenia prądem!

Przed przystąpieniem do czyszczenia wyciągnąć wtyczkę z gniazdka. Nigdy nie zanurzać urządzenia w wodzie. Nie stosować myjek parowych.

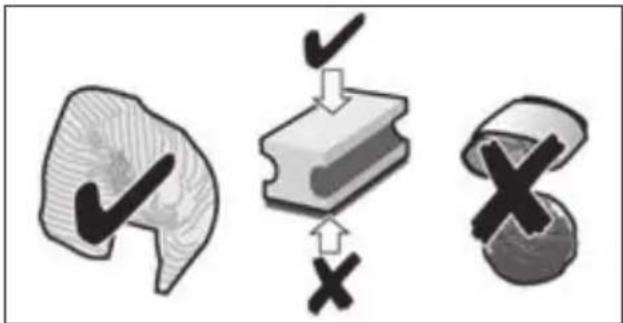

• Obudowę przecierać miękką, wilgotną ściereczką.
• Nie używać środków czyszczących zawierających alkohol lub spirytus.
• Nie używać szorstkich ścierek ani szorujących środków czyszczących.

• Pozostałości kamienia, kawy, mleka i środka czyszczącego i odkamieniacza należy natychmiast usunąć. Te pozostałości mogą spowodować korozję. Nowe ściereczki gąbczaste mogą zawierać sole. Sole mogą spowodować nalot rdzy na stali szlachetnej, dlatego przed użyciem należy je koniecznie starannie wypłukać.
• Pojemnik na skropliny 23 ze zbiornikiem na fusy 23c wyciągnąć do przodu. Zdjąć osłonę 23a i kratkę ociekową 23b. Opróżnić i umyć pojemnik na skropliny i zbiornik na fusy.

Następujące części nie nadają się do mycia w zmywarce: osłona pojemnika na skropliny 23a, szufladka na kawę mieloną 18, zaparzacz 20, pojemnik na wodę 11, pokrywa zachowująca aromat 16 i pokrywy pojemnika na mleko (tylko TES715).

Następujące części nadają się do mycia w zmywarce: pojemnik na skropliny 23, kratka ociekowa 23b, zbiornik na fusy 23c, miarka do kawy 14 i pojemnik na mleko (tylko TES715).

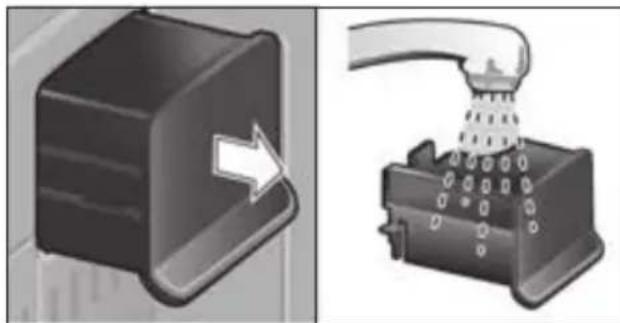

Wyjąć szufladkę 18 i umyć pod bieżącą wodą.

• Przetrzeć wnętrze urządzenia (mocowanie pojemników).

Ważne: Pojemnik na skropliny 23 i zbiornik na fusy 23c należy codziennie opróżniać i myć, aby zapobiec rozwojowi pleśni.

Wskazówka: Jeśli urządzenie jest włączane w stanie zimnym lub wyłączane po pobraniu kawy, przepłukuje się automatycznie. W ten sposób system czyści się samoczynnie.

Ważne: Jeśli urządzenie nie było używane przez dłuższy czas (np. przez okres urlopu), należy je dokładnie umyć, zgodnie ze spieniaczem mleka 10 i zaparzaczem 20.

Czyszczenie systemu mleka

Ważne: System mleka 10 należy koniecznie myć po każdym użyciu!

System mleka 10 można czyścić automatycznie (patrz Rozdział „Programy serwisowe”) lub ręcznie.

Rozkładanie systemu mleka 10 do czyszczenia:

• Wyciągnąć system mleka 10 prosto do przodu z urządzenia.

Górną część 10a obrócić w kierunku przeciwnym do ruchu wskazówek zegara i zdjąć z dolnej części 10b.

Poszczególne części umyć roztworem płynu do mycia naczyń i miękką ściereczką.

• Wszystkie części dokładnie osuszyć.
• Poszczególne części ponownie złożyć. Następnie włożyć spieniacz mleka do urządzenia, wsuwając go do oporu do tyłu.

Informacja: Wszystkie części spieniacza mleka 10 można też myć w zmywarce.

Czyszczenie zaparzacza (rysunek F)

(patrz też skrócona instrukcja obsługi) W uzupełnieniu do automatycznego programu czyszczącego regularnie wyjmować i czyścić zaparzacz 20.

• Wyłączyć urządzenie wyłącznikiem sieciowym 1 O/I, żaden przycisk nie świeci.
• Przesunąć zamknięcie drzwiczek
• w prawo i otworzyć drzwiczki 19
• zaparzacza.
• Przesunąć czerwoną blokadę 20a zaparzacza 20 do końca w lewo. Nacisnąć czerwony przycisk 21 i ostrożnie wyjąć zaparzacz 20, chwytając za wgłębienia. Zdjąć osłonę 20b zaparzacza i starannie umyć zaparzacz 20 pod bieżącą wodą.

• Sitko zaparzacza starannie oczyścić pod strumieniem wody.

Ważne: Myć bez użycia płynu do mycia naczyń i nie myć w zmywarce.

• Wnętrze urządzenia starannie przetrzeć wilgotną ściereczką, usunąć ewentualne resztki kawy.
• Odczekać, aż zaparzacz 20 i wnętrze urządzenia wyschną.
• Ponownie założyć osłonę 20b na zaparzacz i wsunąć zaparzacz 20 do oporu w urządzenie.
• Przesunąć czerwoną blokadę 20a do końca w prawo i zamknąć drzwiczki 19.

Programy serwisowe

Porada: Patrz skrócona instrukcja obsługi w schowku 22.

Co jakiś czas na wyświetlaczu 5 wyświetla się komunikat

KROTKIE PLUKANIE SYSTEM MLEKA lub

KONIECZNOŚĆ ODKAMIANIA lub

KONIECZNOŚĆ CZYSZCZENIA lub

KONIECZNOŚĆ CALC'NCLEAN.

W tym przypadku należy niezwłocznie oczyścić lub odkamienić urządzenie za pomocą odpowiedniego programu serwisowego.

Opcje ODKAMIANIE i CZYSZCZENIE * można alternatywnie połączyć za pomocą funkcji CALC'NCLEAN (patrz rozdział

"Calc'nClean"). Niewykonanie programu serwisowego zgodnie z instrukcją może spowodować uszkodzenia urządzenia.

Uwaga!

Przy każdym programie serwisowym stosować odkamieniacz oraz środek czyszczący zgodnie z instrukcją. Nigdy nie przerywać programu serwisowego!

Nie pić powstałej cieczy!

Nigdy nie używać octu i kwasu cytrynowego oraz środków wyprodukowanych na ich bazie!

Nigdy nie wkładać tabletek odkamieniających lub innych środków odkamieniających do szufladki na kawę mieloną 18!

Przed rozpoczęciem programu serwisowego (odkamienianie, czyszczenie lub

Calc'nClean) wyjąć zaparzacz, oczyścić zgodnie z instrukcją i ponownie włożyć.

Specjalny odkamieniacz w tabletkach oraz tabletki czyszczące są dostępne w handlu i w serwisie.

Akcesoria Numer katalogowy
	Handel Serwis
Tabletki czyszczȩce	TCZ6001	310575
Odkamieniacz w tabletopkach	TCZ6002	310967

Czyszczenie systemu mleka Czas trwania: ok. 1 minuta

CZYSZCZENIE I SERWIS

KROTKIE PŁUKANIE SYSTEM MLEKA →START

CALC'NCLEAN

System mleka 10 wymaga wstępnego czyszczenia automatycznego.

• Nacisnąć przycisk 3.

KRÓTKIE PŁUKANIE SYSTEMU MLEKA → START. Nacisnąć przycisk 8 start.

PODSTAW SZKLANkę POD SPIENIACZ, WŁÓŻ RURKĘ DO SZKLANki → START.

• Pod system mleka 10 podstawić pustą szklankę i włożyć koniec rurki do mleka 10d do szklanki.
• Nacisnąć przycisk 8 start. System mleka czyści się teraz automatycznie.
• Następnie opróżnić szklankę i oczyścić rurkę do mleka 10d.

Oprócz tego regularnie myć dokładnie system mleka (w zmywarce lub ręcznie).

Odkamienianie

Czas trwania: ok. 30 minut

CZYSZCZENIE I SERWIS

ODKAMIENIANIE →START

CZYSZCZENIE

Podczas odkamieniania miga przycisk 8 start.

Cyfry w prawym górnym rogu wskazują postęp operacji.

Ważne: Jeśli w pojemniku na wodę 11 znajduje się filtr wody 29, należy go koniecznie usunąć przed uruchomieniem programu serwisowego.

• Nacisnąć przycisk 3

ODKAMIENIANIE → START

• Nacisnąć przycisk 8 start, na wyświetlaczu 5 wyświetlane są kolejne kroki programu.

OPRÓŻNIJ POJEMNIK NA SKROPLINY USTAW POJEMNIK NA SKROPLINY

• Opróżnij pojemnik na skropliny 23 i ponownie go włóż.

WSTAW POJEMNIK 1 L POD SPIENIACZ, WŁÓŻ RURKĘ DO POJ. → START

• Pod spieniaczem mleka 10 ustawić pojemnik o pojemności 1 l.
• Włożyć koniec rurki 10d do pojemnika.
• Nacisnąć przycisk 8 start.

USUŃ FILTR WODY NACIŚNIJ → START Informacja: Jeśli filtr wody jest aktywny, wyświetlane jest polecenie wyjęcia filtra i ponownego naciśnięcia przycisku 8 start.

WLEJ 0,5 L WODY + ŚRODEK ODKAMIENIAJĄCY NACIŚNIJ → START - Do pustego pojemnika na wodę 11 wlać letnią wodę do oznaczenia „0,5 l” i rozpuścić w niej 2 tabletki odkamieniające Bosch. - Nacisnąć przycisk 8 start, program odkamieniający włącza się na ok. 20 minut. URZĄDZENIE W TRAKCIE ODKAMIENIANIA

ZA MAŁO ODKAMIENIACZA UZUPEŁNIJ ODKAMIENIACZ → START Informacja: Jeśli w pojemniku na wodę 11 jest za mało roztworu odkamieniającego, wyświetlane jest odpowiednie polecenie. Uzupełnić roztwór odkamieniający i ponownie nacisnąć przycisk 8 start.

PRZEPŁUCZ I NAPEŁNIJ POJEMNIK ŚWIEŻĄ WODĄ → START

• Przepłukać pojemnik na wodę 11 i napełnić go świeżą wodą do oznaczenia „max”.
• Nacisnąć przycisk 8 start, program odkamieniający płucze urządzenie przez ok. 1 minutę. URZĄDZENIE W TRAKCIE ODKAMIENIANIA

OPRÓŻNIJ POJEMNIK NA SKROPLINY USTAW POJEMNIK NA SKROPLINY Opróżnić pojemnik na skropliny ponownie włożyć.

Jeżeli filtr jest stosowany, należy go ponownie włożyć. Urządzenie jest odkamienione i gotowe do pracy.

Ważne: Przetrzeć urządzenie miękką, wilgotną ściereczką, aby natychmiast usunąć pozostałości odkamieniacza. Takie pozostałości mogą spowodować korozję. Nowe ściereczki gąbczaste mogą zawierać sole. Sole mogą spowodować nalot rdzy na stali szlachetnej, dlatego przed użyciem należy je koniecznie starannie wypłukać. Starannie oczyścić rurkę 10d spieniacza mleka.

Czyszczenie Czas trwania: ok. 8 minut

Podczas czyszczenia miga przycisk 8 start. Cyfry w prawym górnym rogu wskazują postęp operacji.

• Napełnić pojemnik na wodę 11 do oznaczenia „max”.

Nacisnąć przycisk 3.

CZYSZCZENIE → START

• Nacisnąć przycisk 8 start, na wyświetlaczu 5 wyświetlane są kolejne kroki programu.

OPRÓŻNIJ POJEMNIK NA SKROPLINY USTAW POJEMNIK NA SKROPLINY

• Opróżnić pojemnik na skropliny 23 i ponownie włożyć. Urządzenie zostanie dwukrotnie przepłukane.

OBRÓT WYLOTU KAWY

• Obrócić wylot kawy 9 w lewo aż do zatrzaśnięcia.

URZĄDZENIE W TRAKCIE CZYSZCZENIA

OTWÓRZ SZUFLADĘ NA KAWĘ MIELONĄ Otworzyć szufladkę 18.

WŁÓŻ TABLETKĘ CZYSZCZĄCĄ BOSCH I ZAMKNIJ SZUFLADĘ

• Włożyć tabletkę czyszczącą Bosch i zamknąć szufladkę 18.

NACIŚNIJ START

• Nacisnąć przycisk 8 start, program czyszczący włącza się na ok. 7 minut. URZĄDZENIE W TRAKCIE CZYSZCZENIA

OPRÓŻNIJ POJEMNIK NA SKROPLINY

USTAW POJEMNIK NA SKROPLINY

• Opróżnić pojemnik na skropliny 23 i ponownie włożyć.

Urządzenie jest oczyszczone i gotowe do pracy.

Calc'nClean

Czas trwania: ok. 36 minut

Calc'nClean łączy funkcję odkamieniania i czyszczenia.

Jeżeli termin obu programów wypada blisko siebie, ekspres automatycznie proponuje ten program serwisowy.

CZYSZCZENIE I SERWIS

KROTKIE PŁUKANIE SYSTEM MLEKA

CALC'NCLEAN →START

Podczas trwania programu Calc'nClean miga przycisk 8 start. Cyfry w prawym górnym rogu wskazują postęp operacji.

Ważne: Jeśli w pojemniku na wodę 11 znajduje się filtr wody 29, należy go koniecznie usunąć przed uruchomieniem programu serwisowego.

• Nacisnąć przycisk 3.

CALC'NCLEAN → START

• Nacisnąć przycisk 8 start, na wyświetlaczu 5 wyświetlane są kolejne kroki programu.

OPRÓŻNIJ POJEMNIK NA SKROPLINY

USTAW POJEMNIK NA SKROPLINY

• Opróżnić pojemnik na skropliny 23 i ponownie włożyć.
• Obrócić wylot kawy 9 w prawo aż do zatrzaśnięcia.

WSTAW POJEMNIK 1 L POD SPIENIACZ, WŁÓŻ RURKĘ DO POJ. → START

• Pod spieniaczem mleka 10 ustawić pojemnik o pojemności co najmniej 1 l.
• Włożyć koniec rurki 10d do pojemnika.
• Nacisnąć przycisk 8 start, urządzenie płucze dwukrotnie.

URZĄDZENIE W TRAKCIE CZYSZCZENIA

OTWÓRZ SZUFLADĘ NA KAWĘ MIELONĄ

• Włóż tabletkę czyszczącą Bosch i zamknij szufladkę.

USUŃ FILTR WODY, NACIŚNIJ → START. Informacja: Jeśli filtr wody jest aktywny, wyświetla się polecenie wyjęcia filtra i ponownego naciśnięcia przycisku 8 start.

WLEJ 0,5 L WODY + ŚRODEK

ODKAMIENIAJĄCY, NACIŚNIJ → START

• Do pustego pojemnika na wodę 11 wlej letnią wodę do oznaczenia "0,5 l" i rozpuść w niej 2 tabletki odkamieniające Bosch.
• Naciśnij przycisk 8 start, program odkamieniający włączy się na ok. 20 minut.

URZĄDZENIE W TRAKCIE ODKAMIENIANIA

ZA MAŁO ODKAMIENIACZA

UZUPEŁNIJ ODKAMIENIACZ → START

Informacja: Jeśli w pojemniku na wodę 11 jest za mało roztworu odkamieniającego, wyświetla się odpowiednie polecenie. Uzupełnij roztwór odkamieniający i ponownie naciśnij przycisk 8 start.

PRZEPŁUCZ I NAPEŁNIJ POJEMNIK ŚWIEŻĄ WODĄ → START

• Przepłucz pojemnik na wodę 11 i napełnij go świeżą wodą do oznaczenia „max".

pl

• Nacisnąć przycisk 8 start, program odkamieniający płucze urządzenie przez ok. 1 minutę, a następnie program czyszczący płucze urządzenie przez ok. 7 minut.

URZĄDZENIE W TRAKCIE ODKAMIENIANIA

URZĄDZENIE W TRAKCIE CZYSZCZENIA

• Opróżnić pojemnik na skropliny 23 i ponownie włożyć.

Jeżeli filtr jest stosowany, należy go ponownie włożyć. Urządzenie jest odkamienione, oczyszczone i gotowe do pracy.

Ważne: Przetrzeć urządzenie miękką, wilgotną ściereczką, aby natychmiast usunąć pozostałości odkamieniacza. Takie pozostałości mogą spowodować korozję. Nowe ściereczki gąbczaste mogą zawierać sole. Sole mogą spowodować nalot rdzy na stali szlachetnej, dlatego przed użyciem należy je koniecznie starannie wypłukać. Starannie oczyścić rurkę 10d spieniacza mleka.

Wskazówka: Jeżeli jeden z programów serwisowych został przerwany, np. na skutek awarii zasilania, należy wykonać następujące czynności:

• Przepłukać pojemnik na wodę 11 i napełnić go świeżą wodą do oznaczenia „max".
• Nacisnąć przycisk 8 start, program czyszczący płucze urządzenie przez ok. 3 minuty.

URZĄDZENIE W TRAKCIE CZYSZCZENIA

OPRÓŻNIJ POJEMNIK NA SKROPLINY

USTAW POJEMNIK NA SKROPLINY

• Opróżnić pojemnik na skropliny 23 i ponownie włożyć.

Urządzenie jest ponownie gotowe do pracy.

Porady dotyczące oszczędzania energii

• Urządzenie jest wyposażone w funkcję ściemniania wyświetlacza, która działa automatycznie, gdy urządzenie nie jest używane. Wyświetlacz jest słabo podświetlony. Naciśnięcie dowolnego przycisku lub pokrętła powoduje ponowne jasne podświetlenie.
• Jeżeli ekspres nie jest używany, wyłączyć urządzenie wyłącznikiem sieciowym 1 O/I na przedniej ścianie urządzenia. W miarę możliwości nie przerywać nalewania kawy lub spienionego mleka. Przedwczesne przerwanie prowadzi do zwiększonego zużycia energii i do szybszego zapełniania pojemnika na skropliny.
• Regularnie odkamieniać urządzenie, aby uniknąć tworzenia się złogów. Kamienny osad prowadzi do zwiększonego zużycia energii.

Ochrona przed zamarzaniem

Aby uniknąć uszkodzeń spowodowanych zamarzaniem podczas transportu i przechowywania, należy całkowicie opróżnić urządzenie.

Patrz Rozdział „Ustawienia menu – ZABEZP. TRANSP."

Przechowywanie akcesoriów

Automatyczny ekspres do kawy ma specjalne schowki na akcesoria i skróconą instrukcję obsługi.

• Aby schować miarkę do kawy 14, wyjąć pojemnik na wodę 11 i umieścić miarkę w przeznaczonym do tego celu zagłębieniu 13.
• Aby schować skróconą instrukcję obsługi, otworzyć drzwiczki zaparzacza 19 i włożyć instrukcję do przeznaczonego do tego celu schowka 22.

Akcesoria

W handlu i w serwisie dostępne są następujące akcesoria.

Akcesoria Numer katalogowy

	Handel Serwis
Tabletki czyszczAssociate	TCZ6001 310575
Odkamieniacz wtabletkach	TCZ6002 310967
Filtr wody TCZ7003 575491
Zestaw pielegnacyjny	TCZ8004 576331
Pojemnik na mleko zpolkrywa „FreshLock"	TCZ8009N 576165

Ekologiczna utylizacja

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/09/UE oraz polską Ustawą z dnia 29 lipca 2005 r. "O zużytym sprzęcie elektrycznym i elektronicznym" (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekreślonego kontenera na odpady.

Takie oznakowanie informuje, że sprzęt ten, po okresie użytkowania, nie może być umieszczany wraz z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go podmiotom prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Podmioty prowadzące zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Gwarancja

Dla urządzenia obowiązują warunki gwarancji wydanej przez nasze przedstawicielstwo handlowe w kraju zakupu. Dokładną informację otrzymają Państwo w każdej chwili w punkcie handlowym, w którym dokonano zakupu urządzenia. W celu skorzystania z usług gwarancyjnych konieczne jest przedstawienie dowodu zakupu urządzenia. Warunki gwarancji regulowane są odpowiednimi przepisami Kodeksu cywilnego oraz Rozporządzeniem Rady Ministrów z dnia 30.05.1995 roku „W sprawie szczególnych warunków zawierania i wykonywania umów sprzedaży rzeczy ruchomych z udziałem konsumentów".

Zmiany zastrzeżone.

Dane techniczne

Zasilanie elektryczne (napiȩcie/czȩstotliwość) 220-240 V / 50-60 Hz
Moc nagrzewania 1600 W
Maksymalne ci内分泌ie pompy, statyczne 15 bar (TES712)	19 bar (TES715)
Maksymalna pojemnosć pojemnika na wodę (bez filtra) 2,1 l
Maksymalna pojemnosć pojemnika na kawe zziarnista ~300 g
Długosity przyzewodu 100 cm
Wymiary (wys. x szer. x glęb.) 394 x 296 x 456 mm
Ciezar pustego urzędzenia 11-13 kg
Rodzaj mląnka Ceramiczny

Samodzielne usuwanie drobnych usterek

Problem Przyczyna Rozwiązanie
Wyświetlacz wskazuje UZUPELNIJ POJEMNIK NA KAWE ZIARNISTA mimo pełnego pojem- nika 15 lub mlynek nie miele kawy.	Ziarna nie wpadaj do mlynka (są zbyt oleiste).	Postukać lekko w pojemnik na kawe ziarnista 15. Ewentualnie uzyć innego gatunku kawy. Po opróznieniu pojemnika na kawe ziarnista 15 wytrzech go sucha szmatka.
Brak goręcej wody.	Spieniacz mleka 10 lub wlot spieniacza mleka jest brudny.	OczyScić spieniacz mleka 10 lub wlot spieniacza mleka (patrz rozdziel „Czyszczenie systemu mleka").
Za mało lub brak speie- nionego mlecka, lub spieniacz mlecka 10Nie zasysa mlecka.	Spieniacz mleka 10 lub wlot spieniacza mlecka jest brudny.	OczyScić spieniacz mleka 10 lub wlot spieniacza mleka (patrz rozdziel „Czyszczenie systemu mleka").
	Nieodpowieiednie mlecko. Stosować mlecko o zawartosci thuszczu 1,5%.
	Spieniacz mleka 10 jestNie- prawidłowо zmontowy.	Nawilżyć elementy spieniacza mlecka i zloźć je.
	W urzadzeniu utworzyść kamień.	Odkamienić urzadzenie przy uzyciu 2 tabletopek, w razie potrzeby wykonac program 2x.
Nie udaje są uzyskać wybranej ilosci napoju na filizankę. Kawa nie wypłwa z wylotu lub tylko powoli kapie.	Zbyt drobny stopién zmie- lenia. Kawa zbyt drobno zmielona.	Ustawić grubszy stopién mielenia. Stosować grubiej mielona kWę.
	Urzadzenia jest mocono zakamienione.	Odkamienić urzadzenia.
Kawa nie ma kremowej pianki.	Nieodpowieiedni gatunek kawy.	Uzywać kawy z wieksza iloscią ziaren Robusty.
	Kawa ziarnista nie jest swiezo palona.	Uzyć swieźsej kawy ziarnistej.
	Stopién zmielenia nie odpo- wiada gatunkowy kawy ziarnistej.	Ustawić drobny stopién zmielenia.
Kawa jest za „kwaśna".	Zbyt gruby stopién zmielenia lub zbyt grubo mielona kawa.	Ustawić drobniejszy stopién zmielenia lub uzyć drobniej zmielonej kawy.
	Nieodpowieiedni gatunek kawy.	Uzyć ciemnej prȩzonej kawy.
Kawa jest za „gorzka".	Ustawiono zbyt drobny stopién zmielenia lub stoso- wana kawa jest zbyt drobno zmielona.	Ustawić grubszy stopién zmielenia lub uzyć kawy grubiej mielonej.
	Nieodpowieiedni gatunek kawy.	Zmienić gatunek kawy.
Ješli problemu nieMZA rozwiazać, daneź koniecznie skontaktoać są z infolinia! Numery Telefonów znajduja są na ostatnich stronach instrukcji.
Problem Przyczyna Rozwi空气质量
Kawa smakuje jak „spalona".	Za wysoko temperatura zaparzania	Zmniejszych temperature, patrz roździat „Ustawienia menu - Tęmp. KAW Y".
	Ustawiono zbyt drobny stopiéń zmielenia lub stosowana kawa jest zbyt drobno zmielona.	Ustawić grubszy stopiéń zmielenia lub uzyć kawy grubiej mielonej.
	Nieodpowieński gatunek kawy. Zmienić gatunek kawy.
Wyświetlacz wskazuje USTERKA SKONTAKTUJ SIE Z SERWISEM	Będ urzadzenia. Skontaktowa zęs z infolinia pomocy serwisowej.
Filtr wody nie trzyma są w pojemniku na wode.	Filtr wody jest nieprawidłowozamontowy.	Filtr wody wcisné prosto i mocno w uchwyt w pojemniku na wode.
Wyświetlacz wskazuje SPRAWDź POJEMNIK NA WODE	Pojemnik na wode jestNie-prawidłowo wȩżony lub nowy filtr wody niedostaat przychu-kany zgodnia z instrukcja.	Prawidłowowo wȩżć pojemnik na wode lub przychu-kć filtr wody zgodnia z instrukcja i uruchomici.
Fusy kawy nie major zwartej konstancji i są zbyt mokre.	Ustawiono zbyt drobny lub zbyt gruby stopiéń zmielenia lub uzyto zbyt moło kawy mielonej.	Ustawić grubszy lub drobniejszy stopiéń zmielenia lub wsypAAC 2 plaskie miarki kawy mielonej.
Wyświetlacz wskazuje WYCZYSCIĆ JEDNOSTKE ZAPARZAJAÇA	Zabrudzony zaparzac. OczyScić zaporzacz.
	Zbyt duź ilość kawy mielonej w zaparzaczu.	OczyScić zaporzacz (wsypAAC maks. 2 plaskie miarki kawy mielonej).
	Mechanizm zaparzacza噤kochodzi.	OczyScić zaporzacz (patrz roździat „Konserwacja i codzienne czyszczenie").
Duź rożnice w jakosci kawy lub pianki mlecznej.	Urzbadzenia jest zakamienione.	Usunanć kamień zgodnie z instrukcja, uzywajć dwóch tabletek odkamieniająych.
Krople wody wewnatrz na dnie urzadzenia, gdy pojemnik na skropliny jest wyjiangy.	Pojemnik na skropliny wyjiango zbytwcześćnie.	Pojemnik na skropliny wyjmowania dopiero po upływie kilku sekund do nalania ostatniego napoju.
Ješli problemu nie sągne zozstawość, są zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie zielcie

19 Dvirka spaovacj Jednotky

20 Spařovaci Jednotka

a) Pojistka b) Kryt

21 Tlačítko

BSH Sprzęt Gospodarstwa

Domowego Sp. z o.o.

AI. Jerozolimskie 183

02-222 Warszawa

Tel.: [phone]

Fax: [phone]

mailto:Serwis.Fabryczny@

bshg.com

www.bosch-home.pl

PT Portugal

BSHP Electrodomésticos, Lda.

Rua Alto do Montijo, n° 15

2790-012 Carnaxide

Tel.: [phone]

Fax: [phone]

mailto:bosch.electrodomesticos.pt@

bshg.com

www.bosch-home.pt

RO Rumunia, Rumunia

BSH Electrocasnice srl.

Sos. Bucuresti-Ploiesti,

nr. 19-21, sect.1

13682 Bukareszt

Tel.: [phone]

Fax: [phone]

mailto:service.romania@

bshg.com

www.bosch-home.ro

RU Rosja, Pocsn

OOO"ECX BbITOBaTeXHnka"

CepBnC OT npOn3BOJnteJIa

Manay KaIyXcka 19/1

119071 MockBa

TeJ.: 4957372961

mailto:[e-mail]

www.bosch-home.com

SA Saudi Arabia,

4.2.1.1 4.2.1.2

BSH Home Appliances

Saudi Arabia L.L.C.

mailto:informacje.servis-sr@

bshg.com

www.bosch-home.rs

ZA South Africa

BSH Home Appliances (Pty) Ltd.
