РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Ambient 5.1 A HECO

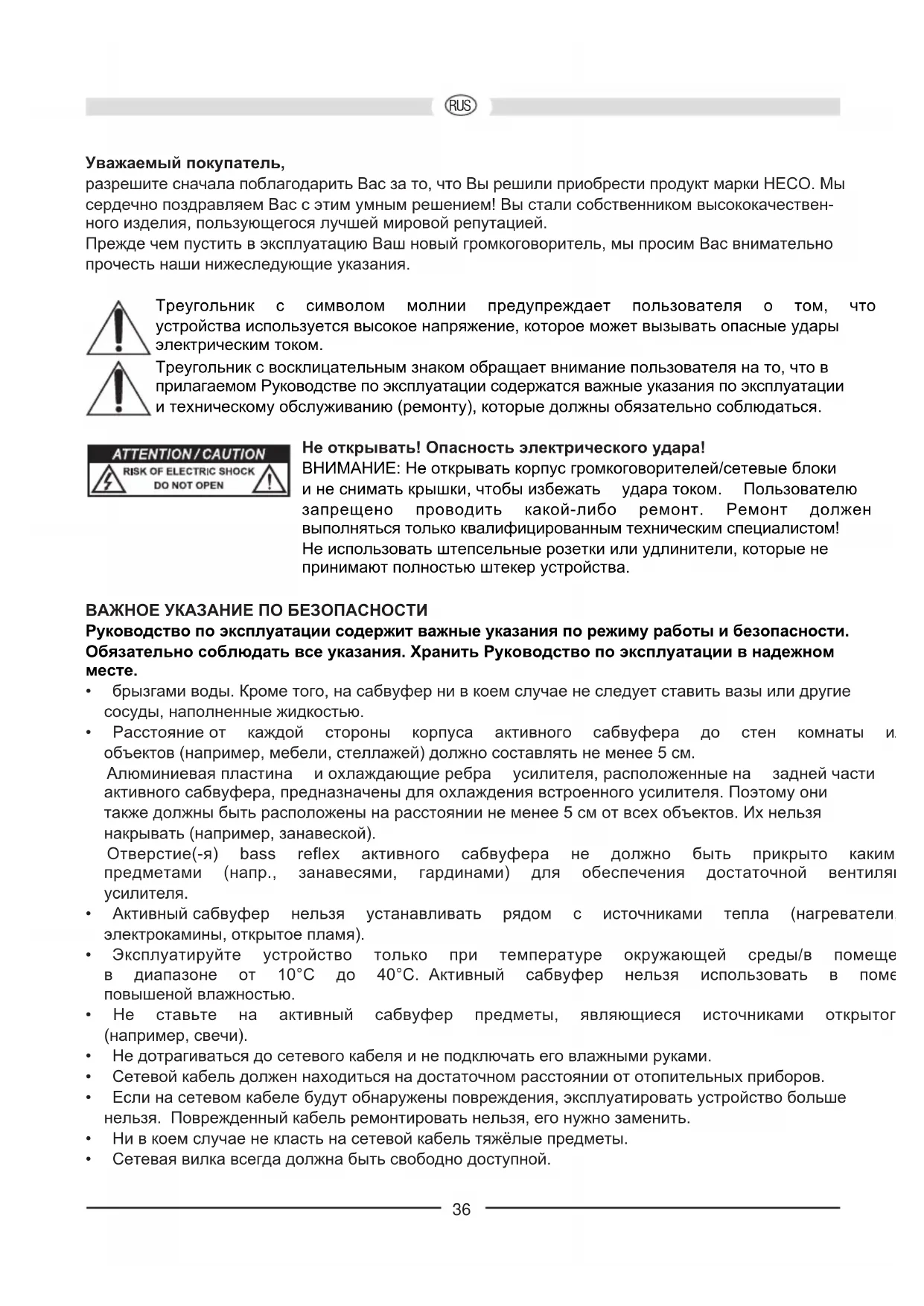

Уважаемый покупатель,

разрешите сначала поблагодарить Вас за то, что Вы решили приобрести продукт марки НЕСО. Мы сердечно поздравляем Вас с этим умным решением! Вы стали собственником высококачественного изделия, пользующегося лучшей мировой репутацией.

Прежде чем пустить в эксплуатацию Ваш новый громкоговоритель, мы просим Вас внимательно прочесть наши нижеследующие указания.

Треугольник с символом молнии предупреждает пользователя о том, что устройства используется высокое напряжение, которое может вызывать опасные удары электрическим током.

Треугольник с восклицательным знаком обращает внимание пользователя на то, что в прилагаемом Руководстве по эксплуатации содержатся важные указания по эксплуатации и техническому обслуживанию (ремонту), которые должны обязательно соблюдаться.

Не открывать! Опасность электрического удара!

ВНИМАНИЕ: Не открывать корпус громкоговорителей/сетевые блоки и не снимать крышки, чтобы избежать удара током. Пользователю запрещено проводить какой-либо ремонт. Ремонт должен выполняться только квалифицированным техническим специалистом! Не использовать штепсельные розетки или удлинители, которые не принимают полностью штекер устройства.

ВАЖНОЕ УКАЗАНИЕ ПО БЕЗОПАСНОСТИ

Руководство по эксплуатации содержит важные указания по режиму работы и безопасности.

Обязательно соблюдать все указания. Хранить Руководство по эксплуатации в надежном месте.

• брызгами воды. Кроме того, на сабвуфер ни в коем случае не следует ставить вазы или другие сосуды, наполненные жидкостью.
- Расстояние от каждой стороны корпуса активного сабвуфера до стен комнаты и объектов (например, мебели, стеллажей) должно составлять не менее 5 см.

Алюминиевая пластина и охлаждающие ребра усилителя, расположенные на задней части активного сабвуфера, предназначены для охлаждения встроенного усилителя. Поэтому они также должны быть расположены на расстоянии не менее 5 см от всех объектов. Их нельзя накрывать (например, занавеской).

Отверстие(-я) bass reflex активного сабвуфера не должно быть прикрыто каким предметами (напр., занавесями, гардинами) для обеспечения достаточной вентиля↑ усилителя.

- Активный сабвуфер нельзя устанавливать рядом с источниками тепла (нагреватели электрокамины, открытое пламя).

- Эксплуатируйте устройство только при температуре окружающей среды/в помеще в диапазоне от 10°C до 40°C. Активный сабвуфер нельзя использовать в поме повышеной влажностью.

- Не ставьте на активный сабвуфер предметы, являющиеся источниками открытог (например, свечи).

- Не дотрагиваться до сетевого кабеля и не подключать его влажными руками.

- Сетевой кабель должен находиться на достаточном расстоянии от отопительных приборов.

- Если на сетевом кабеле будут обнаружены повреждения, эксплуатировать устройство больше нельзя. Поврежденный кабель ремонтировать нельзя, его нужно заменить.

• Ни в коем случае не класть на сетевой кабель тяжёлые предметы.

- Сетевая вилка всегда должна быть свободно доступной.

• Если прибор длительное время (напр., в отпуске) не используется, следует отсоединить сетевой штекер от сети питания. Прибор следует также отсоединять от сети питания во время грозы. Тем самым предотвращается повреждение от удара молнией и повышенного напряжения.
• Не используйте чистящие средства или химические растворители, так как они могут повредить поверхность.
• Ремонтные работы должны всегда выполняться квалифицированными специалистами, так как иначе может возникнуть опасное высокое напряжение или другие виды опасности.

ОБЩИЕ УКАЗАНИЯ ПО ПОДКЛЮЧЕНИЮ ВАШИХ САТЕЛЛИТНЫХ ГРОМКОГОВОРИТЕЛЕЙ МАРКИ НЕСО

Присоединительные клеммы громкоговорителей находятся на задней стороне этих громкоговорителей и оснащены зажимным приспособлением, которое подходит для закрепления кабелей с поперечным сечением медных жил до 1 мм². Для подключения боковых динамиков используйте обычный кабель для динамиков с сечением медных жил 2 x 0.75 мм ^2 – 2 x 1 мм². Кабель следует разрезать на требуемую длину, с концов удалить изоляцию и скрутить концы многожильного провода для облегчения соединения с динамиками.

Пока не установлены все соединения, усилитель или же ресивер должны принцип оставаться выключены. При подключении кабелей Вы должны обязательно следить правильной полярностью, то есть, черные (-) зажимы громкоговорителей должны быть соединены с минусовыми (-) клеммами усилителя и, соответственно, красные (+) зажимы громкоговорителей должны быть соединены с плюсовыми (+) клеммами усилителя.

Проверьте еще раз правильное и прочное подключение и убедитесь в том, что опасность короткого замыкания - например, из-за выступающих из жилы проволоче короткое замыкание представляет большую опасность для подключенного усилителя.

Способ применения прилагаемых стеновых консолей для сателлитов показан на рисунке 1.

Важное указание / указания по технике безопасности: За применение других настенных держателей / креплений громкоговорителей ответственность несет только клиент. Также клиент единолично несет ответственность за надежное крепление держателей громкоговорителей на стене и выбор соответствующего монтажного материала (напр., винты, дюбели) с учетом веса и конструкции громкоговорителей и свойств стены.

УСТАНОВКА

Центральный, фронтальный и тыловой громкоговорители обозначены на обратной ст корпуса. Центральный громкоговоритель устанавливается на телевизоре или под н Фронтальные сателлиты размещаются на уровне ушей слева и справа, по возмож одинаковом расстоянии от телевизора. Тыловые громкоговорители следует поместить справа и слева рядом с местом для прослушивания или за ним, лучше всего немного выше уровня ушей.

Для установки сабвуфера, как правило, никаких строгих критериев не имеется, но, по возможности, сабвуфер следует разместить вблизи фронтальных сателлитов.

ПОДКЛЮЧЕНИЕ К АУДИО-ВИДЕО РЕСИВЕРУ

Подключение системы к аудио-видео ресиверу (AV) показано на рисунке 2 (ресивер без выхода для сабвуфера) и на рисунке 3 (ресивер с выходом для сабвуфера низкого уровня).

Внимание: В программе setup ресивера необходимо установить фронтальный, центральный и тыловой каналы громкоговорителя на `small` или же `klein` (`малый'). Кроме того, у некоторых ресиверов имеется ещё и возможность регулировки переходной частоты между сабвуфером и сателлитами. В этом случае Вам необходимо установить эту частоту на 150 Гц, или на частоту, наиболее близкую к 150 Гц. При этом Вам также необходимо соблюдать руковод эксплуатации ресивера.

АКТИВНЫЙ ГРОМКОГОВОРИТЕЛЬ ДЛЯ НИЗКИХ ЧАСТОТ (SUBWOOFER)

Отдельные элементы системы управления сабвуфера показаны на рисунке 4:

Подключение к электросети (1), переключатель напряжения сети (2)

Так как речь идет о сабвуфере со встроенным усилителем, его необходимо подключить к линии электросети с помощью приложенного силового кабеля. Переключатель сетевого напряжения устанавливается на заводе-изготовителе на 230 В для применения в европейских странах. Очень важно: Подключение сабвуфера в положении 115 В к сети с напряжением 230 В неизбежно приводит к разрушению встроенного усилителя!

Выключатель питания (3), Индикатор режимов (4)

Выключатель питания - ON Выключатель питания OFF
Автоматическое включение/выключение.Как только сабвуфер получает сигнал от ресивера, онвключается автоматически, светодиод светится зелёным свето.Если сигнал на сабвуфер больше не поступает, он черезнесколько минут автоматически переключается в режимготовности, светодиод горит красным.В режиме готовности расход электроэнергии составляет 0,5Ватт.	Сабвуфер выключен,Светодиод выключен.Если устройство неиспользуется длительноевремя, то следует выбратьэтот вариант настройки.

Вход AV (аудио-видео) (5)

Соедините выход низкого уровня Вашего ресивера на сабвуфер (Sub-Pre-Out) с А сабвуфера (смотри рисунок 3). Для этого Вам необходим Mono-Cinch-кабель (в объём поставки не входит).

Входы высокого уровня (6)

Относительно подключения к выходам для регулятора высокого уровня (громкоговорителя) на ресивере/усилителе смотри рисунок 2.

Регулятор уровня (7)

С помощью этого регулятора можно установить громкость в диапазоне низких частот согласно Вашему желанию следующим образом:

1. Регулятор уровня низких частот усилителя привести в среднее положение (лин.)
2. Очень важно: Регулятор уровня повернуть до левого упора (самая низкая громкость).
3. Включить музыку и с помощью регулятора усилителя повысить громкость до желаемого уровня.
4. С помощью регулятора уровня установить уровень низких частот на желаемую громкость.

Регулятор разделительной частоты (8)

С помощью этого регулятора рекомендуем установить самую высокую частоту, на сабвуфер может работать. При комбинации с Вашими сателлитами НЕСО AMBIENT регулятор следует установить на 120 - 150 Гц. В режиме работы с AV-ресиверами/усилителями регулятор разделительной частоты должны быть установлен на максимальную величину (200 Гц). Переходная частота между сабвуфером и громкоговорителем устанавливается в этом случае через настройку ресивера/усил. Соблюдайте при этом руководство по эксплуатации Вашего ресивера/усилителя.

Фазовый переключатель (9)

Обычно фазовый переключатель должен быть установлен на 0°. Однако в редки: более целесообразным может оказаться установка фазового переключателя на 180° (например,

при большой отдалённости сабвуфера от фронтальных сателлитов или при неблагоприятных акустических свойствах помещения). Универсальным является правило: Правильной позицией является та, при которой нижний диапазон основных тонов имеет наиболее полное звучание.

Предохранитель (10)

Применять разрешено только тот тип предохранителя, который указан на задней усилителя рядом с держателем предохранителя.

НЕСКОЛЬКО СОВЕТОВ ДЛЯ ПРЕДОТВРАЩЕНИЯ РЕМОНТА

Все громкоговорители НЕСО настроены на наилучшее возможное качество звучания регуляторы тембра находятся в среднем положении, т. е. при линейном воспроиз усилителя. При максимальном положении регуляторов тембра к громкоговорителям подается больше энергии, которая, при большой громкости, может привести к их разрушению.

ОБРАЩАЙТЕСЬ ОСТОРОЖНО С РЕГУЛЯТОРАМИ ГРОМКОСТИ !!!

Если Вы используете усилитель, выходная мощность которого значительно превыш допустимую нагрузку, указанную на Вашей колонке, то очень сильная громкость может привести к уничтожению Ваших громкоговорителей - что, однако, случается довольно редко.

Усилители же со слабой выходной мощностью могут оказаться для Ваших динамиков опасными уже при средней громкости, так как их можно перегрузить гораздо быстрее, че усилители. Эта перегрузка вызывает легко замеряемые и хорошо слышимые искажения, которые крайне опасны для Ваших громкоговорителей.

Поэтому мы рекомендуем Вам при настройке громкости наблюдать за искажениями, а при их появлении немедленно убавить громкость. Кто любит очень громкую музыку, тот должен следить за тем, чтобы выходная мощность его усилителя была по крайней мере такой же, как мощность, на которую рассчитана допустимая нагрузка колонок.

ТЕХНИЧЕСКИЕ ДАННЫЕs

фронт/тыл центр

Конфигурация: 2 полосы 2 полосы

Допустимая нагрузка RMS / макс.: 50/100 Ватт 60/120 Ватт

Импенданц:. 4 – 8 Ом 4 – 8 Ом

Диапазон частот: 80 – 34 000 Гц 80 – 34 000 Гц

Разделительная частота: 3600 Гц 3600 Гц

Рекомендуемая мощность усилителя: > 15 Ватт > 15 Ватт

КПД (2.8 Ватт/1 м): 88 дБ 88 дБ

Размеры (Ш x В x Г.): 90 x 155 x 117 мм 222 x 92 x 117 мм

Bec: 1,3 кг 1,9 кг

Принадлежности: Стеновые консоли

Сабвуфер

Конфигурация: bassreflex, downfire

Выходная мощность RMS/макс.: 60/120 Ватт

Диапазон частот: 28 – 200 Гц

Разделительная частота: 50 – 200 Гц регулируем.

Размеры (Ш x В x Г.): 236 x 410 x 390 мм

Принадлежности: Сетевой кабель

ПРАВО НА ТЕХНИЧЕСКИЕ ИЗМЕНЕНИЯ ЗА НАМИ
