Тип продукта	Стеклокерамическая варочная панель
Бренд	Fagor
Модель	2VFT75 S
Размеры (Д x Ш x В)	60 x 51 x 5 см (оценка)
Вес	Около 10 кг
Электропитание	220-240 В~, 30 А, 6,8 кВт (для модели 60 см)
Количество конфорок	4
Тип конфорок	Стеклокерамические с двойными, тройными и большой зоной
Основные функции	Таймер, быстрый нагрев, блокировка от детей, индикация остаточного тепла
Материал поверхности	Стеклокерамика
Чистка и уход	Специальные средства для стеклокерамики (рекомендуется VITROCLEN), специальный скребок
Безопасность	Ограничитель температуры, автоматическое отключение при перегреве, блокировка управления, обнаружение перелива
Установка	Встраивание с поролоновой прокладкой и фиксацией зажимами
Электрическое подключение	Кабель 5 проводов (темно-синий, светло-синий, коричневый, красный, желто-зеленый), адаптируемый к различным напряжениям
Соответствие	Европейские директивы 73/23/EEC и 89/336/EEC
Запасные части и ремонтопригодность	Сменный профессионалом силовой кабель, стеклокерамика заменяется сервисным центром
Общая информация	Руководство по эксплуатации доступно на нескольких языках, 58 страниц

Часто задаваемые вопросы - 2VFT75 S FAGOR

Как включить варочную панель?

Нажмите кнопку ◎ на 3 секунды. Загорятся индикаторы зон. Если активирована детская блокировка, сначала отключите её, нажав клавишу → на 3 секунды.

Как заблокировать управление, чтобы дети не могли им воспользоваться?

Нажмите клавишу → на 3 секунды для активации блокировки. Чтобы разблокировать, повторите то же действие.

Как использовать быстрый нагрев?

Выберите конфорку, установите максимальную мощность (9), затем нажмите клавишу выбора конфорки. На дисплее появится символ. Используйте клавишу - для выбора мощности поддержания (рекомендуется от 3 до 6). Через 5 секунд быстрый нагрев активируется. Конфорка быстро нагревается, затем автоматически переходит на режим поддержания.

Как установить таймер на конфорку?

После включения конфорки и выбора мощности нажмите клавишу Ⓛ на часах. Установите время с помощью клавиш + и -. Максимальное время — 99 минут (60 минут, если мощность установлена на 9). После подтверждения время будет отображаться попеременно с мощностью. По окончании приготовления прозвучит сигнал.

Что делать при трещине стеклокерамики?

Немедленно отключите прибор от сети, чтобы избежать риска поражения электрическим током. Обратитесь в сервисную службу для замены стеклокерамики. Не пользуйтесь плитой до ремонта.

Как чистить варочную панель?

Дождитесь остывания поверхности. Используйте влажную тряпку и мыльную воду для ежедневной чистки. Для пригоревших загрязнений используйте специальный скребок для стеклокерамики. Раз в неделю чистите специальным средством, например VITROCLEN, для защиты поверхности.

Почему конфорки включаются и выключаются циклами?

Это нормальная работа. Стеклокерамические конфорки регулируют температуру циклами включения/выключения в зависимости от выбранной мощности. Это не является неисправностью.

Можно ли использовать алюминиевую посуду?

Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стеклокерамике. Предпочтительнее использовать нержавеющую сталь, керамику или посуду с плоским дном.

Как выключить конфорку?

Чтобы выключить конфорку, нажимайте клавишу - до тех пор, пока отображаемая мощность не станет 0, или выберите положение выключения. Затем загорится индикатор остаточного тепла (H).

Какие виды кастрюль подходят?

Используйте посуду с плоским дном и сухим дном, диаметром равным или превышающим диаметр конфорки. Размещайте посуду по центру зоны нагрева. Избегайте дна из меди или незащищенного алюминия.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 2VFT75 S FAGOR

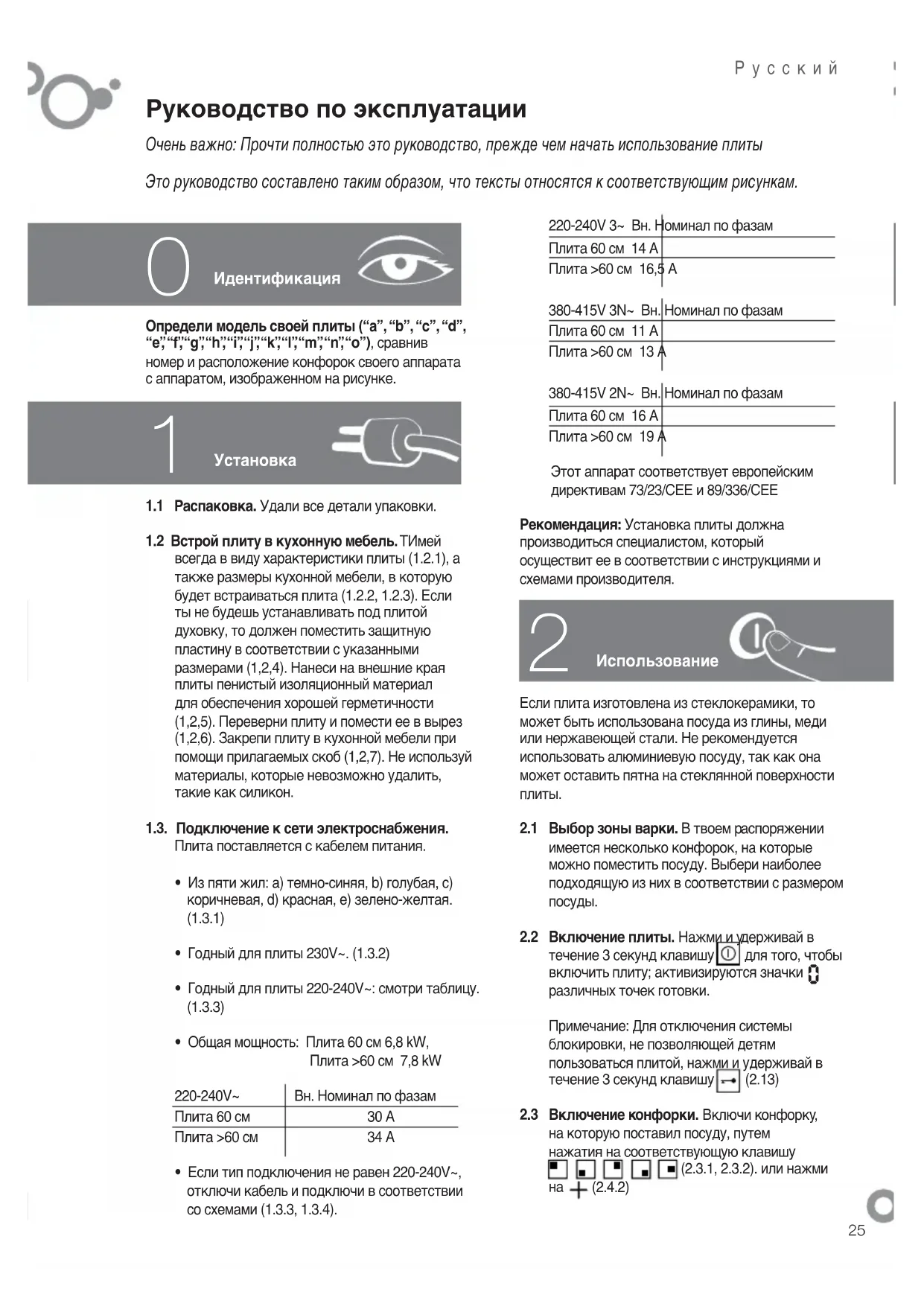

Руководство по эксплуатации

Очень важно: Прочтите полностью это руководство, прежде чем начать использование плиты.

Это руководство составлено таким образом, что тексты относятся к соответствующим рисункам.

Идентификация

Определите модель своей плиты ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив номер и расположение конфорок своего аппарата с аппаратом, изображенным на рисунке.

1

Установка

1.1 Распаковка. Удалите все детали упаковки.

1.2 Встройте плиту в кухонную мебель. Всегда имейте в виду характеристики плиты (1.2.1), а также размеры кухонной мебели, в которую будет встраиваться плита (1.2.2, 1.2.3). Если вы не будете устанавливать под плитой духовку, то должны поместить защитную пластину в соответствии с указанными размерами (1.2.4). Нанесите на внешние края плиты пенистый изоляционный материал для обеспечения хорошей герметичности (1.2.5). Переверните плиту и поместите ее в вырез (1.2.6). Закрепите плиту в кухонной мебели при помощи прилагаемых скоб (1.2.7). Не используйте материалы, которые невозможно удалить, такие как силикон.

1.3. Подключение к сети электроснабжения. Плита поставляется с кабелем питания.

• Из пяти жил: a) темно-синяя, b) голубая, c) коричневая, d) красная, e) зелено-желтая. (1.3.1) • Годный для плиты 230V\~. (1.3.2)
• Годный для плиты 220-240V\~: смотрите таблицу. (1.3.3)
• Общая мощность: Плита 60 см 6,8 кВт, Плита >60 см 7,8 кВт

220-240V~	Вн. Номинал по фазам
Плита 60 см	30 A
Плита >60 см	34 A

- Если тип подключения не равен 220-240V\~, отключите кабель и подключите в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3\~ Вн. Номинал по фазам

Плита 60 см 14 А

Плита >60 см 16,5 А

380-415V 3N~ Вн. Номинал по фазам

Плита 60 см 11 А

Плита >60 см 13 А

380-415V 2N~ Вн. Номинал по фазам

Плита 60 см 16 А

Плита >60 см 19 А

Этот аппарат соответствует европейским директивам 73/23/CEE и 89/336/CEE

Рекомендация: Установка плиты должна производиться специалистом, который осуществит ее в соответствии с инструкциями и схемами производителя.

2

Использование

Если плита изготовлена из стеклокерамики, то может быть использована посуда из глины, меди или нержавеющей стали. Не рекомендуется использовать алюминиевую посуду, так как она может оставить пятна на стеклянной поверхности плиты.

2.1 Выбор зоны варки. В твоем распоряжении имеется несколько конфорок, на которые можно поместить посуду. Выбери наиболее подходящую из них в соответствии с размером посуды.

2.2 Включение плиты. Нажми и удерживай в течение 3 секунд клавишу Ⓞ для того, чтобы включить плиту; активизируются значки ⚙ различных точек готовки.

Примечание: Для отключения системы блокировки, не позволяющей детям пользоваться плитой, нажми и удерживай в течение 3 секунд клавишу (2.13).

2.3 Включение конфорки. Включи конфорку, на которую поставил посуду, нажав на соответствующую клавишу.

на + (2.4.2) (2.3.1, 2.3.2) или нажми.

Примечание: Если ты будешь выбирать более 5 секунд, на какую клавишу следует нажать, плита автоматически отключится в целях безопасности.

2.4 Выбор мощности. Установи ее, скользя пальцем по шкале (2.4.1) или нажимая на + или — (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, Тройная конфорка. Выбрав мощность, нажми на 📋, 🙏 и включится двойная конфорка (2.5.1., 2.5.3). Если нажать снова 📋 (2.5.2) или 📋 (2.5.4), включится тройная конфорка. Для отключения нажми ( 📋, 🙏, 🙏, 🙏).

2.6 Конфорка-источник. Эту конфорку ты можешь использовать по кругу 🎯 или совместно в качестве конфорки-источника 🎯. Нажми на 🎯, чтобы включить ее, и нажми еще раз, чтобы выключить.

Рекомендация: В моделях плит с галогенными конфорками свет настолько яркий, что не рекомендуется пристально смотреть на зажженную конфорку, если на ней нет посуды.

ФУНКЦИИ ВРЕМЕНИ

2.7 Установка времени ^L . После включения плиты цифры на часах начинают мигать и затем покажут время 12.00 (2.7.1). Установи время, нажимая на клавиши +, - (2.7.2). Повторяй эту операцию каждый раз, когда плита отключится, или когда прекратится подача электроэнергии.

Чтобы изменить время, нажми и удерживай в течение 5 секунд клавишу (2.7.3). Цифры начнут мигать, и ты услышишь свист. Скорректируй время при помощи клавиш + , — .

2.8 Выбор времени

Модели abc: Как только включена плита и выбрана мощность, в твоем распоряжении имеется 5 секунд мигания цифр, чтобы нажать на клавишу (2.8.1). Выбери необходимое время, нажав на клавиши +, — (2.8.2). Через пять секунд время установится, его можно видеть, а под иконкой запрограммированной конфорки появится светящаяся точка (2.8.3). Чтобы изменить время или увидеть, сколько его осталось, нажми на иконку запрограммированной конфорки (2.8.4). Чтобы аннулировать

программу, нажми одновременно на клавиши +, (2.8.5).

Модели dfghkmo: Как только включена конфорка и выбрана мощность, нажми на клавишу + на часах. Появится 📞 и значок 📊 на каждой конфорке (2.8.6). Нажми на + конфорки, которую надо запрограммировать, и начнет мигать 📋 (2.8.7). Выбери время при помощи + на часах (2.8.8). Через пять секунд время установится, и можно будет увидеть попеременно величину мощности 📋 на запрограммированной конфорке. По прошествии времени раздастся звуковой сигнал и начнет мигать 📞. Чтобы аннулировать программу, нажми на — на иконке 📔 и держи до тех пор, пока не появится 📞.

Примечание: Таймер погаснет автоматически, если будешь выбирать время более 10 секунд.

Модели e: Как только включена конфорка и выбрана мощность, нажми вновь на клавишу выбора конфорки, которую следует запрограммировать, и появится значок ⓣ (2.8.11). Выбери время при помощи +, — (2.8.12) и установи его, нажимая снова на клавишу программируемой конфорки (2.8.13). Мощность высветится в виде точки, это означает, что конфорка запрограммирована. Звуковой сигнал и значок - предупредят, что время закончилось (2.8.14). Нажми на любую клавишу, и звуковой сигнал прекратится.

Примечание: Таймер погаснет автоматически, если будешь выбирать время более 10 секунд.

Соображения относительно программирования: Если уровень мощности составляет 9, то максимальное время программирования должно равняться 60 мин. Если уровень иной, то максимальная величина может составлять 99 мин.

Как только время закончится, прозвучит сигнал, если ты не нажмешь ни на какую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры, чтобы автоматически перейти к поддерживаемой температуре готовки.

Модели abc: Включи конфорку и выведи шкалу на максимальную мощность. Нажми ||D» и на дисплее выбранной конфорки появится значок Я (2.9.1). В твоем распоряжении имеется 5 секунд для того, чтобы выбрать желаемый уровень; рекомендуется, чтобы

он был между значениями 3 и 6 (2.9.2). Через пять секунд установится быстрый нагрев и обозначатся попеременно Я и мощность. Как только будет достигнута максимальная температура, исчезнет значок Я и останется поддерживаемая мощность готовки. Конфорка продолжит функционировать в обычном режиме. Если желаешь остановить быстрый нагрев, нажми на иконку запрограммированной конфорки и выбери новую мощность.

Модели dfghjklmo: Выбери конфорку и включи ее на максимальную мощность, для чего нажимай на + до тех пор, пока не появится 9 и значок 9 (2.9.3). Регулируй мощность, нажимая на –, рекомендуются уровни от 3 до 6 (2.9.4). Через 5 секунд установится быстрый нагрев и будет видно значение мощности, а за ним - точка (2.9.5). Как только будет достигнута максимальная температура, цифровая точка исчезнет и конфорка продолжит функционировать в обычном режиме. Для прекращения функционирования нажми на клавишу запрограммированной конфорки и выбери новую мощность.

2.10 Плиты с управлением. Убедитесь, что конфорка, которую вы собираетесь включить, соответствует той, которую вы хотите использовать (2.10.1). Поверните выключатель в нужном направлении, и загорится индикатор работы (2.10.2), который также показывает остаточное тепло, когда конфорка выключена.

В моделях с двойной конфоркой или конфоркой-источником при повороте выключателя влево регулируется часть конфорки, а при повороте выключателя вправо регулируется вся конфорка (2.10.3).

2.11 Выключение конфорки. Выберите мощность конфорки, которую хотите погасить.

2.12 Остаточное тепло. После окончания использования плиты конфорки остаются нагретыми в течение некоторого времени, которое зависит от выбранной мощности, и появится значок Н или точка на еще горячих конфорках. Не прикасайтесь к этим конфоркам, чтобы избежать ожогов.

Внимание: Если внезапно отключится подача электроэнергии, то при ее возобновлении указатель Н не появится, хотя зона готовки все еще будет оставаться горячей. Имейте в виду это обстоятельство.

2.13 Функция блокировки. Для предотвращения использования плиты детьми нажмите и удерживайте в течение 3 секунд клавишу. Этим самым вы

активируете блокировку. Для снятия блокировки повторите эту операцию.

Рекомендации:

• Избегайте ударов посудой по стеклянной поверхности плиты.
• Алюминиевая посуда не рекомендуется для использования, так как она может оставить пятна на стеклянной поверхности плиты. Исключение составляет алюминиевая посуда с утолщенным защитным слоем дна, изготовленным из нержавеющей стали.
• Нагретые конфорки не должны работать, если на них нет посуды. • Дно посуды должно быть ровным и сухим.
• Следите за тем, чтобы диаметр посуды был больше или таким же, как диаметр конфорки, которую вы собираетесь использовать, и ставьте посуду по центру конфорки.
• Старайтесь не двигать посуду, так как могут остаться царапины на стекле.
• Используйте прибор исключительно для приготовления пищи. Не используйте плиту в качестве рабочего стола.
• Не наливайте холодную воду непосредственно на плиту, если она нагрета.

Внимание: Прерывающееся функционирование зон готовки не означает, что случилась авария. Конфорки функционируют в течение более или менее продолжительных периодов зажженными или погашенными в зависимости от выбранной мощности.

• Не используй паровой очиститель.
• Часто чисти поверхность своей плиты, когда она остынет. Не используй абразивных продуктов чистки и таких же мочалок. Чисти при помощи влажной ткани и мыльной воды. (3.1.1).
• Раз в неделю проводи тщательную чистку при помощи специальных продуктов для изделий из стеклокерамики. Рекомендуем продукт ВИТРО-КЛЕН для чистки и лучшей сохранности твоей стеклокерамической плиты.
• Сильно приставшая грязь очищается при помощи стеклянного скребка (3.1.2).
• Если по неосторожности на раскаленной поверхности плиты сгорит сахар, засахаренные продукты или изделия из пластика, удали их как можно скорей при помощи скребка с пока еще раскаленной поверхности плиты. Если этого не сделать, то пятна могут остаться навсегда.

Безопасность

- Сеть электроснабжения, питающая плиту, должна быть оборудована однополярным рубильником, контакты которого должны быть расположены по меньшей мере на расстоянии 3-х мм друг от друга.

- Установка плиты должна осуществляться специалистом, который выполнит ее в соответствии с инструкциями и схемами производителя.

- Установка должна быть осуществлена с учетом максимальной мощности, указанной на этикетке характеристик, а розетка должна быть обязательно заземлена.

- Если кабель окажется поврежденным, его следует заменить во время обслуживания после продажи или любым квалифицированным специалистом во избежание опасности.

- Конфорка оборудована ограничителем внутренней температуры, который отключает конфорку, если плита излишне нагревается.

- После каждого использования отключай плиту при помощи выключателя.

- Если на стеклянной поверхности плиты появляются трещины или она ломается, немедленно отключите аппарат от сети электроснабжения во избежание электрошока. Не используйте плиту до тех пор, пока не будет заменена ее стеклянная поверхность (4.1.1).

- В случае, если на клавиши управления прольется готовящаяся пища, плита выключится, издав звуковой сигнал (4.1.2).

- Если вы держите нажатым какой-либо из сенсоров долгое время или же какой-то предмет активизировал сенсоры, плита выключится, издав звуковой сигнал (4.1.3).

- Не ставьте посуду с нагретым дном на сенсоры, так как вы можете обжечься при нажатии на них (4.1.3).

- Не подпускайте маленьких детей к нагретой плите, так как поверхности конфорок могут сильно нагреться во время их функционирования. Используйте систему блокировки, чтобы дети не могли играть выключателями.

- Этот аппарат не рассчитан на использование лицами с ограниченными способностями.

- Всегда находитесь поблизости во время приготовления пищи с использованием жира или масла. Чрезмерное тепло может спровоцировать их возгорание.

- Если плита установлена поверх какого-либо ящика, в нем не должны храниться возгораемые предметы.

Окружающая среда

Плита сконструирована с учетом сохранения окружающей среды.

Относитесь с уважением к окружающей среде. Используйте мощности, соответствующие каждой готовке, и выбирайте посуду, размеры которой соответствуют количеству пищи, которую собираетесь готовить. Когда дно посуды и диаметр зоны готовки совпадают по размерам, то передача тепла является оптимальной. По окончании готовки, если желаете, можете оставить посуду на том же месте, чтобы использовать остаточное аккумулированное тепло. Таким образом вы сэкономите электроэнергию.

Используйте крышку всякий раз, когда это возможно, чтобы уменьшить потерю тепла из-за испарения.

Использование отслуживших электрических и электронных аппаратов.

Не смешивайте отслужившие аппараты с обычными домашними хозяйственными отходами.

Сдайте свою плиту в специальный пункт приемки. Переработка электробытовых товаров способствует избежанию негативных последствий для здоровья, для окружающей среды и позволяет сберегать электроэнергию и ресурсы. Для получения более детальной информации свяжитесь с местными властями или с торговой точкой, где была приобретена плита.

Инструкция по эксплуатации
