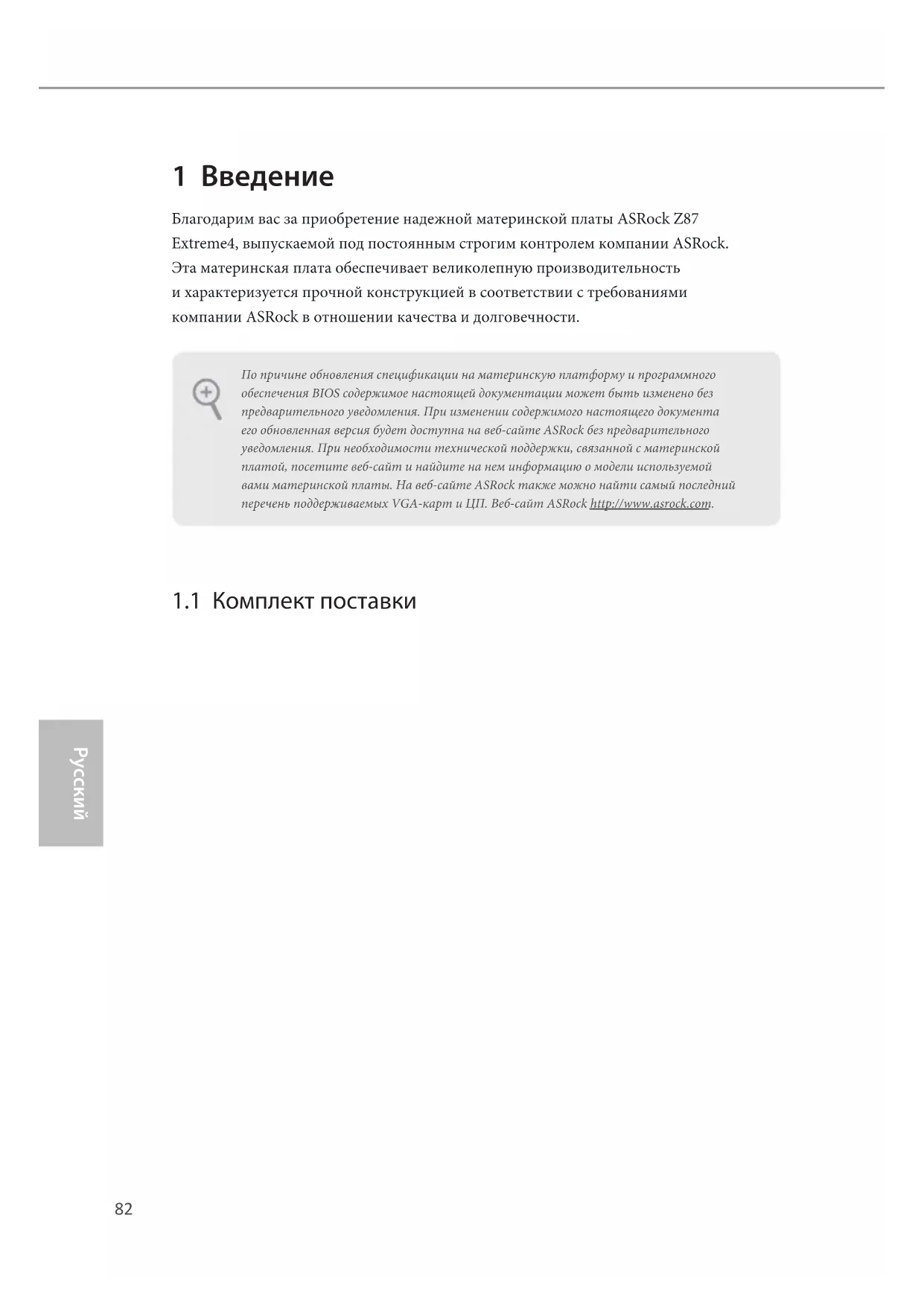

1 Введение Благодарим вас за приобретение надежной материнской платы ASRock Z87 Extreme4, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

1.1 Комплект поставки

• Материнская плата ASRock Z87 Extreme4 (форм-фактор ATX)

• Краткое руководство по установке ASRock Z87 Extreme4

• Диск с ПО для ASRock Z87 Extreme4

• 4 х кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

• 1 х экран панели с портами ввода-вывода

• 1 x карта ASRock SLI_Bridge_2S По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.83

• Конструкция Premium Gold Capacitor (с использованием высококачественных конденсаторов из проводящих полимеров производства Японии)

• Поддержка процессоров 4-го поколения Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® в исполнении LGA1150

• Поддержка технологии Intel

• Поддержка процессоров Intel

серии K с разблокированным

• Двухканальная память DDR3

• Максимальный объем системной памяти: 32 Гб (см. «ПРЕДОСТЕРЕЖЕНИЕ»)

• Гнездо, не вносящее искажений

• Поддержка AMD Quad CrossFireX

• Поддержка NVIDIA® Quad SLI

• Поддержка выходных сигналов Intel® HD Graphics Built- in Visuals и VGA возможна только при использовании процессоров со встроенными графическими процессорами.

• Поддержка встроенных технологий визуализации Intel® HD Graphics: Intel® Quick Sync Video с AVC, MVC (S3D) и MPEG-2 Full HW Encode1, Intel® InTru

• Максимальный объем совместно используемой памяти: 1792 Мб

• Четыре выхода VGA: D-Sub, DVI-D, HDMI и DisplayPort

• Поддержка работы с тремя мониторами

• Поддержка технологии HDMI с максимальным разрешением до 4K × 2K (4096x2304) при 24 Гц

• Поддержка DVI-D с максимальным разрешением до 1920x1200 при 60 Гц

• Поддержка D-Sub с максимальным разрешением до 1920x1200 при 60 Гц

• Поддержка DisplayPort с максимальным разрешением до 4K × 2K (4096x2304) при 24 Гц

• Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) по HDMI (необходим HDMI- совместимый монитор)

• Поддержка функции HDCP через порты DVI-D, HDMI и DisplayPort

• Поддержка воспроизведения Full HD 1080p Blu-ray (BD) / HD-DVD через порты DVI-I, HDMI и DisplayPort

• 7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC1150)

• Поддержка Premium Blu-ray Audio

• Поддержка Purity Sound™ - 115дбБ SNR DAC с дифференциальным усилителем - TI® NE5532 Premium Headset Amplier (поддержка наушников с сопротивлением до 600 Ом) - Технология Direct Drive - Крышка с экранированием от электромагнитных помех - Изолирующее экранирование печатной платы

• Поддержка DTS-подключения85

• Поддержка технологии Intel® Remote Wake Technology

• Поддержка Wake-On-LAN

• Поддержка Energy Ecient Ethernet 802.3az

• Поддержка PXE Порты ввода-

• 1 x PS/2 для клавиатуры/мыши

• 1 x оптический выходной SPDIF

• 1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и МИД SPEED)

• Разъемы HD Audio: задние динамики / центральный динамик / сабвуфер / линейный вход / передние динамики

• 2 x разъем SATA3 6,0 Гб/с ASMedia ASM1061, поддержка функций NCQ, AHCI и «горячей» замены (разъем SATA3_ А0 используется совместно с портом eSATA)

• 1 x разъем eSATA ASMedia ASM1061, поддержка функций NCQ, AHCI, «горячей» замены и множителя портов86

• 1 x колодка СОМ-порта

• 1 x колодка светодиодного индикатора питания

• 2 x разъем для вентилятора ЦП (1 х 4-контактный, 1 х 3-контактный)

• 3 x разъема для вентилятора корпуса (1 х 4-контактный, 2 х 3-контактный)

• 1 x разъем для вентилятора блока питания (3-контактный)

• 1 х разъем питания АТХ (24-контактный)

• 1 x 8-контактный разъем питания 12 В

• 1 x аудиоразъем на передней панели

• 3 x колодки USB 2.0 (поддержка 6 портов USB 2.0)

• 1 x Vertical Type A USB 3.0

• 2 x колодка USB 3.0 (поддержка 4 портов USB 3.0)(ASMedia Hub)

• 1 x кнопка питания с СИД

• 1 x кнопка перезагрузки с СИД

• 1 x переключатель сброса настроек CMOS Особенности BIOS

• 2 x 64 Мб AMI UEFI Legal BIOS с поддержкой многоязычного ГИП (1 x основной BIOS и 1 x BIOS резервного копирования)

• Поддержка технологии безопасного резервного копирования UEFI

• Совместимость с управлением энергопотреблением по ACPI 1.1

• Поддержка SMBIOS 2.3.1

• Регулировка напряжений ЦП, DRAM, PCH 1,05 В, PCH 1,5 В

• Драйвера, утилиты, антивирусное ПО (демоверсия), CyberLink MediaEspresso 6.5 (демоверсия), браузер и панель инструментов Google Chrome, Start8, MeshCentral, Splashtop Streamer, Intel®

• Датчик температуры ЦП/корпуса

• Тахометр вентиляторов ЦП/корпуса/блока питания

• Малошумящий вентилятор ЦП/корпуса (с автоматической регулировкой оборотов по температуре ЦП)

• Управление оборотами вентилятора ЦП/корпуса

• Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore87

• Microso® Windows® 8 / 8 64-разрядная / 7 / 7 64-разрядная Сертификация

• Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP) Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

• Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com В связи с ограничением при работе под 32-разрядной ОС Windows® фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных ОС Windows® таких ограничений нет. Для использования той памяти, которую ОС Windows® не может использовать, используйте ASRock XFast RAM.88

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки. Перемычка сброса настроек CMOS (CLRCMOS1) (См. стр. 1, № 17) CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS. Сброс настроек CMOSпо умолчанию Предназначение переключателя сброса настроек CMOS аналогично предназначению перемычки сброса настроек CMOS.89

Z87 Extreme4 Перемычка выбора BIOS (BIOS_SEL1) (См. стр. 1, № 16) Эта материнская плата снабжена двумя BIOS — основной BIOS (BIOS_A) и BIOS резервного копирования (BIOS_B), — что повышает уровень защиты и стабильности работы системы. Обычно система использует основную BIOS. При повреждении или сбое основной BIOS колпачковой перемычкой замкните контакт 2 и контакт 3, и следующий перезапуск системы будет осуществлен с использованием резервной BIOS. После этого опять замкните контакт 1 и контакт 2 и в утилите настройки UEFI используйте опцию Secure Backup UEFI, чтобы выполнить копирование рабочих файлов BIOS в основную BIOS для обеспечения нормальной работы системы. Для обеспечения безопасности ручное обновление резервной копии BIOS пользователем отключено. Определить, какая BIOS используется в настоящее время, можно по светодиодном индикаторам BIOS (BIOS_A_LED или BIOS_B_LED). Резервная BIOS по умолчанию (основная BIOS)90

1.4 Колодки и разъемы, расположенные на материнской

Колодка системной панели (9-контактная, PANEL1) (См. стр. 1, № 22)

расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением

приведенным ниже. Перед подключением кабелей определите положительный и отрицательный

GND PWRBTN (кнопка питания): Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания. RESET (кнопка перезагрузки): Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен. PLED (светодиодный индикатор питания системы): Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит. HDLED (светодиодный индикатор работы жесткого диска): Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных. Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.91

Z87 Extreme4 Колодка светодиодного индикатора питания (3-контактная, PLED1) (См. стр. 1, № 21)

светодиодный индикатор питания корпуса к этой колодке,

обеспечить индикацию состояния питания

Разъемы Serial ATA3 (SATA3_0_1: См. стр.1, № 12) (SATA3_2_3: См. стр. 1, № 13) (SATA3_4_5: См. стр. 1, № 14) (SATA3_A0_A1: см. стр.1, № 11) Эти шесть восемь SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с. Если на задней панели ввода-вывода подключен порт eSATA, внутренний SATA3_A0 не работает. Чтобы минимизировать время загрузки, используйте порты Intel® Z87 SATA (SATA3_0) для самозагружаемых

Колодки USB 2.0. (9-контактная, USB2_3) (См. стр. 1, № 23) (9-контактная, USB4_5) (См. стр. 1, № 24) (9-контактная, USB6_7) (См. стр. 1, № 25) Кроме двух портов USB

2.0 на панели ввода-

вывода на материнской плате также есть три колодки. Каждая колодка USB 2.0 может поддерживать два порта. Колодки USB 3.0. (19-контактная, USB3_4_5) (См. стр. 1, № 8) (19-контактная,USB3_6_7) (См. стр. 1, № 9) (USB3_8) (См. стр. 1, № 10) Кроме четырех портов USB 3.0 на панели ввода- вывода на материнской плате также есть одна колодка. Каждая колодка USB 3.0 может поддерживать два порта.

Аудиоколодка передней

(9-контактная, HD_ AUDIO1) (См. стр. 1, № 29) Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели. Колодка динамика корпуса (4-контактная, SPEAKER1) (См. стр. 1, № 15) Предназначена для подключения динамика

Разъемы для вентиляторов корпуса и блока питания (4-контактный, CHA_ FAN1) (См. стр. 1, № 26) (3-контактный, CHA_ FAN2) (См. стр. 1, № 2) (3-контактный, CHA_ FAN3) (См. стр. 1, № 31) (3-контактный, PWR_ FAN1) (См. стр. 1, № 30) Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,

но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней

панели, как указано далее: A. Подключите Mic_IN (MIC) к MIC2_L. B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L. C. Подключите провод заземления (GND) к контакту заземления (GND). D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC’97 их подключать не нужно. E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи). FAN_SPEED

Z87 Extreme4 Разъемы вентиляторов ЦП (4-контактный, CPU_ FAN1) (См. стр. 1, № 3) (3-контактный, CPU_ FAN2) (См. стр. 1, № 4) Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3. Разъем питания АТХ (24-контактный, ATXPWR1) (См. стр. 1, № 7) Эта материнская плата снабжена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13. Разъем питания АТХ 12 В (8-контактный, ATX12V1) (См. стр. 1, № 1) Эта материнская плата снабжена 8-контактным разъемом питания АТХ 12 В. Чтобы использовать 4-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 5. Колодка инфракрасного

(5-контактная, IR1) (См. стр. 1, № 28) Эта колодка поддерживает дополнительную беспроводную передачу и прием сигналов инфракрасного модуля.

последовательного порта (9-контактная, COM1) (См. стр. 1, № 27) Колодка COM1 поддерживает подключение модуля последовательного

1.5 Электронные кнопки

Материнская плата снабжена тремя электронными кнопками: кнопка питания, кнопка перезагрузки и переключатель сброса настроек CMOS, предназначенными для быстрого включения/выключения системы, перезагрузки системы и обнуления значений CMOS. Кнопка питания (PWRBTN) (См. стр. 1, № 18) Кнопка питания предназначена для быстрого включения/ выключения системы. Кнопка перезагрузки (RSTBTN) (См. стр. 1, № 19) Кнопка перезагрузки предназначена для быстрой перезагрузки
