NWA1100, NWA1100-N, NWA1121NI, NWA1123-NI - Беспроводная точка доступа ZYXEL - Бесплатное руководство пользователя

Тип продукта	Беспроводная точка доступа
Бренд	ZYXEL
Модели	NWA1100, NWA1100-N, NWA1121NI, NWA1123-NI
Питание	Адаптер 12 В постоянного тока или Power over Ethernet (PoE)
Стандарты беспроводной связи	802.11b/g
Частота	2,4 ГГц
Максимальная скорость передачи	До 54 Мбит/с (802.11g)
Порты	1 порт Ethernet 10/100 Мбит/с
Антенны	2 съемные антенны (разъемы RP-SMA)
Безопасность беспроводной сети	WEP, WPA, WPA2-PSK
Максимальное количество клиентов	32
Управление	Веб-интерфейс (HTTP/HTTPS)
Пароль по умолчанию	1234
IP-адрес по умолчанию	192.168.1.2
Светодиодные индикаторы	SYS (зеленый/желтый), Ethernet (скорость и активность)
Монтаж	Настольный или настенный (винты не входят в комплект)
Питание PoE	Да (через инжектор или коммутатор PoE)
Сброс	Кнопка Reset (восстанавливает заводские настройки)

Часто задаваемые вопросы - NWA1100, NWA1100-N, NWA1121NI, NWA1123-NI ZYXEL

Как сбросить точку доступа до заводских настроек?

Используйте кнопку Reset на задней панели устройства. Удерживайте ее нажатой не менее 10 секунд, пока светодиод SYS не начнет мигать. Будут восстановлены заводские настройки, включая IP-адрес 192.168.1.2 и пароль 1234.

Какой IP-адрес по умолчанию у NWA1100?

IP-адрес по умолчанию — 192.168.1.2 с маской подсети 255.255.255.0. Если включен DHCP, адрес будет назначен автоматически.

Как получить доступ к интерфейсу настройки?

Подключите компьютер к порту Ethernet точки доступа. Настройте статический IP-адрес в диапазоне 192.168.1.3–192.168.1.254. Откройте браузер и введите http://192.168.1.2. Используйте пароль 1234 (по умолчанию).

Может ли точка доступа питаться через PoE?

Да, NWA1100 поддерживает питание по Ethernet (PoE). Используйте PoE-инжектор или совместимый PoE-коммутатор. Подключите кабель Ethernet к порту ETHERNET устройства.

Как изменить пароль администратора?

После входа в веб-интерфейс перейдите в System (Система) и измените пароль в соответствующем разделе. Нажмите Apply (Применить). Сохраните новый пароль в надежном месте.

Какие типы беспроводной безопасности поддерживаются?

Точка доступа поддерживает WEP, WPA и WPA2-PSK. Для оптимальной безопасности используйте WPA2-PSK со сложным ключом. Все клиенты должны использовать одинаковые настройки безопасности.

Что делать, если светодиод SYS не загорается?

Проверьте, правильно ли подключен адаптер питания и работает ли розетка. При использовании PoE убедитесь, что инжектор или коммутатор PoE включен. Если проблема не устраняется, устройство может быть неисправно.

Как закрепить точку доступа на стене?

Используйте два винта диаметром 6–8 мм с расстоянием 60 мм. Оставьте зазор между головкой винта и стеной. Повесьте точку доступа на выемки сзади. Пропустите кабели снизу или сверху.

Почему мой компьютер не может подключиться?

Убедитесь, что компьютер использует тот же IP-адрес подсети, что и точка доступа (по умолчанию 192.168.1.x). Проверьте, что SSID и параметры безопасности совпадают. Попробуйте подключиться с помощью кабеля Ethernet для проверки.

Как настроить точку доступа для автоматического получения IP-адреса?

Войдите в веб-интерфейс, перейдите в IP и выберите Get automatically from DHCP (Получить автоматически от DHCP). Примените. Устройство перезагрузится. Проверьте назначенный IP-адрес на вашем DHCP-сервере.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NWA1100, NWA1100-N, NWA1121NI, NWA1123-NI ZYXEL

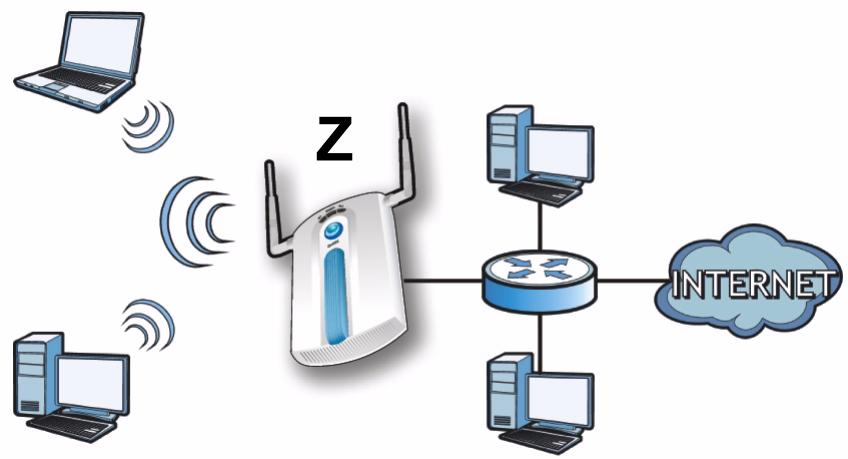

В кратком руководстве пользователя будет рассказано, как подключить и настроить NWA1100 (помеченный Z в приведенном ниже примере) для безопасного доступа беспроводных клиентов к проводной сети.

Обратитесь к полной версии руководства для получения дополнительной информации.

Вам может понадобиться ваша информация для доступа к сети Интернет.

В этом руководстве будет описано, как:

• Подключение оборудования.
  • Доступ к веб-конфигуратору.
• Конфигурирование NWA1100.
• Установка оборудования.
• Настроить подачу питания через Ethernet (при необходимости).

Подключение оборудования

1. При помощи кабеля Ethernet подключите порт ETHERNET к вашему компьютеру, чтобы получить возможность конфигурировать устройство.
2. Подключите питание к разъему POWER 12VDC, используя для этого входящий в комплект поставки сетевой адаптер.

После выполнения начальной настройки подключите порт ETHERNET вашего NWA1100 к разъему Ethernet, который имеет доступ к сети.

Светодиодные индикаторы

• При подключении питания индикатор SYS должен вначале мигать желтым светом, а затем постоянно светиться зеленым светом.
• Один из индикаторов на порте ETHERNET включается при правильном подключении и начинает мигать при передаче данных. Желтый индикатор светится при подключении на скорости 100 Мбс. Зеленый индикатор светится при подключении на скорости 10 Мбс.

Если не горит ни один из светодиодных индикаторов

ETHERNET, то проверьте подключение кабеля к порту.

Проверьте правильность установки сетевой карты в вашем компьютере.

Доступ к веб-конфигуратору

Используйте Internet Explorer версии 6.0 и выше или Netscape Navigator версии 7.0 и выше с активированным JavaScript и отключенной блокировкой всплывающих окон.

Установка IP-адреса вашего компьютера

Запишите текущие настройки IP вашего компьютера перед их изменением.

Вначале установите на вашем компьютере использование статического IP-адреса в пределах диапазона 192.168.1.3 - 192.168.1.254 с маской подсети 255.255.255.0. Это гарантирует, что ваш компьютер сможет соединяться с NWA1100. Информация о настройке IP-адреса вашего компьютера приведена в полной версии руководства пользователя.

Доступ к веб-конфигуратору

Даже, если вы можете подключить NWA1100 по беспроводной сети, для начальной настройки рекомендуется подключить ваш компьютер к порту ETHERNET.

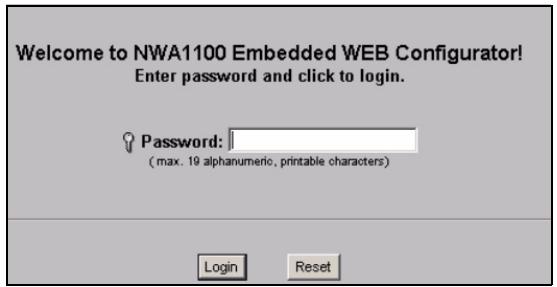

1. Запустите ваш веб-браузер. Введите 192.168.1.2 (IP- адрес NWA1100 по умолчанию) в строке адреса.

Если вы не можете войти в веб-конфигуратор, проверьте IP-адрес и маску подсети NWA1100 и компьютера. Они должны находиться в одной подсети.

1. Введите 1234 (пароль по умолчанию) в поле Password (Пароль) и щелкните на кнопке Login (Вход).

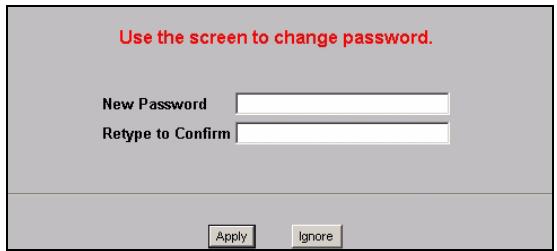

1. Измените пароль входа в систему, введя новый, и нажмите на Apply (Применить). Запишите новый пароль и храните его в надежном месте.

Если вы изменили пароль, а потом его забыли, то вам придется выполнить возврат NWA1100 к настройкам по умолчанию. О том, как использовать кнопку RESET (СБРОС) можно прочитать в полной версии руководства пользователя.

1. Появится окно STATUS (Состояние).

Настройка системных параметров

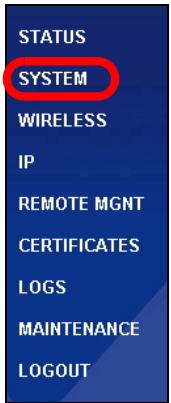

1. Щелкните на SYSTEM (СИСТЕМА) на панели навигации.

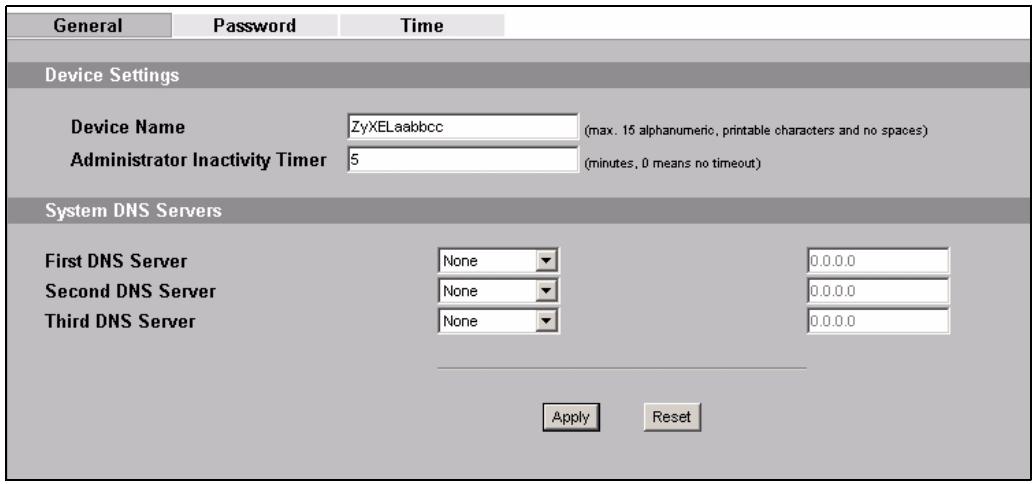

1. Появится окно SYSTEM (СИСТЕМА) > General (Общие).

System Name (Системное имя) используется для идентификации NWA1100 в вашей сети. Введите необходимое имя устройства, или оставьте предложенное по умолчанию.

DNS Server(s) (DNS сервер(ы)): Если ваш провайдер предоставил вам определенную настройку DNS (Система доменных имен), выберите User-Defined (Определяется пользователем) и введите предоставленное значение.

1. Нажмите Apply (Применить).

Настройка параметров беспроводной сети

1. Щелкните на WIRELESS (БЕСПРОВОДНАЯ СЕТЬ) на панели навигации. Появится окно Wireless Settings (Настройки беспроводной сети).

Для успешного соединения беспроводная станция и NWA1100 должны иметь одинаковые SSID, идентификатор канала и настройки шифрования.

Operation Mode (Режим работы): Убедитесь, что выбран режим АР (Точка доступа).

Wireless Mode (Режим беспроводной сети): Выберите стандарт беспроводной сети, который вы хотите использовать. Если вы не уверены в выборе, установите 802.11b+g.

Channel (канала): Выберите беспроводной канал, который вы хотите использовать для создания сети.

1. Нажмите Apply (Применить), чтобы сохранить настройки.

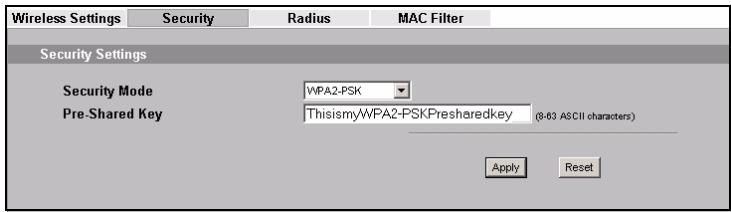

3. Щелкните на вкладке Security (Безопасность)

Здесь вы можете ввести настройки безопасности вашей беспроводной сети. Вносимые вами изменения в настройки должны соответствовать типу безопасности, выбранному в поле Security Mode (Режим безопасности). Выберите None (Нет), если вы не хотите использовать беспроводную безопасность.

В этом примере используется стандарт безопасности WPA2-PSK, в котором все беспроводные клиенты для подключения к сети должны использовать предварительно заданный ключ.

Убедитесь, что все ваши беспроводные клиенты поддерживают выбранный вами тип безопасности. Щелкните Apply (Применить) по окончании внесения изменений.

Если беспроводные клиенты не могут соединиться с сетью, убедитесь, что они используют одинаковые с NWA1100 настройки беспроводной безопасности.

Конфигурирование настроек IP

1. Вы должны установить на вашем NWA1100 IP-адрес с маской подсети вашей сети. Щелкните на IP на навигационной панели.

Выберите Get automatically from DHCP (Получать

автоматически от DHCP), если вы хотите, чтобы IP-адрес для вашего NWA1100 предоставлял DHCP-сервер вашей сети.

Если вы хотите использовать определенный IP, то выберите Use fixed IP address (Использовать фиксированный IP-адрес) и введите его вместе с маской подсети и IP-адресом шлюза.

Нажмите Apply (Применить). Теперь ваше NWA1100 использует новые настройки IP; вы не можете больше подключаться к NWA1100, используя IP- адрес по умолчанию.

Если вы изменяете IP-адрес NWA1100, следует использовать именно его для дальнейшего конфигурирования. Если вы выбираете Get automatically from DHCP (Получать автоматически от DHCP), проверьте назначение DHCP-сервером IP-адреса для NWA1100. Дополнительные сведения приведены в документации к серверу DHCP.

1. Если вы изменили IP-адрес вашего компьютера в пункте, то верните его к предыдущей настройке.
2. Измените настройки беспроводных станций так, чтобы они совпадали с NWA1100. Обратитесь к документации для вашего беспроводного адаптера.

Ваш NWA1100 теперь готово к подключению к модему или маршрутизатору. Вы можете сделать это прямо сейчас или после установки антенн и монтажа NWA1100.

Если NWA1100 не может подключиться к сети, убедитесь, что NWA1100 использует IP-адрес с той же маской подсети, что и у модема / маршрутизатора.

Установка оборудования

Подключение антенн

1. Закручивайте антенны по часовой стрелке в разъемы по бокам NWA1100. Антенны должны располагаться вертикально и параллельно друг одругу.

Убедитесь, что они закреплены надежно.

Лучше всего устанавливать точку доступа в центре зоны, в которой необходимо обеспечить покрытие беспроводной сети. Для достижения наилучшей производительности установите NWA1100 повыше, в свободном от возможных помех месте.

Незакрепленное положение

Положите NWA1100 на плоскую горизонтальную поверхность (например, стол или полку), достаточно прочную для веса NWA1100 вместе с соединительными проводами.

Крепление на стену

Для того, чтобы прикрепить NWA1100 к стене, выполните следующие операции.

1. Ввинтите в стену два шурупа (не поставляются) на расстоянии 60 мм друг от друга (см. схему в шаге 3). Используйте шурупы с шириной головки 6мм \~ 8мм. Не вкручивайте шурупы до упора, оставьте промежуток между головкой шурупа и стеной.

Этот промежуток должен быть достаточным для того, чтобы шурупы вошли в разъемы на корпусе, а соединительные провода проходили сзади NWA1100.

Проверьте надежность крепления шурупов в стене и их способность выдержать вес NWA1100 вместе с соединительными проводами.

Пропустите соединительные кабели сзади NWA1100 как показано на иллюстрации ниже.

ЛИБО:

Пропустите соединительные кабели вверх и проложите их вдоль потолка.

1. Совместите отверстия на задней части NWA1100 с шурупами в стене. Подвесьте NWA1100 на шурупах.

Настроить подачу питания через Ethernet (при необходимости)

Питание через Ethernet (PoE) - это возможность обеспечения вашего NWA1100 питанием через 8-жильный кабель CAT 5 Ethernet, при использовании которого нет необходимости в источнике питания.

Для подведения питания к кабелю Ethernet вам также понадобится инжектор PoE (не поставляется). Эта функция позволяет упростить размещение вашего NWA1100.

На нижеприведенной иллюстрации: Z - это ваше NWA1100, A - это кабель CAT 5 Ethernet, B - это инжектор PoE и C - это сетевой кабель питания.

