NWA1100, NWA1100-N, NWA1121NI, NWA1123-NI - Punto di accesso wireless ZYXEL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Punto di accesso senza fili
Marca	ZYXEL
Modelli	NWA1100, NWA1100-N, NWA1121NI, NWA1123-NI
Alimentazione	Adattatore 12 VCC o Power over Ethernet (PoE)
Standard wireless	802.11b/g
Frequenza	2,4 GHz
Velocità massima	Fino a 54 Mbps (802.11g)
Porte	1 porta Ethernet 10/100 Mbps
Antenne	2 antenne rimovibili (connettori RP-SMA)
Sicurezza wireless	WEP, WPA, WPA2-PSK
Numero massimo di client	32
Gestione	Interfaccia Web (HTTP/HTTPS)
Password predefinita	1234
Indirizzo IP predefinito	192.168.1.2
Indicatori LED	SYS (verde/ambra), Ethernet (velocità e attività)
Montaggio	Su scrivania o a parete (viti non fornite)
Alimentazione PoE	Sì (tramite injector o switch PoE)
Ripristino	Pulsante Reset (ripristina le impostazioni di fabbrica)

Domande frequenti - NWA1100, NWA1100-N, NWA1121NI, NWA1123-NI ZYXEL

Come ripristinare il punto di accesso alle impostazioni di fabbrica?

Utilizzare il pulsante Reset sul retro del dispositivo. Tenerlo premuto per almeno 10 secondi fino a quando il LED SYS lampeggia. Le impostazioni di fabbrica verranno ripristinate, incluso l'indirizzo IP 192.168.1.2 e la password 1234.

Qual è l'indirizzo IP predefinito del NWA1100?

L'indirizzo IP predefinito è 192.168.1.2 con subnet mask 255.255.255.0. Se si attiva il DHCP, l'indirizzo verrà assegnato automaticamente.

Come accedere all'interfaccia di configurazione?

Collegare il computer alla porta Ethernet del punto di accesso. Impostare il computer su un IP statico nell'intervallo 192.168.1.3 - 192.168.1.254. Aprire un browser e digitare http://192.168.1.2. Utilizzare la password 1234 (predefinita).

Il punto di accesso può essere alimentato tramite PoE?

Sì, il NWA1100 supporta l'alimentazione tramite Ethernet (PoE). Utilizzare un injector PoE o uno switch PoE compatibile. Collegare il cavo Ethernet alla porta ETHERNET del dispositivo.

Come cambiare la password di amministratore?

Dopo aver effettuato l'accesso all'interfaccia Web, andare su System (Sistema) e modificare la password nella sezione appropriata. Fare clic su Apply (Applica). Conservare la nuova password in un luogo sicuro.

Quali tipi di sicurezza wireless sono supportati?

Il punto di accesso supporta WEP, WPA e WPA2-PSK. Per una sicurezza ottimale, utilizzare WPA2-PSK con una chiave complessa. Tutti i client devono utilizzare le stesse impostazioni di sicurezza.

Cosa fare se il LED SYS non si accende?

Verificare che l'adattatore di alimentazione sia correttamente collegato e che la presa funzioni. Se si utilizza il PoE, assicurarsi che l'injector o lo switch PoE sia alimentato. Se il problema persiste, il dispositivo potrebbe essere difettoso.

Come montare il punto di accesso a parete?

Utilizzare due viti di diametro 6-8 mm distanziate di 60 mm. Lasciare uno spazio tra la testa della vite e la parete. Appendere il punto di accesso tramite le tacche sul retro. Far passare i cavi dal basso o dall'alto.

Perché il mio computer non riesce a connettersi?

Verificare che il computer utilizzi lo stesso indirizzo IP di sottorete del punto di accesso (predefinito 192.168.1.x). Assicurarsi che SSID e impostazioni di sicurezza siano identici. Provare a connettersi con un cavo Ethernet per test.

Come configurare il punto di accesso per ottenere un IP automaticamente?

Accedere all'interfaccia Web, andare su IP e selezionare Get automatically from DHCP (Ottieni automaticamente da DHCP). Applicare. Il dispositivo si riavvierà. Verificare l'indirizzo IP assegnato sul server DHCP.

MANUALE UTENTE NWA1100, NWA1100-N, NWA1121NI, NWA1123-NI ZYXEL

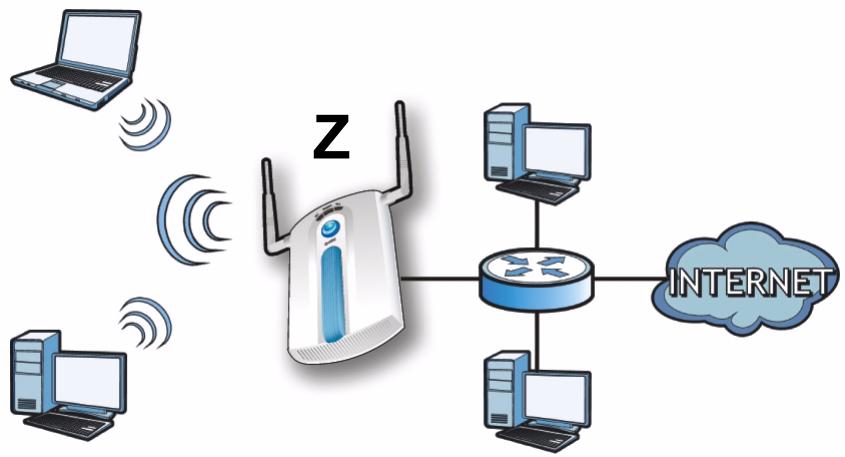

La presente guida introduttiva fornisce informazioni sull'impostazione e la configurazione di NWA1100 (contrassegnato Z nell'esempio sotto) per consentire ai clienti wireless di accedere in modo sicuro alla rete cablata. Consultare la propria Guida utente per ulteriori informazioni.

È possibile che occorra reperire le informazioni sul proprio accesso a Internet.

Per configurare la rete wireless è necessario:

• Collegamento dell'hardware.
- Accedere allo strumento di configurazione Web.
- Configurare NWA1100.
• Installazione dell'hardware.
- Configurazione di Power over Ethernet (opzionale).

Collegamento dell'hardware

1. Per mezzo del cavo Ethernet grigio, collegare la porta ETHERNET ad un computer per la configurazione iniziale.
2. Collegare la porta POWER 12VDC a una sorgente di alimentazione utilizzando esclusivamente l'alimentatore fornito in dotazione.

Collegare la porta ETHERNET di NWA1100 a un jack Ethernet con accesso alla rete dopo aver completato la configurazione iniziale.

LED

• Quando l'alimentazione è collegata, il LED SYS lampeggia di colore arancione e resta acceso di colore verde.
• Uno dei LED sulla porta ETHERNET di accende se la porta è correntemente collegata, lampeggiando quando c'è traffico dati. La luce arancione si accende se la connessione è a 100 Mbps. La luce verde si accende se la connessione è a 10 Mbps.

Se nessuno dei LED accanto alla porta ETHERNET si accende, controllare i collegamenti dei cavi alle porte. Verificare che la scheda di rete del computer sia funzionante correttamente.

Accedere allo strumento di configurazione Web

Utilizzare Internet Explorer 6.0 o versione successiva oppure Netscape Navigator 7.0 o versione successiva con JavaScript abilitato e bloccaggio dei pop-up disabilitato.

Impostare l'indirizzo IP del computer

Annotare le impostazioni IP correnti del computer prima di cambiarle.

Configurare dapprima il computer a utilizzare un indirizzo IP statico nell'intervallo 192.168.1.3 - 192.168.1.254 con una subnet mask uguale a 255.255.255.0. In questo modo si garantisce che il computer possa comunicare con NWA1100. Vedere la Guida dell'utente per informazioni sulla configurazione delle impostazioni IP del computer.

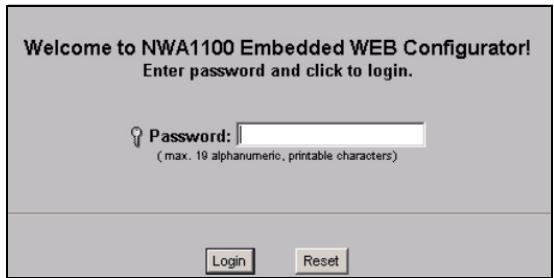

Eseguire il login nello strumento di configurazione Web

sebbene sia possibile eseguire il collegamento a NWA1100 in modalità wireless, si consiglia di collegare il computer alla porta ETHERNET per la configurazione iniziale.

1. Avviare il browser. Immettere 192.168.1.2 (l'indirizzo IP predefinito di NWA1100) nella barra dell'indirizzo.

Se non è possibile accedere allo strumento di configurazione Web, verificare che gli indirizzi IP e le subnet mask di NWA1100 e del computer siano nel medesimo intervallo di indirizzi IP.

1. Immettere 1234 (la password predefinita) nel campo Password e scegliere Login (accedi).

2. Cambiare la password di accesso immettendo una nuova password e facendo clic su Appy (applica). Registrare la nuova password e conservarla in un luogo sicuro.

Se la password viene cambiata e la si dimentica, sarà necessario resettare NWA1100. Fare riferimento alla Guida utente per informazioni sull'uso del pulsante RESET.

1. Viene visualizzata la schermata STATUS (stato).

Configura le impostazioni del sistema

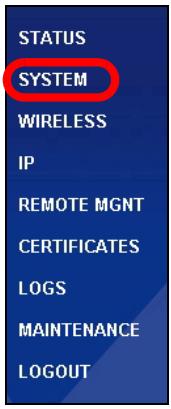

1. Fare clic su SYSTEM (SISTEMA) nel pannello di navigazione.

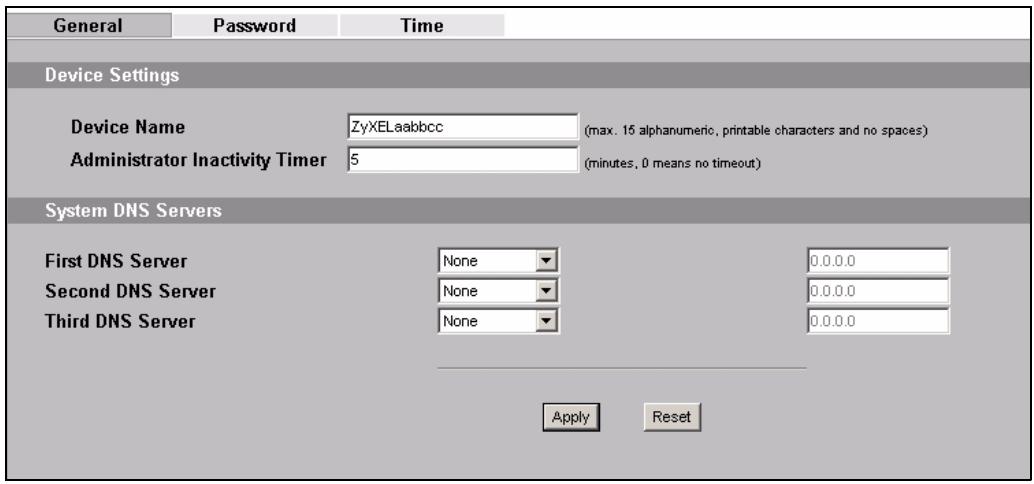

1. Appare la schermata SYSTEM (SISTEMA) > Genera (Generale).

System Name (nome sistema) consente di identificare NWA1100 sulla rete. Scegliere un nome distintivo o lasciare quello predefinito.

DNS Server(s) (Server DNS): se l'ISP fornisce impostazioni DNS (Domain Name System) specifiche, scegliere User-Defined (definite dall'utente) ed immettere qui tali impostazioni.

1. Fare clic su Apply (Applica).

Configura impostazioni Wireless

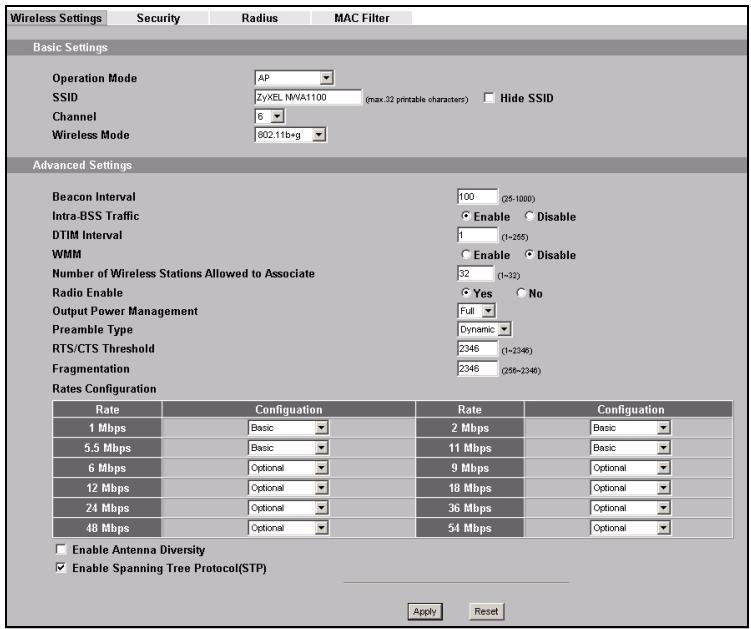

1. Fare clic su WIRELESS (WIRELESS) nel pannello di navigazione. Viene visualizzata la schermata Wireless Settings (impostazioni wireless).

Le stazioni wireless e NWA1100 devono utilizzare lo stesso SSID, ID di canale e impostazione di crittografia per consentire la comunicazione wireless.

Operation Mode (Modalità operativa): verificare che sia selezionata la modalità Access Point.

Wireless Mode (Modalità wireless): selezionare lo standard wireless da utilizzare per la rete. Se non si è certi di cosa scegliere, selezionare 802.11b+g.

Channel (canale): scegliere il canale wireless che si desidera utilizzare per la rete.

1. Fare clic su Apply (Applica) per salvare le impostazioni.

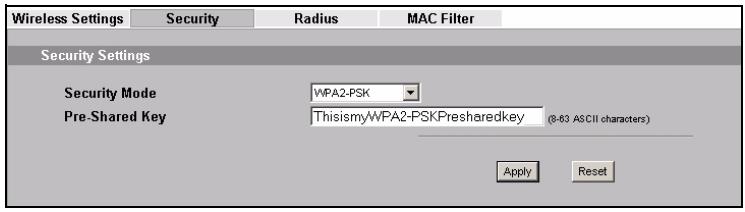

3. Fare clic sulla scheda Security (Sicurezza).

In questo campo è possibile immettere le impostazioni di sicurezza della rete wireless. I campi compilati variano a seconda del tipo di sicurezza selezionata nel campo Security Mode (Modalità di sicurezza).

Selezionare None (Nessuno) se non si desidera utilizzare la sicurezza wireless.

Questo esempio utilizza la sicurezza WPA2-PSK, nella quale tutti i clienti wireless devono utilizzare la stessa chiave pre-shared per unirsi alla rete.

Verificare che tutti i client wireless supportino il tipo di sicurezza impostata. Fare clic su Apply (Applica) una volta terminato.

Se i client wireless non possono comunicare con la rete, verificare che i client e NWA1100 utilizzino le stesse impostazioni di sicurezza wireless.

Configura impostazioni IP

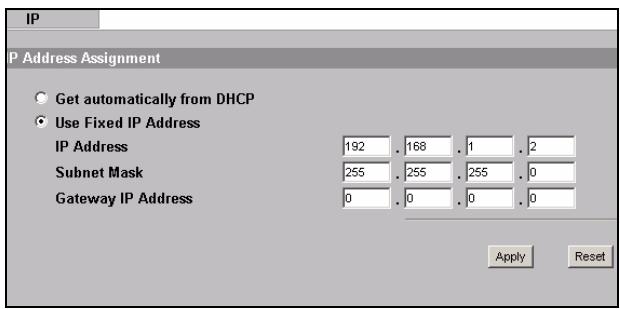

1. È necessario impostare l'indirizzo IP di NWA1100 per essere nella stessa subnet della rete. Fare clic su IP nel pannello di navigazione.

Selezionare Get automatically from DHCP (ottieni automaticamente da DHCP) per consentire a un server DHCP presente in rete di assegnare un indirizzo IP a NWA1100.

Se si dispone di un indirizzo IP specifico da utilizzare, selezionare Use fixed IP address (utilizza indirizzo IP fisso) e specificarlo unitamente al subnet mask e all'indirizzo IP gateway.

Fare clic su Apply (applica) NWA1100 ora utilizza le nuove impostazioni IP. Non sarà più possibile connettersi a NWA1100 utilizzando l'indirizzo IP predefinito.

Se si cambia l'indirizzo IP di NWA1100, è necessario utilizzare il nuovo indirizzo IP quando si desidera accedere allo strumento di configurazione Web. Selezionando Get automatically from DHCP (ottieni automaticamente da DHCP), controllare il server DHCP per determinare l'indirizzo IP assegnato a NWA1100. Per ulteriori informazioni vedere la documentazione del server DHCP.

1. Se si cambia l'indirizzo IP del computer, tornare alla sua impostazione precedente.
2. Modificare i parametri wireless nelle stazioni wireless per farle corrispondere a quelle di NWA1100. Fare riferimento alla documentazione dell'adattatore wireless.

NWA1100 è ora pronto a connettersi allo switch o al router. Questa operazione può essere eseguita subito, dopo aver collegato le antenne e montato NWA1100.

Se NWA1100 non può comunicare con la rete, verificare che NWA1100 stia utilizzando un indirizzo IP sulla stessa subnet dello switch / router.

Installazione dell'hardware

Collegamento delle antenne

Seguire le istruzioni presentate di seguito per eseguire il collegamento alle antenne in dotazione.

1. Individuare le prese delle antenne presso i lati di NWA1100.
2. Individuare le prese delle antenne presso i lati di NWA1100. Le antenne devono essere perpendicolari al suolo e parallele una con l'altra.

assicurarsi che le antenne siano accuratamente serrate sulle apposite prese.

Montaggio dell'hardware

In generale, la posizione migliore per il punto di accesso è al centro dell'area di copertura wireless. Per prestazioni ottimali, montare il dispositivo NWA1100 in posizione soprelevata, senza ostacoli. Per prestazioni ottimali, montare il dispositivo NWA1100 in posizione soprelevata, senza ostacoli.

Posizione libera

Posizionare il dispositivo NWA1100 su una superficie piana e stabile (una scrivania o una mensola), forte abbastanza da sostenere il peso del dispositivo con i cavi di connessione.

Montaggio a muro

Seguire i seguenti punti per applicare NWA1100 ad una parete.

1. Individuare una posizione elevata sul muro che sia esente da ostacoli.
2. Inserire due viti (non in dotazione) nella parete a 60 mm si distanza. È possibile utilizzare lo schema al termine della presente guida per facilitare il contrassegno dei fori delle viti. Usare viti con testa da 6mm \~ 8mm. Non serrare le viti fino in fondo nella parete. Lasciare un piccolo spazio tra la testa della vite e il muro. Lo spazio deve essere abbastanza grande da consentire alle teste delle viti di scorrere nelle apposite fessure e ai cavi di connessione di scorrere lungo la parte posteriore di NWA1100.

assicurarsi che le viti siano saldamente fissate alla parete e che siano abbastanza robuste per sostenere il peso di NWA1100 con i cavi di collegamento.

3. Regolare i cavi.

Far scorrere i cavi di collegamento lungo la parte posteriore di NWA1100 come mostrato nella figura seguente.

oppure

far scorrere i cavi di collegamento verso l'alto e lungo il bordo della parte superiore.

1. Allineare i fori presso la parte posteriore di NWA1100 con le viti sulla parete. Appendere NWA1100 sulle viti.

Configurazione di Power over Ethernet (opzionale)

Power over Ethernet (PoE) consente di fornire elettricità a NWA1100 per mezzo di un cavo Ethernet CAT 5 a 8 poli, eliminando la necessità di disporre di una sorgente di alimentazione nelle vicinanze.

Un iniettore o un dispositivo PoE (B) (non in dotazione) è necessario per fornire corrente (C) al cavo Ethernet (A). Questa funzionalità consente una maggiore flessibilità per il posizionamento del dispositivo NWA1100 (Z).

