Produkttyp	Drahtloser Zugangspunkt
Marke	ZYXEL
Modelle	NWA1100, NWA1100-N, NWA1121NI, NWA1123-NI
Stromversorgung	12 VDC-Adapter oder Power over Ethernet (PoE)
WLAN-Standards	802.11b/g
Frequenz	2,4 GHz
Maximale Datenrate	Bis zu 54 Mbit/s (802.11g)
Anschlüsse	1 Ethernet-Port 10/100 Mbit/s
Antennen	2 abnehmbare Antennen (RP-SMA-Stecker)
WLAN-Sicherheit	WEP, WPA, WPA2-PSK
Maximale Anzahl Clients	32
Verwaltung	Weboberfläche (HTTP/HTTPS)
Standardpasswort	1234
Standard-IP-Adresse	192.168.1.2
LED-Anzeigen	SYS (grün/gelb), Ethernet (Geschwindigkeit und Aktivität)
Montage	Tisch- oder Wandmontage (Schrauben nicht im Lieferumfang)
PoE-Stromversorgung	Ja (über PoE-Injektor oder PoE-Switch)
Zurücksetzen	Reset-Taste (stellt Werkseinstellungen wieder her)

Häufig gestellte Fragen - NWA1100, NWA1100-N, NWA1121NI, NWA1123-NI ZYXEL

Wie setze ich den Zugangspunkt auf die Werkseinstellungen zurück?

Verwenden Sie die Reset-Taste auf der Rückseite des Geräts. Halten Sie sie mindestens 10 Sekunden lang gedrückt, bis die SYS-LED blinkt. Die Werkseinstellungen werden wiederhergestellt, einschließlich der IP-Adresse 192.168.1.2 und des Passworts 1234.

Was ist die Standard-IP-Adresse des NWA1100?

Die Standard-IP-Adresse ist 192.168.1.2 mit einer Subnetzmaske von 255.255.255.0. Wenn Sie DHCP aktivieren, wird die Adresse automatisch zugewiesen.

Wie greife ich auf die Konfigurationsoberfläche zu?

Verbinden Sie Ihren Computer mit dem Ethernet-Port des Zugangspunkts. Stellen Sie Ihren Computer auf eine statische IP im Bereich 192.168.1.3 bis 192.168.1.254 ein. Öffnen Sie einen Browser und geben Sie http://192.168.1.2 ein. Verwenden Sie das Passwort 1234 (Standard).

Kann der Zugangspunkt über PoE mit Strom versorgt werden?

Ja, der NWA1100 unterstützt Power over Ethernet (PoE). Verwenden Sie einen PoE-Injektor oder einen kompatiblen PoE-Switch. Schließen Sie das Ethernet-Kabel an den ETHERNET-Port des Geräts an.

Wie ändere ich das Administrator-Passwort?

Nachdem Sie sich in der Weboberfläche angemeldet haben, gehen Sie zu System und ändern Sie das Passwort im entsprechenden Bereich. Klicken Sie auf Apply (Übernehmen). Bewahren Sie das neue Passwort sicher auf.

Welche WLAN-Sicherheitstypen werden unterstützt?

Der Zugangspunkt unterstützt WEP, WPA und WPA2-PSK. Für optimale Sicherheit verwenden Sie WPA2-PSK mit einem komplexen Schlüssel. Alle Clients müssen dieselben Sicherheitseinstellungen verwenden.

Was tun, wenn die SYS-LED nicht leuchtet?

Überprüfen Sie, ob das Netzteil richtig angeschlossen ist und die Steckdose funktioniert. Wenn Sie PoE verwenden, stellen Sie sicher, dass der PoE-Injektor oder -Switch eingeschaltet ist. Wenn das Problem weiterhin besteht, könnte das Gerät defekt sein.

Wie montiere ich den Zugangspunkt an der Wand?

Verwenden Sie zwei Schrauben mit 6 bis 8 mm Durchmesser im Abstand von 60 mm. Lassen Sie einen Spalt zwischen Schraubenkopf und Wand. Hängen Sie den Zugangspunkt mit den Aussparungen auf der Rückseite ein. Führen Sie die Kabel von unten oder oben.

Warum kann sich mein Computer nicht verbinden?

Überprüfen Sie, ob der Computer dieselbe Subnetz-IP-Adresse wie der Zugangspunkt verwendet (Standard 192.168.1.x). Stellen Sie sicher, dass SSID und Sicherheitseinstellungen identisch sind. Versuchen Sie, sich mit einem Ethernet-Kabel zu verbinden, um zu testen.

Wie konfiguriere ich den Zugangspunkt, um automatisch eine IP zu beziehen?

Melden Sie sich an der Weboberfläche an, gehen Sie zu IP und wählen Sie Get automatically from DHCP (Automatisch von DHCP beziehen). Übernehmen Sie die Einstellungen. Das Gerät wird neu gestartet. Überprüfen Sie die zugewiesene IP-Adresse auf Ihrem DHCP-Server.

BEDIENUNGSANLEITUNG NWA1100, NWA1100-N, NWA1121NI, NWA1123-NI ZYXEL

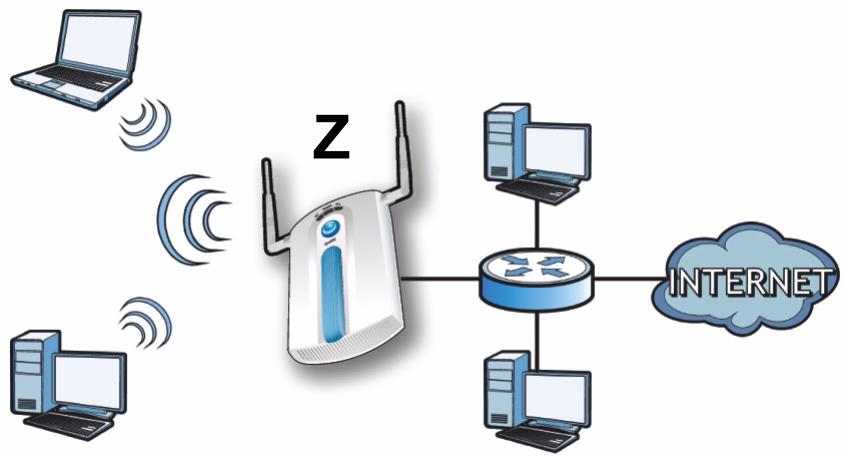

In dieser Kurzanleitung erfahren Sie, wie das NWA-1100 (im Beispiel unten mit einem Z gekennzeichnet) installiert und konfiguriert wird, damit Wireless-Clients sicher auf Ihr kabelgebundenes Netzwerk zugreifen können. Weitere Informationen finden Sie im Benutzerhandbuch.

Halten Sie die Daten für Ihren Internetzugang bereit.

Um das Drahtlosnetzwerk einzurichten, müssen Sie:

• Anschließen der Hardware.
• Zugreifen auf den Web-Konfigurator.
• Konfigurieren des NWA-1100s.
  • Installieren der Hardware.

• Power-over-Ethernet (PoE) Einrichten (Optional).

Anschließen der Hardware

1. Verbinden Sie für die Erstkonfiguration den ETHERNET-Anschluss mit dem grauen Ethernet-Kabel mit dem Computer.
2. Verbinden Sie die 12VDC-Netzanschlussbuchse POWER des Geräts mit dem mitgelieferten Netzadapter mit dem Stromnetz.

Nachdem Sie die Erstkonfiguration durchgeführt haben, verbinden Sie den ETHERNET-Anschluss des NWA-1100s mit einem Ethernetanschluss mit Netzwerkverbindung.

LED-Anzeigen

• Die LED-Anzeige SYS blinkt zunächst gelb und beginnt grün zu leuchten, sobald das Gerät mit Strom versorgt wird.
• Eine der LEDs am ETHERNET-Port beginnt zu leuchten, wenn der Anschluss richtig verbunden ist. Bei Datenverkehr blinkt sie. Die gelbe LED leuchtet, bei einer 100-Mbps-Verbindung. Die grüne LED leuchtet, bei einer 10-Mbps-Verbindung.

Wenn keine der LEDs am ETHERNET-Port leuchtet, prüfen Sie die Kabelverbindungen am Anschluss. Stellen Sie sicher, dass die Netzwerkkarte des Computers installiert ist und einwandfrei funktioniert.

Zugreifen auf den Web-Konfigurator

Verwenden Sie den Internet Explorer 6.0 oder den Netscape Navigator 7.0 und neuere Versionen davon mit aktiviertem JavaScript und aktivierter Pop-up-Funktion.

Einrichten der IP-Adresse des Computers

Notieren Sie sich die aktuellen IP-Einstellungen des Computers, bevor Sie sie ändern.

Richten Sie den Computer zunächst so ein, dass er eine statische Adresse im Bereich 192.168.1.3 bis 192.168.1.254 mit der Subnetz-Maske 255.255.255.0 verwendet. Nur auf diese Weise kann Ihr Computer mit dem NWA-1100 kommunizieren. Informationen zum Einrichten der IP-Adresse des Computers finden Sie im Benutzerhandbuch.

Anmelden beim Web-Konfigurator

Auch wenn Sie eine drahtlose Verbindung zum NWA-1100 herstellen können, wird empfohlen, das Gerät für die Erstkonfiguration über den ETHERNET-Anschluss an den Computer anzuschließen.

1. Starten Sie Ihren Webbrowser. Geben Sie als Adresse 192.168.1.2 (die Standard-IP- Adresse des NWA-1100s) ein.

Wenn Sie nicht auf den Web-Konfigurator zugreifen können, prüfen Sie, ob die IP-Adressen und Subnetz-Masken des NWA-1100s und des Computers im selben IP-Adressbereich liegen.

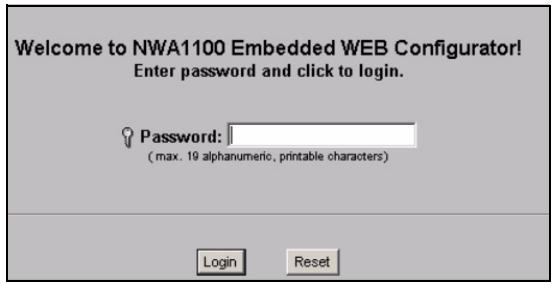

1. Geben Sie 1234 (das Standardkennwort) in das Feld Password (Kennwort) ein, und klicken Sie auf Login (Anmelden).

2. Ändern Sie das Kennwort, indem Sie ein neues Kennwort eingeben und auf Apply (Übernehmen) klicken. Notieren Sie sich das neue Kennwort und bewahren Sie die Notiz an einem sicheren Ort auf.

Wenn Sie das neue Kennwort vergessen haben, muss das NWA-1100 zurückgesetzt werden. Lesen Sie im Benutzerhandbuch nach, wie die RESET-Taste verwendet wird.

1. Die Startseite (STATUS) erscheint.

Konfigurieren des NWA-1100s

Konfigurieren der Systemeinstellungen

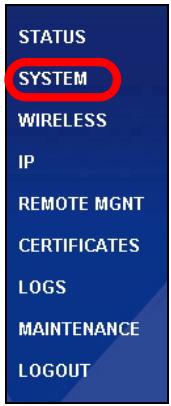

1. Klicken Sie in der Navigationsleiste auf SYSTEM.

1. Das Fenster SYSTEM > General (System > Allgemein) erscheint.

Der System Name (Systemname) identifiziert das NWA-1100 in Ihrem Netzwerk. Wählen Sie einen Namen oder belassen Sie diesen als Standard.

DNS Server(s) (DNS-Server): Wenn Ihnen Ihr Internetdienstanbieter bestimmte DNS-Einstellungen (Domain Name System) vorgegeben hat, wählen Sie die Option User-Defined (Benutzerdefiniert), und geben Sie sie hier ein.

1. Klicken Sie auf Apply (Übernehmen).

Konfigurieren der Drahtloseinstellungen

1. Klicken Sie in der Navigationsleiste auf WIRELESS (Drahtlos). Das Fenster Wireless Settings (Drahtloseinstellungen) wird angezeigt.

Die Drahtlosstationen und das NWA-1100 müssen für die Drahtloskommunikation dieselbe SSID, dieselbe Kanal-ID und dieselben Verschlüsselungseinstellungen verwenden.

Operation Mode (Betriebsmodus): Wählen Sie als Betriebsmodus die Option Access Point.

Wireless Mode (Drahtlosmodus): Legen Sie den Drahtlosstandard fest, mit dem das Netzwerk arbeiten soll. Wenn Sie unsicher sind, wählen Sie 802.11b+g.

Channel (Kanal wählen): Wählen Sie den Drahtloskanal, den Ihr Netzwerk verwenden soll.

1. Klicken Sie auf Apply (Übernehmen), um die Einstellungen zu speichern.

2. Klicken Sie auf die Registerkarte Security (Sicherheit).

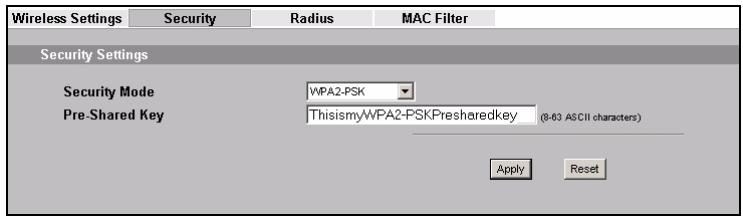

1. Hier können Sie die Sicherheitseinstellungen für Ihr Drahtlosnetzwerk eingeben. Je nachdem, welchen Sicherheitstyp Sie im Feld Security Mode (Sicherheitsmodus) wählen, werden andere Felder angezeigt. Wählen Sie None (Keine), wenn Sie keinen Sicherheitsmodus verwenden möchten.

In diesem Beispiel wird der Sicherheitsmodus WPA2-PSK verwendet. Damit die Wireless-Clients auf das Netzwerk zugreifen können, müssen sie denselben PSK-Schlüssel verwenden.

Stellen Sie sicher, dass alle Wireless-Clients den gewählten Sicherheitstyp unterstützen. Klicken Sie abschließend auf Apply (Übernehmen).

1. Klicken Sie in der Navigationsleiste auf IP.

Wenn Sie eine IP-Adresse haben, wählen Sie die Option Use fixed IP address (Feste IP-Adresse verwenden) und geben Sie sie zusammen mit der Subnetz-Maske und der Gateway-IP-Adresse ein. Anderenfalls wählen Sie Get automatically from DHCP (Automatisch vom DHCP laden). Klicken Sie auf Apply (Übernehmen).

Wenn die Wireless-Clients nicht mit dem Netzwerk kommunizieren können, stellen Sie sicher, dass die Clients und das NWA-1100 dieselben Sicherheitseinstellungen verwenden.

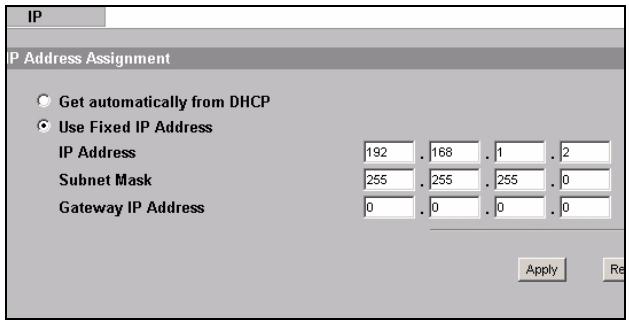

Konfigurieren der IP-Einstellungen

1. Wählen Sie die IP-Adresse des NWA-1100s so, dass sie im selben Subnetz liegt wie das Netzwerk. Klicken Sie in der Navigationsleiste auf IP.

Wenn Sie möchten, dass ein DHCP-Server des Netzwerks dem NWA-1100 eine IP-Adresse zuweist, wählen Sie Get automatically from DHCP (Automatisch vom DHCP beziehen).

Wenn Sie eine bestimmte IP-Adresse haben, wählen Sie die Option Use fixed IP address (Feste IP-Adresse verwenden) und geben Sie sie zusammen mit der Subnetz-Maske und der Gateway-IP-Adresse ein.

Klicken Sie auf Apply (Übernehmen). Das NWA-1100 verwendet nun die neuen IP-Einstellungen. Es ist nicht mehr möglich, mit dem NWA-1100 eine Verbindung mit der Standard-IP-Adresse herzustellen.

Wenn Sie die IP-Adresse des NWA-1100s ändern, müssen Sie beim nächsten Zugriff auf den Web-Konfigurator die neue IP-Adresse verwenden. Wenn Sie Get automatically from DHCP (Automatisch vom DHCP beziehen) wählen, müssen Sie beim DHCP-Server nachsehen, welche IP-Adresse er dem NWA-1100 zuweist. Weitere Informationen dazu finden Sie in der Dokumentation des DHCP-Servers.

1. Wenn Sie die IP-Adresse des Computers geändert haben, werden die ursprünglichen Einstellungen wiederhergestellt.
2. Ändern Sie die Drahtlosparameter der Drahtlosstationen, damit diese mit denen des NWA-1100s übereinstimmen. Lesen Sie dazu die Dokumentation des Drahtlosadapters.

Das NWA-1100 kann jetzt eine Verbindung zu Ihrem Switch oder Router herstellen. Das können Sie bereits jetzt tun oder wenn Sie die Antennen angebracht und das NWA-1100 installiert haben.

Wenn das NWA-1100 nicht mit dem Netzwerk kommunizieren kann, stellen Sie sicher, dass das NWA-1100 eine IP-Adresse verwendet, die sich im selben Subnetz wie der Switch/Router befindet.

Installieren der Hardware

Anschließen der Antennen

Führen Sie die nachfolgend beschriebenen Schritte aus, um die mitgelieferten Antennen anzuschließen.

1. Die Antennenanschlüsse befinden sich an beiden Seiten des NWA-1100s.
2. Schrauben Sie die Antennen im Uhrzeigersinn in die Antennenanschlüsse. Die Antennen müssen senkrecht zum Boden und parallel zueinander stehen.

Stellen Sie sicher, dass die Antennen fest in die Anschlüsse eingeschraubt sind.

Aufstellen/Montieren der Hardware

Im Allgemeinen ist die Mitte des Bereichs, der für die Drahtlosverbindungen vorgesehen ist, die günstigste Position für den Access Point. Eine bessere Leistungsfähigkeit kann erreicht werden, wenn Sie das NWA-1100 in der Höhe montieren und die Datenübertragung durch keine Hindernisse gestört wird.

Frei stehend

Stellen Sie das NWA-1100 auf eine flache, ebene Unterlage (auf einen Tisch oder in ein Regal), die das NWA-1100 mit den Anschlusskabeln tragen kann.

An einer Wand montiert

Führen Sie die nachfolgenden Schritte aus, um das NWA-1100 an einer Wand zu montieren.

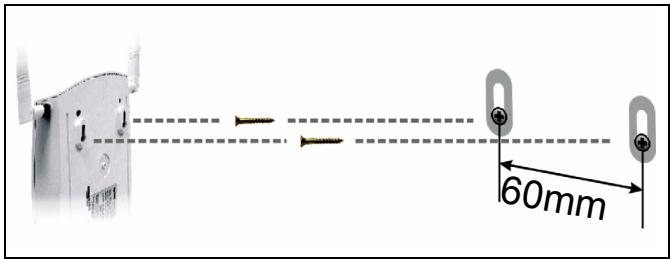

1. Schrauben Sie zwei Schrauben (nicht mitgeliefert) in einem Abstand von 60 mm in die Wand. Sie können die Zeichnung am Ende dieses Handbuchs verwenden, damit die Schraublöcher den richtigen Abstand haben. Verwenden Sie Schrauben mit 6 - 8 mm breiten Köpfen (0,24 - 0,31"). Schrauben Sie die Schrauben nicht vollständig in die Wand. Lassen Sie einen kleinen Abstand zwischen Schraubenkopf und Wand. Der Abstand muss so groß sein, dass Sie das NWA-1100, dessen Schraublöcher sich an der Rückseite befinden, in den Schraubköpfen einhängen können.

Stellen Sie sicher, dass die Schrauben fest in der Wand eingeschraubt und stark genug sind, um das Gewicht des NWA-1100s mit den Anschlusskabeln zu tragen.

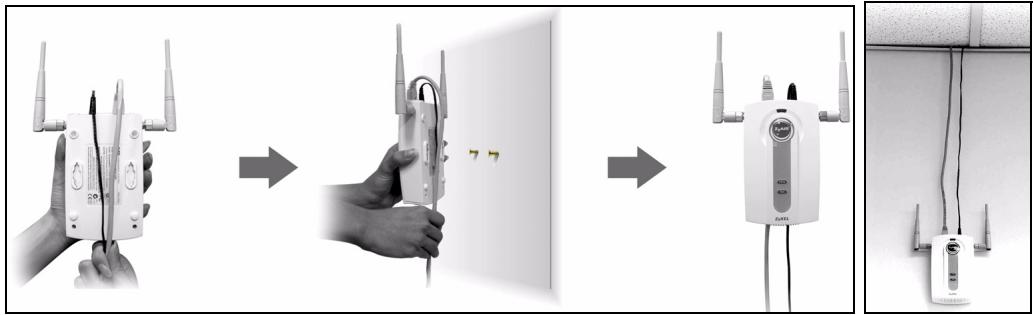

2. Richten Sie die Kabel.

Führen Sie die Anschlusskabel entlang der Rückseite des NWA-1100s (siehe Abbildung).

ODER:

Führen Sie die Anschlusskabel nach oben entlang der Decke.

1. Richten Sie die Montagelöcher an der Rückseite des NWA-1100s an den Schrauben in der Wand aus. Hängen Sie das NWA-1100 in die Schrauben ein.

Power-over-Ethernet (PoE) Einrichten (Optional)

Power over Ethernet (PoE) ist die Fähigkeit, das NWA-1100 über ein 8-poliges CAT 5 Ethernet-Kabel mit Strom zu versorgen, sodass keine zusätzliche Stromquelle benötigt wird.

Um das Ethernet-Kabel (A) mit Strom (C) zu versorgen, wird zudem ein Einspeise- oder PoE-Gerät (B) (nicht im Lieferumfang enthalten) benötigt. Dieses Leistungsmerkmal erhöht die Flexibilität in der Positionswahl des NWA-1100s (Z).

