РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H77MA-G43 MSI

Компания MSI предпринимает активные действия по защите окружающей среды, поэтому напоминаем вам, что.... В соответствии с директивой Европейского Союза (ЕС) по предотвращению загрязнения окружающей среды использованным электрическим и электронным оборудованием (директива WEEE 2002/96/EC), вступающей в силу 13 августа 2005 года, изделия, относящиеся к электрическому и электронному оборудованию, не могут рассматриваться как бытовой мусор, поэтому производители вышеперечисленного электронного оборудования обязаны принимать его для переработки по окончании срока службы. MSI обязуется соблюдать требования по приему продукции, проданной под маркой MSI на территории EC, в переработку по окончании срока службы. Вы можете вернуть эти изделия в специализированные пункты приема.

Preface Technical Supportiii Preface Français Fr-1 SpécificationsFr-2 Guide Rapide Des ConnecteursFr-4 Guide rapide du panneau arrièreFr-6 Trous Taraudés de MontageFr-12 Connecteurs d’alimentationFr-13 MémoireFr-14 Emplacements d’extensionFr-16 Connecteurs internesFr-17 CavaliersFr-25 Réglage BIOSFr-26 Information LogicielFr-36 Русский Ru-1 Характеристики системной платы Ru-2 Краткое руководство по разъемам Ru-4 Разъемы на задней панели Ru-6 Отверстия под установочные винты Ru-12 Электропитание Ru-13 Память Ru-14 Слоты расширения Ru-16 Разъемы Ru-17 Перемычка Ru-25 Настройка BIOS Ru-26 Сведения о программном обеспечении Ru-37

Z77MA-G43/ Z75MA-G43/ H77MA-G43 Серия MS-7756 Системная плата Характеристики системной платы Поддержка процессоров ■ Поддержка процессоров Intel® Core™ i7/ Core™ i5/ Core™ i3/ Pentium®/ Celeron® 3-ей генерации для разьема LGA 1155 (Список поддерживаемых процессоров можно найти на сайте http://www.msi.com/service/cpu-support)

■ Intel® Z77/ Z75/ H77

■ 4x слота DDR3 DIMM с поддержкой модулей DDR3 2667*(OC)/ 2400*(OC)/ 2133*(OC)/ 1866*(OC)/ 1600/ 1333/ 1066 DRAM (Z77MA-G43/ Z75MA-G43, 32ГБ Max.) ■ 4x слота DDR3 DIMM с поддержкой модулей DDR3 1600/ 1333/ 1066 DRAM (H77MA-G43, 32ГБ Max.) ■ Поддержка двухканального режима, два DIMM на каждый канал (*OC = OverClocking – разгон, дополнительные сведения о совместимых компонентах см. на http://www.msi.com/service/test-report) LAN ■ Поддержка LAN 10/100/1000 Fast Ethernet на основе Realtek® RTL8111E

■ Встроенный HD-аудиокодек от Realtek® ALC892 ■ 8-канальный звук с гибким переназначением разъемов ■ Поддержка THX SATA ■ 2x разъема SATA 6ГБ/с (SATA1~2) на основе Intel® Z77/ Z75/ H77 ■ 4x разъема SATA 3ГБ/с (SATA3~6) на основе Intel® Z77/ Z75/ H77 RAID ■ SATA1~6 поддерживают Intel® Rapid Storage Technology (AHCI/ RAID 0/ 1/ 5/ 10) USB 3.0 ■ 2x порта ввода-вывода USB 3.0 на задней панели (на основе Intel® Z77/ Z75/ H77) ■ 1x разъем USB 3.0 на плате (на основе Intel® Z77/ Z75/ H77) Multi-GPU ■ Поддержка технологии AMD® CrossFire™ Ru-2

■ 1x слот PCIe 3.0 x16, PCI_E1, поддерживает скорость передачи данных PCIe

■ 1x слот PCIe 2.0 x16, PCI_E4, поддерживает скорость передачи данных PCIe до

■ 2x слота PCIe 2.0 x1 Форм-фактор ■ Micro-ATX (24.4 см X 24.4 см) Отверстия под установочные винты ■ 8x крепежных отверстий Помощь в приобретении дополнительных аксессуаров и поиске номера изделия можно найти по адресу http://www.msi.com/index.php Ru-3

■ Разъемы на задней панели - 1x PS/2 порт клавиатуры - 1x PS/2 порт мыши - 4x порта USB 2.0 - 2x порта USB 3.0 - 1x порт LAN - 1x порт VGA** - 1x порт DVI-D**, с поддержкой максимального разрешения 1920x1200 - 6x аудиоразъемов (** Эта платформа поддерживает функцию двух-дисплея через двух графических порта выхода на плате). ■ Разъемы на плате - 3x разъема USB 2.0 - 1x разъем USB 3.0 - 1x разъем модуля ТРМ - 1x разъем последовательного порта - 1x разъем параллельного порта - 1x аудиоразъем для передней панели - 1x разъем датчика открывания корпуса - 1x разъем MultiConnect Panel (опционально) - 1x разъем Voice Genie (опционально) MS-7756 Системная плата Краткое руководство по разъемам DIMM3 JPWR2 CPU SYSFAN2 DIMM2 DIMM1 DIMM4 CPUFAN SYSFAN1

JUSB4 JBAT1 PCI_E1 JCI1 PCI_E2 SATA1/ 2 JCOM1 PCI_E3 SATA3/ 4 JTPM1 PCI_E4 SATA5/ 6 JFP1 JAUD1 JFP2 JLPT1 JUSB1/ 2/ 3 JDLED3 Ru-4 Справочное руководство по разъемам Идентификационное имя разъема Тип разъема Задняя панель

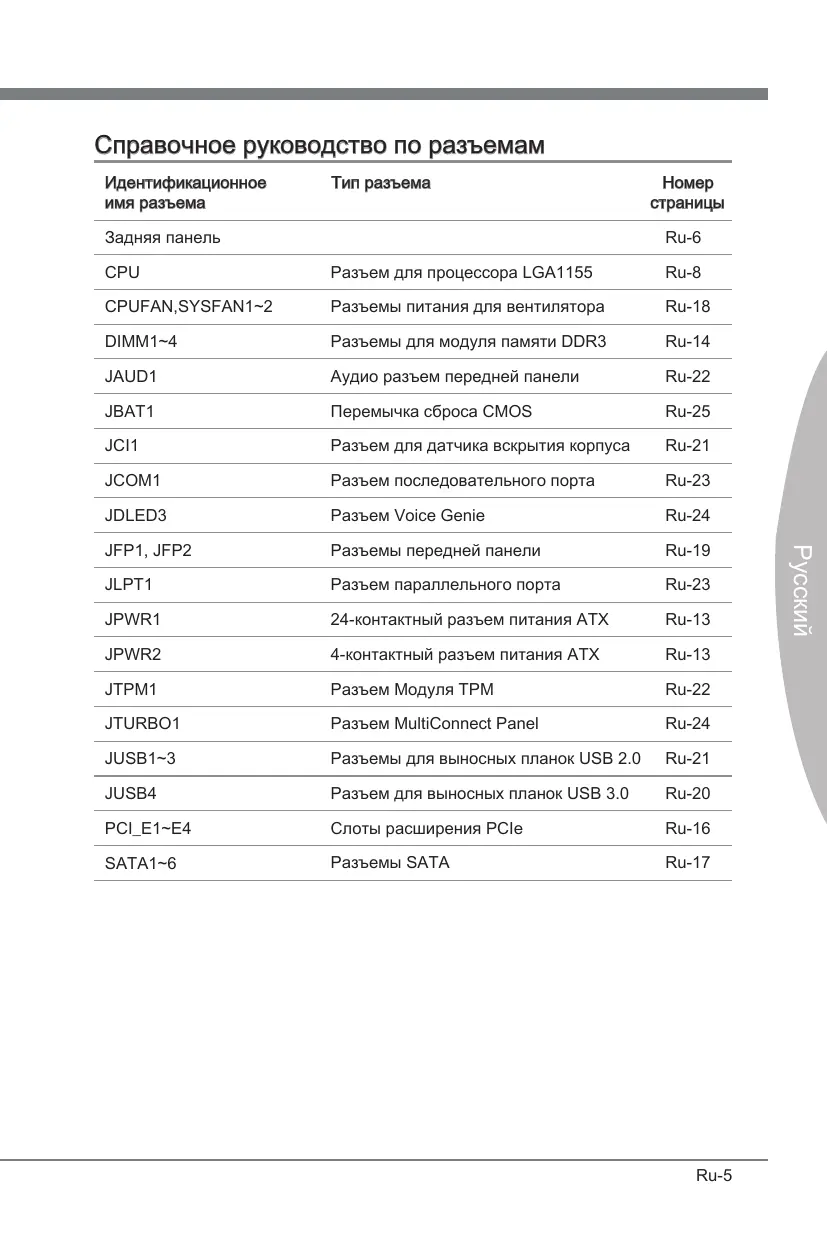

Ru-6 Разъем для процессора LGA1155 Ru-8 CPUFAN,SYSFAN1~2 Разъемы питания для вентилятора Ru-18 DIMM1~4 Разъемы для модуля памяти DDR3 Ru-14 JAUD1 Аудио разъем передней панели Ru-22 JBAT1 Перемычка сброса CMOS Ru-25 JCI1 Разъем для датчика вскрытия корпуса Ru-21 JCOM1 Разъем последовательного порта Ru-23 JDLED3 Разъем Voice Genie Ru-24 JFP1, JFP2 Разъемы передней панели Ru-19 JLPT1 Разъем параллельного порта Ru-23 JPWR1 24-контактный разъем питания ATX Ru-13 JPWR2 4-контактный разъем питания ATX Ru-13 JTPM1 Разъем Модуля TPM Ru-22 JTURBO1 Разъем MultiConnect Panel Ru-24 JUSB1~3 Разъемы для выносных планок USB 2.0 Ru-21 JUSB4 Разъем для выносных планок USB 3.0 Ru-20

Слоты расширения PCIe Ru-16 SATA1~6 Разъемы SATA Ru-17 Ru-5

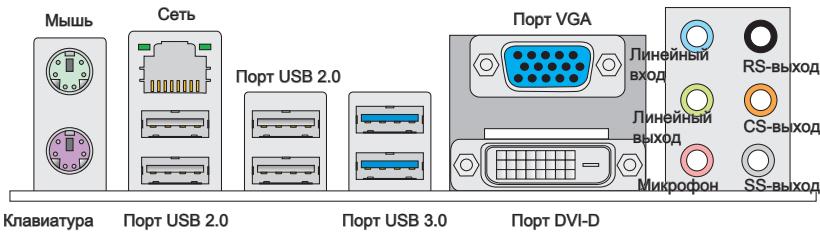

CPU MS-7756 Системная плата Разъемы на задней панели

Порт VGA Порт USB 2.0

SS-выход Порт DVI-D ▶ Разъем мыши/клавиатуры Стандартный разъем DIN PS/2® для подключения мыши/клавиатуры с интерфейсом PS/2®. Стандартный разъем RJ-45 предназначен для подключения к локальной вычислительной сети (LAN).

Подключение к LAN отсутствует. Вкл. (горит

Подключение к сети установлено. Вкл. (мигает) Компьютер обменивается данными с другим компьютером в сети.

Скорость передачи данных 10 Мбит/с

Скорость передачи данных 100 Мбит/с

Скорость передачи данных 1000 Мбит/с

▶ Порт USB 2.0 Порт USB 2.0 предназначен для подключения USB 2.0-устройств, в частности, клавиатуры, мыши и других USB 2.0-совместимых устройств. ▶ Порт USB 3.0 Порт USB 3.0 обратно совместим с устройствами USB 2.0. Поддержка передачи данных со скоростью до 5 Гбит/с (SuperSpeed).

Для использования устройств USB 3.0 их следует подключать к порту USB 3.0. Используемый USB-кабель должен быть совместим со стандартом USB 3.0. Ru-6 ▶ Порт VGA Разъем DB15 гнездового типа для подключения монитора. ▶ Порт DVI-D Коннектор DVI-D (Digital Visual Interface-Digital) позволяет подключить LCD монитор. Он обеспечивает высокоскоростное цифровое соединение между компьютером и дисплеем. Для подключения монитора, просто подключите кабель монитора к коннектору DVI-D, а также убедитесь в том, что другой конец кабеля правильно соединен с монитором (см. руководство пользователя монитора для получения дополнительной информации).

Интерфейсы дисплея VGA и DVI-D на системной плате разработаны для использования в качестве IGP (Integrated Graphics Processor). Если вы установили процессор без встроенного графического чипа, эти порты работать не будут. Ru-7

▶ Аудиоразъемы Эти разъемы используются для подключения аудиоустройств. Цвет разъема указывает на его функцию. ■ Голубой — линейный вход: Используется для подключения к внешним аудиоустройствам. ■ Зелёный — линейный выход: Используется для подключения динамиков или наушников. ■ Розовый — микрофон: Используется для подключения микрофона. ■ Чёрный — выход RS: Линейный выход объемного звука на тыловые АС в режиме 4/ 5.1/ 7.1. ■ Оранжевый — выход CS: Линейный выход объемного звука на центральную АС и сабвуфер в режиме 5.1/ 7.1. ■ Серый — выход SS: Линейный выход объемного звука на боковые АС в режиме 7.1. MS-7756 Системная плата CPU: Разъем процессора LGA1155 Процессор форм-фактора LGA 1155 На поверхности CPU LGA 1155 имеются два ключа совмещения и желтый треугольник, помогающие правильно разместить CPU на материнской

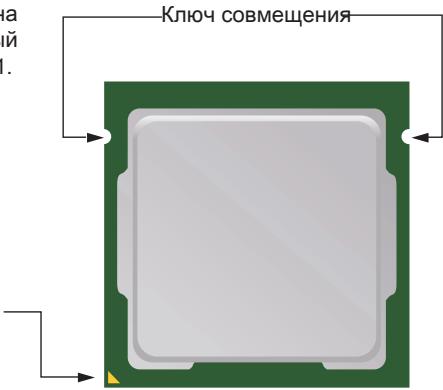

треугольник указывает Контакт 1. Ключ совмещения Желтый треугольник указывает Контакт 1

Перегрев может серьёзно повредить центральный процессор. Всегда проверяйте работоспособность вентилятора, чтобы защитить CPU от перегрева. Для улучшения теплоотвода необходимо нанести слой теплопроводящей пасты (или теплопроводящей ленты) между процессором и радиатором. Замена CPU При замене CPU, во избежание его повреждения, обязательно отключите источник питания или выньте вилку блока питания из заземной розетки вначале. Overclocking (Разгон) Эта системная плата разработана с учетом возможности “Разгона” (Overclocking). Тем не менее, при разгоне необходимо убедиться, что используемые пользователем компоненты поддерживают нестандартные параметры работы. Производитель не рекомендует использовать параметры, выходящие за пределы технических характеристик устройств. Производитель так же не гарантирует отсутствие повреждений и другие риски, вызванные нестандартными параметрами, выходящими за пределы технических характеристик. Ru-8 Установка CPU и вентилятора При установке CPU убедитесь, что на нем установлен вентилятор, предотвращающий перегрев процессора. При установке радиатора/вентилятора не забудьте нанести на CPU термопасту, улучшающую теплопередачу. Для правильной установки вентилятора и процессора выполните следующие действия. Неправильная установка может привести к повреждению CPU и системной платы.

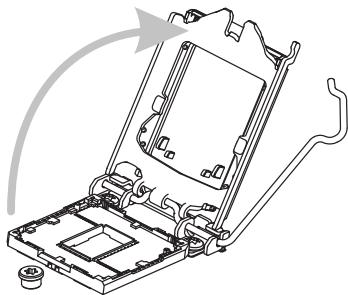

2. При переводе рычажка фиксации

и поднимите его в полностью в положение полного раскрытия, открытое положение. автоматически поднимается и прижимная пластина. Не дотрагивайтесь до контактов процессорного разъема, чтобы не повредить их.

3. После проверки правильности

оносительно сокета, установите его в разъем. Держать процессор рекомендуется только за края

правильность расположения ключей совмещения.

4. Снимите пластиковую заглушку и

опустите прижимную пластину. Ключ совмещения Ru-9 MS-7756 Системная плата

6. Нанесите тонкий ровный слой

термопасты (или термоленту) на верхнюю часть CPU. Это улучшит

предотвратит перегрев CPU.

7. Найдите разъем вентилятора CPU

на материнской плате.

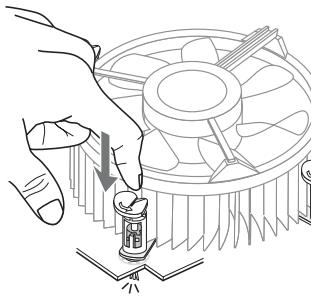

материнской плате так, чтобы вентилятора направлены в сторону разъема для вентилятора, а фиксаторы совпадали с отверстиями на материнской плате. BATT

правильность CPU. рычажок фиксатора и закрепите его за ушко крючка фиксации. Ru-10

закрепления вентилятора. Защелкивание

сопровождаться характерным щелчком.

10. Осмотрите материнскую плату и

проверьте надежность закрепления всех фиксаторов. Материнская

11. Подключите кабель вентилятора

вентилятора CPU на плате.

• Не дотрагивайтесь до контактов процессорного разъема, чтобы не повредить

• Перед включением системы обязательно проверьте надежность установки вентилятора охлаждения процессора.
• В случае если процессор не установлен, не забудьте закрыть процессорный разъем защитной крышкой. Это поможет избежать повреждения контактов. (показано на рис. 1)
• Подробное описание установки системы охлаждения процессора см. в документации к данному вентилятору. Ru-11 MS-7756 Системная плата Отверстия под установочные винты Порты ввода/вывода должны быть направлены в сторону задней части системного блока. Они должны совпадать с отверстиями на задней панели портов ввода/

При установке материнской платы сначала установите необходимые для материнской платы ножки на шасси в системном блоке. Если к системному блоку прилагается задняя панель портов ввода/вывода, замените ее панелью, входящей в комплект материнской платы. Эта панель легко размещается в системном блоке и не требует фиксации винтами. Совместите ножки шасси с отверстиями для винтов на материнской плате и закрепите материнскую плату винтами, прилагающимися к системному блоку. Расположение отверстий под крепежные винты на материнской плате показано ниже. Дополнительные сведения см. в руководстве к системному блоку.

• Установку материнской платы следует выполнять на ровной поверхности, очищенной от мусора.
• Во избежание повреждения материнской платы, ее электрическая схема не должна соприкасаться с системным блоком. Это достигается с помощью ножек для установки.
• Проверьте надежность закрепления всех металлических деталей на материнской плате и внутри системного блока. В противном случае может возникнуть короткое замыкание и повреждение материнской платы. Ru-12 Электропитание JPWR1: 24-контактный разъем питания ATX Этот разъем позволяет подключить 24-контактный разъем питания ATX. Перед подключением источника питания убедитесь, что его контакты и разъем на плате правильно сориентированы. Затем плотно вставьте его в разъем на системной плате. При правильном выполнении соединения, фиксатор на силовом кабеле должен закрепить кабель в разъеме материнской платы. BATT

JPWR2: 4-контактный разъем питания ATX Разъема питания процессора. BATT

Для обеспечения стабильной работы материнской платы проверьте надежность подключения всех силовых кабелей к соответствующему блоку питания ATX. Ru-13 MS-7756 Системная плата

DIMM1~4: Слоты памяти DDR3 Слоты DIMM используются для установки модулей памяти. Подробную информацию о совместимых компонентах см. на сайте http://www.msi.com/service/test-report DDR3 240-контактов, 1.5V 48x2=96 контактов 72x2=144 контакта Правила установки модулей памяти для работы в двухканальном режиме В двухканальном режиме модули памяти могут одновременно передавать и получать данные по двум каналам шины. При использовании двухканального режима повышается производительность системы. Ниже приведены правила заполнения слотов памяти для работы в двухканальном режиме.

DIMM4 Установлено Гнездо пустое

• Модули памяти DDR3 не взаимозаменяемы с модулями DDR2; стандарт DDR3 не поддерживает обратную совместимость. Всегда устанавливайте модули памяти DDR3 в гнезда DDR3 DIMM.
• Для обеспечения стабильной работы системы должны использоваться модули питания одного типа и одинаковой емкости.
• Ввиду ограничений чипсета, когда в каждом разьеме установлен 8Гб моудуль, максимально определяемое колличество памяти составляет неполные 32Гб. Ru-14 Установка модулей памяти

1. Разблокируйте DIMM слот, разведя зажимы в стороны. Вставьте модуль

памяти в слот DIMM вертикально. На модуле памяти имеется смещенная от центра выемка внизу, благодаря которой его можно вставить в гнездо DIMM только определенным образом.

2. Вставьте модуль памяти в слот DIMM до упора. При правильной установке

модуля, пластиковые зыжимы с обоих сторон от слота, автоматически закроются с характерным щелчком.

3. Вручную убедитесь, что модуль закреплен в слоте DIMM защелкой со стороны

Ru-15 MS-7756 Системная плата Слоты расширения Данная материнская плата содержит несколько слотов для плат расширения, таких как дискретные видео и аудио карты. PCI_E1~E4: Слот расширения PCIe Слот PCIe поддерживает карты расширения интерфейса PCIe. PCIe 3.0 x16 Слот PCIe 2.0 x16 Слот PCIe 2.0 x1 Слот

При добавлении или извлечении плат расширения всегда выключайте питание и вынимайте шнур питания из розетки. Прочтите документацию на карту расширения и выполните необходимые аппаратные или программные установки для данной платы, такие как перемычки, переключатели или конфигурацию BIOS. Ru-16

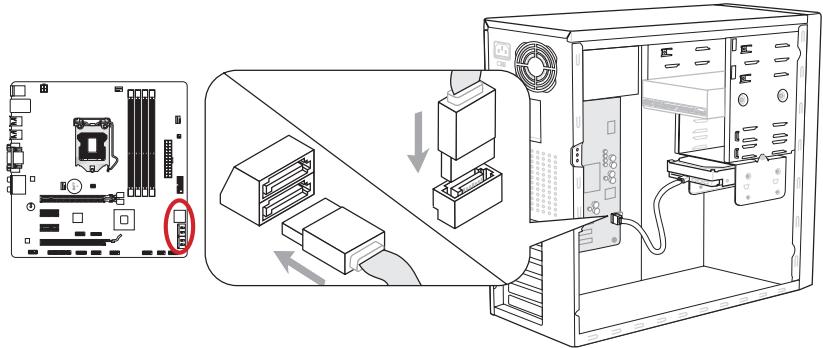

SATA1~6: Разъем SATA BATT

Данный разъем является высокоскоростным интерфейсом SATA. К любому разъему SATA можно подключить одно устройство SATA. К устройствам SATA относятся дисководы (HDD), твердотельные накопители (SSD) и оптические диски (CD/ DVD/ Blu-Ray).

• Размещение системной платы на рисунке приведено только для примера. SATA4 SATA3 SATA1~2 (6Гб/с) SATA2 SATA1 SATA3~6 (3Гб/с) SATA6 SATA5

• Многим устройствам SATA также необходимо прямое подключение к блоку питания. В их число входят дисководы (HDD), твердотельные накопители (SSD) и оптические диски (CD/ DVD/ Blu-Ray). Дополнительные сведения см. в руководстве пользователя к конкретному устройству.
• Во многих системных блоках крупные устройства SATA, в частности, HDD, SSD и оптические диски, необходимо закреплять винтами. Дополнительные инструкции по установке представлены в руководстве к системному блоку или устройству SATA.
• Избегайте перегибов кабеля SATA на 90 градусов. В противном случае могут возникнуть потери данных при передаче.
• Разъемы, на обоих концах кабеля SATA, идентичны. Однако, для экономии места к материнской плате рекомендуется подключать плоский разъем. Ru-17 MS-7756 Системная плата CPUFAN,SYSFAN1~2: Разъемы питания вентилятора BATT

В разъемы питания для вентиляторов разрешается установка вентиляторов с питанием +12 В. Если на системной плате имеется чипсет Монитора системного оборудования, вы должны использовать специально разработанный вентилятор с датчиком скорости, чтобы использовать управление вентилятором процессора. Не забудьте подключить все системные вентиляторы. Некоторые системные вентиляторы могут быть не подключить к системной плате и вместо этого подключить к источнику питания напрямую. Вентилятор может быть подключен к любому свободному разъему вентилятора системы. BATT

• Чтобы уточнить полный список поддерживаемых вентиляторов для CPU, зайдите, пожалуйста, на официальный сайт производителя или проконсультируйтесь с

• Разъем CPUFAN поддерживает управление скоростью вращения вентилятора с линейным режимом. Для автоматического контроля скорости вентилятора процессора, зависящей от температуры процессора и системы, можно установить Control Center II.
• Если на материнской плате недостаточно портов для подключения всех вентиляторов, Вы можете подключить их непосредственно к блоку питания через переходиники.
• Перед первой загрузкой убедитесь в отсутствии проводов, которые могли бы попасть в лопасти вентиляторов. Ru-18 JFP1, JFP2: Разъемы передней панели Эти разъемы используются для подключения кнопок и светодиодных индикаторов, расположенных на передней панели системного блока. Разъем JFP1 соответствует стандарту Intel® Front Panel I/O Connectivity Design. Для упрощения процедуры подключения передней панели, воспользуйтесь M-Коннекторами. Вставьте все провода из системного блока в M-Коннекторы, а затем в материнскую плату. Spe ake

• На разъемах из системного блока, контакты проводов положительной полярности помечены маленькими треугольниками. Используйте вышеприведенные схемы и надписи на M-Коннекторах для определения правильного положения и ориентации разъемов.
• Большинство разъемы на панели переднего корпуса компьютера в основном будет подключен к JFP1. Ru-19 MS-7756 Системная плата JUSB4: Выносный порт USB 3.0 BATT

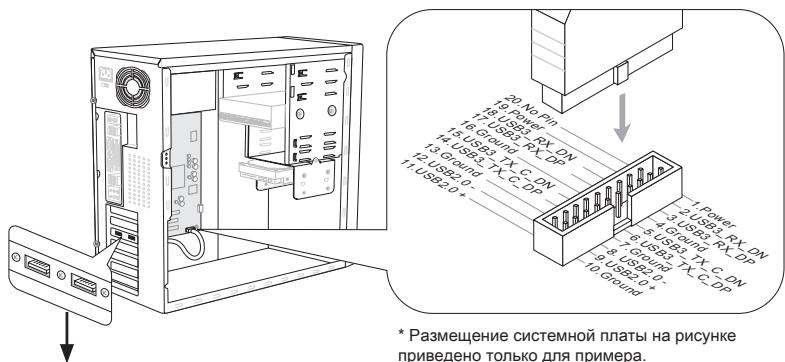

Порт USB 3.0 обратно совместим с устройствами USB 2.0. Поддержка передачи данных со скоростью до 5 Гбит/с (SuperSpeed). 115V

• Размещение системной платы на рисунке приведено только для примера. Выносная планка USB 3.0 (опционально)

• Помните, что во избежание повреждений, контакты VCC и GND должны быть правильно подключены.
• Для использования устройства USB 3.0, оно должно быть подключено к порту USB 3.0 через (опциональный) USB 3.0-совместимый кабель. Ru-20 JUSB1~3: Выносные порты USB 2.0 Разъем, соответствующий стандартам Intel® I/O Connectivity Design, идеально подходит для подключения высокоскоростных устройств USB, например жестких дисков USB, цифровых камер, МРЗ плееров, принтеров, модемов и т. д. 115V BATT

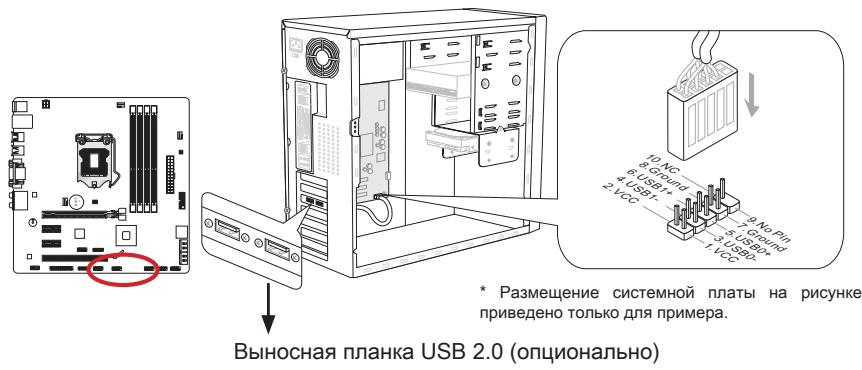

• Размещение системной платы на рисунке приведено только для примера. Выносная планка USB 2.0 (опционально) Помните, что во избежание повреждений, контакты VCC и GND должны быть правильно подключены. JCI1: Разъем датчика открывания корпуса

К этому разъему подключается кабель датчика, установленного в корпусе. Датчик вскрытия корпуса срабатывает при вскрытии системного блока. Система регистрирует вскрытие и выводит на экран предупреждение. Для отключения предупреждения необходимо удалить записанное событие в настройках BIOS. Ru-21

MS-7756 Системная плата JAUD1: Выносный разъем аудио Данный разъем позволяет подключить аудиоразъем на передней панели и соответствует стандартам Intel® Front Panel I/O Connectivity Design Guide.

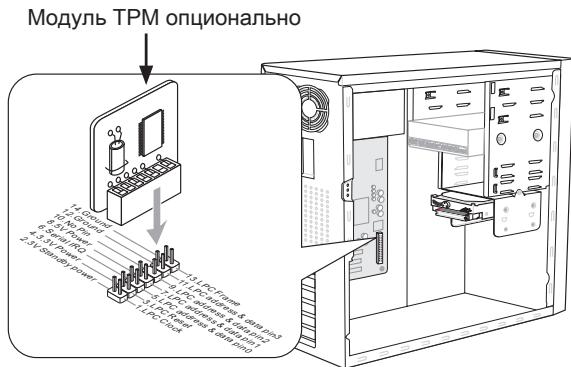

JTPM1: Разъем модуля ТРМ Данный разъем подключается к модулю ТРМ (Trusted Platform Module, опционально). За более подробной информацией и назначениями обращайтесь к описанию модуля TPM. Модуль TPM опционально BATT

• Размещение системной платы на рисунке приведено только для примера. Ru-22 JCOM1: Разъем последовательного порта Данный разъем является высокоскоростным последовательным портом передачи данных 16550А с 16-разрядной передачей FIFO. К этому разъему можно подключить устройство c последовательным интерфейсом. I S d .R T n 9 . R r ou T 7 .G U 5 O CD

JLPT1: Разъем параллельного порта BATT

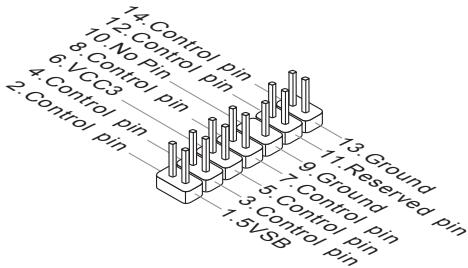

Этот коннектор используется для подключения опциональной планки параллельного порта. Параллельный порт - это стандартный порт для принтера. Он поддерживает режимы EPP (усовершенствованный параллельный порт) и ECP (параллельный порт с дополнительными возможностями). MS-7756 Системная плата JDLED3: Разъем Voice Genie (опционально) Этот разъем используется для подключения к модулю управления звуком (опционально). За более подробной информацией и назначениями обращайтесь к руководству пользователя. BATT

JTURBO1: Разъем MultiConnect Panel (опционально) Этот разъем используется для подключения к опциональной передней панели для управления OC Genie и некоторыми дополнительными функциями. За более подробной информацией и назначениями обращайтесь к руководству пользователя. BATT

JBAT1: Перемычка очистки данных CMOS На плате установлена CMOS память с питанием от батарейки, хранящая данные о конфигурации системы. С помощью памяти CMOS, система автоматическизагружается каждый раз при включении. Если у вас возникает необходимостьсбросить конфигурацию системы (очистить CMOS), воспользуйтесь этой перемычкой. BATT

Очистка CMOS RAM производится соединением этой перемычки при отключенной системе. Затем откройте его. Избегайте очисткиC MOS RAM при работающей системе: это повредит системную плату. Ru-25

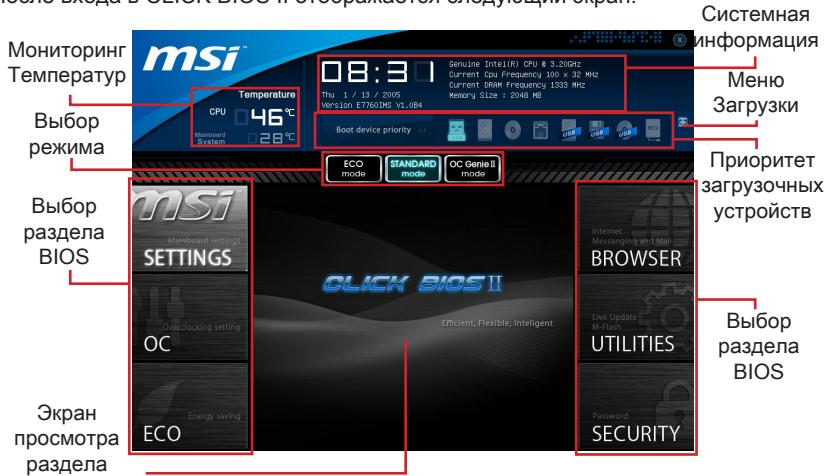

MS-7756 Системная плата Настройка BIOS Технология CLICK BIOS II проектированна компанией MSI, предлагающая Графический пользовательский интерфейс для установки параметров BIOS мышью и клавиатурой. С помощью the CLICK BIOS II, пользователь может изменять настройки BIOS, отслеживать температуру CPU, определять приоритетность устройств загрузки и просматривать системную информацию, такую как наименование CPU, объем DRAM, версию OS и версию BIOS. Пользователь может импортировать и экспортировать сохраненный профиль системы или обмениваться им с друзьями. Подключаясь к Интернету, пользователи могут просматривать веб-страницы, проверять почту и использовать Live Update.

Включите компьютер и дождитесь начала процедуры самотестирования POST (Power On Self Test). При появлении на экране сообщения, приведенного ниже, нажмите на клавишу <DEL> для входа в Setup. Press DEL to enter Setup Menu, F11 to enter Boot Menu (Нажмите на клавишу DEL для входа в меню настройки, F11 для входа в меню загрузки) Если сообщение исчезло, а вы не успели нажать клавишу, перезапустите систему, выключив и снова включив питание, или нажав кнопку RESET. Можно, также, перезапустить систему, нажав одновременно клавиши <Ctrl>, <Alt>, и <Delete>.

Для улучшения производительности системы, BIOS постоянно обновляются. Поэтому, приведенное здесь описание может несколько отличаться от описания для новой версии, и служит исключительно в качестве примера. Ru-26 Общие Сведения После входа в CLICK BIOS II отображается следующий экран.

Изображения в данном руководстве приведены только для справки и могут отличаться от приобретенного изделия. Для получения подробной информации обращайтесь к реальным экранам системы. ▶ Temperature monitor (Мониторинг температур) Данный пункт показывает температуру процессора и материнской платы. ▶ System information (Системная информация) Данный пункт показывает время, дату, наименование CPU, частоту CPU, частоту DRAM, объем DRAM и версию BIOS. ▶ BIOS menu selection (Выбор раздела BIOS) Эти пункты используются для выбора меню BIOS. Доступны следующие опции: ■ SETTINGS (НАСТРОЙКИ) – в данном меню можно задать собственные настройки для функций чипсета и загрузочных устройств. ■ OC (РАЗГОН) – Это меню позволяет управлять тактовыми частотами и напряжениями при разгоне системы. Повышение частоты может повысить производительность. Однако слишком сильный разгон и пывышенная температура элементов могут привести к нестабильной работе системы. По этому мы не рекомендуем использовать этот раздел неопытным пользователям. ■ ECO (ЭКО) – в этом меню содержатся настройки, относящиеся к энергосбережению. ■ BROWSER (браузер) – эта функция используется для входа в веб браузер MSI Winki. ■ UTILITIES (СЛУЖЕБНЫЕ ПРОГРАММЫ) – данное меню содержит служебные программы для создания резервных копий и обновления системы. ■ SECURITY (БЕЗОПАСНОСТЬ) – меню безопасности используется для защиты системы и предотвращения изменения настроек системы неавторизованным пользователем. Ru-27

MS-7756 Системная плата ▶ Boot device priority bar (Приоритет загрузочных устройств) Вы можете изменять приорит загрузки устройств, путем перемещения пиктограмм. ▶ Boot menu (Меню Загрузки) Эта кнопка используется для открытия меню загрузки. Щелкните на на значек устройства чтобы начать немедленную загрузку с него. ▶ Mode selection (Выбор режима) Данная функция позволяет загрузить прессеты с настройками энергосбережения или разгона. ▶ Menu display(Экран просмотра раздела) В этой области отображаются настройки BIOS и дополнительная информация. Панель настройки приоритета загрузочный устройств В данной строке показана информация о установленном приоритете загрузочных устройств. Подсвеченная пиктограмма указывают на то, что устройство активно. Высокий приоритет Низкий приоритет Щелкните на значек устройства и перетащите его влево или вправо по списку, чтобы указать приоритет загрузки.

Слева от пункта меню имеется иконка с указателем, это означает что в этом пункте есть подменю, которое содержит дополнительные настройки. Используйте управляющие клавиши ( ↑↓ ) или мышь для выбора, а затем нажмите <Enter> или дважды щелкните левую кнопку мыши, чтобы вызвать подменю. Чтобы вернуться в главное меню, просто нажмите <Esc > или щелкните правой кнопкой мыши. Общая справка В режиме CLICK BIOS II имеется возможность получения подробной справки. Ее можно вызвать из любого меню простым нажатием <F1> или нажатием HELP на экране BIOS setting. В окне справки будут перечислены все возможные настройки в выбранном пункте меню. Ru-28 Использование CLICK BIOS II позволяет управлять настройками BIOS с помощью мыши и клавиатуры. В нижеследующей таблице перечислены и описаны функциональные клавиши и действия с помощью мыши. Функциональная

Выбор пункта Перемещение <Enter> Выбор значка/области <Esc> Переход в меню Exit (Выход) или возврат к предыдущему меню из подменю Щелчок правой

Увеличение или изменение значения параметра.

Уменьшение или изменение значения параметра. <F1> Общая справка <F4> Спецификация CPU <F5> Вход в Memory-Z <F6> Установка оптимальных настроек <F10> Сохранить изменения и перезагрузиться <F12> Сохранить снимок экрана на диск USB FAT/FAT32 Ru-29

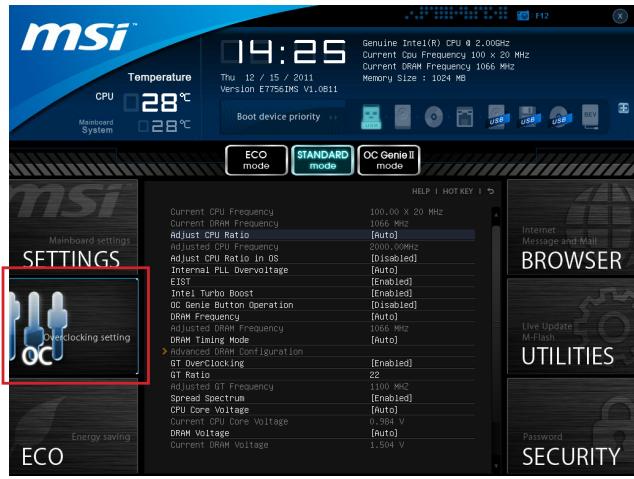

MS-7756 Системная плата Меню OC Данное меню предназначено для опытных пользователей и предоставляет возможности для “Overclocking (разгона)” системы.

• Разгонять ПК вручную рекомендуется только опытным пользователям.
• Производитель не гарантирует успешность разгона. Неправильное выполнение разгона может привести к аннулированию гарантии и серьезному повреждениюь оборудования.
• Неопытным пользователям, рекомендуется использовать OC Genie. ▶ Current CPU/ DRAM Frequency Данные элементы отображают тактовую частоту CPU и быстродействие памяти. Только для чтения. ▶ Adjust CPU Ratio Определяет множитель, используемый для определения внутренней тактовой частоты процессора. Этот компонент можно изменять только в случае поддержки процессором данной функции. ▶ Adjusted CPU Frequency Этот пункт показывает текущую частоту CPU. Только для чтения. ▶ Adjust CPU Ratio in OS Включение этой функции позволит управлять множителем частоты CPU из под OS, используя утилиту MSI Control Center II. ▶ Internal PLL Overvoltage Данный параметр используется для регулировки напряжения ФАПЧ (PLL). Ru-30 ▶ EIST Технология Enhanced Intel SpeedStep позволяет установить уровень производительности процессора при электропитании от батареи или от сети. Данное поле появляется только в случае установки CPU, поддерживающего эту технологию. ▶ Intel Turbo Boost Этот пункт используется для включения/ выключения технологии Intel Turbo Boost. Он повышает частоту процессора, когда прикладные программы требуют большей производительности, и TDP процессора это позволяет. ▶ OC Genie Button Operation Этот пункт используется для включения/ выключения функции OC Genie. ▶ DRAM Frequency Этот пункт используется для настройки частоты DRAM. При выборе значения [Auto (Авто)] система определяет быстродействие DRAM автоматически. Обратите внимание на то, что успешность разгона не гарантируется. ▶ Adjusted DRAM Frequency Этот пункт показывает текущую частоту DRAM. Только для чтения. ▶ Advanced DRAM Configuration Нажмите <Enter> для входа в подменю. ▶ Command Rate Данная настройка определяет скорость выполнения команд DRAM. ▶ tCL Контролирует время задержки CAS, которое определяет период (в тактах) между получением команды чтения и началом ее выполнения. ▶ tRCD Позволяет определить время перехода от RAS (строб адреса строки) к CAS (строб адреса столбца). Чем меньше тактов, тем выше скорость работы памяти DRAM. ▶ tRP Контролирует число циклов, которое может предзаряжать RAS (строб адреса строки). Если RAS не дается достаточно времени для накопления перед обновлением DRAM, данные в DRAM не сохраняются. Этот пункт применим, когда в системе установлена синхронная память DRAM. Ru-31

▶ DRAM Timing Mode Определяет будут ли тайминги DRAM контролироваться данными из SPD (Serial Presence Detect) EEPROM на модуле DRAM. При выборе значения [Auto] тайминги DRAM, включая пункты меню, перечисленные ниже, устанавливаются BIOS в соответствии с данными из SPD. Установка значения в [Link] или [Unlink] позволяет вручную регулировать тайминги DRAM доступные в этом меню и переходить в подменю «Advanced DRAM Configuration» («Расширенная конфигурация DRAM»). MS-7756 Системная плата ▶ tRAS Определяет время, требуемое RAS (стробу адреса строки) для считывания из ячейки памяти или записи в нее. ▶ tRFC Этот пункт определяет время, которое RFC затрачивает на чтение и запись в ячейку памяти. ▶ tWR Определяет минимальную временную задержку между выполнением операции записи и командой предзаряда. Позволяет усилителям считывания восстановить данные в ячейках памяти. ▶ tWTR Определяет минимальную временную задержку между выполнением операции записи и командой считывания столбца; позволяет системе ввода/вывода сбросить напряжения на усилителях считывания перед выполнением команды считывания. ▶ tRRD Параметр определяет задержку перехода от активного-к-активному состоянию для разных банков. ▶ tRTP Временной интервал между командами считывания и предзаряда. ▶ tFAW Данный параметр используется для настройки синхронизации tFAW (задержка активации четырех окон). ▶ tWCL Данный параметр используется для синхронизации tWCL (задержка сигнала записи CAS). ▶ Advanced Channel 1/ 2 Timing Configuration Нажмите <Enter> для входа в подменю. Для каждого канала установить дополнительную синхронизацию памяти. ▶ GT OverClocking Данный параметр используется для включения/ выключения разгона тактовой частоты встроенного графического ядра. ▶ GT Ratio Данный параметр управляет быстродействием интегрированной графики, обеспечивая работу интегрированной графики в различных скоростных комбмнациях. ▶ Adjusted GT Frequency Этот пункт показывает текущую частоту встроенного графического ядра. Только для чтения. Ru-32 ▶ Spread Spectrum Данная функция уменьшает электромагнитные помехи, создаваемые тактовым генератором материнской платы.

• При отсутствии электромагнитных помех оставьте значение [Disabled] (Выкл.) для оптимальной стабильности и производительности системы. Однако, при возникновении электромагнитных помех выберите параметр Spread Spectrum для их уменьшения.
• Чем выше значение Spread Spectrum, тем ниже уровень электромагнитных помех, но при этом снижается и стабильность системы. Для выбора подходящего значения Spread Spectrum сверьтесь со значениями уровней электромагнитных помех, установленных местными нормами.
• Не забудьте отключить функцию Spread Spectrum при разгоне материнской платы, поскольку даже небольшое искажение сигнала может привести к временному увеличению тактовой частоты и отказу «разогнанного» процессора. ▶ CPU Core Voltage/ DRAM Voltage. Эти пункты используются для регулировки напряжения.

▶ Current CPU Core Voltage/ Current DRAM Voltage Эти пункты показывают текущее напряжение. Только для чтения. ▶ Overclocking Profiles Нажмите <Enter> для входа в подменю. ▶ Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 Нажмите <Enter> для входа в подменю. ▶ Set Name for Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 Укажите имя в этом поле. ▶ Save Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 Сохраните текущие настройки разгона для выбранного профиля на ПЗУ. ▶ Load/ Clear Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 Сохранение/удаление настроек профиля разгона на ПЗУ. ▶ Overclocking Profile Save to USB Сохранение текущих настроек разгона на накопитель USB. ▶ Overclocking Profile Load from USB Загрузка сохраненных настроек с накопителя USB. ▶ CPU Specifications Нажмите <Enter> для входа в подменю. В данном подменю содержатся все ключевые функции CPU. Эта информация зависит от модели и предназначена только для чтения. Для просмотра этой информации нажмите на [F4]. Ru-33 MS-7756 Системная плата ▶ CPU Technology Support Нажмите <Enter> для входа в подменю. В данном подменю отображаются функции, установленные в процессоре. Только для чтения. ▶ MEMORY-Z Нажмите <Enter> для входа в подменю. В данном подменю отражены все настройки и параметры синхронизации DIMM. Эта информация зависит от модели и предназначена только для чтения. Для просмотра этой информации нажмите на [F5]. ▶ DIMM1~4 Memory SPD Нажмите <Enter> для входа в подменю. Это подменю показывает информацию об установленных модулях памяти. ▶ CPU Features Нажмите <Enter> для входа в подменю. ▶ Active Processor Cores Этот пункт позволяет задать число активных ядер процессора. ▶ Limit CPUID Maximum Данный параметр граничивает допустимую использовании старых версий ОС.

▶ Execute Disable Bit Может предотвратить определенные виды атак типа «переполнение буфера», когда вредоносные программы пытаются исполнить код для уничтожения системы. Рекомендуется не отключать данную опцию. ▶ Intel Virtualization Tech Улучшает виртуализацию и позволяет системе действовать в качестве нескольких виртуальных систем. Дополнительные сведения см. на официальном веб-сайте Intel. ▶ Intel VT-D Tech Этот пункт используется для включения/выключения технологии Intel VT-D. Дополнительные сведения см. на официальном веб-сайте Intel. ▶ Power Technology Данный параметр позволяет установить режим использования технологии Intel Dynamic Power. ▶ C1E Support Включает систему для снижения энергопотребления при простое CPU. Не все процессоры поддерживают функцию Enhanced Halt (С1Е). ▶ OverSpeed Protection Отслеживает ток, потребляемый ЦП, и энергопотребление; если оно превышает определенный уровень, процессор автоматически уменьшает тактовую частоту. При разгоне эту функцию рекомендуется отключить. Ru-34 ▶ Intel C-State C-state – состояние управления энергопотреблением, определяющее простои системы и понижающее энергопотребление соответствующим образом. ▶ Package C State limit Данный параметр позволяет выбрать режим C-state. ▶ Long duration power limit (W) Данный параметр используется для установки предельной мощности TDP для длительной работы. ▶ Long duration maintained (s) Данный параметр используется для установки времени обслуживания при установке предельной мощности для длительной работы. ▶ Short duration power limit (W) В данном поле устанавливается кратковременной работе.

▶ Primary/ Secondary Plane Current value Данные поля позволяют регулировать текущее значение процессора (основного режима)/ iGPU (вторичного режима) для тактовой частоты turbo. Ru-35

▶ Primary/ Secondary plane turbo power limit (W) Данные поля позволяют регулировать ограничение turbo power процессора (основного режима)/ iGPU (вторичного режима) для turbo boost. MS-7756 Системная плата Обновление BIOS с помощью Live Update В данном разделе рассказывается о том, как обновить BIOS с помощью приложения Live Update, перед входом в операционную систему. При подключении к Интернету Live Update автоматически обновляет BIOS. Для обновления BIOS с помощью приложения Live Update следуйте следующим указаниям:

1. Нажмите на кнопку Live Update

в меню BIOS UTILITIES (СЛУЖЕБНЫЕ ПРОГРАММЫ BIOS). (Требуется предварительная установка Winki).

2. Установите подключение, при необходимости нажав на кнопку настройки

3. Нажмите на кнопку “Далее”

4. Live Update автоматически обнаруживает версию BIOS и загружает

соответствующий файл.

5. Нажмите на кнопку подтверждения

для обновления BIOS.

Не обновляйте BIOS, если система работает нормально. Ru-36 Сведения о программном обеспечении Установите в привод оптических дисков прилагаемый к системной плате компакт диск «Driver/Utility». Установка запустится автоматически. Выберите драйвер или служебную программу и следуйте инструкциям на экране для завершения установки. Содержимое Disc-диска с драйверами и служебными программами: - Driver menu (Меню драйверов): На нем содержатся доступные драйверы. Для использования устройства установите нужный драйвер. - Utility Menu (Служебные программы): Диск позволяет установить имеющееся на нем прикладное программное обеспечение. - Service base menu (Сервисные программы): С помощью данного меню можно выйти на официальный веб-сайт компании MSI. - Product info menu (Информация о продукте): Отображается последняя информация по продукту компании MSI. - Security Menu (Меню Безопасность): Содержит полезную антивирусную

Установка Winki Для работы с BIOS BROWSER (веб браузер в BIOS) и UTILITIES (СЛУЖЕБНЫЕ ПРОГРАММЫ) необходима предварительная установка Winki в OS Windows (пакет установки находится на диске с драйверами MSI). Для установки Winki выполните следующие действия:

1. Включите компьютер и войдите в ОС Windows.

2. Вставьте диск драйверов MSI в оптический привод. Автоматически появляется

3. Щелкните на вкладке Driver (Драйвер).

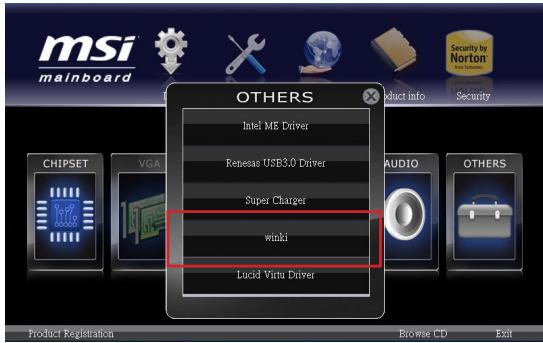

4. Нажмите на кнопку OTHERS (ПРОЧИЕ).

5. Выберите Winki для начала установки.

6. После завершения установки перезагрузите копмьютер.

Для получения последних версий драйверов и микропрограмм BIOS, позволяющих повысить производительность системы, обращайтесь на официальный веб-сайт компании MSI.
