MODE D'EMPLOI H77MA-G43 MSI
En tant qu'écologiste et afin de protégerr l'environnement, MSI tient à rappeler ceci...
Au sujet de la directive européenne (EU) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez retourner localement ces matériels dans les points de collecte.
Commençant Simplement par activer les débits sur l'ouverture du capteur, nous avons également baissé, YT Omaném Ban, YTO....
B cootbetcbn C napeKtBuO EBponeckoro Co03a (EC) no npedeTbpaueHIO 3aqr3neHNO OKpykaUoSeI cpeIb IcnoIb3ObaHHbIM 3JeKtpuueCKM IN 3JeKTPoHHbIM o6opydoBaHMe (DpeKtBa WEEE 2002/96/EC), BCTyaIooJIe B cnly 13 aBycta 2005 rOda, n3dEINRA, OTHOscAunceK K 3JeKtpuueCKOMY n 3JeKTPoHHOMy o6opydoBaHIO, He moryt paccmatpmbacra KaK 6blTOBO Mycop, PO3Tomy npOn3BoiTeNBI BblIepeuNCleHORO 3JeKtpoHHORO o6opydoBaHNA O6ra3aHbI npHNMaTb erO dIg nepepa6OTKn IO OKOHauHIn Cpoka cnjxkbI. MSI ob3ayetcra co6bnDaTb Tpe6oBaHNA NO npmeMy npOdykUn, npOdaHNo IOD mapKo MSHa TeppntOpnn EC, B nepepa6OTKn IO OKOHauHIn Cpoka cnjxkbI. Bbl MoKeTe BePhytB 3TN n3dEINBA CnepuaHInPobAHhble nyHKTb IpNeMa.
Connecteurs d'alimentation. FR-13
Memoire. Fr-14
Emplacements d'extension. Fr-16
Connecteurs internes. Fr-17
Cavaliers... Fr-25
Réglage BIOS FR-26
Information Logiciel. Fr-36
Rusckn r-1
XapakTepenCTnKc CnCTeMHoi nJaTBi. Ru-2
- Supporte 3ème Génération Intel® Core™ i7/ Core™ i5/ Core™ i3/ Pentium®/ Celeron® Processeurs pour LGA 1155 socket (Pour plus d'information sur le CPU, veuillez visiter http://www.msi.com/service/cpu-support)
Jeux de puces
Puces Intel® Z77/Z75/H77
Mémoire supportée
4x DDR3 DIMMs supportés DDR3 2667*(OC)/ 2400*(OC)/ 2133*(OC)/ 1866*(OC)/ 1600/ 1333/ 1066 DRAM (Z77MA-G43/ Z75MA-G43, 32GB Max.) 4x DDR3 DIMMs support DDR3 1600/ 1333/ 1066 DRAM (H77MA-G43, 32GB Max.) - Supporte le mode double-canal, deux DIMMs par canal (*OC = OverClocking, pour plus d'information sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report)
Supporte LAN 10/100/1000 Fast Ethernet par Realtek® RTL8111E
Audio
HD audio codec intégré par Realtek® ALC892 8-canal audio avec détection de prise Supporte THX
2x ports SATA 6Gb/s (SATA1~2) par Intel® Z77/ Z75/ H77 - 4x ports SATA 3Gb/s (SATA3~6) par Intel® Z77/ Z75/ H77
SATA1~6 supportent la technologie Intel® Rapid Storage Technology (AHCI/ RAID 0/1/5/10)
USB 3.0
- 2x ports USB 3.0 I/O arrêté par Intel® Z77/ Z75/ H77 1x connecteur USB 3.0 intégré par Intel® Z77/ Z75/ H77
Multi-GPU
Supporte la technologie AMD® CrossFire™ Technology
Connecteurs
Panneau arrête
- 1x port clavier PS/2
- 1x port souris PS/2
- 4x ports USB 2.0
- 2x ports USB 3.0
- 1x port LAN
- 1x port VGA**
- 1x port DVI-D, supportant une résolution maximum de 1920x1200
- 6x ports audio
Cette carte mère supporte la fonction double-affichage par deux ports de sorties graphiques intégrés.
Connecteurs intégrés
- 3x connecteurs USB 2.0
- 1x connecteur USB 3.0
- 1x connecteur de module TPM
- 1x connecteur de port Série
- 1x connecteur de port Parallele
- 1x connecteur audio avant
- 1x connecteur Chassin Intrusion
- 1x connecteur de panneau MultiConnect (en option)
- 1x connecteur Voice Genie (en option)
Emplacements
- 1x emplacement PCIe 3.0 x16, PCI_E1, supporte jusqu'à la vitesse PCIe 3.0 x16
- 1x emplacement PCIe 2.0 x16, PCI_E4, supporte jusqu'à la vitesse PCIe 2.0 x4
- 2x emplacements PCIe 2.0 x1
Dimension
Micro-ATX (24.4 cm × 24.4 cm)
Trous taraudés de montage
8x trous démontage
Si vous désirez acheter des accessoires et vous avez besoin de numéros des pièces, vous pouvez chercher sur la page website et trouver les détails sur notre adresse ci-dessous
http://www.msi.com/index.php

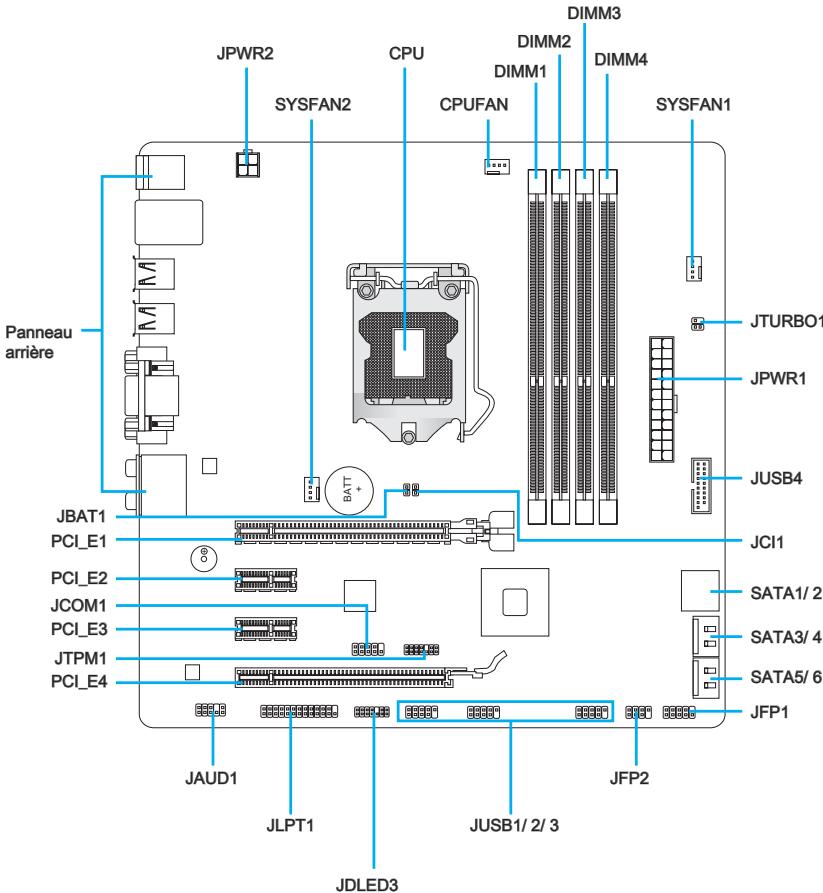

Guide rapide des connecteurs

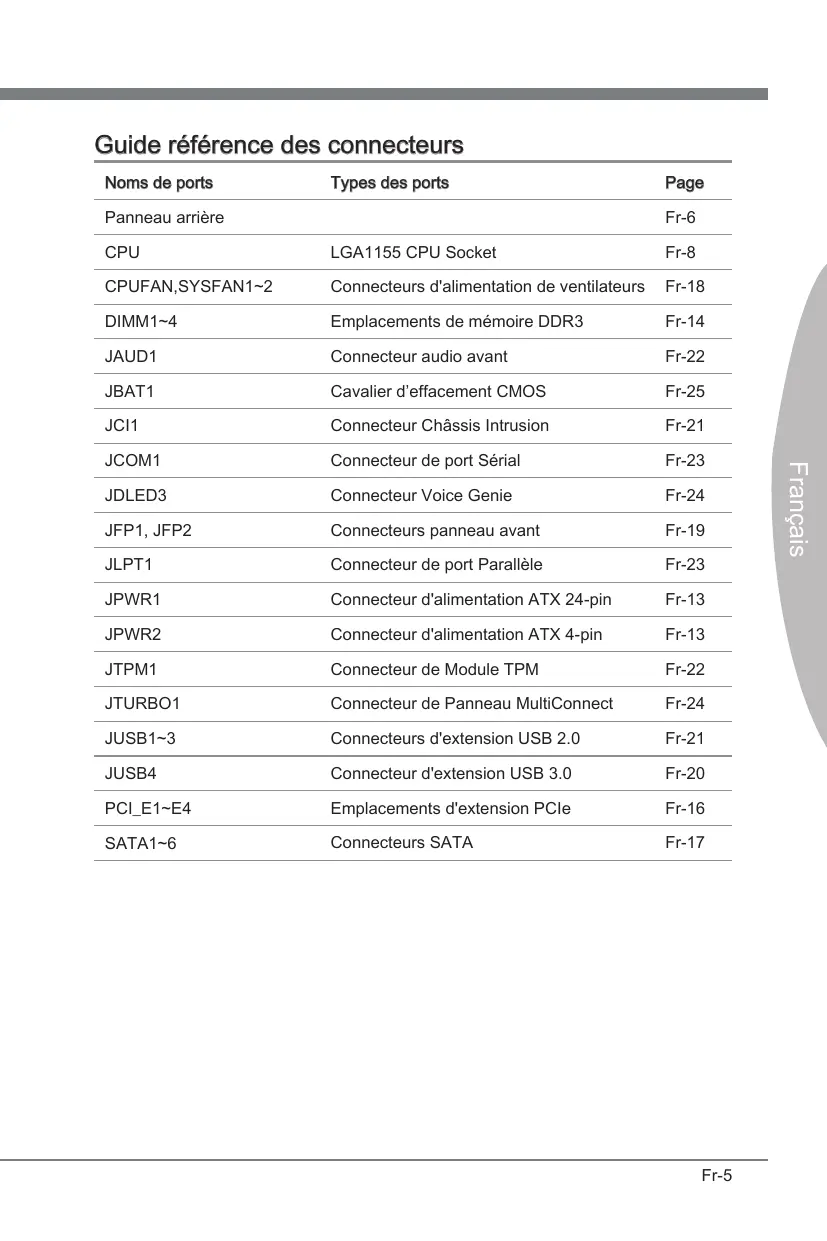

Guide référence des connecteurs
| Noms de ports | Types des ports | Page |
| Panneau arrière | | Fr-6 |
| CPU | LGA1155 CPU Socket | Fr-8 |
| CPUFAN,SYSFAN1~2 | Connecteurs d'alimentation de ventilateurs | Fr-18 |
| DIMM1~4 | Emplacements de mémoire DDR3 | Fr-14 |
| JAUD1 | Connecteur audio avant | Fr-22 |
| JBAT1 | Cavalier d'effacement CMOS | Fr-25 |
| JCI1 | Connecteur Châssis Intrusion | Fr-21 |
| JCOM1 | Connecteur de port Sérique | Fr-23 |
| JDLED3 | Connecteur Voice Genie | Fr-24 |
| JFP1, JFP2 | Connecteurs panneau avant | Fr-19 |
| JLPT1 | Connecteur de port Parallèle | Fr-23 |
| JPWR1 | Connecteur d'alimentation ATX 24-pin | Fr-13 |
| JPWR2 | Connecteur d'alimentation ATX 4-pin | Fr-13 |
| JTPM1 | Connecteur de Module TPM | Fr-22 |
| JTURBO1 | Connecteur de Panneau MultiConnect | Fr-24 |
| JUSB1~3 | Connecteurs d'extension USB 2.0 | Fr-21 |
| JUSB4 | Connecteur d'extension USB 3.0 | Fr-20 |
| PCI_E1~E4 | Emplacements d'extension PCIe | Fr-16 |
| SATA1~6 | Connecteurs SATA | Fr-17 |

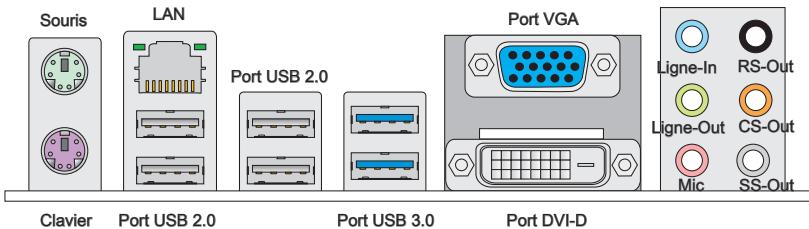

Souris/clavier
Connecteur souris/ clavier DIN de PS/2 pour une souris ou un clavier PS/2.
La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network (LAN)).
| LED | Couleur | LED d' état | Condition |
| Gaughe | Jaune | Eteinte | La connexion au réseau LAN n'est pas établie. |
| Allumée (Stable) | La connexion au réseau LAN est établie. |
| Allumée (Clignotante) | L'ordinateur communique avec un autre ordinateur sur le réseau local LAN. |
| Droite | Vert | Eteinte | Un débit de 10 Mbits/sec est sélectionné |
| Allumée | Un débit de 100 Mbits/sec est sélectionné |
| Orange | Allumée | Un débit de 1000 Mbits/sec est sélectionné |
>Port usb 2.0
Le port USB 2.0 sert à brancher des périphériques USB 2.0 tels que le clavier, la souris, ou autres périphériques compatibles USB 2.0.
>Port USB 3.0
Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte le taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).
Important
Si vous voulez installer un périphérique USB 3.0, il faut utiliser un cable USB 3.0 pour connecter au port USB 3.0.
Port VGA
Le connecteur féminin de DB15-pin est fourni pour un moniteur.
Port dvi-d
Le connecteur DVI-D (Digital Visual Interface-Digital) vous permet de connecter un moniteur LCD. Il fournit une interconnexion numérique de haute vitesse entre l'ordinateur et son périphérique d'écran. Afin de connecter un moniteur de LCD, vous n'avez qu'à brancher votre câble de moniteur dans le connecteur DVI-D, et vous assurer que l'autre côté du câble de moniteur est correctement connecté à votre moniteur (Veuillez vous référer au manuel de votre moniteur pour plus d'informations).
Important
Les ports d'affichage VGA et DVI-I sur la carte mère sont prévus pour l'utilisation d'un processeur IGP (Integrated Graphics Processor). Si vous avez installé un processeur sans la puce graphique intégrée, ces ports d'affichage n'auront aucun effet.
Ports audio
Ces connecteurs audio seront pour les périphériques audio. Vous pouvez différencier leur utilisation grâce à la couleur des prises audio.
Bleu-Ligne in: sort à connecter les périhériques de sortie audio externe. Vert-Ligne out: est utilisé pour un haut-parleur ou un casque. Rose-Mic: est utilisé pour un microphone. ■ Noir-RS-Out: Acoustique arrière en mode de canal 4/5.1/7.1. Orange-CS-Out: Centre/Caisson de basse en mode de canal 5.1/7.1. Gris-SS-Out: Acoustique côté en mode de canal 7.1.

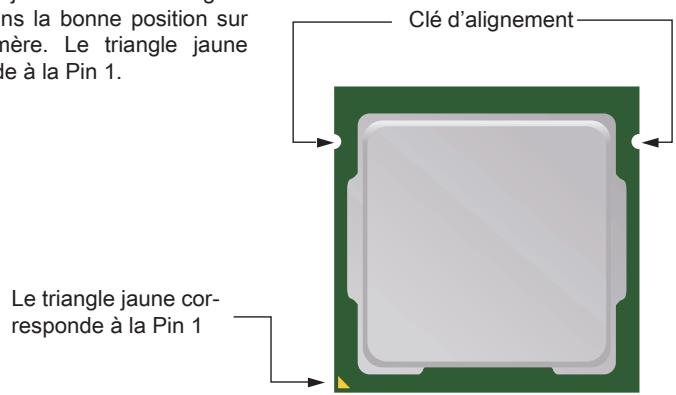

Introduction du LGA 1155 CPU
À la surface du LGA 1155 CPU, vous noterez deux clés d'alignement et un triangle jaune servant à aligner le CPU dans la bonne position sur la carte mère. Le triangle jaune correspond à la Pin 1.
Surchauffe
La surchauffe endommage sérieusement le processeur et le système. Assurez-vous toujours que le système de refroidissement fonctionne correctement pour protégerr le processeur de la surchauffe. Assurez-vous d'appliquer une couche de pâte thermique (ou film thermique) entre le processeur et le système de refroidissement afin d'améliorer la dissipation de la chaleur.
Remplacement du processeur
Lorsque vous remplacez le processeur, commencez toujours par couper l'alimentation électrique du boîtier ou par débrancher le cordon d'alimentation de la prise pour garantir la sécurité du processeur.
Cette carte mère supporte l'overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer ces configurations anormales lors d'overclocking. Toutefois, l'utilisation au-delà des spécifications constructeur n'est pas recommandée. Nous ne garantissons pas les dommages et risques causés par les utilisations non prévues dans les spécifications du produit.

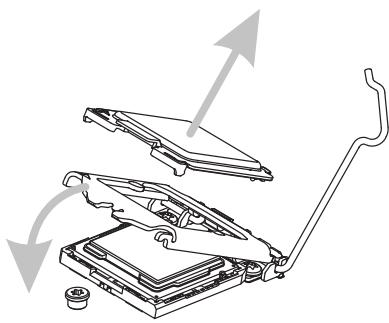

Installation du CPU et son ventilateur
Quand vous installez le CPU, assurez-vous que le CPU soit équipé d’un ventilateur, qui est nécessaire pour éviter la surchauffe et maintenir la stabilité. Suivez les instructions suivantes pour installer le CPU et son ventilateur correctement. Une installation incorrecte peut endommager votre CPU et la carte mère.

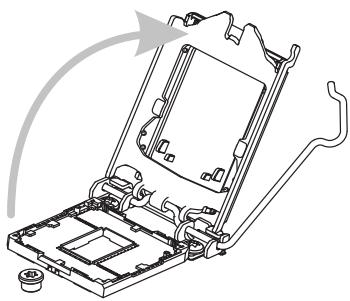

- Décrochez et levez le levier à la position complètement ouverte.
- Alignez le CPU sur le socket CPU. Assurez-vous de tenir le CPU par la base avec les contacts métaux vers le bas. La clé d'alignement du CPU s'aligne sur les bords du socket pour garantir une bonne correspondance.
- Le plaque se lève automatiquement lorsque le levier est levé à la position complètement ouverte. Ne touchez aucune broche du socket CPU.
- Fermez la plaque et enlevez le couvercle plastique de protection.
- Inspectez le CPU s'il est bien posé dans le socket. Appuyez le levier et verrouillez-le sous l'onglet de détention.
- Localisez le connecteur de ventilateur de CPU sur la carte mère.
- Régulièrement étendez une couche fine d'étendu thermique (ou une bande thermique) sur le haut du CPU, pour améliorer la dissipation de la chaleur et protéger le CPU de la surchauffe.
- Placez le ventilateur sur la carte mère avec les fils vers le connecteur et les crochets adaptés aux trous sur la carte mère.

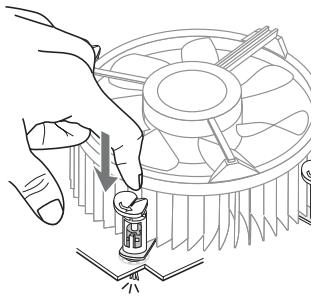

- Poussez le ventilateur jusqu'à ce que les quatre pinces soient bien enclavées dans les trous sur la carte mère. Appuyez sur les quatre crochets pour fixer le ventilateur. Vous entendrez un clic de chaque crochet mis en position.
- Finalement, attachez le câble du ventilateur de CPU au connecteur du ventilateur de CPU sur la carte.
Important
- Ne touchez pas les broches du socket CPU.
- Vérifiez que le ventilateur de CPU est bien attaché sur le CPU avant de démarrer votre système.
- Quand le CPU n'est pas installé, protégez toujours les broches du socket CPU avec le couvercle plastique couvrant le socket. (montré dans Figure 1)
- Veuillez vous-reférer à la documentation du ventilateur de CPU pour plus de détails sur l'installation du ventilateur de CPU.
- Inspectez la carte mère pour assurer que le ventilateur soit correctement verrouillé en place.

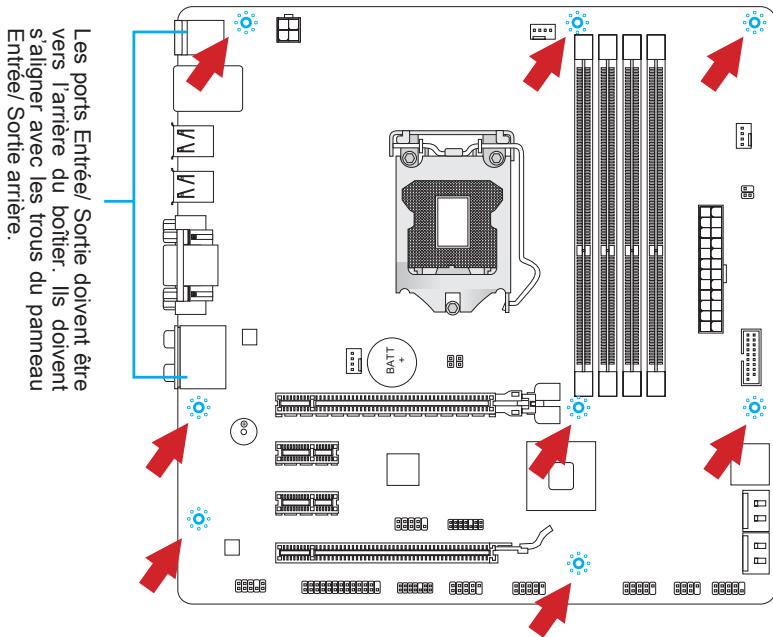

Trous taraudés de montage
Avant d'installer votre carte mère, il faut d'abord installer les socles de montage nécessaires sur le plateau de montage du boîtier de l'ordinateur. Si le boîtier de l'ordinateur est accompagné par un panneau Entrée/Sortie arrière, veuillez utiliser celui-ci plutôt que celui qui est fourni par défaut dans la boîte de la carte mère. Le panneau Entrée/Sortie arrière doit se fixer facilement dans le boîtier sans recourir à des vis. Alignez les socles de montage du plateau avec les trous taraudés de la carte mère et sécurisez la carte mère avec les vis fournies avec le boîtier de l'ordinateur. L'emplacement des trous taraudés de la carte est montré ci-dessous. Pour plus d'informations, veuillez vous référer au manuel de votre boîtier ordinateur.
Important
- Installez la carte mère sur une surface plate et propre.
- Pour prévenir tous dommages à la carte mère, veillez à n'avoir aucun contact entre la carte mère et le boîtier de l'ordinateur hormis les socles de montage.
- Veuillez vous assurer qu’il n’y a pas de composant en métal mis sur la carte ou dans la boîte ordinaire qui entraînerait un court-circuit à la carte mère.

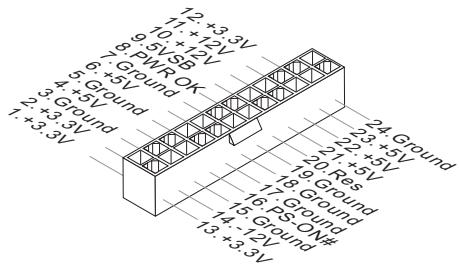

JPWR1: connecteur d'alimentation ATX 24-pin
Ce connecteur vous permet de relier une alimentation ATX 24-pin. Pour cela, alignez le câble d'alimentation avec le connecteur et appuyez fermement le câble dans le connecteur. Si ceci est bien fait, la pince sur le câble d'alimentation doit être accrochée sur le connecteur d'alimentation de la carte mère.
JPWR2: connecteur d'alimentation du ATX 4-pin
Ce connecteur fournit l'alimentation au CPU.
Important
Veuillez vous assurer que tous les connecteurs sont connectés aux bonnes alimentations ATX afin de garantir une opération stable de la carte mère.
Dimm1~4 : emplacements de mémoire DDR3
Ces emplacements DIMM sont destinés à installer les modules de mémoire. Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report
DDR3
240-pin, 1.5V
48x2=96 pin 72x2=144 pin
Règle de population en mode double-canal
En mode de double-canal, les modules de mémoire peuvent transmettre et recevoir simultanément deux lignes de données. L'activation du mode double-canal peut améliorer les performances du système. Veuillez vous reporter aux illustrations suivantes pour connaître les règles de population en mode de double-canal.
Important
- Les modules de mémoire DDR3 ne sont pas interchangeables par DDR2. Vous devez toujours installer les modules de mémoire DDR3 dans les emplacements DDR3 DIMM.
- Pour garantir la stabilité du système, assurez-vous d'installer les modules de mémoire du même type et de la même densité.
- A cause du développement de la ressource des puces, le système ne détectera que jusqu'à 31+GB (non 32GB plein) lorsque tous les emplacements DIMM sont installés avec des modules de mémoire de 8GB.

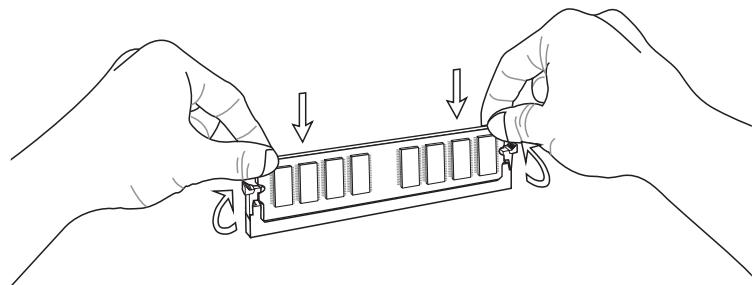

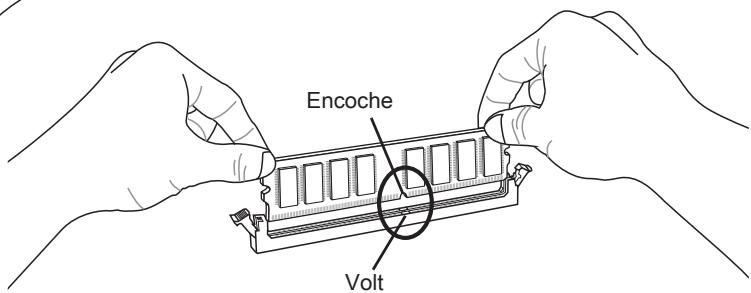

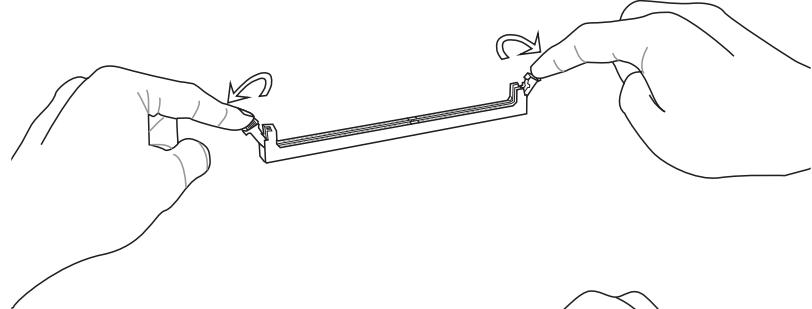

Installation des modules de mémoire
- Déverrouillez l'emplacement DIMM en repoussant les pinces de montage sur le côté. Insérez verticalement le module de mémoire dans l'emplacement DIMM. Le module de mémoire possède une seule encoche en son centre sur le bas et ne s'adaptera que s'il est orienté de la manière convenable à l'emplacement DIMM.
- Poussez le module de mémoire profondément dans l'emplacement DIMM. Les pinces plastiques de chaque côté de l'emplacement DIMM se ferment automatiquement lorsque le module de mémoire est correctement posé et vous entendrez un clic.
- Vérifiez manuellement si le module de mémoire a été verrouillé en place par les pinces de l'emplacement DIMM sur les côtés.
Emplacements d'extension
Cette carte mère contient de nombreux ports pour les cartes d'extension, tels que les cartes graphiques ou les cartes audio.

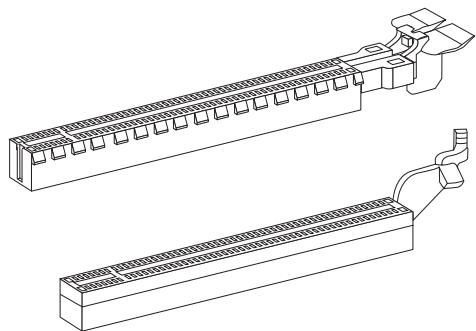

Pci_e1~e4: emplacement d'extension pcie
L'emplacement PCIe supporte la carte d'extension d'interface PCIe.
Emplacement PCIe 3.0 x16
Emplacement PCIe 2.0 x16
Emplacement PCIe 2.0 x1
Important
Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou logiciel ajoutés.
Sata1~6: connecteurs SATA
Ce connecteur est un port d'interface de SATA haut débit. Chaque connecteur peut être relié à un appareil SATA. Les appareils SATA sont des disques durs (HDD), lecteurs d'état solide (SSD), et lecteurs optiques (CD/DVD/Blu-Ray).
* Le schéma de carte mère dans la figure n'est qu'à titre de référence.
SATA1~2 (6Gb/s)
SATA3~6 (3Gb/s)
Important
- De nombreux périphériques SATA ont besoin d'un câble d'alimentation. Ce type de périphériques comprend les disques durs (HDD), les lecteurs d'état solide (SSD), et les périphériques optiques (CD / DVD / Blu-Ray). Veuillez vous référer au manuel des périphériques pour plus d'informations.
- Dans la plupart des boîtiers d'ordinateur, il est nécessaire de fixer les périphériques SATA, tels que HDD, SSD, et lecteur optique, avec des vis par les fixations adéquates. Référez-vous au manuel de votre boîtier ou de votre périphérique SATA pour plus d'instructions d'installation.
- Veuillez ne pas plier le câble de SATA. Autrement, il entraînerait une perte de données pendant la transmission.
- Les câbles SATA en ont des prises identiques sur chaque côté. Néanmoins, il est recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.
CPUFAN, sysfan1~2: connecteurs d'alimentation du ventilateur
Les connecteurs d'alimentation du ventilateur supportent les ventilateurs de type +12V. Si la carte mère est équipée d'un moniteur du matériel de système intégré, vous devrez utiliser un ventilateur spécial pourvu d'un capteur de vitesse afin de contrôler le ventilateur de l'unité centrale. N'oubliez pas de connecter tous les ventilateurs. Certains ventilateurs de système se connectent directement à l'alimentation au lieu de se connecter à la carte mère. Un ventilateur de système peut être relié à n'importe quel connecteur de ventilateur système.
Important
- Veuillez vous référer au site officiel de votre processeur ou consulter libre vendeur pour couver ventilateurs de refroidissement CPU recommends.
- Le connecteur CPUFAN supporte le contrôle Smart Fan. Vous pouvez installer l'utilitaire Control Center. Il contrôlera automatiquement la vitesse du ventilateur selon la température actuelle.
- S'il n'y a pas assez de ports sur la carte mère pour connecter tous les ventilateurs du système, adaptateurs sont disponibles pour connecter directement à l'alimentation.
- Avant le premier démarrage, assurez-vous qu'aucun cable n'endommage les lames de ventilateurs.
JFP1, JFP2: connecteur panneau avant
Ces connecteurs se connectent aux interrupteurs et LEDs du panneau avant. Le JFP1 est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®. Lors de l'installation des connecteurs du panneau avant, veuillez utiliser les mConnectors attachés afin de vous simplifier l'installation. Connectez tous les fils du boîtier aux mConnectors et puis connectez les mConnectors à la carte mère.
Important
- Sur les branchements du boîtier, les broches marquées par de petits triangles sont des fils positifs. Veuillez utiliser les diagrammes ci-dessus et l'explication de mConnectors pour déterminer la bonne orientation et position des connecteurs.
- La majorité des connecteurs sur le panneau avant du boîtier d'ordinateur sont connectés au JFP1 à l'origine.

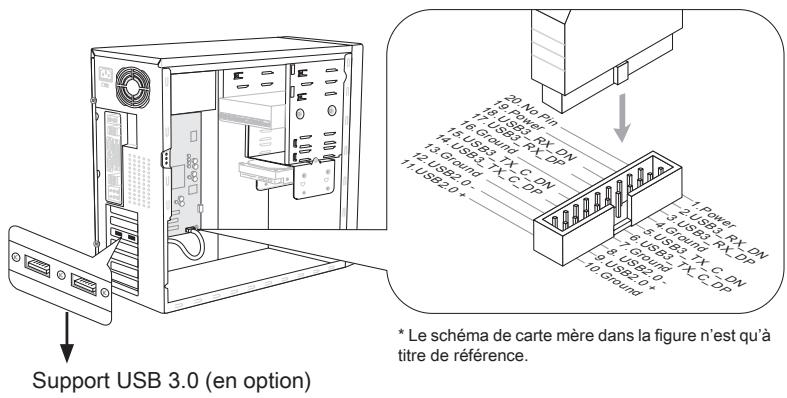

JUSB4: connecteurs d'extension USB 3.0
Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte un taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).
Important
- Notez que les pins de VCC et GND doivent être branchés correctement afin d'éviter tout dommage possible.
- Si vous voulez utiliser un périphérique USB 3.0, il faut utiliser un cable USB 3.0.

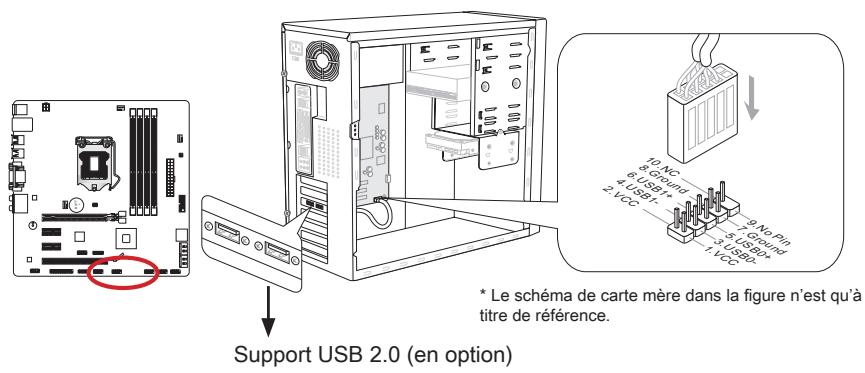

Jusb1~3: connecteurs d'extension USB 2.0
Ce connecteur est destiné à connecter les périphériques USB de haute-vitesse tels que lecteurs de disques durs (HDDs) USB, les appareils photo numériques, les lecteurs MP3, les imprimantes, les modems et les appareils similaires.
Important
Notez que les pins VCC et GND doivent être branchées correctement afin d'éviter tout dommage possible.
JCI1: connecteur chassis intrusion
Ce connecteur est connecté à un cable châssin intrusion switch. Si le châssin est ouvert, le switch en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'alerte.
JAUD1: connecteur audio panneau avant
Ce connecteur vous permet de connecter un audio sur le panneau avant. Il est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel.
JTPM1: connecteur de module TPM
Ce connecteur permet de relier un module TPM (Trusted Platform Module) en option. Veuillez vous référer au manuel du module TPM pour plus de détails.
Le schéma de carte mère dans la figure n'est qu'à titre de référence.
JCOM1: connecteur de port série
Le port serial est un port de communications de haute vitesse de 16550A, qui envoie/reçoit 16 bytes FIFOs. Vous pouvez attacher un périphérique série.

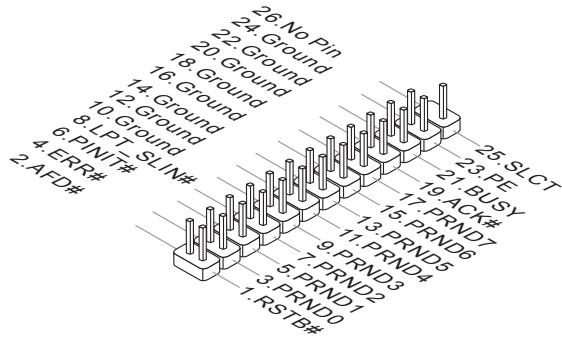

JLPT1: connecteur de port parallèle
Ce connecteur sert à connecter un support de port parallèle optionnel. Le port parallèle est un port d'imprimante standard qui supporte les modes Enhanced Parallel Port (EPP) et Extended Capabilities Parallel Port (ECP).

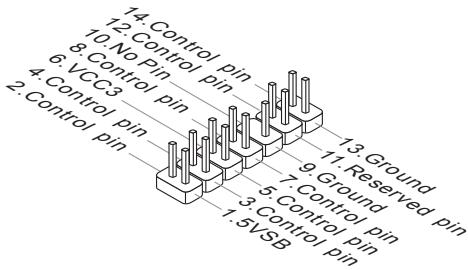

JDLED3: connecteur voice genie (en option)
Ce connecteur sert à relier le module Voice Genie de contrôle de voix (en option). Veuillez vous référer au guide d'utilisation pour plus de détails.
JTURBO1: connecteur de panneau multicount (en option)
Ce connecteur sert à connecter un panneau avant en option pour contrôle OC Genie et des fonctions supplémentaires. Veuillez vous référer au guide d'utilisation pour plus de détails.
JBAT1: cavalier d'effacement CMOS
Il y a un CMOS RAM intégré, qui possède un bloc d'alimentation alimenté par une batterie externe, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer CMOS RAM.
Conserver les données
Effacer les données
Important
Vous devez effacer le CMOS RAM en raccourcissant ce cavalier quand le système est éteint. Ensuite, ouvrez le cavalier. Évitez d'effacer le CMOS pendant que le système est allumé; cela endommagerait la carte mère.
Réglage BIOS
CLICK BIOS II est développé par MSI qui fournit une interface graphique d'utilisateur pour régler les paramètres de BIOS à l'aide de la souris et du clavier.
Avec CLICK BIOS II, vous pouvez modifier les réglages BIOS, surveiller la température du CPU, définir la priorité de périphérique de démarrage et voir les informations du système tel que le nom CPU, la capacité DRAM, la version du système d'exploitation et du BIOS. Vous pouvez importer et exporter les données de paramétrages pour les sauvegarder et les partager avec vos amis. Avec une connexion Internet, vous pouvez surfer sur Internet, lire les mails et utiliser Live Update pour la mise à jour de votre système.
Entrée
Allumez l'ordinateur et le système lancera le processus POST (Test automatique d'allumage). Lorsque le message ci-dessous apparaît à l'écran, appuyez sur la touche pour entrer dans le Réglage.
Si le message disparaît avant que vous ne répondiez et que vous souhaitez encore entrer dans Setup (Réglages), redémarrez le système en éteignant puis en rallumant en appuyant sur le bouton RESET (Réinitialiser). Vous pouvez également redémarrer le système en appuyant simultanément sur les touches,, et.
Important
Les menus du BIOS décrits ici sont mis à jour régulièrement. La description ci-dessous peut donc être légèrement différente et ne doit être considérée que comme une référence.

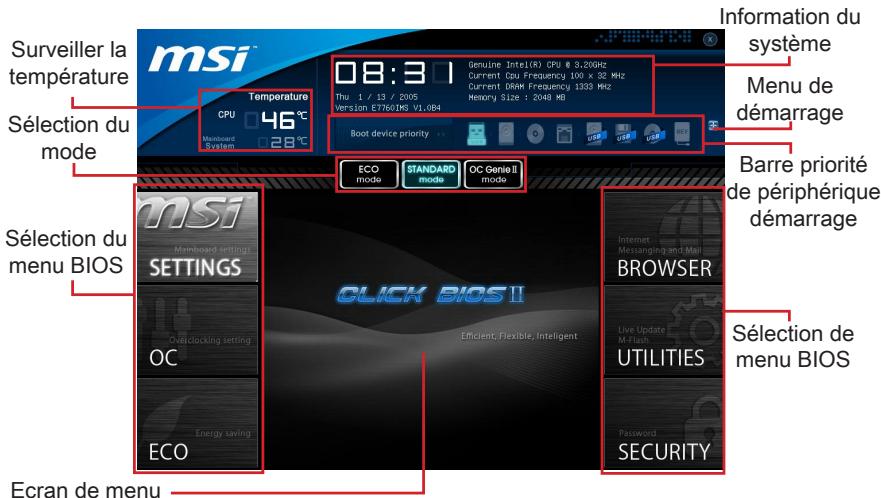

Vue d'ensemble
Entrer Click BIOS II, il apparaît l'écran suivant.
Important
Les photos dans ce guide ne sont qu'à titre de référence et peuvent varier selon le modèle que vous achetez. Veuillez vous référer à l'écran actuel de votre système pour les informations détaillées.
Surveiller la température Cette partie montre la température du processeur et de la carte mère. Information du système
Cette partie montre l'heure, la date, le nom du CPU, la fréquence CPU, la fréquence DRAM, la capacité DRAM et la version BIOS.
Sélection du menu BIOS
Ces blocs seront à besoin les menus BIOS. Les options suivantes disponibles :
- SETTINGS - Utilisez ce menu pour spécifier vos réglages des fonctions des puces et des périphériques de démarrage.
- Ce menu permet l'ajustement de fréquences et des tensions. L'augmentation de la fréquence permettra des performances, néanmoins une haute fréquence produit plus de chaleur et pourrait entraîner une instability, nous déconseillons les utilisateurs non-initiés à overlocker. ECO - Ce menu est relié aux réglages d'économie d'énergie. BROWSER - Cette fonction sert à entrer dans le navigateur MSI Winki.
- UTILITIES - Ce menu contient les utilitaires pour la sauvegarde et la mise à jour. SECURITY - Ce menu de sécurité sert à restreindre l'accès aux paramètres de réglages du BIOS. Vous pouvez utiliser les fonctions de sécurité pour protéger votre système.
Barre priorité de périphérique démarrage Bougez les icônes des périphériques pour changer la priorité au démarrage. Menu de démarrage
Ce bouton sert à ouvrir le menu de paramétrage du démarrage. Cliquez sur ce menu pour démarrer le système du périphérique instantanément. Sélection du mode
La fonction vous permet de charger les modes d'économie d'énergie et d'overclocking. Écran Menu
Cette zone fournit les réglages BIOS qui permettent de changer les paramètres.

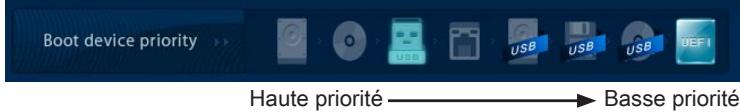

Barre de priorité de périphérique de démarrage
Cette barre montre la priorité des périphériques au démarrage. Les icônes qui s'allument indiquent la présence des périphériques.
Cliquez et déplacez l'icône à gauche ou droite pour spécifier la priorité de démarrage.
Si vous avez un symbole de flèche à gauche de certains champs, cela signifie qu'un sous-menu servant à modifier d'autres options est disponible. Vous pouvez utiliser les flèches (↑↓) ou la souris pour illuminer le champ puis appuyer sur
Ou double-cliquez la souris pour entrer dans le sous-menu. Si vous voulez retourner au menu précédent, appuyez ou cliquez-droit la souris.
Aide générale
CLICK BIOS II fournit la fenêtre Aide générale. Vous pouvez faire apparaitre cet écran à partir de n'importe quel menu BIOS en appuyant ou cliquant HELP à la page de réglages BIOS. La fenêtre Aide montre les touches appropriées et les sélections possibles des menus sur lignes.
Opération
CLICK BIOS II vous permet de contrôler les réglages BIOS avec la souris et le clavier. La liste ci-dessous décrit les opérations des touches raccourcies et de la souris.
| Touches | Souris | Description |
| <↑↓→←> | Bouger le curseur | Choisisr un article |
| <Enter> | Clinquer/ Double-cliqueur le bouton gauche | Choisisr une icône/ un domaine |
| <Esc> | Clinquer le bouton droite | Retourner au menu Exit ou revenir à la page précédente d'un sous-menu |
| <++> | | Augmenter la valeur numérique ou faire un change-ment |
| <-> | Diminuer la valeur numérique ou faire un change-ment |
| <F1> | Aide générale |
| <F4> | CPU Spécifications |
| <F5> | Entrer dans Memory-Z |
| <F6> | Charger les réglages optimaux par défaut |
| <F10> | Conserver les changement et réinitialiser |
| <F12> | Conserver une capture d'écran au lecteur USB FAT/FAT32 |
Ce menu est destiné aux utilisateurs avancés souhaitant overclocker la carte mère.
Important
L'Overclocking manuel du PC n'est recommandé que pour les utilisateurs avancés. - L'Overclocking n'est pas garanti, et une mauvaise manipulation peut invalider votre garantie et endommager séverement votre matériel. - Si vous n'êtes pas familier avec l'overclocking, nous recommendons d'utiliser OC Genie pour un overclocking simplifié et plus stable. Current CPU/ DRAM Frequency
Ces menus montrent la fréquence du CPU et de la mémoire. Lecture uniquement.
Ajuster le rapport CPU
Ce menu contrôle le multiplicateur qui sert à déterminer la fréquence interne du processeur. Il est disponible seulement quand le processeur supporte cette fonction.
Il montre la fréquence ajustée du CPU. Lecture uniquement.
Activez ce menu pour permettre au ratio CPU de changer dans le système d'exploitation à l'aide de MSI Control Center II.
Internal PLL Overvoltage
Ce menu sert à ajuster la tension PLL.
EIST
L'Enhanced Intel SpeedStep Technologie vous permet de configurer le niveau de performance du microprocesseur si l'ordinateur fonctionne sur batterie ou sur secteur. Ce menu apparaitra si vous installez un CPU supportant la technologie speedstep.
Intel turbo boost
Active ou désactive Intel Turbo Boost permettant un surcroît de performance CPU au-dessus des spécifications (lorsque l'application exige l'état de la performance la plus haute du processeur).
Ce menu vous permet d'activer/désactiver la fonction OC Genie.
Ce menu vous permet d'ajuster la fréquence DRAM. Veuillez noter que le comportement d'overclocking n'est pas garanti.
Il montre la fréquence ajustée de la DRAM. Lecture uniquement.
Le type de timing DRAM est contrôlé par l'EEPROM SPD (Serial Presence Detect) du module DRAM. La mise en [Auto] active le DRAM timings et le sous-menu suivant "Advanced DRAM Configuration" est déterminé par le BIOS en fonction de la configuration du SPD. La mise en [Link] ou [Unlink] vous permet de configurer le timings DRAM et le sous-menu "Advanced DRAM Configuration" manuellement.
Appuyez sur pour entrer dans le sous-menu.
Ce réglage contrôle le taux d'ordre DRAM.
Il contrôle la latence CAS, qui détermine le retard du timing (en cycles d'horloge) avant que le SDRAM commence un ordre de lecture après l'avoir reçu.
Cette fonction vous permet de déterminer le timing de la transition de RAS (row address strobe) à CAS (column address strobe). Plus basse est la fréquence de l'horloge, plus rapide est la performance de la DRAM.
Cette fonction contrôle le nombre de cycles pour que le Row Address Strobe (RAS) soit autorisé à pré-charger. S'il n'y a pas assez de temps pour que le RAS accumule sa charge avant le rafraîchissement de la DRAM, le rafraîchissement peut être incomplet et le DRAM peut échouer à retenir les données. Cette fonction s'applique seulement quand le système utilise de la DRAM synchrone.
L'article déterminé le temps que le RAS prend pour ou écrire une cellule de mémoire.
Cette fonction permet de déterminer le temps que le tRFC prend pour ou écrire une cellule de mémoire.
L'intervalle de temps minimum entre la fin d'apparition d'écriture de données et le début de l'ordre de précharge. Permet aux amplificateurs sensibles de restaurer les données aux cellules.
L'intervalle de temps minimum entre la fin d'apparition d'écriture de données et le début de l'ordre de pré-charge. Permet au point I/O de faire sur-fonctionner l'amplificateur sensible avant qu'un ordre de lecture commence.
Spécifie le délambda actif-à-actif des différentes banques.
L'intervalle de temps entre un ordre de lecture et un ordre de pré-charge.
Ce menu sert à régler le délai FAW (délai de quatre fenêtres activées).
Ce menu sert à régler le timing tWCL (Write CAS Latency). Advanced Channel 1/2 Timing Configuration
Appuyez pour entrer dans le sous-menu. Vous pouvez régler le timing de mémoire avancée pour chaque canal.
>GT overclocking
Ce menu vous permet d'activer/désactiver l'overclocking de graphics intégrés.
GT Ratio
Ce réglage contrôle le ratio de la fréquence de graphiques intégrés pour activer les graphiques intégrés en combinaison de différentes fréquences.
Il montre la fréquence graphique intégrée. Lecture uniquement.
Cette fonction réduit les interférences électromagnétiques EMI (Electromagnetic Interference) en réglant les impulsions.
Important
- Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, CHOISSEZ Spread Spectrum pour réduire les EMI.
- Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le règlement EMI local.
- N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d'overlocker parce que même un battement léger peut causer un accroissement temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké.
CPU Core Voltage / DRAM Voltage.
Ces menus servent à ajuster les tensions.
Ces menus montrent les tensions actuelles. Lecture uniquement.
Appuyez sur pour entrer dans le sous-menu.
Overclocking Profile 1/2/3/4/5/6
Appuyez sur pour entrer dans le sous-menu.
Donner un nom et le saisir dans ce menu.
Sauvegardez le profil Overclocking 1/2/3/4/5/6
Sauvegarder vos réglages d'overclocking actuels à ROM pour profil choisi.
Charger/ Effacer le profil de surclock 1/2/3/4/5/6
Charger/ Effacer les réglages de profil sauvegardés dans ROM.
Sauvegarder le profil d'overclocking actuel sur un disque flash USB.
Charger un profil d'overclocking depuis un disque flash USB.
Appuyez sur pour entrer dans le sous-menu. Ce sous-menu rend toutes les fonctions essentielles de votre CPU surbrillantes. L'information peut varier selon le modèle et n'est qu'à titre de référence. Vous pouvez aussi accéder à cette information à tout moment en appuyant sur [F4]. Appuyez sur pour entrer dans le sous-menu.
Appuyez sur pour entrer dans le sous-menu. Le sous-menu montre les technologies du CPU installé. Lecture uniquement.
Memory-z
Appuyez sur pour entrer dans le sous-menu. Ce sous-menu rend tous les réglages et timings de vos DIMMs surbrillants. Cette information peut varier selon le modèle et n'est qu'à titre de référence. Vous pouvez aussi accéder à cette information à tout moment en appuyant sur [F5]. Appuyez sur pour entrer dans le sous-menu.
DIMM1~4 Mémoire SPD
Appuyez sur pour entrer dans le sous-menu. Le sous-menu affiche les informations de la mémoire installée.
Appuyez sur pour entrer dans le sous-menu.
Ce menu vous permet de choisir le nombre de coeurs actifs du processeur.
Limit CPUID Maximum Il est prévu de limiter la vitesse annoncée aux systèmes d'opérations anciens. Execute Disable Bit
Il permet de prévenir des attaques de type "buffer overflow" de certains virus ou worms essayant d'exécuter des codes pour endommager votre système. Il est recommandé de toutjours le garder activé. Intel Virtualization Tech
Il améliore la virtualisation et permet au système de fonctionner comme de multiples systèmes virtuels. Référez-vous au site officiel pour plus d'informations.
Intel VT-D Tech
Cette fonction sert à activer/désactiver la technologie Intel VT-D. Pour plus d'informations, veuillez vous référer au site officiel d'Intel. Power Technology
Cette fonction vous permet de désactiver le mode Intel Dynamic Power technologie.
C1E Support
Activer cette fonction pour réduire la consommation d'énergie du CPU lors de l'arrêt. Tous les processeurs ne supportent pas la fonction Enhanced Halt state (C1E).
Il surveille le CPU actuel ainsi que sa consommation d'énergie. Si elle surpassse un certain niveau, le processeur réduira automatiquement sa fréquence. Si vous pouze overlocker votre CPU, mettez le en désactivé.
Intel C-State
C-state est un paramétrage du management de l'alimentation qui détecte lorsque le système est arrêté et ainsi diminue la consommation d'alimentation.
Cette fonction vous permet de désigner un mode C-state.
Cette fonction vous permet d'ajuster la limite d'alimentation TDP pour une longue durée.
Cette fonction vous permet d'ajuster le temps de maintenance pour la limite d'alimentation d'une longue durée.
Cette fonction vous permet d'ajuster la limite d'alimentation TDP pour une courte durée.
Ces domaines vous permettent d'ajuster la sur-valeur actuelle du CPU (primaire niveau)/iGPU (seconde niveau) pour le ratio turbo.
Ces domaines vous permettent d'ajuster la limite d'alimentation turbo du CPU (primaire niveau)/ iGPU (seconde niveau) pour turbo boost.

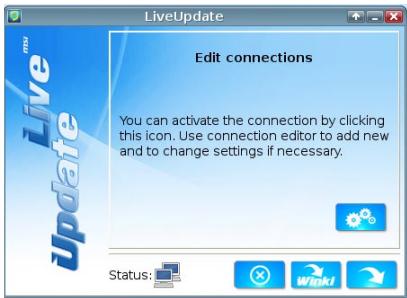

Mettre à jour le BIOS avec live update
Cette partie vous explique comment mettre à jour le BIOS en utilisant l'utilitaire Live Update avant d'entrer dans le système d'exploitation. Live Update mettra à jour le BIOS automatiquement lorsqu'il est connecté à l'Internet. Pour mettre à jour le BIOS avec l'utilitaire Live Update :
- Cliquez sur le bouton Live Update sur le menu BIOS UTILITIES. (Winki doit être installé).
- Réglez la connexion en incluant le bouton s'il est nécessaire.
- Cliquez sur le bouton suivant

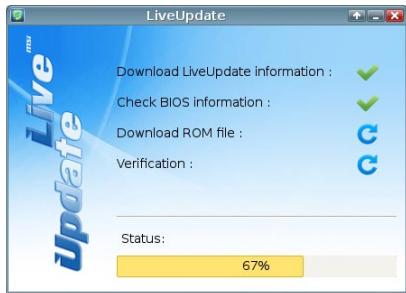

- Live Update détecte automatiquement la version de BIOS et télécharge les dossiers appropriés.
- Cliquez le bouton de confirmation pour permettre à jour le BIOS.
Important
Ne mettez pas à jour votre BIOS si le système fonctionne bien.
Sortez le Disc 'Pilote/Service', qui est inclus dans la boîte de la carte mère et placez-le dans le lecteur optique. L'installation va automatiquement se déclencher, cliquez sur le pilote ou sur l'utilitaire et suivez les instructions à l'écran pour l'installation. Le Disc 'Pilote/Service' contient :
- Menu Pilote : Il montre les différents pilotes disponibles. Choisissez les pilotes que vous souhaitez installer.
- Menu de service : Il montre les applications logicielles supportées par la carte mère.
- Menu service de base : Connectez-vous au site Web officiel de MSI par ce menu.
- Menu d'information du produit : Il montre les nouvelles informations sur le produit MSI.
- Menu de sécurité : Il fournit le programme d'antivirus.
Important
Veuillez consulter le site Web de MSI pour obtenir les derniers pilotes et BIOS pour une meilleure performance du système.

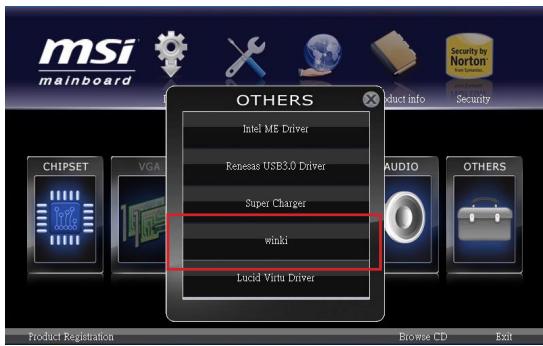

Installer winki
Les fonctions BIOS BROWSER et UTILITIES exigent l'installation préalable de Winki, veuillez installer d'abord l'application "Winki" sur le disque dur sous Windows. Vous pourrez ensuite accéder ces fonctionnalités en cliquant dans CLICK BIOS II sur leurs boutons respectifs.
Pour installer Winki, veuillez suivre les étapes suivantes:
- Allumer l'ordinateur et entrer dans le système d'exploitation Windows.
- Insérez le disque 'Pilote/Service' dans le lecteur optique. Le menu d'installation apparaît.
- Cliquez l'onglet Driver.
- Cliquez le bouton OTHERS.
- Choisissez Winki pour démarrer l'installation.
- Lorsque l'installation est terminée, rédémarrez votre ordinateur.
Pycckn
Z77MA-G43/
Z75MA-G43/
H77MA-G43 Séquence
