РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ G52-75011X7 MSI

Ru-1 PDF created with pdfFactory Pro trial version www.pdffactory.com MS-7501 Системная плата Характеристики - Процессоры AMD Phenom / Athlon 64 / Sempron - Поддержка 4-конт вентилятора процессора с функцией управления скоростью вращения - Поддержка процессоров до 5000+ и выше (Для получения самой новой информации о CPU, посетите сайт http://global.msi.com.tw/index.php?func=cpuform) FSB - Hyper Transport поддерживает скорость до 2.6 GHz

- Северный мост: AMD 780G / 780V - Южный мост: AMD SB700

- DDR2 533/667/800/1066 SDRAM (240 конт / 1.8В) - 4 слота DDR2 DIMM (8ГБ Max) (За дополнительной информацией о совместимых компонентах посетите сайт http://global.msi.com.tw/index.php?func=testreport) LAN - Поддержка Gigabit Fast Ethernet на микросхеме Realtek RTL8111C IEEE 1394 (опционально) - Интегрированный чипсет JMicron 381 - Скорость передачи данных до 400Мб/с

- Интегрированный чипсет Realtek ALC888 - 8-канальное аудио с гибким переназначением разъемов - Совместимость со спец. Azalia 1.0 IDE - 1 порт IDE by на чипсете SB700 - Поддержка режимов Ultra DMA 33/66/100/133 - Поддержка режимов работы PIO, Bus Master SATA - 4 порта SATA II на чипсете SB700 - Поддержк а 4 устройств SATA II - Поддержка скорости передачи данных до 3Гб/с Ru-2 PDF created with pdfFactory Pro trial version www.pdffactory.com

- 1 флоппи порт - Поддержка 1 FDD с 360KB, 720KB, 1.2MB, 1.44MB и 2.88MB

Задней панели - 1 PS/2 порт мыши - 1 PS/2 порт клавиатуры - 1 порт IEEE 1394 (опционально) - 4 порта USB 2.0 - 1 Gigabit разъем LAN - 1 порт VGA - 1 порт DVI (опционально) - 1 порт HDMI (опционально) - 6 звуковых разъемов с гибким переназначением

Разъемы, установленные на плате - 3 разъема USB 2.0 - 1 разъем IEEE 1394 (опционально) - 1 разъем TPM (опционально) - 1 COM порт - 1 разъем CD-In - 1 разъем SPDIF-Out - 1 разъем датчика открывания корпуса - 1 разъем на передней панели

- 1 слот PCI Express x16 - 1 слот PCI Express x1 - 2 слота PCI 32-bit/33MHz Форм Фактор - M-ATX (24.4см X 24.4 см)

- 6 отверстий для крепления Ru-3 PDF created with pdfFactory Pro trial version www.pdffactory.com MS-7501 Системная плата IEEE 1394 Mouse, p. Ru-9 VGA, p. Ru-9 (опционально), LAN, p. Ru-10 p. Ru-9 HDMI (Optional), p. Ru-9 Keyboard, p. Ru-9 PWR1, p. Ru-11 DVI-D (опционально), p. Ru-9 USB Ports, p. Ru-10 Audio Jacks, p. Ru-10 DIMM Slots, p. Ru-7 CPU, p. Ru-5 CPUFAN1, p. Ru-12 JCOM1, p. Ru-14 JCI1, p. Ru-14 JTPM1, p. Ru-15 FDD1, p. Ru-12 IDE1, p. Ru-12 ATXPWR1, p. Ru-11 PCI Express Slots, p. Ru-17 SATA1~4, p. Ru-13 PCI Slots, p. Ru-17 SYSFAN1, p. Ru-12 JAUD1, p. Ru-15 JUSB1~3, p. Ru-14 JBA T1, JFP1, p. Ru-13 p. Ru-16 JCD1, p. Ru-15 J1394_1, p. Ru-13 SPDOUT1, p. Ru-15 K9A2GM / K9A2VM (MS-7501 v1.X) Micro-ATX Системная плата Ru-4 PDF created with pdfFactory Pro trial version www.pdffactory.com Центральный процессор: CPU Эта с ис темная п лата п оддерж ивает п роц ес с оры от AMD ®. Для облегчения установк и процесс ора на ней установлен разъем под названием Socket A M2/ AM2+. Если у вас нет процессорного кулера, пожалуйста, свяжитесь с дилером с целью приобретения и его установки до того, как включите компьютер. Самую последнюю информацию о CPU можно получить на сайте http://global.msi. com .tw/index.php?func=cpuform

Перегрев может серьезно повредить центральный процессор и систему. Ч т обы у бер ечь проц ес с ор от пе регр ева, у б едит ес ь в том, ч то процессорный кулер работает нормально. Чтобы улучшить теплопередачу, у бедитес ь в том, что нанес ен слой теплопроводя щей пас ты (или теплопроводящей ленты) между процессором и радиатором. Замена CPU При замене CPU, во избежание его повреждения, обязательно отключите источник питания или выньте вилку блока питания из розетки. Установка процессора в Socket AM2/ AM2+

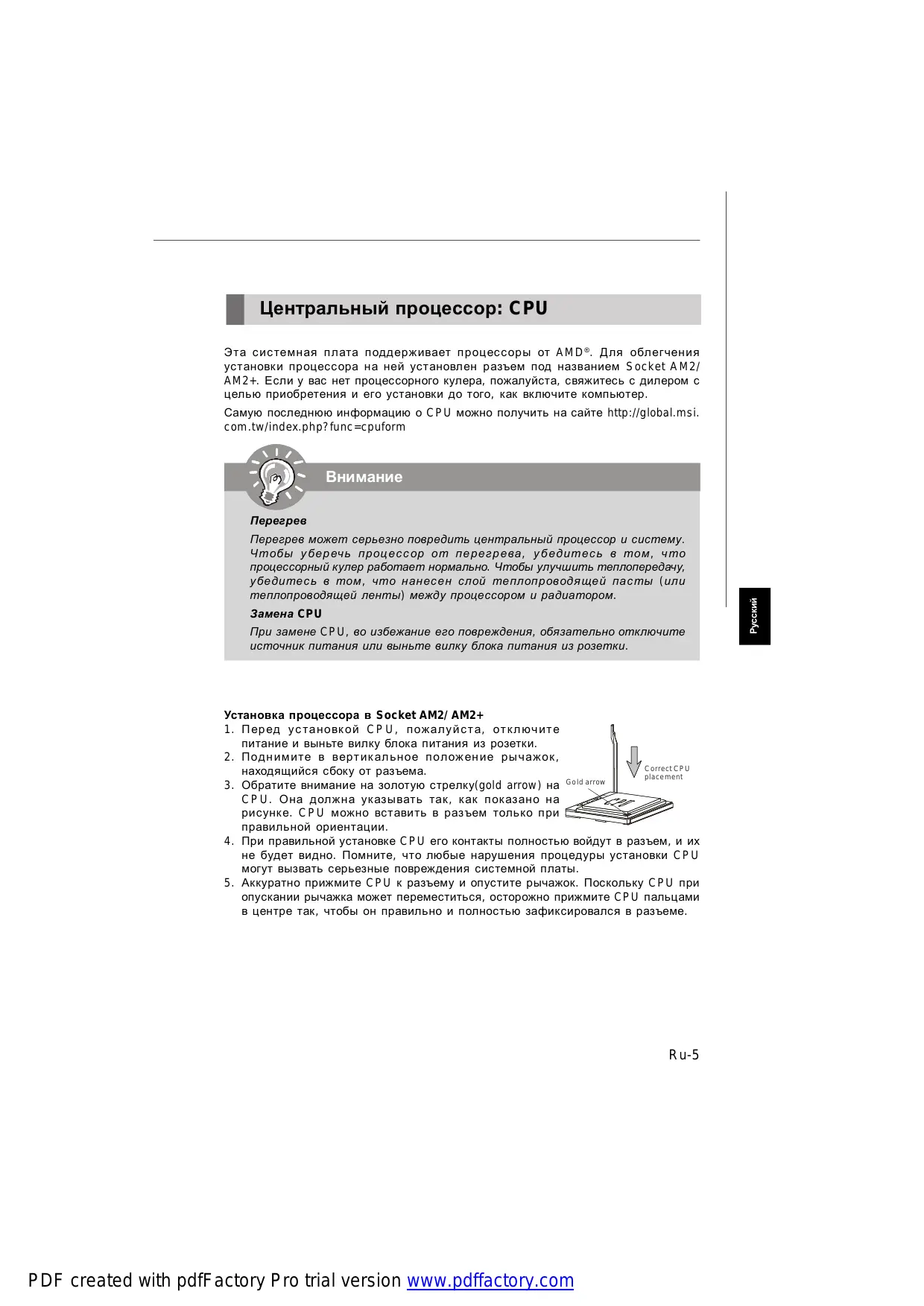

1. П ер ед у с тановк ой CP U, п ож алу й с т а, от к л юч ит е

питание и выньте вилку блока питания из розетки.

2. Подн им ите в верт ик ал ьное п олож ен ие ры чаж ок ,

Correct CPU находящийся сбоку от разъема. placement

3. Обратите внимание на золотую стрелку(gold arrow) на Gold arrow

CP U. Она долж на ук азывать так , к ак п ок азано на рисунк е. CPU можно вставить в разъем только п ри правильной ориентации.

4. При правильной установке CPU его контакты полностью войдут в разъем, и их

не будет видно. Помните, что любые нарушения процедуры установки CPU могут вызвать серьезные повреждения системной платы.

5. Аккуратно прижмите CPU к разъему и опустите рычажок. Поскольку CPU при

опускании рычажка может переместиться, осторожно прижмите CPU пальцами в центре так, чтобы он правильно и полностью зафиксировался в разъеме. Ru-5 PDF created with pdfFactory Pro trial version www.pdffactory.com

MS-7501 Системная плата Установка вентилятор для CPU Во избежание перегрева п роцессора при его работе обязательно установите вентилятор процессора. Не забудьте нанести теплопроводящую пасту на верхнюю крышку процессора перед установкой радиатора/ вентилятора процессора. Если у вас нет процессорного вентилятора, пожалуйста, свяжитесь с дилером с целью приобретения и его установки до того, как включите компьютер.

Фото системной платы, размещенные в этой части, приведены только для демонстрации установки вентилятора. Общий вид системной платы зависит от модели, купленной вами.

1. Разместите радиатор на узле крепления. Вначале зацепите один его край.

2. Затем нажмите на другой край, чтобы установить радиатор на узел крепления.

Найдите рычаг фиксации и поднимите его.

3. Зафиксируйте радиатор дальнейшим поворотом рычага.

4. Подключите кабель вентилятор CPU к соответствующему разъему системной

Fixed Lever Ru-6 PDF created with pdfFactory Pro trial version www.pdffactory.com

Cлоты DIMM используются для установки модулей памяти. За дополнительной информацией о совместимых к омпонентах поситите с айт http://global.msi.com.tw/index.php?func=testreport DDR2 240-конт, 1.8V 56x2=112 конт 64x2=128 конт В двухканальном режимемодули памяти могут передавать и принимать данные по 2 шинам одновременно. При использовании двухканального режима производительность системы повышается. Ниже приведены правила заполнения слотов памяти для работы в двухканальном режиме.

Правила установки модулей памяти для работы в двухканальном режиме MS-7501 Системная плата Установка модулей памяти

1. Модули памяти имеют только одну прорезь в с ередине. Модуль войдет в

разьем только при правильной ориентации.

2. Вставьте модуль в DIMM слот в вертикальном направлении. Затем нажмите на

него, чтобы золоченые контакты глубоко погрузились в DIMM слот. Если модуль п амя ти вс тавлен п равильно, то п лас тик овые защ елк и на обоих к онц ах закроются автоматически.

Золотые контакты едва видны, если модули памяти правильно размещены в DIMM слоте.

3. Вручную убедитесь, что модуль закреплен в слоте DIMM защелками с обеих

- Для работы в двухканальном режиме убедитесь, что в разъемах разных каналов у вас установлены модлуи одного типа и одинаковой - Чтобы система загрузилась, вначале установите модули в разъемы DIM M 1. - Из-за специфики распределения системных ресурсов чипсета, объем доступной памяти может максимально составить 7+ГБ (но не 8ГБ) при установке модулей памяти 2ГБ в каждый из слотов . Ru-8 PDF created with pdfFactory Pro trial version www.pdffactory.com Задняя панель Разъемы мыши/клавиатуры Ст ан дартн ые р азъем ы DI N P S / 2 ® д ля п одк лю чения м ыш и / к лавиату ры с интерфейсом PS/2 ®. Разъем PS/2 для мыши (6-контактная зеленая розетка) Разъем PS/2 для клавиатуры (6-контактная фиолетовая розетка)

Разъем HDMI (опционально) Мультимедийный интерфейс высокой четкости (HDMI) - это полностью цифровой аудио/видео интерфейс с возможнос тью п ередачи данных в несж атом виде. Единый кабель HDMI обеспечивает п ерадачу ТВ -сигнала в любом формате, включая телевидение с тандартной, повыш енной и высокой четкости, а также многоканальное цифровое аудио. Порт VGA Разъем DB15 для подключения монитора. DVI Port (опционально) Коннектор DVI (Digital Visual Interface) позволяет подключить LCD монитор. Он обеспечивает высокос коростное цифровое соединение между комп ьютером и дисплеем. Для подключения монитора, просто подключите кабель монитора к коннектору DVI, а также убедитесь в том, что другой конец кабеля правильно соединен с монитором (см. руководство пользователя монитора для получения дополнительной информации). Разъем IEEE1394 (опционально) Этот коннектор позволяет подключить порты IEEE 1394 на выносной планке IEEE1394. Ru-9 PDF created with pdfFactory Pro trial version www.pdffactory.com MS-7501 Системная плата Порт USB USB порт (Universal Serial Bus) позволяет подключать такие USB устройства, как клавиатура, мышь и т.д. Разъем LAN Стандартный разъем RJ-45 для подключения к локальной вычислительной сети (LAN). К нему подключается кабель локальной сети. LED

LAN соединение не установлено. Есть (постоянно) LAN соединение установлено. Есть (пульсирует) Связъ с другим компьютером по LAN.

Скорость передачи 10 Мб/с.

Скорость передачи 100 Мб/с.

Скорость передачи 1000 Мб/с. Аудио разъемы Эти разъемы ис пользуются для п одк лючения звук овых ус тройств. Разъемы, выполняющие разные функции, имеют различные цвета. Вход аудио (Голубой) - Линейный вход, используется для подключения внешего CD проигрывателя, магнитофоноа или других звуковых устройс тв. Выход аудио (Зеленый) - Линейный выход для подключения наушников или колонок. Микрофон (Розовый) - Разъем для подключения микрофона. Выход RS (Черный) - Выход на задние колонки в режиме 4/ 5.1/ 7.1 Выход CS (Оранжевый) - Выход на центральную колонку и сабвуфер в режиме 5. 1/ 7.1. Выход SS (Серый) - Выход на боковые колонки в режиме 7.1 Ru-10 PDF created with pdfFactory Pro trial version www.pdffactory.com Соединители, перемычки, разъемы Подключение источника питания Перед подключением разъема питания, во избежание повреждений обязательно убедитесь, что все компоненты установлены правильно. Все разъемы питания должны быть подключены к блоку питания ATX для обеспечения стабильной работы системной платы. 24-контактный разъем питания ATX Этот разъем позволяет подключить 24-контактный коннектор блока питания ATX. Перед подключением источника питания убедитесь, что его разъем и контакты правильно сориентированы. Затем плотно вставьте его в разъем на системной Вы также можете использовать 20-контактный ATX блок питания. ATXPWR1

Разъем питания ATX 12В Этот разъем 12V предназначен для питания CPU. PWR1 12V 12V GND GND

Ru-11 PDF created with pdfFactory Pro trial version www.pdffactory.com MS-7501 Системная плата Разъем FDD Разъем поддерживает FDD емкостью 360Kб, 720Kб, 1.2Mб, 1.44Mб или 2.88Mб. FDD1 IDE разъем Разъем поддерживает подключение жестких дисков IDE, оптических приводов и других устройств с интерфейсом IDE. IDE1

При подключении двух устройств, следует установить второе в режим Slave посредством перестановки перемычки. За инструкциями обратитесь к документации изготовителя устройства. Разъемы питания вентиляторов Разъемы питания вентиляторов поддерживают вентиляторы с питанием +12В. Вентилятор процессора поддерживает функцию Sm art FAN. При подключении необходимо помнить, что красный провод подключается к шине+12В, черный - к земле GND. Ес ли на сис темной п лате установлена мик рос хема апп аратного мониторинга, необходимо использовать специальные вентиляторы с датчиками скорости для реализации функции управления вентиляторами. CONTROL SENSOR +1 2V GND CPUFAN1 SENSOR +1 2V GND SYSFAN1

1. Ч тобы у знать о моделя х подх одящих вентиля торов обратитесь,

пожалуйста, на официальный веб сайт или проконсу льтируйтесь с

2. CPUFAN поддерживает управление скоростью вращения вентилятора.

3. Разъем CPUFAN поддерживает вентиляторы, как с 3, так и с 4 контактами.

Ru-12 PDF created with pdfFactory Pro trial version www.pdffactory.com Разъем Serial ATA Данный разъем является высокоскоростным портом интерфейса Serial ATA. Любой разъем Serial ATA может соединяться с одним устройством Serial ATA.

Избегайте, пожалуйста, резких изгибов кабеля Serial ATA. В противном случае могут возникнуть потери данных при передаче. Оба э ти к оннек тора исп ользуются для подк лючения к нопок и индик аторов, располож енных на передней панели корпуса. Коннектор J FP1 соответс твует руководству Intel® Front Panel I/O design. Power Power LED Switch + 2

HDD Reset LED Switch JFP1 Коннектор IEEE1394 TPAGround TPBCablepower Ground Этот коннектор позволяет п одключить порты I EEE 1394 на выносной планке IEEE1394.

Коннекторы передней панели MS-7501 Системная плата Выносной коннектор USB JUSB1/2/3 USB 2.0 Bracket VCC USB1USB1+ GND USBOC Разъем, соответствует спецификации Intel® I/O Connectivity Design, идеально подходит для подключения таких высокоскоростных периферийных устройств, как USB HDD, цифровые камеры, MP3 плееры, принтеры, модемы и им подобные. (опционально)

Помните, что во избежание повреждений, контакты VCC и GND должны быть правильно подключены. Датчик открывания корпуса К этому коннектору подключется кабель датчика, установленного в корпусе. При открывании к орпуса его механизм активизируетс я. Система запоминает э то событие и выдает предупреждение на экран. Предупреждение можно отключить в настройках BIOS. GND CINTRU JCI1 Коннектор последовательного порта SIN DTR DSR CTS Данный разъем является выс окоскоростным пос ледовательным портом связи 16550A с 16- битной передачей FIFO. К этому разъему можно непоследственно подключить последовательное устройство.

JCOM1 Ru-14 PDF created with pdfFactory Pro trial version www.pdffactory.com Разъем выхода S/PDIF Этот разъем используется для подключения SPDIF (Формат цифровой передачи от Sony & Philips) - для цифровой передачи звукового сигнала. SPDOUT1 GND VCC SPDIF Разъем CD-In Этот коннектор предназначен для подключения внешенего входа аудио.

GND R Выносной разъем аудио Ground MIC_JD NC(No pin) LINE out_JD Этот коннектор позволяет подключить выносной разъем аудио на передней панели и соответствует руководству Intel ® Front Panel I/O Connectivity Design Guide.

MIC _L MIC _R LINE out_R Front_JD LINE out_L JAUD1 Разъем TPM Модуля Данн ый р аз ъем п од к л юч аетс я к модул ю TP M (T ru st ed P l at form M od ul e) (опционально). За более подробной информацией и назначениями обращайтесь к Описанию модуля TPM. LFRAME# GND GND LAD3 Key(no pin) LAD2 VCC5 LAD1 SIRQ LAD0 VCC3 LRST# 3Vdual / 3V_STB LCLK

JCD1 MS-7501 Системная плата Перемычка сброса CMOS На плате установлена CMOS память с питанием от батарейки, хранящая данные о к онфигурац ии с ис темы. Данные, хранящ иеся в CMOS п амяти, требуютс я компьютеру для загрузки операционной системы при вк лючении. Если у вас возникает необходимость сбросить конфигурацию системы (очистить CMOS), воспользуйтесь этой перемычкой.

Очистка CMOS производится соединением контактов 2-3 при отключенной системе. Затем следует вернуться к соединению контактов 1-2. Избегайте очистки CMOS при работающей системе: это повредит системную плату. Ru-16 PDF created with pdfFactory Pro trial version www.pdffactory.com Слот PCI (Peripheral Component Interconnect) Express Слот PCI Express поддерживает карты расширения с интерфейсом PCI Express. Слот PCI Express x 16 поддерживает скорость передачи данных до 4.0 ГБ/с. Слот PCI Express x 1 поддерживает скорость передачи данных до 250 МБ/с. Слот PCI Express x16 Слот PCI Express x1 Слот PCI (Peripheral Component Interconnect) Слот PCI позволяет установить карты LAN, SCSI, USB и другие дополнительные карты расширения, которые соответствуют характеристикам PCI.

Перед установкой или извлечением карт расширения убедитесь, что кабель питания отключен от электрической сети. Прочтите документацию на карту расширения и выполните необходимые аппаратные или программные установки для данной платы, такие как перемычки, переключатели или конфигурацию BIOS. Ru-17 PDF created with pdfFactory Pro trial version www.pdffactory.com MS-7501 Системная плата Настройка BIOS В этой главе приводятся основные сведения о режиме настройки BIOS (BIOS SETUP), который позволяет установить оптимальную конфигурацию системы. Этот режим может потребоваться в следующих случаях:

• Во время загрузки системы появляется сообщение об ошибке с требованием запустить BIOS SETUP.
• Вы желаете заменить заводские настройки на собственные.

1. Для улучшения работы системы содержимое каждого из разделов BIOS,

рассматриваемое в данной главе, постоянно совершенствуется . Поэтому, для новых версий BIOS оно может несколько отличаться от данного описания, которое сможет служить в качестве ориентира.

2. При загрузке, в первой, после объема памяти строке, выводится

обозначение BIOS . Обычно оно имеет следующий формат: A7501AMS V1.0 062508 где: 1ая буква соответствует изготовителю BIOS ( A = AMI, W = AWARD и P = PHOENIX) Следующие 4 цифры соответствуют номеру модели. Следующая буква обозначает поставщика чипсета (A = AMD, I = Intel, V = VIA, N = Nvidia, U = ULi). 2 следующие буквы обозначают заказчика MS = стандартный заказчик. V1.0 соответствует номеру версии BIOS . 062508 - дата выпуска BIOS. Ru-18 PDF created with pdfFactory Pro trial version www.pdffactory.com Вход в режим настройки Включите питание компьютера. При этом запустится процедура POST (Тест включения питания). Когда на экране появится приведенное ниже сообщение, нажмите клавишу <DEL> для входа в режим настройки. Press DEL to enter SETUP Если сообщение исчезло, а вы не успели нажать клавишу, перезапустите систему, выключив и снова включив питание, или нажав кнопку RESET. Можно, также, перезапустить систему, нажав одновременно клавиши <Ctrl>, <Alt>, и <Delete>. Режим настройки Войдя в режим настройки, вы сразу увидите Главное меню. Главное меню содержит список настроек, которые вы можете изменить. Для выбора можно использовать клавиши со стрелками ( ↑↓ ) . Справка о выбранной настройке отображается в нижней части экрана. Если вы обнаружите, что слева от пункта меню имеется знак правого указателя (как показано справа) это означает н али ч и е п од м ен ю, с од ер ж ащ его д оп ол н и т ель н ы е нас тройк и которые можно сделать в э том п ункте. Используйте управляющие клавиши ( ↑↓ ) для выбора , а затем нажмите <Enter> чтобы вызвать подменю. Далее можно ис пользовать управляющ ие клавиш иe для ввода п араметров и перемещения по пунктам подменю. Чтобы вернуться в главное меню, просто нажмите <Esc>. Подробная справка <F1> В режиме настройки BIOS имеется возможность получения подробной справки. Ее можно вызвать из любого меню простым нажатием <F1>. В окне справки будут перечислены все возможные настройки в выбранном пункте меню. Нажмите <Esc> для выключения окна справки. Ru-19 PDF created with pdfFactory Pro trial version www.pdffactory.com

Main Menu (Главное меню) MS-7501 Системная плата Main Menu (Главное меню) При входе в режим настройки BIOS на экране отображается Главное меню. Главное меню позволяет выбрать десять функций настройки и имеет два варианта выхода. Для перемещения по пунктам используются клавиши со стрелками и <Enter> для подтверждения или входа в подменю. Standard CMOS Features (Стандартные функции CMOS) Это меню позволяет установить основные параметры конфигурации системы (дату, время и т.п.) Advanced BIOS Features (Дополнительные функции BIOS) Это меню используется для настройки специальных функций BIOS от AMI ®. Integrated Peripherals (Встроенные периферийные устройста) Это меню используется для настройки параметров встроенных периферийных устройств. Power Management Setup (Настройка управления питанием) Это меню позволяет задать параметры управления питанием системы. H/W Monitor (Монитор аппаратной части) Этот пункт отображает состояние аппаратной части ПК. Cell Menu (Меню узла “Cell”) Это меню позволяет управлять тактовыми частотами и напряжениями при разгоне системы. Load Fail-Safe Defaults (Установка значений по умолчанию) Этот пункт меню BIOS’a используется для загрузки значений параметров системы, обеспечивающих наиболее стабильную работу. Load Optimized Defaults (Установить оптимальные настройки) Это меню используется для установки настроек изготовителя для оптимальной производительности системной платы. BIOS Setting Password (Пароль доступа к настройкам BIOS) Это меню используется, чтобы задать пароль. Save & Exit Setup (Выход с сохранением настроек) Запись изменений в CMOS и выход из режима настройки. Exit Without Saving (Выход без сохранения) Отмена всех изменений и выход из режима настройки. Ru-20 PDF created with pdfFactory Pro trial version www.pdffactory.com В общем случае, находясь в режиме настройки BIOS, рекомендуется выполнить следующие действия.

1. Load Optimized Defaults (Установить оптимальные настройки): Клавишами

управления ( ↑↓ ) выберите пункт Load Optimized Defaults и нажмите <Ruter> , появится следующее сообщение: Выберите [Ok] и нажмите Enter, чтобы загрузить настройки по умолчанию для оптимальной производительности системы.

(Стандартные функции CMOS) и нажмите <Enter> для входа в меню. Установите дату и время в соответствующих полях.

3. Save & Exit Setup (Выход с сохранением изменений): Клавишами управления

(↑↓ ) выберите пункт Save & Exit Setup и нажмите <Enter>, появится следующее

Выберите [Ok] и нажмите Enter, чтобы сохранить конфигурацию и выйти из BIOS Setup.

Приведенная выше конфигурация подходит для общего применения. Если же вам требуются более тонкие настройки BIOS, обратитесь к английской версии руководства на веб-сайте MSI Ru-21 PDF created with pdfFactory Pro trial version www.pdffactory.com MS-7501 Системная плата Сведения о программном обеспечении Установите в CD привод диск Driver/Utility (Драйверы и утилиты) из комплекта пос тавки системной платы. Автоматическ и зап устится инсталляция. Просто нажмите на название драйвера/ утилиты и следуйте инструкциям на экране для завершения инсталляции. Диск Driver/Utility содержит: Driver m enu (Меню драйверов) - Из имеющихся драйверов выберите нужный для активации устройства. Utility menu (Меню утилит) - Содержит прикладные программы для поддержки системной платы. W ebSite menu (Меню вебсайтов) - Содержит список необходимых вебсайтов.

Если же вам требуются более тонкие настройки BIOS, обратитесь к английской версии руководства на веб-сайте MSI. Ru-22 PDF created with pdfFactory Pro trial version www.pdffactory.com
