Тип продукта	Материнская плата
Форм-фактор	ATX (30,5 см x 23,6 см)
Сокет CPU	LGA775
Поддерживаемые процессоры	Intel Core2 Quad, Core2 Duo, Pentium E2XXX, Celeron 4XX
Поддерживаемая FSB	1333/1066/800 МГц
Чипсет	Северный мост Intel P31/G31, Южный мост Intel ICH7R/ICH7
Тип памяти	DDR2
Скорость памяти	800/667 МГц
Максимальный объем памяти	4 ГБ (4 x DIMM)
Слоты расширения	1x PCI Express x16, 2x PCI Express x1, 3x PCI
Аудио	Realtek ALC888, 8 каналов, совместимость HD Audio
Сеть	Realtek RTL8111C/RTL8111B Gigabit Ethernet
Хранение	4x SATA II (3 Гбит/с), 1x IDE Ultra DMA 66/100, 1x FDD
Порты USB	4 порта USB сзади + 2 передних разъема (до 8 портов)
Задние порты ввода/вывода	1x PS/2 мышь, 1x PS/2 клавиатура, 1x параллельный, 1x последовательный, 1x RJ45, 6x аудиоразъемов
Внутренние разъемы	2x USB, 1x CD-IN, 1x S/PDIF out, 1x переднее аудио, 1x датчик открытия корпуса, 1x IEEE 1394 (опционально), 1x TPM
Питание	ATX 24 контакта + CPU 12V 4 контакта
Разгон	Перемычки FSB (200/266/333 МГц)
Мониторинг оборудования	Температура CPU, напряжения, скорость вентиляторов, Smart Fan

Часто задаваемые вопросы - G52-73921XK MSI

Какие процессоры совместимы с материнской платой MSI G52-73921XK?

Материнская плата поддерживает процессоры Intel Core2 Quad, Core2 Duo, Pentium E2XXX и Celeron 4XX в формате LGA775.

Какой тип оперативной памяти поддерживается и какова максимальная емкость?

Она поддерживает до 4 ГБ памяти DDR2 800/667 МГц, распределенной по 4 слотам DIMM.

Как установить процессор на материнскую плату?

Убедитесь, что желтый треугольник на процессоре совмещен с индикатором Pin 1 на сокете, затем опустите рычаг и закрепите вентилятор.

Какие порты хранения доступны?

Материнская плата имеет 4 порта SATA II, 1 порт IDE и 1 порт для дисковода гибких дисков.

Как настроить двухканальный режим памяти?

Установите одинаковые модули в слоты DIMM1/DIMM3 или DIMM2/DIMM4 для активации двухканального режима.

Как очистить CMOS в случае проблемы?

Выключите систему, переместите перемычку JBAT1 из положения 1-2 в положение 2-3 на несколько секунд, затем верните в положение 1-2.

Что такое функция Smart Fan и как ее настроить?

Функция Smart Fan автоматически регулирует скорость вентилятора в зависимости от температуры процессора. Вы можете настроить ее в BIOS.

Какие клавиши используются для входа в BIOS?

Нажмите клавишу DEL во время загрузки для входа в BIOS.

Как разогнать FSB с помощью перемычек?

Выключите компьютер, затем установите перемычки JFSB1/JFSB2 в соответствии с положениями 200 МГц (по умолчанию), 266 МГц или 333 МГц.

Где найти последние драйверы и BIOS для этой материнской платы?

Посетите официальный веб-сайт MSI (http://global.msi.com.tw) для обновлений драйверов и BIOS.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ G52-73921XK MSI

		DIMM1	DIMM2	DIMM3	DIMM4
ДвухсанPortable reхим	Комбионаця1	ДС/OC	X	ДС/OC	X
	Комбионаця2	ДС/OC	X	X	ДС/OC
	Комбионаця3	X	ДС/OC	ДС/OC	X
	Комбионаця4	X	ДС/OC	X	ДС/OC
	Комбионаця5	OC	OC	OC	OC
Одно疮 canonPortable reхим	Комбионаця1	ДС/OC	X	X	X
	Комбионаця2	X	ДС/OC	X	X
	Комбионаця3	X	X	ДС/OC	X
	Комбионаця4	X	X	X	ДС/OC
	Комбионаця5	OC	OC	X	X
	Комбионаця6	X	X	OC	OC
	Комбионаця7	OC	OC	ДС/OC	X
	Комбионаця8	OC	OC	X	ДС/OC
	Комбионаця9	ДС/OC	X	OC	OC
	Комбионаця10	X	ДС/OC	OC	OC

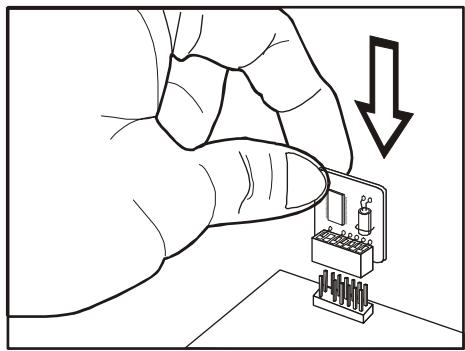

Данный разъем подключается к модулю TPM (Trusted Platform Module) (опционально). За более подробной информацией и названиями обращайтесь к описанию модуля TPM.

13 1 JTPM1

Pin	Signal	Description	Pin	Signal	Description
1	CLK	LPCclock	2	3Vdual/3V_STB	3V dual or 3V standby power
3	LRST#	LPCreset	4	VCC3	3.3V power
5	LAD0	LPC address & data pin0	6	SIRQ	Serial IRQ
7	LAD1	LPC address & data pin1	8	VCC5	5Vpower
9	LAD2	LPC address & data pin2	10	KEY	No pin
11	LAD3	LPC address & data pin3	12	GND	Ground
13	LFRAME#	LPCFrame	14	GND	Ground

Коннекторы передней панели: JFP1/JFP2

Эти коннекторы используются для подключения панели индикаторов, расположенных на передней панели корпуса. Коннектор JFP1 соответствует руководству Intel® Front Panel I/O Connectivity Design.

JFP1 Pin Definition

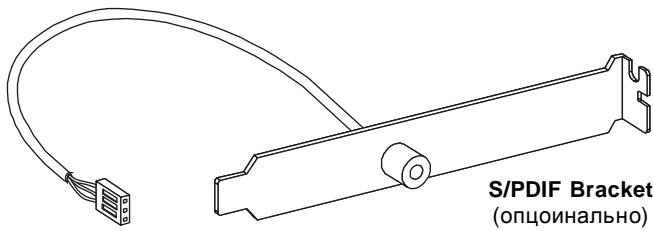

Этот разъем используется для подключения интерфейса S/PDIF (Sony & Philips Digital Interconnect Format) для передачи звука в цифровом формате.

JSP1

Разъем USB передней панели: JUSB1/JUSB2

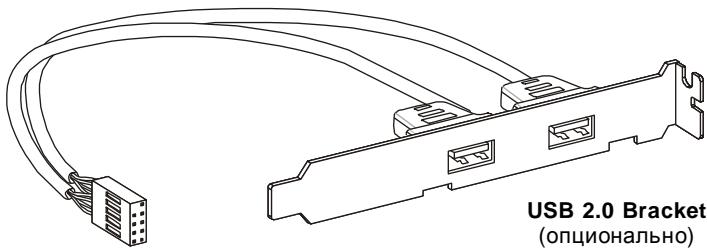

Разъем, соответствующий спецификации Intel® I/O Connectivity Design, идеально подходит для подключения таких высокоскоростных периферийных устройств, как USB HDD, цифровые камеры, MP3-плееры, принтеры, модемы и подобные.

JUSB1 JUSB2

Pin Definition

PIN	SIGNAL	PIN	SIGNAL
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	GND	8	GND
9	Key (no pin)	10	USBOC

Внимание

Помните, что во избежание повреждений, контакты VCC и GND должны быть правильно подключены.

Перемычки

Перемычка очистки CMOS: JBAT1

На плату установлена CMOS память с питанием от батарейки, хранящая данные о конфигурации системы. С помощью памяти CMOS, система автоматически загружается каждый раз при включении. Если у вас возникает необходимость сбросить конфигурацию системы (очистить CMOS), воспользуйтесь этой перемычкой.

Внимание

Очистка CMOS производится соединением контактов 2-3 при отключенной системе. Затем следует вернуться к соединению контактов 1-2. Избегайте очистки CMOS при работающей системе: это повредит системную плату.

Перемычки аппаратного разгона FSB: JFSB1/JFSB2

Перестановка перемычек JFSB1 и JFSB2 позволяет разогнать FSB путем увеличения частоты процессора. Следуйте нижеследующим указаниям для настройки FSB.

200 МГц (по умолчанию)

266 МГц

333 МГц

Внимание

1. Перед перестановкой перемычек убедитесь, что кабель питания отключен от электрической сети.
2. Пожалуйста, установите перемычку в положение по умолчанию после установки процессора с FSB 400.

Слоты

Маршрутизация запросов прерываний PCI

IRQ - сокращение от interrupt request (line) - линия запроса прерывания, аппаратная линия, по которой устройства могут посылать сигналы прерывания микропроцессору. Обычное подключение PCI IRQ к контактам шины PCI показано ниже:

Advanced BIOS Features (Дополнительные функции BIOS)

Это меню используется для настройки специальных функций.

1. Load Optimized Defaults (Установка оптимальных настроек): Клавишами управления (↑↓) выберите пункт Load Optimized Defaults и нажмите Enter, появится следующее сообщение:

Выберите [Ok] и нажмите Enter, чтобы загрузить настройки по умолчанию для оптимальной производительности системы.

1. Setup Date/Time (Установка даты/времени): Выберите Standard CMOS Features (Стандартные функции CMOS) и нажмите Enter для входа в меню. Установите дату и время в соответствующих полях.

1. Save & Exit Setup (Выход с сохранением изменений): Клавишами управления (↑↓) выберите пункт Save & Exit Setup и нажмите Enter, появится следующее сообщение:
