Тип продукта	Компактная Hi-Fi система
Бренд	Pioneer
Модель	X-HM82D-K
Размеры (Ш x В x Г)	290 x 110 x 290 мм (основной блок)
Вес	Около 4,5 кг (основной блок)
Питание	230 В ~ 50 Гц
Потребляемая мощность	В рабочем режиме: 45 Вт; в режиме ожидания: < 0,5 Вт
Выходная мощность	2 x 25 Вт RMS (4 Ом)
Поддерживаемые аудиоформаты	CD, CD-R/RW, MP3, WMA, AAC, FLAC, WAV
Основные функции	CD-плеер, FM/AM тюнер, Bluetooth, USB, вспомогательный вход, встроенные динамики
Подключение	Bluetooth (дальность до 10 м), USB (спереди), аналоговый аудиовход (RCA), выход на наушники
Динамики	Двухполосные колонки с 13-см конусом и твитером
Дополнительные функции	Часы, таймер, эквалайзер, пульт ДУ в комплекте
Уход и чистка	Отключайте перед чисткой; используйте мягкую сухую ткань
Безопасность	Не подвергайте воздействию влаги, не закрывайте вентиляционные отверстия
Запчасти и ремонт	Запасные части не предоставляются производителем; обратитесь в авторизованный сервисный центр
Общая информация	Инструкция доступна для загрузки на notice-facile.com

Часто задаваемые вопросы - X-HM82D-K PIONEER

Как подключить телефон через Bluetooth?

На пульте или устройстве нажмите кнопку BLUETOOTH. Включите Bluetooth на телефоне и выберите "Pioneer X-HM82D" в списке. Код сопряжения обычно "0000", если его запрашивают.

Можно ли слушать радио без антенны?

Да, но прием будет ограничен. Используйте прилагаемую FM-антенну или проводную антенну для лучшего качества.

Как настроить часы?

Нажмите кнопку CLOCK/TIMER на пульте. Используйте кнопки навигации для установки часов и минут, затем подтвердите кнопкой ENTER.

Что делать, если устройство не включается?

Проверьте, подключен ли кабель питания и работает ли розетка. Если проблема не исчезнет, возможно, неисправен внутренний предохранитель; обратитесь в авторизованный сервисный центр.

Звук слабый или искаженный, что делать?

Проверьте подключение колонок и убедитесь, что громкость не на максимуме. Отрегулируйте эквалайзер с помощью пульта. Отодвиньте колонки от стен, чтобы избежать резонанса.

Можно ли подключить наушники?

Да, подключите наушники с разъемом 3,5 мм к переднему выходу для наушников. Звук из динамиков будет отключен.

Пульт не работает, что делать?

Замените батарейки (тип AAA). Убедитесь, что между пультом и устройством нет препятствий. Если проблема сохраняется, перезагрузите устройство, отключив его от сети на 30 секунд.

Как записать аудио-CD, чтобы он был читаемым?

Используйте CD-R или CD-RW и записывайте в аудиоформате (CDDA) или с файлами MP3/WMA. Финализируйте диск после записи.

Нормально ли греется устройство?

Небольшой нагрев нормален. Убедитесь, что вентиляционные отверстия не заблокированы. Если температура становится чрезмерной, выключите устройство и дайте ему остыть.

Как сбросить устройство до заводских настроек?

Отключите устройство от розетки как минимум на 30 секунд, затем снова подключите. Пользовательские настройки (часы, станции) будут удалены.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ X-HM82D-K PIONEER

RECEIVER SYSTEM / СИСТЕМА СЕТЕВОГО РЕСИВЕРА CD

NETWORK CD RECEIVER / MICRO CHAINE CD ET RESEAU / RECEPTOR DE CD EN RED / NETWORK-CD-RECEIVER / AMPLIFICATORE CON CD E RETE / NETWORK CD RECEIVER / CETEBOЙ РЕСИВЕР CD

Quick Start Guide / Guide rapide / Guía de inicio rápido / Kurzanleitung / Guida di avvio rapido / Snelstartgids / Краткое руководство пользователя

Благодарим вас за приобретение данного изделия Pioneer. В данном Кратком руководстве пользователя содержатся инструкции по основным подключениям и операциям для упрощенного использования ресивера. Подробное описание ресивера см. в «Инструкции по эксплуатации», содержащихся на поставляемом CD-ROM (②).

What's in the box

Пульт дистанционного

управления

Power cord

Подставка для iPhone/iPad

Warranty card

Carte de garantie

Tarjeta de garantía

Garantiekarte

Гарантийный сертификат

CD-ROM (Инструкции по эксплуатации)

Сухие батарейки размера AAA IEC R03, 2 шт.

These quick start guide

Это краткое руководство пользователя

X-HM82XC-HM82X-HM72X-HM8

AM loop antenna

Antenne cadre AM

Проволочная антенна FM

XC-HM82D X-HM72D

DAB/FM wire antenna

Antenne filaire DAB/FM

Antena de cable DAB/FM

Проволочная антенна DAB/FM

X-HM82 X-HM82D

X-HM72X-HM72D

X-HM82
X-HM82D

Non skid pad x 8

Громкоговорители x 2

Speaker wires x 2

Кабеля громкоговорителей x 2

English

Подробное описание ресивера см. в «Инструкции по эксплуатации», содержащихся на поставляемом CD-ROM. Инструкции по эксплуатации также можно загрузить с вебсайта Pioneer (http://www.pioneer.eu). Подробнее об использовании CD-ROM см. ниже.

♦Рабочее Окружение — Чтобы посмотреть руководство пользователя в формате PDF, поставляемое на CD-ROM, эта операция подтверждена для следующих операционных сред. Microsoft® Windows® XP / Windows Vista® / Windows® 7 / Windows® 8 и Apple Mac OS X 10.7 или более поздняя версия, Adobe Reader (Версия 10, 11). ♦Меры предосторожности при использовании — Этот CD-ROM предназначен для использования с персональным компьютером. Он не может быть использован в DVD плееером или музыкальным CD плееером. Попытка проигрывания этого CD-ROM с DVD плееером или музыкальным CD плееером может повредить громкоговорители или стать причиной ухудшения слуха из-за большой громкости. ♦Лицензия — Пожалуйста, согласитесь с «Условиями использования», указанными ниже перед началом использования этого CD-ROM. Не используйте, если Вы не согласны с условиями использования. ♦Условия использования — Авторские права на данные на этом CD-ROM принадлежат Onkyo & Pioneer Corporation. Неправомочная передача, дублирование, трансляция, общественная передача, перевод, продажи, предоставление взаймы или другие подобные случаи, которые выходят за пределы «личного использования» или «ссыпки» как определено Законом об авторских правах, могут привести к наказанию. Разрешение на использование данного CD-ROM предоставляется по лицензии Onkyo & Pioneer Corporation. ♦Общий Отказ — Onkyo & Pioneer Corporation не гарантирует работу этого CD-ROM на персональных компьютерах при использовании любой подходящей ОС. Кроме того, Onkyo & Pioneer Corporation не несет ответственности за любые пореждения, понесенные в результате использования этого CD-ROM и не отвечает за любую компенсацию. Названия частныхкорпораций, продуктов и других объектов, описанных здесь - зарегистрированные торговые марки или торговые марки их соответствующих фирм.

* Когда используется Mac OC: Поместите диск CD-ROM в привод CD, нажмите на «CD drive from Finder» и нажмите двойным щелчком на Index.html (содержание) для получения инструкции по эксплуатации.

Информация для пользователей по сбору и утилизации бывшего в эксплуатации оборудования и отработавших элементов питания

(Обозначение для оборудования)

Обозначения для элементов питания

Эти обозначения на продукции, упаковке, и/или сопроводительных документах означают, что бывшая в эксплуатации электротехническая и электронная продукция и отработанные элементы питания не должны выBRасьваться Вместe с обычным бытовым мусором.

Для того чтобы данная бывшая в употреблении продукция и отработанные элементы питания были соответствующим образом обработаны, утилизированы и персработаны, пожалуйста, передайте их в соответствующий пункт所需要的ных электронных изделий в соответствии с местным законодательством.

Утилизируя данные устройства и элементы питания правильно, Вы помогаете сохранить ценные ресурсы и предотвратить возможные негативные последствия для здоровья людей и окружающей среды, которые могут возникнуть в результате несоответствующего удаления отходов.

Для получения дополнительной информации о правильных способах сбора и утилизации отработавшего оборудования и использованных элементов питания обращайтесь в соответствующие местные органы самоуправления, в центры утилизации отходов или по месту покупки дашного изделия.

Данные обозначения утверждены только для Европейского Союза.

Для стран, которые не входят в состав Европейского Союза:

Если Вы желаете утилизировать данные изделия, обратитесь в соответствующие местные учреждения или к дилерам для получения информации о правильных способах утилизации.

K058a_A1_Ru

Данное изделие предназначено для использования в общих хозяйственных целях. В случае возникновения любой неисправности, связанной с использованием в других, нежели хозяйственных целях (таких, как длительное использование в коммерческих целях в ресторане или в автомобиле, или на корабле) и требующей ремонта, такой ремонт осуществляется за плату, даже в течение гарантийного срока.

K041 A1 Ru

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ С СЕТЕВЫМ ШНУРОМ

Держите сетевой шнур за вилку. Не вытаскивайте вилку, взявшись за шнур, и никогда не касайтесь сетевого шнура, если Ваши руки влажные, так как это может привести к короткому замыканию или поражению электрическим током. Не ставьте аппарат, предметы мебели и т.д. на сетевой шнур, не зажимайте его. Не завязывайте узлов на шнуре и не связывайте его с другими шнурами. Сетевые шнуры должны лежать так, чтобы на них нельзя было наступить. Поврежденный сетевой шнур может стать причиной возникновения пожара или поразить Вас электрическим током. Время от времени проверяйте сетевой шнур. В случае обнаружения повреждения обратитесь за заменой в ближайший официальный сервисный центр фирмы PIONEER или к Вашему дилеру.

S002*_A1_Ru

ВНИМАНИЕ

ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ СТЕНКУ). ВНУТРИ НЕ СОДЕРЖАТСЯ ДЕАТЛИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ РЕМОНТА ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СОТРУДНИКУ СЕРВИСНОЙ СЛУЖБЫ.

D3-4-2-1-1_B1_Ru

ПРЕДУПРЕЖДЕНИЕ

Данное оборудование не является водонепроницаемым. Во избежание пожара или поражения электрическим током не помещайте рядом с оборудованием емкости с жидкостями (например, вазы, цветочные горшки) и не допускайте попадания на него капель, брызг, дождя или влаги.

D3-4-2-1-3_A1_Ru

ПРЕДУПРЕЖДЕНИЕ

Во избежание пожара не приближайте к оборудованию источники открытого огня (например, зажженные свечи).

D3-4-2-1-7a A1 Ru

ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ

При установке устройства обеспечьте достаточное пространство для вентиляции во избежание повышения температуры внутри устройства (не менее 10 см сверху, 10 см сзади и по 10 см слева и справа).

ПРЕДУПРЕЖДЕНИЕ

В корпусе устройства имеются щели и отверстия для вентиляции, обеспечивающие надежную работу изделия и защищающие его от перегрева. Во избежание пожара эти отверстия ни в коем случае не следует закрывать или заслонять другими предметами (газетами, скатертями и шторами) или устанавливать оборудование на толстом ковре или постели.

D3-4-2-1-7b ^+ A1 Ru

Выключатель ◦ STANDBY/ON данного устройства не полностью отключает его от электросети. Чтобы полностью отключить питание устройства, вытащите вилку кабеля питания из электророзетки. Поэтому устройство следует устанавливать так, чтобы вилку кабеля питания можно было легко вытащить из розетки в чрезвычайных обстоятельствах. Во избежание пожара следует извлекать вилку кабеля питания из розетки, если устройство не будет использоваться в течение долгого времени (например, если вы уезжаете в отпуск).

D3-4-2-2-2a ^* _A1_Ru

ПРЕДУПРЕЖДЕНИЕ

Храните небольшие детали вне доступа детей. При случайном заглатывании, немедленно обращай тесь к врачу.

D41-6-4_A1_Ru

ВНИМАНИЕ

Данное изделие является лазерным изделием класса 1 согласно классификации по Безопасности лазерных изделий, IEC 60825-1:2007.

D58-5-2-2a_A1_Ru

Условия эксплуатации

Изделие эксплуатируется при следующих те мпературе и влажности:

+5 °C до +35 °C; в лажность менее 85 % (не заслоняйте охлаждающие вентиляторы)

Не устанавливайте изделие в плохо

проветриваемом помещении или в месте с высокой влажностью, открытом для прямого солнечного света (или сильного искусственного света).

D3-4-2-1-7c ^+ A1 Ru

Только X-HM82 и X-HM72

Не закрепляйте эти колонки на стене или потолке, поскольку в случае падения они могут причинить травмы.

SGK007_A1_Ru

Не поднимайте данное устройство. держа его за антенную беспроводной сети LAN, поскольку это может привести к поломке или травме.

Предупреждение по радиоволнам

Данный аппарат использует радиоволновую частоту 2,4 ГГц, являющуюся диапазоном, используемым другими беспроводными системами (микроволновыми печами и радиотелефонами, др.)

В случае появления искажений на изображении на телевизоре, существует возможность того, что данное устройство (включая изделия, поддерживаемые данным устройством) создают интерференцию сигналов с входным разъемом антенны телевизора, видеодеки, спутникового тюнера и т. п.

В таком случае увеличьте расстояние между входным гнездом антенны и данным аппаратом (включая изделия, поддерживаемые данным аппаратом).

- Pioneer не несет ответственности за любые сбои на совместимых изделиях Pioneer по причине ошибок/сбоев связи, связанных с подключением к сети и/или подключенным оборудованием. Пожалуйста, свяжитесь с провайдером Интернет услуги или производителем сетевого устройства.

- Для использования Интернет требуется составить отдельный контракт/произвести оплату провайдеру Интернет услуги.

Подключение громкоговорителей

Подключайте ресивер к сети переменного тока только после завершения всех соединений.

Правый громкоговоритель
Левый Громкоговоритель

Убедитесь, что правый громкоговоритель подключен к правому (R) разъему, а левый громкоговоритель – к левому (L) разъему. Также убедитесь, что положительный и отрицательный (+/–) разъемы ресивера совпадают с соответствующими разъемами громкоговорителей. Можно использовать громкоговорители с номинальным импедансом от 4 Ω до 16 Ω.

1. Если не используется входящий в комплект поставки кабель громкоговорителя, скрутите оголенные жилы провода.
2. Ослабьте зажим контакта и вставьте оголенный провод.
3. Зажмите контакт.

Оба громкоговорителя можно использовать или с правой, или с левой стороны.

ПРЕДУПРЕЖДЕНИЕ

• На контактах громкоговорителей имеется ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во избежание опасности поражения электрическим током при подключении или отключении кабелей громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к любым неизолированным деталям.
• Оголенные концы провода громкоговорителя должны быть обязательно скручены и вставлены в контакт громкоговорителя до конца. Если любой из неизолированных проводов громкоговорителя коснется задней панели, это может вызвать отключение питания в целях безопасности.

Красная трубка

Провод громкоговорителя в комплекте с X-HM82 и X-HM72

Очистка глянцевой поверхности громкоговорителя (только X-HM72- KK, X-HM72-SK, X-HM72-SW, X-HM82, X-HM82D)

• Если используется запыленная или жесткая ткань, или если экран интенсивно протирается, поверхность изделия будет царапаться.
• При чистке поверхности системы громкоговорителей влажной тканью капли воды на поверхности могут попасть внутрь изделия, вызывая неисправность.
• При чистке отделки системы громкоговорителей осторожно протрите покрытие сухой мягкой тканью.

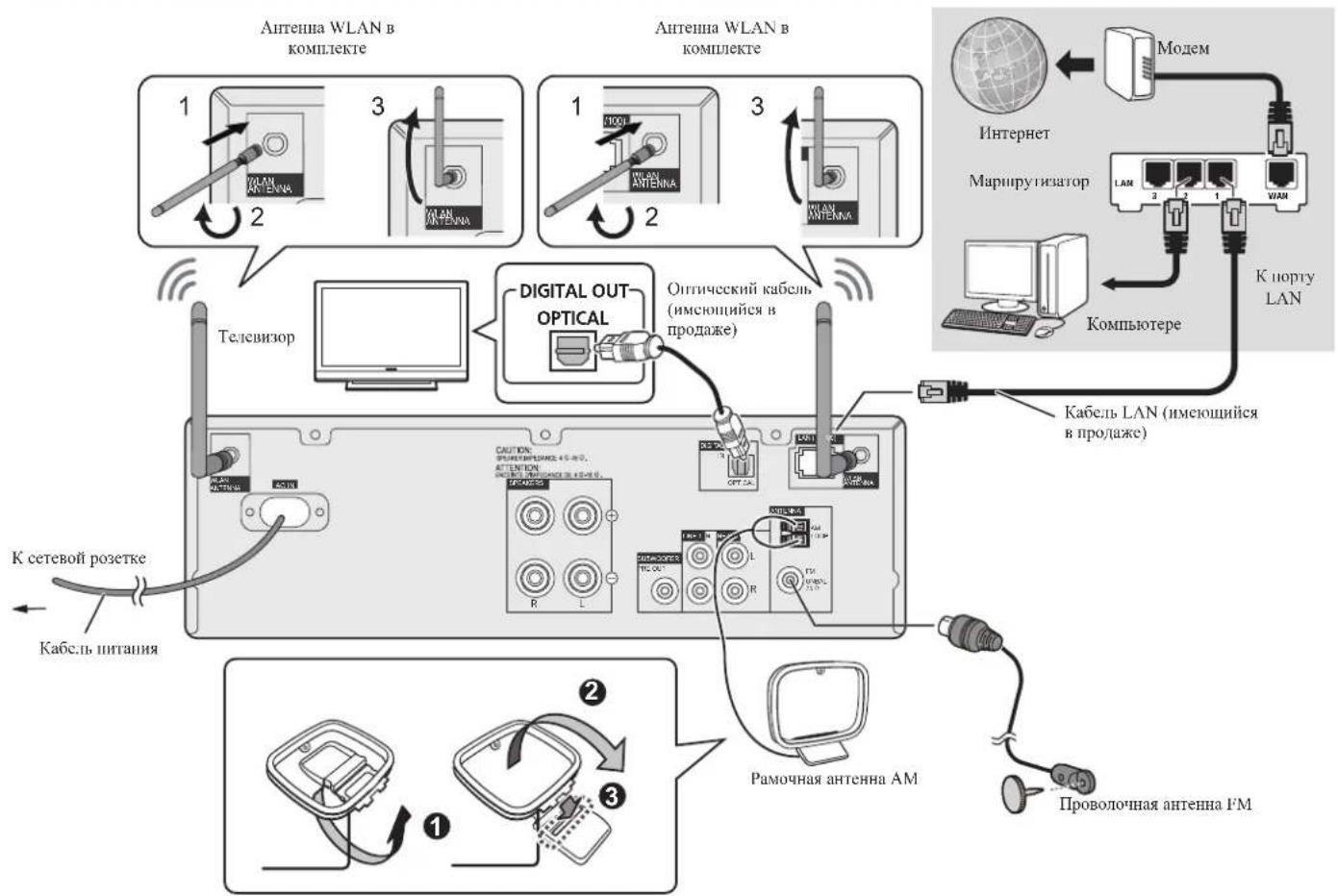

Подключение телевизора и компонентов воспроизведения


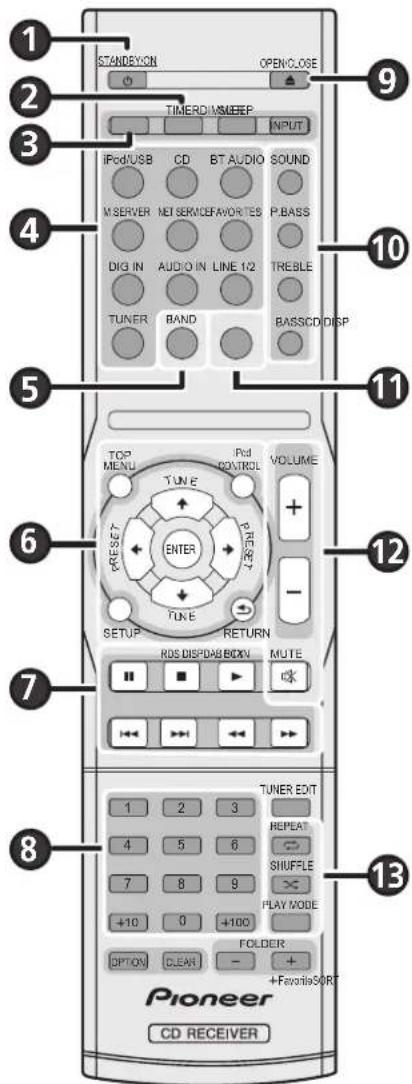

Основные органы управления

Установка ресивера Установка элементов питания

• При установке данного ресивера убедитесь в том, что он размещен на ровной и твердой поверхности.
  Не устанавливайте его в следующих местах:
  – на цветном телевизоре (на экране могут появиться искажения)
  – рядом с кассетным магнитофоном (или устройством, которое излучает магнитное поле). Это может вызвать искажение звука.
  – в местах с прямым воздействием солнечных лучей
• в сырых или влажных местах
  – в местах со слишком высокой или слишком низкой температурой
  – в местах с повышенной вибрацией или подверженных сотрясениям
  – в очень пыльных местах и в местах, подверженных воздействию горячего пара или масел (например, кухня)

Батарейки, входящие в комплект ресивера, необходимо проверить при начальных операциях; они не могут сохранять заряд в течение долгого периода времени. Рекомендуется использовать щелочные батарейки, имеющие более длительный срок службы.

- Неправильная установка батареек может стать причиной возникновения опасной ситуации, например, утечки внутреннего вещества или микровзрыва. Соблюдайте перечисленные ниже меры предосторожности: - Производите утилизацию использованных батареек в соответствии с действующими в вашей стране/регионе государственными постановлениями или правилами по охране окружающей среды. - Не используйте и не храните батарейки под воздействием прямых солнечных лучей или в помещении с высокой температурой, например, в автомобиле или рядом с обогревателем. Это может вызвать протекание, перегрев, микровзрыв или возгорание батареек. Кроме того, это может привести к сокращению срока службы или производительности батареек.

Используется для включения ресивера или его переключения в режим ожидания

1. Нажмите Ⓧ STANDBY/ON (①).

Установка часов и таймера

1. Нажмите TIMER (②).
2. Используйте кнопки ←/→ и ENTER (6) для настройки дня недели и времени.

Регулировка яркости дисплея

Нажмите DIMMER (③) для переключения яркости дисплея между четырьмя уровнями.

Управление звуком и регулировка громкости

● Нажмите SOUND, P.BASS, TREBLE или BASS (10) для регулировки качества звучания.
- Нажмите VOLUME +/- (12) для регулировки уровня громкости.
● Нажмите MUTE (12) для приглушения звука.

Воспроизведение iPod/iPhone/iPad с использованием разъема USB

1. Нажмите iPod/USB (4) и подключите iPod/iPhone/iPad к разъему USB.
2. Нажмите кнопку ▶ (⑦) для начала воспроизведения.

Прослушивание аудио CD

1. Нажмите CD (4).
2. Нажмите OPEN/CLOSE (9), чтобы открыть лоток для дисков и поместить диск.
3. Нажмите кнопку ▶ (7) для начала воспроизведения. Используйте цифровые кнопки (8) или ◄◀/▶▶1 (7) для выбора дорожки.
4. Нажмите REPEAT или SHUFFLE (13) для настройки режима воспроизведения.

Прослушивание радиопередач

1. Нажмите TUNER (4).
2. Нажмите кнопку BAND (5), чтобы выбрать диапазон. FM MONO, FM STEREO, AM
3. Используйте кнопки TUNE ↑/↓ (⑥) для настройки.

Прослушивание Интернет-радио

1. Несколько раз нажмите NET SERVICE (4) для выбора Internet Radio (Интернет-радиостанция).
2. Используйте кнопки ↑/↓ (6), чтобы выбрать папку, и нажмите ENTER (6).

Прослушивание аудиофайла на сервере музыки

1. Нажмите несколько раз NET SERVICE (4), чтобы выбрать Music Server.
2. Используйте кнопки ↑/↓ (6), чтобы выбрать папку, и нажмите ENTER (6).
3. Выберите аудиофайл. Нажмите кнопку ▶ (7) для начала воспроизведения.

Прослушивание любимых песен

1. Нажмите FAVORITES ④), чтобы выбрать папку Favorites.
2. Выберите станцию или аудиофайл. Нажмите кнопку ENTER (6) для начала воспроизведения.

Подключение к сети

Далее приводится пример, как подключиться к сети.

Сведения о других подключениях см в приложенном Руководстве по эксплуатации (CD-ROM)

Подключение данного ресивера с помощью проводной LAN

1. Убедитесь, что ваш маршрутизатор поддерживает функцию DHCP сервера.
2. Используйте LAN кабель для подключения данного ресивера и вашего маршрутизатора.
3. Подключите кабель питания в розетку переменного тока. Нажмите ⏻ STANDBY/ON.

Подключение ресивера с помощью беспроводной LAN

A: Настройки подключения с помощью устройства iOS (с iOS 5.0 или выше)

Вы можете применить к данному ресиверу Wi-Fi-настройки iPod/iPhone/iPad (устройство iOS с iOS 5.0 или более поздней версии).

1. Убедитесь, что LAN кабель не подключен к ресиверу. Разблокируйте iPod/iPhone/iPad.
2. Подключите кабель питания в розетку переменного тока. Нажмите Ⓧ STANDBY/ON.
3. Разблокируйте iPod/iPhone/iPad. Убедитесь, что значок Wi-Fi отображается на экране устройства iOS.

1. Нажмите iPod/USB на пульте ДУ. Подключите устройство iOS к разъему USB.
2. Нажмите кнопку SETUP.
3. Выберите Network Setting → Network Configuration → Wireless → iOS Device, и затем нажмите ENTER.
4. Нажмите Allow на iPod/iPhone/iPad.

Wi-Fi-настройки вашего iPod/iPhone/iPad будут применены к ресиверу.

В: Подключение к маршрутизатору с помощью функции WPS-PBC

1. Убедитесь, что LAN кабель не подключен к ресиверу.
2. Подключите кабель питания в розетку переменного тока. Нажмите ⏻ STANDBY/ON.
3. Нажмите NET SERVICE → SETUP на пульте дистанционного управления.
4. Выберите Network Setting → WPS.
5. Используйте ↑/↓ для выбора PBC (Конфигурация нажимных клавиш), затем нажмите ENTER.
6. Нажмите кнопку WPS на вашем маршрутизаторе. Если подключение не удалось, см. Руководство по эксплуатации (CD-ROM) (стр. 44) и повторите настройку.

РВС (Конфигурация нажимных клавиш)

- Настройка беспроводного подключения выполняется автоматически простым нажатием клавиш WPS на устройстве беспроводной локальной сети, совместимом со стандартом WPS.

C: Подключение к маршрутизатору без помощи функции WPS-PBC

1. Убедитесь, что LAN кабель не подключен к ресиверу.
2. Подключите кабель питания в розетку переменного тока. Нажмите ⏻ STANDBY/ON.
3. Нажмите NET SERVICE → SETUP. На дисплее отобразится экран Initial Setup.
4. Выберите Network Setting → Network Configuration.
5. С помощью ↑/↓ выберите Wireless, затем нажмите ENTER.

1. С помощью↑/↓ выберите Auto, затем нажмите ENTER.

1. Используйте ↑/↓ для выбора доступной беспроводной сети, к которой вы хотите подключиться, затем нажмите ENTER.

Ресивер будет отображать только имена беспроводных маршрутизаторов LAN на 2,4 ГГц (SSID).

1. Используйте ↑/↓/←/→ для ввода пароля или ключа шифрования WEP.

←/→: Переход между полями ввода.

↑/↓: Смена отображаемого символа.

REPEAT: Переключение типов СИМВОЛОВ.

CLEAR: Удаление одного символа за один раз.

1. С помощью ↑/↓ выберите DHCP On, затем нажмите ENTER.

Выберите Don't Use Proxy Server, затем нажмите ENTER.

1. Чтобы активировать настройку, нажмите ENTER.

См. Руководство по эксплуатации (CD-ROM) (Метод подключения 4 | Дайте ресиверу автоматически обнаружить беспроводной маршрутизатор LAN и выполните настройки на стр. 33) и повторите настройку.

Устранение неполадок

Зачастую неверные действия ошибочно принимаются за неполадки или неисправности. Если Вы считаете, что в компоненте возникли неисправности, см. раздел → Ⓧ «Устранение неполадок». Иногда проблема может быть связана с другим компонентом. Проверьте другие компоненты и используемые электрические приборы. Если неполадку не удастся устранить даже после выполнения указанных в разделе → Ⓧ «Устранение неполадок», обратитесь в ближайший сервисный центр, уполномоченный компанией Pioneer, или к своему дилеру для выполнения ремонта.

- Если устройство перестает нормально работать из-за внешнего воздействия, например из-за разрядов статического электричества, то отсоедините сетевую вилку от розетки, а затем подсоедините ее снова — это поможет вернуть нормальные рабочие условия.

Технические характеристики

• Усилитель

Выходная средпеквадратическая мощность ..... 50 Вт + 50 Вт (1 кГц, 10 % коэффициент гармоник, 4 Ом) Гарантированный импеданс громкоговорителя ..... от 4 Ом до 16 Ом Наушники..... рекомендуется: 32 Ом

• Секция тюнера

Частотый диапазон (FM) ....87,5 МГц до 108 МГц Частотный диапазон (AM) ....522 кГц до 1620 кГц Вход антенны (FM) ....75 Ом несбалансированный Антенша (AM)....Рамочная антепша

- Раздел Bluetooth

Версия ....Стандарт Bluetooth Вер. 3.0 Выход ....Стандарт Bluetooth класс 2 Приблизительная дальность передачи по лиции прямой видимости*....Примерно 10 м Диапазон частот....2,4 ГГц Поддерживаемые конфигурации Bluetooth .....A2DP, AVRCP

Поддерживаемый кодек ..... SBC (Subband Codec), AAC, APT-X * Дальность передачи по линии прямой видимости указана приблизительно. Действительные поддерживаемые расстояния передачи могут отличаться, в зависимости от условий окружающей среды.

- Раздел сети (Проводной)

Терминал LAN....гнездо Ethernet 10BASE-T/100BASE-TX

- Раздел сети (Беспроводной)

Стандарты WLAN IEEE 802.11b, IEEE 802.11g Частотный диапазон 2,412 ГГц до 2,472 ГГц (2,4 ГГц ISM диапазон, 13 каналов) От капала 1 до капала 13 Модуляция звучания Режим 802.11b (DS-SS: IEEE 802.11b) Режим 802.11g (OFDM: IEEE 802.11g)

• Другие разъемы

Электропитание Разъем для USB .... 5 V, 2,1 A

- Остальное

Источник питания ..... от 220 В до 230 В перем. тока, 50 Гц Потребляемая мощность Включение питания ..... 52 Вт В режиме ожидания..... 0,5 Вт Режим ожидания (ВТ Standby вкл) ..... 0,5 Вт Режим ожидания (Quick Start Mode вкл) ..... 3,0 Вт Режим ожидания (ВТ Standby вкл, Quick Start Mode вкл)). ..... 3,3 Вт Автоматическое отключение питания ... 15 мин (по умолчанию), 30 мин, 60 мин, выкл

Размеры

• Громкоговорителей (только X-НМ82)

Тип Система громкоговорителей 2-полосного типа Купольный твитер 2,5 см Низкочастотный динамик 12 см Максимальная входная мощность. . . . 50 Вт Сопротивление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Размеры Ширипа ..... 156 мм Высота. ..... 266 мм Глубина ..... 258 мм Вес ..... 4,3 кг/каждый

• Громкоговорителей (только X-НМ72)

Тип Система громкоговорителей 2-полоспого типа Купольный твитер 2,5 см Низкочастотный динамик 12 см Максимальная входная мощность ..... 50 Вт Сопротивление ..... 4 Ом Размеры Ширина ..... 148 мм Высота ..... 263 мм Глубина ..... 217 мм Вес ..3,3 кг/каждый (X-HM72-S/-K, X-HM72D-SK) .....3,4 кг/каждый (X-HM72-KK/-SK/-SW)

Дату изготовления оборудования можно определить по серийному номеру, который содержит информацию о месяце и где производства.

Серийный номер

P1 P2
Дата изготовления оборудования

P1 - Год изготовления

Год 2001		2002	2003	2004	2005	2006	2007	2008	2009	2010
Символ	A	B	C	D	E	F	G	H	I	J
Год 2011		2012	2013	2014	2015	2016	2017	2018	2019	2020
Символ	K	L	M	N	O	P	Q	R	S	T

P2 - Месяц изготовления

Месяц 1		2	3	4	5	6	7	8	9	10	11	12
Символ	A	B	C	D	E	F	G	H	I	J	K	L

D3-7-10-7_A1_Ru

Информация для покупателей в ЕАЭС:

"Уполномоченной организацией в соответствии с требованиями ТР ТС 004/2011, 020/2011, является ООО "ПИОНЕР РУС", Россия, 105064, г. Москва, Нижний Сусальный переулок, дом 5, строение 19, т. (495) 9568901"

Примечание: Корпорация О энд Пи устанавливает следующую продолжительность срока службы официально поставляемых на Российский рынок товаров.

Аудио и видеооборудование: 7 лет

Переносное аудиооборудование: 6 лет

Другое оборудование (наушники, микрофон и т.д.): 5 лет

Зарегистрируйте Ваше изделие на http://www.pioneer-rus.ru (или http://www.pioneer.eu). Ознакомьтесь с преимуществами регистрации в Интернет

Электронная версия руководства доступна для скачивания на сайте www.pioneer-rus.ru

2-3-12, Яэсу, Чуо-ку, г. Токио, 104-0028, ЯПОНИЯ
