Tipo di prodotto	Sistema Hi-Fi compatto
Marca	Pioneer
Modello	X-HM82D-K
Dimensioni (L x A x P)	290 x 110 x 290 mm (unità principale)
Peso	Circa 4,5 kg (unità principale)
Alimentazione	230 V ~ 50 Hz
Consumo elettrico	In funzione: 45 W; in standby: < 0,5 W
Potenza di uscita	2 x 25 W RMS (4 ohm)
Formati audio supportati	CD, CD-R/RW, MP3, WMA, AAC, FLAC, WAV
Funzioni principali	Lettore CD, sintonizzatore FM/AM, Bluetooth, USB, ingresso ausiliario, altoparlanti integrati
Connettività	Bluetooth (portata fino a 10 m), USB (frontale), ingresso audio analogico (RCA), uscita cuffie
Altoparlanti	Diffusori a 2 vie con cono da 13 cm e tweeter
Funzionalità aggiuntive	Orologio, timer, equalizzatore, telecomando incluso
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno morbido e asciutto
Sicurezza	Non esporre all'umidità, non ostruire le aperture di ventilazione
Pezzi di ricambio e riparabilità	I pezzi di ricambio non sono disponibili presso il produttore; contattare un centro assistenza autorizzato
Informazioni generali	Manuale disponibile per il download su notice-facile.com

Domande frequenti - X-HM82D-K PIONEER

Come collegare il mio telefono in Bluetooth?

Sul telecomando o sull'apparecchio, premere il tasto BLUETOOTH. Attivare il Bluetooth sul telefono e selezionare "Pioneer X-HM82D" nell'elenco. Il codice di accoppiamento è generalmente "0000" se richiesto.

Posso ascoltare la radio senza antenna?

Sì, ma la ricezione sarà limitata. Utilizzare l'antenna FM fornita o un'antenna filare per una migliore qualità.

Come impostare l'orologio?

Premere il tasto CLOCK/TIMER del telecomando. Utilizzare i tasti di navigazione per impostare ore e minuti, quindi confermare con ENTER.

Cosa fare se l'apparecchio non si accende?

Verificare che il cavo di alimentazione sia collegato e che la presa funzioni. Se il problema persiste, il fusibile interno potrebbe essere difettoso; contattare un centro assistenza autorizzato.

Il suono è debole o distorto, cosa fare?

Verificare le connessioni degli altoparlanti e che il volume non sia al massimo. Regolare l'equalizzatore tramite il telecomando. Allontanare gli altoparlanti dalle pareti per evitare risonanze.

Posso collegare delle cuffie?

Sì, collegare delle cuffie con jack da 3,5 mm all'uscita cuffie frontale. L'audio degli altoparlanti verrà quindi disattivato.

Il telecomando non funziona, cosa fare?

Sostituire le batterie (tipo AAA). Verificare che non ci siano ostacoli tra il telecomando e l'apparecchio. Se il problema persiste, resettare l'apparecchio scollegandolo per 30 secondi.

Come masterizzare un CD audio affinché sia leggibile?

Utilizzare un CD-R o CD-RW e masterizzare in formato audio (CDDA) o con file MP3/WMA. Finalizzare il disco dopo la masterizzazione.

L'apparecchio si scalda normalmente?

Un leggero calore è normale. Assicurarsi che le fessure di ventilazione non siano ostruite. Se la temperatura diventa eccessiva, spegnere l'apparecchio e lasciarlo raffreddare.

Come resettare l'apparecchio alle impostazioni di fabbrica?

Scollegare l'apparecchio dalla presa elettrica per almeno 30 secondi, quindi ricollegarlo. Le impostazioni personalizzate (orologio, stazioni) verranno cancellate.

MANUALE UTENTE X-HM82D-K PIONEER

Vi ringraziamo per avere acquistato questo prodotto Pioneer. Questa Guida di avvio rapido comprende istruzioni per i collegamenti fondamentali e per le operazioni essenziali di questo ricevitore. Per una descrizione dettagliata del ricevitore, vedere le "Istruzioni per l'uso" contenute nel CD-ROM (④) accluso.

Cavo di alimentazione

Netsnoer

Кабель питания

WLAN antenna x 2

Antenne WLAN x 2

Antena WLAN x 2

WLAN-Antenne x 2

Antenna WLAN x 2

WLAN-antenne x 2

Антенна WLAN x 2

iPhone/iPad stand

Documento di garanzia

Garantiebewijs

CD-ROM (Istruzioni per l'uso)

Guida di avvio rapido

Deze Snelstartgids

Cuscinetto antiscivolamento x 8

Per una descrizione dettagliata del ricevitore, vedere le "Istruzioni per l'uso" contenute nel CD-ROM accluso. Le istruzioni per l'uso possono venire scaricate anche dal sito di Pioneer (http://www.pioneer.eu). Per quanto riguarda le modalità di uso del CD-ROM, vedere le istruzioni che seguono.

Amblente operativo — Per quanto riguarda il manuale d'uso in PDF sul CD-ROM, il funzionamento è stato confermato per i seguenti ambienti operativi. Microsoft® Windows® XP / Windows Vista® / Windows® 7 / Windows® 8 e Apple Mac OS X 10.7 o successivi, Adobe Reader (Versione 10, 11). Precauzioni per l'uso — Questo CD-ROM deve essere usato esclusivamente con i computer. Esso non può quindi essere usato nei lettori DVD né in quelli CD musicali. Qualsiasi tentativo di riprodurlo con un lettore DVD o CD musicale può causare il danneggiamento dei diffusori o dell'apparato uditivo a causa dell'alto livello di volume. Licenza — Prima di usare il CD-ROM si devono accettare i "Termini d'uso" qui oltre riportati. Esso non deve pertanto essere usato qualora non s'intenda accettare tali termini. Termini d'uso — I diritti d'autore dei dati contenuti in questo CD-ROM appartengono a Onkyo & Pioneer Corporation. Il trasferimento, la duplicazione, la diffusione, la trasmissione pubblica, la traduzione, la vendita, la cessione in prestito o qualsiasi altro tipo di attività analoga che vada oltre l'ambito del semplice "uso personale" o della "citazione" secondo quando stabilito nella Legge sui diritti d'autore senza disporre della necessaria autorizzazione possono essere puniti. Il permesso di usare questo CD-ROM è concesso in licenza da Onkyo & Pioneer Corporation. Negazione generale di responsabilità — Onkyo & Pioneer Corporation non fornisce alcuna garanzia di funzionamento di questo CD-ROM con i computer in cui sia installato uno del sistemi operativi compatibili. Onkyo & Pioneer Corporation non accetta inoltre alcuna responsabilità per gli eventuali danni causati dall'uso del CD-ROM, né accetta di fornire qualsivoglia tipo di compensazione. Il nome delle società private, dei prodotti e delle altre entità qui citate sono marchi di fabbrica o marchi di fabbrica depositati appartenenti alle rispettive società.

* In ambiente Mac OS: Mettere il CD-ROM nel drive CD, cliccare il drive CD da Finder, poi cliccare due volte su Index.html (indice) per le istruzioni d'uso.

Informazioni per gli utilizzatori finali sulla raccolta e lo smaltimento di vecchi dispositivi e batterie esauste

(Simbolo per il prodotto)

(Esempi di simboli per le batterie)

Questi simboli sui prodotti, confezioni, e/o documenti allegati significano che vecchi prodotti elettrici ed elettronici e batterie esauste non devono essere mischiati ai rifiuti urbani indifferenziati.

Per l'appropriato trattamento, recupero e riciclaggio di vecchi prodotti e batterie esauste, fate riferimento ai punti di raccolta autorizzati in conformità alla vostra legislazione nazionale.

Con il corretto smaltimento di questi prodotti e delle batterie, aiuterai a salvaguardare preziose risorse e prevenire i potenziali effetti negativi sull'ambiente e sulla salute umana che altrimenti potrebbero sorgere da una inappropriata gestione dei rifiuti.

Per maggiori informazioni sulla raccolta e il riciclaggio di vecchi prodotti e batterie esauste, contattate il vostro Comune, il Servizio di raccolta o il punto vendita dove avete acquistato l'articolo.

Questi simboli sono validi solo nell'Unione Europea.

Per i paesi al di fuori dell'unione Europea:

Se volete liberarvi questi oggetti, contattate le vostre autorità locali o il punto vendita per il corretto metodo di smaltimento.

K058a_A1_It

Questo prodotto è destinato esclusivamente all'uso domestico. Eventuali disfunzioni dovute ad usi diversi (quali uso prolugato a scopi commerciali, in ristoranti, o uso in auto o su navi) e che richiedano particolari riparazioni, saranno a carico dell'utente, anche se nel corso del periodo di garanzia.

K041_A1_lt

AVVERTIMENTO RIGUARDANTE IL FILO DI ALIMENTAZIONE

Prendate sempre il filo di alimentazione per la spina. Non tiratico mai agendo per il filo stesso e non toccate mai il filo con le mani bagnati, perché questo potrebbe causare cortocircuitti o scosse elettriche. Non collocate l'unità, oppure dei mobili sopra il filo di alimentazione e controllate che lo stesso non sia premuto. Non annocate mai il filo di alimentazione né collegatelo con altri fili. I fili di alimentazione devono essere collocati in tal modo che non saranno calpestati. Un filo di alimentazione danneggato potrebbe causare incendi o scosse elettriche. Controllate il filo di alimentazione regolarmente. Quando localizzate un eventuale danno, rivolgetevi al più vicino centro assistenza autorizzato della PIONEER oppure al vostro rivenditore per la sostituzione del filo di alimentazione.

S002*_A1_It

ATTENZIONE

PER EVITARE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL RETRO). NON CI SONO PARTI INTERNE LA CUI MANUTENZIONE POSSA ESSERE EFFETTUATA DALL'UTENTE. IN CASO DI NECESSITA, RIVOLGERSI ESCLUSIVAMENTE A PERSONALE DI SERVIZIO QUALIFICATO.

D3-4-2-1-1_B2_lt

ATTENZIONE

Questo apparecchio non è impermeabile. Per prevenire pericoli di incendi o forgorazioni, non posizionare nelle vicinanze di questo apparecchio contenitori picni di liquidi (quali vasi da fiori, o simili), e non esporre l'apparecchio a sgoccioli, schizzi, pioggia o umidità.

D3-4-2-1-3_A1_It

ATTENZIONE

Per evitare il pericolo di incendi, non posizionare sull'apparecchio dispositivi con fiamme vive (ao esempio una candela accesa, o simili).

D3-4-2-1-7a A1 It

AVVERTENZA PER LA VENTILAZIONE

Installare l'apparcchio avendo cura di lasciare un certo spazio all'intorno dello stesso per consentire una adeguata circolazione dell'aria e migliorare la dispersione del calore (almeno 10 cm sulla parte superiore, 10 cm sul retro, e 10 cm su ciascuno dei lati).

ATTENZIONE

L'apparecchio è dotato di un certo numero di fessure e di aperture per la ventilazione, allo scopo di garantirne un funzionamento affidabile, e per proteggerlo dal surriscaldamento. Per prevenire possibili pericoli di incendi le aperture non devono mai veniro bloccato o coperte con oggetti vari (quali giornali, tovaglie, tende o tendaggi, ecc.), e l'apparecchio non deve essere utilizzato appogglandolo su tacpeti spessi o sul letto.

D3-4-2-1-7b* A1 It

Condizioni ambientali di funzionamento

Gamma ideale della temperatura ed umicità dell'ambiente di funzionamento:

da +5 °C a +30 °C, umidità relativa inferiore all'80 % (lessure di ventilazione non bloccate) Non installare l'apparecchio in luoghi poco ventilati, o in luoghi osposti ad alte umidità o alla diretta luce del sole (o a sorgenti si luce artificiale molto forli).

L'interruttore principale (○ STANDBY/ON) dell'apparecchio non stacca completamente il flusso di corrente elettrica dalla presa di corrente alternata di rete. Dal momento che il cavo di alimentazione costituisce l'unico dispositivo di distacco dell'apparecchio dalla sorgente di alimentazione, il cavo stesso deve essere staccato dalla presa di corrente alternata di rete per sospendere completamente qualsiasi flusso di corrente. Verificare quindi che l'apparecchio sia stato installato in modo da poter procedere con facilità al distacco del cavo di alimentazione dalla presa di corrente, in caso di necessità. Per prevenire pericoli di incendi, inoltre, il cavo di alimentazione deve essere staccato dalla presa di corrente alternata di rete se si pensa di non utilizzare l'apparecchio per periodi di tempo relativamente lunghi (ad esempio, durante una vacanza).

D3-4-2-2-2a* A1 It

ATTENZIONE

Conservare i piccoli ricambi fuori dalla portata dei bambini e dei bebé. Se inghiottiti accidentalmente, recarsi immediatemente dal medico.

D41-6-4 A1 It

AVVERTENZA

Questo apparecchio è un prodotto al laser di Classe 1 secondo le norme di sicurezza dei prodotti al laser IEC 60825-1:2007.

D58-5-2-2a_A1_It

Solo X-HM82, X-HM82D, X-HM72 e X-HM72D

Non applicare questi diffusori ad un muro o al soffitto, dato che possono causare ferimenti in caso di caduta.

SGK007 A1 It

Non sollevare il dispositivo tenendo l'antenna wireless LAN, poiché questo può provocare danni o lesioni personali.

Avvertenza sulle onde radio

Questa unità usa frequenze radio da 2,4 GHz di frequenza, una banda usata anche da altri sistemi wireless (ad esempio fornì a microonde e telefoni senza fili).

So sullo schermo del televisore appare del rumore, è possibile che questa unità (o unità da essa supportate) stia causando interferenze con i segnali provenienti dal connettore di ingresso dell'antenna del televisore, apparecchio video, sintonizzatore satellitare, ecc. In tal caso, aumentare la distanza fra il connettore di ingresso dell'antenna e questa unità (compresì i prodotti da essa supportati).

- Pioneer non è responsabile di malfunzionamenti del prodotto Pioneer compatibile dovuti ad errori / malfunzionamenti associati alla propria connessione di rete e/o alle attrezzature cui si è collegati. Entrare in contatto con il proprio provider Internet o labbricante di prodotti per rete.

- Per poter usare Internet è anche necessario avere un contratto con un Internet service provider (ISP).

Collegamento degli altoparlanti

Assicurarsi di completare tutte le connessioni prima di collegare questo ricevitore alla presa di corrente.

Assicuratevi di connettere l'altoparlante a destra al terminale destro (R) e quello a sinistra al terminale sinistro (L). Inoltre, assicurarsi che i terminali positivo e negativo (+/-) del ricevitore corrispondano a quelli degli altoparlanti. Si possono usare gli altoparlanti con una normale impedenza di 4 Ω e 16 Ω.

1. Se non si usa il cavo degli altoparlanti in dotazione, intrecciare i trefoli dei cavi tra loro.
2. Allentare il terminale e inserire il filo esposto.
3. Serrare il terminale.

Entrambi gli altoparlanti possono essere usati sia dalla parte destra sia da quella sinistra.

ATTENZIONE

• I terminali degli altoparlanti sono sotto tensione, la stessa PERICOLOSA tensione della corrente di rete. Per prevenire rischi di folgorazioni nel corso delle operazioni di collegamento o di distacco dei cavi degli altoparlanti, staccare il cavo di alimentazione principale prima di toccare qualsiasi parte non isolata.
• Assicurarsi che il filo nudo dell'altoparlante sia attorcigliato e inserito completamente nel terminale dell'altoparlante. Se la parte scoperta di un cavo dovesse entrare in contatto con il pannello posteriore, può prodursi un'interruzione di corrente per l'attivazione dell'interruttore differenziale.

Cavo rosso

X-HM82, X-HM82D, X-HM72 e X-HM72D cavo altoparlante fornito

Pulire le finiture lucide dell'altoparlante (solo X-HM72-KK, X-HM72-SK, X-HM72-SW, X-HM82, X-HM82D)

• Usando un panno sporco o ruvido o sfregando pesantemente lo schermo, la finitura del prodotto potrebbe essere graffiata.
• Pulendo la superficie del sistema di altoparlanti con un panno umido, delle gocce d'acqua sulla superficie potrebbero penetrare all'interno del prodotto, provocando guasti.
• Per pulire la superficie del sistema di altoparlanti, spolverare dolcemente con un panno soffice e asciutto.

Connettere una TV e componenti playback

Controllo base

Installazione del ricevitore

- Quando si installa questo ricevitore, assicurarsi di posizionarlo su una superficie stabile e piana.

Evitare di installare l'apparecchio nei seguenti luoghi:

- sopra un televisore (possibile distorsione dello schermo)

• vicino ad una piastra a cassette (o vicino ad un dispositivo che genera campi magnetici). Questo può interferire con il suono.
• alla luce diretta del sole
• in luoghi umidi o bagnati
• in luoghi estremamente caldi o freddi
• in luoghi esposti a vibrazioni o altri movimenti
• in posti molto polverosi o in posti soggetti a fumi caldi o olio (come in cucina)

Installazione delle batterie

Le pile in dotazione con il ricevitore devono essere usate per controllare le operazioni iniziali: potrebbero non durare a lungo. Raccomandiamo di usare batterie alcaline, che durano di più.

- L'utilizzo errato delle pile può causare rischi quali perdite o scoppi. Osservare sempre le seguenti precauzioni:

• Se dovete smaltire vecchie pile, attenetevi alle leggi governative o ambientali e alle regole pubbliche in vigore nel vostro paese.
• Non usare né conservare le pile alla luce diretta del sole o in luoghi eccessivamente caldi, come all'interno di un'automobile o in prossimità di un calorifero. Le pile potrebbero perdere liquido, surriscaldarsi, esplodere o prendere fuoco. Anche la durata o le prestazioni delle pile potrebbero risultare ridotte.

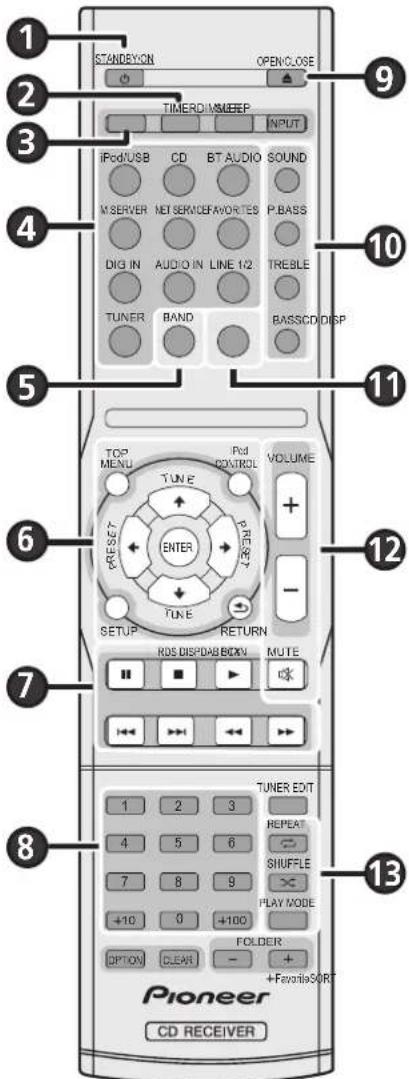

Commuta il ricevitore tra standby e on

Premere ⏻ STANDBY/ON (①).

Impostazioni dell'orologio e del timer

1. Premere TIMER (2).
2. Usare ←/→ e ENTER (6) per regolare il giorno, la settimana e l'orario.

Controllare la luminosità dello schermo

Premere DIMMER (③) per commutare la luminosità dello schermo in quattro passaggi.

Controllare il suono e regolare il volume

• Premere SOUND, P.BASS, TREBLE o BASS (10) per regolare la qualità del suono.
• Premere VOLUME +/- (12) per regolare il volume di ascolto.
• Premere MUTE (12) per silenziare il suono.

Connettere l'iPod/iPhone/iPad al terminale USB

1. Premere iPod/USB (4) e connettere l'iPod/iPhone/iPad al terminale USB.
2. Premere ▶ (⑦) per avviare la riproduzione.

Ascoltare CD audio

1. Premere CD (4).
2. Premere OPEN/CLOSE (9) per aprire il vassoio del disco e posizionarlo.
3. Premere ▶ (⑦) per avviare la riproduzione. Usare i tasti numerici (⑧) o I◀◀/▶▶I (⑨) per selezionare la pista.
4. Premere REPEAT o SHUFFLE (13) per regolare la modalità di lettura.

Ascolto della radio

1. Premere TUNER (4).
2. Premere BAND (5) per selezionare la banda. (Solo X-HM82, XC-HM82 e X-HM72: FM MONO, FM STEREO, AM) (Solo X-HM82D, XC-HM82D e X-HM72D: FM MONO, FM STEREO, DAB)
3. Usare TUNE ↑/↓ (6) per sintonizzarsi.

Ascoltare Internet radio

1. Premere NET SERVICE (4) ripetutamente per selezionare Internet radio.
2. Usare ↑/↓ (6) per selezionare la cartella, poi premere ENTER (6).

Ascoltare il file audio su Music Server

1. Premere NET SERVICE (4) ripetutamente per selezionare Music Server.
2. Usare ↑/↓ (6) per selezionare la cartella, poi premere ENTER (6).
3. Selezionare il file audio. Premere ▶ (⑦) per avviare la riproduzione.

Ascoltare i brani preferiti

1. Premere FAVORITES (4) per selezionare i Favorites.
2. Selezionare la stazione o il file audio. Premere ENTER (6) per avviare la riproduzione.

Connettersi alla rete

L'esempio seguente mostra come connettersi a una rete.

Per altre connessioni, vedi le Istruzioni per l'uso allegate (CD-ROM)

Connettere questo ricevitore tramite wired LAN

1. Assicurarsi che il router supporti la funzione del server DHCP.
2. Usare il cavo LAN per connettere questo ricevitore e il router.
3. Inserire il cavo di corrente in una presa AC. Premere ⏻ STANDBY/ON.

Connettere questo ricevitore tramite wireless LAN

A: Impostazioni di connessione tramite dispositivo iOS (con iOS 5.0 o superiore)

È possibile applicare iPod/iPhone/iPad (dispositivi iOS con la versione iOS 5.0 o successive) con impostazioni Wi-Fi, a questo ricevitore.

1. Assicurarsi che il cavo LAN non sia connesso al ricevitore. Sbloccare iPod/ iPhone/iPad.
2. Inserire il cavo di corrente in una presa AC. Premere ⏻ STANDBY/ON.
3. Sbloccare iPod/iPhone/iPad. Controllare che il marchio Wi-Fi sia visualizzato sulla schermata del dispositivo iOS.

1. Premere iPod/USB sul telecomando. Connettere il dispositivo iOS al terminale USB.
2. Premere SETUP.
3. Selezionare Network Setting → Network Configuration → Wireless → iOS Device e poi premere ENTER.
4. Tap Allow su iPod/iPhone/iPad.

Le impostazioni Wi-Fi sull'iPod/iPhone/iPad vengono applicate al ricevitore.

B: Connettere a un router con la funzione WPS-PBC

1. Assicurarsi che il cavo LAN non sia connesso al ricevitore.
2. Inserire il cavo di corrente in una presa AC. Premere ⏻ STANDBY/ON.
3. Premere NET SERVICE → SETUP sul telecomando.
4. Selezionare Network Setting → WPS.
5. Usare ↑/↓ per selezionare PBC (Configurazione pulsante), poi premere ENTER.
6. Premere il tasto WPS sul router. Se la connessione non si stabilisce, vedi le Istruzioni per l'uso (CD-ROM) (pagina 44) ed eseguire nuovamente le impostazioni.

PBC (Configurazione a pulsante)

- Le impostazioni di connessione sono configurate automaticamente premendo i tasto WPS sul dispositivo wireless LAN compatibile con WPS.

C: Connettersi a un router senza funzione WPS-PBC

1. Assicurarsi che il cavo LAN non sia connesso al ricevitore.
2. Inserire il cavo di corrente in una presa AC. Premere ⏻ STANDBY/ON.
3. Premere NET SERVICE → SETUP. La schermata Initial Setup apparirà sullo schermo.
4. Selezionare Network Setting → Network Configuration.
5. Usare ↑/↓ per selezionare Wireless e premere quindi ENTER.

1. Usare ↑/↓ per selezionare Auto e premere quindi ENTER.

1. Usare ↑/↓ per selezionare la rete wireless disponibile cui ci si vuole connettere, poi premere ENTER.

Sul ricevitore si visualizzeranno solo i nomi dei router 2,4 GHz wireless LAN (SSID).

1. Usare ↑/↓/←/→ per immettere la Pass Phrase o la WEP Key.

←/→: Spostare le cifre da regolare. ↑/↓: Cambiare carattere di visualizzazione. REPEAT: Commuta il tipo di carattere. CLEAR: Cancella un carattere alla volta.

1. Usare ↑/↓ per selezionare DHCP On e premere quindi ENTER. Selezionare Don't Use Proxy Server, po premere ENTER.

1. Per attivare le impostazioni, premere ENTER.

Vedi le Istruzioni per l'uso (CD-ROM) (Metodo di connessione 4 | Il ricevitore ha rilevato automaticamente il router wireless LAN ed eseguito le impostazioni a pagina 33) ed eseguire nuovamente le impostazioni.

Nederlands

Con la presente Pioneer dichiara che questo [*] è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE.

Español:

Con la presente Pioneer dichiara che questo [*] è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE.

Español:

Registra il tuo prodotto su http://www.pioneer.it (o http://www.pioneer.eu) e scopri subito quali vantaggi puoi ottenere!

Scarica la versone elettronica di questo manuale dal nostro sito internet.
