Tip produs	Aragaz electric (independent)
Marcă	Hansa
Model	FCCM58209H
Dimensiuni (Î/L/P)	85 cm / 50 cm / 60 cm
Greutate	Nespecificat (aprox. 45-55 kg)
Alimentare electrică	230/400V ~50 Hz, curent alternativ trifazat, max 8.7 kW
Tip plită	Plită vitroceramică cu 4 zone de încălzire (inclusiv o zonă dublă și o zonă dreptunghiulară pentru prăjire)
Tip cuptor	Cuptor electric cu încălzire convențională și cu ventilator (ultrafan), grill și rotisor
Funcții cuptor	Căldură superioară, căldură inferioară, căldură superioară+inferioară, grill, grill cu ventilator, convecție (rezistență inelară), dezghețare, preîncălzire rapidă, iluminare separată a cuptorului
Interval de temperatură (cuptor)	100°C până la 250°C (convențional), mai scăzut pentru ventilator
Capacitate cuptor	Nespecificat (aprox. 60-70 litri)
Tip comandă	4 butoane pentru arzătoare + buton temperatură cuptor + buton funcție cuptor + temporizator electronic
Afișaj	LED digital cu temporizator, cronometru și funcții de ceas
Caracteristici de siguranță	Suport anti-răsturnare, indicatoare de căldură reziduală pentru plita vitroceramică, siguranță copii (a nu fi lăsați în apropiere), oprire automată cu temporizator, circuit de siguranță
Curățare și întreținere	Plită vitroceramică: folosiți racletă specială, detergenți blânzi. Cuptor: curățare cu abur, ușă detașabilă și panou interior de sticlă, bec cu halogen înlocuibil (25W, G9)
Accesorii incluse	Tavă de copt, grătar, tavă de prăjit, frigăruie rotisor și furculițe, șine laterale
Instalare	Independent, necesită ventilație adecvată, conexiune electrică de către o persoană calificată, picioare reglabile (±5 mm)
Eficiență energetică	Nespecificat (manualul recomandă sfaturi pentru economisirea energiei)
Garanție	Garanția producătorului (detalii nespecificate)

Întrebări frecvente - FCCM58209H Hansa

Cum setez ora curentă pe temporizatorul electronic?

După conectarea la curent, afișajul arată 0.00 intermitent. Apăsați și mențineți apăsat OK (sau simultan < / >) până când simbolul ceas clipește. În 7 secunde, utilizați < / > pentru a seta ora. Așteptați 7 secunde pentru a salva.

Ce trebuie să fac dacă cuptorul nu se încălzește?

Verificați alimentarea: asigurați-vă că aragazul este conectat și întrerupătorul este pornit. Verificați dacă funcția cuptorului și butoanele de temperatură sunt setate corect. Dacă temporizatorul arată 0:00, resetați ceasul. Dacă problema persistă, contactați serviciul.

Cum curăț plita vitroceramică fără a o deteriora?

Curățați după fiecare utilizare când este ușor caldă, dar nu fierbinte. Folosiți o racletă specială pentru pete persistente, apoi un detergent blând sau apă caldă cu săpun de vase. Evitați bureții abrazivi, pulberile de curățat sau substanțele chimice dure. Nu utilizați niciodată un aparat de curățat cu abur.

Pot folosi orice vas de gătit pe plita vitroceramică?

Folosiți tigăi cu baze groase și plane care se potrivesc cu dimensiunea zonei de încălzire. Evitați tigăi cu baze concave/convexe, margini ascuțite sau funduri umede. Nu așezați tigăi goale pe o zonă fierbinte. Recomandat: vase specificate pentru plite vitroceramice.

Cum activez cronometrul?

Apăsați OK până când simbolul cronometru (clopot) clipește. Utilizați < / > pentru a seta timpul dorit (până la 23h59). Apăsați OK pentru confirmare. Când timpul expiră, sună o alarmă. Apăsați OK pentru a o opri.

Care este modul corect de a scoate ușa cuptorului pentru curățare?

Deschideți ușa complet. Ridicați zăvoarele de siguranță de pe ambele balamale în sus. Închideți ușa ușor, ridicați și trageți-o către dumneavoastră. Pentru a remonta, aliniați crestăturile balamalelor pe proeminențe, apoi coborâți zăvoarele de siguranță. Asigurați-vă că se fixează cu un clic.

De ce nu funcționează lumina cuptorului?

Becul cu halogen (25W, G9, 230V) poate fi slăbit sau ars. Deconectați aragazul. Scoateți capacul lămpii, înlocuiți becul folosind o cârpă și înșurubați capacul la loc. Nu atingeți becul cu degetele goale.

Cum pot preveni răsturnarea aragazului?

Instalați suportul anti-răsturnare (furnizat) conform manualului. Acesta fixează aragazul de perete. Nivelați întotdeauna aragazul folosind picioarele reglabile.

Ce trebuie să fac dacă plita vitroceramică este fisurată?

Opriți imediat aparatul și deconectați alimentarea. Nu utilizați aragazul. Contactați centrul de service pentru înlocuire. O plită fisurată poate provoca electrocutare.

Cum folosesc funcția de rotisor?

Introduceți alimentele pe frigăruie, fixați cu furculițe, așezați cadrul rotisorului pe al treilea nivel al cuptorului, introduceți capătul frigăruii în motor, scoateți mânerul. Setați funcția cuptorului la grill sau ventilator+grill la 210°C (200°C pentru ușă dublă). Închideți ușa; frigăruia se rotește automat.

MANUAL DE UTILIZARE FCCM58209H Hansa

Acest Hansa produs este usor de utilizat si este foarte eficient. Dupa citirea acestui manual, utilizarea aparatului va fi foarte usoara. Inainte de a fi ambalat si de a parasi fabrica, aparatul a fost verificat din punct de vedere al sigurantei si al functionalitatii.

Inainte de a utiliza aparatul, cititi cu atentie acest manual de utilizare. Daca urmati aceste instructiuni veti putea evita eventualele probleme ce pot apare in urma utilizarii aparatului.

Este important sa pastrati acest manual de utilizare intr-un loc sigur, astfel incat sa poata fi consultat in orice moment. Este necesar sa urmati aceste instructiuni cu atentie pentru a evita eventualele accidente.

Atentie!

Nu utilizati produsul inainte de a citi manual de utilizare.

Acest aragáz este destinat doar pentru uz casnic.

Producatorul isi rezerva dreptul de a realiza modificari fara a afecta functionarea produsului.

CUM SA ECONOMISITI ENERGIE

Prin utilizarea energiei intr-un mod responsabil nu numai ca economisiti bani, ci veti proteja si mediul inconjurator. Cum puteti face acest lucru:

- Utilizati recipiente potrivite. Recipientele cu baza plata, groasa, pot economisi pana la 1/3 din energia electrica. Acoperiti recipieste posibil, altfel veti economisi ori mai mult.

• Potriviti marimea recipientului cu suprafata zonei de preparare.
  Recipientul nu trebuie sa fie mai mic decat zona de preparare.
• Asigurati-va de faptul ca zona de preparare si baza recipientului sunt curate.
  Murdaria impiedica transferul de caldura iar resturile arse pot fi indepartate cu ajutorul unor produse ce afecteaza mediul inconjurator.

- Nu descoperiti recipientele prea des.

Nu deschideti usa cüptorului decat atunci cand este nevoie.

- Opriti cuptorul la timp si utilizati caldura rema- nenta.

- Atunci cand preparati alimente un timp indelungat, opriti zonele de preparare cu 5 pana la 10 minute inainte de incheierea procesului de preparare al alimentelor. Se va economisi pana la 20% energie.

- Utilizati cuptorul atunci cand preparati cantitati mai mari de alimente.

Carnea de pana la un kilogram poate fi preparata mai economic intr-un recipient pe plita

- Utilizati caldura remanenta a cuptorului.

Daca timpul de preparare este mai mare de 40 de minute, opriti cuptorul cu 10 minute inainte de a incheia.

- Important!

Atunci cand utilizati un cronometru, setati timpi de preparare mai scurti in functie de alimentele preparate.

- Doar gratarul cu ventilator ultra dupa ce ati inchis usa cuptorului.

Asigurati-va de faptul ca usa cuptorului este in- chisa.

Nu instalati aragazul in apropierea frigiderului / congelatorului.

Consumul de energie va creste fara a fi necesar acest lucru.

In timpul transportului, a fost utilizat material protector pentru a proteja aparatul de eventualele avari. Dupa ce ati despachetat aparatul, aruncati ambalajele intr-un mod ce nu va afecta mediul inconjurator. Toate materialele utilizate ca ambalaje pot fi reciclate; sunt 100%

reciclabile si sunt marcate cu simbolul corespunzator.

Atentie! In timp ce despachetati, tineti la distanta de copii materialele ambalajului.

Observatie. Dispozitivul și toate piesele componente ale acestuia care sunt la îndemâna utilizatorului devin fierbinti în momentul în care acesta este folosit. Posibilitatea de atingere a elementelor de încălzire trebuie să fie realizată cu o deosebită grijă. Copii care nu au atins vârsta de 8 ani nu trebuie să se apropie de dispozitiv cu excepția cazului în care se află sub supraveghere permanentă.

Acest dispozitiv poate fi utilizat de copii care au vârsta de peste 8 ani și mai mari, de către persoane cu capacități fizi-ce, senzoriale și mentale limitate și de către persoane fără experiență și care nu cunosc dispozitivul, atunci când acestea sunt supravegheate sau au fost instruite cu privire la utilizarea dispozitivului în siguranță care le sunt transmise de către persoanele care sunt răspunzătoare de siguranța lor. Aveți grijă la copii, nu-i lăsați să se joace cu aparatul. Curățarea și activitățile de deservire nu trebuiesc realizate de către copii care nu sunt supravegheati.

Observatie. Incălzirea fără supraveghere a unturii sau a uleiului pe plita cu inducție poate fi periculoasă și poate cauza incendii.

NICIODATA nu încercați să stingeți focul cu ajutorul apei, ci opriți dispozitivul și acoperiți flacăra cu un capac sau cu un pled care nu este inflamabil.

Observatie. Pericol de incendiu: nu amplasati nici un fel de lucruri pe suprafața de fierbere.

Observatie. Dacă suprafața este fisurată opriți curentul pentru a evită pericolul de electrocutare.

Aparatul dévine fierbinte in timpul utilizarii. Aveti grija sa nu atingeti partile fierbinti din interiorul cuptorului.

Când se utilizează funcția de prăjire elementele cuptorului pot fi fierbinti. Recomandăm să nu permiteți accesul copiilor în apropierea cuptorului.

Observatie. Nu folositi produse de curătare abrazive sau obiecte așcuțite de métal pentru curătarăa ușii de sticlă, de-oarece acestea pot zgâria suprafața, ceea ce poate conduce la crăparea sticlei.

Observatie. Pentru a evita pericolul de electrocutare, asigurati-va de faptul ca aparatul este oprit inainte de a inlocui becul.

Pentru curățarea aparatului nu se recomandă folosirea dis- pozitivelor de curățare cu ajutorul aburilor.

INSTRUCTIUNI DE SIGURANTA

• Nu lasati copiii in apropierea aragazului. Daca aragazul functioneaza, contactul direct cu acesta poate produce arsuri!
• Asigurati-va de faptul ca aparatele de uz casnic, inclusiv cablurile de alimentare, nu ating suprafata fierbinte a cuptorului sau a plitei, de-oarece materialul izolator al acestora nu este de obicei rezistent la temperaturi ridicate.
• Nu lasati aragazul nesupravegheat atunci cand prajiti alimente. Uleiul sau grasimile pot lua foc datorita supraincalzirii sau in cazul in care vor curge in foc.
• Nu lasati plita sa se murdareasca si evitati ca lichidele sa curga pe suprafata acesteia. Zaharul reactioneaza cu suprafata ceramica a plitei si poate provoca avarii ireparabile. Orice depunere trebuie sa fie curatata imediat.
• Nu asezati pe zonele de preparare incalzite recipiente cu baza umeda, deoarece pot provoca avarii ireparabile plitei (pete ce nu mai pot fi indepartate).
• Utilizati doar recipiente specificate de produca- tor sau care sunt create pentru a fi utilizate pe plitele ceramice.

• Daca apar zgarieturi sau crapaturi pe suprafata plitei, opritii utilizarea plitei si apelati la un centru de service autorizat.

• Nu porniti plita daca nu ati asezat un recipient pe aceasta.

• Nu utilizati recipiente cu margini ascutite, deoarece puteti avaria plita.
• Nu priviti direct in zonele de preparare cu halogen (daca nu sunt acoperite de un recipient) atunci cand acestea se incalzesc.
• Nu asezati recipiente mai grele de 15 kg pe usa deschisa a cuptoruluui si recipiente mai grele de 25 kg pe plita.
• Nu utilizati agenti duri de curatare sau obiecte metalice ascutite pentru a curata usa, deoarece se poate zgaria suprafata acesteia, iar geamul se va fisura.
• Nu utilizati produsul in cazul unor avarii tehnice, deconectati-l de la sursa de alimentare cu energie electrica si apelati la un centru de service pentru a-l repara.
• In cazul producerii unui incident provocat de o defectiune tehnica, scoateti stecherul cablului de alimentare din priza si apelati la un centru de service autorizat pentru a fi reparat.
• Regulile din acest manual trebuie sa fie respectate cu strictete. Nu lasati o persoana care nu este obisnuita cu acest aparat sa il utilizeze.
• Instalația trebuie utilizată doar în condiții casnice. Utilizarea necorespunzătoare (de exemplu pentru încălzirea încăperilor) poate fi periculoasă

DESCRIEREA APARATULUI

1a

1 Buton pentru controlul temperaturii
2 Buton pentru selectarea functiei cuptorului
3, 4, 5, 6 Butoane pentru controlul zoñelor de preparare
7 Semnal reglare temperatura luminat L
8 Semnal utilizare luminat R
9 Maner usa cuptor
10 Sertar
11 Plita ceramica
12 Programator electronic

1b

1 Buton pentru controlul temperaturii
2 Buton pentru selectarea functiei cuptorului
3, 4, 5, 6 Butoane pentru controlul zonelor de preparare
7 Semnal reglare temperatura luminat L
8 Semnal utilizare luminat R
9 Maner usa cuptor
10 Plita ceramicà

FCC ^* - 2a

3a Tavă de coacere*
3b Grătar sarma nichelata
3c Tavă de prăjire*
3d Prăjire*
3d Вертел і вилки*
Зе Бічні сходи

Instalarea aragazului

• In bucatarie nu trebuie sa existe umezeala si trebuie sa fie bine aerisita.
• Incaperea trebuie sa fie echipata cu un sistem de ventilatie pentru a evacua fumul produs. Acest sistem poate fi compus dintr-un ventilator sau o hota. Hota trebuie sa fie instalata in functie de instructiunile producatorului. Aparatul trebuie sa fie instalat in asa fel incat sa fie accesibile toate elementele de control.
• Invelisul sau furnirul utilizat trebuie sa fie aplicat cu un adeziv termorezistent (100°C). Acest lucru va preveni deformarea suprafetei sau detasarea invelisului. Daca nu sunteti siguri de rezistenta mobilei, lasati un spatiu de aproximativ 2 cm in jurul aparatului. Peretele din spatele aparatului trebuie sa fie rezistent la temperaturi ridicate. In timpul utilizarii, partea din spate a aparatului se incalzeste la aproximativ 50°C peste temperatura ambientala.
• Aragazul trebuie sa fie instalat pe o podea dura, uniforma (nu il asezati pe un suport).
• Inainte de a utiliza aragazul, acesta trebuie sa fie asezat la nivel, lucru important pentru distribuirea uniforma a grasimii in tigaie. Ajustati picioarele aragazului dupa ce ati indepartat ser-tarul. Distanța de ajustare este de -/+ 5 mm.

Conexiuni electrice

Conexiuni electrice

Conexiunile electrice trebuie sa fie realizate doar de o persoana calificata sau de personalul unui centru de service autorizat. Nu realizati modificari ale sistemului de alimentare cu energie electrica.

Recomandari

Aragazul a fost produs pentru a functiona la un curent alternativ trifazic (400V 3N\~50 Hz). Voltajul este de 230V. Adaptarea aragazului la un curent monofazic este posibila prin realizarea in caseta de conectare a modificarilor prezentate in tabelul de mai jos. Diagrama se afla si pe capacul casetei de conectare. Tineti minte faptul ca firele de conectare trebuie sa corespunda tipului de conectare si puterii aragazului.

Mentiune!

Trebuiie de luat în considerație necesitatea de conectare a lanțului de protecție la contactul plăcii, ce se indică prin simbolul semn. Firele electrice trebuie să fie protejate în modul corespunzător și să aibă adăugător un întrerupător, ce va permite deconectarea de la rețea în situații exceptionale.

Pînă la conectarea instalației la rețeaua electrică, trebuie de luat cunoștință cu informația indicată pe panoul din uzină și schema de conectare

Mentiune!

Electricul este oblicat să elibereze utilizatorului "cererea de conectare a instalației la rețeaua electrică" (anexă la talonul de garanție). Conectarea instalației prin alte metode, poate dûce la defectarea acesteia.

Des. 4b

Montarea blocadei care protejează împotriva răsturnării pe o parte a aragazului.\*

Blocada este montată pentru a preveni răsturnarea aragazului într-o parte Datorită blocadei care protejează împotriva aplecării aragazului. copilul nu ar trebui să fie în stare, de ex. să se urce pe ușa cup-torului și astfel să cauzeze răsturnarea aragazului.

Рис.3z

Aragaz înălt. 850 mm

A = 60 mm

B = 103 mm

Aragaz înălt. 900 mm

A = 104 mm

B = 147 mm

Inainte de prima utilizare

• Indepartati ambalajul, goliti sertarul, curatati interiorul cuptorului si plita

- Dezlipiti usor atichetele de pe usa cuptorului. In cazul in care raman urme vizibile pe geam, in-calziti usor cuptorul si aplicati pe zona respectiva spray pentru curatarea geamurilor, apoi stergeti cu un material textil moale.

- Scoateti si spalati accesoriiile cuptorului cu apa calda si detergent lichid.

- Porniti ventilatorul sau deschideti o fereastra. - Incalziti cuptorul (la o temperatura de 250°C timp de aproximativ 30 min), indepartati petele si spalati cu atentie

- Va rúgam sa respectati cu strictete instructiunile de utilizare ale acestui aparat.

Atentie!

Pentru cuptoarele prevazute cu programator electronic, timpul "0:00" va incepe sa clipeasca pe afisaj, deasupra conectarii la sursa de alimentare.

Programatorul trebuie sa fie setat in functie de timpul curent. (Vezi Programator electronic). In cazul in care timpul curent nu este setat, utilizarea cuptorului nu este posibila.

Timer mecanic M\*

Timer-ul nu comandă funcționarea aragazului. Acesta este un semnalizator sonor care ne reamin-tește că trebuie realizate scurte activități culinare. Intervalul timpului care poate fi setat este de la 0 până la 60 minute.

des.6a

Atentie.

În ceea ce privește intervalul setat între 0 și 10 min- nute, butonul timer-ului trebuie mai întâi rotit 90° și apoi poate fi setat la timpul de funcționare dorit.

Timer mecanic Ms\*

Timer-ul este destinat pentru comandarea funcți- onării cuptorului. Poate fi setat în intervalul de la 0 până la 120 de minute. După scurgerea timpului setat veți auzi un semnal sonor și cuptorul se va opri automat.

Programare - butonul trebuie rotit în direcția mișcării acelor de ceasornic și trebuie setat timpul dorit.

des.6b

În cazul în care butonul se află în poziția „0” cupto- rul nu va funcționa.

Dacă nu doriți să folosiți funcția timer, atunci butonul trebuie setat în poziția

des.6c

Atentie.

In ceea ce privește intervalul setat între 0 și 10 minute, butonul timer-ului trebuie mai întai rotit 90° și apoi poate fi setat la timpul de funcționare dorit

Controlarea zonelor de preparare de pe plita ceramica

Alegerea recipientelor

Alegeti un recipient cu diametrul bazei cel putin la fel de mare ca si zona de preparare. Pentru friptura exista o zona speciala de 170 x 265. Nu utilizati recipiente cu baza concava sau convexa. Tineti minte intotdeauna sa acoperiti recipientele cu capac. Va recomandam sa utilizati recipiente cu baza groasa, uniforma.

In cazul in care zonele de preparare sau recipien-tele sunt murdare, este imposibil sa va folositi de toata caldura.

Des.6h

Selectarea nivelului de caldura

Zonele de preparare au diferite niveluri de caldura. Nivelul poate fi ajustat treptat, prin rotirea butonului corespunzator catre dreapta sau catre stanga. Butonul este incorporat in panoul de control, pentru a-l selecta trebuie sa:

- impingeti usor apoi sa il eliberati; - setati pozitia corecta. Semnele de pe marginea butonului indica diferite niveluri atinse de zonele de preparare.

Des.6g*

MIN. Incalzire
1 Preparare lenta, fierbere inabusita a legumelor
● Supe, recipiente mai mari
2 Frigere lenta
- Gratâr, peste
3 MAX Incalzire rapida, preparare rapida, frige-re
0 Oprire

Comutarea pe zona de preparare mai mare

Important! Porniti doar o zona de preparare cu ajutorul butonului rotindu-l in sensul acelor de ceasornic. Daca rotiti butonul in celalalt sens in puteti avaria.*

Des.6n

În intervalul „0 ● 1 ● 2 ● 3” al butonului zona internă de gătit funcționează și cantitatea de căldură furnizată vasului poate fi reglată fără probleme. Rotind butonul pentru o clipă până în poziția marcată se va activa zona de gătit exterioroară. Din acest moment se poate reglă cantitatea de căldură livrată către vas de ambele zone de gătit (internă și externă), setând butonul în poziția de încălzire dorită de la „0 ● 1 ● 2 ● 3”. Comutatorul intern va opri aceste câmpuri numai după ce rotiți butonul în poziția 0.

Indicator pentru zona de preparare

Daca temperatura zonei de preparare depaseste 50°C, acest lucru este semnalizat de un indicator ce se va aprinde pentru zona respectiva.

Atunci cand indicatorul de caldura se aprinde, acesta avertizeaza utilizatorul asupra zonelor de preparare fierbinti.

Timp de 5 – 10 minute dupa oprirea zonelor de preparare, veti avea caldura remanenta ce poate fi utilizata de exemplu pentru a incalzi sau pentru pastra alimentele calde fara a porni o alta zona de preparare.

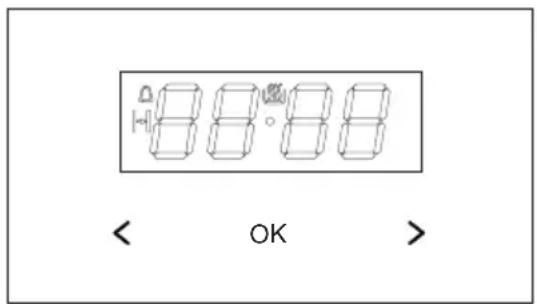

Functionarea programatorului

OK - butonul pentru selectarea modului de operare

• butonul plus
  < - butonul minus
• simbol de pregătire la functionare
• simbol al cronometrului
• simbol durata timpului de funcționare

Setarea timpului curent

După conectarea la rețea sau după conectarea repetată după pierderea de tensiune pe display vor fi redate cifrele 0.00:

• apăsați și tineți apăsat butonul OK (sau simultan butonul < / > ) până când apare simbolul pe afișaj, punctul de sub symbol va clipi,
• în timp de 7 sec. setați ora curentă folosindbu-toanele < / > .

După aproximativ 7 sec. de la finalizarea activității, noile date vor fi salvate, iar punctul de sub simbol nu va mai clipi.

Actualizarea ceasului se poate face ulterior apăsând simultan butoanele < / > , în timp ce punctul sub simbol va clipi, atunci actualizați ora curentă.

Atentie!

Cuptôrul poate fi pornit după apariția simbolului pe afisaj.

Ceas de bucătărie

Cronometrul poate fi setat în orice moment, indiferent de starea de activitate a altor funcții ale programatorului. Intervalul timpului calculat este de la un 1minut până la 23 de ore și 59 minute.

Pentru a seta ceasul de bucătărie trebuie să:

• apăsați butonul OK, pe afișaj va clipi simbolul
• setați cronomentrul cu butoanele < / > , pe afisaj este indicat timpul cronomentrului și funcția de activitate după trecerea timpului pentru setarea orei, se emite un semnal sonor și clipește
• Pentru a dezactiva semnalul sonor, atingeti și mentineți apăsat butonul OK sau atingeti și mentineți apăsate simultan butoanele < 7> , simbolul se stinge și pe afișaj apare ora curentă.

Atentie!

În cazul în care semnalul sonor nu va fi oprit manual, acesta se va opri automat după aprox. 7 minute.

Timpul de durată a activității

Dacă cuptorul trebuie să se oprească la o anumită oră, trebuie să:

• pentru a activa timpul de funcționare, setați funcția dorită cu ajutorul selectorului de funcții al cüptorului iar selectorul de temperatură la temperatura corespunzătoare.
• apăsați butonul OK'până când pe afișaj va apărea pe scurt timp dur iar simbolul în va clipi,
• setati timpul dorifcu butoanele < / >, în interval de la 1 minut până la 10 ore.

Timpul setat va fi introdus în memorie după aprox. 7 sec., iar pe afisaj va apărea din nou timpul curent și simbolul aprins.

După finalizarea timpului declarat, cuptorul se va opri automat și va apărea un semnal sonor, iar simbolul ^1 va clipi.

• setarea butonului al funcției cuptorului și reglarea temperaturii în poziția oprită,
• pentru a dezactiva semnalul sonor, atingeti și mentineți apăsat butonul OK sau atingeti și mentineți apăsate simultan butoanele < / >, simbolul se stinge și pe afișaj apare ora curentă.

Ştergerea setârilor

Puteti șterge setările de temporizare sau de funcționare în orice moment.

I pentru a șterge setările privind durata de funcționare, atingeti simultan butoanele < / >.

Stergerea setării cronometrajului:

• cü butonul OK selectati functia cronometrului,
• apăsați din nou butoânele < / >.

Schimbarea sunetului semnalului sonor

Sunetul semnalului sonor poate fi schimbat în ur- mătorul mod:

• apăsati simultan butoanele < / >,
• cu butonul OK selectați funcția tonalitate, indicatoarele pe afișaj vor clipi:
• cu butoanele < / > selectați tonalitatea potrivită: de la 1 până la 3 cu butonul > de la 3 până la 1 cu butonul < .

Modificarea luminozității afisajului

Este posibilă modificarea luminozității afisajului în intervalul de la 1 până la 9, unde 1 înseamnă ceea mai închisă setare, și 9 - deschisă. Valoarea introdusă se aplică atunci când ceasul este inactiv (adică, utilizatorul nu a atins nici unul din butoane timp de cel puțin 7 secunde).

Luminozitatea afisajului poate fi schimbată în ur- mătorul mod:

• apăsati simultan butoanele < / >,
• cu butonul OK selectati functia bri (prima apăsare vă va duce la funcțiatonalitate, a doua la bri).

Tribul de noapte

În orele de la 22.00 până la 6.00 ceasul automat va reduce luminozitatea ecranului.

Functiile cuptorului si utilizarea acestuia

Cuptor cu convectie naturala (conventional)

Cuptorul poate fi incalzit utilizand elementul de incalzire inferior si cel superior si gratarul (daca exista). Cuptorul este controlat cu ajutorul unui buton, ce este utilizat ca si comutator integrat impreuna cu butonul pentru reglarea temperaturii.

des.6i*

Atentie!

In cazul modelelor ce nu au gratar, pozitia nu se afla pe buton.

Pozitii posibile ale butoanelor

Lumina cuptor separata

Prin setarea butonului in aceasta pozitie, lumina din interiorul cuptorului este pornita. Utilizati, de exemplu, cand doriti sa curatati interiorul cuptorului.

Elementul de incalzire superior si cel inferior sunt pornite

Termostatul permite utilizatorului sa seteze temperatura la o valoare cuprinsa 100°C si 250°C. Utilizati pentru coacere.

Gratarul pornit

Atunci cand butonul este setat pe aceasta pozitie permite rumenirea alimentelor pe gratar sau pe rotisor.

Elementul de incalzire superior pornit

Atunci cand butonul este setat pe aceasta pozitie, cuptorul este incalzit cu ajutorul elementului de incalzire superior. Acesta este utilizat de exemplu pentru coacere finala de su.

Elementul de incalzire inferior pornit. Atunci cand butonul este setat pe aceasta pozitie, cuptorul este incalzit cu ajutorul elementului de incalzire inferior. Acesta esteutilizat de exemplu pentru coacere finala de jos.

Pornirea si oprirea cuptorului

Pentru a porni cuptorul trebuie sa:

- setati conditiile de functionare pentru cuptor, temperatura si modul de incalzire.

- Setati butonul pe pozitia dorita rotindu-l spre dreapta.

des.6z

Pornirea cuptorului este semnalizată prin aprinderea celor două diode de control, diodele funcționării de control (de pornire) a aragazului R și a diodei de control a termo-regulatorului L. Dioda de control care luminează R semnalizează că, cuptorul se află în stare de funcționare. Stingerea diodei de control L semnalizează că, cuptorul a atins temperatura setată. În cazul în care rețetele culinare recomandă introducerea mâncărurilor în cuptor încălzit, acest lucru trebuie realizat după ce dioda de control s-a stins pentru prima dată L. În timpul funcționării cuptorului diodă L se va aprinde și se va stinge periodic (mentinerea temperaturii în interiorul cuptorului). Dioda de control R poate, de asemenea, să fie aprinsă atunci când butonul se află în poziția „lluminare cuptor”.

Öprirea cuptorului – pentru a opri cuptorul, setati butonul in pozitia “0”, rotind spre dreapta. Lumina se va stinge.

Cuptor cu convectie naturala (conventional)

Cuptorul poate fi incalzit cu ajutorul elementului de incalzire superior si inferior, precum si cu ajutorul gratarului. Utilizarea cuptorului este controlata cu ajutorul butonului pentru functii – pentru a seta o functie anume trebuie sa rotiti butonul in pozitia selectata,

des.6j

precum si butonul pentru reglarea temperaturii – pentru a seta o anumita functie trebuie sa rotiti butonul in pozitia selectata. - Prc. 6k

Cuptorul poate fi oprit prin setarea ambelor butoane in pozitia „●” / „0”.

Posibile setari ale butonului pentru functiile cuptorului

Lumina pentru cuptor separata

Daca setati butonul in aceasta pozitie, va fi aprinsa lumina in interiorul cuptorului, de exemplu atunci cand spalati interiorul acestuia.

Gratarul pornit

Setarea butonului in aceasta pozitie permite rumenirea alimentelor pe gratar.

Element de incalzire superior pornit

Setarea butonului in aceasta pozitie permite cuptorului sa fie incalzit doar cu ajutorul elementului de incalzire superior pornit, deexemplu pentru coacerea finala de sus.

Elementul de incalzire inferior pornit

Atunci cand butonul este setat in aceasta pozitie, cuptorul este incalzit doar cu ajutorul elementului de incalzire inferior,de exemplu pentru coacerea finala de jos.

Elementul superior si cel inferior pornite

Setarea butonului in aceasta pozitie permite cuptorului sa fie incalzit in mod conventional.

des.6z

Pornirea cuptorului este semnalizată prin aprinderea celor două diode de control, diodele functionării de control (de pornire) a aragazului R și a diodei de control a termo-regulatorului L. Dioda de control care luminează R semnalizează că, cuptorul se află în stare de functionare. Stingerea diodei de control L semnalizează că, cuptorul a atins temperatura setată. În cazul în care rețetele culinare

recomandă introducerea mâncărurilor în cuptor încălzit, acest lucru trebuie realizat după ce dioda de control s-a stins pentru prima dată L. În timpul funcționării cuptorului dioda L se va aprinde și se va stinge periodic (mentinerea temperaturii în interiorul cuptorului). Dioda de control R poate, de asemenea, să fie aprinsă atunci când butonul se află în poziția „lluminare cuptor”.

Cuptor cu circulare automata a aerului (functionare cu ventilator)

Cuptorul poate fi incalzit cu ajutorul elementului de incalzire superior si inferior, precum si cu ajutorul gratarului. Utilizarea cuptorului este controlata cu ajutorul butonului pentru functii – pentru a seta o functie anume trebuie sa rotiti butonul in pozitia selectata,

des.6l

precum si butonul pentru reglarea temperaturii – pentru a seta o anumita functie trebuie sa rotiti butonul in pozitia selectata.

des.6k

Cuptorul poate fi oprit prin setarea ambelor butoane in pozitia „●” / „0”.

Atentie!

Atunci cand selectati orice functie de in-calzire (pornirea unui element de incalzire, etc.) cuptorul va fi pornit dupa ce a fost setata temperatura cu ajutorul butonului de reglare a temperaturii.

0

Posibile setari ale butonului pentru functiile cuptorului

Lumina pentru cuptor separata

Daca setati butonul in aceasta pozitie, va fi aprinsa lumina in interiorul cuptorului, de exemplu atunci cand spalati interiorul acestuia.

Încălzire rapidă

Este pornit dispozitivul de încălzire superior, prăjitorul și ventilatorul. Este folosit pentru încălzirea preliminară a cuptorului.

Dezghetare

Este pörnit numai ventilatorul, fără a fi folosite dispozitivele de încălzire.

Ventilator si gratar combinat pornit

Atunci cand bùtonul este setat pe aceasta pozitie, cuptorul activeaza functia gratar combinat si ventilator. Aceasta functie accelereaza procesul de prajire si imbuna-tateste gustul alimentelor. Utilizati gratarul cu usa cuptorului inchisa.

Gratar combinat (gratar si element de incalzire superior)

Atunci cand este sèlectata aceasta functie, este permisa rumenirea alimentelor cu ajutorul gratarului si a elementului de incalzire superior. Aceasta functie permite setarea unei temperaturi mai ridicate in partea superioara a suprafetei de preparare, rumenind mai bine si pe o suprafata mai mare.

Gratarul pornit

Setarea butonului in aceasta pozitie permite rumenirea alimentelor pe gratar.

Elementul de incalzire inferior pornit

Atunci cand butonul este setat in aceasta pozitie, cuptorul este incalzit doar cu ajutorul elementului de incalzire inferior,de exemplu pentru coacerea finala de jos.

Elementul superior si cel inferior pornite

Setarea butonului in aceasta pozitie permite cuptorului sa fie incalzit in mod conventional.

Ventilatorul, elementul de incalzire superior si cel inferior pornite

Setarea butonului in aceasta pozitie este utila pentru coacerea prajiturilor. Cuptor conventional cu ventilator.

des.6z

Pornirea cuptorului este semnalizată prin aprinderea celor două diode de control, diodele funcționării de control (de pornire) a aragazului R și a diodei de control a termo-regulatorului L. Dioda de control care luminează R semnalizează că, cuptorul se află în stare de funcționare. Stingerea diodei de control L semnalizează că, cuptorul a atins temperatura setată. În cazul în care rețetele culinare recomandă introducerea mâncărurilor în cuptor încălzit, acest lucru trebuie realizat după ce dioda de control s-a stins pentru prima dată L. În timpul funcționării cuptorului dioda L se va aprinde și se va stinge periodic (mentinerea temperaturii în interiorul cuptorului). Dioda de control R poate, de asemenea, să fie aprinsă atunci când butonul se află în poziția „lluminare cuptor”.

Cuptor cu circulare automata a aerului (include un ventilator si un element de incalzire cu ventilator ultra)

Cuptorul poate fi incalzit cu ajutorul elementului de incalzire inferior si cel superior, gratarului si al elementului de incalzire cu ultra ventilator. Utilizarea cuptorului este controlata cu ajutorul butonului pentru functii – pentru a seta o anumita functie, trebuie sa rotiti butonul in pozitia selectata,

des.6m

si butonul pentru reglarea temperaturii – pentru a seta o anumita functie, trebuie sa rotiti butonul in pozitia selectata.

des.6k

Cuptorul poate fi oprit prin setarea ambelor butoane in pozitia „●” / „0”.

Atentie!

Atunci cand selectati o functie de incalzire (pornirea unui radiator, etc.), cuptorul va fi pornit doar dupa ce a fost setata temperatura.

*optional

0

Posibile setari ale butonului pentru functiile cuptorului Lumina pentru cuptor separata

Daca setati butonul in aceasta pozitie, va fi aprinsa lumina in interiorul cuptorului, de exemplu atunci cand spalati interiorul acestuia.

Încălzire rapidă

Este pornit dispozitivul de încălzire superior, prăjitorul și ventilatorul. Este folosit pentru încalzirea preliminară a cuptorului.

Dezghetare

Este pörnit numai ventilatorul, fără a fi folosite dispozitivele de încălzire.

Ventilator si gratar combinat pornit

Atunci cand butonul este setat pe aceasta pozitie, cuptorul activeaza functia gratar combinat si ventilator. Aceasta functie accelereaza procesul de prajire si imbunatastete gustul alimentelor. Utilizati gratarul cu usa cuptorului inchisa.

Gratar combinat (gratar si element de incalzire superior)

Atunci cand este sélectata aceasta func-tie, este permisa rumenirea alimentelor cu ajutorul gratarului si a elementului de incalzire superior. Aceasta functie permite setarea unei temperaturi mai ridicate in partea superioara a suprafetei de preparare, rumenind mai bine si pe o suprafata mai mare.

Gratarul pornit

Setarea butonului in aceasta pozitie permite rumenirea alimentelor pe gratar.

Elementul de incalzire inferior pornit

Atunci cand butonul este setat in aceasta pozitie, cuptorul este incalzit doar cu ajutorul elementului de incalzire inferior,de exemplu pentru coacerea finala de jos.

Elementul superior si cel inferior pornite

Setarea butonului in aceasta pozitie permite cuptorului sa fie incalzit in mod conventional.

Termo-circulatia pornită

Fixarea butonului în poziția „termo-circula-tia pornită” permite încălzirea cuptorului în mod forțat cu ajutorul termo-ventilatorului care este amplasat în partea centrală a peretelui din spate a camerei cuptorului. În comparație cu, cuptorul convențional sunt utilizate temperaturi de coacere mai joase.

Folosirea acestei metode de încălzire permite distribuirea uniformă a căldurii de jur împrejurul felului de mâncare care este în cuptor.

Ventilatorul, elementul de incalzire superior si cel inferior pornite

Setarea butonului in aceasta pozitie este utila pentru coacerea prajiturilor. Cuptor conventional cu ventilator.

Termo-circulația și rezistența inferioară pornite

În cazul în care butonul se găsește în această poziție, cuptorul realizează funcția termo-circulației și este pornită rezistența inferioară ceea ce conduce la creșterea temperaturii în partea de jos a produsului care este copt. O cantitate mai mare de energie termică furnizată în partea de jos a produsului copt, prăjituri umede, pizza.

des.6z

Pornirea cuptorului este semnalizată prin aprinderea celor două diode de control, diodele funcționării de control (de pornire) a aragazului R și a diodei de control a termo-regulatorului L. Dioda de control care luminează R semnalizează că, cuptorul se află în stare de funcționare. Stingerea diodei de control L semnalizează că, cuptorul a atins temperatura setată. În cazul în care rețetele culinare recomandă introducerea mâncărurilor în cuptor încălzit, acest lucru trebuie realizat după ce dioda de control s-a stins pentru prima dată L. În timpul funcționării cuptorului dioda L se va aprinde și se va stinge periodic (mentinerea temperaturii în interiorul cuptorului). Dioda de control R poate, de asemenea, să fie aprinsă atunci când butonul se află în poziția „lluminare cuptor”.

Utilizarea gratarului\*

Procesul de frigere se realizeaza cu ajutorul razelor infrarosii emise asupra recipientului de catre elementul de incalzire incandescent al gratarului. Pentru a porni gratarul trebuie sa:

• Setati butonul pentru functii pe pozitia marcata cu.
• Incalziti cuptorul aproximativ 5 minute (cu usa cuptorului inchisa).
• Introduceti tava pe nivelul potrivit de preparare, iar daca frigeti pe gratar introduceti pe nivelul urmator inferior o tava colectoare (sub gratar).
  • Inchideți ușa cuptorului.

Pentru frigerea cu ajutorul functiei si a gratarului combinat, temperatura trebuie sa fie setata pe 210°C (200°C*), insa functia gratar cu ventilator trebuie sa fie setata la o temperatura maxima de 190°C.

* uşă de cuptor cu 2 geamuri

Atentie!

Prăjirea se face cu ușa cuptorului închisă. Când se utilizează funcția de prăjire elementele cuptorului pot fi fierbinți. Recomandăm să nu permiteți accesul copiilor în apropierea cuptorului.

Utilizarea rotisorului\*

Rotisorul este folosit pentru rotirea mâncării in timpul gatirii. Este indicat pentru pentru pui, kebab, cârnați, etc. La utilizarea rezistenței superioare împreună cu rezistența grill. Rotisorul se poate opri întâmplător sau schimba rotația. Aceasta nu influențează funcționarea cuptorului și calitatea frigerii.

Pentru a prepara mâncarea.:

• puneti tepuşa și asigurati-o cu furca
  • inserăți cadrul 4 la nivelul „ III „ al cuptorului
  • amplašati tepuša pe cadrul
• Inchideti uşă cuptorului.

des.6y

PREPARAREA IN CUPTOR – SFATURI PRACTICE

Coacere

• Va recomandam sa utilizati tavile furnizate im-preuna cu cuptor.
• Puteti utiliza si alte recipiente ce trebuie sa fie asezate pe raftul de uscare; este recomandabil sa utilizati tavi de culoare neagra, deoarece sunt mai bune conductoare de caldura si scurteaza timpul de preparare.

- Tavile cu suprafete lucioase nu sunt recomandate atunci cand utilizati metoda conventionala de incalzire (arzator superior si inferior). Partea inferioara a prajiturii va fi arsa.

- Atunci cand utilizati functia ventilator ultra, nu este nevoie sa incalziti in prealabil cuptorul, pentru alte tipuri de incalzire trebuie sa incalziti cuptorul inainte de a introduce prajitura.

- Inainte de a scoate prajitura din cuptor, verificati daca este coapta, cu ajutorul unui betisor din lemn (daca prajitura este gata, batul trebuie sa fie uscat si curat dupa ce a fost scos din prajitura).

- Dupa ce ati oprit cuptorul este recomandabil sa lasati prajitura in interior timp de 5 min.

- Temperatura utilizata in modul ventilator ultra este cu aproximativ 20 – 30 grade mai mica decat in cazul prepararii normale (atunci cand utilizati elementul de incalzire superior si cel inferior).

- Parametri de coacere oferiti in Tabelul sunt aproximativi si pot fi corectati bazandu-va pe propriile experiente si preferinte.

- Daca informatiile oferite in retete difera considerabil de valorile incluse in acest manual de utilizare, respectati instructiunile din manual.

Rumenirea carnii

• Puteti prepara bucati de carne mai mari de 1 kg in cuptor, insa cele mici pot fi preparate pe arzatorul cu gaz.
• Utilizati recipiente termorezistente atunci cand preparati carne in cuptor, cu manere ce sunt de asemenea rezistente la temperaturi ridicate.
• Atunci cand preparati carne pe raftul de uscare sau pe gratar, va recomandam sa asezati pe cel mai coborat nivel o tava cu apa.
• Este recomandabil sa intoarceti carnea cel putin o data in timpul prepararii si sa o ungeti cu sucul acesteia sau cu apa fierbinte cu sare – nu turnati apa rece pe carne.

Cuptor convențional (încălzitorul inferior + încălzitorul superior)

Tipul de coace-rea alimentelor	Funcția cupto-rului	Temperatura (°C)	Nivelul Timpul [min.]
Pișcot 160 - 200 2 - 3 30 - 50
Panettone din drojdie / Cozonac		160 - 170 1)	3 25 - 40	2)
Pizza 220 - 240		1)	2 15 - 25
Pește		210 - 220	2 45 - 60
Carne de vită		225 - 250	2	120 - 150
Carne de porc		160 - 230	2	90 - 120
Pui		160 - 180	2 45 - 60
Legume		190 - 210	2 40 - 50

Timpul este valabil, dacă nu au fost trecut altfel pentru compartimentul neîncălzit. Pentru cuptorul încălzit timpurile trecute necesită să fiu scurtate în jur de 5-10 minute.

1) Încălziți cuptorul gol

2) Timpul trecut privesc doar produsele în forme mici

Atenție: Parametri trecuți în tabel sunt orientative și pot fi modificate în funcție de experiențe și preferințe proprii.

PREPARAREA IN CUPTOR – SFATURI PRACTICE

Cuptorul cu circulare forțată a aerului (încălzitorul infeior + încălzitorul superior + ventilator)

Tipul produsului care va fi copt felului de	Funcția cuptorului	Temperatura (°C)	Nivelul Timpul [mi
Pișcot 160 - 200 2 - 3 · 50
Pișcot 150 3 25 - 35
Panettone din drojdie / Cozonac		160 - 170 1)	3 25 - 40	2)
Panettone din drojdie / Cozonac		155 - 170 1)	3 25 - 40	2)
Pizza 220 - 240		1)	2 15 - 25
Pește 210 - 220 2 45
Pește 190 2 - 3 60 - 7
Cârnați 210 (200*) 4 14 - 18
Carne de vită		225 - 250 2 120 - 150
Carne de porc		160 - 230 2	90 - 120
Pui		180 - 190	2 70 - 90
Pui		160 - 180 2 45 - 60
Legume 190 - 210 2 4( )0
Legume 170 - 190 3 4( )0

* uşă de cuptor cu 2 geamuri

Timpul este valabil, dacă nu au fost trecut altfel pentru compartimentul neîncălzit. Pentru cuptorul încălzit timpurile trecute necesită să fiu scurtate în jur de 5-10 minute.

1) Încălziți cuptorul gol
2) Timpul trecut privesc doar produsele în forme mici

Atenție: Parametri trecuți în tabel sunt orientative și pot fi modificate în funcție de experiențe și preferințe proprii.

PREPARAREA IN CUPTOR – SFATURI PRACTICE

Cuptorul cu circulație forțată a aerului (încălzitorul cu reciclarea aerului + ventilator)

Tipul produsului care va fi copt felului de	Funcția cuptorului	Temperatura (°C)	Nivelul Timpul [mi
Pișcot 160 - 200 2 - 330- 50
Panettone din drojdie / Cozonac		160 - 170 1)	3 25 - 40	2)
Panettone din drojdie / Cozonac		155 - 170 1)	3 25 - 40	2)
Pizza 200 - 230		1)	2 - 3 15 - 25
Pește 210 - 220 2 45
Pește 160 - 180 2 - 3	. 60
Pește 190 2 - 3	[64HK]
Cârnați 210 (200*) 4 1	18
Carne de vită 225 - 250 2	) - 150
Carne de vită 160 - 180 2	[8BDG] ) - 160
Carne de porc		160 - 230 2	90 - 120
Carne de porc		160 - 190 2	90 - 120
Pui	[WXST]	180 - 190 2 70	- 90
Pui		160 - 180 2 45	- 60
Pui		175 - 190 2 60	- 70
Legume 190 - 210 2 4	[5YCS] 0
Legume 170 - 190 3 4	0

* uşă de cuptor cu 2 geamuri

Timpul este valabil, dacă nu au fost trecut altfel pentru compartimentul neîncălzit. Pentru cuptorul încălzit timpurile trecute necesită să fiu scurtate în jur de 5-10 minute.

1)Încălziti cuptorul gol

2) Timpul trecut privesc doar produsele în forme mici

Atenție: Parametri trecuți în tabel sunt orientative și pot fi modificate în funcție de experiențe și preferințe proprii.

CURATARE SI INTRETINERE

Prin curatarea si intretinerea corespunzatoare a aragazului veti avea o influenta semnificativa asupra evitarii erorilor de functionare a acestuia. Inainte de a curata aragazul, acesta trebuie sa fie oprit iar butoanele in pozitia „•” / „0”. Nu curatati aragazul daca acesta nu s-a racit complet.

Plita ceramica

• Plita trebuie sa fie curatata periodic, dupa fiecare utilizare. Daca este posibil, este recomandabil ca plita sa fie spalata atunci cand inca este calda (dupa ce indicatorul pentru zona de preparare se stinge). Nu permiteti ca plita sa devina foarte patata, in special din cauza lichidelor care au dat in foc si au ars.
• Atunci cand curatati, nu utilizati agenti de curatare cu efect abraziv puternic, cum ar fi pudrele de curatare ce contin abrazivi, componente abrazive, perii de sarma, etc. acestea pot zgaria suprafata plitei, provocand avarii ireversibile.
  Nu utilizati substanța de curatare “Cillit” pentru a curata cuptorul.
• Suprafetele mari de murdarie care sunt difícil de indepartat pot fi curatate cu ajutorul spatulei speciale; aveti grija sa nu avariati cadrul plitei.

Des. 7

Atentie! Lama ascutita trebuie sa fie protejata in- totdeauna prin ajustarea capacului (impingeti cu degetul mare). Va puteti rani, aveti grija atunci cand utilizati acest obiect – nu il lasati la indemana co-piilor.

- Sunt recomandate produsele usoare de curatat si spalat, cum ar fi lichidele sau emuliile pentru indepartarea grasimilor. In particular, sunt recomandate produsele speciale de curatare, COL-LO Luneta, Sidol Stahlglanz, Stahl-Fix pentru spalare si curatare si Cera-Fix pentru intretinere. In cazul in care produsele recomandate nu sunt disponibile, puteti utiliza o solutie de apa cu detergent lichid sau produse de curatare a chiuvetelor din otel inoxidabil.

Spalati elementele din email ale aragazului cu produse lichide de curatare. Nu utilizati pentru curatare produse puternic abrazive, cum ar fi pudra abraziva, bureti metalici, perii etc. Inainte de a incepe sa utilizati aragazul cu plita din inox, este foarte important sa curatati bine suprafata de inox. Trebuie sa indepartati resturile de lipici si foliile de protectie care au fost utilizate pentru ambalare. Plita trebuie curatata dupa fiecare utilizare. Nu lasati sa se acumuleze foarte multa murdarie pe plita, in special de la alimente sau de la lichide. Se recomanda utilizarea unui produs ca Stahl-Fix pentru curatarea initiala si pentru curatarea periodica a plitei de inox.

Cuptor

• Cuptorul trebuie sa fie curatat dupa fiecare utilizare. Atunci cand il curatati, aprindeti lumina din interiorul acestuia pentru a avea o mai buna vizibilitate
• Interiorul cuptorului trebuie sa fie curatat doar cu apa calda si o cantitate redusa de detergent lichid.

• Curatare cu abur:*

• Turnati 250ml de apa (1 pahar) intr-un recipient si introduceti-l in cuptor pe primul nivel de jos.
• Inchideti usa cuptorului.

• Setati temperatura pe 50°C iar butonul pentru functii in pozitia pentru elementul de incalzire inferior.

• Incalziti interiorul cuptorului timp de 30 de minute.

• Deschideti usa cuptorului, stergeti interiorul cu ajutorul unui prosop sau al unui burete si spalati cu apa calda si detergent lichid.

Atentie! Umezeala sau apa reziduala de sub aragaz pot proveni de la curatarea cu abur.

- Dupa curatarea interiorului cuptorului, stergeti pentru a se usca.

Atentie!

Nu utilizati produse de curatare ce contin materiale abrazive pentru curatarea si intretinerea panoului frontal din sticla.

Inlocuirea becului cuptorului

Pentru a evita pericolul de electrocutare, asigu-rati-va de faptul ca aparatul este oprit inainte de a inlocui becul.

• Setati toate butoanele de control pe pozitia „●” /„0” „si scoateti stecherul cablului de alimentare din priza.
• Desurubati si spalati capacul becului, apoi stergeti-l.
• Desurubati becul, introduceti altul nou – un beccu temperatura mai ridicata (300°C) cu urmatorii parametri:
• voltaj 230 V
• Pute're 25 W
• Filet E14.

Becul pentru cuptor - des. 9

• Infiletati becul si asigurati-va ca este bine fixat.
• Infiletati la loc capacul.

Înlocuirea becului de tip halogen a iluminării cuptorului*

Pentru a evita posibilitatea de curentare cu current electric, înainte de înlocuirea becului de tip halogen trebuie să vă asigurați că, echipamen-

tul este oprit.

• Setati toate butoanele de control pe pozitia „●” / „0” „si scoateti stecherul cablului de alimentare din priza.
• Deşurubați și spălați cloșul lămpii ținând minte că acesta trebuie șters foarte bine.
• Scoateți becul de tip halogen folosind o cârpă sau o bucată de hârtie, în caz de nevoie becul de tip halogen trebuie înlocuit cu unul nou de tip G9
  -tensiunea 230V
  -putere 25W
• Becul de tip halogen trebuie fixat cu atenție la locul special pregătit.
• Înşurubați cloşul lămpii.
  Becúl pentru cuptor - dès. 9a

*optional

Cuptoarele care sunt marcate cu litera D* sunt echipate în elemente de ghidare din sârma care pot fi scoase foarte uşor (grilaj). Pentru a le scoate pentru a fi spălate trebuie să trageti de elementul de blocare din partea frontală, apoi elementul de ghidare trebuie înclinat și scos din elementul de blocare din spate. des. 10

Cuptoarele marcate cu literele Dp* posedă elemente de ghidare de tip telescop din oțel inoxidabil care la rândul lor sunt fixate de elementele de ghidare din sărmă. Aceste elemente de ghidare trebuiesc scoase și spălate împreună cu elementele de ghidare din sărmă. Înainte de a pune tăvile, aceste elemente de ghidare trebuiesc scoase în afară (dacă, cuptorul este încălziț, elementele de ghidare trebuiesc scoase în afară agățând cu partea din spate a tăvilor de tampoanele care se găsesc în partea frontală a elementelor de ghidare) și apoi aceste elemente de ghidare trebuiesc împinse împreună cu tava.

des. 10a

Atentie!

Elementele de ghidare de tip telescop nu trebuiec spălate în maşinile de spălat vase.

In afara de curatarea aragazului, trebuie sa:

Realizati verificari periodice ale elementelor de control si a unitatilor de preparare. Dupa expirarea garantiei, apelati la un tehnician autorizat pentru ca verificarea aragazului sa fie realizata la un centru de service autorizat, cel putin data la 2 ani.
● Reparati orice erori,
- Realizati intretinerea periodica a unitatii de preparare a aragazului.

Àtentie!

Toate reparatiile si activitatile normale trebuie sa fie realizate de catre un centru de service autorizat sau de catre o persoana autorizata.

Scoaterea usii

Pentru a avea un acces mai bun la interiorul cuptorului pentru a il curata, puteti sa scoateti usa acestuia. Pentru acest lucru, inclinati dispozitivul de prindere al usii, ridicati si trageti spre dumneavoastra (рис. 12A). Pentru a pune usa la loc, faceti acelasi lucru in sens invers. Asigurati-va de faptul ca balamalele sunt fixate corespunzator. Dupa ce ati fixat usa, dispozitivul de siguranta trebuie sa fie coborat din nou cu atentie. Daca acesta nu este setat, pot fi avariate balamalele atunci cand se inchide usa.

des. 12A - Inclinarea dispzitivelor de siguranta ale balamalelor

¹Scoaterea geamului interior

1. Cu ajutorul unei şurubelnite clasice plate trebuie să dați la o parte plinta superioară a ușii, începând cu desprinderea delicată a acesteia pe margini (des. 12B).
2. Dati la o parte plinta superioară a ușii (des. 12B n 12C)
3. Geamúl interior se scoate din suporti ( în partea inferioară a ușii ). des. 12D, 12D1.
4. Se spală geamul cu apă călduță și cu o mică cantitate de detergent.

Pentru a monta geamul din nou trebuie să acți- onăm invers. Partea netedă a geamului trebuie să se afle în partea superioară.

Atenție! Nu forțați plinta superioară simultan, pe ambele laturi ale ușii. Pentru a monta corect plinta superioară a ușii trebuie să apropiatii de ușă capătul stâng al plintei iar capătul drept al acesteia trebuie apăsat până ce veți auzi sunetul specific „clic”. Apoi apăsați plinta la capătul stâng al acesteia până ce veți auzi sunetul specific „clic”.

Des. 12D - Scoaterea geamului interior. 3 geamului.
Des. 12D1 - Scoaterea geamului interior. 2 geamului.

CUM SE PROCEDEAZA IN CAZ DE URGENTA

In caz de urgenta, trebuie sa:

• Opriti toate unitatile de functionare ale aragazului
• Scoateti stecherul cablului de alimentare din priza
• Apelati la un centru de service autorizat
• Unele erori minore pot fi rezolvate prin verificarea instructiunilor oferite in tabelul de mai jos. Inainte de a apela la un centru de service autorizat, verificati urmatoarele puncte din tabel

PROBLEMA CAUZA ACTIUNE
1. Aparatul nu functioneaza Nu este alimentat.		Verificati panoul cu sigurante, daca exista o siguranta arsa, inlocuiti-o.
2. Afisajul programatorului clipeste “0:00”.	Aparatul a fost deconectat de la sursa de alimentare sau a fost o intrerupere temporara de alimentare.	Vezi timpul curent (vezi Utiliza-rea programatorului)
3.Lumina cuptorului nu functioneaza.	Becul este slabit sau ars.	Infiletati becul sau inlocuiti-l (vezi “Curatare si intretinere”)

DATE TEHNICE

Voltaj

230/400V \~ 50Hz

Putere

Maxim 8,7 kW

Dimensiuni aragaz (IxLxA)

85 / 50 / 60 cm

Respecta regulile UE

Standarde EN 60335-1, EN 60335-2-6

Respecta regulile UE EN 60335-1, EN 60335-2-6
