FCCM58209H - Pliit Hansa - Tasuta kasutusjuhend

Toote tüüp	Elektriline pliit (vabaltseisev)
Bränd	Hansa
Mudel	FCCM58209H
Mõõdud (K/L/S)	85 cm / 50 cm / 60 cm
Kaal	Täpsustamata (umbes 45-55 kg)
Toiteallikas	230/400V ~50 Hz, 3-faasiline vahelduvvool, max 8,7 kW
Pliidiplaadi tüüp	Keraamiline pliidiplaat 4 kuumutustsooniga (sealhulgas kahetsooniline ja ristkülikukujuline praadimistsoon)
Ahju tüüp	Elektriline ahi tavalise ja ventilaatoriga (ultrafan) kuumutuse, grilli ja rotisserie'ga
Ahju funktsioonid	Ülemine küte, alumine küte, ülemine+alumine küte, grill, ventilaatoriga grill, konvektsioon (rõngasküttekeha), sulatamine, kiire eelsoojendus, eraldi ahjuvalgustus
Temperatuurivahemik (ahi)	100°C kuni 250°C (tavaline), ventilaatoriga madalam
Ahju maht	Täpsustamata (umbes 60-70 liitrit)
Juhtimise tüüp	4 põleti nuppu + ahju temperatuuri nupp + ahju funktsiooni nupp + elektrooniline taimer
Ekraan	Digitaalne LED taimeri, minutimärguri ja kella funktsioonidega
Ohutusfunktsioonid	Ümbermineku vältimise kronstein, jääksoojuse indikaatorid keraamilisel pliidil, lasteohutus (hoidke lapsed eemal), automaatne väljalülitus taimeriga, ohutusahel
Puhastamine ja hooldus	Keraamiline pliidiplaat: kasutage spetsiaalset kaabitsat, pehmeid puhastusvahendeid. Ahi: aurupuhastus, eemaldatav uks ja sisemine klaaspaneel, vahetatav halogeenlamp (25W, G9)
Kaasasolevad tarvikud	Küpsetusplaat, grillrest, praadimisalus, rotisserie varras ja kahvlid, külgrestid
Paigaldamine	Vabaltseisev, nõuab korralikku ventilatsiooni, elektriühendus kvalifitseeritud isiku poolt, reguleeritavad jalad (±5 mm)
Energiatõhusus	Täpsustamata (juhend soovitab energiasäästunõuandeid)
Garantii	Tootja garantii (üksikasjad täpsustamata)

Korduma kippuvad küsimused - FCCM58209H Hansa

Kuidas seada elektroonilisel taimeril praegust kellaaega?

Pärast toite ühendamist kuvab ekraan vilkuvat 0.00. Hoidke all OK (või korraga < / >) kuni kella sümbol hakkab vilkuma. 7 sekundi jooksul kasutage < / > kellaaja seadmiseks. Oodake 7 sekundit salvestamiseks.

Mida teha, kui ahi ei kuumene?

Kontrollige toiteallikat: veenduge, et pliit on ühendatud ja kaitselüliti on sisselülitatud. Kontrollige, et ahju funktsioon ja temperatuuri nupp on õigesti seatud. Kui taimer näitab 0:00, lähtestage kell. Kui probleem püsib, võtke ühendust teenindusega.

Kuidas puhastada keraamilist pliidiplaati ilma seda kahjustamata?

Puhastage pärast iga kasutamist, kui plaat on veidi soe, kuid mitte kuum. Kasutage spetsiaalset kaabitsat kangekaelsete plekkide jaoks, seejärel pehmet puhastusvahendit või sooja vett nõudepesuvahendiga. Vältige abrasiivseid käsnasid, puhastuspulbreid või tugevaid kemikaale. Ärge kunagi kasutage aurupuhastit.

Kas ma võin kasutada mis tahes potte keraamilisel pliidiplaadil?

Kasutage paksu, lameda põhjaga potte, mis sobivad kuumutustsooni suurusega. Vältige nõgusate/kumerate põhjadega, teravate servadega või märgade põhjadega potte. Ärge asetage tühje potte kuumale tsoonile. Soovitatav: keraamiliste pliidiplaatide jaoks määratud potid.

Kuidas aktiveerida minutimärkur?

Vajutage OK kuni minutimärguri sümbol (kell) hakkab vilkuma. Kasutage < / > soovitud aja seadmiseks (kuni 23h59). Kinnitamiseks vajutage OK. Aja möödudes kostab helisignaal. Heli vaigistamiseks vajutage OK.

Kuidas eemaldada ahju uks puhastamiseks õigesti?

Avage uks täielikult. Tõstke mõlema hinge ohutuslukud üles. Sulgege ust veidi, tõstke üles ja tõmmake enda poole. Paigaldamiseks joondage hinge sälgud eenditega, seejärel laske ohutuslukud alla. Veenduge, et need klõpsatusega tagasi lähevad.

Miks ahjuvalgustus ei tööta?

Halogeenlamp (25W, G9, 230V) võib olla lahti või läbi põlenud. Ühendage pliit vooluvõrgust lahti. Eemaldage lambikate, vahetage lamp riide abil välja ja keerake kate tagasi. Ärge puudutage lampi paljaste sõrmedega.

Kuidas vältida pliidi ümberkukkumist?

Paigaldage kaasasolev ümbermineku vältimise kronstein vastavalt juhendile. See kinnitab pliidi seina külge. Alati tasandage pliit reguleeritavate jalgade abil.

Mida teha, kui keraamiline pliidiplaat on pragunenud?

Lülitage seade kohe välja ja ühendage toide lahti. Ärge kasutage pliiti. Võtke ühendust teeninduskeskusega uue paigaldamiseks. Pragunenud pliidiplaat võib põhjustada elektrilöögi.

Kuidas kasutada rotisserie funktsiooni?

Pange toit vardale, kinnitage kahvlitega, asetage rotisserie raam ahju kolmandale tasemele, sisestage varda ots mootori ajamisse, eemaldage käepide. Seadke ahju funktsioon grill või ventilaator+grill temperatuuril 210°C (200°C topeltklaasiga ukse korral). Sulgege uks; varras pöörleb automaatselt.

KASUTUSJUHEND FCCM58209H Hansa

Hansa pliit kujutab endast äärmise lihtsuse ja ideaalse efektiivsuse kombinatsiooni. Kui olete käesoleva juhendi läbi lugenud, ei kujuta pliidi kasutamine Teile mingit probleemi.

Enne tehasest väljumist ja pakkimist teeb iga pliit läbi katsetused ohutustehnika ja toimimise alal.

Enne pliidi sisselülitamist palume Teid käesolev juhend hoolikalt läbi lugeda. Siintoodud juhiste järgimine võimaldab vältida viqu pliidi kasutamisel.

Hoidke käesolevat juhendit nii, et see oleks alati käepärast.

Onnetusjuhtumite vältimiseks palume siintoodud juhiseid täpselt järgida.

Tähelepanu!

Pliiti võib kasutada alles pärast käesoleva kasutusjuhendiga tutvumist.

Pliit on ette nähtud kasutamiseks üksnes koduses majapidamises.

Valmistaja jätab endale õiguse teha toote juures muudatusi, mis ei mõjuta selle toimimist.

ELEKTRIENERGIA KOKKUHOID

Elektrienergiat kokku hoides ei säästeta üksnes raha, vaid ühtlasi keskkonda. Seega on elektrienergia kokkuhoid tähtis loodushoiualane ettevõtmine. Elektrienergia kokkuhoiuks anname järgmisi soovitusi:

- Sobivate toiduvalmistusnõude kasutamine. Pak-su tasase põhjaga potte kasutades võib kokku hoida kuni 30% elektrienergiat. Katke keedunõu kaanega – vastasel juhul suureneb energiatarbimine kuni 4 korda!

- Välige toiduvalmistusnõu põhja läbimõõt vastavuses kuumutusala läbimõõduga. Keedunõu läbimõõt ei tohi olla väiksem kuumutusala läbimõõdust.

- Hoidke kuumutusalade pinnad ja toiduvalmistusnõude põhjad puhtana.

Mustus takistab soojusülekannet; väga mustade nõude puhastamiseks tuleb kasutada tugevatoimelisi yahendeid, mis kahjustavad keskkonda.

- Arge tõstke ilma vajaduseta potikaant ega avage ahjuust. Lülitage pliit öigel ajal välja ja kasutage ära jääksoojus. Pikemaajalise toiduvalmistamise puhul võib kuumutusala välja lülitada 5–10 minutit enne toiduvalmistamise lõppu. Sel viisil võime kokku hoida kuni 20% elektrienergiat.

- Kasutage praeahju ainult suurte toidukoguste valmistamiseks. Kui liha kaal on alla 1 kg, on seda öigem valmistada potis pliidiplaadil.

- Kasutage ära praeahju jääksoojus. Kui toiduvalmistamise aeg ületab 40 minutit, võib praeahju välja lülitada 10 minutit enne toiduvalmistamise lõppu. Tähelepanu! Taimeri kasutamisel seadke toiduvalmistamise aeg lühemaks.

- Sulgege ahjuuks korralikult. Määrduñud uksetihend aitab kaasa soojuskadude tekkele. Pu-hastage uksetihend kohe pärast määrdumist.

- Arge paigutage pliiti külmikute lähedusse. See suurendab elektrienergia ülemäärast tarbimist.

LAHTIPAKKIMINE

Pakend on ette nähtud seadme kaitseks vigastuste eest transpordi ajal. Lahtipakkimisel palume hävitada pakendi nii, et see ei jääks keskkonda risustama. Me kasutame pakkimiseks üksnes kesk-

konnale kahjutuid materjale, need köik sobivad korduvkasutamiseks ning ongi vastavalt tähistatud. Tähelepanu! Hoidke pakkematerjale (eriti polüetüleenkilet ja vahtplasti) lastele kättesaamatult.

KÄIBELT KÖRVALDATUD SEADME KÄITLEMINE

Kui seade kõrvaldatakse käibelt, ei tohi seda heita tavalise olmeprügi hulka, vaid tuleb anda elektri- ja elektroonikaseadmete vastuvõtupunkti. Sellele viitab ka vastav tähis, mis asub sead mel, kasutusjuhendil või pakendil. Külmiku ja selle pakendi juures kasutatud

plastmaterjalid sobivad kordūvkasutušeks vastavalt tä- hisele. Rakendades korduvkasutust, materjalide eral- damist jms aitate kaasa keskkonnahoiule.

Teavet vastuvõtupunktide asukoha kohta võite saada kohalikust omavalitsusest.

Tähelepanu. Seade ja selle osad lähevad kasutamise käigus kuumaks. Kütteelementide puudutamisel olge eriti ettevaatlikud. Lapsed alla 8 eluaastat tuleb hoida seadmest eemal, kui nad ei viibi pideva järelvalve all.

Käesolevat seadet tohivad kasutada üle 8 aastased lapsed ja füüsiliste, tunde- ja teadmishäiretega või kogemusteta ja teadmisteta isikud, kui see toimub järelvalve all ja on kooskõlas seadme kasutamisjuhendiga, mille on edastanud ohutuse eest vastutavad isikud. Pöörake tähelepanu sellele, et lapsed ei mängiks seadmega. Koristamist ja hooldustöid ei tohiks teha ilma järelvalveta lapsed.

Tähelepanu.. Keetminė ilma rasva või õlita keeduplaadil võib olla ohtlik ja tekitada tulekahju.

KUNAGI ära kūstuta tuld veega, vaid lūlita seade välja ja kustuta seejärel tuli, kattes selle kaane või mittesüttiva tekiga.

Tähelepanu. Tuleoht: ära paiguta asju keedupinnale.

Tähelepanu. Kui plaadi pind on mõranenud, tuleb toide välja lülitada, et vältida elektrilöögi ohtu.

Kasutamisel seade kuumeneb. Põletuste vältimiseks ahju kasutamisel tuleb olla väga ettevaatlik.

Ahju kasutamisel kuumenevad selle osad tugevasti. Soovitame lapsed ahjust eemale hoida.

Tähelepanu. Ärge kasutage karedaid puhastusvahendeid või teravaid metallesemeid ukseklaasi puhastamiseks, kuna nad võivad kriipida klaasi ja tekitada hiljem selle pragunemist.

Tähelepanu. Enne lambi vahetamist veenduge, et seade on välja lülitatud.

Köögi koristamiseks ei tohiks kasutada auruga puhastavaid seadmeid.

• Palume erilist tähelepanu pöörata läheduses viibivatele lastele. Otsene kokkupuude töötava pliidiga vöib tähendada põletusohtu!
• Jälgige, et muu kodutehnika ning sellega seotud kaablid ei puutuks vastu kuuma ahju ega pliidiplaati, kuna elektrijuhtmete isolatsioon ei talu nii körget temperatuuri.
• Arge jätke foiduvalmistamise ajal pliiti järelvalveta. Ulekuumenenud või plidiplaadile sattunud öli või rasv võib kergesti süttida.
• Ei tohi lubada pliidiplaadi määrdumist või sinna keevate vedelike sattumist. Eriti ohtlik on suhkur, mis reageerib keraamilise pinnaga; see võib kaasa tuua pliidiplaadi parandamatu kahjustuse. Kui midagi sattub pliidiplaadile, tuleb see sealt otsekohe eemaldada.
• Keelatud on asetada sisselülitatud kuumutusalale märja põhjaga nõusid, sest see võib põhjustada kuumutusala pöördumatuid kahjustusi (kõrvaldamatuid plekke).
• Kasutage toiduvalmistamisel tootja poolt soovitatud nõusid, mis sobivad keraamilise pliidiplaadiga.
• Kui avästate tõsised keraamilise pinna kahjustused (sügavad kriimud, praod või tükkide eraldumine), tuleb otsekohe lõpetada pliidi kasutamine ja pöörduda volitatud hoolduskeskusse, et pliit saaks remonditud.

• Kõigepealt asetage keedunõu pliidile ja alles siis lülitage kuumutusala sisse.

• Keelatud on kasutada teravate servadega keedunõusid, mis võivad kriimustada keraamilist pinda.

• Sisselülitatud ja nõuga katmata halogeenkuu-mutuselement võib nägemist kahjustada.
• Arge asetage avatud ahjuuksele nõusid, mille .kaal on üle 15 kg ja pliidiplaadile – 25 kg.
• Arge asetage plidi sahtlisse tuliseid (üle 75 °C) potte ega panne, ärge hoidke seal kergestisüt-tivaid esemeid.
• Defektset pliiti ei tohi kasutada. Pliiti tohib remontida üksnes pädev ja volitatud ekspert.
• Törke tekkimisel fuleb pliit kohe välja lülitada ja vötta ühendust volitatud hoolduskeskusega.
• Järgige täpselt käesoleva kasutusjuhendi juhi-seid ja soovitusi. Isikud, kes ei ole käesolevat kasutusjuhendit lugenud, ei tohi pliiti kasutada.
• Seade on möeldud üksnes toidu valmistamiseks. Seadme ebaotstarbekohane kasutamine (näit. ruumide kütmisel) võib osutuda ohtlikuks.

SEADME KIRJELDUS

1a

1 Ahju temperatuuriregulaatori nupp
2 Ahju töörežiimi valikū lūliti
3, 4, 5, 6 Kuumutusalade ümberlülitid
7 Termoregulaatori märgutuli L
8 Pliidi toitemärgutuli R
9 Praeahju uksë käepide
10 Hoiusáhtel
11 Keraamiline pliidiplaat
12 Timer

1b

1 Ahju temperatuuriregulaatori nupp
2 Ahju töörežiimi valikū lūliti
3, 4, 5, 6 Kuumutusalade ümberlülitid
7 Termoregulaatori märgutuli L
8 Pliidi toitemärgutuli R
9 Praeahju uksë käepide
10 Keraamiline pliidiplaat

FCC ^* - 2a

Pliiditarvikute loetelu::

3a Ahjuplaat*
3b Küpsetusplaat*
3c Grillvõre (kuivatusvõre)
3d Praevarra's ja hargid*
3e Külgtrepid

Pliidi paigaldamine

• Köök peab olema kuiv ja tuulutatav, ventilatsioon peab töötama korralikult ning köikidele pliidijuhtseadeldistele peab olema vaba juurdepääs.
• Köögimööbli kattematerjal ja selle paigaldamiseks kasutatud liim peavad taluma kuumutamist temperatuurini vähemalt 100 °C. Vastasel juhul võib pinnakate deformeeruda või lahti tulla.
• Ventilaator tuleb paigaldada vastavalt selle kasutusjuhendile.
• Enne kasutamise algust tuleb pliidiplaadi pind loodida horisontaaltasandis, see on väga oluline näiteks praaadimise puhul. Selleks kasutage keeratavaid seadejalgu, mille reguleerimiseks tuleb sahtel välja tömmata.

Pliidi ümberminekut takistava lukustuse paigaldamine.*

Lukk paigaldatakse, et vältida pliidi ümberminekut. Tänu pliidi ümberkukkumist takistavale lukustusele ei ole lapsel võimalik näiteks ronida pliidi uksele ja põhjustada nii pliidi ümberminekut.

joonis 3z

Kõrgus 850 mm

A = 60 mm

B = 103 mm

Kõrgus 900 mm

A = 104 mm

B = 147 mm

Ühendamine elektrivörku

Tähelepanu!

Pliidi võib elektrivõrku ühendada ainult vastavate oskuste ja volitustega elektrik. Pliidi muutmine või juhtmestiku ümbertegemine on keelatud. Teave eksperdile Pliit on toodetud kasutamiseks kolmefaasilises elektrivõrgus (400 V 3-f 50 Hz). Kuumutusalade nimipinge on 230 V. Pliiti võib kohaldada kasutamiseks ühefaasilises võrgus (230 V), ühendades silla ühenduskarbis vastavalt juuresolevale skeemile. Toitekaabel tuleb valida vastavalt tarbitavale nimivoolule. Pliidi otseühenduse puhul tuleb selle ahelasse ühendada avariilüliti, mille avatud kontaktide vahe on vähemalt 3 mm. Enne pliidihendamist elektrivõrku tuleb tutvuda andmesildil oleva teabega ja ühendusskeemiga.

Märkus!

Arvestage klemmplaadi ühenduste tegemisel vajadust ühendada tähisega märgitud kontakti külge kaitseahel. Pliidi toiteahelas peab olema lüliti, mille abil on võimalik pliiti avariiolukorras välja lülitada.

joonis 4b

Pliidi ühendamiseks elektrivõrku tutvuge hoolikalt andmesildil ja elektriskeemis toodud teabega. Märkus!

Elektrimontöör peab pärast elektripliidi ühendamist kasutajale üle andma „Tunnistuse pliidi ühendami- sest elektrivörku“ (vastav vorm on lisatud garantiikir- jale). Pliidi ebaöige ühendamine on ohtlik!

• Eemaldage pakend, tühjendage sahtel, puhastage ahju sisemus ja pliidiplaat kaitse materialidest.
• Võtke välja ja peske ahjutarvikud sooja veega, millele on lisatud nõudepesuvahendit. Lülitage sisse ventilatsioon või avage aken.
• Kuumütage ahju (temperatuuril 250 °C ca 30 min), pühkige puhtaks ja peske. Lülitage kuumutusalad sisse 4 minutiks ilma keedunõudeta.

Tähelepanu!

Elektrontaimeriga varustatud mudelitel ilmuvad pärast sisselülitamist näidikule vilku-vad nullid (0.00).

Seadke paika jooksev kellaaeg (vt taimeri kasutusjuhendit) Jooksva aja seadistamine on vajalik, et ahi tööle hakkaks.

- Pliidi hooldamise puhul tuleb täpselt täita ohutusjuhiseid.

Munakel M\*

Munakell ei juhi ahju tööd. Tegemist on helisignaaliga kellamehhanismiga, mis meenutab lühiajaliste kulinaarsete toimingute vajadusi. Munakella abil saab mõõta ajavahemikke 0 kuni 60 minutini.

joonis.6a

Mehaaniline minutilugeja Ms\*

Minutilugeja on ette nähtud praeahju töö juhtimiseks. Seda vöib seadistada 0 kuni 120 minutini. Seadistatud tööaja möödumisel lülitub sisse helisignaal ja praeahi lülitub automaatselt välja. Programmeerimine – pöörata nuppu kellaosuti liikumise suunas ja seadistada nõutav tööaeg.

joonis.6b

Kui nupp on asendis „0“, siis praeahi ei alusta tööd. Kui te ei soovi kasutada minutilugeja funktsiooni, tuleb nupp seada asendisse 📋

joonis.6c

Kuumutusalade juhtimine Keedunõude valik

Õigesti valitud keedunõu põhja läbimõõt vastab kasutatava kuumutusala läbimõõdule. Pannide jaoks on ette nähtud oma kuumutusala mõõtmetega 170 × 265 mm. Arge kasutage kumera või nõgusa põhjaga keedunõusid. Pidage meeles, et igal potil peab olema mõõdetelt sobiv kaas. Kasutage treitud paksu põh-jaga potte. Mustus kuumutusalal või poti põhjas segab soojusõlekannet.

joonis.6h

Kuumutusvõimsuse valik

Kuumutusalad on erineva võimsusega. Kuumutus- võimsust on võimalik reguleerida sujuvalt, keerates nuppu päripäeva võl vastupäeva.

joonis.6g*

• Vähim kuumus
1 Juurviljade hautamine, aeglane keetmine
- Suppide keetmine
2 Aeglane praadimine
• Lihā või kala grillimine
3 Suurim kuumus, kiire kuumutus, kiire keetmine, praadimine
0 välja'lülitatud

Muutliku suurusega kuumutusala\*

Seda kuumutusala saab sisse lülitada üksnes keerates nuppu pääripäeva. Vastupidises suunas keeramisega võite lüliti rikkuda.

joonis.6n

Vahemikus „0 ● 1 ● 2 ● 3” nuppudega töö-tab sisemine keeduala ja saate sujuvalt reguleerida pottidele tarnitavat soojushulka. Kui keerate nupu hetkeks asendisse, lülitub sisse väline keeduväli. Nüüdsest saab mölemal küpsetustsoonil (si- semine ja välimine) pottidele tarnitavat soojushulka sujuvalt reguleerida, seades nupu soovitud kuumutusasendisse alates „0 ● 1 ● 2 ● 3”. Sisemine lüliti lülitab need väljad välja alles pärast nupu asendisse 0 pööramist.

Kuumutusala temperatuuriandur

Kui kuumutusala temperatuur ületab 50 °C, hakkab põlema vastava anduri märgutuli. Märgutule ülesandeks on hoiatada kasutajat juhuslikult kuumutusala puudutamast.

joonis.6o - Kuumutusala temperatuuriandur

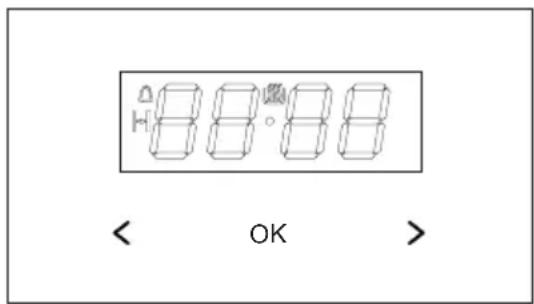

Programmaatori töö

OK - töörežiimi valiku nupp

• Pluss nupp
  < - Miinus nüpp
• töövalmidüse sümbol
• taimeri sümbol
• töö kestuse sümbol

Jooksva aja seadistamine

Pärast võrku lülitamist või uuesti aktiveerimist peale voolukatkestust, kuvab ekraan vilkuvat 0.00,

● vajuta ja hoia all nuppu OK (või samaaegselt nuppe < / >) kuni ekraanile ilmub sümbol, sümboli all olev punkt vilgub,
- 7 sekundi jooksul määrake hetke aeg, kasutades nuppusid < / >.

Pärast u. 7 sek möödumist alates aja seadistamisest salvestatakse muudetud andmed ja sümboli järel olev punkt lakkab vilkumast.

Aja korrigeerimist saab teha ka hiljem, vajutades samal ajal nuppusid < / > samas kui sümboli all olev punkt vilgub, saate hetke aega parandada.

Tähelepanu!

Ähju saab käivitada pärast sümboli ilmumist ekraanile.

Alarmkell

Taimerit saab aktiveerida igal ajal, söltumata programmeerija teiste funktsioonide olekust. Ajavahemik on 1 minut kuni 23 tundi ja 59 minutit.

Taimeri seadistamiseks fuleb:

• vajutage nuppu OK, ekraanil vilgub sümbol
• määrake minutid nuppudega < / > ekraanil kuvatakse määratud minuti kestus ja aktiivne tööfunktsioon pärast määratud aja möödumist kostub helisignaal ja vilgub
• helisignaali väljalülitamiseks puudutage ja hoidke all nuppu OK või puudutage ja hoidke samal ajal all nuppe </>, sümbol kustub ja ekraanil kuvatakse hetke kellaaega.

Tähelepanu!

Juhul, kui helisignaali ei lülitata välja käsitsi, lülitub see välja automaatselt pärast umbes 7 minutit.

Töö kestus

Kui ahi on ettenähtud ajal välja lülitatud, tuleks:

• küpsetusaja funktsiooni aktiveerimiseks seadke ahju funktsioonide nupp enda valitud funktsioonile ja temperatuurinupp sobivale temperatuurile.,
  ● vajutage nuppu OK kuni ekraanile ilmub korraks dur ja sümbol hakkab vilkuma,
• määrake soovitud tööaeg nuppudega < / >, vahemikus 1 minut kuni 10 tundi.

Määratud aeg seadistatakse mällu umbes 7 sekundi pärast, näidikul kuvatakse uuesti kellaaeg, kui sümbol põleb.

Pärast määratud aja möödumist lülitub ahi auto- maatselt välja, kostub helisignaal, ja sümbol hakkab vilkuma,

• seadke ahju funktsiooni nupud ja temperatuuri regulaator väljalülitatud asendisse,
• helisignaali väljalülitamiseks puudutage ja hoidke all nuppu OK või puudutage ja hoidke samal ajal all nuppe </>, sümbol kustub ja ekraanil kuvatakse hetke kellaaega.

Seadete kustutamine

Taimeri või töö kestuse saate igal ajal lähtestada.

- töö kestuse sätete tühistamiseks puudutage samaaegselt nuppe < / > .

- nupuga OK valige taimeri funktsioon,

- vajutades uuesti nuppe < / >,

• samaaegselt vajutades nuppe < / >,
  ● nupuga OK valige funktsioon ton, ekraan vilgub:
• nuppudega < / > valige sobiv toon: vahemikus 1 kuni 3 nuppudega > vahemikus 3 kuni 1 nuppudega < .

Ekraani heleduse muutmine

Ekraani heledust on võimalik muuta vahemikus 1 kuni 9, kus 1 on tumedam ja 9 on heledam. Sises- tatud väärtus kehtib siis, kui kell on passiivne (st kasutaja pole puudutanud ühtegi nuppu) nuppudega vähemalt 7 sekundit).

Ekraani heledust saab muuta järgmiselt:

● vajutage samaaegselt nuppe < / >,
- nupuga OK valige funktsioon bri (esimene vajutus viib teid funktsiooni juurde ton, järgmine bri).
- nuppudega < / > valige sobiv heledus: vahemikus 1 kuni 9 nuppudega > vahemikus 9 kuni 1 nuppudega < .

Tähelepanu!

Kui kell on aktiivne (st kasutaja on vajutanud nuppu viimase 7 sekundi jooksul) on ekraani heledus maksimaalne.

Öine režiim

Kellaaegadel 22.00 kuni 6.00 väheneb ekraani heledus automaatselt.

KASUTAMINE

Praeahi ja selle kasutamine

Loomuliku konvektsiooniga ahi (standardmudel)

Ahjul on pealt- ja altkuumutus, osadel mudelitel ka grill. Sellist ahju juhitakse ühe nupuga, mis lülitab umber funktsioone ja ühtlasi reguleerib temperatuuri.

joonis. 6i*

Tähelepanu!

Mudelitel, millel grill puudub, pole nupul tähist

Nupu võimalikud asendid

Ahju sisevalgustus

Selles asendis on ahjuvalgustus sisse lülitatud. Seda võib vaja minna näiteks ahju pesemisel.

100-250 ^0 C

Termostaadinupp lubab seadistada temperatuuri vahemikus 100°C kuni 250 °C. Funktsiooni kasutatakse küpsetamiseks.

Grill

Selles asendis kuumutatakse toitu grillrestil või vardas.

Pealtkuumutus

Selles asendis töötab ainult ülemine küttekeha. Kasutatakse toote pealisosa küpsetamiseks.

Altkuumutus

Selles asendis töötab ainult alumine küttekeha. Kasutatakse toote põhja küpsetamiseks.

Ahju sisse- ja väljalülitamine

Ahju sisselülitamiseks:

- määrake kindlaks töötingimused - temperatuuri ja kuumutusviisi

- séadke juhtnupp vastavasse asendisse, keerates nuppu paremale.

joonis. 6z

Ahju sisselülitamisel süttivad kaks märgutuld R ja L. R märgutule süttimine teavitab ahju sisselülitamisest. L märgutule kustumine teavitab kasutajat, et ahjus on saavutatud soovitud temperatuur. Kui retsept soovitab asetada toidu eelkuumutatud ahju, tuleb seda teha mitte enne L märgutule esimest kustumist. Toiduvalmistamise käigus L märgutuli süttib ja kustub perioodiliselt (ahju temperatuuri hoidmine).

R märgutuli võib põleda ka ahjusisevalgustuse asendis.

Ahju väljalülitamiseks keerake juhtimis nupp asendisse „0“ (vasakule). Mär gutuli kustub.

Loomuliku konvektsiooniga ahi (standardmudel)

Ahjul on lisaks ülemisele ja alumisele küttekehale veel röngasküttekeha. Ahju juhtimine toimub juhtnupu keeramisega vajaliku funktsiooni kohale

joonis. 6j

ning temperatuuri reguleerimisnupu keeramisega vajaliku temperatuuri kohale.

joonis. 6k

Ahju väljalülitamiseks keeratakse mölemad nupud asendisse „ •” / „0”.

Tähelepanu!

Ahju küttekeha sisselülitumine mis tahes funktsioonis toimub alles pärast temperatuuri valikut.

Ahju funktsioonide valiku nupu võimalikud asendid

Ahju sisevalgustus

Selles asendis on ahjuvalgustus sisse lülitatud. Seda võib vaja minna näiteks ahju pesemisel.

Grill

Selles asendis kuumutatakse toitu grillrestil või vardas.

Pealtkuumutus

Selles asendis töötab ainult ülemine küttekeha. Kasutatakse toote pealisosa küpsetamiseks.

Altkuumutus

Selles asendis töötab ainult alumine küttekeha. Kasutatakse toote põhja küpsetamiseks.

Sellises nuppude asendis toimub ahju kuumenemine standardsel viisil.

joonis. 6z

Ahju sisselülitamisel süttivad kaks märgutuld R ja L. R märgutule süttimine teavitab ahju sisselülitamisest. L märgutule kustumine teavitab kasutajat, et ahjus on saavutatud soovitud temperatuur. Kui retsept soovitab asetada toidu eelkuumutatud ahju, tuleb seda teha mitte enne L märgutule esimest kustumist. Toiduvalmistamise käigus L märgutuli süttib ja kustub perioodiliselt (ahju temperatuuri hoidmine). R märgutuli vöib põleda ka ahjusisevalgustuse asendis.

KASUTAMINE

Sundkonvektsiooniga praeahi

Ahju soojendatakse ülemise ja alumise küttekehaga ning grillküttekehaga. Ahju juhtimine toimub juhtnupu keeramisega vajaliku funktsiooni kohale

joonis. 6l

ning temperatuuri reguleerimisnupu keeramisega vajaliku temperatuuri kohale.

joonis. 6k

Ahju väljalülitamiseks keeratakse mölemadnupud asendisse „•” / „0”.

Tähelepanu!

Ahju küttekeha sisselülitumine mis tahes funktsioonis toimub alles pärast temperatuuri valikut.

Ahju sisevalgustus

Seflés asendis on ahjuvalgustus sisse lülitatud. Seda võib vaja minna näiteks ahju pesemisel.

Kiire kuumutamine

Sisse tuleb lülitada ülemine küttekeha, grill ja ventilaator. Rakendatakse ahju eelkuumutamiseks.

Sulatamine

Sisse tuleb lülitada ainult ventilaator, küttekehasid kasutamata.

Turbo-grill ja konvektsioon

Selles asendis töötavad grillküttekeha, ülemine küttekeha ja ventilaator. Praktiliselt kuumeneb toit sel puhul ühtlasemalt, mis parendab selle maitseomadusi. Turbo-grillimine toimub suletud ahjuuksega.

Turbo-grill (Grill ja ülemine küttekeha)

Funktsiooni „turbogrill” puhul on lisaks grillküttekehale sisse lülitatud ka ülemine küttekeha. Selle tulemusena saavutatakse ahju ülatsoonis körgem temperatuur, mille tulemusena toit pruunistub. Kasutatakse ka suuremate portsjonite grillimiseks.

Grill

Funktsiooninupp on grillvarda tähise juures.

Altkuumutus

Selles asendis töötab ainult alumine küttekeha. Kasutatakse toote põhja küpsetamiseks.

Sellises nuppude asendis toimub ahju kuumenemine standardsel viisil.

Konvektsioon, pealt- ja altkuumutus

Selles asendis toimib funktsioon „pirukas“. Standardne kuumutus + ventilaator.

joonis. 6z

Ahju sisselülitamisel süttivad kaks märgutuld R ja L. R märgutule süttimine teavitab ahju sisselülitamisest. L märgutule kustumine teavitab kasutajat, et ahjus on saavutatud soovitud temperatuur. Kui retsept soovitab asetada toidu eelkuumutatud ahju, tuleb seda teha mitte enne L märgutule esimest kustumist. Toiduvalmistamise käigus L märgutuli süttib ja kustub perioodiliselt (ahju temperatuuri hoidmine). R märgutuli vöib põleda ka ahjusisevalgustuse asendis.

Sundkonvektsiooniga praeahi (konvektsioon ja röngasküttekeha)

Ahjul on lisaks ülemisele ja alumiselė küttekehale veel rõngasküttekeha. Ahju juhtimine toimub juhtnupu keeramisega vajaliku funktsiooni kohale, ning temperatuuri reguleerimisnupu keeramisega vajaliku temperatuuri kohale.

joonis. 6m

joonis. 6k

Ahju väljalülitamiseks keeratakse mölemad nupud asendisse „●” / „0”.

Tähelepanu!

Ahju küttekeha sisselülitumine mis tahes funktsioonis toimub alles pärast temperatuuri valikut.

Konvektsioon

Funktsiooninupu keeramisega sellesse asendisse töötavad röngasküttekeha (asub ahju tagaseinas) ja ventilaator, mis asub röngasküttekeha keskel. Selline kuumutusmeetod lubab ühtlaselt kuumutada ahjus asetsevaid tooteid. Sellisel meetodil on järgmised eelised:

• Ahju kiirem ülessoojenemine ja eelsoojendamise vajaduse puudumine
  • Võimalus küpsetada kahel tasandil korraga
• Lihatõodetest ei jookse rasv ja mahl vii kergesti välja, mis paremini säilitab nende maitseomadusi.
  • Ahjukamber ei määrdu nii kergesti.

Konvektsioon, pealt- ja altkuumutus

Selles asendis toimib funktsioon „pirukas“. Standardne kuumutus + ventilaator.

Ahju sisevalgustus

Selles asendis on ahjuvalgustus sisse lülitatud. Seda võib vaja minna näiteks ahju pesemisel.

Konvektsioon ja altkuumutus

Sellel juhul on sisse lülitatud alumine küttekeha, mille tulemusena toode kuumeneb eelistatult altpoolt, kuid kuumus levib ka ahju ülejäänud osadesse.

Kiire kuumutamine

Sisse tuleb lülitada ülemine küttekeha, grill ja ventilaator. Rakendatakse ahju eelkuumutamiseks.

Sulatamine

Sisse tuleb lülitada ainult ventilaator, küttekehasid kasutamata.

Turbo-grill ja konvektsioon

Selles asendis töötavad grillküttekeha, ülemine küttekeha ja ventilaator. Praktiliselt kuumeneb toit sel puhul ühtlasemalt, mis parendab selle maitseomadusi. Turbo-grillimine toimub suletud ahjuuksega.

Turbo-grill (Grill ja ülemine küttekeha)

Funktsiooni „turbogrill” puhul on lisaks grillküttekehale sisse lülitatud ka ülemine küttekeha. Selle tulemusena saavutatakse ahju ülatsoonis körgem temperatuur, mille tulemusena toit pruunistub. Kasutatakse ka suuremate portsjonite grillimiseks.

Grill

Funktsiooninupp on grillvarda tähise juures.

Altkuumutus

Selles asendis töötab ainult alumine küttekeha. Kasutatakse toote põhja küpsetamiseks.

Sellises nuppude asendis toimub ahju kuumenemine standardsel viisil.

joonis. 6z

Ahju sisselülitamisel süttivad kaks märgutuld R ja L. R märgutule süttimine teavitab ahju sisselülitamisest. L märgutule kustumine teavitab kasutajat, et ahjus on saavutatud soovitud temperatuur. Kui retsept soovitab asetada toidu eelkuumutatud ahju, tuleb seda teha mitte enne L märgutule esimest kustumist. Toiduvalmistamise käigus L märgutuli süttib ja kustub perioodiliselt (ahju temperatuuri hoidmine). R märgutuli vöib põleda ka ahjusisevalgustuse asendis.

Ahju kasutamine\*

Toidu praadimine toimub infrapunakiirguse möjul, mida kiirgab grillküttekeha.

Ahju sisselülitamiseks on vaja:

Seada ahju funktsiooninupp asendisse, mis on tähistatud
- Kuumutada ahju 5 minuti vältel suletud ahjuuk-sega.
- Asetada ahju vastavale tasandile plaat ettevalmistatud tootega. Grillimise puhul asetage grillitava toote alla ahjupann tilkuva rasva püudmiseks.
- Kinnitage juhtpaneeli nuppude kaitseekraan ja sulgege ahjuuks.

Funktsiooni puhul „grill“ ja „turbogrill“ seadke temperatuur tasemele 210 °C (200°C*), funktsiooni „konvektsioon ja grill“ puhul aga tasemele 190 °C.

* 2 klaasipoolega ahjuuks

Tähelepanu!

Pruunistamist viige läbi avatud ahjuuksega, paigaldanud juhtnuppudele eelnevalt kaitseekraani. Suletud uksega grillimine on lubatud vaid asendis „konvektsioon ja grill“. Ahju kasutamisel kuumenevad selle osad tugevasti. Soovitame lapsed ahjust eemale hoida.

Grillvarda kasutamine\*

Grillvarras on ette nähtud toidu pööramiseks grillimisel. Põhiliselt grillitakse nii linde, šašlõkki, vorstikesi jne. Grillvarda pöördmehhanism lülitub sisse ja välja samaaegselt operatsiooniga „grill” 📄 📋 📋 Möne funktsiooni juures on võimalik poörlemise ajutine peatumine või pöörlemissuuna muutumine. See ei moju grillimise ajale ega kvaliteedile.

Tähelepanu!

Grillvardal ei ole oma juhtnuppu.

Toidu grillimine varda abil. (vt joonist)

• Torğake toit grillvardassè já kinnitáge harkidega.
  ● Paigutage grillvarda raam ahju 3. tasandile (altpoolt).
• Torgake grillvarda ots mootori haaratsisse. Pöö-rake tähelepanu sellele, et haaratsi metallosas olev vagu toetuks raamile.
• Keerake käepidet
• Kinnitage juhtpaneeli nuppude kaitseekraan ja sulgege ahjuuks.

joonis. 6y

TOIDUVALMISTAMINE PLIIDIL - PRAKTILISED NÕUANDED

Küpsetamine

• Soovitame kasutada küpsetamiseks ahjuplaate, mis on ajutarvikute hulgas.
• Küpsetamiseks võib kasutada ka teisi tööstuslikke ahjuplaate ja –vorme, mis sobivad ahjujuhikutega. Soovitame kasutada tumedaid ahjuplaate, sest need juhivad paremini soojust ja lühendavad toiduvalmistusaega.
• Me ei soovita kasutada heledaid ega läikiva pinnaga plaate ja vorme, sest tavalisel kuumutusmeetodil (pealt- ja altkuumutus) jääb tainas altpoolt küpsemata.
• Rõngasküttekeha kasutamisel pole ahju eelsoojendamine vajalik. Muude režiimide juures on vaja ahi enne toiduvalmistamist ette soojendada.
• Enne küpsetise väljavõtmist ahjust kontrollige seda tikuga (tikk peab jääma puhtaks ja kuivaks).
• Soovitame jätta küpsetise ahju veel 5 minutiks pärast ahju väljalülit mist.

• Tsirkulatsioonimeetodi kasutamisel vajalik küpsetustemperatuur on 20-30 kraadi madalam, kui tavalise meetodi kasutamisel (pealt- ja altkuu-mutusega).

• Tabelites 1 ja 1a toodud andmeid võib muuta, vastavalt Teie kogemusele ja maitsele.

• Kui kokaraamatus toodud andmed erinevad oluliselt siintoodud soovitustest, palume eelistada siintoodud teavet.

Liha grillimine

• Kasutage ahju ainult lihakoguste valmistamiseks, mis on suuremad kui 1 kg. Väiksemaid koguseid soovitame valmistada gaasipliidi abil.
• Liha küpsetamiseks soovitame kasutada kuumuskindlaid sangadega varust tud nõusid.
• Liha grillimisel restil või vardas asetage esime- sele tasandile ahjupann rasva kogumisest, kuhu valage veidi vett.
• Liha küpsetamise käigus tuleb vähemalt kord pöörata sellel teine külg; kastke küpsemisprotsessi ajal järjekindlalt liha sealt eraldunud mahlaga või tulise solveega; külma veega kastmist ei soovitata.

Tavaline ani (alumine küttekeha + ülemine küttekeha)

Toidu küpsetus-viis	Ahju funktsioon	Temperatuur (°C)	Taset Kestus [min]
Keeks 160 - 200 2 - 330- 50
Pirukas/ keeks 160 - 170		1)	3 25 - 40	2)
Pitsa		220 - 240 1)	2	15 - 25
Kalad		210 - 220	2	45 - 60
Veiseliha		225 - 250	2	120 - 150
Sealiha		160 - 230	2	90 - 120
Kanaliha		160 - 180	2	45 - 60
Köögiviljad		190 - 210	2	40 - 50

Ajad on kehtivad, kui ei ole märgitud teisiti kuumutamata ahjule. Kuumutatud ahju korral tuleb eelpool toodud aegu lühendada umbes 5-10 minuti võrra.

^1) Kuumuta tühja ahju
2) Toodud ajad puudutavad väikestest küpsetusvormides küpsetisi

Tähelepanu: Tabelis toodud temperatuurid on hinnangulised ja neid võib muuta lähtudes isiklikust kogemusest ja eelistustest.

Sundöhuringlusega ahi (alumine küttekeha + ülemine küttekeha + ventilator)

Toidu küpsetus-viis	Ahju funktsioon	Temperatuur ( °C)	Taset Kestus [min]
Keeks 160 - 200 2 - 3 - 50
Keeks 150 3 25 - 35
Pirukas/ keeks 160 - 170		1)	3 25 - 40	2)
Pirukas/ keeks 155 - 170		1)	3 25 - 40	2)
Pitsa 220 - 240		1)	2 15 - 25
Kalad 210 - 220 2 45
Kalad		190 2 - 3 60	- 70
Vorstikeste		210 (200*)	4 14 - 18
Veiseliha		225 - 250 2 120	- 150
Sealiha		160 - 230 2	90 - 120
Kanaliha		180 - 190	2 70 - 90
Kanaliha		160 - 180 2 45	- 60
Köögiviljad		190 - 210 2 40	- 50
Köögiviljad		170 - 190 3 40	- 50

* 2 klaasipoolega ahjuuks

Ajad on kehtivad, kui ei ole märgitud teisiti kuumutamata ahjule. Kuumutatud ahju korral tuleb eelpool toodud aegu lühendada umbes 5-10 minuti võrra.

1) Kuumuta tühja ahju

2) Toodud ajad puudutavad väikestest küpsetusvormides küpsetisi

Tähelepanu: Tabelis toodud temperatuurid on hinnangulised ja neid võib muuta lähtudes isiklikust kogemusest ja eelistustest.

TOIDUVALMISTAMINE PLIIDIL - PRAKTILISED NÕUANDED

Sundõhuringlusega ahi (õhuringluse küttekeha + ventilaator)

Toidu küpsetus-viis	Ahju funktsioon	Temperatuur ( °C)	Taset Kestus [min]
Keeks 160 - 200 2 - 3 · 50
Pirukas/ keeks 160 - 170		1)	3 25 - 40	2)
Pirukas/ keeks 155 - 170		1)	3 25 - 40	2)
Pitsa 200 - 230		1)	2 - 3 15 - 25
Kalad 210 - 220 2 45
Kalad 160 - 180 2 - 3 · 60
Kalad		190 2 - 3 60	- 70
Vorstikeste		210 (200*)	4 14 - 18
Veiseliha		225 - 250 2 120	- 150
Veiseliha		160 - 180 2 120	- 160
Sealiha		160 - 230 2	90 - 120
Sealiha		160 - 190 2	90 - 120
Kanaliha		180 - 190 2 70	- 90
Kanaliha		160 - 180 2 45	- 60
Kanaliha		175 - 190 2 60	- 70
Köögiviljad		190 - 210 2 40	- 50
Köögiviljad		170 - 190 3 40	- 50

* 2 klaasipoolega ahjuuks

Ajad on kehtivad, kui ei ole märgitud teisiti kuumutamata ahjule. Kuumutatud ahju korral tuleb eelpool toodud aegu lühendada umbes 5-10 minuti võrra.

1) Kuumuta tühja ahju
2) Toodud ajad puudutavad väikestest küpsetusvormides küpsetisi

Tähelepanu: Tabelis toodud temperatuurid on hinnangulised ja neid võib muuta lähtudes isiklikust kogemusest ja eelistustest.

Puhtuse hoidmine ning öige kasutamine aitavad kaasa seadme häireteta tööle ja tööea pikenemisele. Enne puhastamise algust tuleb pliit elektrisüsteemist välja lülitada, keerates köik nupud asendisse „•”/„0”. Samuti tuleb oodata, kuni pliit jahtub.

Puhastamine iga kasutuskorra järel

• Väikesed kinnipõlemata plekid ee aldage niiske pehme lapi või käsnaga puhastusvahendit kasutamata. Nõudepesuvahend võib jätta pinnale sinaka helgiga laigud. Need plekid on üsna püsivad ja nende eemaldamine on raske isegi spetsiaalse puhastusvahendi abil.
• Tugevalt kinnikuivanud mustus tuleb eemaldada terava kaabitsa abil. Pärast seda pühkige pinda niiske lapiga.

joonis. 7

Plekkide eemaldamine

• Heledaid helkivaid plekke (tekkinud aluminiumnõudest) võib eemaldada spetsiaalse vahendi abil külma plaadi puhul. Lubjasetteplekke (näit. vee aurustumise tagajärjel) saab kõrvaldada äädika või spetsiaalse vahendi abil.
• Suhkrust ja magusatest ainetest ning plastmassi ja alumiiniumfooliumi sulamisel tekkinud plekkide eemaldamiseks ärge lülitage vastavat kuumutusala välja, vaid eemaldage plekk võimalikult kiiresti kuumas olekus terava kaabitsa abil. Pärast mustuse kõrvaldamist lülitage kuumutusala välja ning puhastage vastav ala lõpuni pärast jahtumist spetsiaalse vahendi abil.

Eriotstarbelised puhastusvahendid leiate kauba-majades, spetsialiseeritud elektrote nikakauplustes, sanitaar- ja hügieenitarvete kauplustes ja köö-gisisustussalongides. Teravad kaabitsad on müügil käsitöövahendite, ehitustööriistade ja maalritarvikute kauplustes.

Praeahi

• Puhastage praeahju iga kasutamiskorra järel. Lülitage sel puhul sisse ahju sisevalgustus, mis lubab puhastatavaid pindu paremini vaadelda.
• Ahjukambrit võib pesta ainult sooja veega, kuhu on lisatud veidi nõudepesuvahendit.

- Auruga puhastamine – Steam Clean:*

- annušesse, mis on paigutatud ahju sisse esi-mesele tasandile altpoolt vöttes, sisse valada 0,25 l vett (1 klaasi täis),

- sulgeda ahjù uks,

- temperatuuri pöördenupp fikseerida positsioonil 50°C, ja pöördenupp funktsiooniga alumine küttekeha määrata asendisse

-üles soojendada ahju kambrit umbes 30 minuti ulatuses,

- peale mainitud protsessi lõpetamist avada ahju uks, kambri sisepinnad üle tõmmata švammiga või puhastus lapiga ning järgnevalt läbipesta sooja veega koos kerge pesuvahendiga.

Tähelepanu! Pärast aurupesu võib niisküs kondenseeruda ahju siseosades tilkade kujul.

- Kuivatage ahju sisemus pärast auru-pesü iseäranis hoolikalt.

Tähelepanu!

Ärge kasutage klaaspindade puhastamiseks abrasiivseid puhastusvahendeid.

Ahjulambi vahetamine

Enne lambi vahetamist veenduge, et seade on välja lülitatud.

• Keerake köik nupud asendisse „•” / „0” ja lülitage seade elektrivörgust välja.
• Keerake välja, puhastage ja kuivätage lambikuppel.
• Keerake lambipirn pesast välja; vajaduse korra vahetage see uue vastu.
  – körgtemperatuuriline (300°C) lambipirn järgmiste andmetega:
• pinge 230
• võimsus 25 W -sokkel E14.

Ahju valgustus joonis. 9

• Keerake uus lamp sisse. Veenduge, et lambipirn on keraamilises pesas õigesti.
  • Keerake kuppel tagasi.

Ahju valgustava halogeenpirni vahetamine\*

Et välistada elektrilöögi võimalust, tuleb enne pirni vahetamist kontrollida, et seade oleks väl- ja lülitatud.

• Keerake köik nupud asendisse „•” / „0” ja lülitage seade elektrivörgust välja.
• Keera välja ja pese lambi kuppel, pidades meeles, et see kuivaks hõõruda.
• Võta välja halogeenpirn seda allapoole lükates, kasutades selleks lappi või paberit, vajadusel vaheta pirn uue vastu G9
  -pinge 230V
  -võiimsus 25W
  • Paiguta halogeenpirn täpselt pirnipesasse.
• Keëra kinni lâmbî kuppèl.

Ahju valgustus joonis. 9a

Tähtedega D* märgistatud pliitidel on kergelt eemaldatavad traadist siinid pliid tarvikutele. Siinide väljavõtmiseks tuleb tömmata ees olevast riivist, seejärel lükata siin kõrvale ja võtta välja tagumisest riivist.

joonis. 10

Tähtedega Dp* märgistatud pliitidel on roostevabad siinid, mis on kinnitatud traatsiinidele. Siinid tuleb väja võtta ja pesta koos traatsiinidega. Enne plaatide panemist siinidele tuleb need välja lükata (kui ahi on kuum, tuleb siinid välja lükata, tömmates väljalükatavate siinide eesmises osas paiknevaid puhvreid plaadi tagumise äärega) ja seejärel tagasi sisse lükata koos plaadiga.

joonis. 10a

Tähelepanu!

Ärge pëske teleskoopsiine nõudepesumasinas.

Ülevaatus

Lisaks pliidi ja ahju puhastamisele kuulub ülevaatuse juurde:

• juhtseadiste, pliidiplaatide ja ahju toimimise kontroll. Pärast garantiiaja lõppu tuleb kontrol- lida plidi tehnilist seisukorda hoolduskeskuses vähemalt kord kahe aasta jooksul.
• kõrvaldada seejuures ilmnevád defektid,
• vajaduse korraf vahetada välja vigased osad või sõlmed.

Tähelepanu! Pliidi parandus- ja hooldustöid tohib teha ainult hoolduskeskus, millel on volitus seda tüüpi pliitide hooldamiseks.

Ukse äravõtmine

Paremaks ligipääsuks ahjukambrile selle puhastamisel vöib ukse eest ära vötta. Avage uks ning töstke üles hinge fiksaator. Sulgege veidi uks, töstes seda ülespoole ning lükake ettepoole(joon 12A). Ukse tagasiasetamisel korrake neid tegevusi vastupidises järjekorras. Jälgige seejuures uksehinge osade öiget paiknemist. Pärast ukse paigaldamist ärge unustage fiksaatorit alla laskmast. Vastasel juhul vöivad ukse sulgemisel hinged viga saada.

Joons 12A - Tõstke üles fiksaator

Siseklaasi eemaldamine*

1. Lameda peaga kruvikeeraja abil tuleb lahti teha ukse ülemine liist, seda kergelt äärtest kangu- tades (joonis 12B).
2. Välja võtta ukse ülémine liist. (joonis 12B, 12C)
3. Sisemine kruvi tömmata kinnitüsest välja (ukse alumises osas). Joon 12D,12D1.
4. Pesta klaas sóoja vee ja vähese pesemisvahendiga puhtaks.
   Klaasi tagasimonteerimiseks tegutseda vastupidised järjestuses. Klaasi sile osa peab asetsema üleval.

joonis. 12D - Siseklaasi eemaldamine. eemaldamine 3.

joonis. 12D1 - Siseklaasi eemaldamine. eemaldamine 2.

• Lülitage pliit välja
• Võtke toitepistik pesast välja
- Kutsuge välja hooldustehnik
- Kasutaja võib ise kõrvaldada ainult väikesi tõrkeid, mis on loetletud alljärgnevas tabelis.

Vaadake seda tabelit enne hoolduskeskuse poole pöördumist.

TÖRGE PÖHJUS TE GEVUS
1. Elektriline osa ei tööta Puudub	elekter	Kontrollige kaitset, vahetage läbipõlenud kaitse
2. Taimer näitab „0.00”	Ebakindel võrguühendus või elektrikatkestus	Seadke aeg uuesti (vt Taimeri kasutusjuhend
3.Ei toimi ahjuvalgustus Lamp on	läbi põlenud	Keerake lamp kinni või vajaduse korral vahetage vt osa „Pliidi puhastus ja hooldus“

TEHNILISED ANDMED

Nimipinge 230/400V\~50 Гц

Nimivõimsus suurim 8,7 kW

Pliidi möötmed 85 / 50 / 60 cm

Vastab Euroopa Liidu normidele EN 60335-1, EN 60335-2-6.
