Тип изделия	Электрическая плита (отдельностоящая)
Бренд	Hansa
Модель	FCCM58209H
Размеры (В/Ш/Г)	85 см / 50 см / 60 см
Вес	Не указано (прибл. 45-55 кг)
Электропитание	230/400 В ~50 Гц, 3-фазный переменный ток, макс. 8,7 кВт
Тип варочной панели	Керамическая варочная панель с 4 зонами нагрева (включая двухконтурную зону и прямоугольную зону для жарки)
Тип духовки	Электрическая духовка с обычным и конвекционным (ультрафан) нагревом, грилем и вертелом
Функции духовки	Верхний нагрев, нижний нагрев, верхний+нижний нагрев, гриль, гриль с вентилятором, конвекция (кольцевой нагреватель), разморозка, быстрый разогрев, отдельное освещение духовки
Диапазон температур (духовка)	100°C до 250°C (обычный), ниже для конвекции
Объем духовки	Не указано (прибл. 60-70 литров)
Тип управления	4 ручки конфорок + ручка температуры духовки + ручка функций духовки + электронный таймер
Дисплей	Цифровой LED-дисплей с таймером, минутным напоминанием и функциями часов
Функции безопасности	Скоба от опрокидывания, индикаторы остаточного тепла для керамической панели, защита от детей (держать детей подальше), автоматическое отключение по таймеру, цепь безопасности
Чистка и обслуживание	Керамическая панель: используйте специальный скребок, мягкие чистящие средства. Духовка: паровая очистка, съемная дверца и внутренняя стеклянная панель, заменяемая галогенная лампа (25 Вт, G9)
Включенные аксессуары	Противень для выпечки, решетка для гриля, сковорода для жарки, вертел с вилками, боковые направляющие
Установка	Отдельностоящая, требует хорошей вентиляции, подключение к электросети квалифицированным специалистом, регулируемые ножки (±5 мм)
Энергоэффективность	Не указано (инструкция рекомендует советы по энергосбережению)
Гарантия	Гарантия производителя (детали не указаны)

Часто задаваемые вопросы - FCCM58209H Hansa

Как установить текущее время на электронном таймере?

После подключения к сети на дисплее мигает 0.00. Нажмите и удерживайте OK (или одновременно < / >), пока не начнет мигать символ часов. В течение 7 секунд используйте < / > для установки времени. Подождите 7 секунд для сохранения.

Что делать, если духовка не нагревается?

Проверьте электропитание: убедитесь, что плита включена в розетку и автоматический выключатель включен. Убедитесь, что функция духовки и ручка температуры установлены правильно. Если на таймере отображается 0:00, сбросьте часы. Если проблема не устранена, обратитесь в сервисную службу.

Как чистить керамическую панель, не повредив ее?

Чистите после каждого использования, когда панель слегка теплая, но не горячая. Используйте специальный скребок для стойких загрязнений, затем мягкое чистящее средство или теплую воду с моющим средством. Избегайте абразивных губок, чистящих порошков или агрессивных химикатов. Никогда не используйте пароочиститель.

Можно ли использовать любую посуду на керамической панели?

Используйте кастрюли с толстым, плоским дном, соответствующим размеру зоны нагрева. Избегайте кастрюль с вогнутым/выпуклым дном, острыми краями или влажным дном. Не ставьте пустые кастрюли на горячую зону. Рекомендуется: посуда, предназначенная для керамических панелей.

Как активировать минутный напоминатель?

Нажимайте OK, пока не начнет мигать символ минутного напоминателя (колокольчик). Используйте < / > для установки желаемого времени (до 23:59). Нажмите OK для подтверждения. По истечении времени раздается сигнал. Нажмите OK, чтобы отключить.

Как правильно снять дверцу духовки для чистки?

Откройте дверцу полностью. Поднимите предохранительные защелки на обоих петлях вверх. Закройте дверцу немного, поднимите и потяните на себя. Для установки обратно совместите пазы петель с выступами, затем опустите предохранительные защелки. Убедитесь, что они защелкнулись.

Почему не работает лампа духовки?

Галогенная лампа (25 Вт, G9, 230 В) может быть ослаблена или перегорела. Отключите плиту от сети. Снимите крышку лампы, замените лампу, используя ткань, и закрутите крышку обратно. Не прикасайтесь к лампе голыми руками.

Как предотвратить опрокидывание плиты?

Установите скобу от опрокидывания (входит в комплект) в соответствии с инструкцией. Она фиксирует плиту к стене. Всегда выравнивайте плиту с помощью регулируемых ножек.

Что делать, если керамическая панель треснула?

Немедленно выключите прибор и отключите его от сети. Не используйте плиту. Обратитесь в сервисный центр для замены. Треснувшая панель может вызвать поражение электрическим током.

Как использовать функцию вертела?

Насадите продукты на вертел, закрепите вилками, поместите рамку вертела на третий уровень духовки, вставьте конец вертела в привод мотора, снимите ручку. Установите функцию духовки гриль или вентилятор+гриль при 210°C (200°C для двойного стекла). Закройте дверцу; вертел будет вращаться автоматически.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FCCM58209H Hansa

КАК ЭКОНОМИТЬ ЭНЕРГИЮ 10

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ 10

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ 11

ОПИСАНИЕ УСТРОЙСТВА 13

МОНТАЖ 14

ЭКСПЛУАТАЦИЯ 15

ПРИГОТОВЛЕНИЕ ПИЩИ В ДУХОВКЕ - ПРАКТИЧЕСКИЕ СОВЕТЫ 22

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ 23

ОБСЛУЖИВАНИЕ и УХОД 25

ПОВЕДЕНИЕ В АВАРИЙНЫХ СИТУАЦИЯХ 27

ТЕХНИЧЕСКИЕ ДАННЫЕ 27

UA

ШАНОВНИЙ ПОКУПЕЦЬ, 28

КАК ЭКОНОМИТЬ ЭНЕРГИЮ 62

УВАЖАЕМИ КУПУВАЧИ 62

ИНСТРУКЦИИ ЗА СИГУРНОСТ 63

ОПИСАНИЕ НА АПАРАТА 65

ИНСТАЛИРАНЕ 66

ОБСЛУЖВАНЕ 68

ПРИГОТВЯНЕ ВЬВ ФУРНАТА – ПРАКТИЧНИ СЬВЕТИ 73

ПОЧИСТВАНЕ И ПОДДРЪЖКА 76

ТЕХНИЧЕСКИ ДАННИ 78

KAKO DA UŠTEDITE ENERGIJU 79

Плита «Hansa» объединяет в себе такие качества, как исключительная простота эксплуатации и стопроцентная эффективность. После прочтения инструкции у Вас не возникнет затруднений по обслуживанию плиты.

Плита, при выпуске с завода, перед упаковкой была тщательно проверена на специальных стендах на предмет безопасности и работоспособности.

Просим Вас внимательно прочесть инструкцию по эксплуатации перед включением устройства.

Следование изложенным в ней указаниям предотвратит неправильное пользование плитой.

Инструкцию следует сохранить и держать в легко доступном месте. Во избежание несчастных случаев необходимо последовательно соблюдать положения инструкции по эксплуатации.

Внимание!

Плитой пользоваться только после ознакомления с данной инструкцией.

Плита предназначена исключительно для домашнего использования.

Изготовитель оставляет за собой право внесения изменений, не влияющих на работу устройства.

КАК ЭКОНОМИТЬ ЭНЕРГИЮ

Рациональное использование электроэнергии позволяет не только снизить расходы, но и сохранить окружающую среду. Выполнение следующих простых правил позволит добиться наилучших результатов:

●Применение соответствующей посуды для приготовле-

ния пищи. Кастрюли с плоским и толстым днищем позволяют сэкономить до трети электроэнергии. Нужно помнить о крышке, в противном случае потребление энергии возрастает вчетверо!

• Подбор посуды для приготовления соответственно нагревательной зоне. Посуда никогда не должна быть меньше нагревательной плитки.
• Следить за чистотой конфорок и днищ кастрюль. Загрязнения препятствуют теплообмену – сильно пригоревшая грязь можно удалить только средствами, в свою очередь причиняющими вред окружающей среде.
• Избегать излишнего «подглядывания в кастрюли». Не открывать без необходимости дверцу духовки.
• Своевременное отключение и использование остаточного тепла.
• В случае длительного приготовления пищи выключать конфорки за 5 -10 минут до конца. Этим экономится около 20% энергии.
• Использование духовки только для приготовления большого объема пищи. Мясо весом до 1 кг выгодней приготовить в кастрюле на варочной поверхности.

• Использование остаточного тепла духовки. Если блюдо готовится более 40 минут отключить духовку за 10 минут до конца приготовления. Внимание! Если используется таймер, установить его на более короткое время.

• Аккуратно закрывать дверцу духовки. Загрязненные уплотнители дверцы духовки способствуют потере тепла. Загрязнения на уплотнителях следует устранять сразу.

• Не располагайте плиту вблизи холодильников/морозильных камер Без необходимости возрастает потребление электричества.

Для транспортировки устройство было защищено от повреждений упаковкой. После удаления упаковки, просим Вас избавиться от ее частей способом, не наносящим ущерба окружающей среде. Все материалы, использованные для изготовления упаковки,

безвредны, на 100% подлежат переработке и обозначены соответствующим знаком.

Внимание! К упаковочным материалам (полиэтиленовые пакеты, куски пенопласта и т.п.) в процессе распаковки нельзя подпускать детей

ИЗЪЯТИЕ ИЗ ЭКСПЛУАТАЦИИ

По окончании срока использования данное устройство нельзя выбросить, как обычные коммунальные отходы, его следует сдать в пункт приема и переработки электрических и электронных устройств. Об этом информирует знак, расположенный на устройстве, инструкции по эксплуатации и упаковке.

В устройстве использованы материалы, подлежащие повторному использованию в соответствии с их обозначением. Благодаря переработке, использованию материалов или иной формой использования отслуживших срок устройств вы внесете существенный вклад в сохранение окружающей среды.

Сведения о соответствующем пункте утилизации использованного оборудования вы можете получить в местной администрации.

Внимание! Оборудование и его доступные части нагреваются во время эксплуатации. Всегда следует помнить, что существует опасность травмы, при прикосновении к нагревательным элементам. Поэтому, во время работы оборудования - быть особо бдительными! Дети младше 8 лет не должны находиться вблизи оборудования, а если находятся, то под постоянным контролем взрослого ответственного лица.

Данное оборудование может обслуживаться детьми в возрасте от 8 лет и старше, лицами с физическими, ма- нуальными или умственными ограничениями, либо ли- цами с недостаточным опытом и знаниями по эксплуата- ции оборудования, при условии, что происходит это под надзором ответственного лица или согласно с изученной с ответственным лицом инструкцией эксплуатации.

Внимание! Приготовление на кухонной плите блюд на жиру или на растительных маслах без надзора, может быть опасно и привести к пожару.

НИКОГДА не пробуйте гасить огонь водой! Сначала отключите оборудование, а затем накройте огонь, например, крышкой или невоспламеняющимся одеялом.

Внимание! Опасность пожара! Не складируйте предметы и вещи на поверхности плиты!

Внимание! Если на поверхности имеется трещина, то следует отключить электропитание во избежание поражения электрическим током.

Особое внимание обратить на детей! Дети не могут играть оборудованием! Убрка и обслуживание оборудования не могут производиться детьми без надзора взрослых.

Во время работы оборудование нагревается.

Следует соблюдать осторожность, не прикасаться к горячим частям внутри духовки. Когда используется духовка, доступные части могут нагреться. Рекомендуется не подпускать к духовке детей.

Внимание! Не применять для чистки агрессивных моющих и чистящих средств, острых металлических предметов для чистки стекла дверей, так как данные средства могут поцарапать поверхность и привести к возникновению трещин на стекле.

Внимание! Для исключения возможности поражения электрическим током перед заменой лампочки убедитесь, что устройство выключено.

Для чистки кухонной плиты нельзя применять оборудование для чистки паром.

• Особое внимание следует обратить на детей около плиты. Прямой контакт с работающей плитой грозит ожогом!
• Необходимо следить, чтобы мелкое кухонное оборудование и провода не соприкасались с нагретой духовкой и варочной поверхностью, поскольку изоляция этого оборудования не рассчитана на высокие температуры.
• Нельзя оставлять плиту без присмотра во время жарения. Масла и жиры могут загореться вследствие выкипания или нагревания.
• Не допускать загрязнения варочной поверхности и заливания ее жидкостью при варке. Особенно это касается сахара, который своим воздействием может повредить керамическое покрытие. Возникающие загрязнения удалять немедленно.
• Запрещается ставить на нагретые зоны по- суду с мокрым дном, это может привести к появлению на панели несмываемых пятен.
• Использовать только рекомендованную изготовителем посуду, как предназначенную для употребления с керамической плитой.
• Если поверхность панели треснула, выключить плиту, чтобы исключить возможность удара током.

• Не включать варочную панель без поставленной посуды.

• Запрещается использовать посуду с острыми краями, которые могут повредить керамическую панель.

• Нельзя смотреть на разогревающиеся (не закрытые посудой) конфорочные зоны.
• Не следует ставить на открытую дверцу духовки посуду весом более 15 кг, на варочную поверхность – более 25 кг.
• Не использовать грубые чистящие средства или острые предметы для чистки стекол дверцы, они могут поцарапать поверхность и привести к появлению трещин на стекле.
• Нельзя ставить горячую посуду и иные вещи (более 75°C), а также легко воспламеняемые материалы в ящик шкафа.
• Нельзя пользоваться технически неисправной плитой. Все изъяны должны устраняться только квалифицированным персоналом.
• В любом случае технической неисправности, немедленно отключить электропитание плиты и сообщить о необходимости ремонта.
• Неукоснительно следовать указаниям и руководствам данной инструкции. Не подпускать к эксплуатации лиц, не ознакомленных с ее содержанием.
• Оборудование было запроектировано исключительно для приготовления пищи. Всякое другое его применение (например, обогревание помещения) является несоответствующим его назначению и может быть опасным.

ОПИСАНИЕ УСТРОЙСТВА

1a

1 Ручка регулятора температуры духовки
2 Ручка выбора функции духовки
3, 4, 5, 6 Ручки управления конфорками
7 Контрольная лампа терморегулятора L
8 Контрольная лампа работы плиты 'R
9 Крепление дверцы духовки
10 Ящик
11 Конфорки керамической панели
12 Таймер

1b

1 Ручка регулятора температуры духовки
2 Ручка выбора функции духовки
3, 4, 5, 6 Ручки управления конфорками
7 Контрольная лампа терморегулятора L
8 Контрольная лампа работы плиты R
9. Крепление дверцы духовки
10 Конфорки керамической панели

Конфорки керамической плиты FCC* - Рис 2а

Оснащение плиты - перечень:

За Поддон для выпечки*
3b Решетка для гриля (решетка для сушки)
3с Поддон для жарки*
3d Вертел –и вилки*
Зе Боковые лестнички

Установка плиты

• Кухонное помещение должно быть сухим и проветриваемым, иметь исправную вентиляцию, а расположение плиты должно обеспечивать свободный доступ ко всем элементам управления.
• Плита с одной стороны может соседствовать с высоким предметом или стеной. Фурнитура для встройки должна иметь облицовку и клей для ее присоединения должен обладать термостойкостью 100°C. Несоблюдение этого условия может привести к деформации поверхности или облицовки.
• Плита устанавливается на твердом и ровном полу (не устанавливать на подставке).
• Вытяжки следует монтировать в соответствии с эксплуатационными инструкциями.
• Перед началом использования плиту надо выровнять, что имеет особое значение для распределения жира на сковородке. Для этого предназначены регулируемые ножки, доступ к которым открывается после выемки ящика. Диапазон регулировки +/- 5 мм.

Подключение плиты к электропроводке

Внимание!

Подключение к проводке может выполнять квалифицированный специалист по монтажу с соответствующим допуском. Запрещается самовольно производить перенастройку или изменения в электропроводке.

Указания для специалиста по монтажу.

Плита рассчитана на питание переменным трехфазным током (400В 3N \~50Гц). Номинальное напряжение нагревательных элементов составляет 230 В. Переключение плиты для питания однофазным током (230 В) осуществляется установкой мостка на панели подключения в соответствии с прилагающейся схемой соединений.

Схема соединений находится рядом с распределительным щитком плиты. Доступ к щитку возможен после снятия кожуха, отвинтив крепления отверткой. Нужно помнить о правильном выборе соединительного кабеля, учитывать тип подсоединения и номинальную мощность плиты. Соединительный кабель следует закрепить в оттяжке.

Внимание!

Следует помнить о подключении нулевой цепи к зажиму на распределительном щитке, обозначенного символом ⚙(«заземление»). Электропроводка, питающая плиту, должна иметь выключатель защиты, позволяющий прервать подачу тока при возникновении аварийной ситуации. Расстояние между рабочими контактами выключателя защиты должно составлять минимум 3 мм.

Способ подключения, отличающийся от показанного на схеме, может привести к поломке плиты.

Рис. 4b

Монтаж и установка\*

Монтаж блокады, обеспечивающей стабильность кухни.

Блокада монтируется в целях обеспечить стабильность, предотвратить опрокидывание либо смещение кухонной плиты. Благодаря блокаде, обеспечивающей стабильность кухонной плиты и не допускающей её опрокидывание, ребёнок, например, не сможет, опрокинуть кухонную плиту, став на открытые двери духового шкафа.

Рис.3z

Кухонная плита выс. 850 мм

A' = 60 mm

B = 103 mm

Кухонная плита выс. 900 мм

A' = 104 MM

B = 147 mm

ЭКСПЛУАТАЦИЯ

Перед первым включением плиты

• удалить части упаковки,
• аккуратно (медленно) удалить этикетки с дверок духовки,
• освободить ящик, очистить камеру духовки от заводских средств консервации,
• вынуть содержимое духовки и промыть в теплой воде с добавлением жидкости для мытья посуды,
• включить вентиляцию в помещении или открыть окно.
• прогреть духовку (250°C, в течение 30 минут), удалить загрязнения и тщательно помыть.

Внимание!

В плитах, оборудованных электронным таймером , после подключения к сети дисплей будет показывать „0.00“. Нужно установить текущее время таймера (см. инструкцию эксплуатации таймера).

Если текущее время не установлено, духовка работать не будет.

- выполнять работы с соблюдением правил безопасности.

Камеру духовки нужно мыть исключительно теплой водой с добавлением небольшого количества жидкости для мытья посуды.

Механический минутный таймер М\*

Минутный таймер не управляет работой плиты. Это просто устройство звуковой сигнализации, напоминающее о необходимости выполнения кратковременных кулинарных действий. Диапазон времени составляет от 0 до 60 минут.

Рис.6а

Внимание!

Нужно пользоваться таймером в диапазоне с 0 до 10 минут, надо во первых повернуть на 90° регулятор таймера, а потом настроить выбранный режим работы.

Механический Минутный таймер Ms\*

Таймер предназначен для управления работой духовки. Можно его программировать в пределах от 0 до 120 минут. По истечении заданного времени включится звуковой сигнал и духовка автоматически отключится.

Программирование – поверните ручку по часовой стрелке и установите требуемое время.

Рис.6b

Когда ручка установлена в положение „0“, духовка не начнет работать.

Если Вы не намерены пользоваться функцией таймера, установите ручку в положение

Рис.6с

Внимание!

Нужно пользоваться таймером в диапазоне с 0 до 10 минут, надо во первых повернуть на 90° регулятор таймера, а потом настроить выбранный режим работы.

Управление работой конфорок керамической панели

Выбор посуды

Правильно подобранная посуда должна иметь величину и форму приблизительно соответствующий поверхности используемой конфорки. Для посуды типа «гусятница» применяется специальная овальная конфорка размерами 170x265. Не следует использовать посуду с большим или выпуклым дном. Нужно помнить, что посуда должна иметь тщательно подобранную крышку. Рекомендуется использовать посуду с толстым литым дном. Загрязненные поверхности конфорок и посуды препятствуют теплообмену.

Рис.6h

Подбор мощности нагревания

Конфорки имеют различную мощность нагревания. Ее можно регулировать, поворачивая ручку вправо и влево.

Рис.6g*

• МИН. Подогрев
1 Тушение овощей, медленная варка
- Варка супов, большого количества еды
2 Медленная жарка
● Приготовление на гриле мяса, рыбы
3 МАКС. Быстрое разогревание, быстрая варка, жарка
0 Выключение

Важно!

Разрешается включение конфорки поворотом ручки строго по часовой стрелке. Включение в противоположном направлении может повредить выключатель.*

Рис.6п

В положении рукоятки «0 ● 1 ● 2 ● 3» работает внутренний сегмент нагревательного элемента и можно плавно регулировать количество выделяемого им тепла. Чтобы включить внешний сегмент нагревательного элемента, нужно кратковременно повернуть рукоятку в положение, обозначенное символом 📞. С этого момента можно плавно регулировать температуру нагрева обоих нагревательных элементов (внутреннего и внешнего), устанавливая рукоятку в выбранное положение нагрева «0 ● 1 ● 2 ● 3». Внутренний выключатель выключает эти элементы только после установки рукоятки в положение 0.

Указатель нагрева поля

Когда температура конфорки превысит 50°C, начинает светиться соответствующее поле. Свечение указателя нагрева поля предохраняет от случайного прикосновения к горячей конфорке. После выключения поля нагревания в нем, еще примерно 5 – 10 мин., сохраняется накопленная энергия, которую можно использовать, например, для подогрева или поддержания в теплом состоянии приготовленных блюд, не включая конфорку.

Рис.6о - Указатель нагрева поля

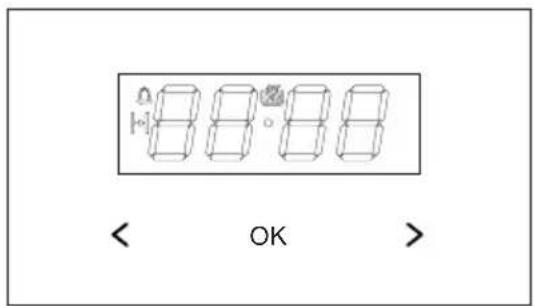

Работа программатора

ОК - кнопка выбора режима работы

• кнопka Плюс
  < - кнопka Минус
• символ готовности к работе
  -символ таймера
• символ длительности работы

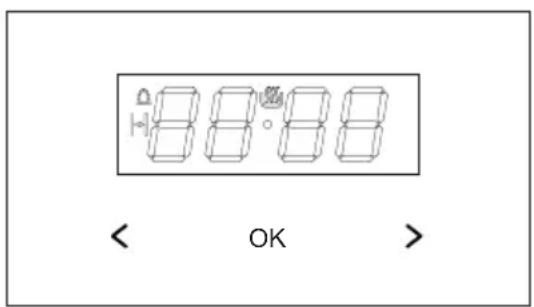

Настройка текущего времени

После подключения к сети или повторного включения после сбоя напряжения дисплей показывает мигающие 0.00:

• нажать и удерживать кнопку ОК (или одновременнокнопки < / >) пока на дисплее не появится символ, точка под символом будет мигать.
• в течение 7 с установить текущее время с помощью кнопок < / >.

Примерно через 7 сек. с момента завершения настройки актуального времени новые данные сохраняются, а точка под символом 📋 перестает мигать.

Коррекцию времени можно выполнить позже, одновременно нажимая кнопки </ / >, пока точка под символом будет мигать, вы можете исправить текущее время.

Внимание!

Духовку можно включить после появления символа на дисплее

Таймер

Таймер можно включить в любой момент, независимо от того, включен духовой шкаф или выключен. Программируемое время составляет от 1 минуты до 23 часов 59 минут. Чтобы настроить таймер, следует

● нажать кнопку OK, на дисплее будет мигать символ 📄
- установите время таймера с помощью кнопок < / >, дисплей отображает установленное время таймера и активную функцию работы по истечении установленного времени включается звуковой сигнал и мигает
- чтобы выключить звуковой сигнал, коснитесь и удерживайте кнопку ОК или коснитесь и удерживайте одновременно кнопки < / >, символ погаснет, а на дисплее отобразится текущее время.

Внимание!

Если звуковой сигнал не будет включен вручную, выключится автоматически через 7 минут.

Длительность работы

Если духовка должна выключиться через установленное время, тогда следует:

• чтобы включить функцию длительности работы, установите функциональную ручку духовки на выбранную вами функцию, а ручку температуры на соответствующую температуру.
• нажимать кнопку OK пока на дисплее не отобразится кратковременно dur а символ начнет мигать,

• установить желаемое время работы с помощью кнопок < / >, в диапазоне от 1 минуты до 10 часов.
  Установленное время должно быть сохранено в памяти через 7 секунд, дисплей повторно покажет текущее время при светящемся символе ⚡️. По истечении установленного времени духовка выключится автоматически, включится звуковая сигнализация, а символ ⚡️ будет мигать.

• установить ручки функций духовки и регулировки температуры в положение «выключено»,

• чтобы выключить звуковой сигнал, коснитесь и удерживайте кнопку OK или коснитесь и удерживайте одновременно кнопки < / >, символ, погаснет, а на дисплее отобразится текущее время.

Обнуление настроек

Настройки таймера или длительности работы можно сбросить в любой момент.

Чтобы очистить настройки времени работы, коснитесь одновременно кнопок </ / >.

Обнуление настроек таймера:

- с помощью кнопки OK выбрать функцию таймера,

- нажать повторно кнопки < / >.

Изменение тона звукового сигнала

Тон звукового сигнала можно изменить следующим образом:

• нажать одновременно кнопки</>
• с помощью кнопки ОК выбрать функцию тон, показания дисплея будут мигать:
• с помощью кнопок</> выбрать соответствующий тон:
  в диапазоне от 1 до 3 с помощью кнопки > в диапазоне от 3 до 1 с помощью кнопки < .

Изменение яркости дисплея

Возможно изменение яркости дисплея в диапазоне от 1 до 9, где 1 означает самую темную настройку, а 9 - самую яркую. Введенное значение применяется, когда часы неактивны (т. е. пользователь не нажимал ни на одну из кнопок в течение как минимум 7 секунд).

Яркость дисплея можно изменить следующим способом:

• нажать одновременно кнопки < / >,
• с помощью кнопки OK выбрать функцию bri (первое нажатие приведет к переходу к функции тон, второе к bri).
• с помощью кнопок < / > выбрать соответствующую яркость:
  в диапазоне от 1 до 9 с помощью кнопки > в диапазоне от 9 до 1 с помощью кнопки <.

Внимание!

Когда часы активны (то есть пользователь нажимал кнопку в течение последних 7 секунд), яркость дисплея максимальная.

Ночной режим

В период с 22:00 до 06:00 часы автоматически уменьшают яркость высвечивания.

ЭКСПЛУАТАЦИЯ

Функции духовки и ее обслуживание.

Духовка с естественной конвекцией (стандартная)

Духовка может нагреваться верхним и нижним нагревателями, а также грилем (если он есть). Работа такой духовки управляется одной ручкой, обслуживающей переключатель вида работы, соединенный с регулятором температуры

Рис.6і*

Внимание!

В моделях плиты, не оборудованных грилем, символ на ручке управления отсутствует.

Возможные положения ручки

Автономное освещение духовки

Установив ручку в это положение, мы включаем освещение камеры духовки. Используется, например, при мытье камеры.

Включены верхний и нижний нагреватели

100-250 °C

Термостат позволяет устанавливать температуру в от 100°C до 250°C. Применять для выпечки.

Включен гриль

Установка ручки в это положение позволяет жарить пищу на гриле или вертеле.

Включен верхний нагреватель

При этом положении ручки духовка греется исключительно верхним нагревателем. Применять при поджаривании выпечки сверху.

Включен нижний нагреватель

В этом положении ручки духовка нагревается только нижним нагревателем. Применять при поджаривании выпечки снизу.

Включение и выключение духовки

Для того, чтобы включить духовку, нужно

- определить нужные условия работы температуру и способ нагревания,

- установить ручку в нужном положении, поворачивая ее вправо.

Рис.6z

Включение духовки сопровождается свечением двух сигнальных лампочек, R и L. Горение контрольной лампочки R цвета сигнализирует о работе духовки. Погасшая L лампочка информирует о том, что в духовке установилась нужная температура. Если кулинарные рекомендации советуют помещать блюдо в разогретую духовку, это нужно делать не ранее первого отключения L контрольной лампочки. В процессе приготовления L лампочка будет включаться и выключаться (поддержание температуры внутри духовки). R контрольная лампочка может также гореть в положении ручки «Освещение камеры духовки».

Выключение духовки – для выключения духовки

нужно ручку установить в положение „0“, повернув ее влево. Сигнальная лампочка должна погаснуть.

Духовка с естественной конвекцией (стандартная)

Духовка может нагреваться верхним и нижним нагревателями, грилем. Управление работой осуществляется при помощи ручки выбора режима работы духовки – установка заключается в повороте ручки на выбранную функцию.

Рис.6j

а также ручки регулирования температуры – установка заключается в повороте ручки на выбранную величину температуры

Рис. 6к

Выключение осуществляется установкой с ручек в положение „●” / „0”.

Возможные положения ручки

Автономное освещение духовки

Установив ручку в это положение, мы включаем освещение камеры духовки. Используется, например, при мытье камеры.

Включен гриль

Установка ручки в это положение позволяет жарить пищу на гриле или вертеле.

Включен верхний нагреватель

При этом положении ручки духовка греется исключительно верхним нагревателем. Применять при поджаривании выпечки сверху.

Включен нижний нагреватель

В этом положении ручки духовка нагревается только нижним нагревателем. Применять при поджаривании выпечки снизу.

Включены верхний и нижний нагреватели

Установка ручки в это положение приведет к нагреванию духовки стандартным способом.

Контрольная лампа

Рис.6z

Включение духовки сопровождается свечением двух сигнальных лампочек, R и L. Горение контрольной лампочки R цвета сигнализирует о работе духовки. Погасшая L лампочка информирует о том, что в духовке установилась нужная температура. Если кулинарные рекомендации советуют помещать блюдо в разогретую духовку, это нужно делать не ранее первого отключения L контрольной лампочки. В процессе приготовления L лампочка будет включаться и выключаться (поддержание температуры внутри духовки). R контрольная лампочка может также гореть в положении ручки «Освещение камеры духовки».

Духовка с естественной конвекцией

Духовка может нагреваться верхним и нижним нагревателями, грилем. Управление работой осуществляется при помощи ручки выбора режима работы духовки – установка заключается в повороте ручки на выбранную функцию,

Рис.61

а также ручки регулирования температуры – установка заключается в повороте ручки на выбранную величину температуры

Рис.6к

Выключение осуществляется установкой обеих ручек в положение „●” / „0”.

Внимание!

Включение нагревания (нагревателя и т.п.) после включения какой-либо функции духовки произойдет только после выбора температуры.

0

нулевая установка

независимое освещение духовки

С помощью установки поворотной ручки в данной позиции загорается свет в духовом шкафу.

Бстрый разогрев

Включен верхний нагреватель, функция запекания и вентилятор. Применяеся для предварительного нагревания духовки.

Размораживание

Включен только вентилятор, без использования каких-либо нагревателей.

Турбо гриль и конвекция

В этом положении ручка духовки выполняет функцию усиленного нагрева с конвекцией. На практике это позволяет ускорить процесс обжаривания и улучшить вкусовые качества готовящегося блюда. Поджаривание необходимо производить при закрытой дверце духовки.

функция «Усиленный «ГРИЛЬ» («Суппер-Гриль»)

Включение функции «Усиленный «ГРИЛЬ» позволяет на запекание при одновременно включенном верхнем нагревателе. Данная функция позволит применять более высокую температуру в верхней ра- бочей части духовки, в результате чего блюда больше зарумя- нивают- ся, данная функция позволяет также на запекание больших порций.

включена функция «ГРИЛЬ»

Запекание «ГРИЛЬ» до румяности блюда, применяется для запекания маленьких порций мяса: стейков, шницелей, рыбы, тостов, колбасок, запеканок (запекаемое блюдо не может быть толще 2-3 см, в процессе запекания блюдо надо перевернуть на другую сторону).

включен нижний нагреватель

В данном положении поворотной ручки духовка нагревается исключительно с помощью нижнего нагревателя. Запекание теста снизу (например, «влажная» выпечка и выпечка с фруктовой начинкой)

включен верхний и нижний нагреватель

Установка поворотной ручки в данной позиции позволяет нагревать духовку конвенциональным способом. Прекрасно подходит для печения блюд из теста, рыбы, мяса, хлеба, пиццы (обязательным является предварительное разогревание духовки, а так же применение темных противеней), процесс печения на одном уровне.

выключен вентилятор, а также верх- ний и нижний нагреватель.

В данной рабочей позиции поворотной ручки духовка работает в режиме «ТЕСТО». Конвенциональная духовка с вентилятором (функция рекомендуется во время процесса печения).

Контрольная лампа

Рис.6z

Включение духовки сопровождается свечением двух сигнальных лампочек, R и L. Горение контрольной лампочки R цвета сигнализирует о работе духовки. Погасшая L лампочка информирует о том, что в духовке установилась нужная температура. Если кулинарные рекомендации советуют помещать блюдо в разогретую духовку, это нужно делать не ранее первого отключения L контрольной лампочки. В процессе приготовления L лампочка будет включаться и выключаться (поддержание температуры внутри духовки). R контрольная лампочка может также гореть в положении ручки «Освещение камеры духовки».

Духовка с принудительной конвекцией (с конвекцией и кольцевым нагревателем)

Духовка может нагреваться при помощи верхнего и нижнего нагревателей печки и кольцевого нагревателя. Работа духовки управляется при помощи ручки выбора режима работы духовки – установк а заключается в повороте ручки в нужное положение,

Рис.6м

а также ручки регулирования температуры — установка заключается в повороте ручки на выбранную величину температуры

Рис.6к

Выключение осуществляется установкой обеих ручек в положение „●” / „0”.

Внимание!

Включение нагревания (нагревателя и т.п.) после включения какой-либо функции духовки произойдет только после выбора температуры.

нулевая установка

независимое освещение духовки

С помощью установки поворотной ручки в данной позиции загорается свет в духовом шкафу.

Бстрый разогрев

Включен верхний нагреватель, функция запекания и вентилятор. Применяеся для предварительного нагревания духовки.

Размораживание

Включен только вентилятор, без использования каких-либо нагревателей.

Турбо гриль и конвекция

В этом положении ручка духовки выполняет функцию усиленного нагрева с конвекцией. На практике это позволяет ускорить процесс обжаривания и улучшить вкусовые качества готовящегося блюда. Поджаривание необходимо производить при закрытой дверце духовки.

функция «Усиленный «ГРИЛЬ» («Суппер-Гриль»)

Включение функции «Усиленный «ГРИЛЬ» позволяет на запекание при одновременно включенном верхнем нагревателе. Данная функция позволяет применять более высокую температуру в верхней ра- бочей части духовки, в результате чего блюда больше зарумя- нивают- ся, данная функция позволяет также на запекание больших порций.

включена функция «ГРИЛЬ»

Запекание «ГРИЛЬ» до румяности блюда, применяется для запекания маленьких порций мяса: стейков, шницелей, рыбы, тостов, колбасок, запеканок (запекаемое блюдо не может быть толще 2-3 см, в процессе запекания блюдо надо перевернуть на другую сторону).

включен нижний нагреватель

В данном положении поворотной ручки духовка нагревается исключительно с помощью нижнего нагревателя. Запекание теста снизу (например, «влажная» выпечка и выпечка с фруктовой начинкой)

включен верхний и нижний нагреватель

Установка поворотной ручки в данной позиции позволяет нагревать духовку конвенциональным способом. Прекрасно подходит для печения блюд из теста, рыбы, мяса, хлеба, пиццы (обязательным является предвари тельное разогревание духовки, а так же применение темных противеней), процесс печения на одном уровне.

включена термовентиляция

Установка поворотной ручки в функции «ВКЛЮЧЕНИЕ ТЕРМОВЕНТИЛЯЦИИ» позволяет нагревать духовку «принудительным» способом с помощью термовентилятора, который расположен в центральной

части задней стенки духового шкафа. В конвенциональных духовках в процессе печения применяются более низкие температуры.

Пользование данным способом нагревания позволяет равномерно распределить тепло вокруг блюда, которое находится в духовке.

выключен вентилятор, а также верх- ний и нижний нагреватель.

В данной рабочей позиции поворотной ручки духовка работает в режиме «ТЕСТО». Конвенциональная духовка с вентилятором (функция рекомендуется во время процесса печения).

включен термовентилятор и нижний нагреватель

В данном положении поворотной ручки духовка работает в режиме термовентиляции и включенного нижнего нагревателя, что приводит к повышению температуры от способа печения. Большее количество тепла будет находиться в нижней части выпекаемого, например, приготовление «мокрой» выпечки, пиццы.

Контрольная лампа

Рис.6z

Включение духовки сопровождается свечением двух сигнальных лампочек, R и L. Горение контрольной лампочки R цвета сигнализирует о работе духовки. Погасшая L лампочка информирует о том, что в духовке установилась нужная температура. Если кулинарные рекомендации советуют помещать блюдо в разогретую духовку, это нужно делать не ранее первого отключения L контрольной лампочки. В процессе приготовления L лампочка будет включаться и выключаться (поддержание температуры внутри духовки). R контрольная лампочка может также гореть в положении ручки «Освещение камеры духовки».

ЭКСПЛУАТАЦИЯ

Использование печки\*

Обжаривание происходит в результате воздействия на пищу инфракрасных лучей, создаваемых разогревшимся грилем.

Для включения печки нужно:

• Установить ручку духовки в положение, обозначенное символом «гриль»,
• Разогреть духовку в течение 5 минут (при закрытой дверце духовки).
• Поставить в духовку поднос с продуктами питания на соответствующий рабочий уровень, а в случае обжаривания на вертеле - расположить непосредственно под ним (ниже вертела) поддон для стекающего жира,
• Обжаривание следует осуществлять при закрытой дверце духовки.

Для функции «гриль» и «усиленный гриль» температуру нужно установить на 210°C, (200°C*) а для функции «конвекция и гриль» максимум на 190°C.

* дверцу духовки двумя стеклянными панелями

Внимание!

Когда используется духовка, доступные части могут нагреться. Рекомендуется не подпускать к духовке детей.

Использование вертела\*

Вертел позволяет жарить готовящееся в духовке блюдо, переворачивая его. Главным образом он служит для поджаривания птицы, шашлыков, колбасок и т.п. Включение и выключение движения вертела осуществляется одновременно с включением и выключением операции поджаривания - «гриль».

При использовании одной из этих функций в процессе поджаривания может произоити временная остановка двигателя или изменение направления вращения. Это не влияет на время и качество обжаривания.

Внимание!

Вертел не имеет отдельной ручки управления.

Приготовление блюда на вертеле:

(см. рисунки)

• поместить пищу на вертел и закрепить при помощи вилок,
• рамку вертела разместить в духовке на 3 снизу рабочем уровне,
• конец вертела вставить в захват двигателя. Обратите внимание на то, чтобы выемка металлической части захвата опиралась на рамку,
• выкрутить рукоятку,
  ● вставить поднос на самый нижний уровень камеры духовки,
• Обжаривание следует осуществлять при закрытой дверце духовки.

Рис.6у

Выпечка

• Рекомендуется выпекать пироги на поддо- нах, являющихся заводской комплектацией плиты,
• Выпечу можно производить в формах и на поддонах промышленного производства, которые ставятся на боковые направляющие. Для приготовления продуктов питания рекомендуется использовать поддоны черного цвета, поскольку они лучше проводят тепло и сокращают время приготовления,
• Не рекомендуется применять формы и под-доны со светлой и блестящей поверхностью при обычном нагревании (верхний и нижний нагреватели), применение такой посуды может привести к тому, что тесто не пропечется снизу,
• При использовании кольцевого нагревателя предварительный прогрев духовки не обязателен. Для прочих режимов, перед приготовлением продуктов духовку нужно разогреть,
• Перед тем, как вынуть пироги из духовки, нужно проверить их готовность при помощи палочки (которая должна остаться сухой и чистой),
• Рекомендуется оставить выпечку в духовке на 5 минут после ее выключения,

• Температура выпечки, приготовленной с использованием функции циркуляции температуры обычно на 20 -30 градусов ниже, чем при обычной выпечке (с применением нижнего и верхнего нагревателя),

• Параметры выпечки, приведенные в таблицах справочные, и могут меняться в соответствии с вашим опытом и вкусами,

• Если сведения в кулинарных книгах значительно отличаются от наших рекомендаций, просим руководствоваться настоящей инструкцией.

Поджаривание мяса

● В духовке готовится мясо порциями более 1 кг. Порции, вес которых меньше, рекомендуется готовить на газовых горелках плиты,
- Для приготовления рекомендуется применять жаропрочную посуду, с ручками, не поддающимися воздействию высокой температуры,
- При приготовлении пищи на решетке или вертеле на самом низком уровне нужно разместить поддон с небольшим количеством воды,
- Минимум один раз, на этапе полуготовности, нужно перевернуть мясо на другую сторону, в процессе выпечки время от времени поливать мясо выделяющимся соком или горячей соленой водой, поливать мясо холодной водой не рекомендуется.

Обычная духовка (нижний нагреватель + верхний нагреватель)

Тип выпекания блюда	Функция ду-ховки	Температура (°C)	Уровень Время [мин]
Бисквит 160 -	200 2 - - 50
Бисквитный торт/фунтовый кекс		160 - 170 1)	3 25 - 40 2)
Пицца 220 - 240		1)	2 15 - 25
Рыба		210 - 220	2 45 - 60
Говядина		225 - 250	2 120 - 150
Свинина	[ZBCY]	160 - 230	2 90 - 120
Курица	[T5BT]	160 - 180	2 45 - 60
Овощи		190 - 210	2 40 - 50

Значение времени приведено, если не указано иное, для не разогретой камеры. Для разогретой духовки время должно быть уменьшено примерно на 5-10 минут.

^1) Разогреть пустую духовку
2) Указанное время относится к выпеканию в небольших формах

Внимание: Параметры, приведенные в таблице, являются приблизительными и могут быть скорректированы в соответствии с вашим собственным опытом и кулинарными вкусами.

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Духовка с принудительной циркуляцией воздуха (нижний нагреватель + верхний нагреватель + вентилятор)

Вид выпечки продукт	Функции духовки	Температура (°C)	Уровень Время [мин.]
Бисквит 160 -	200 2 - - 50
Бисквит 150 3	25 - 35
Бисквитный торт/фунтовый кекс		160 - 170 1)	3 25 - 40 2)
Бисквитный торт/фунтовый кекс		155 - 170 1)	3 25 - 40 2)
Пицца 220 -	240	1)	2 15 - 25
Рыба 210 -	220 2 45
Рыба 190 2	- 3 60 -
Колбаски 210	(200*) 4 18
Говядина 225	- 250 2 ' - 150
Свинина		160 - 230 2	90 - 120
Курица		180 - 190	2 70 - 90
Курица		160 - 180 2 45 - 60
Овощи		190 - 210 2 40 - 50
Овощи		170 - 190 3 40 - 50

* дверцу духовки двумя стеклянными панелями

Значение времени приведено, если не указано иное, для не разогретой камеры. Для разогретой духовки время должно быть уменьшено примерно на 5-10 минут.

1) Разогреть пустую духовку
2) Указанное время относится к выпеканию в небольших формах

Внимание: Параметры, приведенные в таблице, являются приблизительными и могут быть скорректированы в соответствии с вашим собственным опытом и кулинарными вкусами.

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Духовка с принудительной циркуляцией воздуха (нагреватель термоциркуляции + вентилятор)

Вид выпечки продукт	Функции духовки	Температура (°C)	Уровень Время [мин.]
Бисквит 160 -	200 2 - ; - 50
Бисквитный торт/фунтовый кекс		160 - 170 1)	3 25 - 40 2)
Бисквитный торт/фунтовый кекс		155 - 170 1)	3 25 - 40 2)
Пицца 200 -	230	1)	2 - 3 15 - 25
Рыба 210 -	220 2 45
Рыба 160 -	180 2 - 3 · 60
Рыба 190 2 -	3 60 - 7
Колбаски 210	(200*) 4 · 18
Говядина		225 - 250 2 120 - 150
Говядина		160 - 180 2 120 - 160
Свинина		160 - 230 2	90 - 120
Свинина		160 - 190 2	90 - 120
Курица		180 - 190 2 70 - 90
Курица		160 - 180 2 45 - 60
Курица		175 - 190 2 60 - 70
Овощи		190 - 210 2 40 - 50
Овощи		170 - 190 3 40 - 50

* дверцу духовки двумя стеклянными панелями

Значение времени приведено, если не указано иное, для не разогретой камеры. Для разогретой духовки время должно быть уменьшено примерно на 5-10 минут.

1) Разогреть пустую духовку
2) Указанное время относится к выпеканию в небольших формах

Внимание: Параметры, приведенные в таблице, являются приблизительными и могут быть скорректированы в соответствии с вашим собственным опытом и кулинарными вкусами.

Аккуратность пользователя и поддержание плиты в чистоте и ее правильное содержание в значительной мере продлевают срок ее безаварийной работы.

Перед чисткой плиту нужно выключить, обратив особое внимание на то, чтобы все ручки находились в положении „•” / „0”. Чистку можно производить только после того, как плита остынет.

Керамическая панель

• Панель чистится регулярно, после каждого использования. По мере возможности рекомендуется мыть плиту теплой водой (после того, как погаснет указатель нагрева поля). Не следует допускать сильного загрязнения варочной поверхности, особенно пригорания и накипи.
• Не следует применять чистящие средства с сильным абразивным свойством – например, порошки, содержащие абразивы, абразивные пасты, пемзу, металлические мочалки и т.п. Они могут поцарапать поверхность панели, нанося непоправимые повреждения. Не следует при чистке применять «активные, быстрочистящие» средства.
• Сильные загрязнения на панели можно отскоблить специальным скребком. При этом нужно следить за тем, чтобы не повредить раму керамической панели.

Рис.7

Внимание! Острую грань необходимо закрыть путем перемещения корпуса скребка (достаточно движения пальца). При применении соблюдать осторожность, существует опасность пореза, и не допускать попадания скребка в руки детей.

- Рекомендуется применение чистящих или моющих средств мягкого действия, сходного назначения, например, всякого рода жидкости и эмульсии для удаления жира. При отсутствии нужных средств, советуем применить теплую воду с добавлением жидкости для мытья посуды или средств для чистки нержавеющих раковин.

Для мытья эмалированных поверхностей следует использовать жидкости с мягким действием. Нельзя употреблять чистящие средства с абразивными свойствами, такие, как чистящие порошки с абразивами, абразивные пасты, абразивные камни, пемзу, металлические мочалки и т.п. Плиты с нержавеющими панелями необходимо тщательно отмыть перед началом эксплуатации. Особое внимание нужно обратить на удаление остатков клея с металлических поверхностей от обертки, удаленной при монтаже, а также клейкой ленты, использованной при упаковке плиты. Рабочую поверхность нужно чистить регулярно, после каждого использования. Нельзя допускать значительного загрязнения варочной поверхности, особенно пригораний.

Духовка

- Духовку следует чистить после каждого использования. При чистке включается освещение, что позволяет улучшить видимость внутри рабочего пространства.

- Камеру духовки надлежит мыть только теплой водой с добавлением небольшого количества жидкости для мытья посуды.

- Паровая чистка\*:

• в миску, поставленную на первый снизу уровень духовки напить 0,25 л воды
  (1 стакан),
  -закрыть дверцу духовки, -ручку регулятора температуры установить в положение 50°C, ручку выбора режима работы в положение «нижний нагреватель», -нагревать камеру духовки около 30 минут, -открыть дверцу духовки, внутренний объем камеры протереть тряпкой или губкой, затем промыть теплой водой с добавлением жидкости для мытья посуды.

Внимание. Остаточная влага после паровой очистки может иметь вид капель или остатков воды под плитой.

- После мытья камеры духовки ее следует вы- тереть насухо.

Внимание!

Для чистки и поддержания в рабочем состоянии стеклянных поверхностей не применять чистящие средства, содержащие абразивы

Замена лампочки освещения духовки\*

Для исключения возможности поражения электрическим током перед заменой лампочки убедитесь, что устройство выключено.

• Все ручки управления установить в положение „●” / „0” и выключить питание.
• Вывернуть и промыть коллак лампочки, вытереть его насухо.
• Вывернуть осветительную лампочку из гнезда, при необходимости заменить ее не новую – лампочка высокотемпературная
  (300°C) с параметрами:
• напряжение 230
• мощность 25 W -резьба E14.

Лампочка духовки - Рис 9

• Ввернуть лампочку. Обратите внимание на правильную установку лампочки в керамическое гнездо.
  • Ввернуть колпак лампочки.

Замена галогенной лампочки подсветки духовки\*

Чтобы избежать поражения электрическим током, перед заменой галогенной лампочки следует убедиться, что прибор выключен.

• Все ручки управления установить в положение „●” /„0” „ и выключить питание,
• Снять и промыть плафон лампы, после этого насухо его вытереть.
• Выньте галогенную лампочку с помощью кусочка ткани или бумаги, в случае необходимости галогенную лампочку следует заменить новой тип G9
• напряжение 230В
• мощность 25Вт
• Правильно вставьте галогенную лампочку в патрон.
• Закрутите плафон лампочки.

Лампочка духовки - Рис 9а

Духовки, обозначенные буквой D*, оборудованы в легко вынимающиеся направляющие проводники (проволочные лесенки) противеней (и других вложений) духового шкафа. Для того, чтобы их вынуть для мытья, следует потянуть за элемент – зацепку, который находится впереди затем отвести (отклонить) в сторону и вынуть с заднего элемента – зацепки.

Рис 10.

Духовки, обозначенные буквами Dp^* , оборудованы в нержавеющие телескопические (раздвижные) направляющие, прикреплённые к проволочным проводникам. Направляющие следует вынимать и мыть вместе с проволочными проводниками. Перед размещением на них противеней, следует их выдвинуть (если духовка нагрета, проводники надо выдвинуть, зацепив задним краем противеня за буфера, которые находятся в передней части проводников) и затем ввести вместе в противенем.

Рис 10а

Периодический осмотр

Помимо действий, необходимых для поддержания плиты в чистоте, следует:

• проводить периодические проверки работы элементов управления и рабочих групп плиты. После истечения гарантийного срока, минимум раз в два года, следует производить осмотр технического состояния плиты в сервисном центре,
• устранять выявленные эксплуатационные дефекты,
• при необходимости провести замену вышедших из строя деталей и узлов

Внимание!

Все ремонтные и регуляционные работы должны производиться соответствующим сервисным центром или мастером, имеющим необходимую квалификацию и допуск.

Снятие дверцы

Для более удобного доступа к камере духовки и ее чистки можно снять дверцу. Для этого нужно ее открыть, поднять предохранитель, находящийся в петле (рис. 12А). Дверцу слегка прикрыть, приподнять и выдвинуть вперед. Для установки дверцы в плиту повторить действия в обратной последовательности. При установке следует обратить внимание на правильное совмещение частей петли. После установки дверцы духовки нужно обязательно опустить предохранитель. В противном случае, при попытке закрытия дверцы могут быть повреждены петли

рис 12А - Отодвинуть предохранители петель

Снятие внутреннего стекла\*

1. С помощью плоской отвёртки зацепить и выдвинуть верхнюю планку дверей, осторожно приподнять её по бокам (рис. 12В)
2. Вынуть (вытянуть) планку верхних дверей, как показано на рисунке (рис. 12В и 12С).
3. Внутреннее стекло вынуть из крепления (в нижней части дверцы).

Рис. 12D, 12D1.

1. Помыть стекло теплой водой с небольшим количеством чистящего средства.

Чтобы установить стекло, следует поступать в обратной очередности. Гладкая часть стекла должна находиться сверху.

Внимание! Не следует вдавливать верхнюю планку оновременно с обеих сторон дверей. Для того, чтобы правильно установить верхнюю планку дверей, следует сначала приложить левый конец планки к дверям, а правый её конец размастить вдавливающим движением до момента звука «защёлкивания». Затем, с левой стороны так же вдавать планку до момента звука «защёлкивания».

Рис. 12D - Снятие внутреннего стекла. 3 стеклянные.

Рис. 12D1 - Снятие внутреннего стекла. 2 стеклянные.

ПОВЕДЕНИЕ В АВАРИЙНЫХ СИТУАЦИЯХ

В каждой аварийной ситуации следует:

● Выключить рабочие узлы плиты
- Отсоединить электропитание
- Вызвать мастера
- Некоторые мелкие дефекты пользователь может исправить сам, следуя указаниям в таблице. Прежде, чем обращаться в сервисный центр, просмотрите таблицу.

ПРОБЛЕМА ПРИЧИНА ДЕЙСТВИЯ
1. Электрика не работает Отсутствие питания		Проверить предохранитель, перегоревший заменить
2. Дисплей таймера показывает „0.00“	Прибор был отключен от сети или временно пропало напряжение	Установить текущее время (см. Инструкция по эксплуатации таймера)
3. Не работает освещение духовки	Лампа вывернута или перегорела	Подкрутить или заменить лампу (см. Раздел Чистка и содержание плиты)

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное напряжение: 230V/400V\~50 Гц

Номинальная мощность: макс.8,7 кВт

Размеры плиты (ШИРИНА / ГЛУБИНА / ВЫСОТА) 85 / 50 / 60 cm

Соответствует нормативам EN 60335-1, EN 60335-2-6.

Производитель свидетельствует

Настоящим производитель свидетельствует, что данный бытовой прибор отвечает основным требованиям нижеприведенных директив и требований

• директива по низковольтному оборудованию 2014/35/EC,
  • директива по электромагнитной совместимости 2014/30/EC
  • директива по экологическому проектированию 2009/125/EC,
• требование „о безопасности низковольтного оборудования“ ТР ТС 004/2011,
• требование „электромагнитная совместимость технических средств“ ТР ТС 020/2011

Прибор маркируется единым знаком обращения, и на него выдан сертификат соответствия для предъявления в органы контроля за рынком.

Настройка поточного часу

функция «Посилений «ГРИЛЬ» («Супер-Гриль»)

функция «Посилений «ГРИЛЬ» («Супер-Гриль»)

Рис 9 - Лампочка духовки

Рис 9а - Лампочка духовки

*для певних моделей

ИЗЪЯТИЕ ИЗ ЭКСПЛУАТАЦИИ

По окончании срока использования данное устройство нельзя выбросить, как обычные коммунальные отходы, его следует сдать в пункт приема и переработки электрических и электронных устройств. Об этом информирует знак, расположенный на устройстве, инструкции по эксплуатации и упаковке.

В устройстве использованы материалы, подлежащие повторному использованию в соответствии с их обозначением. Благодаря переработке, использованию материалов или иной формой использования отслуживших срок устройств вы внесете существенный вклад в сохранение окружающей среды.

Сведения о соответствующем пункте утилизации использованного оборудования вы можете получить в местной администрации.

КАК ЭКОНОМИТЬ ЭНЕРГИЮ

Механичен таймер Ms\*

Действие на панела за управление

</>в обхват от 1 минута до 10 часа.

в обхват от 3 до 1 с бутон < .

в обхват от 9 до 1 с бутон < .

Внимание!

Возможные положения ручки

ПРИГОТВЯНЕ ВЪВ ФУРНАТА – ПРАКТИЧНИ СЪВЕТИ

Печене

ПОЧИСТВАНЕ И ПОДДРЪЖКА

Лампа за фурна - Фиг. 9

Лампа за фурна - Фиг. 9а

Духовки, обозначенные буквами Dp^* , оборудованы в нержавеющие телескопические (раздвижные) направляющие, прикреплённые к проволочным проводникам. Направляющие следует вынимать и мыть вместе с проволочными проводниками. Перед размещением на них противеней, следует их выдвинуть (если духовка нагрета, проводники надо выдвинуть, зацепив задним краем противеня за буфера, которые находятся в передней части проводников) и затем ввести вместе в противенем.

Фиг. 10а

Периодична проверка

КАКВО ТРЯБВА ДА НАПРАВИТЕ ПРИ СПЕШЕН СЛУЧАЙ

За Поддон для выпечки*
3b Поддон для жарки*
3с. Решетка для гриля (решетка для сушки)*
3d Вертел –и вилки*
Зе Бочне степенице

Instalacija šporeta

• Kuhinja bi trebalo da bude suva i provetrena i da ima efikasan ventilaconi sistem u skladu sa postojećim tehničkim merama.
• Prostorija bi trebalo da ima ventilaconi sistem koji odvodi van kuhinjska isparenja nastala tokom procesa gorenja. Taj sistem bi trebalo da se sastoji od ventilacione rešetke ili aspiratora. Aspiratore treba instalirati u skladu sa uputstvima proizvođača. Sporet postavite na način da omogućite slobodan pristup svim kontrolnim elementima.
  Gornji sloj ili furnir nameštaja mora biti postavljen pomoću lepljive trake otporne na temperaturu 100°C. Time se sprečava deformacija površine ili odvajanje površinskog dela. Ukoliko niste sigurni o otpornosti vašeg nameštaja na visoke temperature, treba da ostavite približno 2 cm slobodnog prostora oko šporeta. Zid iza šporeta bi trebalo da bude otporan na visoke temperature. Tokom rada uređaja, njegova zadnja strana se može zagrejati i do 50°C više qd sobne temperature.
• Šporet treba da bude postavljen na čvrstoj, ravnoj podlozi (ne stavljajte ga na postolje).
• Pre nego što počnete da upotrebljavate šporet, prvo ga poravnajte jer je to posebno važno kada se raspodeljuje masnoća u tiganju za prženje. U tu svrhu, prihvatljivo je korišćenje podesivih nožica, ali nakon što uklonite fioku. Domet podešavanja je +/- 5 mm.

Snaga: макс. 8,7 кВт

Dimenzije šporeta š/v/d 85 / 50 / 60 cm

Saglasnost sa EU regulativama EN 60335-1, EN 60335-2-6 standardi
