MANUAL DE UTILIZARE BHKS671830 Hansa

Plita Hansa reprezintă combinația dintre ușurința de manipulare și eficiența perfectă. După ce veți citi aceste instrucțiuni nu veți avea nici un fel de probleme cu utilizarea plitei.

Înainte de a fi împachetată, plita care a părăsit terenul fabricii a fost verificată minuțios la posturile de control din punct de vedere al parametrilor de siguranță și funcționalitate.

Vă rugăm să citiți cu atenție instrucțiunile de utilizare înainte de a porni dispozitivul. Respectarea indicațiilor din aceasta vă protejează de utilizarea necorespunzătoare a dispozitivului.

Instrucțiunile trebuie păstrate și depozitate în așa fel încât să le aveți mereu la îndemână. Trebuie să respectați cu atenție instrucțiunile de utilizare pentru a evita accidentele.

Atentie!

Dispozitivul poate fi deservit numai după citirea / înțelegerea prezentej instrucțiuni.

Dispozitivul poate fi utilizat numai în scopuri pentru care a fost destinat. Orice alt fel de utilizări ( de ex încălzirea încăperilor) trebuie să fie considerate improprii și periculoase.

Producătorul își rezervă dreptul de a efectua modificări care nu influențează modul de funcționare al dispozitivului.

Racordarea plăcii la butelia cu gaz PROPAN - BUTAN sau la o instalație existență poate fi efectuată numai instalator autorizat, în conformitate cu toate reglementările de siguranță.

CUPRINS

Informații de bază....26

Indicații cu privire la siguranță....28

Descrierea produsului....33,35

Informații tehnice....34,36

Instalare (instrucțiune pentru instalator)......37

Desevire....44

Curățarea și întreținerea....48

Cum procedăm în caz de avarie....50

Observație.Dispozitivul și toate piesele componente ale acestuia care sunt la îndemâna utilizatorului devin fierbinți în momentul în care acesta este folosit. Posibilității de atingere a elementelor de încălzire trebuie să i se acorde o deosebită grijă. Copii care nu au atins vârsta de 8 ani nu trebuie să se apropie de dispozitiv cu excepția cazului în care se află sub supraveghere permanentă.

Acest dispozitiv poate fi utilizat de copii care au vârsta de peste 8 ani și mai mari, de către persoane cu capacități fizice, senzoriale și mentale limitate și de către persoane fără experiență și care nu cunosc dispozitivul, atunci când acestea sunt supravegheate sau au fost instruite cu privire la utilizarea dispozitivului în siguranță care le sunt transmise de către persoanele care sunt răspunzătoare de siguranța lor. Aveți grijă la copii, nu-i lăsați să se joace cu aparatul. Curățarea și activitățile de deservire nu trebuie realizate de către copii care nu sunt supravegheati.

Observație. Încălzirea fără supraveghere a unturii sau a uleiului pe plita de bucătărie poate fi periculoasă și poate cauza incendii.

NICIODATĂ nu încercați să stingeți focul cu ajutorul apei, ci opriți dispozitivul și acoperiți flacăra cu un capac sau cu un pled care nu este inflamabil.

Observație. Pericol de incendiu: nu amplasați nici un fel de lucruri pe suprafața de fierbere.

Dispozitivul nu poate fi comandat de un ceas extern sau un sistem independent de comandă de la distanță.

Pentru curățarea plitei nu puteți folosi echipamentul pentru curățare cu ajutorul aburilor.

Atenție. Procesul de gătire trebuie supravegheat. Gătire scurtă trebuie supravegheată în mod continuu.

Atenție. Utilizați numai plăcile de protectie proiectate de către producător sau indicate de către producător în instrucțiunile de utilizare. Utilizarea plăcilor necorespun-zătoare, poate provoca accidente.

• Acest dispozitiv trebuie să fie instalat în conformitate cu normele aplicabile și poate fi folosi numai în locuri bine ventilate. Înainte de instalare și utilizare citiți instrucțiunea de utilizare.
• Aveți grijă la copii, nu-i lăsați să se joace cu echipamentul.
  Mai ales arzătoarele de la suprafață, grătarele, vasele cu lichide fierbinți pot fi cauza de opărire a copilului.
• Trebuie să fiti atenți ca, cablul electric de conectare a echipamentului mecanizat să nu atingă suprafețele fierbinti ale aragazului.
• După ce instalați aragazul, ștecherul cablului de alimentare trebuie să fie la îndemână.
• Este interzisă montarea aragazului în apropierea dispozitivelor de răcire.
• În timpul procesului de prăjire, aragazul nu poate fi lăsat fără supraveghere. Uleiurile și grăsimile pot lua foc din cauza supra-încălzirii.
• Acordati atenție la punctul de fierbere, pentru a preveni inundarea arzătoarelor.
• În cazul în care aragazul s-a defectat, acesta poate fi reutilizat după îndepărtarea defectelor de către un profesionist.
• Nu deschideți supapa de pe alimentarea cu gaz sau robinetul buteliei fără a verifica preliminar dacă toate robinetele sunt închise.
• Nu permiteți inundarea arzătoarelor și murdărirea acestora. Cele murdare trebuie curățate și uscate imediat după răcire.
• Este interzisă amplasarea vaselor direct pe arzătoare.
• Nu așezați pe grătarul de deasupra unui arzător vase cu o greutate mai mare de 5 kg, iar pe întregul grătar cu o greutate mai mare de 25 kg. Nu este permisă amplasarea unui vas pe două arzptoare concomitent.
• Nu loviți butoanele și arzătoarele.
• Este interzisă realizarea de modificări și reparații ale aragazului de către persoane care nu sunt instruite profesional.
• Se interzice deschiderea robinetelor aragazului dacă nu aveți în mână un chibrit aprins sau un dispozitiv de aprindere a gazului.
• Se interzice stingerea flăcării arzătorului prin suflare.
• Se interzice realizarea de modificări ale aragazului pentru folosirea unui alt tip de gaz, mutarea aragazului în alt loc cât și realizarea de modificări în instalația de alimentare. Aceste operațiuni pot fi realizate de către un instalator autorizat.

INDICAȚII CU PRIVIRE LA SIGURANȚĂ

• Nu lăsați în apropierea aragazului copiii și persoanele care nu au citit instrucțiunea de deservire.
• ÎN CAZUL ÎN CARE EXISTĂ PERICOL DE SCURGERE A GAZULUI NU SE PERMITE:
  aprinderea chibriturilor, fumatul, pornirea și oprirea dispozitivelor de recepție electrice (sonerie sau întrerupătoare pentru lumină) sau folosirea altor dispozitive electrice și mecanice care conduc la apariția unei scântei electrice sau de impact. În acest caz trebuie să închideți imediat robinetul de pe butelia cu gaz sau robinetul care taie instalația de gaz și apoi trebuie să ventilați încăperea și să chemați persoana care este autorizată cu îndepărtarea cauzei. • Înoricesituatiecauzată de o defectiune tehnică, trebuie să deconectați sursa de alimentare cu curent electric a aragazului (folosind principiul de mai sus) și să notificați defectul pentru reparare.
• Este interzisă racordarea la instalația de gaz a cablurilor de antenă de ex. pentru aparatele radio.
• În cazul aprinderii gazului care se scurge din instalația care nu este etanșă trebuie să închideți imediat aprovizionarea cu gaz cu ajutorul robinetului de închidere.
• În cazul în care se va aprinde gazul care se scurge din robinetul neetanș al buteliei cu gaz trebuie: să puneți pe butelie un pled umed pentru a răci butelia și apoi trebuie să închideți robinetul de pe butelie. După ce s-a răcit, butelia trebuie scoasă di n încăpere în spațiu liber. Este interzisă folosirea repetată a buteliei defecte.
• În cazul în care aragazul nu va fi folosit timp de câteva zile trebie să închideți robinetul principal de pe instalația de gaz, iar atunci când butelia este folosit acest robinet trebuie închis de fiecare dată.
• Atenție! În cazul în care cablul de alimentare ne-detașabil va fi deteriorat, acesta trebuie imediat înlocuit cu unul care provine de la producător sau într-un atelier de specialitate sau de către o persoană calificată pentru a evita pericolul.
• Folosirea dispozitivului pentru gătit și copt conduce la emanarea de căldură și umiditate în încăperea în care este instalat. Trebuie să vă asigurați că, bucătăria este bine aerisită; trebuie să deschideți orificiile de aerisire naturale sau să instalați echipamente pentru aerisire mecanică (hotă de bucătărie cu dispozitiv de aerisire mecanic).
• Folosirea de lungă durată și intensivă a dispozitivului poate necesita o aerisire suplimentară, de exemplu prin deschiderea ferestreii sau o aerisire mult mai eficientă, de ex. sporirea eficienței aerisirii mecanice, în cazul în care aceasta este folosită.

Persoanele care folosesc energia în mod responsabil nu influențează pozitiv doar bugetul familiei ci acționează conștient în favoarea mediului înconjurător. Ajutați și dumneavoastră, economisiți energia electrică! Pentru a face acest lucru procedați în felul următor:

- Folosiți vase de gătit corespunzătoare.

Vasul pentru gătit nu trebuie să fie ni- ciodată mai mic decât coroana flăcării arzătorului.

Trebuie să țineți minte să acoperiți vasele cu capace.

- Trebuie să aveți grijă ca, arzătoarele, grătarele și placa de sub arzătoare să fie curate.

Murdăria împiedică transmiterea de căldură – murdăria arsă și persistentă poate fi îndepărtată doar cu substanțe care dăunează foarte mult mediului înconjurător.

O atenție deosebită trebuie acordată în ceea ce privește curățenia din zona orificiilor pentru trecerea flăcărilor de pe arzătoare și duzele deschise ale acesto-ra.

• Evitați „privitul în oale” inutil.
• Nu incorporați plita în imediata apro-piere a frigiderului/congelatorului.

Consumul de energie electrică crește inutil datorită acestora.

pe timpul transportului dispozitivul este protejat împotriva deteriorării de către ambalaj. Vă rugăm ca după ce despachetați dispozitivul să aruncați elementele ambalajului astfel încât acest lucru să nu dăuneze mediului înconjurător.

Toate materialele folosite pentru ambalaj nu dăunează mediului sunt 100% reciclabile și au fost marcate cu simbolul corespunzător.

Atenție! Materialele din ambalaj (sacii din polietilenă, bucățile de stiropian etc.) nu trebuie lăsate la îndemâna copiilor pe durata despachetării.

Acest aparat este marcat conform Directivei Europene 2012/19/UE și Legii poloneze cu privire la echipamentele electrice și electronice folosite cu simbolul containerului pentru deșeuri tăiat.

Acest marcaj informează că echipamentul acesta după perioada în care a fost utilizat nu poate fi aruncat împreună cu gunoiul menajer.

Utilizatorul este obligat să-l predea la punctele de primire a echipamentelor electrice și electronice folosite. Instituțiile care le primesc, inclusiv punctele de ridicare, magazinele și autoritățile locale vor organiza un sistem corespunzător de predare a acestor echipamente.

Procedarea corespunzătoare cu echipamen- tele electrice și electronice asigură eliminarea consecințelor dăunătoare pentru sănătatea oamenilor și a mediului înconjurător, care reies din prezența unor substanțe periculoase și din depozitarea și prelucrarea necorespun- zătoare a acestui tip de echipament.

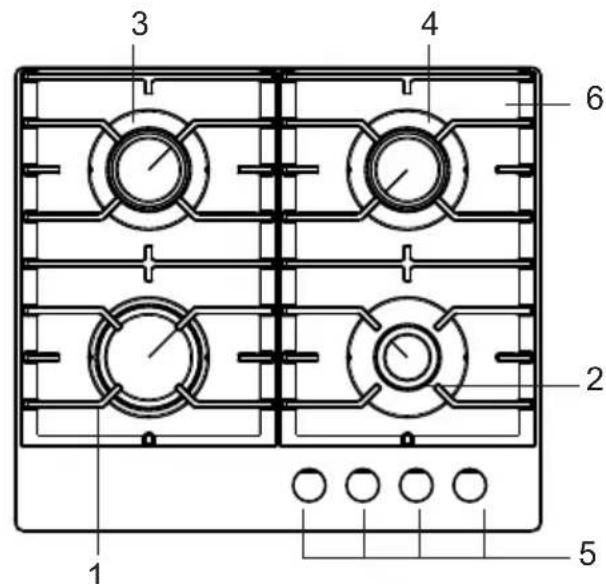

Plita pe gaz

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1,2,3,4 - arzătoare de suprafață

5 - butoanele arzătoarelor cu aprin- dere electrică arzătoare

6 - grătar sub vase

DATE TEHNICE

• înălțime 52 mm
• adâncime 520 mm
• lățime 590 mm
• greutatea aragazului 10,3 kg

Plita este echipată cu arzătoare:

1 - arzător mare, sarcina de căldură - 2,8 kW
2 - arzătoare medii, sarcina de căldură - 1,8 kW
3 - arzător mare, sarcina de căldură - 1,0 kW

Plita posedă racord pentru țeavă - G 1/2"

(*) Marcarea culorii plăcii: Ci-cremos, Cb-antracit

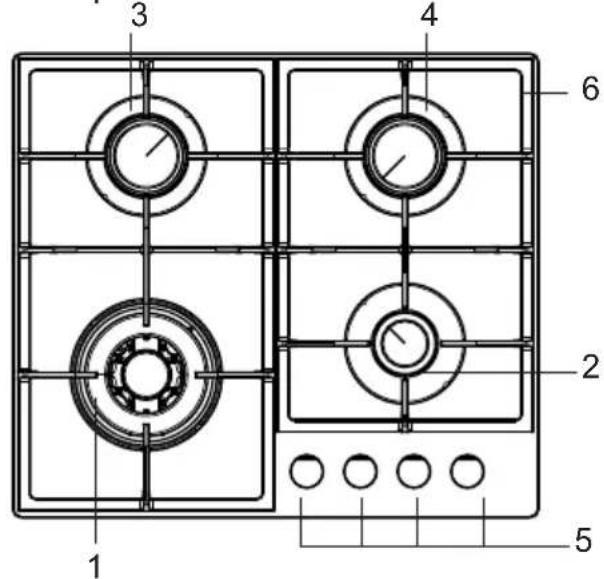

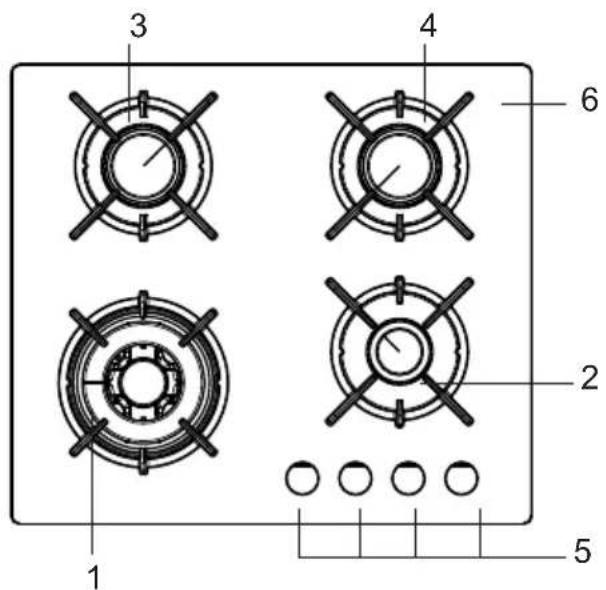

Plita pe gaz

1 2 3 4 5 6

1,2,3,4 - arzătoare de suprafață
5 - butoanele arzătoarelor cu aprin- dere electrică arzătoare
6 - grătar sub vase

1 2 3 4 5 6

3 4 6 2 1 5

3 4 6 1 2 5

DATE TEHNICE

• înălțime 52 mm
• adâncime 520 mm
• lățime 590 mm
• greutatea aragazului 10,3 kg

Plita este echipată cu arzătoare:

1 - arzător WOK, sarcina de căldură - 3,5 kW
2 - arzătoare medii, sarcina de căldură - 1,8 kW
3 - arzător mare, sarcina de căldură - 1,0 kW

Plita posedă racord pentru țeavă - G 1/2"

(*) Marcarea culorii plăcii: Ci-cremos, Cb-antracit

Instrucțiunile de mai jos sunt destinate pentru specialistul calificat care va instala dispozitivul. Aceste instrucțiuni sunt concepute pentru a asigura punerea în aplicare cât mai profesionistă a activităților legate de instalare și întreținere.

• Înainte de instalare, asigurați-vă dacă, condițiile locale de distribuție (tipul și presi-unea gazului) și setarea dispozitivului sunt corespunzătoare.
• Conditiiile de amplasare ale acestui dispozitiv sunt mentionate pe plăcuța de fabricație.
• Acest dispozitiv nu este conectat la conducte de evacuare a gazelor de ardere. Ar trebui să fie instalat și racordat în conformitate cu reglementările în vigoare. În special, ar trebuie luate în considerare cerințele relevante privind ventilația.

Amplasarea plăcii

• Bucătăria trebuie să fie uscată și aerisită și trebuie să aibă o instalație de aerisire adecvată în conformitate cu reglementările tehnice în vigoare.
• Încăperea trebuie să fie echipată în sistem de ventilare care va evacua gazele de ardere care iau naștere în timpul procesului de ardere. Această instalație trebuie să fie formată dintr-o gură de aerisire sau hotă de bucătărie. Hotele de bucătărie trebuie montate în conformitate cu indicațiile de pe instrucțiunile de deservire anexate.
• Încăperea ar trebui să permită, de asemenea, fluxul liber de aer, care este indispensabil pentru o ardere corectă a gazului. Alimentarea cu aer nu trebuie să fie mai mică de 2 ^th pentru 1 kW puterii arzătoarelor. Aerul poate fi furnizat ca rezultat al fluxului direct din exterior printru canal cu ao secțiune transversală de min.100cm sau indirect din încăperile alăturate care sunt echipate cu canale de ventilație care ies în exterior.

Min. 150 mm Min. 420 mm Min. 650 mm 420 mm

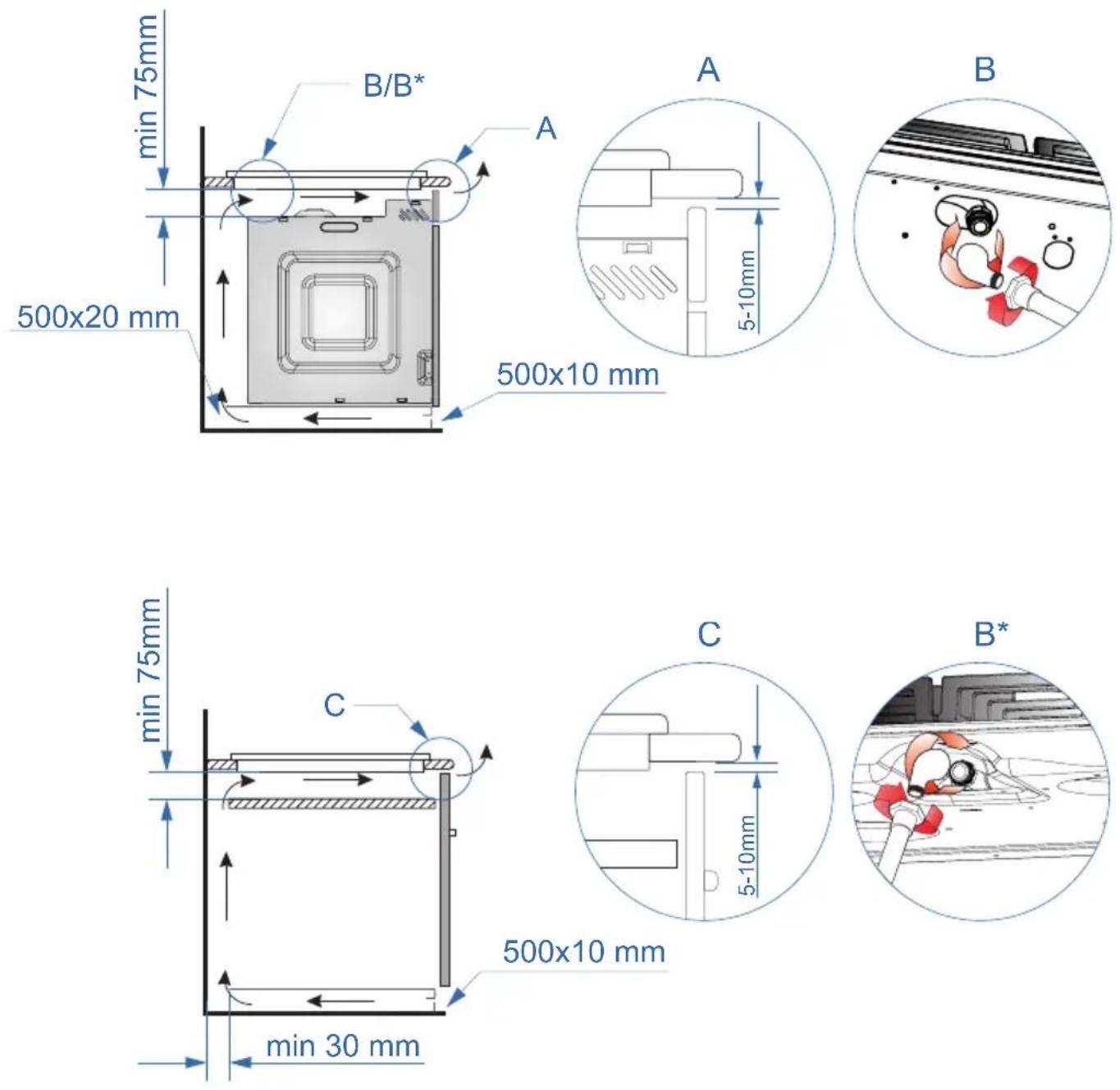

Instalarea plitei

500×10 mm
*optional

• pregătiți locul (orificiul) pe blatul dulapului în conformitate cu schema de montare
• realizați racordul plăcii la rețeaua de alimentare cu gaz și cea electrică în conformitate cu instructiunea de deservire a aragazului,
• strângeti uşor mânerele de sub plită*
• curățați blatul de praf, introduceți plita în orificiu și apăsați-o cu putere în jos spre blat,
• amplasați mânerele de fixare (fig.) perpendicular pe muchia plăcii și strângeți-le până la maximum*
• după montajul plăcii pe blat trebuie să verificați modul de funcționare a acesteia, și în principal sistemul de siguranță împotriva scurgerilor de gaz și sistemul de aprindere electrică a arzătoarelor.

A 1 2 3 4 5

1 - Blat
2 - Holt-şurub
3 - Mâner de fixare
4 - Plita
5 - Garnitura plăcii

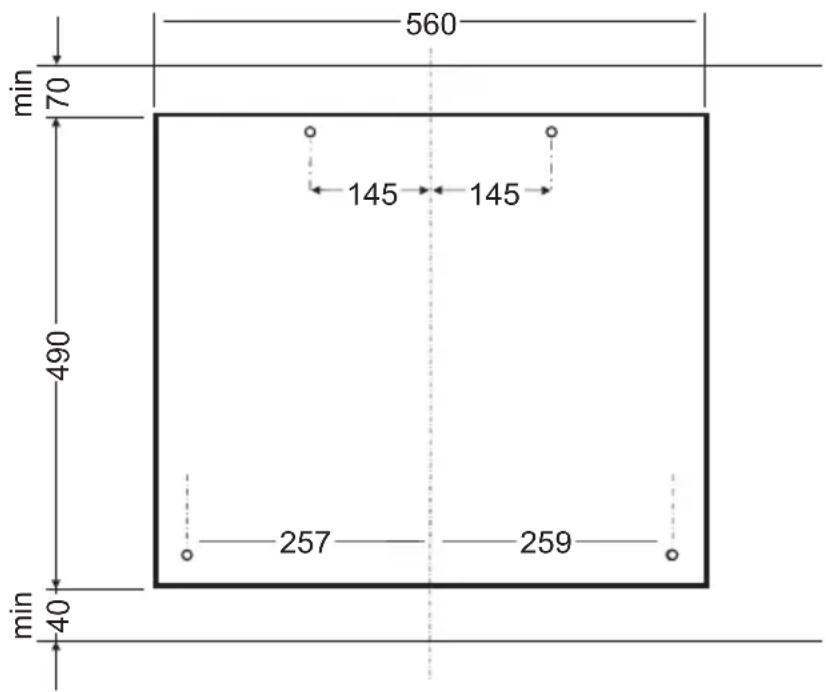

560 70 145 145 490 257 259 min 40 min

- Plita are conectat permanent un conductor care posedă un contact de protecție și poate fi conectată numai la o priză 230 V \~ 50 Hz cu pin de protecție. Circuitul de alimentare a prizei ar trebui să fie asigurat suplimentar cu ajutorul unei siguranțe de 16 A.

*optional

Indicații pentru instalator

Instalatorul trebuie:

• Să posede autorizația de montare a dispozitivelor care funcționează folosind gazul
• Să ia la cunoștință informațiile care se găsesc amplasate pe plăcuța de fabricație a aragazului și pe eticheta care cuprinde informații cu privire la tipul de gaz pentru care este adaptată. Informațiile acestea trebuiec compa-rate cu, condițiile de livrare a gazului la locul unde va fi instalată.

- Să verifice

• eficiența ventilației și anume schimbul de aer din încăpere.
• etanseitatea legăturilor fitingurilor pentru gaz.
• eficienta de functionare a tuturor elementelor functionale.

- Pentru funcționarea corectă a dispozitivelor de aprindere și a protecției împotriva scurgerii gazului, trebuie să regleze setările butoanelor cu ajutorul șaibelor atașate,

• să verifice funcționarea dispozitivelor de aprindere și a protecției împotriva scurgerii gazului,
• în cazul unei funcționări defectoase, dati la o parte butonul, realizați reglajul prin introducerea șaibei (șaibelor) pe dornul supapei,
• după ce reglajul a fost realizat sistemul trebuie protejat cu ajutorul șaibei de strângere și apoi trebuie pus la loc butonul.

- Să elibereze beneficiarului adeverință de racordare a aragazului și să-l famili-arizeze cu deservirea acesteia.

Atentie!

Racordarea plăcii la butelia cu gaz lichid sau la o instalație existență poate fi efectuată numai instalator autorizat, în conformitate cu toate reglementările de siguranță.

Placa posedă un ștuț de racordare cu filet cu un diametru R 1/2" care este destinat pentru conectarea la instalația de gaz. În versiunea pentru gazul lichid (propan-butan) pe ștuțul de racordare este înșurubată o duză pentru furtun ∅ 8 x 1 mm.

Conducta de alimentare cu gaz nu trebuie să atingă părțile din metal ale elementului protector.

ACORDATI ATENTIE: la păstrarea etanseității conectărilor.

Atentie!

În cazul în care în timpul exploatații se va ivi nevoia de înlocuire a reductorului, aragazul trebuie să aibă realizată revizia tehnică care va cuprinde supapele de gaz și modul de funcționare a sistemului de siguranță împotriva scurgerilor de gaz.

După ce instalarea plitei a luat sfârșit trebuie să verificați etanșeitatea tuturor conectărilor folosind în acest scop, de ex. apă cu săpun. Pentru verificarea etanșeității este interzisă folosirea focului.

Vă rugăm să citiți cu atenție cu-prinsul instrucțiunii de deservire și să procedați în conformitate cu indicațiile conținute de aceasta.

ATENTIE!

Avem de a face cu gaz. De aceea plita trebuie să fie conectată la o instalație de gaz pentru acel tip de gaz pentru care a fost destinată din fabricație.

Plita trebuie să fie conectată doar de către un instalator care posedă autorizații corespunzătoare.

Informația cu privire la tipul de gaz pentru care este adaptată plita din fabricație se află pe plăcuța de fabricație.

Adaptarea plăcii la un anumit tip de gaz

Această operație poate fi efectuată numai de către un instalator autorizat.

În cazul în care gazul cu care va fi alimentat aragazul diferă de gazul prevăzut pentru acest tip de aragaz în versiunea din fabricație, și nume G 20 (GZ 50) 20 mbar, trebuie schimbate duzele arzătoarelor și trebuie realizat reglajul flăcării.

ATENTIE!

Plăcile furnizate de producător posedă arză- toare adaptate din fabricație pentru arderea gazului trecut pe plăcuța de fabricație cât și pe foiaia de garanție.

Plăcuța de fabricație este amplasată pe partea de jos a elementului protector inferior și conține informația cu privire la tipul de gaz pentru care este destinat aragazul.

Pentru a adapta aragazul la arderea altui tip de gaz trebuie să:

• schimbați duza (vezi tabelul),
• reglați fluxul micșorat al supapelor.

Arzător de tip SOMIPRESS. (în conformitate cu marcajul „SOMIPRESS.” de pe corpul arzătorului)

Tip gaz Duza arzătorului /diametrul
	mic mediu mare	wok
G20 2H 20 mbar 0.72 0.98 1.17	0.55 + 2 x 0.75
G30 3B/P 30 mbar 0.52 0.67 0.83	0.37+ 2 x 0.55

În cazul realizării de modificări în această direcție trebuie să lipiți o etichetă care va oferii informații cu privire la tipul de gaz pentru care este adaptată aceastî plită.

Înlocuirea duzei arzătorului - duza trebuie deşurubată cu ajutorul unei chei tubulare 7 și înlocuită cu una nouă corespunzătoare pentru tipul de gaz (vezi tabelul de mai sus).

Reglarea fluxului micşorat al supapelor.

Arzăto-arele	Flacără	Trecerea de la folosirea gazului lichid la gazul natural.	Trecerea de la folosirea gazului natural la gazul lichid.
Arzătoarele de suprafață	Flacără completă	Duza arzătorului trebuie schimbată cu cea corespunzătoare în conformitate cu tabelul duzelor.	Duza arzătorului trebuie schimbată cu cea corespunzătoare în conformitate cu tabelul duzelor.
	Flacără economică	Şurubul de reglare trebuie deşurubat delicat și apoi trebuie reglată mărimea flăcării.	Şurubul de reglare trebuie înşurubat delicat, verificați mărimea și stabilitatea flăcării

Reglarea supapelor

Reglajul supapelor trebuie realizat atunci când arzătorul este aprins în poziția "flacără economică".

În ceea ce privește supapele COPRECI trebuie dată la o parte plita de lucru și cu ajutorul şurubelniței trebuie reglată mărimea flăcării economicoase.

Pentru a verifica flacăra trebuie să încălziți arzătorul la flacără completă timp de aprox. 10 min., și apoi să rotiți butonul supapei la flacără economică. Flacăra nu trebuie să se stingă și nici să treacă pe duză. În cazul în care vreuna din aceste situații va avea loc trebuie să repetați reglajul.

Schimbarea parametrilor dispozitivului pentru adaptarea acestuia la alt tip de gaz decât cel care rezultă din marcajele producătorului de pe plăcța de fabricație a aragazului sau de achiziționare a aragazului pentru alt tip de gaz decât cel care este instalat în casă, se află în exclusivitate în gestiunea beneficiar - instalator.

Deservirea arzătoarelor de supra-față

Deservirea corectă, alegerea parametrilor corespunzători de funcționare cât și avaselor corespunzătoare permit obținerea unor economii semnificative de energie.

Economiile de energie sunt, respectiv:

• de până la 60%, atunci când este bine ales vasul
• de până la 60%, în cazul unei deserviri corecte, care se referă la alegerea corespunzătoare a mărimii flăcării în timpul procesului de fierbere.

Aceste economii sunt condiționate de menținerea arzătoarelor într-o curățenie constantă (în special a orificiilor pentru flăcări și a duzelor).

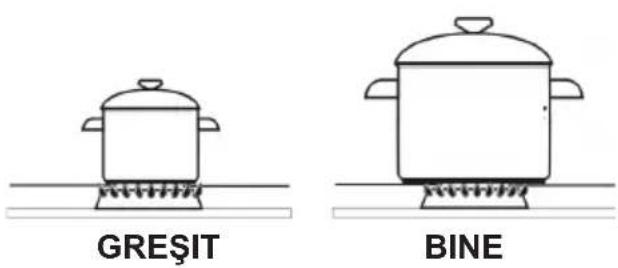

Alegerea vasului

Trebuie să acordati atenție faptului ca diametrul vasului să fie întotdeauna un pic mai mare decât coroana flăcării arzătorului, iar vasul propriu-zis să fie acoperit cu capac. Se recomandă ca diametrul vasului să fie de aproximativ 2,5 - 3 ori mai mare decât diametrul arzătorului, și anume pentru arzătorul:

• mic, vas cu diametrul de la 100 până la 140 mm,
• mediu, vas cu diametrul de la 140 până la 220 mm,
• mare, vas cu diametrul de la 200 până la 240 mm
• înălțimea cratiței nu trebuie să fie mai mare decât diametrul acestuia.

Capacul cratiței:

Capacul nu permite pierderea de căldură și astfel scurtează timpul de încălzire.

Pe plita de gătit nu trebuiesc folosite vase de bucătărie care ies în afara marginii acesteia.

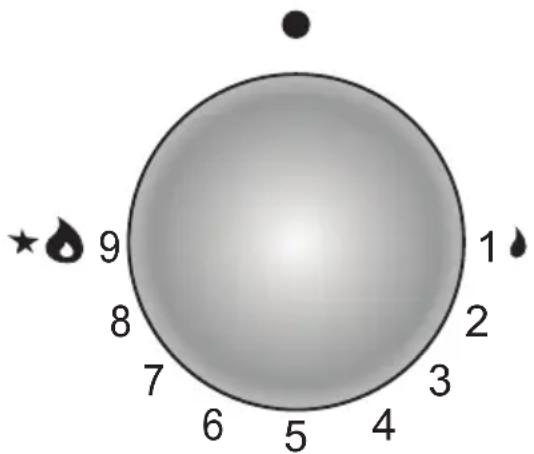

Butonul de comandă a funcționării arză-toarelor „Zs”

Pozitia „arzător oprit" 9 8 7 6 5 4 1 2 3 Poziția „flacără mare" Pozitia „flacără economică"

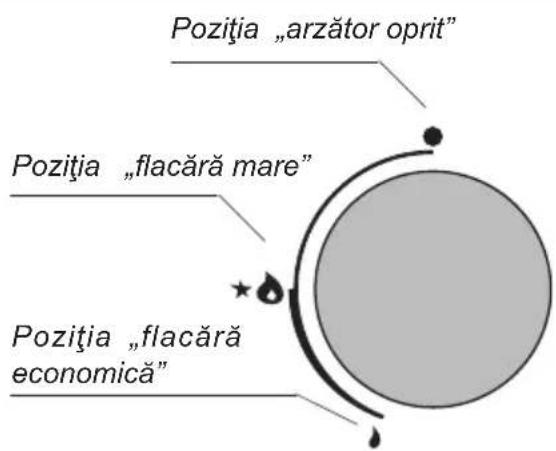

Butonul de comandă a funcționării arză- toarelor „Zt”

Pozitia „arzător oprit" Pozitia „flacără mare" Pozitia „flacără economică"

Utilizarea plăcii care posedă aprinzător electric în buton (marcaj Zp")

• apăsați butonul pentru arzătorul ales până ce veți simți rezistență și apoi rotiți-l spre stângă până la poziția "flacără mare"
• țineți apăsat până ce se va aprinde ga- zul
• după ce apare flacăra arzătorului ales puteți slăbi apăsarea pe buton și să fixați mărimea flăcării.

Utilizarea plăcii echipate cu sistem de siguranță împotriva scurgerii de gaz (marcaj „Zt”)

În modelele plăcilor care sunt echipate cu sistem de siguranță împotriva scurgerii de gaz pentru arzătoarele de suprafață trebuie, în timpul activităților de aprindere, să țineți apăsat până la maximum timp de 10 sec. butonul în poziția „flacără mare” ♦pentru ca acest sistem să înceapă să funcționeze.

În cazul în care nu ați reușit de prima dată trebuie să mai încercați o dată conform celor de mai sus.

Protectia impotriva scurgerii gazului cauzează tăierea aprovizionării cu gaz atunci când nu este flacără, după o perioadă de circa 60 de secunde de la dispariția flăcării.

Aprovizionarea cu gaz a arzătoarelor de la suprafață este deschisă și reglată cu ajutorul butoanelor cu protecție împotriva scurgerii de gaz (versiunea Zt).

Alegerea flăcării „Zs”

Arzătoarele reglate corespunzător au flacăra de culoare albastru deschis cu, conul intern clar delimitat. Alegerea mărimii flăcării depinde de modul de setare a butonului arzătorului.

flacără mare

flacără mică(numită „economică”)
- arzător oprit (fluxul de gaz oprit)

9 8 7 6 5 4 3 2 1 ★ drop drop

Luând ca exemplu deservirea arzătorului vă prezentăm deservirea corectă care are ca scop alegerea corectă a flăcării.

Modul corect de gătire se referă la setarea butonului arzătorului în poziția "flacără mare 🔒" - cu scopul de a aduce mâncărurile la starea de fierbere și comutarea în poziția "flacără mică 🔒 (economie de gaz) pentru susținerea procesului de fierbere. În funcție de nevoi există posibilitatea de setare a mărimii flăcării.

Alegerea flăcării „Zt”

Arzătoarele reglate corespunzător au flacăra de culoare albastru deschis cu, conul intern clar delimitat Alegerea mărimii flăcării depinde de modul de seta a butonului arzătorului.

flacără mare
flacără mică(numită „economică”)
- arzător oprit (fluxul de gaz oprit)

Luând ca exemplu deservirea arzătorului vă prezentăm deservirea corectă care are ca scop alegerea corectă a flăcării.

Modul corect de gătire se referă la setarea butonului arzătorului în poziția "flacără mare 🔒" - cu scopul de a aduce mâncărurile la starea de fierbere și comutarea în poziția "flacără mică 🔒 (economie de gaz) pentru susținerea procesului de fierbere. În funcție de nevoi există posibilitatea de setare a mărimii flăcării.

Este interzisă reglarea flăcării în intervalul între poziția arzîtor oprit - și poziția flacără mare

Cum procedăm în cazul în care are loc scurgerea de gaz ne-ars

1 instalația de gaz
2 supapa de închidere a instalatiei de gaz
A supapa „pornită”
B supapa „oprită”

În orice situații de pericol trebuie

• să opriți arzătoarele
• opriți supapa de închidere a instalatiei de gaz
• să aerisiți bucătăria
• să anunțați despre acest lucru punctul de service sau insalatorul care posedă autorizațiile corespunzătoare
• să scoateți din exploatare plita pe gaz până în momentul îndepărtării defectului

Unele mici defecte poate să le repare beneficiarul procedând în conformitate cu recomandările din instructiune.

ARZĂTORUL DE SUPRAFAȚĂ nu se aprinde, este simțit mirosul de gaz

• trebuie închisă supapa arzătoarelor
• închideți supapa de închidere de pe instalația dinaintea aragazului
• aerisiți încăperea
• scoateți arzătorul
• curățați și suflați orificiile pentru flacără
• puneti la loc arzătorul
• încercați să aprindeți din nou arzătorul

NU SE APRINDE? CERETI REPARAREA!

CURĂȚAREA ȘI ÎNTRETINEREA

Grija utilizatorului pentru menținerea plitei curate precum și întreținerea corespunzătoare a acesteia are un impact important pentru prelungirea duratei de funcționare fără avarie.

Înainte de a începe curățarea sau realizarea altor activități c întreținere trebuie întotdeauna, să deconectați dispozitivul de la sursa de alimentare cu curent electric, cu ajutorul întrerupătorului principal sau prin scoaterea ștecherului cablului de alimentare din priză.

Activitățile de curățare pot fi realizate de abia după ce placa s-a răcit. Nu este permis să folosiți agenti aspri de curățare.

Pentru curățare nu puteți folosi echipamentul pentru curățare cu ajutorul aburilor.

Arzătoarele de suprafață, grătarele plăcii

• În cazul murdăririi arzătoarelor și a grătarului, aceste elemente ale echipamentului trebuie demontate și spălate în apă caldă cu adaos de detergenți pentru îndepărta-rea grăsimilor și a murdăriei. Apoi trebuie să le ștergeți foarte bine. După ce ați dat la o parte grătarul trebuie să spălați foarte bine placa de sub arzătoare și apoi trebuie să o ștergeți cu o cârpă uscată și moale. Curățenie specială trebuie menți-nută lângă orificiile pentru flacără de pe inelele arzătoarelor, vezi fig. de mai jos. Orificiile duzelor arzătoarelor trebuie curățate folosind o sârmă de cupru subțire. Nu se recomandă folosirea sârmei de oțel sau mărirea orificiilor.

Elementele arzătorului trebuie să fie întotdeauna uscate. Particulele de apă pot conduce la oprirea fluxului de gaz și arderea incorectă a arzătorului.

Trebuie să verificați dacă elementele arzătorului au fost bine montate după curățare.

CORECT

de

INCORECT

• Pentru spălarea suprafetelor emailate trebuie să folosiți detergenți delicați. Nu se recomandă folosirea produselor de curățare cu acțiune puternic abrazivă cum ar fi de ex. pulberi pentru curățare cu adaos de materiale abrazive, paste abrazive, pietre abrazive, pietre ponce, bureți de sărmă etc.
• Placa inoxidabilă trebuie spălată foarte bine înainte de începerea exploatației. În special trebuie să acordați atenție îndepărtării resturilor de adeziv de pe folia care este dată jos de pe suprafețe în timpul montajului și a benzii adezive folosite pentru ambalarea aragazului.
• Plita trebuie curățată regulat după fiecare folosire. Nu permiteți ca plita să fie foarte murdară mai ales atunci când pe plită se găsesc rămășițe de mâncare arsă.

Curățarea după fiecare utilizare

• Murdăriile nu chiar mari, trebuiec înlăturate cu o crpă umedă, fără a utiliza detergenți. Utilizarea detergentului pentru vase poate duce la apariția petelor de culoare albastră, care nu vor putea fi înlăturate chiar la prima curățare, chiar utilizând detergenți speciali.
• Murdăriile uscate, trebuiec înlăturate cu ajutorul unui răzuitor ascuțit. Apoi ștergeți suprafațele de încălzire cu o cîrpă umedă.

• Petele de culori sidefate deschise (rămășite de aluminiu) pot fi înlăturate de pe suprafața răcită cu ajutorul unui detergent special. Rămășitele calcaroase (de exemplu după fierberea apei), pot fi înlăturate cu oțet sau detergent special.
• La înlăturarea zahărului, sau a bucatelor ce conțin zahăr, plasticului și foliei de aluminiu, nu este necesar să deconectați suprafața de încălzire respectivă! Trebuie înlăturate rămășițele imediat (cît sunt fierbinți) cu ajutorul răzuiitorului de pe suprafața de încălzire. După înlăturarea murdării, instalația poate fi deconectată, și după ce se răcește de finisat curățirea cu ajutorul unui detergent special.

Detergenții speciali pot fi procurate la markete, magazine specializate în electrocasnice și în saloanele cu instalații pentru bucătării. Răzuitoarele la fel pot fi procurate în magazinile specializate în materiale pentru construcții.

Niciodată nu pulverizați detregent pe suprafața fierbinte. Cel mai bine este să permiteți detergentul să se usuce apoi ștergeți cu o cîrpă umedă. Detergentul rămas trebuie șters cu o cîrpă umedă pînă la încălzirea ulterioară. În alt caz, aceștea pot acționa agresiv.

În cazul exploatații necorespunzătoare a suprafetei ceramice, nu ducem răspundere conform garanției!

Controale temporale

În afară de activitățile de întreținere în curățenie a plitei trebuie să:

• Efectuați controlul temporar al funcționării elementelor de control și a segmentelor de lucru ale plitei. După expirarea garanției, cel puțin o dată la doi ani trebuie să comandați la punctul de manipulare service efectuarea unui control tehnic al aragazului,
• să îndepărtați defectele de exploatare descoperite,
• Să efectuați întreținerea ansamblurilor de lucru ale plitei.

MOD DE PROCEDURE ÎN CAZ DE AVARIE

În orice situație de avarie trebuie să:

• oprite ansamblele de functionare ale plitei
• deconectați alimentarea cu curent electric
• anunțati nevoia de reparare
• unele defecte minore pot fi îndepărtate de către utilizator urmând indicațiile din tabelul de mai jos; înainte de a anunța departamentul de deservire a clienților trebuie să verificați fiecare punct din tabel.

PROBLEMĂ CAUZA MOD DE PROCEDURE
1.Dispozitivul nu funcțio-nează	- pauză în alimentare cu curent electric	-verificați siguranțele instala-tiei electrice din casă, în ca-zul în care vreuna este arsă trebuie înlocuită
2.Arzătorul nu se aprinde - su	unt murdare orificiile pentru flacără	- închideți supapa fluxului de gaz, închideți robinetele arzătoarelor, aerisiți încăpe-rea, demontați arzătoarele, curățați-le și suflați orificiile pentru flacără
3.Aprinzătorul electric nu funcționează	- întrerupere în alimentarea cu curent	- verificați siguranțele din instalația din casă, înlocuitți siguranța arsă
	- pauză în alimentarea cu gaz	- deschideți supapa de alimen-tare cu gaz
	- aprinzătorul electric este murdar (acoperit cu grăsi-me)	- curățați aprinzătorul elec-tric
	- butonul robinetului nu a fost ținut apăsat destul timp	- țineți apăsat butonul până în momentul în care apare flacăra completă în jurul co-roanei arzătorului
4.Fisură în plita ceramică a aragazului	Debranșati imediat plita ceramică de la rețea(siguranța. Contactați-vă cu cel mai apropiat service.
5.Flacăra se stinge în mo-mentul aprinderii arzătorului	- butonul robinetului este eliberat prea repede	- țineți apăsat butonul pentru o perioadă mai lungă de timp în poziția „flacără mare”

EAC
