Tip produs	Frigider încorporat cu compartiment congelator
Marcă	Siemens
Model	KI82LSDE0
Dimensiuni (În x L x A)	177.2 x 54.1 x 54.8 cm
Capacitate netă frigider	Aprox. 241 L
Capacitate netă congelator	Aprox. 84 L
Clasă eficiență energetică	F
Nivel de zgomot	39 dB(A)
Clasă climatică	SN-ST
Tensiune / Frecvență	220-240 V / 50 Hz
Curent	10 A
Tip ștecăr	Schuko (Tip F)
Agent frigorific	R600a (izobutan)
Comenzi	Control electronic al temperaturii
Iluminare interioară	Spot LED (fără întreținere, înlocuibil)
Balama ușă	Balame plate și culisante (reglabile)
Garnitură ușă	Înlocuibilă; se tolerază ușoare abateri de grosime
Rafturi	Rafturi din sticlă (înlocuibile); raft extensibil
Containere	Container pentru fructe și legume, container cool-fresh, container extensibil
Raft compartiment congelator	Înlocuibil
Suport ușă	Înlocuibil
Indice de reparabilitate	Ridicat (piese de schimb disponibile; reparații DIY suportate)

Întrebări frecvente - KI82LSDE0 SIEMENS

Cum înlocuiesc garnitura ușii la Siemens KI82LSDE0?

Mai întâi, deconectați aparatul de la curent. Scoateți garnitura veche trăgând-o din canelură. Verificați canelura pentru deteriorări. Încălziți noua garnitură cu un uscător de păr dacă este deformată, apoi presați-o pas cu pas în canelură, începând de la colțuri. Orificiile mici laterale sunt normale. Dacă canelura este deteriorată, contactați serviciul de asistență.

Ce unelte sunt necesare pentru repararea balamei plate?

Aveți nevoie de un bit Torx TX20 (6,3 mm / 1/4") pentru a scoate șuruburile balamalei. De asemenea, aveți o cârpă pentru a proteja suprafețele. Urmați manualul: slăbiți patru șuruburi, trageți ușa afară, îndepărtați balamalele, apoi montați în ordine inversă.

Cum pot înlocui balama culisantă?

Condiție prealabilă: deconectați curentul și separați ușa mobilierului de ușa aparatului. Folosiți un bit Torx TX20. Deșurubați două șuruburi pentru balama superioară, îndepărtați ușa, apoi deșurubați două șuruburi pentru balama inferioară. Montați în ordine inversă. Asigurați-vă că balamalele nu se închid în timpul îndepărtării pentru a evita rănirea.

Este posibil să înlocuiesc singur spotul LED?

Da, dar cu atenție. Deconectați mai întâi curentul. Folosiți o unealtă specială (00342180) și o șurubelniță cu cap plat (2,4 x 0,4 x 60 mm). Eliberați capacul, trageți-l înăuntru în timp ce împingeți înainte. Desprindeți modulul și deconectați conexiunea electrică. Montați în ordine inversă. După reparație, efectuați un test de siguranță conform VDE 0701.

Cum scot un suport de ușă?

Deschideți ușa. Ridicați suportul de ușă în sus pentru a-l elibera de suporturi. Va ieși ușor. Montați apăsându-l în jos pe suporturi.

Ce trebuie să fac dacă raftul compartimentului congelator este spart?

Deschideți ușa congelatorului. Scoateți complet raftul vechi. Apoi montați noul raft prin glisarea în caneluri. Asigurați-vă că se blochează corect. Raftul nu este reglabil pe înălțime.

Cum pot curăța containerul pentru fructe și legume?

Scoateți containerul trăgându-l complet afară și ridicând ușor. Spălați cu apă caldă și detergent ușor. Uscați bine înainte de re-montare. Nu folosiți detergenți abrazivi sau obiecte ascuțite.

Care este setarea de temperatură recomandată pentru frigider?

Temperatura ideală a frigiderului este între 2°C și 6°C. Folosiți panoul de control electronic pentru ajustare. Compartimentul congelator trebuie să fie la -18°C. Nu blocați orificiile de aer.

De ce este garnitura ușii ușor deformată?

Ușoara deformare este normală și nu afectează funcționarea. Dacă este necesar, folosiți un uscător de păr sau apă caldă pentru a remodela garnitura înainte de instalare. Garnitura se va adapta în timp.

Pot înlocui balama fără ajutor profesional?

Da, dar aveți grijă. Ușa aparatului este grea. Folosiți unelte adecvate și cereți ajutorul unei a doua persoane. Urmați manualul pas cu pas. Purtați mănuși și încălțăminte de protecție. După reparație, verificați alinierea și funcționarea.

MANUAL DE UTILIZARE KI82LSDE0 SIEMENS

Indicii pentru reparații - Frigider

i Referitor la acest document.... 381

1.1 Informatii importante 381
1.1.1 Aplicabilitatea 381

1.2 Explicatia simbolurilor 381

1.2.1 Nivelurile de pericol.... 381

1.2.2 Simbolurile de pericol 381

1.2.3 Structura avertismentelor 382

2.1 Instructiuni generale de sigurantă.... 383

2.1.1 Toate aparatele electrocasnice 383

Instrumente și materiale utile.... 384

Repararea.... 385

4.1 Înlocuirea garniturii uşii 385

4.1.1 Demontarea garniturii uşii.... 385

4.1.2 Montarea garniturii uşii 385

4.2 Înlocuirea balamalei plate.... 388

4.2.1 Demontarea balamalei plate 388

4.2.2 Montarea balamalei plate 389

4.3 Înlocuirea balamalei glisante 390

4.3.1 Demontarea balamalei glisante.... 390

4.3.2 Montarea balamalei glisante 390

4.4 Repozitionarea raftului pentru usă 391

4.4.1 Demontarea raftului pentru uşă.... 391

4.4.2 Montarea raftului pentru uşă 391

4.5 Repoziționarea raftului 392

4.5.1 Demontarea raftului.... 392

4.5.2 Montarea raftului....392

4.6 Repozitionarea raftului extensibil 393

4.6.1 Demontarea raftului extensibil.... 393

4.6.2 Montarea raftului extensibil 393

4.7 Repozitionarea raftului din compartimentul congelatorului.... 394

4.7.1 Demontarea raftului din compartimentul congelatorului.... 394

4.7.2 Montarea raftului din compartimentul congelatorului.... 394

4.8 Repoziționarea containerului pentru fructe și legume.... 395

4.8.1 Demontarea containerului pentru fructe și legume 395

4.8.2 Montarea containerului pentru fructe și legume 395

4.9 Repoziționarea separatorului și a capacului containerului pentru fructe și legume.... 396

4.9.1 Demontarea separatorului și a capacului containerului pentru fructe și legume 396

4.9.2 Montarea separatorului și a capacului containerului pentru fructe și legume.... 396

4.10 Repoziționarea containerului pentru alimente proaspete.... 397

4.10.1 Demontarea containerului pentru alimente proaspete 397

4.10.2 Montarea containerului pentru alimente proaspete.... 397

4.11 Repozitionarea containerului extensibil.... 398

4.11.1 Demontarea containerului extensibil 398

4.11.2 Montarea containerului extensibil.... 398

4.12 Înlocuirea spotului luminos LED 399

4.12.1 Demontarea spotului luminos LED.... 399

4.12.2 Montarea spotului luminos LED 400

i Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea contin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienti. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu-vântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENTIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

i Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafetelor fierbinti
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificație
	Identificarea unei recomandări speciale (text și/sau grafică)
	Identificarea unei recomandări simple (numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condițiilor preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
Pomire Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afișate(pe ecranul aparatului)

2.1 Instructiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

■ Purtatii mănuși de protectie.

Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile

■ Purtati încăltăminte de protectie.
■ Fixați componentele grele împotriva căderii.
- Nu vă sprijiniti cu pârti ale corpului de componentele mobile.

Pericol pentru siguranța/functionarea aparatului!

■ Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)!

- Nu atingeti modulele, inclusiv conexiunile și căile conductorilor.

Instrumente și materiale utile

Desemnare Detalii	Imagini
Material textil de protecție[00342013]	60 cm x 50 cm
Cap torx TX20[00340865]	6,3 mm (1/4")
Instrument special[00342180]

Repararea

4.1 Înlocuirea garniturii uşii

Cerință:

Uşa este deschisă.

4.1.1 Demontarea garniturii uşii

1. Îndepăratați garnitura ușii din canelura colțurilor din dreapta și stânga.

1. Demontați garnitura ușii din canelură.

Garnitura uşii este demontată.

4.1.2 Montarea garniturii uşii

	Grosimea garniturii noi a ușii poate fi ușor diferită față de grosimea garniturii vechi a ușii. Acest lucru nu va afecta comportamentul de închidere și funcționarea pe termen lung.
	Dacă aparatul dumneavoastră are balamale reglabile sau accesorii pentru balamale, puteți optimiza comportamentul de închidere în consecință.
	Orificiile de mici dimensiuni practicate în garnitura ușii au rol funcțional (sunt necesare pentru ventilație). Ele nu sunt defecte ale produsului.

Repararea

1. Verificați canelura pentru montarea garniturii și asigurati-vă că nu prezintă defecte.

1. Dacă canelura pentru montarea garniturii prezintă defecte, este deteriorată.
2. Contactați departamentul de service pentru clienti.

3.

O deformare ușoară a garniturii ușii este normală și nu afectează funcționarea acesteia. Se recomandă să îndreptați garnitura ușii îna- inte de a o introduce în aparat.

Încălziți garnitura ușii cu un uscător de păr sau cu apă fierbinte și remodelați-o cu mâna.

1. Împingeti colțurile de sus și de jos ale garniturii în canelură.

1. Apăsați întreaga garnitură în canelură, pas cu pas.

Garnitura uşii este montată.

Repararea

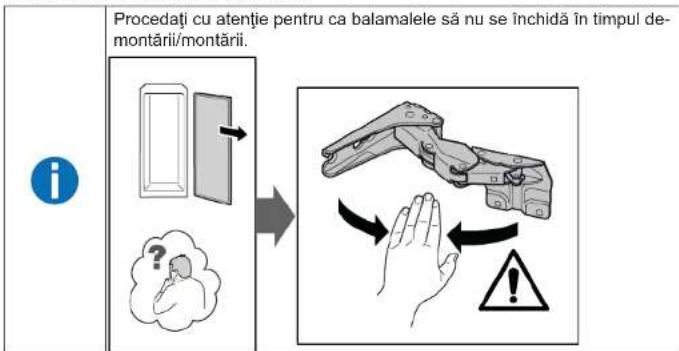

4.2 Înlocuirea balamalei plate

Scule speciale:

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.

Uşa piesei de mobilier este demontată. Consultați Instrucțiunile de montare.
Uşa este deschisă.

4.2.1 Demontarea balamalei plate

1. Demontați capacele a două balamale.


1. 1. Slăbiți patru şuruburi (1).

2. Glisati uşa în exterior și scoateți-o (2).

1. 1. Demontați patru şuruburi (1).

2. Demontați balamalele (2).

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.3 Înlocuirea balamalei glisante

Scule speciale:

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa piesei de mobilier și ușa aparatului sunt separate. Consultați Instrucțiunile de montare.

4.3.1 Demontarea balamalei glisante

1. Deşurubați două şuruburi (1).
2. Demontați balamaua de sus (2).
3. Demontați uşa (3).
4. Deşurubați două şuruburi (4).
5. Demontați balamaua de jos (5).

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Repoziționarea raftului pentru ușă

Cerință:

Uşa este deschisă.

4.4.1 Demontarea raftului pentru uşă

- Ridicati raftul pentru uşă.

Raftul pentru uşă este demontat.

4.4.2 Montarea raftului pentru uşă

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.5 Repoziționarea raftului

Cerință:

Uşa este deschisă.

4.5.1 Demontarea raftului

▶ Scoateți raftul.

Raftul este demontat.

4.5.2 Montarea raftului

- Montați urmând procedura de demontare în ordine inversă.

Repararea

4.6 Repozitionarea raftului extensibil

Cerință:

Uşa este deschisă.

4.6.1 Demontarea raftului extensibil

1. Trageți afară raftul extensibil până când blocatorul se decuplează.

1. Coborâți raftul extensibil și scoateți-l afară inclinându-l pe o parte.

2. Raftul extensibil este demontat.

4.6.2 Montarea raftului extensibil

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.7 Repoziționarea raftului din compartimentul congelatorului

Cerință:

Uşa este deschisă.

4.7.1 Demontarea raftului din compartimentul congelatorului

- Trageți afară raftul din compartimentul congelatorului.

Raftul din compartimentul congelatorului este demontat.

4.7.2 Montarea raftului din compartimentul congelatorului

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.8 Repoziționarea containerului pentru fructe și legume

Cerință:

Uşa este deschisă.

4.8.1 Demontarea containerului pentru fructe și legume

▶ 1. Extrageți containerul complet (1).
2. Scoateți containerul (2).

Containerul este demontat.

4.8.2 Montarea containerului pentru fructe și legume

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.9 Repoziționarea separatorului și a capacului containerului pentru fructe și legume

Cerință:

Uşa este deschisă.

4.9.1 Demontarea separatorului și a capacului containerului pentru fructe și legume

1. Îndepărtați placa de sticlă de pe separator.

1. Scoateți containerul pentru fructe și legume.→395

2. 1. Apăsați maneta prezentă pe ambele părți laterale de pe fața inferioară a separatorului (1).

3. Tragetii separatorul în sus (2).

1. Ridicati separatorul și scoateți-l răsucindu-l pe o parte.

→ Separatorul este demontat.

1. 1. Ridicati capacul containerului pentru fructe și legume.

2. Trageți capacul containerului pentru fructe și legume în față și scoateți-I răsucindu-I pe o parte.

Capacul containerului pentru fructe și legume este demontat.

4.9.2 Montarea separatorului și a capacului containerului pentru fructe și legume

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.10 Repoziționarea containerului pentru alimente proaspete

Cerință:

Uşa este deschisă.

4.10.1 Demontarea containerului pentru alimente proaspete

1. Înclinati containerul pentru alimente proaspete în față (1).
2. Scoateți containerul pentru alimente proaspete (2).

Compartimentul pentru alimente proaspete este demontat.

4.10.2 Montarea containerului pentru alimente proaspete

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.11 Repoziționarea containerului extensibil

Cerință:

Uşa este deschisă.

4.11.1 Demontarea containerului extensibil

1. Înclinati containerul extensibil în față (1).
2. Demontați containerul extensibil (2).

Containerul extensibil este demontat.

4.11.2 Montarea containerului extensibil

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.12 Înlocuirea spotului luminos LED

Scule speciale:

Instrument special [00342180]
Şurubelniță plată Lamă de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere.
Aceste lâmpi pot fi înlocuite numai de către departamentul de service pentru clienti sau de către tehnicieni autorizați!

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!
Pericol de moarte prin electrocutare în cazul unei reparații necorespun- zătoare

• Componentele electrice trebuie reparate de câtre electricieni calificati.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

Deconectati aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparațiile.

ATENTIONARE

Marginea ascuțite!

Rânire prin tâiere

▶ Purtati mänuși de protectie.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.
Rafturile din compartimentul frigiderului sunt demontate.

4.12.1 Demontarea spotului luminos LED

1. Eliberati capacul spotului luminos LED.

1. Trageți capacul spotului luminos LED în interior și simultan împingeți-l în față.

1. Detaşati modulul spotului luminos LED.

1. Deconectați conexiunea electrică a spotului luminos LED.

Sportul luminos LED este demontat.

4.12.2 Montarea spotului luminos LED

Montați urmând procedura de demontare în ordine inversă.
