KI82LSDE0 - Hladilnik SIEMENS - Brezplačna navodila za uporabo

Tip izdelka	Vgradni hladilnik z zamrzovalnim predalom
Znamka	Siemens
Model	KI82LSDE0
Mere (V x Š x G)	177.2 x 54.1 x 54.8 cm
Neto prostornina hladilnika	Približno 241 L
Neto prostornina zamrzovalnika	Približno 84 L
Energijski razred	F
Raven hrupa	39 dB(A)
Klimatski razred	SN-ST
Napetost / frekvenca	220-240 V / 50 Hz
Tok	10 A
Tip vtiča	Schuko (tip F)
Hladilno sredstvo	R600a (izobutan)
Nadzor	Elektronski nadzor temperature
Notranja osvetlitev	LED reflektor (brez vzdrževanja, zamenljiv)
Tečaj vrat	Ravni in drsni tečaji (nastavljivi)
Tesnilo vrat	Zamenljivo; opuščajo se manjša odstopanja v debelini
Police	Steklene police (zamenljive); izvlečna polica
Posode	Posoda za sadje in zelenjavo, posoda za hlajenje svežih živil, izvlečna posoda
Polica v zamrzovalniku	Zamenljiva
Držalo vrat	Zamenljivo
Indeks popravljivosti	Visok (rezervni deli na voljo; podprto lastno popravilo)

Pogosto zastavljena vprašanja - KI82LSDE0 SIEMENS

Kako zamenjam tesnilo vrat na svojem Siemens KI82LSDE0?

Najprej izključite aparat iz električnega omrežja. Odstranite staro tesnilo tako, da ga izvlečete iz utora. Preverite, ali je utor poškodovan. Če je novo tesnilo deformirano, ga segrejte s sušilnikom za lase, nato pa ga korak za korakom pritiskajte v utor, začenši od vogalov. Majhne stranske luknje so normalne. Če je utor poškodovan, kontaktirajte servisno službo.

Katera orodja so potrebna za popravilo ravnega tečaja?

Potrebujete Torx nastavek TX20 (6,3 mm / 1/4") za odstranitev vijakov tečaja. Imeti morate tudi krpo za zaščito površin. Sledite navodilom: popustite štiri vijake, izvlecite vrata, odstranite tečaje, nato namestite v obratnem vrstnem redu.

Kako lahko zamenjam drsni tečaj?

Predpogoj: izključite elektriko in ločite vrata pohištva od vrat aparata. Uporabite Torx TX20 nastavek. Odvijte dva vijaka za zgornji tečaj, odstranite vrata, nato odvijte dva vijaka za spodnji tečaj. Namestite v obratnem vrstnem redu. Poskrbite, da se tečaji med odstranjevanjem ne zaprejo, da preprečite poškodbe.

Ali je mogoče sam zamenjati LED reflektor?

Da, vendar previdno. Najprej izključite elektriko. Uporabite posebno orodje (00342180) in izvijač z ravnim nastavkom (2,4 x 0,4 x 60 mm). Sprostite pokrov, potegnite ga navznoter, medtem ko potiskate naprej. Odstranite modul in odklopite električno povezavo. Namestite v obratnem vrstnem redu. Po popravilu izvedite varnostni test v skladu z VDE 0701.

Kako odstranim držalo vrat?

Odprite vrata. Dvignite držalo vrat navzgor, da ga sprostite z nosilcev. Zlahka bo izskočilo. Namestite tako, da ga potisnete navzdol na nosilce.

Kaj storiti, če je polica v zamrzovalniku zlomljena?

Odprite vrata zamrzovalnika. Popolnoma izvlecite staro polico. Nato namestite novo polico tako, da jo potisnete v utore. Prepričajte se, da se pravilno zaskoči. Police ni mogoče nastaviti po višini.

Kako očistim posodo za sadje in zelenjavo?

Odstranite posodo tako, da jo potegnete do konca ven in rahlo dvignete. Operite s toplo vodo in blagim detergentom. Pred ponovno namestitvijo temeljito osušite. Ne uporabljajte abrazivnih čistil ali ostrih predmetov.

Katera je priporočena nastavitev temperature za hladilnik?

Idealna temperatura hladilnika je med 2°C in 6°C. Uporabite elektronsko nadzorno ploščo za nastavitev. Zamrzovalnik naj bo pri -18°C. Ne blokirajte zračnih odprtin.

Zakaj je tesnilo vrat rahlo deformirano?

Rahla deformacija je normalna in ne vpliva na delovanje. Po potrebi uporabite sušilnik za lase ali vročo vodo, da tesnilo pred namestitvijo preoblikujete. Tesnilo se bo sčasoma prilagodilo.

Ali lahko zamenjam tečaj brez strokovne pomoči?

Da, vendar bodite previdni. Vrata aparata so težka. Uporabite prava orodja in naj vam pomaga druga oseba. Sledite navodilom korak za korakom. Nosite zaščitne rokavice in obutev. Po popravilu preverite poravnavo in delovanje.

NAVODILA ZA UPORABO KI82LSDE0 SIEMENS

4.5.1 Plaukta iznemšana.... 287

4.5.1 Plaukta iznemšana

- Izvelciet plauktu.

4.12.1 LED starmeša nonemšana

Nasveti za popravilo - Hladilnik

i V zvezi s tem dokumentom 423

1.1 Pomembne informacije 423

1.1.1 Namen 423

1.2 Razlaga simbolov 423

1.2.1 Stopnje nevarnosti 423

1.2.2 Simboli za nevarmost 423

1.2.3 Struktura opozoril 424

1.2.4 Splošni simboli 424

Varnost.... 425

2.1 Splošna varnostna navodila 425

2.1.1 Vsi gospodinjski aparati.... 425

Orodja in pripomočki.... 426

Popravilo 427

4.1 Zamenjava tesnila vrat.... 427

4.1.1 Odstranjevanje tesnila vrat 427

4.1.2 Namestitev tesnila vrat 427

4.2.1 Odstranjevanje plošćatega tečaja 430

4.2.2 Namestitev ploščatega tečaja 431

4.3 Zamenjava drsnega tečaja 432

4.3.1 Odstranjevanje drsnega tečaja.... 432

4.3.2 Namestitev drsnega tečaja 432

4.4 Zamenjava vratnega predala.... 433

4.4.1 Odstranjevanje vratnega predala 433

4.4.2 Namestitev vratnega predala 433

4.5 Zamenjava police 434

4.5.1 Odstranjevanje police 434

4.5.2 Namestitev police 434

4.6.1 Odstranjevanje razširljive police 435

4.6.2 Namestitev razširljive police 435

4.7 Zamenjava police zamrzovalnega dela 436

4.7.1 Odstranjevanje police zamrzovalnega dela.... 436

4.7.2 Namestitev police zamrzovalnega dela.... 436

4.8 Zamenjava predala za sadje in zelenjavo 437

4.8.1 Odstranjevanje predala za sadje in zelenjavo.... 437

4.8.2 Namestitev predala za sadje in zelenjavo.... 437

4.9 Zamenjava pregrade in police nad predalom za sadje in zelenjavo 438

4.9.1 Odstranjevanje pregrade in police nad predalom za sadje in zele-

njavo 438

4.9.2 Namestitev pregrade in police nad predalom za sadje in zelenjavo..... 438

4.10 Zamenjava predala za podaljšanje svežine.... 439

4.10.1 Odstranjevanje predala za podaljšanje svežine 439

4.10.2 Namestitev predala za podaljšanje svežine 439

4.11 Zamenjava razširljivega predala.... 440

4.11.1 Odstranjevanje razširljivega predala 440

4.11.2 Namestitev razširljivega predala 440

4.12 Zamenjava točkovne lučke LED.... 441

4.12.1 Odstranjevanje točkovne lučke LED 441

4.12.2 Namestitev točkovne lučke LED 442

i V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obmite na našo servisno službo. Za škodo bomo odgovorni le, če ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopnja opozorila Pomen
⚠ NEVARNOST	Neupoštevanje opozorilnega sporočila bo povzročilo smrt ali hude poškodbe.
⚠ OPOZORILO	Neupoštevanje opozorilnega sporočila lahko povzroči smrt ali hude poškodbe.
⚠ PREVIDNO	Neupoštevanje opozorilnega sporočila lahko povzroči manjše poškodbe.
POZOR!	Neupoštevanje opozorilnega sporočila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti.

V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
		Splošno opozorilno sporočilo
		Nevarnost zaradi električne napetosti
		Nevarnost eksplozije
		Nevarnost ureznin
		Nevarnost zmečkanin

i V zvezi s tem dokumentom

Simbol za nevarnost Pomen
		Nevarnost zaradi vročih površin
		Nevarnost zaradi močnega magnetnega polja
		Nevarnost zaradi neionizirajočega sevanja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom za-radi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

1.2.4 Splošni simboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

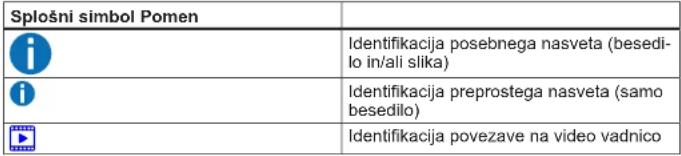

Splošni simbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (če ..., potem ...)
	Identifikacija rezultata
Začetek Identifikacija tipke ali gumba
[00123456] Identifikacija številke dela
Stanje Identifikacija prikazanega besedila/okna(na zaslonu aparata)

Preglednica 3: Splošni simboli

Varnost

2.1 Splošna varnostna navodila

2.1.1 Vsi gospodinjski aparati

Nevarnost električnega udara zaradi delov pod napetostjo!

■ Napake zaradi popravil električnih komponent lahko povzročijo električni udar!
- Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del.
- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Nevarnost poškodb zaradi ostrih robov!

■ Uporabljajte zaščitne rokavice.

Nevarnost zmečkanin med popravili, vzdrževanjem, odpravljanjem težav ali servisom zaradi težkih in premikajočih se komponent

■ Uporabljajte zaščitne čevlje.
■ Težke komponente zavarujte pred padanjem.
■ Delov telesa ne vstavljajte v premikajoče se komponente.
Tveganje za varnost/delovanje aparata!
■ Uporabljajte le originalne nadomestne dele.

Tveganje poškodb elektrostaticno občutljivih komponent (ESD)!

■ Ne dotikajte se modulov, vključno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Zaščitna krpa[00342013]	60 cm x 50 cm
Nastavek TorxTX20[00340865]	6,3 mm (1/4")
Posebno orodje[00342180]

Popravilo

4.1 Zamenjava tesnila vrat

Zahteva:

Vrata so odprta.

4.1.1 Odstranjevanje tesnila vrat

1. V levem in desnem kotu sprostite tesnilo vrat iz utora.

4.1.2 Namestitev tesnila vrat

	Debelina novega tesnila vrat se lahko nekoliko razlikuje od starega tesnila vrat. To ne vpliva na zapiranje in dolgoročno delovanje aparata.
	Če ima aparat nastavljive tečaje ali priključke tečajev, lahko zapiranje naknadno tudi prilagodite.
	Majhne stranske luknje v tesnilu vrat imajo svoj namen (potrebne so za prezračevanje). Ne gre za proizvodne napake.

Popravilo

1. Preverite, ali je utor za tesnilo poškodovan.

1. if Če je utor za tesnilo poškodovan:

- se obrnite na našo servisno službo.

3.

Majhna deformacija tesnila vrat je običajna in ne vpliva na njegovo delovanje. Priporočljivo je, da tesnilo vrat pred namestitvijo v aparat poravnate.

Tesnilo vrat lahko segrejete s sušilnikom za lase ali toplo vodo, da ga ročno preoblikujete.

1. Vogale tesnila zgoraj in spodaj potisnite v utor.

Tesnilo vrat je nameščeno.

Popravilo

4.2 Zamenjava ploščatega tečaja

Posebna orodja:

Nastavek Torx TX20 6.3 mm (1/4") [00340865]

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Pohištvena vrata so odstranjena. Glejte navodila za namestitev.
Vrata so odprta.

4.2.1 Odstranjevanje ploščatega tečaja

1. 1. Odvijte štiri vijake (1).

2. Vrata izvlecite in jih odstranite (2).

1. 1. Odstranite štiri vijake (1).

2. Odstranite tečaja (2).

Tečaja sta odstranjena.

4.2.2 Namestitev ploščatega tečaja

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.3 Zamenjava drsnega tečaja

Posebna orodja:

Nastavek Torx TX20 6.3 mm (1/4") [00340865]

Težki, veliki aparati!

Postopek odstranjevanja vrat aparata naj izvaja samo pooblašče-
no strokovno osebje.
Za premikanje aparata sta potrebni dve osebi.
▶ Uporabite samo ustrezno orodje in opremo.

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Pohištvena vrata so ločena od vrat aparata. Glejte navodila za namestitev.

4.3.1 Odstranjevanje drsnega tečaja

1. Odvijte vijaka (1).
2. Odstranite zgomji tečaj (2).
3. Odstranite vrata (3).
4. Odvijte vijaka (4).
5. Odstranite spodnji tečaj (5).

Tečaja sta odstranjena.

4.3.2 Namestitev drsnega tečaja

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.4 Zamenjava vratnega predala

Zahteva:

Vrata so odprta.

4.4.1 Odstranjevanje vratnega predala

- Dvignite vratni predal navzgor.

4.4.2 Namestitev vratnega predala

- Namestite v obratnem vrstnem redu.

Popravilo

4.5 Zamenjava police

Zahteva:

Vrata so odprta.

4.5.1 Odstranjevanje police

- Izvlecite polico.

4.6.1 Odstranjevanje razširljive police

1. Razširljivo polico potegnite k sebi, dokler se zaklepni zapah ne sprosti.

1. Razširljivo polico poveznite navzdol in jo z obračanjem na stran odstranite.

2. Razširljiva polica je odstranjena.

4.6.2 Namestitev razširljive police

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.7 Zamenjava police zamrzovalnega dela

Zahteva:

Vrata so odprta.

4.7.1 Odstranjevanje police zamrzovalnega dela

- Izvlecite polico zamrzovalnega dela.

Polica zamrzovalnega dela je odstranjena.

4.7.2 Namestitev police zamrzovalnega dela

- Namestite v obratnem vrstnem redu.

Popravilo

4.8 Zamenjava predala za sadje in zelenjavo

Zahteva:

Vrata so odprta.

4.8.1 Odstranjevanje predala za sadje in zelenjavo

▶ 1. Predal izvlecite do konca (1).

1. Predal odstranite (2).

4.8.2 Namestitev predala za sadje in zelenjavo

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.9 Zamenjava pregrade in police nad predalom za sadje in zelenjavo

Zahteva:

Vrata so odprta.

4.9.1 Odstranjevanje pregrade in police nad predalom za sadje in zelenjavo

1. S pregrade odstranite stekleno ploščo.

4.10 Zamenjava predala za podaljšanje svežine

Zahteva:

Vrata so odprta.

4.10.1 Odstranjevanje predala za podaljšanje svežine

1. Predal za podaljšanje svežine nagnite k sebi (1).
2. Odstranite predal za podaljšanje svežine (2).

Predal za podaljšanje svežine je odstranjen.

4.10.2 Namestitev predala za podaljšanje svežine

- Namestite v obratnem vrstnem redu.

Popravilo

4.11 Zamenjava razširljivega predala

Zahteva:

Vrata so odprta.

4.11.1 Odstranjevanje razširljivega predala

1. Razširljivi predal nagnite k sebi (1).

2. Odstranite razširljivi predal (2).

4.11.2 Namestitev razširljivega predala

- Namestite v obratnem vrstnem redu.

Popravilo

4.12 Zamenjava točkovne lučke LED

Posebna orodja:

Posebno orodje [00342180]
Ploščati izvijač Steblo 2,4 mm x 0,4 mm x 60 mm, v kompletu [00341820]

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

Električne dele mora popraviti kvalificiran električar.
- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjol

Smrt zaradi električnega udara
- Izključite aparate iz električnega omrežja vsaj 60 sekund pred začetkom popravil.

PREVIDNO

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.
√ Police hladilnega dela so odstranjene.

4.12.1 Odstranjevanje točkovne lučke LED

1. Sprostite pokrovček točkovne lučke LED.

1. Odklopite modul točkovne lučke LED.

1. Odklopite električno povezavo točkovne lučke LED.

Točkovna lučka LED je odstranjena.

4.12.2 Namestitev točkovne lučke LED

▶ Namestite v obratnem vrstnem redu.
