KI82LSDE0 - Chladnička SIEMENS - Bezplatný návod na obsluhu

Typ produktu	Vstavaná chladnička s mrazničkou
Značka	Siemens
Model	KI82LSDE0
Rozmery (V x Š x H)	177.2 x 54.1 x 54.8 cm
Čistý objem chladničky	Približne 241 L
Čistý objem mrazničky	Približne 84 L
Trieda energetickej účinnosti	F
Hladina hluku	39 dB(A)
Klimatická trieda	SN-ST
Napätie / Frekvencia	220-240 V / 50 Hz
Prúd	10 A
Typ zástrčky	Schuko (typ F)
Chladivo	R600a (izobután)
Ovládanie	Elektronické riadenie teploty
Vnútorné osvetlenie	LED bodové svetlo (bezúdržbové, vymeniteľné)
Dverový záves	Ploché a posuvné závesy (nastaviteľné)
Tesnenie dverí	Vymeniteľné; tolerované mierne odchýlky hrúbky
Poličky	Sklenené poličky (vymeniteľné); výsuvná polička
Nádoby	Nádoba na ovocie a zeleninu, nádoba cool-fresh, výsuvná nádoba
Polička mraziaceho priestoru	Vymeniteľná
Priehradka vo dverách	Vymeniteľná
Index opraviteľnosti	Vysoký (náhradné diely k dispozícii; podporovaná svojpomocná oprava)

Často kladené otázky - KI82LSDE0 SIEMENS

Ako vymením tesnenie dverí na mojom Siemens KI82LSDE0?

Najskôr odpojte spotrebič od napájania. Odstráňte staré tesnenie vytiahnutím z drážky. Skontrolujte drážku na poškodenie. Ak je nové tesnenie deformované, zohrejte ho fénom, potom ho postupne vtlačte do drážky, začínajúc od rohov. Malé bočné otvory sú normálne. Ak je drážka poškodená, kontaktujte zákaznícky servis.

Aké nástroje sú potrebné na opravu plochého závesu?

Potrebujete Torx bit TX20 (6,3 mm / 1/4") na odstránenie skrutiek závesu. Majte tiež handričku na ochranu povrchov. Postupujte podľa návodu: uvoľnite štyri skrutky, vysuňte dvere, odstráňte závesy, potom namontujte v opačnom poradí.

Ako môžem vymeniť posuvný záves?

Predpoklad: odpojte napájanie a oddeľte dvierka nábytku od dvierok spotrebiča. Použite Torx TX20 bit. Odskrutkujte dve skrutky horného závesu, odstráňte dvere, potom odskrutkujte dve skrutky spodného závesu. Namontujte v opačnom poradí. Počas odstraňovania zabezpečte, aby sa závesy nezavreli, aby nedošlo k zraneniu.

Je možné vymeniť LED bodové svetlo sám?

Áno, ale opatrne. Najskôr odpojte napájanie. Použite špeciálny nástroj (00342180) a plochý skrutkovač (2,4 x 0,4 x 60 mm). Uvoľnite kryt, potiahnite ho dovnútra a zároveň tlačte dopredu. Odpojte modul a odpojte elektrické pripojenie. Namontujte v opačnom poradí. Po oprave vykonajte bezpečnostnú skúšku podľa VDE 0701.

Ako odstránim priehradku vo dverách?

Otvorte dvere. Zdvihnite priehradku nahor, aby sa uvoľnila z podpier. Ľahko vyjde von. Namontujte ju zatlačením nadol na podpery.

Čo mám robiť, ak je polička v mraziacom priestore rozbitá?

Otvorte dvierka mrazničky. Úplne vytiahnite starú poličku. Potom nainštalujte novú poličku zasunutím do drážok. Uistite sa, že je správne zaistená. Polička nie je výškovo nastaviteľná.

Ako môžem vyčistiť nádobu na ovocie a zeleninu?

Vyberte nádobu vytiahnutím úplne von a miernym zdvihnutím. Umyte teplou vodou a jemným čistiacim prostriedkom. Pred opätovným vložením dôkladne osušte. Nepoužívajte abrazívne čistiace prostriedky alebo ostré predmety.

Aká je odporúčaná teplota pre chladničku?

Ideálna teplota chladničky je medzi 2 °C a 6 °C. Na nastavenie použite elektronický ovládací panel. Mraziaci priestor by mal byť na -18 °C. Nezakrývajte vetracie otvory.

Prečo je tesnenie dverí mierne deformované?

Mierna deformácia je normálna a neovplyvňuje funkciu. V prípade potreby použite fén alebo horúcu vodu na preformovanie tesnenia pred inštaláciou. Tesnenie sa časom prispôsobí.

Môžem vymeniť záves bez odbornej pomoci?

Áno, ale buďte opatrní. Dvierka spotrebiča sú ťažké. Použite správne nástroje a nechajte si pomôcť druhou osobou. Postupujte podľa návodu krok za krokom. Noste ochranné rukavice a obuv. Po oprave skontrolujte zarovnanie a funkciu.

NÁVOD NA OBSLUHU KI82LSDE0 SIEMENS

4.2.2 Montáž plochých pantú....53

1.2.2 Symboly označujúce riziká.... 402

1.2.3 Štruktúra varovaní 403

Nástroje a pomôcky 405

Oprava....406

4.1 Výmena tesnenia dvierok.... 406

4.1.1 Odoberanie tesnenia dvierok 406

4.1.2 Montáž tesnenia dvierok.... 406

4.3 Výmena posuvného závesu 411

4.3.1 Odobratie posuvného závesu 411

4.4 Výmena poličky v dvierkach 412

4.4.1 Odobratie poličky v dvierkach 412

4.4.2 Montáž poličky do dvierok 412

4.5 Výmena odkladacej plochy.... 413

4.5.2 Montáž odkladacej plochy 413

4.6 Výmena výsuvnej police 414

4.6.1 Odobratie výsuvnej police 414

4.6.2 Montáž výsuvnej police 414

4.7 Výmena police mraziaceho priestoru 415

4.7.1 Odobratie police mraziaceho priestoru 415

4.7.2 Montáž police mraziaceho priestoru 415

4.11 Výmena výsuvnej nádoby.... 419

4.11.1 Odobratie výsuvnej nádoby 419

4.11.2 Montáž výsuvnej nádoby.... 419

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
⚠ NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
⚠ VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
⚠ UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!	Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.
V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
		Všeobecné varovné hlásenie
		Nebezpečenstvo v súvislosti s elektrickým napátím
		Nebezpečenstvo výbuchu
		Nebezpečenstvo porezania
		Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým poľom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci priklad znázorňuje varovanie pred zásahom elektrickým průdom pri dotyku s časťami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
i	Označenie špeciálneho pokynu (textové a/alebo grafické)
i	Označenie jednoduchého pokynu (len textové)

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

• Chyby pri opravách na elektrických komponentoch môžu spôsobit' zásah elektrickým prúdom!
• Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.
• Po oprave zariacfte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.
  Riziko poranenia na ostrých hranách!
  ■ Noste ochranné rukavice.
  Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na t'azkých a pohybujúcich sa komponentoch
  ■ Noste ochrannú obuv.
  ■ Zaistite t'ažké komponenty proti pádu.
  ■ Nesiahajte končatinami do pohybujúcich sa komponentov.
  Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča!
  ■ Používajte len originálne náhradné diely.
  Riziko poškodenia elektrostaticky citlivých komponentov (ESD)!
  ■ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov.

Nástroje a pomôcky

Označenie Detaily Snímky
Ochranná látka[00342013]	60 cm x 50 cm
Bit Torx TX20[00340865]	6,3 mm (1/4")
Špeciálny nástroj[00342180]

Oprava

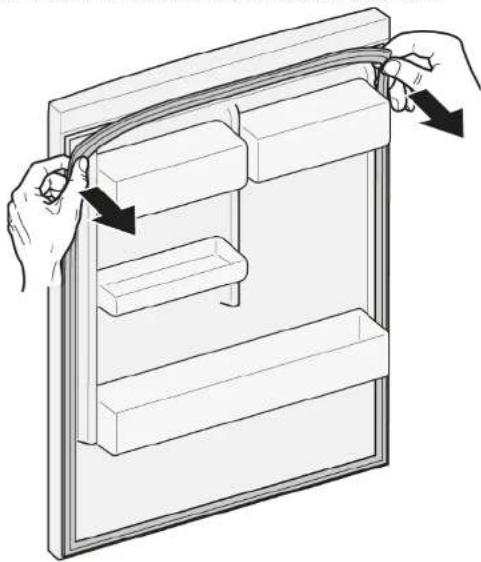

4.1 Výmena tesnenia dvierok

Požiadavka:

Dvierka sú otvorené.

1. Uvoľnite tesnenie dvierok z drážky na pravom a l'avom rohu.

	Hrúbka nového tesnenia dvierok sa môže mierne odlišovať od hrúbky starého tesnenia dvierok. Neovplyvní to zatváranie ani funkčnosť z dlhodobého hľadiska.
	Ak má váš spotrebič nastavitelné závesy alebo závesové úchytky, postupne môžete optimalizovať spôsob zatvárania.
	Malé bočné dierky v tesnení dvierok majú svoju funkciu (sú potrebné na vetranie). Nie sú výrobnou chybou.

Oprava

1. Skontrolujte poškodenie drážky na tesnenie.

1. if Ak je drážka tesnenia je poškodená.

2. Kontaktujte zákaznícky servis.

3. Mierna deformácia tesnenia dvierok je normalna a neovplyvňuje jeho funkciu. Odporůča sa vyrovnat' tesnenie pred jeho vložením do spotrebiča.

Nahrejte tesnenie dvierok použitim fénu alebo horúcej vody a manuálne ho vytvarujte.

1. Hore a dole vtlacte rohy tesnenia do drážky.

1. Jedno miesto po druhom vtlacte celé tesnenie do drážky.

Spotrebič je odpojený od elektrického napájania.
Dvierka nábytku sú odobraté. Prečítajte si návod na montáz.
Dvierka sú otvorené.

4.2.1 Odobratie plochého závesu

1. 1. Uvoľnite štyri skrutky (1).

2. Vysuňte a odoberte dvierka (2).

1. 1. Odoberte štyri skrutky (1).

2. Odoberte závesy (2).

4.3 Výmena posuvného závesu

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

VAROVANIE

Tažké, objemné spotrebiče!

Poranenie chrbta a svalov

Proces odoberania dvierok spotrebiča by mal vykonávať školený odborník.
▶ Na presunutie spotrebiča sa vyžadujú dve osoby.
▶ Použite vhodné nástroje a vybavenie.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

▶ Noste ochranné rukavice.

UPOZORNENIE

Riziko pádu dielov po uvol'není skrutiek!

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

POZOR!

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

- Zaistite komponent proti pádu.

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
Dvierka nábytku a dvierka spotrebiča sú oddelené. Prečítajte si návod na montáz.

4.3.1 Odobratie posuvného závesu

4.4 Výmena poličky v dvierkach

Požiadavka:

Dvierka sú otvorené.

4.4.1 Odobratie poličky v dvierkach

▶ Poličku v dvierkach zodvihnite smerom nahor.

4.5 Výmena odkladacej plochy

Požiadavka:

Dvierka sú otvorené.

Odkladacia plocha je odobratá.

4.5.2 Montáž odkladacej plochy

4.6 Výmena výsuvnej police

Požiadavka:

Dvierka sú otvorené.

4.6.1 Odobratie výsuvnej police

1. Vysuňte výsuvnú policu, aby sa uvoľnila blokovacia úchytka.

1. Znížte výsuvnú policu a vyklopte ju nabok.

2. Výsuvná polica je odobratá.

4.6.2 Montáž výsuvnej police

Dvierka sú otvorené.

4.7.1 Odobratie police mraziaceho priestoru

Vysuňte policu mraziaceho priestoru.

Dvierka sú otvorené.

4.8.1 Odobratie nádoby na ovocie a zeleninu

1. Úplne vytiahnite nádobu (1).

2. Odoberte nádobu (2).

Dvierka sú otvorené.

4.9.1 Odobratie priehradky a krytu nádoby na ovocie a zeleninu

1. Odoberte sklenenú dosku z priehradky.

4.10 Výmena nádoby cool-fresh

Požiadavka:

Dvierka sú otvorené.

4.10.1 Odobratie nádoby cool-fresh

1. Nádobu cool-fresh nakloňte dopredu (1).
2. Odoberte nádobu cool-fresh (2).

4.11 Výmena výsuvnej nádoby

Požiadavka:

Dvierka sú otvorené.

4.11.1 Odobratie výsuvnej nádoby

1. Výsuvnú nádobu nakloňte dopredu (1).

2. Odoberte výsuvnú nádobu (2)

4.11.2 Montáž výsuvnej nádoby

Vo výbave vášho spotrebiča je bezúdržbové LED svetlo. Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik!

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Elektrické diely má opravovat' kvalifikovný elektrikár.
Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

NEBEZPEČENSTVO

Umrtie v dôsledku zásahu elektrickým prúdom

- Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

▶ Noste ochranné rukavice.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.
Poličky chladiaceho priestoru sú odobraté.
