Terméktípus	Beépíthető hűtőszekrény fagyasztórésszel
Márka	Siemens
Modell	KI82LSDE0
Méretek (M x Sz x M)	177,2 x 54,1 x 54,8 cm
Hűtőtér nettó űrtartalma	kb. 241 L
Fagyasztótér nettó űrtartalma	kb. 84 L
Energiahatékonysági osztály	F
Zajszint	39 dB(A)
Klímaosztály	SN-ST
Feszültség / Frekvencia	220-240 V / 50 Hz
Áramerősség	10 A
Csatlakozó típusa	Schuko (F típus)
Hűtőközeg	R600a (izobután)
Vezérlés	Elektronikus hőmérsékletszabályzás
Belső világítás	LED spotlámpa (karbantartásmentes, cserélhető)
Ajtópánt	Lapos és toló pántok (állítható)
Ajtótömítés	Cserélhető; kisebb vastagságeltérések tolerálhatók
Polcok	Üvegpolcok (cserélhető); kihúzható polc
Tartályok	Gyümölcs- és zöldségtartály, Cool-fresh tartály, kihúzható tartály
Fagyasztótér polc	Cserélhető
Ajtórekesz	Cserélhető
Javíthatósági index	Magas (alkatrészek elérhetők; barkácsjavítás támogatott)

Gyakran ismételt kérdések - KI82LSDE0 SIEMENS

Hogyan cseréljem ki az ajtótömítést a Siemens KI82LSDE0 készülékemen?

Először is, húzza ki a készüléket a hálózatból. Távolítsa el a régi tömítést úgy, hogy kihúzza a horonyból. Ellenőrizze a hornyot sérülések szempontjából. Ha a tömítés deformálódott, melegítse fel hajszárítóval, majd nyomja be lépésről lépésre a horonyba, a sarkoktól kezdve. A kis oldalsó lyukak normálisak. Ha a horony sérült, vegye fel a kapcsolatot az ügyfélszolgálattal.

Milyen szerszámok szükségesek a lapos pánt javításához?

Szüksége van egy Torx Bit TX20 (6,3 mm / 1/4") bitszárra a pántcsavarok kicsavarásához. Legyen egy kendő is a felületek védelmére. Kövesse a kézikönyvet: lazítsa meg a négy csavart, csúsztassa ki az ajtót, távolítsa el a pántokat, majd szerelje fel fordított sorrendben.

Hogyan cserélhetem ki a toló pántot?

Előfeltétel: húzza ki a hálózatból és válassza le a bútorajtót a készülékajtóról. Használjon Torx TX20 bitszárat. Csavarja ki a felső pánt két csavarját, vegye le az ajtót, majd csavarja ki az alsó pánt két csavarját. Szerelje fel fordított sorrendben. Ügyeljen arra, hogy a pántok ne csukódjanak be eltávolítás közben, hogy elkerülje a sérüléseket.

Lehetséges a LED spotlámpa saját kezű cseréje?

Igen, de óvatosan. Először húzza ki a hálózatból. Használjon egy speciális szerszámot (00342180) és egy laposfejű csavarhúzót (2,4 x 0,4 x 60 mm). Engedje ki a fedelet, húzza befelé, miközben előre tolja. Válassza le a modult és húzza ki a csatlakozást. Szerelje fel fordított sorrendben. Javítás után végezzen biztonsági tesztet a VDE 0701 szerint.

Hogyan távolítsam el az ajtórekeszt?

Nyissa ki az ajtót. Emelje fel az ajtórekeszt, hogy kiakadjon a tartókból. Könnyen kijön. Szerelje fel úgy, hogy lenyomja a tartókra.

Mit tegyek, ha a fagyasztótér polca eltört?

Nyissa ki a fagyasztó ajtaját. Húzza ki teljesen a régi polcot. Ezután szerelje be az új polcot úgy, hogy becsúsztatja a hornyokba. Győződjön meg róla, hogy rögzül. A polc magassága nem állítható.

Hogyan tisztíthatom a gyümölcs- és zöldségtartályt?

Távolítsa el a tartályt: húzza ki teljesen, majd emelje meg kissé. Mossa meleg vízzel és enyhe mosószerrel. Szárítsa meg alaposan, mielőtt visszahelyezi. Ne használjon súrolószereket vagy éles tárgyakat.

Mi a hűtőszekrény ajánlott hőmérséklet-beállítása?

Az ideális hűtőszekrény-hőmérséklet 2°C és 6°C között van. Állítsa be az elektronikus vezérlőpanel segítségével. A fagyasztótér hőmérséklete legyen -18°C. Ne blokkolja a szellőzőnyílásokat.

Miért deformálódott kissé az ajtótömítés?

A kisebb deformáció normális és nem befolyásolja a működést. Szükség esetén hajszárítóval vagy forró vízzel formálja újra a tömítést beszerelés előtt. A tömítés idővel alkalmazkodik.

Kicserélhetem a pántot szakember segítsége nélkül?

Igen, de legyen óvatos. A készülékajtó nehéz. Használjon megfelelő szerszámokat, és kérjen segítséget egy másik személytől. Kövesse a kézikönyvet lépésről lépésre. Viseljen védőkesztyűt és -cipőt. Javítás után ellenőrizze a beállítást és a működést.

HASZNÁLATI ÚTMUTATÓ KI82LSDE0 SIEMENS

Javítási útmutató - Hűtőszekrény

i A dokumentummal kapcsolatos információk.... 234

1.1 Fontos tudnivalók 234

1.1.1 Cél 234

1.2 Szimbólummagyarázat 234

1.2.1 Veszélyességi szintek 234

1.2.2 Veszélyt jelző szimbólumok 234

1.2.3 A figyelmeztetések felépítése 235

1.2.4 Általános szimbólumok 235

Biztonság 236

2.1 Általános biztonsági utasítások.... 236

2.1.1 Összes háztartási készülék 236

Szerszámok és segédanyagok.... 237

Javítás 238

4.1 A gumitömítés cseréje 238

4.1.1 A gumitömítés eltávolítása.... 238

4.1.2 A gumitömítés beszerelése.... 238

4.2 Lapos zsanér cseréje.... 241

4.2.1 Lapos zsanér eltávolítása 241

4.2.2 Lapos zsanér beszerelése.... 242

4.3 A csúszózsanér cseréje 243

4.3.1 A csúszózsanér eltávolítása 243

4.3.2 A csúszózsanér felszerelése.... 243

4.4 Az ajtópolc cseréje 244

4.4.1 Az ajtópolc eltávolítása.... 244

4.4.2 Az ajtópolc felhelyezése 244

4.5 A polc cseréje 245

4.5.1 A polc eltávolítása.... 245

4.5.2 A polc beszerelése.... 245

4.6 A kihúzható polc cseréje 246

4.6.1 A kihúzható polc eltávolítása.... 246

4.6.2 A kihúzható polc behelyezése 246

4.7 Fagyasztórekesz polcának cseréje 247

4.7.1 Fagyasztórekesz polcának eltávolítása 247

4.7.2 Fagyasztórekesz polcának beszerelése 247

4.8 A gyümölcs- és zöldségtároló cseréje 248

4.8.1 A gyümölcs- és zöldségtároló eltávolítása.... 248

4.8.2 A gyümölcs- és zöldségtároló behelyezése 248

4.9 A gyümölcs- és zöldségtároló elválasztóelemének cseréje 249

4.9.1 A gyümölcs- és zöldségtároló elválasztóelemének eltávolítása ..... 249

4.9.2 A gyümölcs- és zöldségtároló elválasztóelemének és fedelének behelyezése 249

4.10 A frissentartó rekesz cseréje.... 250

4.10.1 A frissentartó rekesz eltávolítása 250

4.10.2 A frissentartó rekesz behelyezése 250

4.11 A kihúzható tároló cseréje 251

4.11.1 A kihúzható tároló eltávolítása.... 251

4.11.2 A kihúzható tároló behelyezése.... 251

4.12 LED-es oldalsó spotvilágítás cseréje 252

4.12.1 LED-es spotvilágítás eltávolítása.... 252

4.12.2 A LED-es spotvilágítás beszerelése.... 253

i A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
⚠ VESZÉLY	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz.
⚠ FIGYELMEZTETÉS	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat.
⚠ VIGYÁZAT	A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat.
FIGYELEM!	A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
	Általános figyelmeztető üzenet
	Elektromos feszültség veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

i A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
		Forró felületek miatt fennálló veszély
		Erős mágneses mező miatt fennálló veszély
		Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.

VESZÉLY

A veszély típusa és forrásal

A veszély / figyelmeztetés figyelmen kívül hagyásának lehetséges következményei.

▶ A veszély megelőzésére szolgáló intézkedések és tiltások.

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Ált. szimbólum Jelentés
	Különleges tanács (szöveg és/vagy grafika)

Ált. szimbólum Jelentés
	Egyszerű tanács (csak szöveg)
	Videós oktatóanyagra mutató hivatkozás
	A szükséges eszközök
	A szükséges feltételek
	Feltétel (ha..., akkor...)
	Eredmény
[Indítás] Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

■ Az elektromos alkatrészek hibás javítása áramütéshez vezethet!
- A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

■ Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelháritás és szervizelés során a nehéz és mozgó alkatrészek miatt

■ Viseljen védőcipőt.
- Biztosítsa leesés ellen a nehéz alkatrészeket.
■ Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

■ Kizárólag eredeti pótalkatrészeket használjon.

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

■ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket.

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Védőrongy[00342013]	60 cm x 50 cm
TX20 Torx bithegy[00340865]	6,3 mm (1/4")
Különleges szer-szám[00342180]

Javítás

4.1 A gumitömítés cseréje

Követelmény:

Az ajtó nyitva van

4.1.1 A gumitömítés eltávolítása

1. Vegye ki a gumitömítést a barázdából a jobb és a bal sarokban.

1. Húzza ki a gumitömítést a barázdából.

Eltávolította a gumitömítést.

4.1.2 A gumitömítés beszerelése

	Az új gumitömités vastagsága enyhén eltérhet a régi gumitömités vas- tagságától. Ez nem befolyásolja az ajtócsukás módját és hosszú távú működését.
	Ha a készülékében beállítható zsanérok vagy zsanérrögzítések vannak, utólag optimalizálhatja a becsukás módját.
	A gumitömitésben lévő apró, oldalsó lyukak funkcionálisak (a szellőzés- hez szükségesek). Ezek nem gyártási hibák.

Javítás

1. Ellenőrizze a barázdát sérülések szempontjából.

1. if Ha a gumitömítés barázdája sérült:

Vegye fel a kapcsolatot az ügyfélszolgálattal.

3.

A gumitömítés enyhe deformálódása normális, és nem befolyásolja a működését. Javasolt a gumitömítés kiegyenesítése a készülékbe történő behelyezés előtt.

Hajszárítóval vagy forró vízzel melegítse fel a gumitömítést, és kézzel formázza újra.

1. Nyomja a gumitömítés fenti és lenti sarkait a barázdába.

1. Nyomja a teljes gumitömítést apránként a barázdába.

Beszerelte a gumitömítést.

Javítás

4.2 Lapos zsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a bútorajtót. Lásd a Beszerelési útmutatót.
Az ajtó nyitva van

4.2.1 Lapos zsanér eltávolítása

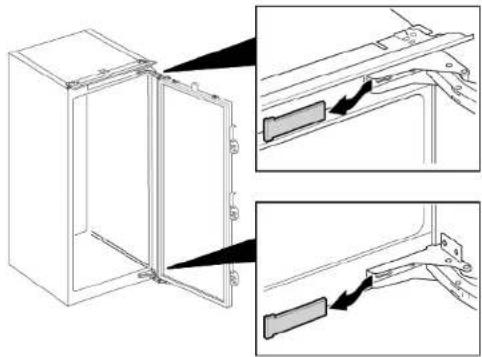

1. Távolítsa el a két zsanérburkolatot.


1. 1. Lazítsa meg a négy csavart (1).

2. Csúsztassa ki és vegye le az ajtót (2).

1. 1. Távolitsa el a négy csavart (1).

2. Távolitsa el a zsanérokat (2).

Eltávolította a zsanérokat.

4.2.2 Lapos zsanér beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.3 A csúszózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Követelmény:

A készüléket leválasztotta az áramellátásról.
Szétválasztotta a bútorajtót és a készülékajtót. Lásd a Beszerelési útmutatót.

4.3.1 A csúszózsánér eltávolítása

1. Csavarja ki a két csavart (1).
2. Távolítsa el a felső zsanért (2).
3. Vegye le az ajtót (3)
4. Csavarja ki a két csavart (4).
5. Távolítsa el az alsó zsanért (5).

→ Eltávolította a zsanérokat.

4.3.2 A csúszózsanér felszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 Az ajtópolc cseréje

Követelmény:

Az ajtó nyitva van

4.4.1 Az ajtópolc eltávolítása

Emelje fel az ajtópolcot.

Eltávolította az ajtópolcot.

4.4.2 Az ajtópolc felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.5 A polc cseréje

Követelmény:

Az ajtó nyitva van

4.5.1 A polc eltávolítása

Húzza ki a polcot.

Eltávolította a polcot.

4.5.2 A polc beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.6 A kihúzható polc cseréje

Követelmény:

Az ajtó nyitva van

4.6.1 A kihúzható polc eltávolítása

1. Húzza ki a kihúzható polcot a rögzítőelem kinyílásáig.

1. Engedje le a kihúzható polcot és emelje ki.

2. Eltávolította a kihúzható polcot.

4.6.2 A kihúzható polc behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.7 Fagyasztórekesz polcának cseréje

Követelmény:

Az ajtó nyitva van

4.7.1 Fagyasztórekesz polcának eltávolítása

- Húzza ki a fagyasztórekesz polcát.

Eltávolította a fagyasztórekesz polcát.

4.7.2 Fagyasztórekesz polcának beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.8 A gyümölcs- és zöldségtároló cseréje

Követelmény:

Az ajtó nyitva van

4.8.1 A gyümölcs- és zöldségtároló eltávolítása

1. Húzza ki teljesen a tárolót (1).
2. Távolítsa el a tárolót (2).

Eltávolította a tárolót.

4.8.2 A gyümölcs- és zöldségtároló behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.9 A gyümölcs- és zöldségtároló elválasztóelemének cseréje

Követelmény:

Az ajtó nyitva van

4.9.1 A gyümölcs- és zöldségtároló elválasztóelemének eltávolítása

1. Távolítsa el az üvegpolcot az elválasztóelemröl.

1. Távolítsa el a gyümölcs- és zöldségtárolót.→248

2. 1. Nyomja meg az elválasztóelem két oldalán található karokat (1).
3. Húzza előre az elválasztóelemet (2).

1. Emelje fel az elválasztóelemet, és fordítsa oldalra. Eltávolította az elválasztóelemet.

2. 1. Emelje fel a gyümölcs- és zöldségtároló fedelét.
3. Húzza előre a gyümölcs- és zöldségtároló fedelét, és fordítsa oldalra. Eltávolította a gyümölcs- és zöldségtároló fedelét.

4.9.2 A gyümölcs- és zöldségtároló elválasztóelemének és fedelének behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.10 A frissentartó rekesz cseréje

Követelmény:

Az ajtó nyitva van

4.10.1 A frissentartó rekesz eltávolítása

1. Döntse előre a frissentartó rekeszt (1).
2. Távolítsa el a frissentartó rekeszt (2).

Eltávolította a frissentartó rekeszt.

4.10.2 A frissentartó rekesz behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.11 A kihúzható tároló cseréje

Követelmény:

Az ajtó nyitva van

4.11.1 A kihúzható tároló eltávolítása

1. Döntse előre a kihúzható tárolót (1).
2. Távolítsa el a kihúzható tárolót (2).

Eltávolította a kihúzható tárolót.

4.11.2 A kihúzható tároló behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.12 LED-es oldalsó spotvilágítás cseréje

Különleges eszközök

Különleges szerszám [00342180]
Laposfejű csavarhúzó Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]

A készüléke karbantartásmentes LED-világítással rendelkezik.
A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok javíthatják meg!

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

Éles szélek!

Vágási sérülések ▶ Viseljen védőkesztyűt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van
√ Eltávolította a hütőszekrény polcait.

4.12.1 LED-es spotvilágítás eltávolítása

1. Oldja ki a LED-es spotvilágítás burkolatát.

1. Húzza befelé a LED-es spotvilágítás burkolatát, és ezzel egyidejűleg tolja előre.

1. Válassza le a LED-es spotvilágítás modulját.

1. Válassza le a LED-es spotvilágítás elektromos csatlakozását.

Eltávolította a LED-es spotvilágítást.

4.12.2 A LED-es spotvilágítás beszerelése

- Az elhelyezést fordított sorrendben végezze.
