DH 18DSL - Bormașină-șurubelniță HITACHI - Manual de utilizare gratuit

Tip produs	Mașină de găurit-înșurubat cu percuție fără fir
Marcă	Hitachi (HiKOKI)
Model	DH 18DSL
Tensiune nominală	18 V
Tip baterie	Litiu-ion (specific HiKOKI)
Viteză în gol (mod Save/Power)	0-750 / 0-1500 min⁻¹
Frecvență de percuție la sarcină maximă (Save/Power)	0-3100 / 0-6200 min⁻¹
Capacitate de găurire - Beton	16 mm
Capacitate de găurire - Oțel	13 mm
Capacitate de găurire - Lemn	18 mm
Greutate (cu baterie)	2,2 kg
Sistem de mandrină	SDS-plus
Funcții	Rotație + percuție, rotație singură, sens reversibil, variator de viteză, mod Save/Power, LED de iluminare, indicator de încărcare baterie
Accesorii incluse	Baterie Li-Ion, încărcător, mâner lateral, opritor de adâncime, valiză de transport
Nivel de presiune acustică ponderată A	86 dB(A)
Nivel de putere acustică ponderată A	97 dB(A)
Vibrații (găurire prin percuție în beton)	10,8 m/s² (incertitudine K=2,2 m/s²)
Întreținere	Verificarea și înlocuirea periilor de cărbune, curățarea exterioară, depozitarea la temperatură sub 40°C
Piese de schimb disponibile	Perii de cărbune (cod 999100), baterie, încărcător, accesorii
Reparabilitate	Perii înlocuibile de utilizator, reparare prin service autorizat HiKOKI
Siguranță	Protecție împotriva suprasarcinilor, supraîncălzirii și descărcării profunde; oprire automată a bateriei; utilizarea echipamentelor de protecție (ochelari, mască, protectoare pentru urechi)
Informații generale	Garanție conformă reglementărilor naționale; nu aruncați la gunoiul menajer (DEEE)

Întrebări frecvente - DH 18DSL HITACHI

Cum încarc bateria mașinii de găurit DH 18DSL?

Folosiți încărcătorul furnizat (model UC18YFSL sau UC18YML2). Conectați încărcătorul la o priză de rețea (sau la bricheta 12V pentru UC18YML2). Introduceți bateria în încărcător. Ledul roșu clipește în timpul încărcării și devine fix când încărcarea este terminată. Respectați temperaturile de încărcare (0°C până la 50°C).

Cum se instalează mânerul lateral?

Mânerul lateral se fixează pe gâtul sculei. Slăbiți inelul, plasați mânerul în poziția dorită, apoi strângeți ferm inelul. Acesta permite un control mai bun și reduce riscurile de pierdere a controlului.

Cum se schimbă sensul de rotație?

Folosiți butonul de selecție a sensului de rotație situat lângă trăgaci. Împingeți-l spre stânga pentru rotația orară (găurire) și spre dreapta pentru rotația antihorară (deșurubare). Nu schimbați niciodată sensul când motorul funcționează.

Care este capacitatea maximă de găurire în beton?

Cu modelul DH 18DSL, puteți găuri până la 16 mm diametru în beton. Folosiți modul de percuție pentru această aplicație.

Cum funcționează modul Save/Power?

Butonul de selecție a modului (Save/Power) permite ajustarea forței de percuție. Modul 'Save' reduce viteza și percuția pentru a economisi bateria și a se potrivi lucrărilor ușoare. Modul 'Power' oferă puterea maximă pentru găuriri solicitante. Nu utilizați modul Save pentru a găuri lemn (risc de blocare a motorului).

Ce fac dacă bateria nu se încarcă?

Verificați dacă încărcătorul este conectat corect și că temperatura bateriei se află în intervalul permis (0°C-50°C). Dacă ledul clipește rapid (roșu sau verde), poate indica o baterie supraîncălzită sau o defecțiune. Lăsați bateria să se răcească. Dacă problema persistă, contactați un service post-vânzare autorizat HiKOKI.

Cum se înlocuiesc periile de cărbune?

Asigurați-vă că scula este oprită și că bateria este scoasă. Scoateți capacul periei, apoi desprindeți proeminența periei cu o șurubelniță. Instalați peria nouă aliniind cuiul periei cu secțiunea de contact. Utilizați numai perii HiKOKI (cod 999100). Puneți la loc capacul.

Cum se curăță mașina de găurit?

Ștergeți exteriorul cu o cârpă moale și uscată sau ușor umedă (apă cu săpun). Nu utilizați solvenți cum ar fi benzina sau diluantul. Asigurați-vă că așchiile și praful nu se acumulează pe baterie sau în fantele de aerisire.

Ce accesorii sunt furnizate cu mașina de găurit?

Ambalajul conține unitatea principală, o baterie litiu-ion, un încărcător, un mâner lateral, un opritor de adâncime și o valiză de transport. Burghiele SDS-plus nu sunt incluse.

Cum se depozitează bateria pe termen lung?

Dacă nu utilizați bateria mai mult de 3 luni, încărcați-o complet înainte de a o depozita. Depozitați-o într-un loc uscat la sub 40°C. Nu o depozitați cu obiecte metalice. O baterie slab încărcată poate pierde ireversibil performanța.

MANUAL DE UTILIZARE DH 18DSL HITACHI

Citiți toate avertismentele privind siguranța și toate instrucțiunile.

Nerespectarea avertismentelor și a instrucțiunilor poate avea ca efect producerea de şocuri electrice, încendii și/sau vătămări grave.

Păstrați toate avertismentele și toate instrucțiunile, pentru a le putea consulta pe viitor.

Termenul „sculă electrică” prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu accumulatori (fără cablu de alimentare).

1) Siguranța în zona de lucru

a) Păstrați zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispu la accidente.
b) Nu utilizați sculele electrice în atmosferă explozivă, cum ar fi în prezența lichidelor, gazelor sau a prafurilor infl amabile.
Sculele electrice produc scântei care pot aprinde praful sau aburii.
c) Tineți copiii sau privitorii la distanță în timp ce utilizati scula electrică.
Distragerea atenției vă poate face să pierdeți controlul asupra sculei.

2) Siguranța electrică

a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse.
Nu modificati niciodată stecărul în niciun fel.
Nu folosiți niciun fel de adaptoare pentru stecăr la sculele electrice cu împământare (legate la pământ).
Ştecarele nemodificate și prizele corespunzătoare reduc riscul de soc electric.

b) Evitați contactul corpului cu suprafețele împământate, cum ar fi conductele, radiatoarele, șuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare.

c) Nu expuneți sculele electrice la ploaie și nu le lăsati în atmosferă umedă.

Intrarea apei într-o sculă electrică mărește riscul de electrocutare.

d) Nu forțați cablul de alimentare. Nu folosiți niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză.

Tineți cablul de alimentare departe de căldură, ulei, muchii ascuțite și de piese în mișcare.

Cablurile de alimentare deteriorate sau încolăcite măresc riscul de soc electric.

e) Atunci când folosiți o sculă electrică în aer liber, utilizați un prelungitor adecvat pentru utilizarea în exterior.

Folosirea unui prelungitor adecvat pentru exterior reduce riscul de soc electric.

f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiți o sursă de alimentare cu întrerupător de protecție la curent rezidual (RCD).

Folosirea dispozitivelor RCD reduce riscul producerii şocurilor electrice.

3) Siguranța personală

a) Atunci când folosiți o sculă electrică fiți vigilant, fiți atent la ceea ce faceți și acționați conform bunului simț. Nu folosiți scule electrice atunci când sunteți obosit sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor.

Un moment de neatenție în timpul utilizări unei scule electrice poate provoca vătămări personale grave.

b) Folosiți echipament de protecție personală. Purtați întotdeauna protecție pentru ochi. Echipamentele de protecție cum ar fi măștile pentru praf, încălțămintea anti-alunecare, căștile și protecțiile auditive, folosite în situațiile corespunzătoare, reduc vătămările personale.

c) Preveniți pornirea neintentionată. Înainte de a conecta scula la priză și / sau la setul de accumulatori și înainte de a ridica sau transporta scula, asigurați-vă că întrerupătorul este pe poziția oprit.

Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziția pornit sunt situații ce predispun la accidente.

d) Inainte de a pune scula electrică în funcțiune, îndepărtați toate cheile de reglare și orice alte chei.

O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale.

e) Evitați dezechilibrarea. Mențineți permanent un contact corect al piciorului și un bun echilibru.

Acest lucru permite un mai bun control al sculei electrice în situații neasteptate.

f) Purtați haine corespunzătoare. Nu purtați haine largi și nici bijuterii. Tineți-vă părul, hainele și mănușile departe de piesele în mișcare.

Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare.

g) Dacă sunt prevăzute dispositive de conectare la facilități de extragere și colectare a prafului, asigurați-vă că acestea sunt conectate și sunt folosite corespunzător.

Utilizarea acestor dispositive poate reduce pericolele legate de praf.

4) Utilizarea și îngrijirea sculei electrice

a) Nu forțați scula electrică. Folosiți scula adecvată pentru aplicația dvs.

Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată.

b) Nu folosiți scula electrică în cazul în care întrerupătorul nu își îndeplinește funcția de pornire și oprire.

Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate.

c) Înainte de a face orice fel de reglaje, de a schimba accesoriiile și de a depozita sculele electrice, scoateți stecărul din priză și / sau de la setul de acumulatori.

Aceste măsuri preventive de siguranță reduc riscul pornirii accidentale a sculei electrice.

d) Depozitați sculele electrice neutilizate departe de zona de acțiune a copiilor și nu lăsați persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucțiuni să folosească scula electrică.

Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiti.

e) Întreținerea sculelor electrice. Verificați alinierea și prinderea pieselor în mișcare, ruperea pieselor precum și toate celelalte aspecte care ar putea să influențeze funcționarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceti-o la reparat.

Multy accidente sunt provocate de scule electrice întretinute necorespunzător.

f) Păstrați elementele de tăiere curate și ascuțite. Elementele de tăiere bine întreținute și cu muchiile de tăiere bine ascuțite sunt mai ușor de controlat și este mai puțin probabil să se agațe.

g) Folosiți scula electrică, accesoriiile și vârfurile etc. în conformitate cu prezentele instrucțiuni, luând în considerare condițiile de lucru și operațiunile ce urmează a fi efectuate.

Folosirea sculei electrice pentru alte operațiuni decât cele prevăzute poate avea ca efect apariția unor situații periculoase.

5) Utilizarea si întretinerea sculelor cu acumulatori

a) Incârcati numai cu încărcătorul indicat de producător.

Un încărcător adecvat unui anumit tip de pachet de accumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de accumulatori.

b) Folosiți sculele electrice exclusiv cu tipurile de pachete de accumulatori indicate.

Folosirea unui alt tip de pachet de accumulatori poate provoca vătămări sau incendii.

c) Atunci când setul de accumulatori nu este folosit, tineți-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de accumulatori.

Scurtcircuitarea terminalelor accumulatorilor poate provoca arsuri sau incendii.

d) În cazul exploatații abuzive, din acumulatori poate ieși lichid; evitați contactul cu acest lichid. În cazul unui contact accidental, spălați cu apă. În cazul contactului cu ochii, consultați un medic.

Lichidul care iese din accumulatori poate provoca iritații sau arsuri.

6) Service

a) Scula electrică trebuie reparată de o persoană calificată, folosind numai piese de schimb identice.

Astfel se asigură menținerea siguranței sculei electrice.

PRECAUTIE

Tineți copiii și persoanele infirme la distanță. Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acțiune a copiilor și a persoanelor infi rme.

AVERTISMENTE DE SIGURANTĂ PRIVIND CIOCANUL ROTOPERCUTOR FĂRĂ FIR

1. Purtati protectii pentru urechi

Expunerea la zgomot poate duce la pierderea auzului.

1. Folosiți mânerul / mânerele auxiliar(e), dacă au fost furnizate împreună cu scula.

Pierderea controlului poate provoca vătămări personale.

1. Tineți mașina electrică de suprafețele de prindere izolate, când efectuati o operație în care accesoriiul de tăiere poate intra în contact cu cabluri ascunse.

Accesoriiul de tăiere care intră în contact cu un cablu sub tensiune poate pune sub tensiune piesele metalice expuse ale mașinii electrice și poate electrocuta operatorul.

AVERTISMENTE SUPLIMENTARE PRIVIND SIGURANTA

1. Nu permiteți pătrunderea materiilor străine în orificiul pentru conectarea acumulatorului.

2. Nu demontați niciodată accumulatorul sau încărcătorul.

3. Nu scurtcircuitați niciodată acumulatorul. Scurtcircuitarea acumulatorului va produce un curent electric puternic și acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.

4. Nu aruncați acumulatorul în foc. Dacă acumulatorul este ars, acesta poate exploda.

5. Când se folosește această unitate în continuu, unitatea se poate supraîncălzi, ceea ce ar putea duce la deteriorarea motorului și a comutatorului. Vă rugăm să nu folosiți ciocanul timp de aproximativ 15 minute.

6. Nu introduceți obiecte în fantele de ventilație ale încărcătorului. Introducerea obiectelor de metal sau inflamabile în fantele de ventilație ale încărcătorului va duce la pericol de șoc electric sau deteriorarea încărcătorului.

7. Aduceți acumulatorul la magazinul de la care a fost cumpărat de îndată ce durata de viață a acestuia, după încărcare, devine prea scurtă pentru uz practic. Nu aruncati acumulatorul consumat.

8. Înainte de a începe să spargeti, ciobiți sau să perforați un perete, o podea sau un tavan, asigurați-vă că nu există cabluri electrice sau conducte în acestea.

9. Asigurați-vă că întrerupătorul este în poziția de ÎNCHIS. Dacă accumulatorul este instalat în timp ce comutatorul este în poziția PORNIT, scula electrică va intra în funcțiune imediat, ceea ce ar putea produce un accident grav.

10. Nu atingeti bitul în timpul sau imediat după operare. Bitul se înfierbântă foarte tare în timpul operării și ar putea produce arsuri grave.

11. Tineți întotdeauna ferm mânerul corpului și mânerul lateral al sculei electrice. În caz contrar, contraforța produsă poate duce la o operare imprecisă și chiar periculoasă.

12. Purtati o mască de praf Nu inhalați prafurile dăunătoare generate în operațiile de forjare și dăltuire. Praful poate pune în pericol sănătatea dumneavoastră și a oamenilor din jur.

13. Asigurați-vă că acumulatorul este montat ferm. Dacă este slăbit chiar și puțin, acesta poate cădea și poate produce accidente.

14. Pentru a preveni accidentele, asigurați-vă că opriți comutatorul și scoateți acumulatorul înainte de schimbarea accidentelor, stocare, transportare sau când nu utilizați sculele.

15. Montarea burghiului

O Pentru a preveni accidentele, asigurați-vă că ați oprit comutatorul și scoateti acumulatorul.

○ Atunci când utilizati scule precum vârfuri, burghie etc., asigurati-vă că utilizati piesele originale concepute de compania noastră.

○ Curățati partea de mâner a burghiului.

○ Verificați angrenarea trăgând de burghiu.

1. Operați maneta de schimbare numai când motorul este oprit complet. Operarea manetei de schimbare în timp ce motorul rulează poate cauza vârful sculei să se rotească în mod neașteptat și poate duce la accident. (Fig. 7)

Română

1. Rotatie + ciocănire

Când burghiul atinge bara de construcție din fier, burghiul se va opri imediat și ciocanul rotativ va reacționa pentru a învârti. Prin urmare, strângeți bine mânerul lateral, țineți mânerul corpului și mânerele laterale.

1. Numai rotatie

○ Pentru a găuri material din lemn sau metal folosind mandrina burghiului și adaptorul mandrinei (accesorii optionale).
○ Aplicarea forței mai mult decât este necesar nu numai că va accelera lucrul, dar va deteriora ascuțitul din capăt al burghiului și în plus va reduce durata de viață a ciocanului rotativ.
○ Burghiul se poate sparge în timp ce ciocanul rotativ se retrage de la orificiul de găurit. Pentru retragere, este important să folositi o mișcare de împingere.
Nu încercați să dați găuri de ancorare sau găuri în beton cu aparatul setat numai în funcția de rotație.
○ Nu încercați să utilizați ciocanul rotativ în modul de rotire și lovire cu mandrina burghiului și adaptorul mandrinei atașate. Acest lucru ar scurta durata de viață a fiecărei componente a mașinii.
19. Selectarea modului Alimentare/Economisire
○ Forța de percuție poate fi crescută sau micșorată în funcție de utilizarea dorită, prin acționarea butonului de comutare, conform celor prezentate în Fig. 10. Reglați forța în funcție de utilizarea dorită.
Nu efectuati găuri în lemn în modul "SAVE" (ECONOMIE). Există probabilitatea ca motorul să se ardă datorită faptului că se poate bloca ușor din cauza puterii scăzute.
20. Nu priviți sursa de lumină direct. Vă puteți vătăma ochii.
21. Ledul se stinge în mod automat după 15 minute, pentru a evita descărcarea accumulatorului, dacă ați uitat să îl stingeți.

PRECAUTII REFERITOARE LA ACUMULATORUL LITIU-ION

Pentru prelungirea duratei de viață, accumulatorul litiuion este echipat cu o protecție pentru oprirea furnizării de energie.

In situațiile 1 la 3 descrise mai jos, atunci când folosiți aparatul, chiar dacă acționați întrerupătorul, motorul se poate opri. Aceasta nu este o defectiune, ci un rezultat al funcției de protectie.

1. Atunci când accumulatorul este descărcat, motorul se oprește.

În această situație încărcați imediat accumulatorul.

1. In situația suprasolicitării aparatului, motorul se poate opri. În această situație, eliberați întrerupătorul și îndepărtați cauza suprasolicitării. După aceasta, puteți folosi din nou aparatul.
2. În situația supraîncălzirii accumulatorului în timpul lucrului, alimentarea aparatului de la accumulator se poate întrerupe.

În această situație, încetați să mai utilizați acumulatorul și lăsați-l să se răcească. După aceasta, puteți folosi din nou aparatul.

Mai mult, vă rugăm să acordați atenție următoarelor avertismente și indicații privind precauția.

AVERTISMENT

Pentru a împiedica apariția scurgerilor la acumulator, a generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectați următoarele măsuri de precauție.

1. Asigurați-vă că pe accumulator nu se strânge șpan și nici praf.
   ○ In timpul lucrului, asigurați-vă că pe accumulator nu cade span și nici praf.
   ○ Asigurati-vă că spanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe accumulator.
   Nu depozitați un accumulator nefolosit într-un loc expus la span și la praf.

Înainte de a depozita un accumulator, îndepărtați de pe acesta toate urmele de șpan și de praf și nu depozitați acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).
2. Nu găuriți acumulatorul cu obiecte ascuțite cum ar fi cuiele, nu îl loviți cu ciocanul, nu călcați pe el, nu îl aruncați și nu îl supuneți unor șocuri fizice puternice.
3. Nu utilizati un accumulator care pare deteriorat sau care este deformat.
4. Nu folositi accumulatorul cu polaritatea inversată.
5. Nu îl conectați direct la sursele de energie electrică sau la brichetele electrice ale mașinilor.
6. Nu folosiți acumulatorul în alte scopuri decât cele indicate.
7. În cazul în care accumulatorul nu se încarcă după trecerea timpului de încărcare specificat, încetați imediat să îl mai încărcați.
8. Nu expuneți acumulatorul la temperaturi sau presiuni ridicate, de exemplu nu îl introduceți într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.
9. Tineți-I departe de flacără imediat ce observați scurgeri sau mirosuri neplăcute.
10. Nu îl folosiți în locuri în care se generează o puternică electricitate statică.
11. în cazul în care observați la accumulator scurgeri, mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateți-l imediat din echipament sau din încărcător și încetați să îl mai utilizați.

PRECAUTIE

1. În cazul în care lichidul ce se scurge din accumulator intră în contact cu ochii, nu vă frecați la ochi și spălați-i bine cu apă proaspătă curată, cum ar fi apa de la robinet și consultați imediat un medic.
   În cazul în care nu faceți tratament, lichidul poate provoca probleme oculare.
2. În cazul în care lichidul se scurge pe piele sau pe haine, spălați imediat cu apă proaspătă curată, cum ar fi apa de la robinet.
   Există posibilitatea ca acest lucru să provoace iritarea pjelii.
3. În cazul în care la prima utilizare a accumulatorului detectați mirosuri neplăcute, supraîncălzire, dacă observați rugină, decolorare, deformare și/sau alte nereguli, nu folosiți accumulatorul și înapoiatii-l furnizorului sau vânzătorului.

AVERTISMENT

Dacă o materie străină, cu proprietăți conductive, intră în terminalul accumulatorului cu litiu ion, acesta se poate scurtcircuita, ducând la incendiu. Respectați cu strictețe următoarele reguli când depozitați accumulatorul cu litiu ion.

Nu introduceți reziduuri cu proprietăți conductive, cuie sau sârme de oțel și cupru în cutia pentru depozitare.
○ Pentru a preveni scurtcircuitarea, încărcați acumulatorul în sculă sau aplicați ferm capacul acumulatorului, pentru depozitare, până când nu se mai vede ventilatorul.

SIMBOLURI

AVERTISMENT

În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asigurați-vă că înțelegeti semnificația acestora.

	DH14DSL / DH18DSL:Ciocan rotopercutor cu accumulator
	Citiți toate avertismentele privind siguranța șitoate instrucțiunile.Numai pentru țările membre UENu aruncați această sculă electrică împreună cu deșeurile menajere!În conformitate cu Directiva Europeană 2002/96/CE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislațiile naționale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător.
V Tensiune nominală
n_0	Viteză la mers în gol
Pm	Mod alimentare
Sm	Mod economic
	Beton
	Oțel
	Lemn
	Numai funcția de rotire
	Funcția de ciocănire și rotire
	Pornire
	Oprire
	Deconectați acumulatorul

	Întrerupător lumină
	Întrerupător indicator de încărcare a accumulatorului
	Rotație în sensul acelor de ceasornic
	Rotație contrară acelor de ceasornic
	Acumulatorul este aproape descărcat.Încărcați acumulatorul cât mai curând.
	Acumulatorul este pe jumătate descărcat.
	Acumulatorul este încărcat destul.
	Acțiune interzisă

ACCESORII STANDARD

Pe lângă unitatea principală (1 unitate), pachetul conține și accesoriiile enumerate la pagina 183.

Accesoriiile standard sunt supuse modificărilor fără notificare prealabilă.

APLICATII

Funcția de ciocănire și rotire IT

O Găurire orificii de ancorare

O G äurire în beton

O Găurire în tiglă

Numai functia de rotire

○ Perforare în oțel sau lemn (cu accesorii opționale)

○ Strângere şuruburi maşină, şuruburi pentru lemn (cu accesorii opționale)

SPECIFICATII

Model			DH14DSL DH18DSL
Tensiune de alimentare			14,4 V 18 V
Viteză fără sarcină (Save/Power)			0 – 750 min ^-1 / 0 – 1500 min ^-1
Viteză impact la sarcină maximă Save/Power (Economie/Putere)			0 – 3100 min ^-1 / 0 – 6200 min ^-1
Capacitate Găurire		Beton	16 mm
		Oțel	13 mm
		Lemn	18 mm
Greutate			2,1 kg 2,2 kg

NOTĂ

Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.

ÎNCĂRCARE

Înainte de a utiliza scula electrică, încărcați acumulatorii după cum urmează.

1. Conectați la sursa de alimentare. (Fig. 2)

Când încărcati accumulatorul de la o sursă de curent AC

○ Conectați cablul de alimentare al încărcătorului la un conector adecvat.

Când conectați ștecărul încărcătorului la un conector, lampa indicatoare va clipi în culoarea roșie (la interval de o 1 secundă).

PRECAUTIE

Nu folosiți cablul de alimentare dacă este deteriorat. Duceti-I imediat la reparat.

Când încărcați acumulatorul de la o sursă de curent auto DC 12V (UC18YML2)

○ Fixați încărcătorul acumulatorului în automobil. Folosiți centura furnizată cu încărcătorul pentru a-l fixa și pentru a preveni orice mișcare accidentală. (Vedeți Fig. 14)

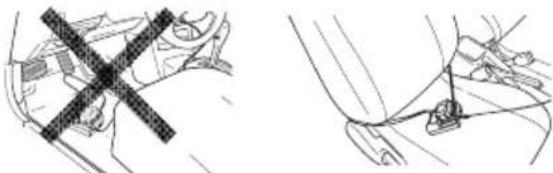

PRECAUTIE

Nu depozitaț încărcătorul sub scaunul conducătorului auto. Fixați încărcătorul pentru a preveni mișcările accidentale, care ar putea duce la accidente.

Introduceți fișa de conectare în bricheta electrică. Dacă fișa nu este fixă și iese din mufa pentru bricheta electrică, reparați mufa. Dacă mufa este defectă este recomandat să contactați reprezentantul auto local. Utilizarea constantă a mufei poate duce la accidente din cauza supraîncălzirii.

1. Introduceți acumulatorul în încărcător. (Fig. 2) Fixați ferm acumulatorul în încărcător.

2. Încărcare Atunci când introduceti în încărcător un accumulator, încărcarea va fi inițializată iar lampa indicatoare se va aprinde în mod constant în culoarea roșie. Atunci când accumulatorul se încarcă complet, lampa indicatoare va clipi în culoare roșie. (La intervale de 1 secundă) (Vezi Tabelul 1)

- Semnificatia lämpii indicatoare Semnificatiile lämpii indicatoare sunt prezentate în Tabelul 1, conform stării încărcătorului sau a accumulatorului.

Tabelul 1

Semnificațiile lămpii indicatoare
Lampa indicatoare luminează sau clipește.	Înainte de încărcare	Clipește (roșu)	Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde)
	În timpul încărcării	Luminează (roșu)	Luminează în mod continuu
	La încărcare completă	Clipește (roșu)	Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde)
	Încărcarea nu se poate efectua	Pâlpâie (roșu)	Luminează timp de 0,1 secunde. Nu luminează timp de 0,1 secunde. (stă stinsă timp de 0,1 secunde)	Defecțiune la accumulator sau la încărcător
	Așteptare supraîncălzire	Luminează (verde) (UC18YML2)	Luminează în mod continuu	Accumulator supraîncălzit. Încărcare imposibilă. (Încărcarea va începe după ce accumulatorul se răcește)
		Clipește (roșu) (UC18YFSL)	Luminează timp de 1 secundă. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde)
	Încărcare imposibilă de la sursa de curent auto (UC18YML2)	Clipește (verde)	Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde)	Defecțiune la accumulator sau la încărcător

NOTĂ: Cât timp se răcește accumulatorul, UC18YML2 / UC18YFSL răcește accumulatorul supraîncălzit prin intermediul ventilatorului.

(Însă, ventilatorul nu funcționează când accumulatorul este încărcat de la o sursă de curent auto de DC 12V.)

- Referitor la temperaturile și timpul de încărcare a accumulatorului Temperaturile și timpul de încărcare vor fi prezentate în Tabelul 2.

Tabelul 2

Acumulator\Încărcător		UC18YFSL	UC18YML2 (AC/DC)*1
Tensiune de încărcare V 14,4 V – 18 V
Greutate kg 0,5 0,7
Temperaturi la care accumulatorul poate fi reîncărcat		0°C – 50°C
Timp încărcare pentru capacitate accumulator, aprox. (la 20°C)
1,3 Ah	min.	20	20 / 50
1,5 Ah	min.	22	22 / 60
2,0 Ah	min.	30	30 / 80
2,5 Ah	min.	35	35 / 100
3,0 Ah	min.	45	45 / 120
4,0 Ah	min.	60	60 / 160
5,0 Ah	min.	75	75 / 200
Număr celule accumulator 4 – 10

*1 sursă de curent AC / DC 12V (auto)

NOTĂ

Timpul de încărcare poate varia în funcție de temperatură și de tensiunea sursei de alimentare.

Îndeosebi, utilizarea unei surse de curent auto DC 12V ar putea necesita o durată mai lungă de reîncărcare la temperaturi înalte.

1. Deconectați cablul de alimentare al încărcătorului de la conector sau de la mufa pentru bricheta electrică.

2. Tineți ferm încărcătorul și scoateți acumulatorul.

NOTA

Asigurați-vă că scoateți acumulatorul din încărcător și apoi depozitați-l.

PRECAUTIE

○ Dacă acumulatorul este încărcat cât timp este încălzit, din cauză că a fost lăsat o perioadă lungă de timp într-o locație expusă la lumina directă a soarelui sau pentru că acumulatorul tocmai a fost folosit, lampa indicatoare a încărcătorului se aprinde în verde sau iluminează timp de 1 secundă, se oprește timp de 0,5 secunde (se stinge 0,5 secunde). Într-un astfel de caz, lăsați mai întâi acumulatorul să se răcească, apoi începeți încărcarea.

○ Când lampa indicatoare pâlpâie în culoarea roșie (la intervale de 0,2 secunde), verificați dacă în conectorul încărcătorului există obiecte străine și îndepărtați-le. În cazul în care nu există obiecte străine, este posibil ca accumulatorul sau încărcătorul să se fi defectat. Duceți-I la o unitate service autorizată.

Întrucât microcalculatorul încorporat are nevoie de aproximativ 3 secunde pentru a confirma că accumulatorul încărcat cu încărcătorul este scos, așteptați minimum 3 secunde înainte de a-l reinsera pentru a continua încărcarea. Dacă accumulatorul este reinserat înainte de trecerea a 3 secunde, accumulatorul nu poate fi încărcat corespunzător.

○ Verificați tensiunea sursei de curent auto atunci când lampa indicatoare pâlpâie continuu în culoarea verde (la fiecare 0,2 secunde). (UC18YML2)

Dacă tensiunea este de 12V sau mai scăzută, indică faptul că accumulatorul automobilului este descărcat și nu poate încărca.

○ Dacă lampa indicatoare nu pâlpâie în culoarea roșie (la fiecare secundă) chiar dacă cablul încărcătorului sau fișa conectoare pentru bricheta electrică sunt conectate la curent, indică faptul că circuitul de protecție a încărcătorului poate fi activat.

Deconectați cablul sau fișa de la curent și reconectați-o după aproximativ 30 de secunde. Dacă această operațiune nu face ca lampa indicatoare să clipească în culoarea roșie (la fiecare secundă), vă rugăm duceți încărcătorul la o unitate service autorizată de HiKOKI.

ASAMBLARE ŞI OPERARE

Actiune	Figură	Pagină
Scoaterea și introducerea acumulatorului	1	184
Încărcare	2	184
Instalarea / demontarea mânerului lateral	3	184
Introducere unelte de perforare SDS-plus	4	184
Scoatere unelte de perforare SDS-plus	5	185
Schimbare direcție rotire	6	185
Selectarea modului de operare	7	185
Ajustarea adâncimii perforării	8	185
Selectarea modului Economisire/Alimentare	9	185
Utilizarea întrerupătorului	10	185
Indicator încărcare acumulator	11	186
Cum se folosește Ledul	12	186
Verificarea și înlocuirea periilor de cărbune	13	186
Selectarea accesoriiilor*	—	187, 188

* Pentru informații amănunțite cu privire la fi ecare sculă, contactați un centru de service autorizat de HiKOKI.

LUBRIFIERE

Unsoare cu vâscozitate mică este aplicată pe acest ciocan rotativ astfel încât să poată fi folosit pentru o perioadă îndelungată fără înlocuirea unsorii. Vă rugăm să contactați cel mai apropiat centru de service pentru înlocuirea unsorii când observați că se scurge unsoare dintr-un şurub slăbit. Folosirea în continuare a ciocanului rotopercutor în ciuda lipsei de unsoare va cauza deteriorarea și reducea duratei de viață a acestuia.

PRECAUTIE

O unsoare specifică este folosită cu acest aparat, prin urmare performanța normală a mașinii poate fi afectată de folosirea unor unsori diferite. Vă rugăm să vă asigurați că unul dintre centrele noastre de service se ocupă de înlocuirea unsorii.

ÎNTRETINERE ŞI VERIFICARE

PRECAUTIE

Asigurați-vă că ați oprit comutatorul și ați îndepărtat acumulatorul înainte de întreținere și inspectie.

1. Inspectarea sculei

Întrucât folosirea unei unelte tocite va împiedica buna funcționare și va cauza posibile defectiuni la motor, ascuțiți sau schimbați scula de îndată ce abraziunea este vizibilă.

2. Inspectarea şuruburilor de asamblare

Inspectați cu regularitate toate șuruburile de asamblare și asigurați-vă că sunt fixate corespunzător. Dacă există șuruburi care nu sunt fixe, fixați-le imediat. Nerespectarea avertismentului poate duce la riscuri serioase.

3. Întretinerea motorului

Bobina motorului este componenta principală a sculei electrice. Aveți grijă să nu deteriorați bobina și/sau să nu o udați cu ulei sau apă.

4. Inspectarea periilor de cărbune (Fig. 13)

Motorul utilizează perii de cărbune, care sunt elemente consumabile. Deoarece uzura excesivă a periilor de cărbune poate provoca funcționarea necorespunzătoare a motorului, atunci când periile de cărbune ajung la limita de uzură înlocuiți-le cu unele noi ⓐ. În plus, mențineți curățenia periilor de cărbune și asigurați-vă că acestea glisează liber în suporturile de perie.

NOTĂ

La înlocuirea periilor de cărbune folosiți Periile de Cărbune HiKOKI Cod Nr. 999100.

5. Înlocuirea periilor de cărbune (Fig. 13)

Scoateți peria de cărbune prin îndepărtarea capacului periei și apoi prin prinderea protuberanței periei de cărbune cu o șurubelnită cu cap plat etc.

La instalarea periei de cărbune, alegeți direcția astfel încât cuiul ⓑ acesteia să corespundă cu portiunea de contact Ⓑ a tubului periei. Apoi apăsați-l înăuntru cu degetul. La final, montați capacul periei.

PRECAUTIE

Asigurați-vă că ați introdus cuiul periei de cărbune în portiunea de contact a tubului periei. (Puteți introduce oricare din cele două cuie furnizate).

Fiți foarte atenți, deoarece orice greșeală la această operațiune poate duce la deformarea cuiului periei de cărbune și poate provoca deteriorarea rapidă a motorului.

6. Curățarea exteriorului

Când scula electrică este murdară, ștergeți-o cu o cârpă moale uscată sau cu o cârpă înmuiată în soluție de apă cu săpun. Nu folosiți solventi pe bază de clor, benzină și nici diluanți, deoarece aceștia topesc masele plastice.

7. Depozitare

Depozitați scula electrică într-un loc în care temperatura este sub 40 °C și nu lăsați produsul la îndemâna copiilor.

NOTĂ

Asigurați-vă că accumulatorul este complet încărcat când este depozitat pentru o perioadă îndelungată (3 luni sau mai mult). S-ar putea ca un accumulator cu o capacitate mai mică să nu fie încărcat când este utilizat, dacă este depozitat pentru o perioadă mai lungă.

NOTĂ

Depozitarea accumulatorilor litiu-ion.

Asigurați-vă că accumulatorii litiu-ion au fost complet încărcați înainte de a-i depozita.

Depozitarea prelungită a accumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanței, la reducerea semnificativă a timpului de utilizare a accumulatorilor sau poate face accumulatorii incapabili să stea încărcati.

Cu toate acestea, timpul de utilizare a accumulatorilor semnificativ de redus poate reveni la normal prin încărcarea și utilizarea accumulatorilor în mod repetat, de două până la cinci ori.

Dacă durata de folosire a accumulatorului este foarte scurtă în ciuda încărcării și folosirii repetate, schimbați acumulatorii.

PRECAUTIE

Pe durata folosirii și a operațiunilor de întreținere a mașinii trebuie respectate reglementările și standardele naționale privind securitatea.

Notă importantă pentru bateriile uneltelor HiKOKI cu acumulatori

Utilizați întotdeauna accumulatori originali. Nu garantăm siguranța și performanța uneltei dacă se utilizează alți acumulatori decât cei recomandați sau dacă acumulatorul original este dezmembrat sau modifi cat (cum ar fi demontarea și înlocuirea celulelor sau a altor părți interne).

GARANTIE

Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifice țării. Această garanție nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveți reclamații, vă rugăm să trimiteti scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANȚIE care se găsește la finalul prezentelor Instructiuni de utilizare, la o unitate service autorizată de HiKOKI.

Informații privind nivelul de zgomot transmis prin aer și nivelul de vibrații

Valorile măsurate au fost determinate în conformitate cu EN60745 și sunt declarate conforme cu ISO 4871.

Nivelul tipic al puterii sonore ponderate A: 97 dB (A)

Nivelul tipic al presiunii sonore ponderate A: 86 dB (A)

Incertitudine K : 3 dB (A).

Purtați protectie auditivă.

Valorile totale ale vibratiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN60745.

Găurire cu ciocănire în beton:

Valoarea emisiei de vibratii a_h , HD = 10,8 m/s²

Incertitudine K = 2,2 m/s ^4

Valoarea totală declarată a vibratiei a fost măsurată în conformitate cu o metodă de testare standard și poate fi utilizată pentru compararea unei scule cu altele.

Mai poate fi utilizată pentru o evaluare preliminară a expunerii.

AVERTISMENT

○ Emisia de vibrații în timpul folosirii effective a sculei electrice poate diferi de valorile declarate, în funcție de modul de utilizate a sculei.
Identificați măsuri de siguranță ce trebuie luate pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiții reale de utilizare (ținând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcționare suplimentar la pornirea sculei).

NOTĂ

Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.

SPLOŠNA VARNOSTNA NAVODILA ZA ELEKTRIČNA ORODJA

OPOZORILO

Preberite vsa varnostna opozorila in navodila.
